BEDIENUNGSANLEITUNG Max Power RY36C60A RYOBI

Dieses Produkt ist nicht zur Verwendung durch Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten, oder mangelnder Erfahrung und Wissen vorgesehen, es sei dess, sie werden durch eine Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder erhalten von solch einer Person Anweisungen zum Gebrauch des Produktes. Diese Teile sollen den der Nutzung des Geräts überwacht werden. Kinder dürfen das Gerät nicht nutzen, reinigen oder damit spielen, und wenn das Gerät nicht in Betrieb ist, sollte es außerhalb ihrer Reichweite aufbewahrt werden.

(ES) ;Atencion!

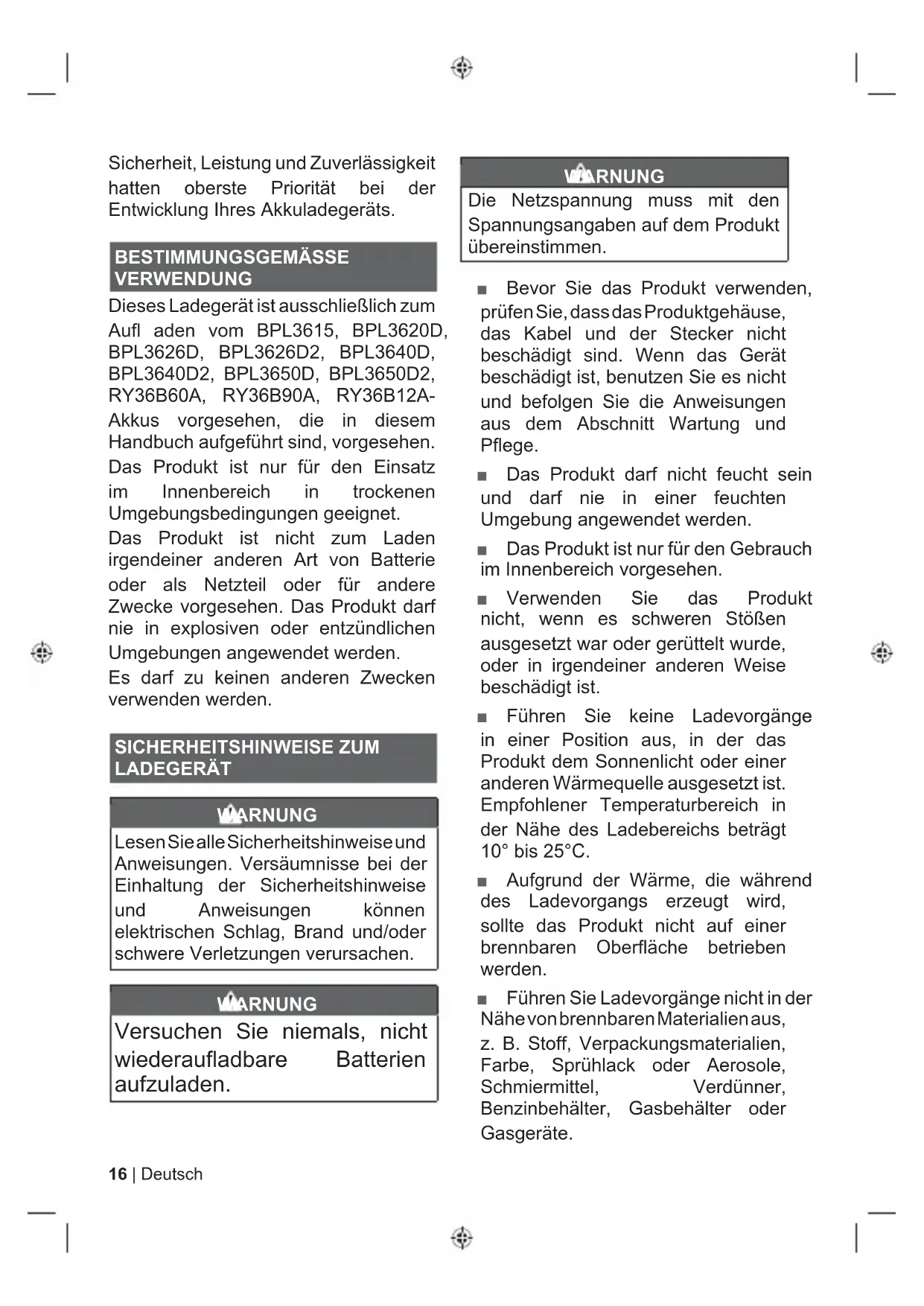

Sicherheit, Leistung und Zuverlässigkeit hatten oberste Priorität bei der Entwicklung Ihr's Akkuladegerats.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Dieses Ladegerat ist ausschließlich zum Aufl aden vom BPL3615, BPL3620D, BPL3626D, BPL3626D2, BPL3640D, BPL3640D2, BPL3650D, BPL3650D2, RY36B60A, RY36B90A, RY36B12A-Akkus vorgesehen, die in dieser Handbuch aufgefuhrt sind, vorgesehen. Das Produkt ist nur für den Einsatz im Innenbereich in trockenen Umgebungsbedingungen geeignet.

Das Produkt ist nicht zum Laden irgendener anderen Art von Batterie oder als Netzteil oder für andere Zwecke vorgesehen. Das Produkt damit nie in explosiven oder entzündlichen Umgebungen angewendet werden.

Es darf zu keinen anderen Zwecken verwenden werden.

SICHERHEITSHINWEISE ZUM LADEGERÄT

WARNING

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

WARNING

Versuchen Sie niemals, nicht wiederaufladbare Batterien aufzuladen.

RNUNG

Die Netzspannung muss mit den Spannungsangaben auf dem Produkt übereinstimmen.

■ Bevor Sie das Produkt verwenden, prufen Sie, dass das Produktgehause, das Kabel und der Stecker nicht beschadigt sind. Wenn das Gerät beschädigt ist, benutzen Sie es nicht und befolgen Sie die Anweisungen aus dem Abschnitt Wartung und Pflege.
Das Produkt darf nicht feucht sein und darauf nie in einer feuchten Umgebung angewendet werden.
Das Produkt ist nur für den Gebrauch im Innebereich vorgesehen.
- Verwenden Sie das Produkt nicht, wenn es schweren Stößen ausgesetzt war oder gerüttelt wurde, oder in irgendiner anderen Weise beschädigt ist.
Führer Sie keine Ladevorgänge in einer Position aus, in der das Produkt dem Sonnenlicht oder einer anderen Wärmequelle ausgesetzt ist. Empfohlener Temperaturbereich in der Nähe des Ladebereichs beträgt 10^ bis 25^
Aufgrund der Wärme, die während des Ladevorgangs erzeugt wird, sollte das Produkt nicht auf einer brennbaren Oberfläche betrieben werden.
Führer Sie Ladevorgänge nicht in der Nähe von brennbaren Materialien aus, z. B. Stoff, Verpackungsmaterialien, Farbe, Sprühlack oder Aerosole, Schmiermittel, Verdünner, Benzinbehälter, Gasbehälter oder Gasgeräte.

Bedecken Sie keine Luftungsschlitze und sorgen Sie für eine ausreichende Belüfung während des Betriebs.
Andern oder zerlegen Sie das Produkt nie selbst oder versuchen Sie es nie selbst zu reparieren.
Achten Sie darauf, dass das Ladegerät oder die Akkus nicht mit irgendinem Material kontaminiert werden, das leitfähig sein könnte, z. B. Metallpartikel vom Schleifen, Schneiden und Bearbeitungsprozessen.
Ziehen Sie den Stecker des Produkts aus der Steckdose, wenn es nicht verwendet wird oder wenn es gereinigt wird.
- Verwenden Sie nur geprüfte Verländerungskabel, die in gutem Zustand sind.
Laden Sie keine Akkus auf, die Zeichen aufweisen, dass ElektrolytFlüssigkeit ausgelaufen ist. Entsorgen Sie sie ordnungsgemäß.
Laden Sie niemals einen beschädigten Akkupack auf. Tauschen Sie beschädigte Batteriepacks sofort aus.
Überprüfen Sie das Netzkabel vom jeder Benutzung auf Schäden. Es muss von einer qualifizierten Person in einem autorisierten Kundendienst ausgetauscht werden, wenn Beschädigungen sightbar sind, damit eine Gefahr vermieden wird.

WEITERERE SICHERHEITSHINWEISE ZUM AKKU

WARNING

Um die durch einen Kurzschluss verursachte Gefahr eines Brandes, von Verletzungen oder Produktbeschädigungen zu vermeiden, tauchen Sie das Werkzeug, den Wechselakku oder das Ladegerät nicht in Flüssigkeiten ein und sorgen Sie dazu, dass keine Flüssigkeiten in die Geräte und Akkus eindringen. Korrodierende oder leitfähige Flüssigkeiten, wie Salzwasser, bestimmte Chemikalien und Bleichmittel oder Produkte, die Bleichmittel enthalten, können einen Kurzschluss verursachen.

UMWELTSCHUTZ

Recycleln Sie die Rohstoffe, anstatt sie im Haushaltsabfall zu entsorgen. Zum Schutz der Umwelt müssen das Produkt, die Zubehörteile und die Verpackungen getrennt entsorgt werden.

BETRIEB

AUFLADEN DES AKKUPACKS

Die Akkupacks werden in einem niedrigen Ladezustand gefiefert, um möglich Probleme zu vermeiden. Daher sollen den Sie die Akkus vor dem ersten Gebrauch aufl aden. Wenn das Ladegerät ihren Akkupack unter normalen Umständen nicht auflädt, bringen Sie sowohl den Akkupack als auch das Ladegerät zu ihrem nachstgelegen den Reparaturzentrum für

eine elektrische Prüfung.

Stellen Sie sich, dass es sich bei der Stromversorgung um normale Haushaltsspannung handelt (220-240V, 50/60 Hz, nur Wechselstrom).

Stellen Sie sicher, dass der Batteriepack einrastet und sicher im Ladegerat sitzt, bevor Sieihn aufl aden.

HINWEIS: Wenn der Akku vollständig geladen ist, bleibt die grüne LED an. Es ist normal, dass der Batteriepack während des Aufl adens etwas warm wird.

Setzen Sie das Ladegerät und den Akkupack nicht extremer Hitze oder Kälte aus. Die Akkus Funktionieren am besten bei normaler Raumtemperatur.

HINWEIS: Das Ladegerät und der Batteriepack sollen in einer Umgebung mit einer Temperatur zwischen 10^ bis 25^ geladen werden.

AUFLADEN EINES KALTEN AKKUS Siehe Abbildung 2.

1. Richten Sie die erhöhte Schiene am Batteriepack an der Rille im Produkt aus und schiben Sie den Batteriepack ein. Stellen Sie sicher, dass der Batteriepack einrastet.
2. Schlieben Sie das Ladegerat ans Stromnetz an.

See Fig.3

1. Stecken Sie das Produkt aus, wenn der Batteriepack vollständig geladen ist.
2. Drucken Sie den Riegel am Batteriepack, um den Batteriepack vom Produkt zu trennen.
3. Schieber den Batteriepack aus dem Produkt.

AUFLADEN EINES ERHITZEN AKKUPACKS

Wenn ein Werkzeug ununterbrochen verwendet wird, werden die Zellen im Batteriepack * hei B . Ein * hei Ber Batteriepack sollte vor dem erneuten Laden ca. 30 Minuten lang abgekühlt werden.

WARTUNG UND PFLEGE

• Wenn Sie das Produkt nicht verwenden oder wenn Sie es reinigen, trennen Sie es von der Stromversorgung und entfernen Sie den Akku.
• Vermeiden Sie beim Reinigend der Plastikteile den Einsatz von Lösungsmitteln. Die meisten Kunststoffe reagieren empfindlich auf verschiedeneCOMMMERZIELLE Lösungsmittel. Benutzen Sie ein sauberes Tuch oder eine weiche Bürste zum Entfernen von Schmutz und Staub.

Lassen Sie niemals Bremsflüssigkeiten, Benzine, Produkte auf Erdölbasis, Rostloser usw. mit den Plastikteilen in Kontakt geraten. Diese Produkte enthalten Chemikalien, die Kunststoffe beschädigen, angeifen oder zerstoren können.

WARNING

Gefährliche Spannungen werden in thism Produkt erzeugt; bauen Sie es nicht auseinander.

Falls das Stromkabel beschädigt sein sollte, muss es zur Vermeidung einer Gefährdung durch

den Hersteller, dessen Kundendienst oder ähnlich qualifizierten Personen ausgetauscht werden.

REINIGUNG DES LADEGERÄTS

WARNING

Trennen Sie zur Vermeidung schwerer Verletzungen das Netzkabel des Ladegerats vor jeder Reinigung vom Stromnetz.

Reinigen Sie die Oberfläche des Ladegerats (auer der Beschriftung) mit einem mit einem milden Reinigungsmittel angefeuchteten Tuch.
- Verwenden Sie für das Plastikgehäuse kein starkes Reinigungsmittel. Diese können durch bestimmte Aromaole wie Pinie oder Zitrone und Lösungsmittel, wie z.B. Kerosin, beschädigt werden.
Feuchtigkeit kann zur Gefahr eines Stromschlags führen. Wischen Sievelt. Flüssigkeit mit einem weichen, trockenen Tuch auf.

LAGERUNG

Lagern Sie Ihr Ladegerät an einem trockenen, kühlen Ort bei einer Temperatur von xx-xx ^ C

1. Anschluss an den Akku
2. Leuchtdiode
3. Stromkabel
4. Befestigungslöcher

Einige der folgenden Symbole konnten mit diesen Produkt verwendet werden. Machen Sie sich mit diesen Symbolen vertraut und merken Sie sich ihre Bedeutung. Ein gutes Verständnis dieser Symbole erlaubt es Ihnend das Produkt better und sicherer einzusetzen.

Sicherheitsvorkehrungen, die sich auf ihre Sicherheit auswirken.

Um die Verletzungsgefahr zu verringern, muss der Anwender vor der Verwendung des Produkts die Betriebsanleitung gelesen und verstanden haben.

Klasse II: Schutz gegen Stromschlagen wird durch Doppelisolierung bzw. verstärkter Isolierung gewährt.

Zeitlich verzogerte Sicherung

Nicht im freien verwenden

Elektrische Geräte sollenn nicht mit dem übrigen Müll entsorgt werden.

Bitte entsorgen Sie diese an den entsprechenden Entsorgungsstellen.

Wenden Sie sich an die örtliche Behörde oder ihren Handler, um Auskunft über die Entsorgung zu erhalten.

CE-Konformität

EurAsian

Konformitätszeichen

Ukrainisches Prüfzeichen

Mit den folgenden Symbolen wird die Bedeutung der verschiedene Risikostufen, die mit dem Produkt einhergeben, dargestellt.

GEFAHR

Weist auf eine unmittelbare gefährliche Situation hin, die, falls nicht vermieden, zu Tod oder ernsthafter Verletzung führen kann.

WARNING

Weist auf eine mögliche gefährliche Situation hin, die, falls nicht vermieden, zu Tod oder ernsthafter Verletzung führen kann.

VORSICHT

Weist auf eine mögliche gefährliche Situation hin, die, falls nicht vermieden, zu einer leichten oder mittleren Verletzung führen kann.

VORSICHT

(Ohne Sicherheitsswarnsymbol)

BezeichneteineSituationdie zu

Sachbeschädigungen führen kann.

TECHNISCHE DATEN
Akku BPL3615 BPL3620D		BPL3626DBPL3626D2	BPL3640DBPL3640D2
Typ Lithium-ion
Elektrische Spannung	36 V DC
Eingangsleistung Ladegerät	220-240 V, 50-60 Hz, nur WS
Akku Kapazität 1.5 Ah	2.0 Ah 2.6 Ah	4.0 Ah
Anz. Zellen pro Akku	10 10 20 20
Maximale Ladezeit (RY36C60A)	30 min 35 min	60 min	90 min
Schnellladevorgang	60%
	18 min 20 min	32 min	50 min

Akku	BPL3650D BPL3650D2	BPL3660D	BPL3690D	BPL3612D
Typ	Lithium-ion
Elektrische Spannung	36 V DC
Eingangsleistung Ladegerät	220-240 V, 50-60 Hz, nur WS
Akku Kapazität 5.0 Ah	6.0 Ah	9.0 Ah 12.0 Ah
Anz. Zellen pro Akku	20	30	30	30
Maximale Ladezeit (RY36C60A)	115 min	138 min	206 min	275 min
Schnellladevorgang	60%
	60 min	74 min 112 min	148 min	min

LED FUNKTIONEN DES LADEGERÄTS

Leuchtdiode Akku		LED			Aktion
		Rote Farbe	Orange	Grün
0	Leistung Chne Akku An				Ladegerät zum Aufl aden eines Akkus
0	Test lαuft	Akku zu warm		An	Wenn der Akku ausreichend abgekühlt ist, schaltet das Ladegerät in den chnellademodus um.
		Akku zu kalt An			Wenn der Akku wieder die Umgebungstemperatur erreicht hat, schaltet das Ladegerät in den Schnellademodus um.
0	Defekt Defekt Blinkt Blinkt				Der Batteriepack oder das Ladegerät können defekt sein.
	· Wenn der LED-Status "Defekt" anzeigt, setzen Sie das Ladegerät zurück oder stecken Sie die Batterie erneut ein. · Wenn die Leuchtdioden weiterhin einen Fehler anzeigen, versuchen Sie, Ihr Ladegerät mit einem anderen Akku zu verwenden. · Wenn ein anderer Akku normal aufgeladen werden kann, entsorgen Sie den defekten Akku (lesen Sie den Abschnitt "Wartung"). Wenn sich die Batterie noch unter Garantie befindet,lesen Sie die Informationen auf der Seite mit den Garantiehinweisen. · Wenn die Leuchtdioden mit einem anderen Akku weiterhin einen Fehler anzeigen, ist vermutlich Ihr Ladegerät defekt.
0	Ladung	Schnelladen			Blinkt
		Akku zu stark entladen			Blinkt
0	Akku aufgeladen	—			An

22 | Deutsch

VOORGESCHREVEN GEBRUIK

Zusätzlich zu den gesetzlichen Rechten aus dem Kauf gilt für diesen Produkt die nachstehend aufgeführte Garantie.

1. Der Garantiezeitraum beträgt für Verbraucher 24 Monate und beginnnt mit dem Datum des Kaufs. Dieses Datum muss durch eine Rechnung oder einen anderen Kaufbeleg Dokumentiert werden. Dieses Produkt wurde ausschließlich zur privaten Nutzung durch Verbraucher entwickelt. Für den Fall einer professionellen bzw. zusammen denutzung besteht darauf keine Garantie.

2. Es besteht die Möglichkeit, für einen Teil des Sortiments der Gartenwerkzeuge (AC/DC) den Garantiezeitraum über den oben genommen Zeitraum hinaus zu verlangern, indem der Verbraucher die Regelierung auf der Website www.ryobitools.eu durchfuhlrt. Die Berechtigung der Werkzeuge für die Garantieveränderung ist deutlich im Geschäft und/oder auf der Verpackung beschreiben und in der Produktdokumentation erwähnt. Der Verbraucher muss das neu erworbene Gerät online innerhalb von 30 Tagen ab dem Kaufdatum registrierten. Der Verbraucher kann das Gerät zwecks Garantieveränderung in seinem Wohnsitzland/Heimatland registrieren, wenn these Land auf dem Online-Registrierungsformular aufgeführnt und die Option gültig ist. Darüber hinaus muss der Verbraucher seine Zustimmung zur Speicherung der Daten geben, die online eingebehen werden müssen, und er muss die allgemeinen Geschäftsbedingungen akzeptieren. Die Bestätigung der Regelierung, die per E-Mail versandt wird, und die Originalrechnung mit dem Kaufdatum gelten als Beleg für die Garantieveränderung.

3. Die Garantiedeckt alle Defekte des Geräts während des Garantiezeitraums ab, die auf zum Zeitpunkt des Kaufs bestehende Verarbeitungs- oder Materialfehler zurückzuführen sind. Die Garantie beschränkt sich auf Reparatur und/oder Erssatz und beinhaltet keine anderen Verpflichtungen, insbesondere keinen Schadenersatz für Folgeoder Nebenschäden. Die Garantie gilt nicht, wenn das Gerät fehlerhaft eingesetzt wurde, gegensätzlich zur Bedienungsanleitung eingesetzt wurde oder falsch angeschlossen wurde. Die Garantie gilt nicht für Folgendes:

4. Schaden am Gerät, die auf unkorrekte Wartung zurückzuführen sind

Geräte, an denen Veränderungen vorgenommen wurden

• Produkte, bei denen die ursprüngliche Identifizierung (Handelsmarke, Seriennummer) unleserlich gemacht, verändert oder entfern't wurde

• Schaden durch Nichtbeachtung der Bedienungsanleitung

• nicht-CE-zertifizierte Geräte

• Geräte, an denen durch nicht-qualifizierte Personen oder ohne vorherige Genehmigung von Techtronic Industries Reparaturversuche vorgenommen wurden

• Geräte, die an unkorrekte Energiequellen (Ampere, Volt, Frequenz) angeschlossen wurden

• Geräte, die mit einer fehlerhaften Treibstoffmischung (Treibstoff, Öl, Ölanteil) betrieben wurden

• Schaden durch äußere Einflüsse (chemisch, physisch, Stöße) oder Fremdstoffe

normaler Verschleif von Ersatzteilen

• unangemessene Nutzung, Überlastung des Geräts

• Nutzung nicht genehmigter Zubehörteile oder Ersatzteile

• Regelmäßige Einstellung oder Wartungsreinigung des Vergasers

• Komponenten (Ersatzteile und Zubehörteile), die natürlichem Verschleib unterliegen, einschließlich, aber nicht begrenzt auf Service- und Wartungssets, Kohlebürsten, Lager, Spannvorrichtungen, SDS-Bohreraufnahme /Bit-Adapter, Netzkabel, Zusatzhandgriff, Transportkoffer, Schleifplatten, Staubbeutel, Staubabführungen, Filzunterlegscheiben, Bolzen und Federn von Schlagschraubern, einschließlich, aber nicht beschränkt auf Fadenkopfe, Antriebsriemen, Kupplungen, die Klingen von Heckenscheren oder Rasenmähern, Kabelstrange, Gaszüge, Zinken, Steckbolzen, Lüfter, Saug- und Geblaserohre oder Düsen, Fangsäcke und Gurte, Führungsschienen, Sägeketten, Schläuche, Verbinder, Spruhdüssen, Räder, Sprühstäbe, innere Rollen, außere Spulen, Schneidfaden, Zündkerzen, Luftfilter, Benzin/- Ölfilter, Häcksel-Messer usw.

• Zum Service muss das Gerät zu einer von RYOBI autorisierten Servicestation gebracht oder dorthin gesendet werden. Die Servicestationen für die einzelnen Länder sind in der folgenden Liste aufgeführrt. In einigen Ländern sendet Ihr RYOBI-Handlver vor Ort das Gerät an das RYOBI-Serviceunternehmen. Beim Einsenden an die RYOBI-Servicestation sollte das Gerät sicher verpackt sein, ohne gefährliche Inhalte wie Benzin, und es sollte mit der Adresse des Absenders und einer kurzen Beschreibung des Fehlers versehen sein.

• Eine Reparatur bzw. ein Ersatz gemäß dieser Garantie ist kostenlos. Heraus ergibt sich weder eine Garantieveränderung noch der Beginn eines neuen Garantiezeitaums. Die ausgetauchten Ersatzteile oder Werkzeuge gehen in unser Eigentum über. In einigen Ländern müssen die Zustellgebühren oder die Versandkosten vom Absender gezahlt werden. Ihr gesetzlichen Rechte aus dem Kauf des Geräts bleiben hiervon unberührt.
• These Garantie gilt in der Europäischen Union, der Schweiz, Island, Norwegen, Liechtenstein, der Türkei und Russland.itte wenden Sie sich außerhalb dieser Gebiete an Ihren autorisierten RYOBI-Handler, um festzustellen, ob eine andere Garantie gilt.

AUTORISIERTER KUNDENDIENST

Besuchen Sie http://de.ryobitools.eu/header/service-and-support/service-agents, um einen autorisierten Kundendienst in Ihr Höhe zu finden.
