MANUALE UTENTE BRS 43500 C Kärcher

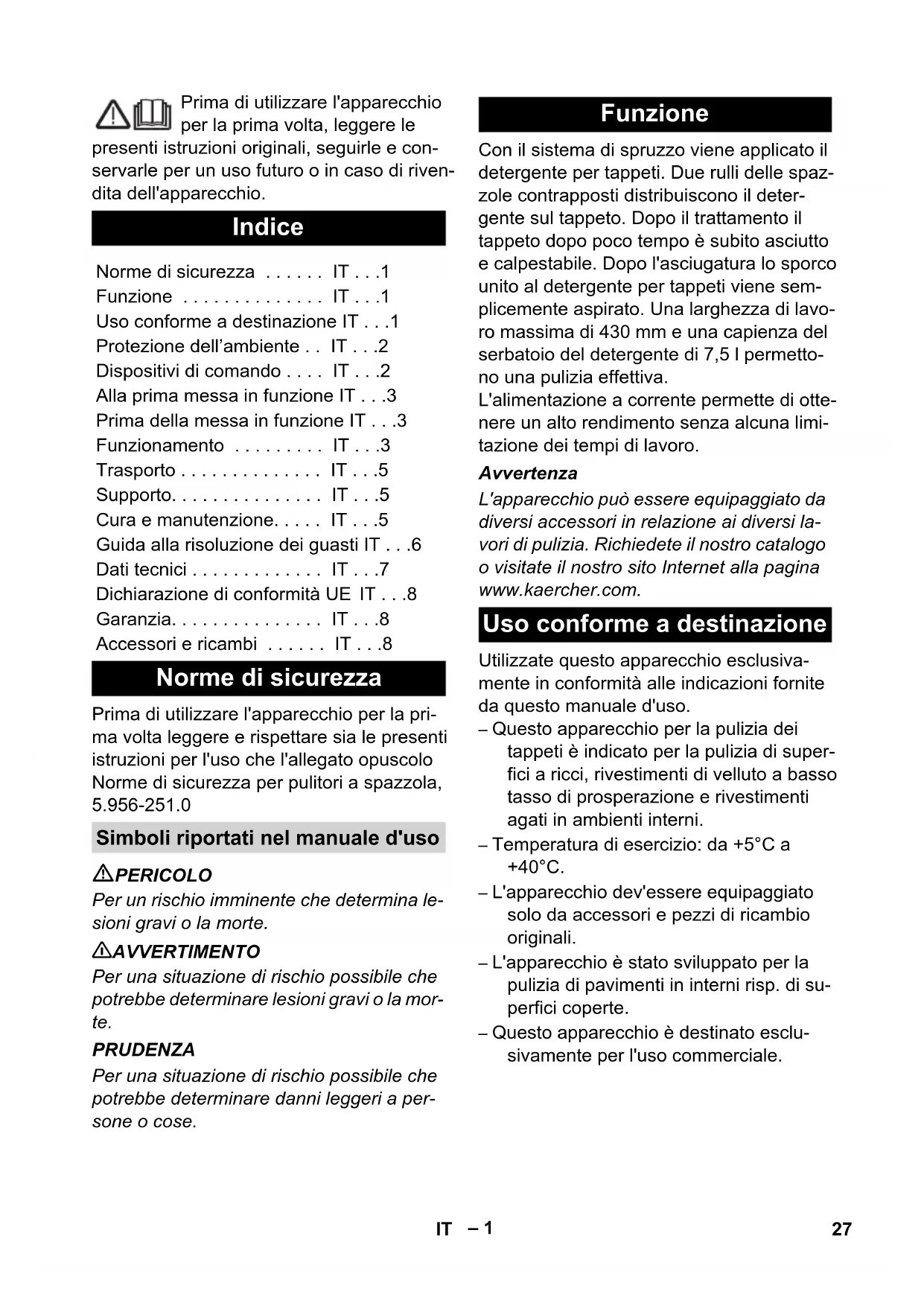

• Chairman of the Board of Management Director Regulatory Affairs & Certification Garantie Accessoires et pièces de rechange 26 FR– 1 Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni originali, seguirle e con- servarle per un uso futuro o in caso di riven- dita dell'apparecchio. Prima di utilizzare l'apparecchio per la pri- ma volta leggere e rispettare sia le presenti istruzioni per l'uso che l'allegato opuscolo Norme di sicurezza per pulitori a spazzola, 5.956-251.0 PERICOLO Per un rischio imminente che determina le- sioni gravi o la morte. 몇 AVVERTIMENTO Per una situazione di rischio possibile che potrebbe determinare lesioni gravi o la mor- te. PRUDENZA Per una situazione di rischio possibile che potrebbe determinare danni leggeri a per- sone o cose. Con il sistema di spruzzo viene applicato il detergente per tappeti. Due rulli delle spaz- zole contrapposti distribuiscono il deter- gente sul tappeto. Dopo il trattamento il tappeto dopo poco tempo è subito asciutto e calpestabile. Dopo l'asciugatura lo sporco unito al detergente per tappeti viene sem- plicemente aspirato. Una larghezza di lavo- ro massima di 430 mm e una capienza del serbatoio del detergente di 7,5 l permetto- no una pulizia effettiva. L'alimentazione a corrente permette di otte- nere un alto rendimento senza alcuna limi- tazione dei tempi di lavoro. Avvertenza L'apparecchio può essere equipaggiato da diversi accessori in relazione ai diversi la- vori di pulizia. Richiedete il nostro catalogo o visitate il nostro sito Internet alla pagina www.kaercher.com. Utilizzate questo apparecchio esclusiva- mente in conformità alle indicazioni fornite da questo manuale d'uso. – Questo apparecchio per la pulizia dei tappeti è indicato per la pulizia di super- fici a ricci, rivestimenti di velluto a basso tasso di prosperazione e rivestimenti agati in ambienti interni. – Temperatura di esercizio: da +5°C a +40°C. – L'apparecchio dev'essere equipaggiato solo da accessori e pezzi di ricambio originali. – L'apparecchio è stato sviluppato per la pulizia di pavimenti in interni risp. di su- perfici coperte. – Questo apparecchio è destinato esclu- sivamente per l'uso commerciale. Indice Norme di sicurezza
• IT Funzione p. 1
• IT p. 1
• Uso conforme a destinazione IT Protezione dell’ambiente p. 1
• IT Dispositivi di comando p. 2
• IT p. 2
• Alla prima messa in funzione IT p. 3
• Prima della messa in funzione IT Funzionamento p. 3
• IT Trasporto p. 3
• IT Supporto p. 5
• IT Cura e manutenzione p. 5
• IT p. 5
• Guida alla risoluzione dei guasti IT Dati tecnici p. 6
• IT p. 7
• Dichiarazione di conformità UE IT Garanzia p. 8
• IT Accessori e ricambi p. 8
• IT Norme di sicurezza Simboli riportati nel manuale d'uso Funzione Uso conforme a destinazione 27IT– 2 Avvertenze sui contenuti (REACH) Informazioni aggiornate sui contenuti sono disponibili all'indirizzo: www.kaercher.com/REACH 1 Interruttore dell'apparecchio 2 Tasto soluzione detergente 3 Archetto di spinta 4 Tasto motore spazzole 5 Reggicavo 6 Serbatoio detergente 7 Sostegno nebulizzatore 8 Dispositivo di blocco archetto di spinta 9 Tasto cambio spazzole 10 Vano raccolta 11 Setaccio 12 Uscita soluzione detergente 13 Rulli delle spazzole 14 Protezione da sovraccarico motore spazzole 15 Sostegno serbatoio detergente 16 Coperchio serbatoio detergente 17 Giunto tubo flessibile del detergente 18 Bocchetta, compresa nella fornitura 19 Supporto ugelli Protezione dell’ambiente I materiali dell’imballaggio sono riciclabili. Non smalti- re l’imballaggio con i rifiuti domestici, ma conferirlo al riciclaggio. Gli apparecchi usati con- tengono materiali riciclabili preziosi, che dovrebbero pertanto essere conferiti al riciclaggio per assicurare il loro riutilizzo. Batterie, olio e sostanze simili non de- vono essere dispersi nell’ambiente. Smaltire pertanto gli apparecchi usati attraverso idonei centri di raccolta. Dispositivi di comando 28 IT– 3 Fig. 1, vedi copertina Prelevare dalla confezione l'apparec- chio e l'archetto di spinta e posizionarli come illustrato nella figura. Fig. 2, vedi copertina Effettuare il collegamento dei cavi tra apparecchio ed archetto di spinta. Spingere il connettore a spina nell'ar- chetto di spinta. Fig. 3, vedi copertina Quando si inserisce l'archetto di spinta nell'apparecchio, posizionare il cavo at- traverso la fessura nell'archetto di spin- ta in modo tale da non bloccarlo. Fig. 4, vedi copertina Spingere l'archetto di spinta nell'appa- recchio. Avvitare e stringere le 4 viti comprese nella fornitura. Riempire il serbatoio detergente con acqua. Inserire la spina in una presa elettrica. Posizionare l'interruttore dell'apparec- chio su "I". Premere il tasto Soluzione detergente e sciacquare il sistema idrico. Posizionare l'interruttore dell'apparec- chio su "0". Staccare la spina di alimentazione dalla presa. Collocare l'archetto di spinta in posizio- ne verticale ed agganciare. Ribaltare all'indietro l'apparecchio e ap- poggiarlo sull'archetto di spinta. Posizionare il rullo delle spazzole sul trascinatore ed agganciarlo sul lato op- posto. PERICOLO Pericolo di scosse elettriche. Prima di ogni utilizzo controllare che il cavo di allacciamento alla rete non sia danneg- giato. Non attivare l'apparecchio se il cavo è danneggiato. Far sostituire il cavo dan- neggiato da un elettricista specializzato. Pericolo di scosse elettriche a causa di un cavo di allacciamento alla rete danneggia- to. Non far toccare il cavo di allacciamento alla rete con le spazzole rotanti oppure i pad. NOTA Per un'interruzione immediata dell'aziona- mento spazzole posizionare l'interruttore dell'apparecchio su "0". Collocare l'archetto di spinta in posizio- ne verticale ed agganciare. Ribaltare l'apparecchio all'indietro sulle ruote e raggiungere il luogo di utilizzo. PRUDENZA Pericolo di danneggiamento. Utilizzare solo i detergenti consigliati. In caso di utilizzo di detergenti diversi, l'operatore è responsabi- le del rischio maggiore in termini di sicurez- za di funzionamento, pericolo d'infortunio e durata minore dell'apparecchio. Utilizzare esclusivamente detergenti privi di solventi, sale e acido fluoridrico. Osservare le avvertenze di sicurezza ripor- tate sui detergenti. Non trattare alcuna sostanza infiammabile, esplosiva, irritante o velenosa. Alla prima messa in funzione Prima della messa in funzione Montare le spazzole Funzionamento Guida Aggiungere carburante e sostanze aggiuntive 29IT– 4 NOTA Attenersi alle avvertenze per il dosaggio. Detergenti consigliati: Dosaggio 6%: Per riempire il serbatoio del detergente da un lavandino è possibile rimuoverlo dall'ap- parecchio: comprimere il giunto del tubo flessibile del detergente e rimuoverlo dal serba- toio. Sganciare le due estremità superiori del sostegno del serbatoio sull'apparec- chio. Rimuovere il serbatoio detergente. Aprire il coperchio del serbatoio deter- gente. Riempire il serbatoio del detergente con acqua e lasciare uno spazio sufficiente per il detergente. Aggiungere il detergente secondo le in- dicazioni sul prodotto. Chiudere il coperchio del serbatoio de- tergente. All'occorrenza inserire nuovamente il serbatoio del detergente all'apparec- chio. Prima della pulizia aspirare lo sporco sciolto con un aspirapolvere. Rimuovere la bocchetta dal portaugello ed avvitarla nell'uscita della soluzione detergente. Inserire la spina in una presa elettrica. Azionare con il piede il dispositivo di blocco sull'archetto di spinta e spostarlo indietro. Posizionare l'interruttore dell'apparec- chio su "I". Premere il tasto del motore delle spaz- zole - le spazzole ruotano. Premere il tasto della soluzione deter- gente - il detergente viene applicato fino a quando si tiene premuto il tasto. Portare l'apparecchio con l'archetto di sulla superficie da trattare. PRUDENZA Pericolo di danneggiamento della superfi- cie da pulire. Non utilizzare l’apparecchio fermandosi a lungo sullo stesso punto. NOTA Applicare la soluzione detergente durante l'avanzamento. Successivamente applica- re la soluzione detergente a croce sul tap- peto. Collocare l'archetto di spinta in posizio- ne verticale ed agganciare. Posizionare l'apparecchio sulla vasca (protegge le spazzole). I lavori di manutenzione vanno effettuati "Dopo il lavoro" (vedi "Cura e manuten- zione"). Posizionare l'interruttore dell'apparec- chio su "0". Staccare la spina di alimentazione dalla presa. Avvolgere il cavo di alimentazione attor- no al gancio dell'archetto di spinta. Conservare l’apparecchio in un luogo asciutto. Impiego Detergente Pulizia intermedia di tappeti RM 768 iCapsol Quantità di riempi- mento acqua [litri] Quantità di riempi- mento RM 768 [ml] p. 8

Rimuovere il serbatoio del detergente Riempire il serbatoio detergente Pulizia Dopo l’uso 30 IT– 5 PRUDENZA Pericolo di lesioni e di danneggiamento! Ri- spettare il peso dell'apparecchio durante il trasporto. Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vi- gore affinché non possa scivolare e ri- baltarsi. PRUDENZA Pericolo di lesioni e di danneggiamento! Ri- spettare il peso dell'apparecchio durante la conservazione. Questo apparecchio può essere conserva- to solo in ambienti interni. PERICOLO Rischio di lesioni! Estrarre la spina di alimentazione prima di effettuare interventi sull'apparecchio. PRUDENZA Pericolo di danneggiamento per l'apparec- chio a causa della fuoriuscita di acqua. Ri- muovere il serbatoio detergente prima di intervenire sull'apparecchio. PRUDENZA Pericolo di danneggiamento. Non rivolgere il getto d'acqua sull'apparecchio e non uti- lizzare detergenti aggressivi. Verificare l'eventuale presenza di danni dei cavi elettrici e dei connettori. Far so- stituire le parti difettate dal servizio di assistenza clienti. Svuotare il serbatoio detergente e sciacquarlo con acqua calda (massimo 50 °C). Versare una piccola quantità di acqua calda nel serbatoio del detergente. Inserire nuovamente il serbatoio del de- tergente sull'apparecchio. Sciacquare l'ugello premendo il tasto della soluzione detergente. Rimuovere l'ugello, sciacquarlo sotto acqua corrente e inserirlo nel porta- ugello posto all'archetto di spinta. Svuotare il serbatoio detergente. Pulire il setaccio. Smontare le spazzole e sciacquarle con acqua calda. Pulire il tunnel delle spazzole Introdurre nuovamente le spazzole e sostituire le posizioni per incrementare la durata d'uso. Scollegare il giunto del tubo flessibile del detergente per impedire l'involonta- ria fuoriuscita di acqua dall'ugello. Estrarre il vano raccolta e pulirlo. Pulire l'apparecchio esternamente con un panno umido imbevuto di liscivia. Verificare l'usura delle spazzole, even- tualmente sostituirle. Le spazzole sono usurate quando le se- tole presentano la stessa lunghezza delle setole indicatrici gialle. Verificare l'eventuale presenza di danni sull'apparecchio e far riparare i danni dal servizio clienti. Controllare la spruzzatura della boc- chetta. All'occorrenza pulire o sostituire l'ugel- lo. Far effettuare l'ispezione prevista dal servizio clienti. Trasporto Supporto Cura e manutenzione Schema di manutenzione Dopo il lavoro Ogni settimana Una volta all'anno 31IT– 6 Collocare l'archetto di spinta in posizio- ne verticale ed agganciare. Ribaltare all'indietro l'apparecchio e ap- poggiarlo sull'archetto di spinta. Premere il tasto Cambio spazzole verso l'esterno e contemporaneamente sposta- re verso l'eterno il rullo delle spazzole. Estrarre il rullo della spazzola. Posizionare ed agganciare il nuovo rul- lo delle spazzole sul trascinatore. Per garantire un utilizzo affidabile dell'ap- parecchio è possibile stipulare dei contratti di manutenzione con l'ufficio vendite Kär- cher competente. PERICOLO Rischio di lesioni! Estrarre la spina di alimentazione prima di effettuare interventi sull'apparecchio. PRUDENZA Pericolo di danneggiamento per l'apparec- chio a causa della fuoriuscita di acqua. Ri- muovere il serbatoio detergente prima di intervenire sull'apparecchio. In caso si presentino guasti che non posso- no essere risolti grazie a questa tabella, chiamare il servizio clienti. Interventi di manutenzione Sostituire i rulli delle spazzole Contratto di manutenzione Guida alla risoluzione dei guasti Guasti Guasto Rimedio L'apparecchio non si accende Verificare se la spina è inserita. Ripristinare premendola la protezione da sovraccarico. Verificare l'assenza di corpi estranei nelle spazzole, eventualmente rimuoverli. Troppa poca o alcuna applica- zione di detergente Pulire il filtro. Estrarre la bocchetta, sciacquarla sotto acqua corrente e inserirla nuovamente. Sostituire l'ugello. Verificare la corretta posizione del giunto del tubo flessi- bile del detergente. Risultato di pulizia insufficiente Verificare l'usura delle spazzole, eventualmente sostitu- irle. Verificare il dosaggio del detergente. L'apparecchio vibra Accertarsi che le spazzole siano posizionate corretta- mente. Invertire i rulli delle spazzole. Immergere i rulli delle spazzole per ca. 15 min in acqua calda (ca. 80°C). 32 IT– 7 Dati tecnici Potenza Tensione nominale V/Hz 230 / 1~50 Medio assorbimento di potenza W 370 Massima impedenza di rete consentita Ohm (0.326+j0.204) Spazzole pulenti Larghezza della superficie di lavoro mm 400 Diametro spazzole mm 90 Numero giri spazzole 1/min 470 Pressione della pompa del detergente MPa 0,34 Portata della pompa del detergente l/min 0,38 Dimensioni e pesi Potenza di superficie teorica m²/h 300 Volume serbatoio detergente l 7,5 Lunghezza mm 400 Larghezza mm 470 Altezza mm 1160 Peso di trasporto kg 25 Peso totale consentito kg 33 Valori rilevati secondo EN 60335-2-72 Valore di vibrazione mano-braccio m/s

Pressione acustica L

dB(A) 3 Livello di potenza sonora L

dB(A) 6 33IT– 8 Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua con- cezione, al tipo di costruzione e nella ver- sione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicu- rezza e di sanità delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazio- ne perde ogni validità. I firmatari agiscono per incarico e con dele- ga della direzione. Responsabile della documentazione: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2019/04/01 Le condizioni di garanzia valgono nel ri- spettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gra- tuitamente eventuali guasti all’apparecchio, se causati da difetto di materiale o di produ- zione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, op- pure al più vicino centro di assistenza auto- rizzato, esibendo lo scontrino di acquisto. – Impiegare esclusivamente accessori e ricambi autorizzati dal produttore. Ac- cessori e ricambi originali garantiscono che l’apparecchio possa essere impie- gato in modo sicuro e senza disfunzio- ni. – La lista dei pezzi di ricambio più comuni è riportata alla fine del presente manua- le d'uso. – Maggiori informazioni sulle parti di ri- cambio sono reperibili al sito www.kaer- cher.com alla voce “Service”. Dichiarazione di conformità

Prodotto: Estrattore per nebulizzazio-
