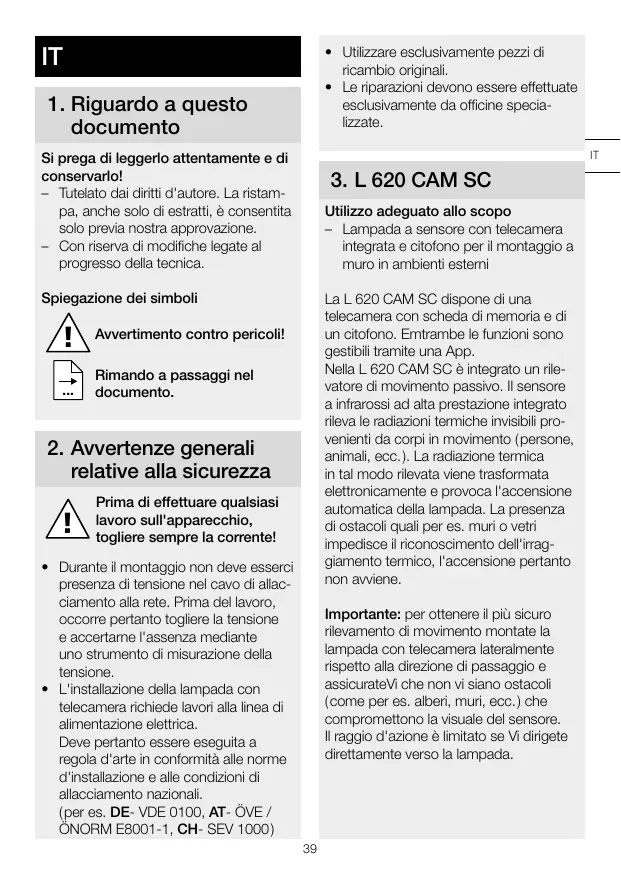

MANUALE UTENTE L620 STEINEL

Si prega di leggerlo attentamente e di conservarlo!

• Tuteletao dai diritti d'autore. La ristampa, aucho solo di estratti, è consentita solo previa notrezza approvazione.
• Con riserva di modifiche legate al progresso della tecnia.

Spiegazionedeisimboli

Avvertimento contro pericol!

Rimando a passaggi nel documento.

2. Avvertenze generali relative alla sicurezza

Prima di effettuare qualiasi lavoro sull'apprecchio, togliere sempre la corrente!

• Durante il montaggio non deve esserci presenta di tensione nel cavo di allacciamento alla rete. Prima del lavoro, occorre pertanto togliere la tensione e accertarne l'assenza mediante uno strumento di misurazione della tensione.
• L'installation della lampada con telem-camera richiede lavori alla linea di alimentazione elettrica. Deve pertanto essere eseguita a regola d'arte in conformità alle norme d'installazione e alle condizioni di allacciamento nazionali.

(per es. DE-VDE 0100, AT-OVE / ONORM E8001-1, CH-SEV 1000)

Utilizzare escludamente pezioni di ricambio originali.
- Le riparazioni devono essere effettuate escludamente da officine specializzate.

3. L 620 CAM SC

Utilizzo adeguato allo scopo

• Lampada a sensore con telecamera integrazione e citofono per il montaggio a muro in ambienti esterni

La L 620 CAM SC dispone di una telecamera con scheda di memoria e di un citofono. Emtrambe le funzioni sono gestibili tramite una App.

Nella L 620 CAM SC è integrato un rilevatore di movimento passivo. Il sensore a infrarossi ad alla prestazione integrato rileva le radiazioni termiche invisibili provenienti da corpi in movimento (persona, animali, ecc.). La radiazione termica in tal modo rilevata viene trasformata elettronically e provoca l'accensione automatica della lampada. La presenza di ostacoli quali per es. muri o vetri impedisce il riconoscimento dell'irraggiamento termico, l'accensione pertanto non aviene.

Importante: per ottenere il più sicuro rilevamento di movimento montate la lampada con telecamera lateramente rispetto alla direzione di passaggio e assicurateVi che non vi siano ostacoli (come per es.alberi, muri, ecc.) che compromettono la visuale del sensore. Il raggio d'azione è limitato se Vi dirigete diretamente verso la lampada.

Volume di fornitura (Fig. 3.1)

• lampada con telecamera
  quattro viti
  quattro tasselli
• chiave di resettaggio
  -chiave a stella

Dimensioni dell'apparecchio (Fig. 3.2)

Panoramaappapecchi (Fig.3.3)

A Lampada con telecamera
B Dispositivo d'innesto a scatto
C Morsetto di allacciamento
D Supporto per il montaggio a muro
E Unità sensore
F Telecamera
G Pulsante di resettaggio
H LED di stato
I Scomparto per l'insertimento della scheda di memoria

Distribuzione dell'intensità luminosa

(Fig. 3.4)

4. Allacciamento elettrico

• Staccare l'alimentazione di corrente (Fig. 4.1)

Schema elettrico (Fig. 4.1)

Il cavo di collegamento alla rete ha 3 fili.

L = filo di fase (di prevalenza nero, marrone o grigio)

N = filo neutro (di prevalenza blu)

= conduttore di terra (verde/giallo)

In caso di dubbio occorre identificare le linie di alimentazione elettrica con un indicatore di tensione e poi disinserire nuovamente la tensione. Il filo di fase, il filo neutro e il conduttore di terra vengono collegati al morsetto di allaccimento.

Importante:

Collegamenti erratti possono causare un l'intervento del fusibile di protezione o corto circuito dell'apparechio.

Per questo le singole le singole linee di alimentazione elettrica devono essere reidentificare e quindi collegate a nuovo. Oviamente nella linea di alimentazione della rete poto essere installato un interruttore di rete per accendere e spegnere.

La sorgente luminosa di esta lampada non è sostenibile; in caso fosse necessario, per es. alla fine della sua durata utile, occorre cancellare l'intera lampada.

L'allacciamento a un dimmer porta al danneggiamento dell'apparecchaitura.

5. Montaggio

• Controllare tutti i componenti per verificare se presentano danneggiamenti
• In caso di danni non mettere in funzione il prodotto
• Nel montaggio della lampada con telemcamera si delve provedere a fissarla in modo tale che non si generino vibrazioni

• Scegliere un luogo di montaggio adeguito tenendoconto del raggio d'azione e del rilevamento del movimento (Fig. 5.1)

• Scegliere un luogo di montaggio adeguato tenendo conta della velocità WLÄN. Per il funzionamento dell'apparecchio devono essere a disposizione almeno 2 Mbps

Fasi di montaggio

• Svitare la vite di sicurezza, staccare la lampada con telecamera dal supporto per montaggio a muro. A tale scopo premere il disposito d'innesto a scatto (Fig. 5.2)
• Segnare i puncti in cui si effettueranno i fori (Fig. 5.3)
• Effettuare i fore inserire i tasselli (Fig. 5.4)
• Avvitare bene il supporto per montaggio a muro (Fig. 5.5)
• Collegare il cavo di allacciamento (Fig. 5.6)
• Inflare la lampada con telecamera sul supporto per montaggio a muro e stringere la vite di sicurezza (Fig. 5.7).
• Attivare l'alimentazione di corrente (Fig. 5.7)
• Effettuare le dovvute impostazioni → "6. Funzionamento"

La telecamera è orientabile manua-mente. (Fig. 5.8)

6. Funzionamento

Impostazioni da parte del costruttore

Regolazione di luce crepuscolare:

10.000 Lux

Regolazione del periodo di accensione: 1 minuto

Luce notturna: 40%

Android

iOS

Avvertenza: la lampada con telecamera necessita di una connessione WLAN stabile. Lo smartphone o il tablet deve avere un accesso a Internet e al momento dell'infallazione deve essere collegato con lo stesso WLAN della lampada con telecoma.

• Scaricare la App.
  Non appena l'alimentazione di energia elettrica viene attivata, la lampada con telecamera è pronta per la configurazione. Durante la configurazione viene emesso agli 4 secondi un segnale.
• Durante il collegamento fra telecamera e smartphone o tablet il segnale viene emesso agli secondo.
• Ora inserire nella App il nome della rete e la password del router WLAN.

Funzione telecamera

Non appena la telecamera è stata messa a punto da uno smartphone o un tablet, pot essere condivisa con altri apparecchi tramite codice QR/ numero di serieso partirando da quello disposativo.

• Quando il sensore è scattato, si riceve un messaggio push sulla App.
• Apreir la App. Da是什么 momentocouldutilizzare l'immagine visualizzatae il citofono.
• Quando il sensore è attivato, la telecamera在哪 una sequenza. La sequenza filmata viene memorizzata sulla schedà di memoria e può essere riprodotta in agli momento. I dati registrati vengono memorizzati esclusivamente sulla schedà di memoria della lampada con telecamera.

Avvertenza: nella App si trovano ulteriori informazioni sulle funzioni e sulle possibilità d'impostazione.

Regolazione crepuscolare

La soglia d'intervento della lampada
puo essere impostata con regolazione
continua tra 10 Lux e 10.000 Lux.

Regolazione del periodo di accensione

Il periodo di accensione desiderato più essere impostato sui valori 1 minuto, 3 minuti, 10 minuti o 15 minuti. Ogni volta che viene rilevato un movimento prima che decorra questo periodo di tempo, il contaminuti si azzzera.

Luce notturna

La funzione luce notturna consente un'illuminazione compresa tra lo 0% e il 40% della potenza luminosa quando la luminosità scende al di fatto del valore impostato.

Sostituzione della schedadi memoria

• Svitare la vite di sicurezza e rimuovere la copertura (Fig. 6.1)
  Sostituire la schedules di memoria (Fig. 6.2)
  Applicare la copertura e stringere la vite di sicurezza (Fig. 6.4)

Ripristinare le impostazioni di fabbrica

• Il pulsante di resettaggio deve essere tenuto premuto per ca. 7 secondi. (Fig. 6.3)

Avvertenza: quando si preme il pulsante di resettaggio con la chiave, la lampada con telecoma viene riportata alle impostazioni di fabbrica.

Dopoei tiettio

Applicare la copertura e stringere la vite di sicurezza (Fig. 6.4)

7. Manutenzione e cura

La lampada con telemcamera non necessità di manutenzione. Le condizioni atmosferiche possono influire sul funzionamento della lampada con telemcamera. In caso di forti raffiche di vento, neve, pioggia o granidine sioulderecare un intervento a sproposito, in quanto l'appareccchio nonould riconoscere che gli improvvisi sbalzi di temperatura provocati da tali fenomeni non provengono da fonti di calore cheesso ha il compito di rilevare. In caso la lente di rilevamento o la lente della telemcamera fosse imbratta, pulirla con un panno umido (senza utilizzare detergenti).

Importante: alimentatore non è sostenibile.

8. Smaltimento

Apparecchi elettrici, accessori e materiali d'imballaggio devono essere consegnati a un centro di riciclaggio riconosciuto.

Non gettate gli apparecchi
elettrici assieme ai rifiuti
domestic!

Solo per paesi UE:

Conformamente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e segnati a un centro di ricericlaggio riconosciutto.

9. Dichiarazione di conformità

Il fabbricante, STEINEL Vertrieb GmbH, dichiar che il tipo di apparecchiatura radio L 620 CAM SC è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguito indirizzo Internet: www.steinel.de

10. Garanzia del produttore

Questo prodotto STEINEL viene costruito con la massima cura, con controlli di funzionamento e del grado di sicurezza in conformità alle norme vigenti in materia; vengono poi effettuati collaudi con prove a campione. STEINEL si assume la responsabilità di una fabbricazione ed un funzionamento perfetti. La garanzia si estende a 36 mesi ed inizia il giorno d'ac

quisto da parte dell'utilizzatore finale. Noi eliminiamo diffetti riconducibili al materiale o alla fabbricazione; la prestazione della garanzia consiste alla oursta discrezione nella riparazione o nella sostituzione dei pezzi diffettosi. Il diritto alla prestazione di garanziaiene a decadere in caso di danni a pezzi soggetti ad usura nonché in caso di danni o diffetti che sono da riconduurre ad un trattamento inadeguato o ad una cattiva manutenzione. Sono esclusi dal diritto di garanzia gli ulteriori danni consequences che si verificano su oggetti estranei.

La garanziaiene prestata solo se l'apparecchioiene inviato non smontato, ben imballato e arrivapagnato da una breve descrizione del difetto e dallo scontrino o alla fattura (in cui siano indicate la data dell'acquisto e il timbro del rivenditore), al centro di assistenza competente.

Centro assistenza riparazioni:

Dopo la scadenza del periodo di garanzia o in caso di difetti per i quali non si ha diritto alla prestazione di garanzia, siete pregati di rivolveri al centro di assistenza più vicino per informarvi sulla possibilità di riparazione.

11. Avvertenze di natura legale

Sfera privata

La L 620 CAM SC è stata concepita per l'impiego all'esterno. Le leggi nel Vostro paese potrebbero imporre delle limitazioni all'osservazione di aree che si trovano al di fuori della Vostra casa, del Vostro alloggio o della sua proprietà. Siete

pregati di informarVi su casa prevede la legislazione locale. Al fine di tutelare la sfera privata delle altre personne, montate la telecamera in modo tale che non possa riprendere piazze o vie pubbliche o o proprietà del Vostro vicino.

Consiglamo inolte di informare parenti, visitatori e personi di servizio in merito alla L 620 CAM SC e alla sua funzione.

Sicurezza

Siete pregati di tenere presente che con l'impiego della L 620 CAM SC in casi di emergenza o per esempio in caso di intrusioni non venite informati automaticamentetramite la App. In caso di necessità dovete effettuare Voi stessi la chiamata di emergenza. STEINEL Vertrieb GmbH non assume alcuna responsabilità per Communicationi o riprese mancanti o scorrette.

1. Dati tecnici

Dimensioni (A x L x P)	305 x 77 x 131 mm
Allacciamento alla rete	220-240V, 50/60Hz
Potenza assorbita (Pon)	14 W
Standby Sensor (Psb)	0,50 W
Standby rete (Pnet)	0,50 W
Flusso luminoso (360°)	925 lm
Efficienza	66 lm/W
Temperatura del colore	3.000 K (bianco caldo)
Indice di resa cromatica	R_a = 80
Durata utile media misurata	36.000 ore (L70B50 con 25°C)
Consistenza del colore SDCM	Valore iniziale: 6
Distribuzione dell'intensità luminosa
Comunicazione	Wifi 2400-2483,5 MHz
Potenza di trasmissione	< 100 mW
Tecnica a sensori	Infrarossi passivi
Angolo di rilevamento	180° con 45° angolo di apertura
Altezza di montaggio	1,8-2 m
Raggio d'azione del rileva-mento	10 m in senso tangenziale
Regolazione di luce crepus-colare	10-10.000 Lux
Luce notturna	0-40 %
Ritardo dello spegnimento	1 min, 3 min, 10 min, 15 min
Campo di temperatura	-10 °C - + 40 °C
Grado di protezione	IP 44
Classe di protezione	I
Classe di efficienza energetica	Questo prodotto contiene una sorgente luminosa che corrisponde alla classe di efficienza energetica "E".

Telecamera

Risoluzione	1920 x 1080 px, protezione antiabbargliente
Angolo di aperture	in orizzontale 110° / in verticale 90°
Angolo di regolazione:	in orizzontale 90° su agli latero / in verticale 20° - 30°
Scheda di memoria	Max. 128 GB (scheda di memoria da 16 GB compresa nel volume di fornitura)
Potenza assorbita	1,53 W

13. Disturbi di funzionamento

Guasto	Causa	Rimedio
Lampada con telecamerasa perché sienne tensione	Il funibile è intervenuto, interrotture non accesso, cavo di alimentazione interrottoCortocircuito nel cavo di collegamento alla reteEventuale interruptatore di rete spento	Attivare o sostuire il funibile; accendere l'interruttore di rete; controllare la linea di alimentazione con un voltmetroControllare gli allacciamentiAccendere l'interruttore di rete
La lampada con telecamerannoni si accende	La regolazione di luce crepuscolare scelta è sbagliataInterruttore principale su OFFIl funibile è intervenuto	Eseguire una nuova impostazioneAccendereAttivare o sostuire il funibile; all'occorrezza controllare l'allciamamento
La lampada con telecamerannoni si spegne	Movimento continuo nel Campo di rilevamento	Controllare il Campo
La lampada con telecameraintervieneenza che si via verificato umovimento sensibile	La lampada con tele-camera non è fissata in modo tale che non si muovaSi è verificato um movimento che però non è stato percepito dall'oservatore (movimento dietro la parete, movimento di un oggetto di piccole dimensioni nelle immediate vicinanze del-la lampada, ecc.)	Montare l'involucro in modo che sua ben fissoControllare il Campo
Malgrado il movimento la lampada con telecera non si accende	Il rilevamento di mo-vimenti molto rapidi viene soppresso ai fini di ridurre al massimo i guasti, oppure il campo di rilevamento impostato è troppo ridottoLa regolazione di luce crepuscolare scelta è sbagliata	Controllare il campo
Nessun accesso tramite la App alla lampada con telemcamera	Il ruter WLAN è troppo lontano della lampada con telemcamera o elementi dell'edificio come per esempio muri osta-colano la trasmissione	Eseguire una nuova imposta-zione
Lo smartphone / il tablet non si connette con la lampada con telecera	Vi è già un terminale connesso	Inserire il ripetitore
Nessuna trasmissione in tempo reale delle immagini	Temperatura troppo elevata	Premere il pulsante di re-settaggio o scannerizzare il codice QR del terminale collegato
