NÁVOD NA OBSLUHU L620 STEINEL

Kameru Ize ručné vyrovnat. (obr. 5.8)

6. Funkce

Pri montazi musi byt pripejané elektrické vedenie bez napàtia. Preto je potrebné najskör vypnú't elektricky prud a skontrolová beznapatovost pomocou kùsǎčy napàtia.
Pri instalacii svietidla s kamerou ide o pracu na siefovom napatí. Instalacia sa preto musi vykonat podla instalacnych predispov a podmienok pripojenia platnych v danej krajine. (napr. DE-VDE 0100, AT-ÖVE/ONORM E8001-1, CH-SEV 1000)
Používajte iba originé nahrné diely.
- Opravy smú vykonávat iba autorizované servisné dielne.

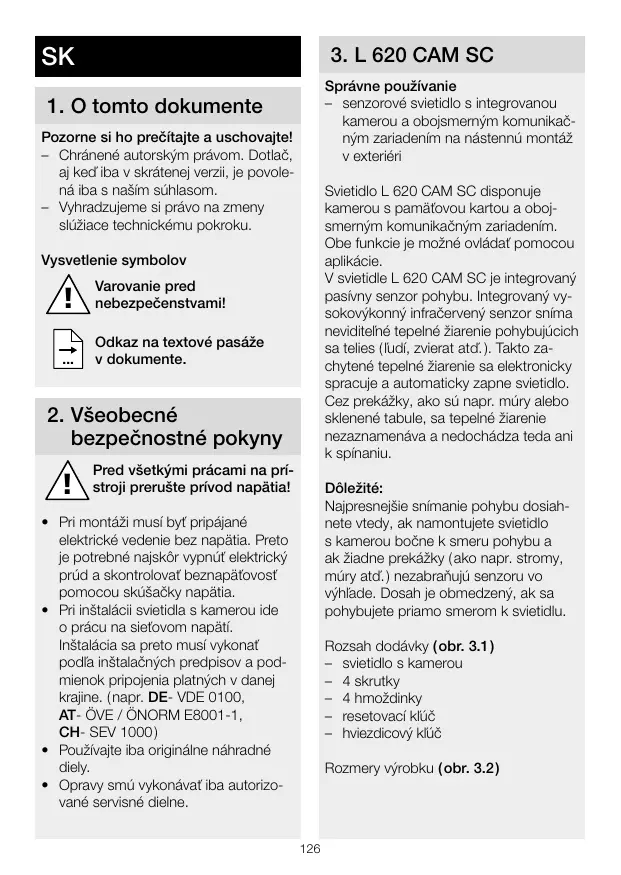

3. L 620 CAM SC

Správné použivanie

• senzorové svietidlo s integrovanou kamerou a obojsmernym komunikačný zariaidením na nastennú montáž v extériéri

Sviétidlo L 620 CAM SC disponuje kamerou s pamàfovou kartou a obojsmerný komunikačný zariadením. Obe funkcie je moźné ovládat pomocou aplikácie.

V svietidle L 620 CAM SC je integrované pasivny senzor pohybu. Integrovaný ysvokovýkonny infracerveny senzor sníma neviditelné tepelné ziarenie pohybućucich sa telies (ludi, zvierat atd.). Takto za-chytené tepelné ziarenie sa elektronicky spracuje a automaticicky zapne svietidlo. Cez prekázky, akso su napr. mury alebo sklenené tabule, sa tepelné ziarenie nezaznamenáva a nedochadza teda ani k spinaniu.

Dolezite:

Najpresnejšie snímanie pohybu dosiahnete vtedy, ak namontujete svietidlos kamerou bočné k smeru pohyba a ak ziadne prekážky (ako napr. stromy, múry atd.) nezabrañuju senzoru vo vyhláde. Dosah je obmedeny, ak sa pohybujete priamo smerom k svietidlu.

Rozsah dodávy (obr. 3.1)

svietidlo s kamerou
- 4 skrutky
- 4 hmoźdinky
- resetovaci kluc
-hviedzdicovklic

Napájacie vedenie pozostáva z jegného 3-žilového kábla:

L = fáza (zvyčajne Čierna, hnedá alebo sivá)

N = neutrálny vodič (zvyčajne modrý)

= ochranny vodič (zeleno-žtý)

V pripe de pochybnosti identifikujte vodici pomocou skušačky napatia; potom ich znova odjoje od napatia. Fazá, neutrány vodici a ochranny vodici sa pripoja na pripojovaciu svorku.

Dolezite:

Vsetky diely skontrolujte vzhladom na poskodenie.
- Pri poskodeniach vyrobok neuvádzajte do prevádžky.
- Pri montázi svietidla s kamerou dbaje na to, aby bolo upevné na mieste bez orasov.
- Vyberte vchodné miesto montáze, zohladnite dosah a snimanie pohybu. (obr. 5.1)
- Vyberte vchodné miesto montáze a zohladnite pritom rychlost WiFi. Na prevadzku sù potrebné min. 2 Mbps.

Montázny postup

Uvolnite poistnu skruktu, odoberte svietidlo s kamrou n nastenného drziäka. Nato stlacte zaistenie.(obl. 5.2)
- Naznačte otvory na vrṭanie. (obr. 5.3)
Vyvrtajie otvory a vlozte hmozdinky. (obr. 5.4)
Nastenny drziak pavne priskrutkujte. (obr. 5.5)
Pripojte pripojny kabel. (obr. 5.6)
Nasadte svietidos kamerou na nastennyn drziak a pavne dotiahnite poistnukstrutku. (obr.5.7)
Zapnite napájanie elektrickým prudom. (obr. 5.7)
Vykonajte nastavenia. ,6.Funkcia"

Kameru je możné ručne vyrovnat. (obr. 5.8)

6. Funkcia

Nastavenie z vyroby
Nastavenie stmievania: 10 000 lx
NastavenieČasu:1 minúta
Základné svetlo:40%

Android

iOS

Upozomenie:

Svietidlo s kamerou vyzaduje stabilné WiFi pripojenie. Smartfon alebo tablet musia mat pristup na internet a pri instalacii sa musia pripojit na rovnaku WiFi siek'ako svietidlo s kamerou.

Stiahnite si aplikaciu.
Hned'po zapunutnapajania je svietidlo s kamerou pripravene na konfiguraci. Poças konfiguracie zaznie kaźdé 4 sekundy signal.
- Počas spájania svietidla s kamerou so smartfonom alebo tabletom zaznie signál kaźdu sekundu.

• Do aplikácia teraz zadajte názov siete a heslo na WiFi router.

Funkcia kamery

• Po nastaveni kamery pomocousmartfónu alebo tabletu ju:nozdiela s ostatnymi pristrojmi iba prostrechnívom tohto zariaidenia na základe QR kódu/sérioveho Čsla.
• Ked'sa senzor aktivoval, cze aplikaciudostanete push spravo.
• Ovtorte aplíkáciu. Teraz možete použí kamerový abraz a obojsmné komunikačné zariadenie.
• Kamera zaznamená sekvenciu, ked'sa senzor aktivoval. Nahraná sekvencia su uloží na pamatovú kartu a možete jukedykolvek znova prehraf. Zaznamenané udaje su ekladajú vylučne na pamatovej karte svietidla s kamerou.

Upozomenie:

Dal'sie informacia o funkciach a moznostiach nastavenia najdete v aplikaci.

Nastavenie stmievania

Požadovany prah citlivosti svietidla sa
dá plynulo nastavit od cca 10 lx do
10 000 lx.

Nastaveniečasu

Požadovaná doba svietenia sa moze nastavit na hodnoty 1 minúta, 3 minúty, 10 minú t alebo 15 minút. Každým za-znamenám pohybeb pred uplynutim tohto Času sa odpočitavanie doby svietenia začne odznovu.

Základné svetlo

Funkcia základného svetla umožnjue osvetlenie na urovn od 0 % do 40 % svetelného vykonu, kéd sa dosiahne nestavelená hodnota svetlosti.

Vymena pamatovej karty

• Odstrante poistnú skrutku a kryt. (obr. 6.1)
  Vymena pamatovej karty. (obr. 6.2)
• Nasadte kryt a pevnodotiahnite poistnukrutku. (obr. 6.4)

Obnovenie nastavení z vyroby

• Resetovacie tlacidlo musi byt stlačene cca 7 sekünd. (obr. 6.3)

Upozomenie:

Ak pomocou kluča zatlacite resetovacie tlačidlo, obnovia sa nastavenia svietidla z výroby.

Po resete zaznie kazdé 4 sekundy signál.

• Nasadte kryt a pevnodotiahnite poistnukrutku. (obr. 6.4)

Upozomenie: Prevádkový prístroi są neda vymenit.

8. Likvidácia

Elektréke zariadenia, prisluşenstvo a obaly odovzadjte na ekologickú recyklaciu.

Eletrické zariadenia nevyhadzujte do komunáineho odpadu!

Iba pre krajiny EU:

Podla platnej európskej smernice o odpade z elektrickych a elektronic-kych zariadén i jej implementação do narodnej legislátу sa musia nepoužíváne elektrické a elektronické zariadenia zbierař separovane a odovzdat na ekologickú recykláciu.

9. Vyhlasenie o zhode

STEINEL Vertrieb GmbH tymto
vyhlasuje, ze radiove zariaidenie typu
L 620 CAM SC je v sulde so smernicou
2014/53/EU. Üplné EU vyhlasenie
o zhode je k dispozici na tejto
internetovej adrese: www.steinel.de

10. Záruka vyrobcu

Tento vyrobok spoločnosti Steinel bol vyrobený s maximínou dōslednostou, skontrovaný z hladiska funkčnosti a bezpečnosti podlá platné predispov a následne podrobený náhodnej kontrôle. Spoločnost Steinel prebera záruku za bezchybný stav a funkčnost. Záručná doba je 36 mesiacov a začina plynúť džom predajá spotrebitelovi. Odrstráni-me nedostatky, ktoré vplyvjú z chyby materialú alebo vyrobnéch yby, záručné plnéie sa uskutočnéje opravou alebo výmenou chybních dielov podlá našho

uváženia. Záručné plnenie sa nevztáhujé na poškodenie opotrebovatelnych dielov ani na škody a nedostatky, ktoré vznikné nesprávnym zaobchodzanim alebo udžrobou. Dalsie následné škody na cudzich objektoch su zo záruky vylúčné.

Záruka je platná len vtedy, ak sa nerozobraný pristroj s krátkym popisom chby spolu sPokladničnám doklodom alebo faktúrou (datum kúpy a pečiatka predajcu) zašle riadne zabaleny do prislušného servisu.

Servis pre apravy:

Po uplynuti zarucnej doby alebo v pripade chyb, na ktore sa nevztahuje zaruka, sa o mostnosti opryav informujte na najblizsej servisnej stanici.

11. Právné upozomenia

Sukromná sfera

Svetidlo L 620 CAM SC je vyrobené
na externé použitie. Zákony vo vašej
krajine možu obmedzovat pozorovanie
oblastí mimo vázsho domu, bytu alebo
pozemku. Informujte sa o ustanove
niach miestnych zákONov. Kvoi ochrane
sukromia ostatnych osob namontujte
kameru tak, aby nemohla zaznamenáva
verejné priestreanstva, ulice ani susedné
pozemky.
Odporúcame, aby ste svojich príbuzných, hosta a pomocnikov v dománcosti
informovali o zariadieni L 620 CAM SC a
jeho funkcii.

Bezpečnost

Myslte na to, ze pouzitie zariadenia L 620 CAM SC vás nebude pomocou applikácie automaticicky informovat v nudzovych priadoch ani v priade vlámania. V priade potreby musite nudzové volanie vykonaf sami. Spoločnost STEINEL Vertrieb GmbH nepreberá ručenie za chybajúce alebo chybné správy alebo záznamy.

12. Technické udaje

Rozmery (V x Š x H)	305 x 77 x 131 mm
Siefové pripojenie	220 - 240 V, 50/60 Hz
Príkon (Pon)	14 W
Standby senzor (Psp)	0,50 W
Standby sief (Pnet)	0,50 W
Svetelný tok (360°)	925 lm
Efektivnost'	66 lm/W
Teplota farby	3 000 K (teplá biela)
Index podania farieb:	Ra=80
Priemerná dimenzovanáživotnost'	36 000 hodín (L70B50 pri 25 °C)
Konzistencia farieb SDCM	počiatočná hodnota: 6
Distribúcia intensity svetla
Komunikária	WiFi 2400 - 2483,5 MHz
Vysielací vykon	< 100 mW
Senzorová technológia	pasírna infračervená
Uhol dosahu	180° s uhlom otvorenia 45°
Montážna vyška	1,8 - 2 m
Dosah snímania	10 m tangenciálne
Nastavenie stmievania	10 - 10 000 lx
Základné svetlo	0-40 %
Nastavenie Času	1 min., 3 min., 10 min., 15 min.
Teplotné rozsah	-10 °C až 40 °C
Krytie	IP 44
Trieda ochrany	I
Trieda energetickejúčinnosti	Tento vyrobok obsahuje svetelný zdroj triedy energetickej účinnosti „E".
Kamera
Rozlišenie	1920 x 1080 px, ochra proti osljeniu
Uhol otvorenia	horizontal 110°/vertikáline 90°
Uhol nastavenia	horizontal 90° na každú stranu/vertikáline 20° až 30°
Pamătová karta	max. 128 GB (pamătová karta 16 GB je súčastou dodávky)
Přikon	1,53 W

1. Prevádkové poruchy

Porucha	Pričina	Riešenie
Svetidlo s kame-rou bez napătia	■ aktivovala sa poistka, nezap-nuté, vedenie prerušené	■ zapnúft poistku, vymenit, zapnúft siefový spínač, skon-trolovať vedenie pomocou skúšačky napătia
	■ skrat na siefovom prívodnom vedení	■ skontrolovať prijoyký
	■ pripadne zabadovaný siefový spínač je vypnutý	■ zapnúft siefový spínač
Svetidlo s kame-rou sa nezapina	■ nastavenie stmievanie je ne-správné zvolené	■ znovu nastavit
	■ siefový spínač je vypnutý	■ zapnúft
	■aktivovala sa poistka	■ zapnúft poistku, vymenit, przyskontrolovať prijoyenie
Svetidlo s kame-rou sa nevypína	■ trvalý pohyb v oblasti snímania	■ skontrolovať oblast'
Svetidlo s ka-merou sa zapINA bez viditelného pohybu	■ svietidlo s kamerou nie je namontované so zabezpeče-nim proti pohyb	■ pevnámamontovať teleso
	■ pohyb sa uskutočnil, ale pozorovatel' ho nerozpoznal (pohyb za stenou, pohyb malého objektu v bez-prostrednej blízkosti svietidla atd.)	■ skontrolovať oblast'
Svetidlo s kame-rou sa nezapINA napriek pohybu	■ rychle pohbyú sú potlačené kvôli minimizovaniu poruch alebo je oblast' smímania nestavená aka príliš malá	■ skontrolovať oblast'
	■ nastavenie stmievanie je nesprávné zvolené	■ znovu nastavit
Chýba spojenie aplikácie so svietidlom	■ WiFi router je príliš daleko od svietidla s kamerou, resp. prvyk budovy akopr. múry zabrañuju prenosu	■ použíťzosilǎnovač
Smartón/tablet sa nedá spojit so svietidlom	■ koncové zariadenie je už prijoyné	■ stláčit resetovacie tlačidlo ale-bo naskenovat QR kód prijoyeným koncovým zariadením
Žiadnyživý prenos kamery	■ teplata príliš ysvoká	■ príp. vypnutý trvalé svetlo a nechář vychladnúť
