BEDIENUNGSANLEITUNG L620 STEINEL

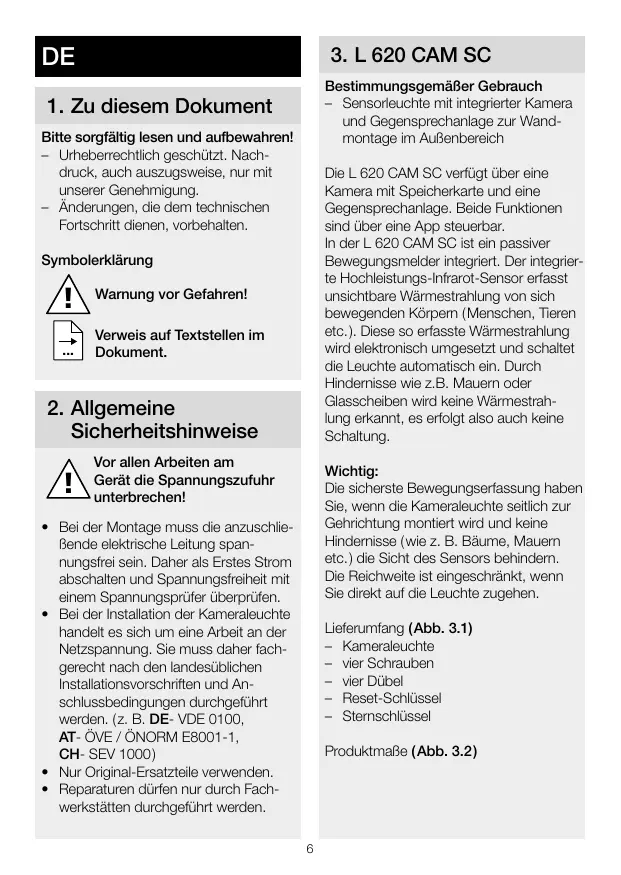

1. Zu thisem Dokument

Bitte sorgfältig lesen und aufbewahren!

• Urheberrechtlich geschützt. Nachdruck, auch auszugswisse, nur mit unserer Genehmigung.
• Änderungen, die dem technischen Fortschriftdienen, vorbehalten.

Symbolerklarung

Warning vor Gefahren!

Verweis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeitsen am Gerat die Spannungszufuhr unterbrechen!

• Bei der Montage muss die anzuschliebende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.
• Bei der Installation der Kameraleuche handelt es sich um eine Arbeit an der Netzspannung. Sie muss davon fachgerecht nach den landsüblichen Installationsvorschriften und Anschlussbedingungen durchgeführt werden. (z. B. DE- VDE 0100, AT-ÖVE/ÖNORM E8001-1, CH-SEV 1000)
• Nur Original-Ersatzteile verwenden.
• Reparaturen dürfen nur durch Fachwerkstätten durchgeführt werden.

3. L 620 CAM SC

Bestimmungsgemäßer Gebrauch

Sensorleuche mit integrierten Kamera und Gegensprechanlage zur Wandmontage im Außenbereich

Die L 620 CAM SC verfügbar über eine Kamera mit Speicherkarte und eine Gegensprechanlage. Beide Funktionen sind über eine App steuerbar. In der L 620 CAM SC ist ein passiver Bewegungsmelder integriert. Der integrier-te Hochleistungs-Infrarot-Sensor erfasst unsichtbare Wärmestrahlung von sich bewegenden Körpern (Menschen, Tieren etc.). These so erfasste Wärmestrahlung wird elektronisch umgesetzt und schaltet die Leuchte automatisch ein. Durch Hindemisse wie z.B. Mauern oder Glasscheiben wird keine Wärmestrahlung erkannt, es erfolgt also auch keine Schaltung.

Wichtig:

Die sicherste Bewegungserfassung haben Sie, wenn die Kameraleuche seitlich zur Gehrichtung montiert wird und keine Hindernisse (wie z. B. Bäume, Mauern etc.) die Sichte des Sensors behindern. Die Reichweite ist eingeschrankt, wenn Sie direkt auf die Leuchte zugehen.

Lieferumfang (Abb. 3.1)

• Kameraleuche
• vier Schrauben
• vier Dübel
• Reset-Schlüssel
• Sternschlüssel

ProduktmaBe (Abb. 3.2)

Gerateübersicht (Abb. 3.3)

A Kameraleuche
B Verrastung
C Anschlussklemme
D Wandhalter
E Sensoreinheit
F Kamera
G Reset-Knopf
H Status-LED

I Steckplatz fur Speicherkarte

Lichtstärkeverteilung (Abb. 3.4)

4. Elektrischer Anschluss

• Stromversorgung abschalten (Abb. 4.1)

Schaltplan (Abb. 4.1)

Die Netzzuleitung besteht aus einem 3-adrigen Kabel:

L = Phase (meistens schwarz, braun oder grau)

N = Neutralleiter (meistens blau)

Schutzleiter (grun/gelb)

Im Zweifel müssen Sie die Leitungen mit einem Spannungsprüfer identifizieren; anschließend wieder spannungsfrei schalten. Phase, Neutraleiter und Schutzleiter werden an der Anschlussklemme angeschlossen.

Wichtig:

Ein Vertauschen der Anschlüsse führt im Gerät oder Ihrem Sicherungskosten später zum Kurzschluss. In dieser Fall müssen nochmals die einzelnen Leitungen identifiziert und neu verbunden werden. In die Netzzuleitung kann selbstverständlich ein Netzschalter zum Ein- und Ausschalten installiert sein.

Die Lichtquelle dieser Leuche ist nicht wechselbar; falls die Lichtquelle ersetzt werden muss (z. B. am Ende ihrer Lebensdauer), ist die komplette Leuche zu ersetzen.

Der Anschluss an einen Dimmer führt zur Beschädigung der Kameraleuche.

5. Montage

• Alle Bauteile auf Beschädigung prüfen.
• Bei Schäden das Produkt nicht in Betrieb besteht.
• Bei der Montage der Kameraleuche ist darauf zu achten, dass sie erschütterungsfrei befestigt wird.
• Geeigneten Montageort auswahlen unter Berücksichtigung der Reichweite und Bewegungsferssung. (Abb. 5.1)
• Geeigneten Montageort auswahlen unter Berücksichtigung der WLAN-Geschwindigkeit. Für den Betrieb müssen min. 2 Mbps zur Verfügung stehen.

Montageschritte

• Sicherungsschraube lösen, Kameraleuche vom Wandhalter trennen. Dazu die Verrastung drücken (Abb. 5.2)
  Bohrlicher anzeichnen (Abb. 5.3)
  Löcher bohren und Dübel einsetzen (Abb. 5.4)
• Wandhalter festschrauben (Abb. 5.5)

Anschlusskabel anschlieben (Abb. 5.6)
Kameraleuche auf den Wandalter aufsetzen und Sicherungsschraube festziehen (Abb. 5.7)
- Stromversorgung einschalten (Abb. 5.7)
- Einstellungen vornehmen "6. Funktion"

Die Kamera ist manuell austrichtbar. (Abb. 5.8)

6. Funktion

Werkseinstellungen
Dämmerungseinstellung: 10.000 Lux
Zeiteinstellung: 1 Minute
Grundlicht: 40%

Android

iOS

Hinweis:

Die Kameraleuche besteht eine stabile WLAN-Verbindung. Smartphone oder Tablet mussen Internetzugang haben und bei der Installation mit dem gleichen WLAN wie die Kameraleuche verbunden sein.

• Laden Sie die App herunter.
• Sobald die Stromversorgung eingeschaftet wird, ist die Kameraleuche bereit für die Konfiguration. Während der Konfiguration ertönt alle 4 Sekunden ein Signal.
• Während der Verbindung von Kamera-leuche und Smartphone oder Tablet ertönt das Signal sekündlich.
• Tragen Sie jetzt den Netzwerknamen und das Password des WLAN-Routers in Ihr App ein.

Kamerafunktion

• Sobald die Kamera von einem Smartphone oder Tablet eingerichtet wurde, kann sie nur von dieser Gerät aus via QR Code/Seriennummer mit weiteren Geräten geteilt werden.
• Sie erhalten eine Push-Benachrichtigung auf der App, wenn der Sensor ausgelost hat.
• Öffnen Sie die App. Sie konnen jetzt die Bildanzeige und die Gegensprech-anlage verwenden.
  Die Kamera zeichnet eine Sequenz auf, wenn der Sensor ausgelost hat. Die gefilme Sequenz wird auf der Speicherkarte gespeichert und kann jederzeit abgerufen werden. Die aufgezeichneten Daten werden ausschließlich auf der Speicherkarte der Kameraleuchte gespeichert.

Hinweis:

Weitere Informationen zu den Funktionen und Einstellmöglichkeiten finden Sie in der App.

Dämmerungseinstellung

Die gewünschte Ansprechswelle der Leuche kann stufenlos von 10 bis 10.000 Lux einstellt werden.

Zeiteinstellung

Die gewünschte Leuchtdauer kann auf die Werte 1 Minute, 3 Minutes, 10 Minuten oder 15 Minuten eingestellt werden. Durch jeder erfasste Bewegung vor Ablauf dieser Zeit wird die Zeituhr erneut gestartet.

Grundlicht

Die Grundlichtfunktion ermöglicht eine Beleuchtung von 0% bis 40% der Lichtleistung, wenn der eingestelte Helligkeitswert unterscrißen wird.

Austausch der Speicherkarte

• Sicherungsschraube offen und Abdeckung entfern (Abb. 6.1)
• Speicherkarte austauschen (Abb. 6.2)
• Abeckung aufsetzen und Sicherungsschraube festziehen (Abb. 6.4)

Zurücksetzen auf Werkseinstellungen

• Der Reset Knopf muss ca. 7 Sekunden gedrückt werden. (Abb. 6.3)

Hinweis:

Wenn Sie den Reset-Knopf mit dem Schlüssel drücken, wird die Kameraleuche auf Werkseinstellungen darüber gesetzt.

Nachdem der Reset durchgefuhrt wurde, ertont alle 4 Sekunden ein Signal.

• Abeckung aufsetzen und Sicherungsschraube festziehen (Abb. 6.4)

7. Wartung und Pflege

Die Kameraleuchte ist wartungsfrei. Witterungseinflüsse können die Funktion der Kameraleuchte beeinflussen. Bei starken Windboen, Schnee, Regen oder Hagel kann es zu einer Fehlauslösung kommt, da die plötzlichen Temperaturschwankungen nicht von Wärmequellen unterschieden werden können. Erfassungslinse und Kameralinse können bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesäubert werden.

Wichtig: Das Betriebsgerät ist nicht austauschbar.

8. Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur fur EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführten werden.

9. Konformitätserklarung

Hiermit erklart STEINEL Vertrieb GmbH, dass der Funkanlageotyp L 620 CAM SC der Richtlinie 2014/53/ EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.steinel.de

10. Herstellergarantie

Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Wir beträgtwünschen Sie zum Kauf Ihres STEINEL-Produkts, das höchste Qualitätsansprüche erfüllt. Aus dem Grund leisten wir als Hersteller Ihnen als Endkunde gerne eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen: Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur, Austausch ggf. durch ein Nachfolgemodell oder Rückerstattung des Kaufpreises), die innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler berufen. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre und beginnt mit dem Kaufdatum Ihres Produkttes. Diese Herstellergarantie lässt gesetzliche Gewährleistungsansprüche, die Ihnen als Verbraucher gegenüber dem Verkauf nach geltendem Recht einschließlich besonderer Schutzbestimmungen für Verbraucher zustehen können, unberührt. Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen und beschränken oder ersetzen diese nicht.

Ausrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

• bei einem gebrauchsbedingten oder sonstigen tatsächlichen Verschleib von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem tatsächchem Verschleib zurückzuführen sind,
• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,
• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,
• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführten wurden,
• bei Transportschäden oder -verlusten.

Die Garantie gilt für sümmtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie Ihr Produkt reklamieren wollen, senden Sie esitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatumss und der Produktbezeichnung enthalten muss, an ihren Handler oder direkt an uns, die

STEINEL Vertrieb GmbH - Reklamationsabteilung -, Dieselstraße 80-84, 33442 Herzebrock-Clarholz.

Wir empfehlen Ihnen dazu, ihren Kaufbeleg bis zum Ablauf der Garantizeit sorgfältig aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rücksendung übernehmen wir keine Haftung.

3JAHRE HERSTELLER GARANTIE

11. Rechtliche Hinweise

Privatsphäre

Die L 620 CAM SC ist für den Außeneinsatz entwickelt worden. Gesetze in Ihrm Land können die Beobachtung von Bereichen außerhalb Its Houses, Ihrer Wohnung oder Its Grundstücks einschränken.itte informieren Sie sich über die lokale Gesetzgebung. Um die Privatsphäre anderer zu schützen, montieren Sie die Kamera so, dass keine Aufnahmen von öffentlichen Plätzen, Straßen oder dem Grundstück Its Nachbarn gemacht werden konnen. Wir empfehlen zudem, Verwandte, Besucher und Hausangestellte über die L 620 CAM SC und ihre Funktion zu informieren.

Sicherheit

Bitte beachten Sie, dass Sie durch den Einsatz der L 620 CAM SC in Notfällen oder etwa im Falle von Einbruchen nicht automatisch über die App informiert werden. Im Bedarfsfall muss ein Notruf immer durch Sie erfolgen. Die STEINEL Vertrieb GmbH übernimmt keine Haftung für fehlende und inkorrekte Benachrichtigungen oder Aufnahmen.

12. Technische Daten

Abmessungen (H × B × T)	305 × 77 × 131 mm
Netzanschluss	220-240V, 50/60Hz
Leistungsaufnahme (Pon)	14 W
Standby Sensor (Pstb)	0,50 W
Standby Netzwerk (Pnet)	0,50 W
Lichtstrom (360°)	925 lm
Effizienz	66 lm/W
Farbetemperatur	3.000 K (warmweiß)
Farbwiedergabe-Index	Ra=80
Mittlere Bemessungs-lebensdauer	36.000 Stunden (L70B50 bei 25°C)
Farbkonsistenz SDCM	Anfangswert: 6
Lichtstärkeverteilung
Kommunikation	Wifi 2400-2483,5 MHz
Sendeleistung	< 100 mW
Sensortechnik	Passiv-Infrarot
Erfassungswinkel	180° mit 45° Öffnungswinkel
Montagehöhe	1,8-2 m
Erfassungsreichweite	10 m tangential
Dämmerungseinstellung	10-10.000 Lux
Grundlicht	0-40 %
Zeiteinstellung	1 min, 3 min, 10 min, 15 min
Temperaturbereich	-10°C bis + 40°C
Schutzart	IP 44
Schutzklasse	I
Energieeffizienzklasse	Dieses Produkt enthalt eine Lichtquelle der Energieeffizienzklasse „E".
Kamera
Auflösung	1920 x 1080 px, Blendschutz
Öffnungswinkel	horizontal 110° / vertical 90°
Einstellwinkel	horizontal 90° zu jeder Seite / vertical 20° bis 30°
Speicherkarte	Max. 128 GB (16 GB Speicherkarte im Lieferumfang enthalten)
Leistungsaufnahme	1,53 W

1. Betriebsstörungen

Störung	Ursache	Abhilfe
Kameraleuche ohne Spannung	■ Sicherung hat ausgelöst, nicht eingeschalt, Leitung unterbrochen	■ Sicherung einschalten, tauschen, Netzschalter einschalten, Leitung überprüften mit Spannungsprüfer
	■ Kurzschluss in der Netzzuleitung	■ Anschlüsse überprüften
	■ Eventuell vorhandener Netzschalter aus	■ Netzschalter einschalten
Kameraleuche schaltet nicht ein	■ Dämmerungseinstellung falsch gewählt	■ neu einstellen
	■ Netzschalter AUS	■ einschalten
	■ Sicherung hat ausgelöst	■ Sicherung einschalten, tauschen, evt. Anschluss überprüften
Kameraleuche schaltet nicht aus	■ dauernde Bewegung im Erfassungsbereich	■ Bereich kontrollieren
Kameraleuche schaltet ohne erkennbare Bewegung ein	■ Kameraleuche nicht bewegungssicher montiert	■ Gehäuse fest montieren
	■ Bewegung lag vor, wurde jedoch vom Beobachter nicht erkannt (Bewegung hinter Wand, Bewegung eines kleinen Objektes in unmittelbarer Leuchtennahme etc.)	■ Bereich kontrollieren
Kameraleuche schaltet bzw. Bewegung nicht ein	■ schnelle Bewegungen werden zur Störungsmini-mierung unterrückt oder Erfassungsbereich zu kein eingestellt	■ Bereich kontrollieren
	■ Dämmerungseinstellung falsch gewählt	■ neu einstellen
Kein Zugriff über App auf die Kamera-leuche	■ WLAN-Router zuweit von der Kameraleuche entfernbzw. GebäudefeLEMENTe wie Mauern behindern die Über-tragung	■ Repeater einsetzen
Smartphone/Tablet lösst sich nicht mit Kameraleuche verbinden	■ Ein Endgerät ist bereits verbunden	■ Reset-Knopf drücken oder QR-Code von verbundenem Endgerät scannen
Keine Live-Bildübertragung	■ Temperatur zu hoch	■ ggf. Dauerlicht aussalten und abkühlen halten
