MODE D'EMPLOI L620 STEINEL

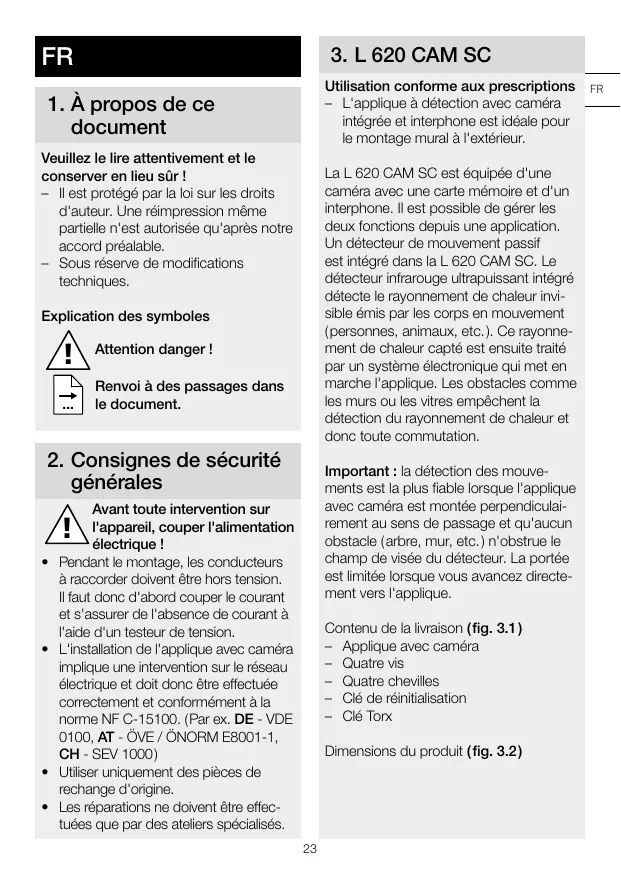

1. À propos de ce document

Veuillez le litre attentivement et le conserver en lieu sùr!

• Il est protégé par la loi sur les droits d'auteur. Une réimpression même partielle n'est autorisée qu'après notre accord prétable.
• Sous réserve de modifications techniques.

Explication des symboles

Attention danger!

Renvoi à des passages dans le document.

2. Consignes de sécurité générales

Avant toute intervention sur l'appareil, couper I'alimentation électrique!

• Pendant le montage, les conducteurs à raccarder doivent être hors tension. Il faut donc d'abord couper le courant et s'assurer de l'absence de courant à l'aide d'un testeur de tension.
  L'installation de l'applique avec camera implique une intervention sur le réseau électrique et doit donc être effectuee correctement et conformement a la norme NF C-15100. (Par ex. DE - VDE 0100, AT - OVE / ONORM E8001-1, CH - SEV 1000)
  Utiliser uniquement des pieces de rechange d'origine.
• Les réparations ne doivent être effectues que par des ateliers spécialisés.

3. L 620 CAM SC

Utilisation conforme aux prescriptions

L'applique à détction avecamera intégrée et interphone est ideale pour le montage mural à l'extérieur.

La L 620 CAM SC est équipée d'une camera avec une carte mémoire et d'un interphone. Il est possible deGERER les deux fonctions depuis une application. Un détector mouvement passif est intégré dans la L 620 CAM SC. Le détector infrarouge ultrapuissant intégré détecte le rayonnement de chaleur invisible émis par les corps en mouvement (personnes, animaux, etc.). Ce rayonnement de chaleur capité est ensuite traité par un systèmelectronique qui met en marche l'applique. Les obstacles comme les murs ou les vitres empêchent la détction du rayonnement de chaleur et donc toute commutation.

Important: la détction des mouvements est la plus fiable lorsque l'applique avecamera est montée perpendicularément au sens de passage et qu'aucun obstacle (arbre, mur, etc.) n'obstrue le champ de visée du détector. La portée est limitée lorsque vous avances directement vers l'applique.

Contenu de la livraison (fig. 3.1)

• Applique avec camera
• Quatre vis
• Quatre chevilles
• Clé de réinitialisation
• Clé Torx

Dimensions du produit (fig. 3.2)

Vue d'ensemble du produit (fig. 3.3)
A Applique avec camera
B Bec d'encliquetage
C Domino
D Support mural
E Detecteur
F Caméra
G Bouton de réinitialisation
H LED d'etat
Emplacement pour carte memoire

Répartition de l'intensité lumineuse (fig. 3.4)

4. Branchement électrique

• Couper l'alimentation électrique (fig. 4.1)

Scheme des connexions (fig. 4.1)

Le cable secteur est composé d'un cable à 3 conducteurs :

L = phase (généralement noir, marron ou gris)

N = neutre (généralement bleu)

= conducteur de terre (vert/jaune)

En cas de doute, il faut identifier les câbles avec un testeur de tension, puis les remettre hors tension. La phase, le neutre et la terre sont branchés au domino.

Important: Une inversion des branchements entrainera plus tard un court-circuit dans l'appareil ou dans le boitier à fusibles. Dans ce cas, il faut à nouveau identifier les lignes et les raccarder en conséquence. Il est bien sur possible deposer un interrupteur secteur sur le cable d'alimentation secteur permettant la mise en ou hors circuit de l'appareil.

Il n'est pas possible de replacer la source lumineuse de cette applique. S'il fallait la replacer (par ex. si elle est brû

lée), il faut remplacer l'applique en entier.

Le raccordement à un variateur de lumière provoque l'endommagement de l'applique avecamera.

5. Montage

• Contrôr l'absence de dommages sur toutes les pièces.
• Ne pasmettreleproduittenserviceencas de dommage.
• Lors du montage de l'applique avec camera, voirlez à ce qu'elle soit fixée sans être soumise à des vibrations.
• Choisir l'emplacement de montage approprié en tenant compte de la portée et de la détction des mouvements. (fig. 5.1)
• Choisir l'emplacement de montage approprié en tenant compte de la vitesse de votre réseau WiFi. Vous doivent disposer moins de 2 Mbps d'au port un bon fonctionnement.

Étapes de montage

• Desserrer la vis de blocage et enlever l'applique avecamera du support mural. Pour cela, appuyer sur le bec d'encloquetage (fig. 5.2)
• Marquer l'emplacement des trous (fig. 5.3)
• Percer les trous, puis introduire les chevilles (fig. 5.4)
• Visser le support mural (fig. 5.5)

• Brancher les cables de raccordement (fig. 5.6)

• Mettre l'applique avec camera sur le support mural, puis serrer la vis de blocage à fond (fig. 5.7)

• Mettre l'appareil sous tension (fig. 5.7)
• Proceder aux réglages

« 6. Fonctions »

Il est possible d'orienter laamera à la main. (fig. 5.8)

6. Fonctions

Réglages effectuels en usine
Réglage du seuil de déclenchement : 10 000 lx
Temporisation : 1 minute
Balisage : 40 %

Android

iOS

Remarque : l'applique avec camera necessite une connexion WiFi stable. Pour l'installation, un smartphone ou une tablette doit avoir accès a Internet et doit être connecté(e) au même réseau WiFi que l'applique avec camera.

• Téchéarger l'application.
• Dès que l'alimentation électrique est enclenchéée, il est possible de configurer l'applique avecamera. Un signal retentit toutes les 4 secondes pendant la configuration.
• Un signal retentit toutes les secondes pendant la connexion de l'applique avecamerau smartphone ou à la tablette.
• Saisir maintainant le nom du réseau et le mot de passer du routeur WiFi dans votre application.

Fonctions de laamera

• Dès que laamera a été installée depuis un smartphone ou une tablette, il est possible de la partager avec d'autres appareils uniquement depuis cet apparéil en utilisant le code QR / numéro de série.
• Vous receivez une notification Push sur l'application d'es que le détecteur s'est déclenché.
• Ouvrez l'application. Vous pouvez maintainant utiliser l'affichage et l'interphone en temps direct des images/ de la vente.
• Laamera enregistre une série des que le détecteur s'est déclenché. La série filmée est ménorisée sur la carte mémoire et vous pouvez la visualiser à tout moment. Les données enregistrées sont exclusivement ménorisées sur la carte mémoire de l'applique avecamera.

Remarque : vous trouvezez de plus amples informations sur les fonctions et les réglages possibles dans l'application.

Réglage du seuil de déclenchement
Le seuil de déclenchement souhaïte de l'applique peut être régèle progressivement d'environ. 10 à 10000 lx.

Temporisation

La durée d'éclairage souhaitiée est régiable sur 1 minute, 3 minutes, 10 minutes ou 15 minutes. La minuterie redémarre à chaque détction de mouvement avant la fin de cette durée.

Balisage

La fonction balisage permet un éclairage à une puissance lumineuse de 0 % à 40 % lorsque le niveau de luminosité régèle n'est pas atteint

Remplacement de la carte mémoire

• Desserer la vis de blocage et enlever le cache (fig. 6.1)
• Remplacer la carte mémoire (fig. 6.2)
• Mettre le cache puis serrer la vis de blocage à fond (fig. 6.4)

Remise de l'applique aux réglages effectuels en usine

• Il faut appuyer pendant env. 7 secondes sur le bouton de réinitialisation. (fig. 6.3)

Remarque : en appuyant avec la clé sur le bouton de réinitialisation, l'applique avecamera est remise aux réglages effectuels en urine.

Un signal retentit toutes les 4 secondes après la réinitialisation.

• Mettre le cache puis serrer la vis de blocage à fond (fig. 6.4)

7. Maintenance et entretien

L'applique avecamera ne nécessite aucun entretien.

Les conditions atmosphériques peuvent influencer le fonctionnement de l'applique avecamera. Les rafales de vent,

la neige, la pluie ou la grête peuvent entrainer un déclenchement interpestif car le détecteur ne peut pas désigner les brusques variations de température des sources de chaleur. Si la lentille de détction et la lentille de laamera se salissant, les nettoyer avec un chiffon humide (ne pas utiliser de détergent).

Important : il n'est pas possible de remplaner l'appareil.

8. Recyclage

Les apparèils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectieux de l'environnement.

Ne jetez pas les apparèils électriques avec les ordures ménagères!

Uniquement pour les pays de l'UE :

Conformément à la directive européenne en vigueur relative aux apparciels électriques et Electroniques usages et à son application dans le droit national, les apparciels électriques qui ne fonctionnent plus doivent être collectés séparément des ordures menagères et doivent faire l'objet d'un recyclage ecologique.

9. Déclaration de conformité

Le sousigned, STEINEL Vertrieb GmbH, déclare que l'équipment radioélectrique du type L 620 CAM SC est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www.steinel.de

10. Garantie du fabricant

Ce produit STEINEL a eté fabriqué avec le plus grand soin. Son fonctionnement et sa sécurité ont été contrôlés suivant des procédures fiables et il a été soumis à un contrôle final. STEINEL garantit un état et un fonctionnement irreprochables. La durée de garantie est de 36 mois et débute au jour de la vente au consommateur. Nous remédions aux défauts provenant d'un vice de matière ou de construction.

La garantie sera assurée à notre discrétion par réparation ou échange des pièces défectueuses. La garantie ne s'applique ni aux pièces d'usure, ni aux dormages et défauts dus à une'utilisation ou maintenance incorrecte.

Les dommages consécutifs causés à d'autres objets sont exclus de la garantie. La garantie ne s'applique que si l'apparil ne démontré est returné à la station de service après-vente la plus proche, dans un emballage adéquat, accompagné d'une brève description du défaut et d'un ticket de caisse ou d'une facture portant la date d'achat et le cachet du vendeur.

Service de réparation :

Une fois la garantie ecoulée ou en cas de défauts non couverts par la garantie, contactez voce point de service aprèsventa pour savoir si une remise en etat de l'appareil est possible.

11. Remarques légales

Vie privée

La L 620 CAM SC a ete conque pour une utilisation a I'exterieur.Des lois qui limitent I'observation de zones situées aI'exterieur de maureaison,de vetre apportioned ou de voitre terrain neputent etre en vigeur dans voire pays. Veuillez
vous informer sur la legislation locale. Pour proteger la vie privée d'autrui,
monter laamera de maniere a ne pas filmer des lieux publics,des rues ou le
terrain de voisin.
Nous conseillons egalement d'informer
la famille,les visiteurs et les employés de maison de la presence de la
L 620 CAM SC et de sa fonction.

Sécurité

Veuillez noter qu'en cas d'urgence ou de cambrilage, l'application reliée à la L.620 CAM SC utilisée ne vous informera pas automatiquement. En cas d'urgence, c'est toujours à vous d'envoyer un appel d'urgence. La société STEINEL Vertrieb GmbH décline toute responsabilité en cas d'informations ou d'enregistements incorrect(e)s ou manquant(e)s.

12. Caracteristiques techniques

Dimensions (H × I × P)	305 × 77 × 131 mm
Raccordement au secteur	220 - 240 V, 50/60 Hz
Puisance absorbée (Pon)	14 W
Mode veille (décteur) (Psp)	0,50 W
Mode veille réseau (Pnet)	0,50 W
Flux lumineux (360°)	925 lm
Efficacité	66 lm/W
Température de couleur	3000 K (blanc chaud)
Indice de rendu des couleurs	IRC = 80
Durée de vie moyenne de calcul	36 000 heures (L70B50 à 25 °C)
Uniformité des couleurs SDCM	Valeur initiale : 6
Répartition de l'intensité lumineuse
Communication	WiFi 2400-2483,5 MHz
Puisance d'émission	< 100 mW
Technique de détéction	Détector infrarouge passif
Angle de détéction	180° avec une ouverture angulaire de 45°
Hauteur d'installation	de 1,8 à 2 m
Portée du détector	10 m tangentielle
Réglage du seuil de déclenchement	de 10 à 10 000 lx
Balisage	de 0 à 40 %
Temporisation	1 min, 3 min, 10 min, 15 min
Intervalle de température	de -10 °C à + 40 °C
Indice de protection	IP 44
Classe de protection	I
Classe d'efficacité énergétique	Ce produit contient une source de classe d'efficacité énergétique « E ».
Caméra
Résolution	1920 x 1080 px, protection contre l'éblouissement
Angle d'ouverture	110° à l'horizontal / 90° à la verticale
Angle de réglage	à l'horizontal 90° de chaque côte / à la verticale de 20° à 30°
Carte mémoire	max. 128 Go (une carte de 16 Go est fournie avec l'applique)
Puisance absorbée	1,53 W

13. Dysfunctionnements

Problème	Cause	Solution
L'applique avec camera n'est pas sous tension	■ Fusible a sauté, appareil hors circuit, cable coupé	■ Enclencher le fuse, le rem-placeser ;mettre l'interrupteur en circuit, vérifier le cable à l'aide d'un testeur de tension
	■ Court-circuit dans le cable secteur	■ Vérifier le branchement
	■ Interrupteur principal évèn-tuellesment présent en position arrêt	■ Mettre l'interrupteur principal en circuit
L'applique avec camera ne s'allume pas	■ Mauvais的选择 du réglage du seuil de déclenchement	■ Régler à nouveau
	■ Interrupteur principal en position ARRET	■ Mettre en circuit
	■ Fusible a sauté	■ Enclencher le fuse, le rem-placeser ; éventuellesment vérifier le branchement
L'applique avec camera ne s'éteint pas	■ Mouvement continu dans la zone de détention	■ Contrôler la zone de détention
L'applique avec camera s'allume sans mouvement décalable	■ L'applique avec camera est mal fixée et rouge	■ Fixer solidement le boîtier
	■ Il y a bien eu un mouvement, mais il n'a pas été reconnu par l'observateur (mouvement derrière un mur, mouvement d'un petit objet à proximité immédiate du luminaire etc.)	■ Contrôler la zone de détention
L'applique avec camera ne s'allume pas malgré un mouvement	■ Les mouvements rapides ne sont pas identifiés afin de limiter les dysfonctionnements ou la zone de détraction régée est trop petite	■ Contrôler la zone de détention
	■ Mauvais的选择 du réglage du seuil de déclenchement	■ Régler à nouveau
Impossible d'ac-céder à l'applique avec camera depuis l'application	■ Le routeur WiFi est trop loin de l'applique avec camera ou des éléments du batiment telis que des murs génént la transmis-sion	■ Utiliser un répéteur
Impossible de connecter le smart-phone/la tablette avec l'applique avec camera	■ Il y a déjà un terminal connecté	■ Appuyer sur le bouton de réini-itialisation ou scanner le code QR du terminal connecté
Pas de transfert d'images en direct	■ Température trop élevé	■ Le cas échéant, désactiver la marche forceée et laisser refroidir
