NAVODILA ZA UPORABO L620 STEINEL

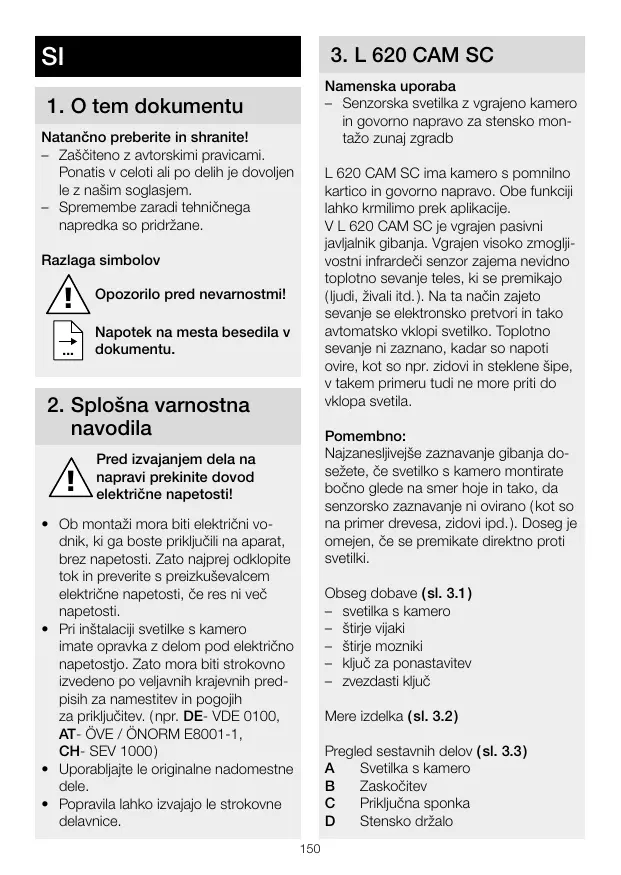

2. Splošna varnostna navodila

Pred izvajanjem dela na napravi prekinite dovod elektricne napetosti!

• Ob montazi mora biti elektrichi vodnik, ki ga boste prikljucili na aparat, brez napetosti. Zato njprej odklopite tok in preverite s preizkuševalcem elektrichićne napetosti, Če res ni već napetosti.
  Pri instalaciji svetilke s kamero imate opravka z delom pod elektrichno napetostjo. Zato mora biti strokovno izvedeno po veljavnih krajevnih predpisih za namestiev in pogojih za prikljucitev. (npr. DE- VDE 0100, AT- OVE / ONORM E8001-1, CH- SEV 1000)
• Uporablijate le originalne nadomestne dele.
• Popravila lahko izvajajo le strokovne delavnice.

3. L 620 CAM SC

Namenska uporaba

• Senzorska svetilka z vgrajeno kameron in governor napravo za stensko montažo zunaj zgradb

L.620 CAM SC ima kamero s pommilino
kartico in governo napravo. Obe funkcjiji
lahko krmlimo prek aplikacije.

V L 620 CAM SC je vgrajen pasivni javlajnik gibanja. Vgrajen visoko zmogli-vostni infrardeci senzor zajema nevidno toplotno sevanje teles, ye si premikajo (Ijudi, zivali itd.). Na ta način zajeto sevanje se elektronsko pretvori in tako avtomatsko vklopi svetilko. Toplotno sevanje ni zaznano, kadar so napoti ovire, kot so npr. zidovi in steklene šipe, v takem primuru tudi ne more priti do vklopa svetila.

Pomembno:

Najanesljivejse zaznavanje gibanja do-sezete, cje svetilko s kamero montirate bocono glede na smer hoje in takado senzorsko zaznavanje ni ovirano (kot so na primer drevesa, zidovi ipd.).Doseg je omejen, cje se premikate direktno proti svetilki.

Obsegdobave (sl.3.1)

• svetilka s kameron
• Štirje vijaki
• stirje mozniki
  -ključ za ponastavitev
• zvezdasti kluč

Mere izdelka (sl. 3.2)

Pregled sestavnih delov (sl. 3.3)

A Svetilka s kamero
B Zaskočitev
C Priključna sponka
D Stensko drzalo

E Senzorska enota
F Kamera
G Gumb za ponastavitev
H Statusna LED lucka
Vtično mesto za pommilno kartico

Razdelitev jakosti svetlobe (sl. 3.4)

Stikalni načrt (sl. 4.1)

Elektricna napeljava je sestavljena iz 3-zilnegakabla:

L = fazni vod (obicajno crn, rjav ali siv)

N = nevtralni vodnik (največkrat moder)

zašćtni vodnik (zeleno/rumen)

V primerus dvoma morate napeljave identificirati z indicatorjem napetosti; nato ga ponovno preklopite na stanje brez napetiosti. Fazo, nevtralinik vodnik in zašcitni vodnik prikrjucite na sponko.

Pomembno:

Zamenjava priključkov lahko povzroči
katki stik v napravi ali v vaši elektrčni
omarici. V tem primoru marevate vse
napeljave znova identificirati in na novo
povezati. Na omrežni kabel lokah instali-
rate omrežno stikalo za vklop in izklop.

Vira svetlobe te svetilke ni mogoče zamenjati; Če je menjava potrebna (npr. po pretekuŽivljenske dobe), je treba menjati celo svetilko.

Na svetilko s kamerone ne smete priklučiti zatemnitvenega stikala, saj jo lahko s temPokvarite.

5. Montaža

Preverite vse sklope, ali so poškodovani.
- Poškodovanega izdelka ne uporabljaje.
- Pri montaži svetilke s kamero pazite, da je pritrite brez pretresanja.
- Izberite primeren kraj montaže in upostevajte doseg zaznavanja gibanja. (sl. 5.1)
- Izberite prameren kraj montaze in upostevaite WLAN-hitrost. Za delovanje morata biti na voljo njmanj 2 Mbps.

Navodila za montažo

• Loctite varnotni vijaki ter ohišje svetilke s kmaero od stenskega držala. V ta namen pritsineta na zaskočitveni element (sl. 5.2)
  Zarisite luknje za vrtanje (sl. 5.3)
  Izvrtajie luknjie in vstavite moznike (sl. 5.4)
  Stensko drzalo trdno privijačite (sl. 5.5)
• Priključite priključni kabel (sl. 5.6)
• Svetilko kamere namestite na stensko drzalo in varnostni vijak trdno privija-cite (sl. 5.7)
  Vklopite oskrbo z energijo (sl. 5.7)
• Izvedite nastavitve "6. Delovanje"

Kamero lahko ročno nastavite v pravlino smer. (sl. 5.8)

6. Delovanje

Tovarniske nastavitve
Nastavitve zatemnitve: 10.000 luksov
Časovna nastavitve: 1 minuta
Osnovna osvetlitev: 40%

Android

iOS

Napotek: Svetilka s kamero potrebuje stabilno povezavo WLAN. Pametni Telefon ali tablconi računalnik morata imeti internetni dostop in pri instalacijiti povezana z istim WLAN knot svetilka s kamero.

S spleta sinaložite aplikacijo.
Takoj ko je tokovna zveza vzpostavljena, je svetilka samera priprigrvjena za konfiguracion. Med konfigiranjem se vsake 4 sekundezasiliši en signal.
- Med vzpostavljeno zvezo med svetilko s kamero in pametnim Telefonom ali tablichnim računalnikom za zavzeni vsako seksundo zvočni signal.
Vnesite sedaj ime omrežja in gesso WLAN-usmerjevalnika (ruterja) v va so aplikaciono.

Funkcija kamere

Takoji, ko kamera uredite s pametnim Telefonom ali tablico, jo lahko samo s te naprav prek QR-kode/serijske stevilke delite z drugimi napravami.
- Ce se senzor sprozi, aplicacion sprejme sporocilo oaktivacion.
- Odpritaplikacijo. Sedaj lahko uporabite sikovni prikaz in govorno napravo.
- Kamera posname sekvenco, ēe se je senzor sprožil. Posneta sekvenca se na pomnilni kartici shrani, takdo ja jo mogoče vedno prrikati. Posneti podatki se shranijoammo na pomnilni kartici svetilke s kamero.

Napotek:

Dodatne informacije k funkcjiam in moznim nastavitvam najdete v aplikaciji.

Nastavitev zatemnitve

Zeleno mejo vklopa svetilike lahko brezstopenerjsko nastavite na od prblizn0 10 luksov do 10.000 luksov.

Nastavitev casa

ZeleniCASvetenja Iahko nastavite na vrednosti 1 minuta,3 minute,10 minut ali 15 minut.Z vsakim zaznanim gibanjem pred iztekom nastavljenega casa se ura postavi na zaetek.

Osnovna osvetlitev

Funkcija osnovne osvetlitve omogoca osvetlitve od 0% do 41% ve sitne mocka, ko nestavljena svetlost ni dosezena.

Menjava pomnilne kartice

• Odvijte varmonthe vijake (sl. 6.1) in smemitePokrov
  Zamenjajte pommilno cartico (sl. 6.2)
• Pokrov namestite in varnostni vijak trdno privijačite (sl. 6.4)

Ponastavitev na tovarniške nastavitve

Gumb Reset morate drzati pritsinjenega pribl. 7 sekund (sl. 6.3)

Napotek:

Ce gumb Reset pritisnete s klučem, se svetilka s kamero ponastav na tovanniške nastavitve. Potem, ko je bila izvedena ponastavitvej ve sake 4 sekunde izdan zvočni signal.

• Pokrov namestite in varmostni vijak trdno privijačite (sl. 6.4)

Svetilke s kameroni ni treba vzdrrzevatii. Vremenske razmere lahko vplivajo na svetilko s kameroni. Pri mocnem vetru, snegu, dezju ali toci lahko pride do nezelenih vklopopov, saj naprava ne more lociti nenadnih temperaturinh sprembod virov toplate. Zaznavalno leco in leco kamere je dovoljeno cistiti z vražno krpo (brez uporabe cistil).

Pomembno: Krmilna naprava nizamenljiva.

8. Odstranjevanje

Elektriche aparate, opremoin ambalo oddaje v okolju prijazno ponovno obdelavo.

Elektrichin aparatov ne odstranjujte s hišnimi opadki!

Samo za države chanice EU:

V skladu z veljavno Evropsko direktivo o izrabljenih elektrichin in elektronskih aparathin in njenim prenosom v nacionalno zakonodajo je elektrichne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prižazo poinovno obdelavo.

Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spltetnem naslovu: www.steinel.de

10. Garancija proizvajalca

Ta proizvod podjetja je bil izdelan z
veliko skrbnostjo, preverjen glede delo
vanja in varnosti po veljavnih predpisih
ter konno podvrzen aključni kontroli.
Steinel daje garancijo za brezhibno
stanje in funkcionalmost proizvoda.
Garancija velja 36 mesecev od dneva
nakupa in se začne z dmem prodaje iz
delka stranki. Odranljemu dompanjklj
vosti, ki so posledica napak v materialu
ali izdelavi, obveznost garancije pa je
izpolnjena ob popravilu ali menjavi delov
z napakami po naši izbiri. Garancija ne
velja pri poskodbah obrabnih delov in
za škode in dompanjkljivosti, do katerih
je prišlo zaradi nepravlinne uporabe ali
vydžrževaṇa. Nadajnje poskodbe na
drugih predmetih so izkjučene.

Garancija bo odobrena v primeru, da posljete nerazstavljeno napravo s katkim opisom napake ter potdilorom o nakupo oz. raćunom (datum nakupa in

stampiljka trgovca), dobro zapakirano na ustrezne servisne sluzbe.

Servis za popravila:

Po poteku garancjske dobe ali pri napakah brez garancjske pravice se posvetujte z nasim servisin obratom glede popravila.

11. Pravni napotki

Zasebmost. L 620 CAM SC je bila razvita za uporabo zunaj prostorov. Zakonski predpisi v vaşi državi laho omejujejo opazovanje zunaj vaše hiše, vašega stanovanja ali vašega zemljišča. Informiraje ste o lokalnio veljavnih predispisih. Za varstvo zasebnosti drugih namestite kamero tako, da ne bo smelava javnih mest, cest ali zemljišča sosedov. Priporošćamo tudi, da o kameri L 620 CAM SC obvestite vaše sorodnike, obiskovalce in hišne uslužbence.

Varnost: Upostevaite, da z uporabo kamere L 620 CAM SC o nujnirh primerih ali o morebitnem vlomu ne boste prek aplikacije samodejno obvešeni. Č je potrebno, moratevedno sami sproziti klic v sili. STEINEL Vertrieb GmbH ne jamči za manjkajće in nepravilno izvedeno obvešanje ali snemanje.

12. Tehnični podatki

Mere (D×S×V)	305 × 77 × 131 mm
Omrežni priključek	220-240V, 50/60Hz
Poraba energije (Pon)	14 W
Stanje pripr. senzor (Pst)	0,50 W
Stanje pripriavljenosti (omrežje (Pnet)	0,50 W
Svetlobni tok (360°)	925 lm
Učinkovitost	66 lm/W
Temperatura barve	3.000 K (topla bela)
Indeks barvne reprodukcije	Ra=80
Srednja izmerjenaŽivljenska doba	36.000 ur (L70B50 pri 25 °C)
Barvna konstensca SDCM	Začetna vrednost: 6

Razdelitev jakostni svetlobe

Komunikacija	Wifi 2400-2483,5 MHz
Oddajna moč	< 100 mW
Senzorska tehnika	Pasivno infrardeče
Kot zaznavanja	180° s kotom odpiranja 45°
Višina montaže	1,8-2 m
Doseg zaznavanja	tangentno: 10 m
Nastavitev zatemnitve	10-10.000 luksov
Osnovna osvetlitev	0-40 %
Nastavitev Časa	1 min, 3 min, 10 min, 15 min
Temperaturno območje	-10°C do + 40°C
Vrsta zaščite	IP 44
Razred zaščite	I
Razred energetske učinkovitosti	Ta izdelek vsebuje svetlobni virrazreda energjske učinkovitosti "E"
Kamera
Ločljivost	1920 x 1080 px, zaščita zaslepitve
Odpiralni kot	vodoravno 110° / navpićno 90°
Nastavni kot	vodoravno 90° na vsako stran / navpićno 20° do 30°
Pomnilna kartica	Najv. 128 GB (pomnilna kartica 16 GB je v dobavnem obsegu)
Poraba energije	1,53 W

13. Motnje delovanja

Motnja	Vzrok	Pomoč
Svetilka s kamero brez napetosti	■ Varovalka se je sprežila, ni vklopljena, povezava je prekinjena	■ Vklopite, zamenjalte varovalko, vklopite omrežno stika lo,preverite vod z indicatorjem napetost
	■ Kratki stik v elektrichemomrežju	■ Preverite priključke
	■ Morebitno prisotno omrežnostikalo je izklopljeno	■ Vklopite omrežno stikalo
Svetilka s kamero se ne vklopi	■ Nastavitev zatemnitve je napačno izbrana	■ Ponomvo ga nastavite
	■ Omrežno stikalo IZKLOPLJENO	■ Vklopite
	■ Varovalka se je sprežila	■ Vklopite, zamenjalte varovalko, po potrebi preverite priključek
Svetilka s kamero se ne izklopi	■ Stalno premikanje na področju zaznavanja	■ Preverite področje
Svetilka s kamero se vklopi, ne da bi bilo zaznano gibanje	■ Svetilka s kamero ni dovoljičrsto nameščena	■ Ohišje trdno montirajte
	■ Premikanje je obstajalo, toda opazovalec ga ni prepoznal (premikanje za steno, pre-mikanje majhnegа predmeta Čisto v blžini svetilke itd.)	■ Preverite področje
Svetilka s kamero se kljub gibanju ne vklopi	■ Hitra premikanja so potisnjena na minimale motnej alipa je področje zaznavanja na premalo nastvljen	■ Preverite področje
	■ Nastavitev zatemnitve je napačno izbrana	■ Ponomvo ga nastavite
Prek aplikacije ni dostopa na kamero	■ WLAN-usmerjevalnik (router) je od svetilke smkemo preveč oddaljen oz. elementi stavbe ali zidovi ovirajo prenos	■ Uporabite repetiror
Pametnega Telefona/ tablčnega răcu-nalnika ni mogoče povezati s svetilko s kamero	■ Končni aparat je Že povezan	■ Pritisnite gumb Reset ali ske-nirajte QR-kodo povezanega končnega aparata
Ni prenosa slike vŽivo	■ Temperatura je previsoka	■ Po potrebi stalno svetilkougasnite in počakajte, da se ohladi
