MANUALE UTENTE BL 510 SQE ST 170 LS ALPINA

Livello di pressione acustica Incertezza di misura dB(A) dB(A)

Livello di potenza acustica misurato Incertezza di misura dB(A) dB(A)

Livello di potenza acustica garantito dB(A)

Livello di vibrazioni Incertezza di misura m/s2 m/s2 9,47 2,2 6,1 3,35 8,9 4,68

Dimensioni: - lunghezza - larghezza - altezza

Codice dispositivo di taglio 81004341/3 81004346/3 81004460/0 81004459/0 81004462/0

Velocità mass. di funzionamento motore *

* Per il dato specifico, fare riferimento a quanto indicato nell’etichetta di identificazione della macchina.

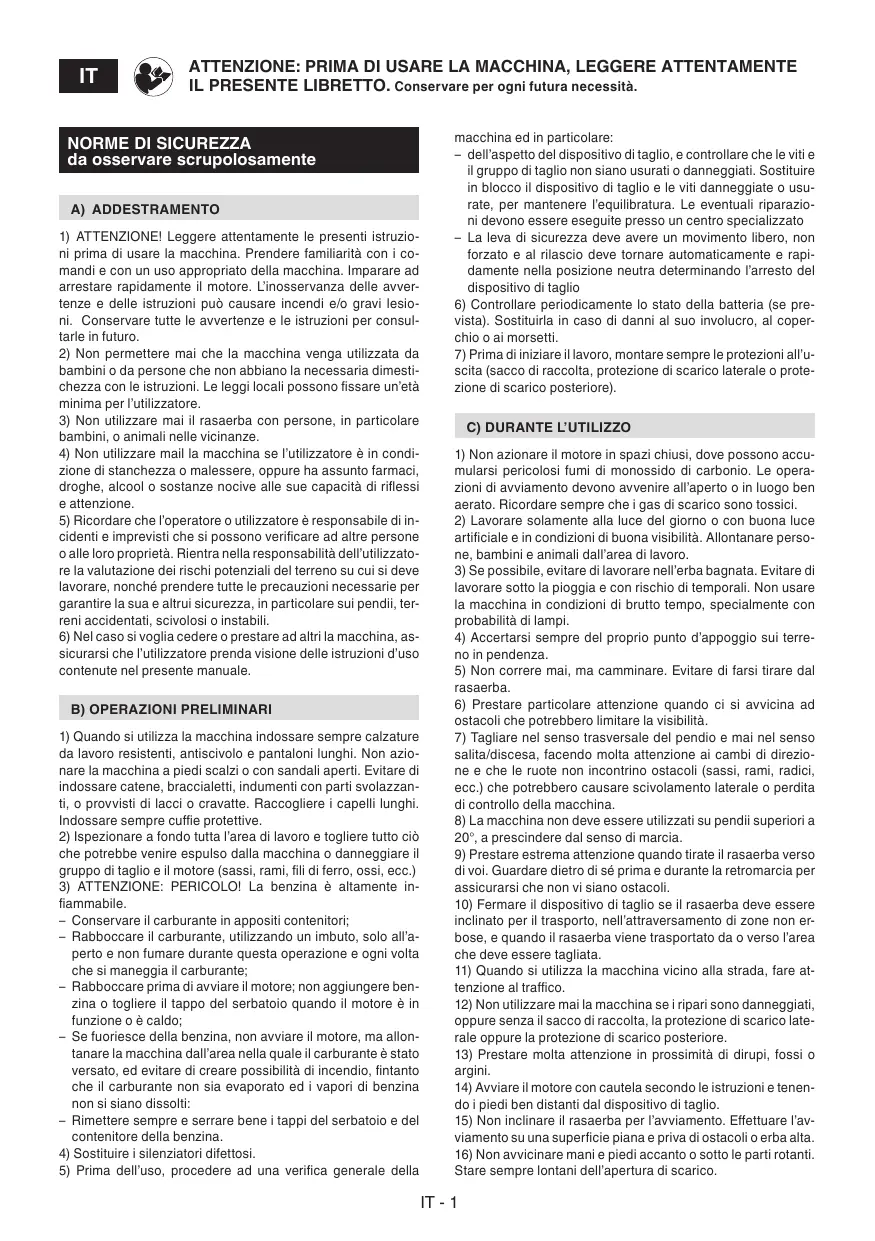

ATTENZIONE: PRIMA DI USARE LA MACCHINA, LEGGERE ATTENTAMENTE IL PRESENTE LIBRETTO. Conservare per ogni futura necessità.

da osservare scrupolosamente A) ADDESTRAMENTO 1) ATTENZIONE! Leggere attentamente le presenti istruzioni prima di usare la macchina. Prendere familiarità con i comandi e con un uso appropriato della macchina. Imparare ad arrestare rapidamente il motore. L’inosservanza delle avvertenze e delle istruzioni può causare incendi e/o gravi lesioni. Conservare tutte le avvertenze e le istruzioni per consultarle in futuro.

2) Non permettere mai che la macchina venga utilizzata da

bambini o da persone che non abbiano la necessaria dimestichezza con le istruzioni. Le leggi locali possono fissare un’età minima per l’utilizzatore.

3) Non utilizzare mai il rasaerba con persone, in particolare

bambini, o animali nelle vicinanze. 4) Non utilizzare mail la macchina se l’utilizzatore è in condizione di stanchezza o malessere, oppure ha assunto farmaci, droghe, alcool o sostanze nocive alle sue capacità di riflessi e attenzione. 5) Ricordare che l’operatore o utilizzatore è responsabile di incidenti e imprevisti che si possono verificare ad altre persone o alle loro proprietà. Rientra nella responsabilità dell’utilizzatore la valutazione dei rischi potenziali del terreno su cui si deve lavorare, nonché prendere tutte le precauzioni necessarie per garantire la sua e altrui sicurezza, in particolare sui pendii, terreni accidentati, scivolosi o instabili. 6) Nel caso si voglia cedere o prestare ad altri la macchina, assicurarsi che l’utilizzatore prenda visione delle istruzioni d’uso contenute nel presente manuale.

B) OPERAZIONI PRELIMINARI

1) Quando si utilizza la macchina indossare sempre calzature

da lavoro resistenti, antiscivolo e pantaloni lunghi. Non azionare la macchina a piedi scalzi o con sandali aperti. Evitare di indossare catene, braccialetti, indumenti con parti svolazzanti, o provvisti di lacci o cravatte. Raccogliere i capelli lunghi. Indossare sempre cuffie protettive.

2) Ispezionare a fondo tutta l’area di lavoro e togliere tutto ciò

che potrebbe venire espulso dalla macchina o danneggiare il gruppo di taglio e il motore (sassi, rami, fili di ferro, ossi, ecc.)

3) ATTENZIONE: PERICOLO! La benzina è altamente infiammabile.

– Conservare il carburante in appositi contenitori; – Rabboccare il carburante, utilizzando un imbuto, solo all’aperto e non fumare durante questa operazione e ogni volta che si maneggia il carburante; – Rabboccare prima di avviare il motore; non aggiungere benzina o togliere il tappo del serbatoio quando il motore è in funzione o è caldo; – Se fuoriesce della benzina, non avviare il motore, ma allontanare la macchina dall’area nella quale il carburante è stato versato, ed evitare di creare possibilità di incendio, fintanto che il carburante non sia evaporato ed i vapori di benzina non si siano dissolti: – Rimettere sempre e serrare bene i tappi del serbatoio e del contenitore della benzina.

4) Sostituire i silenziatori difettosi.

5) Prima dell’uso, procedere ad una verifica generale della

macchina ed in particolare: – dell’aspetto del dispositivo di taglio, e controllare che le viti e il gruppo di taglio non siano usurati o danneggiati. Sostituire in blocco il dispositivo di taglio e le viti danneggiate o usurate, per mantenere l’equilibratura. Le eventuali riparazioni devono essere eseguite presso un centro specializzato – La leva di sicurezza deve avere un movimento libero, non forzato e al rilascio deve tornare automaticamente e rapidamente nella posizione neutra determinando l’arresto del dispositivo di taglio 6) Controllare periodicamente lo stato della batteria (se prevista). Sostituirla in caso di danni al suo involucro, al coperchio o ai morsetti. 7) Prima di iniziare il lavoro, montare sempre le protezioni all’uscita (sacco di raccolta, protezione di scarico laterale o protezione di scarico posteriore).

C) DURANTE L’UTILIZZO

1) Non azionare il motore in spazi chiusi, dove possono accumularsi pericolosi fumi di monossido di carbonio. Le operazioni di avviamento devono avvenire all’aperto o in luogo ben aerato. Ricordare sempre che i gas di scarico sono tossici.

2) Lavorare solamente alla luce del giorno o con buona luce

artificiale e in condizioni di buona visibilità. Allontanare persone, bambini e animali dall’area di lavoro.

3) Se possibile, evitare di lavorare nell’erba bagnata. Evitare di

lavorare sotto la pioggia e con rischio di temporali. Non usare la macchina in condizioni di brutto tempo, specialmente con probabilità di lampi.

4) Accertarsi sempre del proprio punto d’appoggio sui terreno in pendenza.

5) Non correre mai, ma camminare. Evitare di farsi tirare dal

6) Prestare particolare attenzione quando ci si avvicina ad

ostacoli che potrebbero limitare la visibilità.

7) Tagliare nel senso trasversale del pendio e mai nel senso

salita/discesa, facendo molta attenzione ai cambi di direzione e che le ruote non incontrino ostacoli (sassi, rami, radici, ecc.) che potrebbero causare scivolamento laterale o perdita di controllo della macchina.

8) La macchina non deve essere utilizzati su pendii superiori a

20°, a prescindere dal senso di marcia.

9) Prestare estrema attenzione quando tirate il rasaerba verso

di voi. Guardare dietro di sé prima e durante la retromarcia per assicurarsi che non vi siano ostacoli.

10) Fermare il dispositivo di taglio se il rasaerba deve essere

inclinato per il trasporto, nell’attraversamento di zone non erbose, e quando il rasaerba viene trasportato da o verso l’area che deve essere tagliata.

11) Quando si utilizza la macchina vicino alla strada, fare attenzione al traffico.

12) Non utilizzare mai la macchina se i ripari sono danneggiati,

oppure senza il sacco di raccolta, la protezione di scarico laterale oppure la protezione di scarico posteriore.

13) Prestare molta attenzione in prossimità di dirupi, fossi o

14) Avviare il motore con cautela secondo le istruzioni e tenendo i piedi ben distanti dal dispositivo di taglio.

15) Non inclinare il rasaerba per l’avviamento. Effettuare l’avviamento su una superficie piana e priva di ostacoli o erba alta.

16) Non avvicinare mani e piedi accanto o sotto le parti rotanti.

Stare sempre lontani dell’apertura di scarico. IT - 1

17) Non sollevare o trasportare il rasaerba quando il motore

18) Non manomettere o disattivare i sistemi di sicurezza.

19) Non modificare le regolazioni del motore, e non fare raggiungere al motore un regime di giri eccessivo.

20) Non toccare i componenti del motore che si riscaldano durante l’uso. Rischio di ustioni.

21) Nei modello con trazione, disinnestare l’innesto della trasmissione alle ruote prima di avviare il motore.

22) Utilizzare solo gli accessori approvati dal produttore della macchina.

23) Non utilizzare la macchina se gli accessori/utensili non sono installati nei punti previsti.

24) Disinnestare il dispositivo di taglio, fermare il motore e

staccare il cavo della candela (accertandosi che tutte le parti in movimento si siano completamente arrestate): – Durante il trasporto della macchina; – Ogni qualvolta si lasci la macchina incustodita. Nei modelli con avviamento elettrico, togliere anche la chiave; – Prima di rimuovere le cause di bloccaggio o disintasare il convogliatore di scarico; – Prima di controllare pulire o lavorare sulla macchina; – Dopo aver colpito un corpo estraneo. Verificare eventuali danni sulla macchina ed effettuare le necessarie riparazioni prima di usarla nuovamente.

25) Disinnestare il dispositivo di taglio e fermare il motore:

– Prima di fare rifornimento di carburante; – Ogni volta che si toglie o si rimonta il sacco di raccolta; – Ogni volta che si toglie o si rimonta il deflettore di scarico laterale; – Prima di regolare l’altezza di taglio se questa operazione non può essere eseguita dalla postazione del conducente.

26) Durante il lavoro mantenere sempre la distanza di sicurezza dal dispositivo di taglio rotante, data dalla lunghezza

del manico. 27) Ridurre il gas prima di fermare il motore. Chiudere l’alimentazione del carburante al termine del lavoro, seguendo le istruzioni fornite sul libretto.

28) ATTENZIONE – In caso di rotture o incidenti durante il

lavoro, arrestare immediatamente il motore e allontanare la macchina in modo da non provocare ulteriori danni; nel caso di incidenti con lesioni personali o a terzi, attivare immediatamente le procedure di pronto soccorso più adeguate alla situazione in atto e rivolgersi ad una Struttura Sanitaria per le cure necessarie. Rimuovere accuratamente eventuali detriti che potrebbero arrecare danni o lesioni a persone o a animali qualora rimanessero inosservati. 29) ATTENZIONE – Il livello di rumorosità e di vibrazioni riportato nelle presenti istruzioni, sono valori massimi di utilizzo della macchina. L’impiego di un elemento di taglio sbilanciato, l’eccessiva velocità di movimento, l’assenza di manutenzione influiscono in modo significativo nelle emissioni sonore e nelle vibrazioni. Di conseguenza è necessario adottare delle misure preventive atte ad eliminare possibili danni dovuti ad un rumore elevato e alle sollecitazioni da vibrazioni; provvedere alla manutenzione della macchina, indossare cuffie antirumore, effettuare delle pause durante il lavoro.

D) MANUTENZIONE E MAGAZZINAGGIO

1) ATTENZIONE! – Staccare il cavo della candela e leggere le

relative istruzioni prima di iniziare qualsiasi intervento di pulizia o manutenzione. Indossare indumenti adeguati e guanti di lavoro in tutte le situazioni di rischio per le mani. 2) ATTENZIONE! – Non usare mai la macchina con parti usurate o danneggiate. I pezzi guasti o deteriorati devono essere sostituiti e mai riparati. Usare solo ricambi originali: l’uso di ricambi non originali e/o non correttamente montati compromette la sicurezza della macchina, può causare incidenti o lesioni personali e solleva il Costruttore da ogni obbligo o responsabilità.

3) Tutte le operazioni di manutenzione e di regolazione non

descritte in questo manuale devono essere eseguite dal vostro Rivenditore o da un Centro specializzato, che dispone delle conoscenze e delle attrezzature necessarie affinché il lavoro sia correttamente eseguito, mantenendo il grado di sicurezza originale della macchina. Operazioni eseguite presso strutture inadeguate o da persone non qualificate comportano il decadimento di ogni forma di Garanzia e di ogni obbligo o responsabilità del Costruttore.

4) Dopo ogni uso, scollegare il cavo della candela e controllare eventuali danni.

5) Mantenere serrati dadi e viti, per essere certi che la macchina sia sempre in condizioni sicure di funzionamento. Una manutenzione regolare è essenziale per la sicurezza e per mantenere il livello delle prestazioni.

6) Controllare regolarmente che le viti del dispositivo di taglio

siano serrate correttamente.

7) Indossare guanti da lavoro per maneggiare il dispositivo di

taglio, per smontarlo o rimontarlo.

8) Curare l’equilibratura del dispositivo di taglio quando viene

affilato. Tutte le operazioni riguardanti il dispositivo di taglio (smontaggio, affilatura, equilibratura, rimontaggio e/o sostituzione) sono lavori impegnativi che richiedono una specifica competenza oltre all’impiego di apposite attrezzature; per ragioni di sicurezza, occorre pertanto che siano sempre eseguiti presso un centro specializzato. 9) Durante le operazioni di regolazione della macchina, prestare attenzione ad evitare che le dita rimangano intrappolate fra il dispositivo di taglio in movimento e le parti fisse della macchina.

10) Non toccare il dispositivo di taglio fintanto che non sia stato

staccato il cavo della candela e che il dispositivo di taglio non sia completamente fermo. Durante gli interventi sul dispositivo di taglio, fare attenzione che il dispositivo di taglio può muoversi, anche se il cavo della candela è staccato.

11) Controllare di frequente la protezione di scarico laterale,

oppure la protezione di scarico posteriore, il sacco si raccolta. Sostituirli se danneggiati.

12) Sostituire gli adesivi che riportano istruzioni e messaggi di

avvertenza, se danneggiati.

13) Riporre la macchina in un luogo inaccessibile ai bambini.

14) Non riporre la macchina con della benzina nel serbatoio in

un locale dove i vapori di benzina potrebbero raggiungere una fiamma, una scintilla o una forte fonte di calore.

15) Lasciare raffreddare il motore prima di collocare la macchina in un qualsiasi ambiente.

16) Per ridurre il rischio di incendio, mantenere il motore, il silenziatore di scarico, l’alloggiamento della batteria e la zona di magazzinaggio della benzina liberi da residui d’erba, foglie o grasso eccessivo. Svuotare il sacco di raccolta e non lasciare contenitori con l’erba tagliata all’interno di un locale.

17) Per ridurre il rischio di incendi, controllare regolarmente

che non vi siano perdite di olio e/o carburante.

18) Se il serbatoio deve essere vuotato, effettuare questa operazione all’aperto e a motore freddo.

E) TRASPORTO E MOVIMENTAZIONE

1) Ogni volta che è necessario movimentare, sollevare, trasportare o inclinare la macchina occorre:

– Indossare robusti guanti da lavoro; – Afferrare la macchina in punti che offrano una presa sicura, tenendo conto del peso e della sua ripartizione IT - 2 – Impiegare un numero di persone adeguato al peso della macchina e alle caratteristiche del mezzo di trasporto o del posto nel quale deve essere collocata o prelevata – Assicurarsi che la movimentazione della macchina non produca perdite di benzina o causi danni o lesioni.

2) Durante il trasporto, assicurare adeguatamente la macchina mediante funi o catene.

G) TUTELA AMBIENTALE

1) La tutela dell’ambiente deve essere un aspetto rilevante e

prioritario nell’uso della macchina, a beneficio della convivenza civile e dell’ambiente in cui viviamo. Evitare di essere un elemento di disturbo nei confronti del vicinato. 2) Seguire scrupolosamente le norme locali per lo smaltimento di imballi, olii, benzina, filtri, parti deteriorate o qualsiasi elemento a forte impatto ambientale; questi rifiuti non devono essere gettati nella spazzatura, ma devono essere separati e conferiti agli appositi centri di raccolta, che provvederanno al riciclaggio dei materiali.

3) Seguire scrupolosamente le norme locali per lo smaltimento

dei materiali di risulta dopo il taglio.

4) Al momento della messa fuori servizio, non abbandonare la

macchina nell’ambiente, ma rivolgersi a un centro di raccolta, secondo le norme locali vigenti. – farsi trasportare dalla macchina; – usare la macchina per trainare o spingere carichi; – usare la macchina per la raccolta di foglie o detriti; – usare la macchina per regolarizzare siepi, o per il taglio di vegetazione di tipo non erboso; – utilizzare la macchina in più di una persona; – a zionare il dispositivo di taglio nei tratti non erbosi.

ETICHETTA DI IDENTIFICAZIONE

E COMPONENTI DELLA MACCHINA

(vedi figure a pag. ii) ivello potenza acustica Marchio di conformità CE Anno di fabbricazione Tipo di rasaerba Numero di matricola Nome e indirizzo del Costruttore Codice Articolo Potenza nominale e velocità massima di funzionamento motore

Questa macchina è una attrezzatura da giardinaggio e precisamente un rasaerba con operatore a piedi.

13. Dispositivo di taglio

14. Protezione di scarico posteriore

14a. Deflettore di scarico laterale (se previsto) 14b. Protezione di scarico laterale (se prevista)

15. Sacco di raccolta

17.  Acceleratore 18.  Leva freno motore / dispositivo di taglio 19.  Leva innesto trazione La macchina si compone essenzialmente di un motore, che aziona un dispositivo di taglio racchiuso in un carter, dotato di ruote e di un manico. Immediatamente dopo l’acquisto della macchina, trascrivere i numeri di identificazione (3 - 4 - 5) negli appositi spazi sull’ultima pagina del manuale. L’operatore è in grado di condurre la macchina e di azionare i comandi principali mantenendosi sempre dietro al manico, e quindi a distanza di sicurezza dal dispositivo di taglio rotante. L’allontanamento dell’operatore dalla macchina provoca l’arresto del motore e del dispositivo di taglio entro alcuni secondi. L’esempio della dichiarazione di conformità si trova nella penultima pagina del manuale. Uso previsto 21. Lento 22. Veloce 23. Starter 24. Arresto motore 25. Trazione inserita 26. Riposo 27.  Avviamento motore

36. Segnalatore contenuto sacco di raccolta:

alzato (a) = vuoto / abbassato (b) = pieno

CONOSCERE LA MACCHINA

DESCRIZIONE DELLA MACCHINA

Questa macchina è progettata e costruita per tagliare (e raccogliere) l’erba in giardini e aree erbose, di estensione rapportata alla capacità di taglio, eseguita con la presenza di un operatore a piedi. La presenza di accessori o di dispositivi specifici può evitare la raccolta dell’erba tagliata oppure produrre un effetto “mulching” con deposizione dell’erba tagliata sul terreno.

DESCRIZIONE DEI SIMBOLI RIPORTATI

SUI COMANDI (dove previsti) Uso improprio PRESCRIZIONI DI SICUREZZA - Il vostro rasaerba deve essere utilizzato con prudenza. A tale scopo, sulla macchina sono stati posti dei pittogrammi, destinati a ricordarvi le principali precauzioni d’uso. Il loro significato è spiegato qui di seguito. Vi raccomandiamo inoltre di leggere attentamente le norme di sicurezza riportate nell’apposito capitolo del presente libretto. Sostituire le etichette danneggiate o illeggibili. Qualsiasi altro impiego, difforme da quelli sopra citati, può rivelarsi pericoloso e causare danni a persone e/o cose. Rientrano nell’uso improprio (come esempio, ma non solo): – trasportare sulla macchina persone, bambini o animali;

ttenzione: Leggere il libretto di istruzioni prima di usare la macchina.

42. Rischio di espulsione. Tenere le persone al di fuori dell’area di lavoro, durante l’uso.

Tipologia di utente Questa macchina è destinata all’utilizzo da parte di consumatori, cioè operatori non professionisti. Questa macchina è destinata ad un “uso hobbistico” IT - 3

ischio di tagli. Dispositivo di taglio in movimento. Non introdurre mani o piedi all’interno dell’alloggiamento del dispositivo di taglio. Scollegare il cappuccio della candela e leggere le istruzioni prima di effettuare qualsiasi operazione di manutenzione o riparazione.

44. Solo per rasaerba con motore elettrico.

45. Solo per rasaerba con motore elettrico.

46. Rischio di tagli. Dispositivo di taglio. Non introdurre mani o piedi all’interno dell’alloggiamento del dispositivo

Per il motore e la batteria (se prevista) leggere i relativi manuali di istruzioni. NOTA - La corrispondenza fra i riferimenti contenuti nel testo e le rispettive figure (poste alle pagg. iii e seguenti) è data dal numero che precede ciascun paragrafo.

1. COMPLETARE IL MONTAGGIO

NOTA La macchina può essere fornita con alcuni componenti già montati. ATTENZIONE! Lo sballaggio e il completamento del montaggio devono essere effettuati su una superficie piana e solida, con spazio sufficiente alla movimentazione della macchina e degli imballi, avvalendosi sempre degli attrezzi appropriati. Lo smaltimento degli imballi deve avvenire secondo le disposizioni locali vigenti. Completare il montaggio della macchina, seguendo le indicazioni fornite nei fogli di istruzione che accompagnano ciascun componente da montare.

1.1 Collegamento batteria

• Modelli con avviamento elettrico a chiave Collegare il cavo della batteria al connettore del cablaggio generale del rasaerba.
• Modelli con avviamento elettrico a pulsante Inserire la batteria fornita nell’appostio vano presente sul motore (par. 3.2b, “III - “IV”).

2. DESCRIZIONE DEI COMANDI

NOTA Il significato dei simboli riportati sui comandi è spiegato nelle pagine precedenti.

2.1 Comando acceleratore

L’acceleratore è comandato dalla leva (1). Le posizioni della leva sono indicate dalla relativa targhetta. Su alcuni modelli è previsto un motore senza acceleratore.

2.2  Leva freno motore / dispositivo

di taglio Il freno del dispositivo di taglio è comandato dalla leva (1), che dovrà essere tenuta contro il manico per l’avviamento e durante il funzionamento del rasaerba. Il motore si arresta al rilascio della leva.

2.3 Leva innesto trazione (se presente)

Nei modelli con trazione, l’avanzamento del rasaerba avviene con la leva (1) spinta contro il manico. Il rasaerba smette di avanzare al rilascio della leva. L’avviamento del motore deve avvenire sempre con la trazione disinserita. ATTENZIONE! Per evitare di danneggiare la trasmissione, evitare di tirare all’indietro la macchina con la trasmissione innestata.

2.4 Regolazione altezza taglio

La regolazione dell’altezza di taglio si effettua per mezzo delle apposite leve (1). Le quattro ruote dovranno essere regolate alla medesima altezza. ESEGUIRE L’OPERAZIONE A DISPOSITIVO DI TAGLIO FERMO.

NOTA Questa macchina permette di effettuare la rasatura del prato in diverse modalità; prima di iniziare il lavoro è opportuno predisporre la macchina in base a come si intende eseguire la rasatura. ESEGUIRE L’OPERAZIONE A MOTORE SPENTO. 3.1a  Predisposizione per il taglio e la raccolta dell’erba nel sacco di raccolta: – Sollevare la protezione di scarico posteriore (1) e agganciare correttamente il sacco di raccolta (2) come indicato nella figura. 3.1b  Predisposizione per il taglio e lo scarico posteriore dell’erba: – Rimuovere il sacco di raccolta e assicurarsi che la protezione di scarico posteriore (1) rimanga stabilmente abbassata. – Nei modelli con possibilità di scarico laterale: accertarsi che la protezione di scarico laterale (4) sia abbassata e bloccata dalla leva di sicurezza (3). 3.1c  Predisposizione per il taglio e la sminuzzatura dell’erba (funzione “mulching” - se prevista): – Nei modelli con possibilità di scarico laterale: accertarsi che la protezione di scarico laterale (4) sia abbassata e bloccata dalla leva di sicurezza (3). – Sollevare la protezione di scarico posteriore (1) e introdurre il tappo deflettore (5) nell’apertura di scarico tenendolo leggermente inclinato verso destra; quindi fissarlo inserendo i due perni (6) nei fori previsti fino a provocare lo scatto del dente di aggancio (7). Per rimuovere il tappo deflettore (5), sollevare la protezione di scarico posteriore (1) e premere al centro in modo da sganciare il dente (7). 3.1d  Predisposizione per il taglio e lo scarico laterale dell’erba (se previsto) – Sollevare la protezione di scarico posteriore (1) e introdurre il tappo deflettore (5) nell’apertura di scarico tenendolo leggermente inclinato verso destra; quindi fissarlo inserendo i due perni (6) nei fori previsti fino a provocare lo scatto del dente di aggancio (7). – Spingere leggermente la leva di sicurezza (3) e sollevare la protezione di scarico laterale (4). – Inserire il deflettore di scarico laterale (8) come indicato nella figura. – Richiudere la protezione di scarico laterale (4) in modo che il deflettore di scarico laterale (8) risulti bloccato. IT - 4 Per rimuovere il deflettore di scarico laterale: – Spingere leggermente la leva di sicurezza (3) e sollevare la protezione di scarico laterale (4). – Sganciare il deflettore di scarico laterale (8). Per rimuovere il tappo deflettore: – Sollevare la protezione di scarico posteriore (1); – Premere al centro in modo da sganciare il dente (7).

3.2 Avviamento del motore

Per l’avviamento, seguire le indicazioni del libretto del motore. 3.2a

• Modelli con avviamento manuale (“I - “II”) Tirare la leva del freno del dispositivo di taglio (1) contro il manico e dare un deciso strappo dalla manopola della fune di avviamento (2).
• Modelli con avviamento elettrico a chiave Tirare la leva del freno del dispositivo di taglio (1) contro il manico e ruotare la chiave di contatto (3). 3.2b
• Modelli con avviamento elettrico a pulsante (“III - “IV”) – Inserire la batteria fornita nell’apposito vano presente sul motore (4); (seguire le istruzioni contenute nel manuale istruzioni del motore). – Inserire a fondo la chiave (se presente) (5). – Tirare la leva freno motore/dispositivo di taglio verso il manico (1). NOTA La leva freno motore / dispositivo di taglio deve essere mantenuta tirata per evitare l’arresto del motore. – Premere il pulsante di avviamento e tenerlo premuto fino all’accensione del motore (6).

3.3 Taglio dell’erba

L’aspetto del prato sarà migliore se i tagli saranno effettuati sempre alla stessa altezza e alternativamente nelle due direzioni. Quando il sacco di raccolta diventa troppo pieno, la raccolta dell’erba non è più efficiente e il rumore del rasaerba cambia. Per rimuovere e svuotare il sacco di raccolta, – arrestare il motore e attendere l’arresto del dispositivo di taglio; – sollevare la protezione di scarico posteriore, afferrare la maniglia e rimuovere il sacco di raccolta mantenendolo in posizione eretta.

• N el caso di “mulching” o scarico posteriore dell’erba: evitare sempre di asportare una ingente quantità d’erba. Non asportare mai più di un terzo dell’altezza totale dell’erba in una sola passata! Adeguare la velocità di avanzamento alle condizioni del prato e alla quantità di erba asportata.
• Nel caso di scarico laterale (se previsto): è consigliabile effettuare un percorso che eviti di scaricare l’erba tagliata dalla parte del prato ancora da tagliare.
• Nel caso di sacco di raccolta con dispositivo segnalatore del contenuto (se previsto): durante il lavoro, con il dispositivo di taglio in movimento, il segnalatore rimane sollevato fintanto che il sacco di raccolta è in grado di ricevere l’erba tagliata; quando si abbassa, significa che il sacco di raccolta si è riempito e occorre svuotarlo. Consigli per la cura del prato Ogni tipologia di erba presenta caratteristiche diverse e può ri- chiedere quindi diverse modalità per la cura del prato; leggere sempre le indicazioni contenute nelle confezioni delle sementi riguardo l’altezza di rasatura, rapportate alle condizioni di crescita della zona in cui si opera. Occorre tenere presente che la maggior parte dell’erba è composta da uno stelo e da una o più foglie. Se le foglie vengono tagliate completamente, il prato si danneggia e la ricrescita sarà più difficile. In linea generale, possono valere le seguenti indicazioni: – un taglio troppo basso provoca strappi e diradamenti nel tappeto erboso, con un aspetto “a macchie”; – in estate, il taglio deve essere più alto per evitare il disseccamento del terreno; – non tagliare l’erba quando è bagnata; ciò può ridurre l’efficienza del dispositivo di taglio per l’erba che vi si attacca e provocare strappi nel tappeto erboso; – nel caso di erba particolarmente alta, è bene eseguire una prima rasatura alla massima altezza consentita dalla macchina, seguita da una seconda rasatura a distanza di due o tre giorni.

3.4 Termine del lavoro

Al termine del lavoro, rilasciare la leva (1) del freno e scollegare il cappuccio della candela (2).

• Modelli con avviamento elettrico a chiave Togliere la chiave di contatto (3).
• Modelli con avviamento elettrico a pulsante Premere la linguetta (5) e rimuovere la chiave di consenso (4). ATTENDERE L’ARRESTO DEL DISPOSITIVO DI TAGLIO prima di effettuare qualsiasi tipo di intervento.

4. MANUTENZIONE ORDINARIA

Conservare il rasarba in luogo asciutto. IMPORTANTE La manutenzione regolare e accurata è indispensabile per mantenere nel tempo i livelli di sicurezza e le prestazioni originali della macchina. Ogni operazione di regolazione o manutenzione deve essere eseguita a motore fermo, con il cavo della candela staccato. 1) Indossare robusti guanti da lavoro prima di ogni intervento di pulizia, manutenzione o regolazione sulla macchina. 2) Lavare accuratamente la macchina con acqua dopo ogni taglio; rimuovere i detriti d’erba e il fango accumulati all’interno dello chassis per evitare che, disseccandosi, possano rendere difficoltoso il successivo avviamento. 3) L a verniciatura della parte interna dello chassis può staccarsi nel tempo per l’azione abrasiva dell’erba tagliata; in questo caso, intervenire tempestivamente ritoccando la verniciatura con una pittura antiruggine, per prevenire la formazione di ruggine che porterebbe alla corrosione del metallo. 4) Nel caso fosse necessario accedere alla parte inferiore, inclinare la macchina esclusivamente dal lato indicato sul libretto del motore, seguendo le relative istruzioni, accertandosi della stabilità della machina prima di eseguire qualsisi tipo di intervento. Nei modelli che prevedono lo scarico laterale, occorre rimuovere il deflettore di scarico (se montato - vedi 3.1.d). 5) Evitare di versare benzina sulle parti in plastica del motore o della macchina per evitare di danneggiarle, e ripulire immediatamente ogni traccia di benzina eventualmente versata. La garanzia non copre i danni alle parti in plastica IT - 5 causati dalla benzina. 6) Per il lavaggio interno dello chassis, utilizzare l’apposito attacco per il tubo dell’acqua (se previsto) (4.4). Per effettuare il lavaggio, portare l’altezza di taglio in posizione completamente abbassata, quindi avviare il motore e innestare il dispositivo di taglio, rimanendo sempre dietro il manico del rasaerba. 7) Per assicurare il buon funzionamento e la durata della macchina, è buona norma sostituire periodicamente l’olio del motore, secondo la periodicità indicata nel Manuale di Istruzioni del motore stesso. Lo scarico dell’olio può essere eseguito presso un centro specializzato, oppure aspirandolo dal bocchettone di riempimento per mezzo di una siringa, tenendo presente che può essere necessario ripetere l’operazione alcune volte per essere certi del completo svuotamento del carter. Accertarsi di aver ripristinato il livello dell’olio, prima di usare nuovamente la macchina.

(se non fornito in dotazione) Sminuzza finemente l’erba tagliata e la lascia sul prato, in alternativa alla raccolta nel sacco di raccolta (per macchine predisposte).

Cosa fare se ... Origine del problema Azione correttiva

1. Il rasaerba a benzina non funziona

4.1 Manutenzione del dispositivo di taglio

Ogni intervento sul dispositivo di taglio è opportuno che venga eseguito presso un Centro specializzato, che dispone delle attrezzature più idonee. Su questa macchina è previsto l’impiego di un dispositivo di taglio risportante il codice indicato nella tabella a pagina ii. Data l’evoluzione del prodotto, il dispositivo di taglio sopra citato potrebbe essere sostituito nel tempo da altro, con caratteristiche analoghe di intercambiabilità e sicurezza di funzionamento. Rimontare il dispositivo di taglio (2) con il codice rivolto verso il terreno, seguendo la sequenza indicata nella figura. Serrare la vite centrale (1) con una chiave dinamometrica, tarata a 35-40 Nm. Manca l’olio o la benzina nel motore Procedere al controllo dei livelli dell’olio e della benzina La candela e il filtro non sono in buono stato Pulire la candela e il filtro che possono essere imbrattati o sostituirli Non è stata svuotata la benzina dal rasaerba alla fine della scorsa stagione Il galleggiante può essere bloccato; inclinate il rasaerba dal lato del carburatore

2. L’erba tagliata non viene più raccolta nel sacco

4.2 Regolazione della trazione

Nei modelli con trazione, la giusta tensione della cinghia si ottiene per mezzo del dado (1), fino ad ottenere la misura indicata (6 mm). Il dispositivo di taglio ha ricevuto un colpo Affilare il dispositivo di taglio o sostituirlo. Verificare le alette che orientano l’erba verso il sacco di raccolta L’interno dello chassis è sporco Pulire l’interno dello chassis per facilitare l’evacuazione dell’erba verso il sacco di raccolta

3. L’erba si taglia con difficoltà

Il dispositivo di taglio non è in buono stato

4.3 Ricarica della batteria (se prevista)

• Modelli con avviamento elettrico a chiave Per ricaricare una batteria scarica, collegarla al carica batterie (1) secondo le istruzioni del libretto di manutenzione della batteria. Non collegare il carica batteria direttamente al morsetto del motore. Non è possibile avviare il motore utilizzando il carica batteria come fonte di alimentazione, poiché quest’ultimo potrebbe danneggiarsi. Se si prevede di non utilizzare il rasaerba per un lungo periodo, scollegare la batteria dal cablaggio del motore, assicurando comunque un buon livello di carica.
• Modelli con avviamento elettrico a pulsante Per le istruzioni riguardanti l’autonomia, la ricarica, il rimessaggio e la manutenzione della batteria, seguire le istruzioni contenute nel manuale istruzioni del motore. Affilare il dispositivo di taglio o sostituirlo.

4. La macchina comincia a vibrare in modo anomalo

Danneggiamento o parti allentate Fermare la macchina e staccare il cavo della candela Verificare eventuali danneggiamenti Controllare se vi siano parti allentate e serrarle Provvedere alle verifiche, sostituzioni o riparazioni presso un Centro Specializzato

ATTENZIONE! Per la vostra sicurezza è tassativamente vietato montare qualsiasi altro accessorio oltre a quelli inclusi nell’elenco seguente, progettati espressamente per il modello e il tipo della vostra macchina. In caso di qualsiasi dubbio o problema, non esitate a contattare il Servizio Assistenza più vicino o il Vostro Rivenditore. IT - 6

Dichiara sotto la propria responsabilità, che la macchina: Tosaerba con conducente a piedi / taglio erba a) Tipo / Modello Base CR/CS 434 b) Mese/Anno di costruzione c) Matricola d) Motore

É conforme alle specifiche delle direttive:

Riferimento alle Norme armonizzate:

N°0197 – TÜV Rheinland LGA Products GmbH Tillystrasse 2, 90431 Nürnberg – Germany EN 55012:2007+A1:2009 EN ISO 14982:2009 g) Livello di potenza sonora misurato h) Livello di potenza sonora garantito

i) Ampiezza di taglio

n) Persona autorizzata a costituire il Fascicolo Tecnico: o) Castelfranco V.to, 21.06.2018 171513902_9

ST. S.p.A. Via del Lavoro, 6 31033 Castelfranco Veneto (TV) - Italia Senior VP R&D & Engineering Maurizio Tursini DICHIARAZIONE CE DI CONFORMITÁ (Istruzioni Originali) (Direttiva Macchine 2006/42/CE, Allegato II, parte A)

Dichiara sotto la propria responsabilità, che la macchina: Tosaerba con conducente a piedi / taglio erba a) Tipo / Modello Base CR/CS 484 b) Mese/Anno di costruzione c) Matricola d) Motore

É conforme alle specifiche delle direttive:

Riferimento alle Norme armonizzate:

N°0197 – TÜV Rheinland LGA Products GmbH Tillystrasse 2, 90431 Nürnberg – Germany EN 55012:2007+A1:2009 EN ISO 14982:2009 g) Livello di potenza sonora misurato h) Livello di potenza sonora garantito

i) Ampiezza di taglio

n) Persona autorizzata a costituire il Fascicolo Tecnico: o) Castelfranco V.to, 05.09.2018 171513903_9

ST. S.p.A. Via del Lavoro, 6 31033 Castelfranco Veneto (TV) - Italia Senior VP R&D & Engineering Maurizio Tursini DICHIARAZIONE CE DI CONFORMITÁ (Istruzioni Originali) (Direttiva Macchine 2006/42/CE, Allegato II, parte A)

Dichiara sotto la propria responsabilità, che la macchina: Tosaerba con conducente a piedi / taglio erba a) Tipo / Modello Base CR/CS 534 b) Mese/Anno di costruzione c) Matricola d) Motore

É conforme alle specifiche delle direttive:

Riferimento alle Norme armonizzate:

N°0197 – TÜV Rheinland LGA Products GmbH Tillystrasse 2, 90431 Nürnberg – Germany EN 55012:2007+A1:2009 EN ISO 14982:2009 g) Livello di potenza sonora misurato h) Livello di potenza sonora garantito

i) Ampiezza di taglio

n) Persona autorizzata a costituire il Fascicolo Tecnico: o) Castelfranco V.to, 22.06.2018 171513904_9
