NÁVOD K OBSLUZE BL 510 SQE ST 170 LS ALPINA

[2] Jmenovitý výkon * [3] Maximální rychlost činnosti motoru * [4] Hmotnost stroje * [5] Šířka sečení [6] Úroveň akustického tlaku [7] Nepřesnost měření [8] Úroveň zaručeného akustického [9] Úroveň zaručeného akustického výkonu [10] Úroveň vibrací [11] Rozměry (délka/šířka/výška) [12] Kód sekacího zařízení [13] Příslušenství [14] Sada pro Mulčování

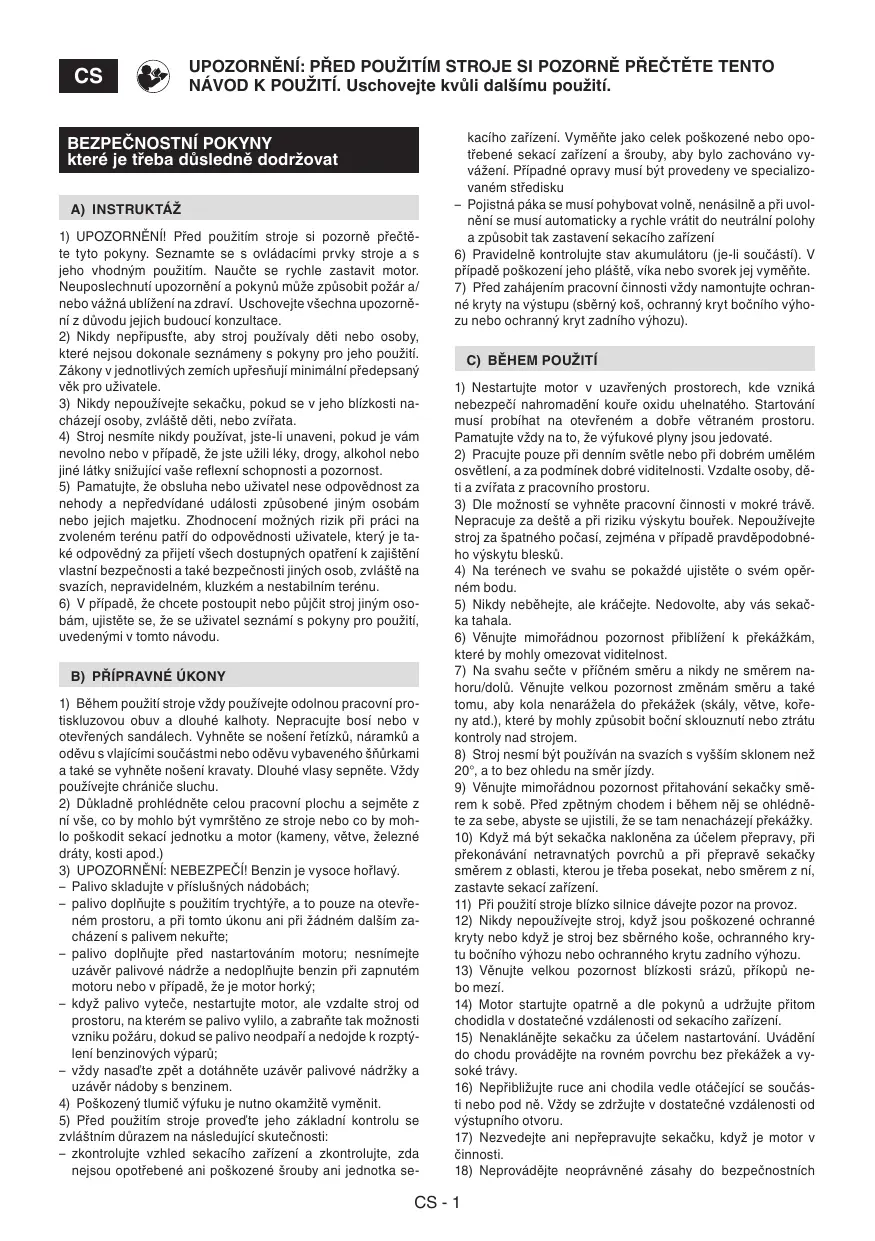

UPOZORNĚNÍ: PŘED POUŽITÍM STROJE SI POZORNĚ PŘEČTĚTE TENTO NÁVOD K POUŽITÍ. Uschovejte kvůli dalšímu použití.

které je třeba důsledně dodržovat A) INSTRUKTÁŽ

1) UPOZORNĚNÍ! Před použitím stroje si pozorně přečtěte tyto pokyny. Seznamte se s ovládacími prvky stroje a s

jeho vhodným použitím. Naučte se rychle zastavit motor. Neuposlechnutí upozornění a pokynů může způsobit požár a/ nebo vážná ublížení na zdraví. Uschovejte všechna upozornění z důvodu jejich budoucí konzultace.

2) Nikdy nepřipusťte, aby stroj používaly děti nebo osoby,

které nejsou dokonale seznámeny s pokyny pro jeho použití. Zákony v jednotlivých zemích upřesňují minimální předepsaný věk pro uživatele.

3) Nikdy nepoužívejte sekačku, pokud se v jeho blízkosti nacházejí osoby, zvláště děti, nebo zvířata.

4) Stroj nesmíte nikdy používat, jste-li unaveni, pokud je vám

nevolno nebo v případě, že jste užili léky, drogy, alkohol nebo jiné látky snižující vaše reflexní schopnosti a pozornost.

5) Pamatujte, že obsluha nebo uživatel nese odpovědnost za

nehody a nepředvídané události způsobené jiným osobám nebo jejich majetku. Zhodnocení možných rizik při práci na zvoleném terénu patří do odpovědnosti uživatele, který je také odpovědný za přijetí všech dostupných opatření k zajištění vlastní bezpečnosti a také bezpečnosti jiných osob, zvláště na svazích, nepravidelném, kluzkém a nestabilním terénu. 6) V případě, že chcete postoupit nebo půjčit stroj jiným osobám, ujistěte se, že se uživatel seznámí s pokyny pro použití, uvedenými v tomto návodu.

1) Během použití stroje vždy používejte odolnou pracovní protiskluzovou obuv a dlouhé kalhoty. Nepracujte bosí nebo v

otevřených sandálech. Vyhněte se nošení řetízků, náramků a oděvu s vlajícími součástmi nebo oděvu vybaveného šňůrkami a také se vyhněte nošení kravaty. Dlouhé vlasy sepněte. Vždy používejte chrániče sluchu.

2) Důkladně prohlédněte celou pracovní plochu a sejměte z

ní vše, co by mohlo být vymrštěno ze stroje nebo co by mohlo poškodit sekací jednotku a motor (kameny, větve, železné dráty, kosti apod.)

3) UPOZORNĚNÍ: NEBEZPEČÍ! Benzin je vysoce hořlavý.

– Palivo skladujte v příslušných nádobách; – palivo doplňujte s použitím trychtýře, a to pouze na otevřeném prostoru, a při tomto úkonu ani při žádném dalším zacházení s palivem nekuřte; – palivo doplňujte před nastartováním motoru; nesnímejte uzávěr palivové nádrže a nedoplňujte benzin při zapnutém motoru nebo v případě, že je motor horký; – když palivo vyteče, nestartujte motor, ale vzdalte stroj od prostoru, na kterém se palivo vylilo, a zabraňte tak možnosti vzniku požáru, dokud se palivo neodpaří a nedojde k rozptýlení benzinových výparů; – vždy nasaďte zpět a dotáhněte uzávěr palivové nádržky a uzávěr nádoby s benzinem.

4) Poškozený tlumič výfuku je nutno okamžitě vyměnit.

5) Před použitím stroje proveďte jeho základní kontrolu se

zvláštním důrazem na následující skutečnosti: – zkontrolujte vzhled sekacího zařízení a zkontrolujte, zda nejsou opotřebené ani poškozené šrouby ani jednotka se- kacího zařízení. Vyměňte jako celek poškozené nebo opotřebené sekací zařízení a šrouby, aby bylo zachováno vyvážení. Případné opravy musí být provedeny ve specializovaném středisku – Pojistná páka se musí pohybovat volně, nenásilně a při uvolnění se musí automaticky a rychle vrátit do neutrální polohy a způsobit tak zastavení sekacího zařízení

6) Pravidelně kontrolujte stav akumulátoru (je-li součástí). V

případě poškození jeho pláště, víka nebo svorek jej vyměňte. 7) Před zahájením pracovní činnosti vždy namontujte ochranné kryty na výstupu (sběrný koš, ochranný kryt bočního výhozu nebo ochranný kryt zadního výhozu).

1) Nestartujte motor v uzavřených prostorech, kde vzniká

nebezpečí nahromadění kouře oxidu uhelnatého. Startování musí probíhat na otevřeném a dobře větraném prostoru. Pamatujte vždy na to, že výfukové plyny jsou jedovaté.

2) Pracujte pouze při denním světle nebo při dobrém umělém

osvětlení, a za podmínek dobré viditelnosti. Vzdalte osoby, děti a zvířata z pracovního prostoru.

3) Dle možností se vyhněte pracovní činnosti v mokré trávě.

Nepracuje za deště a při riziku výskytu bouřek. Nepoužívejte stroj za špatného počasí, zejména v případě pravděpodobného výskytu blesků.

4) Na terénech ve svahu se pokaždé ujistěte o svém opěrném bodu.

5) Nikdy neběhejte, ale kráčejte. Nedovolte, aby vás sekačka tahala.

6) Věnujte mimořádnou pozornost přiblížení k překážkám,

které by mohly omezovat viditelnost.

7) Na svahu sečte v příčném směru a nikdy ne směrem nahoru/dolů. Věnujte velkou pozornost změnám směru a také

tomu, aby kola nenarážela do překážek (skály, větve, kořeny atd.), které by mohly způsobit boční sklouznutí nebo ztrátu kontroly nad strojem.

8) Stroj nesmí být používán na svazích s vyšším sklonem než

20°, a to bez ohledu na směr jízdy. 9) Věnujte mimořádnou pozornost přitahování sekačky směrem k sobě. Před zpětným chodem i během něj se ohlédněte za sebe, abyste se ujistili, že se tam nenacházejí překážky.

10) Když má být sekačka nakloněna za účelem přepravy, při

překonávání netravnatých povrchů a při přepravě sekačky směrem z oblasti, kterou je třeba posekat, nebo směrem z ní, zastavte sekací zařízení.

11) Při použití stroje blízko silnice dávejte pozor na provoz.

12) Nikdy nepoužívejte stroj, když jsou poškozené ochranné

kryty nebo když je stroj bez sběrného koše, ochranného krytu bočního výhozu nebo ochranného krytu zadního výhozu.

13) Věnujte velkou pozornost blízkosti srázů, příkopů nebo mezí.

14) Motor startujte opatrně a dle pokynů a udržujte přitom

chodidla v dostatečné vzdálenosti od sekacího zařízení.

15) Nenaklánějte sekačku za účelem nastartování. Uvádění

do chodu provádějte na rovném povrchu bez překážek a vysoké trávy.

16) Nepřibližujte ruce ani chodila vedle otáčející se součásti nebo pod ně. Vždy se zdržujte v dostatečné vzdálenosti od

17) Nezvedejte ani nepřepravujte sekačku, když je motor v

18) Neprovádějte neoprávněné zásahy do bezpečnostních

CS - 1 zařízení ani je nevyřazujte z činnosti.

19) Neměňte seřízení motoru a nedovolte, aby motor dosáhl

příliš vysokých otáček.

20) Nedotýkejte se součástí motoru, které se během použití

ohřívají. Hrozí riziko popálení!

21) U modelů s pohonem před uvedením motoru do chodu vyřaďte náhon na kola.

22) Používejte výhradně příslušenství schválené výrobcem

23) Nepoužívejte stroj když příslušenství/nástroje není/nejsou

nainstalováno/nainstalovány v určených místech. 24) Vyřaďte sekací zařízení, zastavte motor a odpojte napájecí kabel svíčky (a ujistěte se, že jsou všechny pohybující se součásti úplně zastavené): – Během přepravy stroje; – při ponechání stroje bez dozoru. U modelů s elektrickým zapalováním také vyjměte klíč; – před odstraňováním příčin zablokování nebo před odstraňováním ucpání vyhazovacího kanálu; – před kontrolou, čištěním nebo prováděním jakýchkoliv prací na stroji; – po zásahu cizího předmětu. Před opětovným použitím stroje zkontrolujte případné škody na stroji a proveďte potřebné opravy.

25) Vyřaďte sekací zařízení a zastavte motor:

– Před doplňováním paliva; – při každém sejmutí nebo zpětném nasazení sběrného koše; – při každém sejmutí nebo zpětném nasazení vychylovače bočního výhozu; – před výškovým nastavením, když jej nelze provést z místa obsluhy. 26) Během pracovní činnosti udržujte bezpečnostní vzdálenost od otáčejícího se sekacího zařízení, vymezenou délkou rukojeti.

27) Před zastavením motoru uberte plyn. Po skončení pracovní činnosti zavřete přívod paliva podle pokynů uvedených

28) UPOZORNĚNÍ – V případě zlomení nebo nehody během

pracovní činnosti okamžitě zastavte motor a oddalte stroj, aby se zabránilo dalším škodám; v případě nehod s ublížením na zdraví třetím osobám okamžitě uveďte do praxe postupy první pomoci nejvhodnější pro danou situaci a obraťte se na zdravotní středisko ohledně potřebného ošetření. Odstraňte jakoukoli případnou suť, která by mohla způsobit škody a ublížení na zdraví osob nebo zvířat ponechaných bez dozoru.

29) UPOZORNĚNÍ – Úroveň hluku a vibrací uvedená v tomto

návodu představuje maximální hodnotu použití stroje. Použití nevyváženého sekacího prvku, příliš vysoká rychlost pohybu a chybějící údržba výrazně ovlivňují akustické emise a vibrace. Proto je třeba přijmout preventivní opatření pro odstranění možných škod způsobených vysokým hlukem a namáháním v důsledku vibrací; zajistěte údržbu stroje, používejte chrániče sluchu a během pracovní činnosti dělejte přestávky.

D) ÚDRŽBA A SKLADOVÁNÍ

1) UPOZORNĚNÍ! – Před každým čištěním nebo údržbou

stroje odpojte kabel svíčky a přečtěte si příslušné pokyny. Ve všech situacích, kde hrozí vašim rukám nebezpečí zranění, používejte vhodný oděv a pracovní rukavice.

2) UPOZORNĚNÍ! – Nikdy nepoužívejte stroj, který má opotřebované nebo poškozené součásti. Vadné nebo opotřebované

součásti musí být nahrazeny a nikdy nesmí být opravovány. Používejte pouze originální náhradní díly: Použití neoriginálních a/nebo nesprávně namontovaných náhradních dílů může způsobit nehody nebo ublížení na zdraví osob a zbavuje Výrobce jakékoli povinnosti nebo odpovědnosti.

3) Všechny operace seřizování a údržby, které nejsou popsány v tomto návodu, musí být provedeny vaším Prodejcem

nebo autorizovaným servisním střediskem, které disponuje potřebnými znalostmi a vybavením, potřebným pro správné provedení uvedených operací při současném dodržení původní bezpečnostní úrovně stroje. Operace prováděné u neautorizovaných organizací nebo operace prováděné nekvalifikovaným personálem způsobí propadnutí jakékoli formy záruky a jakékoli povinnosti nebo odpovědnosti Výrobce.

4) Po každém použití odpojte kabel svíčky a zkontrolujte případné škody.

5) Pravidelně kontrolujte utažení matic a šroubů, abyste si

mohli být stále jisti bezpečným a funkčním stavem stroje. Pravidelná údržba je zásadou pro bezpečnost a pro zachování původní výkonnosti.

6) Pravidelně kontrolujte, zda jsou šrouby sekacího zařízení

7) Při manipulaci se sekacím zařízením, při jeho demontáži

nebo zpětné montáži používejte pracovní rukavice.

8) Při ostření sekacího zařízení dbejte na jeho vyvážení.

Všechny operace týkající se sekacího zařízení (demontáž, ostření, vyvažování, zpětná montáž a/nebo výměna) představují velice náročné práce, které vyžadují specifické znalosti a použití příslušných zařízení; z bezpečnostních důvodů je proto zapotřebí, aby byly pokaždé provedeny ve specializovaném středisku.

9) Během operací seřizování stroje věnujte pozornost tomu,

abyste zabránili uvíznutí prstů mezi pohybujícím se sekacím zařízením a pevnými součástmi stroje.

10) Nedotýkejte se sekacího zařízení, pokud není odpojen

kabel svíčky a dokud sekací zařízení není úplně zastaveno. Během zásahů na sekacím zařízení dávejte pozor na to, že sekací zařízení se může pohybovat, i když je kabel svíčky odpojen.

11) Pravidelně kontrolujte ochranný kryt bočního výhozu,

ochranný kryt zadního výhozu nebo sběrný koš. V případě jejich poškození je vyměňte.

12) Poškozené výstražné štítky s pokyny a s varováními vyměňte za nové.

13) Stroj odkládejte na místo, které není přístupné dětem.

14) Neskladujte stroj s benzinem v nádrži v místnosti, ve které

by benzinové výpary mohly dosáhnout plamene, jiskry nebo silného zdroje tepla.

15) Před umístěním stroje v jakémkoli prostředí nechte vychladnout motor.

16) Abyste snížili riziko požáru, očistěte před uskladněním

motor, výfuk, prostor pro uložení akumulátoru a prostor pro skladování benzinu od zbytků trávy, listí a přebytečného maziva. Vyprázdněte sběrný koš a nenechávejte nádoby s posekanou trávou uvnitř místnosti.

17) Pro snížení rizika požáru pravidelně kontrolujte, zda nedochází k únikům oleje a/nebo paliva.

18) Je-li nutné vypustit palivovou nádrž, provádějte tuto operaci na otevřeném prostoru a při vychladlém motoru.

E) PŘEPRAVA A MANIPULACE

1) Při příležitosti každé manipulace se strojem, jeho zvedání,

přepravě nebo naklánění je třeba: – Používat silné pracovní rukavice; – uchopit stroj v místech, která umožňují bezpečný úchop, a mít přitom na paměti hmotnost stroje a její rozložení; – použít počet osob úměrný hmotnosti stroje a charakteristikám přepravního prostředku nebo místa, do kterého má být stroj umístěn nebo ze kterého má být odebrán; – ujistit se, že při pohybu stroje nedochází k úniku benzinu, ke vzniku škod nebo zranění. CS - 2

2) Během přepravy náležitě zajistěte stroj lany nebo řetězy.

G) OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

1) Ochrana životního prostředí musí představovat významný

a prioritní aspekt použití stroje ve prospěch občanského spolužití a prostředí, v němž žijeme. Vyvarujte se toho, abyste byli rušivým prvkem ve vztahu s vašimi sousedy.

2) Důkladně dodržujte místní normy pro likvidaci obalů, olejů,

benzinu, filtrů, opotřebených součástí nebo jakéhokoli prvku se silným dopadem na životní prostředí; tyto odpadky nesmí být odhozeny do běžného odpadu, ale musí být odděleny a odevzdány do příslušných sběrných středisek, která zajistí recyklaci materiálů.

3) Důsledně dodržujte místní předpisy týkající se likvidace

materiálu vzniklého sekáním. 4) Při vyřazení stroje z provozu jej nenechávejte volně v přírodě, ale obraťte se na sběrné středisko v souladu s platnými místními předpisy

Tento stroj je zařízením pro práce na zahradě, konkrétně sekačkou se stojící obsluhou. K hlavním součástem stroje patří motor, který uvádí do činnosti sekací zařízení uzavřené v ochranném krytu, kola a rukojeť. Obsluha je schopna obsluhovat stroj a používat hlavní ovládací prvky tak, že se bude vždy zdržovat za rukojetí, tedy v bezpečné vzdálenosti od otáčejícího se sekacího zařízení. Vzdálení obsluhy od stroje způsobí zastavení motoru a sekacího zařízení v průběhu několika sekund. Určené použití Tento stroj byl navržen a vyroben pro sekání (a sběr) trávy v zahradách a na travnatých porostech, což se provádí v přítomnosti stojící obsluhy v rozsahu úměrném kapacitě sekání. Přítomnost příslušenství nebo specifických zařízení umožňuje vyhnout se sběru posečené trávy nebo ji mulčovat s ukládáním posečené trávy na terén. Druhy uživatelů Tento stroj je určen k použití ze strany spotřebitelů, tedy neprofesionální obsluhy. Tento stroj je určen pro použití „domácími kutily“. Nevhodné použití Jakékoli jiné použití, které se liší od výše uvedených použití, může být nebezpečné a může způsobit ublížení na zdraví osob a/nebo škody na majetku. Do nevhodného použití patří (například, ale nejen): – Převážení osob, dětí nebo zvířat na stroji; – nechat se převážet strojem; – používání stroje k tažení nebo tlačení nákladů; – používání stroje pro sběr listí nebo sutě; – používání stroje pro úpravu živých plotů nebo pro sečení netravnatých porostů; – používání stroje více než jednou osobou; – aktivace sekacího zařízení na úsecích bez travnatého porostu.

IDENTIFIKAČNÍ ŠTÍTEK

(viz obrázky na str. ii) Úroveň akustického výkonu Označení shody CE Rok výroby Typ sekačky Výrobní číslo Název a adresa Výrobce Kód Výrobku Jmenovitý výkon a maximální rychlost činnosti motoru 9. Hmotnost v kg

14. Ochranný kryt zadního výhozu

14a. Vychylovač bočního výhozu (je-li součástí) 14b. Ochranný kryt bočního výhozu (je-li součástí)

18. Páka brzdy motoru / sekacího zařízení

19. Páka zařazení náhonu

Okamžitě po zakoupení stroje si přepište identifikační čísla (3 4 - 5) na příslušná místa na poslední straně návodu. Příklad prohlášení o shodě se nachází na předposlední straně návodu. POPIS SYMBOLŮ UVEDENÝCH NA OVLÁDACÍCH PRVCÍCH (jsou-li součástí)

omalu Rychle Sytič Zastavení motoru Zařazený náhon Klidová poloha Startování motoru Signalizátor obsahu sběrného koše: zvednutý (a) = prázdný / spuštěný (b) = plný BEZPEČNOSTNĺ NAŘÍZENÍ - Vaše sekačka se musí používat opatrně. Za tímto účelem byly na stroj umístěny symboly, jejichž cílem je připomínat vám základní opatření související s použitím. Význam jednotlivých symbolů je následující. Dále vám doporučujeme, abyste si pozorně přečetli bezpečnostní pokyny uvedené v příslušné kapitole tohoto návodu. Vyměňte poškozené nebo nečitelné štítky.

pozornění: Před použitím stroje si přečtěte návod k použití.

42. Riziko vymrštění. Během použití zařízení udržujte osoby

mimo pracovní prostor.

43. Riziko pořezání. Pohybující se sekací zařízení. Nevkládejte

ruce ani nohy do prostoru uložení sekacího zařízení. Před provedením jakéhokoli úkonu údržby nebo opravy odpojte konektor svíčky a přečtěte si příslušné pokyny.

44. Platí pouze pro sekačku s elektrickým motorem.

45. Platí pouze pro sekačku s elektrickým motorem.

iziko pořezání. Sekací zařízení. Nevkládejte ruce ani nohy do prostoru uložení sekacího zařízení.

Informace ohledně motoru a akumulátoru (je-li součástí) si přečtěte v příslušných návodech k použití. POZNÁMKA - Vztah mezi odkazy uvedenými v textu a příslušnými obrázky (uvedenými na straně iii a na následujících stranách) je dán číslem, které předchází název každého odstavce.

POZNÁMKA Stroj může být dodán s některými již namontovanými součástmi. UPOZORNĚNÍ! Rozbalení a dokončení montáže musí být provedeno na rovné a pevné ploše s dostatečným prostorem pro manipulaci se strojem a s obaly a za použití vhodného nářadí. Likvidace obalů musí proběhnout v souladu s platnými místními předpisy. Dokončete montáž stroje podle pokynů dodaných na listech s pokyny, které provázejí každou součást určenou pro montáž.

1.1 Připojení akumulátoru

• Modely s elektrickým startováním prostřednictvím klíče Připojte kabel akumulátoru ke konektoru hlavní kabeláže sekačky.
• Modely s elektrickým startováním prostřednictvím tlačítka Vložte dodaný akumulátor do určeného prostoru na motoru (odst. 3.2b, “III - “IV”).

2. POPIS OVLÁDACÍCH PRVKŮ

POZNÁMKA Význam symbolů uvedených na ovládacích prvcích je vysvětlen na předchozích stranách.

2.1 Ovládací prvek akcelerátoru

Akcelerátor je ovládán pákou (1). Polohy této páky jsou uvedeny na příslušném štítku. Některé modely jsou vybaveny motorem bez akcelerátoru.

2.2  Páky brzdy motoru / sekacího

zařízení Brzda sekacího zařízení je ovládána pákou (1), která musí být během startování i během samotné činnosti sekačky přidržována u rukojeti. Při uvolnění páky dojde k zastavení motoru.

2.3 Páka zařazení náhonu (je-li součástí)

U modelů s pohonem se pojezd sekačky vpřed zahajuje zatlačením páky (1) směrem k rukojeti. K zastavení pojezdu sekačky dojde po uvolnění páky. Startování motoru musí být vždy provedeno s vyřazeným náhonem. UPOZORNĚNÍ! Aby se zabránilo poškození převodovky, netahejte stroj dozadu při zařazeném náhonu.

2.4 Nastavení výšky sečení

Nastavení výšky sečení se provádí prostřednictvím příslušných pák (1). Čtyři kola musí být nastavena do stejné výšky. OPERACI PROVEĎTE PŘI ZASTAVENÉM SEKACÍM ZAŘÍZENÍ.

POZNÁMKA Tento stroj umožňuje provést sekání trávníku různými způsoby; před zahájením pracovní činnosti je vhodné připravit stroj podle toho, jak hodláte provést sekání. PROVEĎTE OPERACI PŘI VYPNUTÉM MOTORU. 3.1a  Příprava pro sečení a sběr trávy do sběrného koše: – Nadzvedněte ochranný kryt zadního výhozu (1) a správně uchyťte sběrný koš (2); postupujte přitom dle obrázku. 3.1b  Příprava pro sečení trávy a její vyhazování dozadu: – Odložte koš a ujistěte se, že ochranný kryt zadního výhozu (1) zůstane stabilně spuštěný. – U modelů s možností bočního výhozu: Ujistěte se, že je ochranný kryt bočního výhozu (4) spuštěný a že je zajištěna pojistná páka (3). 3.1c  Příprava pro sečení trávy a její posečení nadrobno (funkce mulčování - je-li součástí): – U modelů s možností bočního výhozu: Ujistěte se, že je ochranný kryt bočního výhozu (4) spuštěný a že je zajištěna pojistná páka (3). – Nadzvedněte ochranný kryt zadního výhozu (1) a zaveďte vychylovací uzávěr (5) do výstupního ústí tak, že jej přidržíte mírně nakloněný doprava; poté jej upevněte vložením dvou čepů (6) do připravených otvorů až do zacvaknutí úchytného ozubu (7). Demontáž vychylovacího uzávěru (5) se provádí tak, že nadzvednete ochranný kryt zadního výhozu (1) a zatlačíte na střed, aby se odpojil ozub (7). 3.1d  Příprava pro sečení trávy a její boční vyhazování (je-li součástí) – Nadzvedněte ochranný kryt zadního výhozu (1) a zaveďte vychylovací uzávěr (5) do výstupního ústí tak, že jej přidržíte mírně nakloněný doprava; poté jej upevněte vložením dvou čepů (6) do připravených otvorů až do zacvaknutí úchytného ozubu (7). – Mírně zatlačte pojistnou páku (3) a zvedněte ochranný kryt bočního výhozu (4). – Vložte vychylovač bočního výhozu (8) a postupujte přitom podle obrázku. – Zavřete ochranný kryt bočního výhozu (4) tak, aby byl vychylovač bočního výhozu (8) zajištěn. Při demontáži vychylovače bočního výhozu: – Mírně zatlačte pojistnou páku (3) a zvedněte ochranný kryt bočního výhozu (4). – Uvolněte vychylovač bočního výhozu (8). K odstranění víka vychylovače: – Nadzvedněte ochranný kryt zadního výhozu 1. – Zatlačíte na střed, aby se odpojil ozub (7).

3.2 Startování motoru

Při startování postupujte dle pokynů uvedených v návodu k CS - 4 motoru. 3.2a

• Modely s manuálním startováním (“I - “II”) Přitáhnete páku brzdy sekacího zařízení (1) k rukojeti a rázně potáhnete za rukojeť startovacího lanka (2).
• Modely s elektrickým startováním prostřednictvím klíče Přitáhněte páku brzdy sekacího zařízení (1) k rukojeti a otočte klíčem zapalování (3). 3.2b
• Modely s elektrickým startováním prostřednictvím tlačítka (“III - “IV”) – Vložte dodaný akumulátor do určeného prostoru na motoru (4). (a postupujte dle pokynů uvedených v návodu k motoru). – Vložte bezpečnostní klíč (je-li součástí)(5). – Zatáhněte páku brzdy motoru / sekacího zařízení směrem k rukojeti (1). POZNÁMKA Brzdová páka motoru / sekacího zařízení musí být udržována zatažená, aby se zabránilo zastavení motoru. – Stiskněte tlačítko ke spuštění a podržte jej, dokud se nespustí motor (6).

Trávník bude mít lepší vzhled v případě, že bude vždy posečen do stejné výšky a střídavě ve dvou směrech. Když je sběrný koš naplněný příliš, sběr trávy přestává být účinný a dochází ke změně hluku sekačky. Pro sejmutí a vyprázdnění sběrného koše – vypněte motor a vyčkejte na zastavení sekacího zařízení; – nadzvedněte ochranný kryt zadního výhozu (2), uchopte rukojeť a sejměte sběrný koš, a to tak, že jej budete udržovat ve vzpřímené poloze.

• V případě mulčování nebo zadního výhozu trávy: Zabraňte odstraňování příliš velkého množství trávy. Nikdy neodstraňujte více než jednu třetinu celkové výšky trávy při jednom průjezdu! Přizpůsobte rychlost pojezdu stavu trávníku a množství trávy.
• V případě bočního výhozu (je-li součástí): doporučuje provést pojezd tak, aby se zabránilo vyhazování již posečené trávy na část trávníku, která má být teprve posečena.
• V případě sběrného koše se zařízením pro signalizaci obsahu (je-li součástí): Během pracovní činnosti s pohybujícím se sekacím zařízením zůstane signalizátor zvednutý, dokud je koš schopen přijímat posekanou trávu; když dojde k jeho spuštění dolů, znamená to, že je koš naplněn a je třeba provést jeho vyprázdnění. Rady pro péči o trávník Každý druh trávy se vyznačuje odlišnými vlastnostmi, a proto může být zapotřebí použít pro péči o trávník různé způsoby; pokaždé si přečtěte pokyny uvedené v baleních osiv, týkající se výšky sekání vzhledem k podmínkám růstu v dané oblasti. Je třeba mít stále na paměti, že větší část trávy je složena ze stébla a jednoho nebo více listů. Při úplném odseknutí listů dojde k poškození trávníku a obnovení růstu bude mnohem obtížnější. Všeobecně platí následující pokyny: – příliš nízké sekání způsobuje vytrhávání a prořídnutí travnatého porostu, charakterizované „skvrnitým“ vzhledem; – v létě musí být sečení vyšší, aby se zabránilo vysušení te- rénu; – nesekejte mokrou trávu; mohlo by to způsobit snížení účinnosti sekacího zařízení následkem trávy, která se na něm zachytává, a vytrhávání travnatého porostu; – v případě mimořádně vysoké trávy je vhodné provést první sekání s maximální dovolenou výškou stroje a poté provést druhé sekání až po dvou nebo třech dnech.

3.4 Ukončení pracovní činnosti

Po ukončení pracovní činnosti uvolněte páku (1) brzdy a odpojte konektor svíčky (2).

• Modely s elektrickým startováním prostřednictvím klíče Vytáhněte klíč zapalování (3).
• Modely s elektrickým startováním prostřednictvím tlačítka Stiskněte jazýček (5) a vyjměte klíč podmiňovacího signálu (4). Před provedením jakéhokoli zásahu VYČKEJTE NA ZASTAVENÍ SEKACÍHO ZAŘÍZENÍ.

Sekačku skladujte na suchém místě. DŮLEŽITÁ INF. Pro dlouhodobé zajištění úrovně bezpečnosti a původní výkonnosti stroje je nezbytná pravidelná a důkladná údržba. Jakákoli operace seřizování nebo údržby musí být provedena při zastaveném motoru, s odpojeným kabelem svíčky. 1) Před každým zásahem čištění, údržby nebo seřizování stroje si nasaďte silné pracovní rukavice. 2) Po každém sečení důkladně umyjte stroj vodou; odstraňte zbytky trávy a bahna nahromaděné uvnitř skříně, aby se zabránilo jejich zaschnutí, které by mohlo ztížit následné startování. 3) U modelů s lakovanou vnitřní částí skříně může časem dojít k odlupování laku následkem abrazivního působení sečené trávy; v takovém případě proveďte neodkladný zásah a obnovte lak antikorozním nátěrem, abyste předešli tvorbě rzi, která by mohla korodovat kov. 4) V případě, že by bylo třeba zajistit přístup ke spodní části, nakloňte stroj výhradně na stranu uvedenou v návodu k motoru a postupujte dle uvedených pokynů. Před provedením zásahu jakéhokoli druhu se ujistěte o stabilitě stroje. U modelů s bočním vyhazováním je třeba odmontovat vyhazovací vychylovač (je-li namontován - viz 3.1.d). 5) Zabraňte rozlití benzinu na umělohmotné součásti motoru nebo stroje; zabráníte tak jejich poškození a v případě, že k vylití dojde, okamžitě očistěte každou stopu po rozlitém benzinu. Záruka se nevztahuje na poškození plastových součástí, které bylo způsobeno benzinem. 6) Při mytí vnitřku skříně použijte příslušnou přípojku pro hadici s vodou (je-li součástí) (4.4). Pro provedení mytí nastavte výšku sekání do nejspodnější polohy, poté nastartujte motor a zařaďte sekací zařízení; zůstaňte přitom vždy za rukojetí sekačky. 7) Pro zajištění správné činnosti a dlouhé životnosti stroje je dobrým zvykem pravidelně měnit olej motoru podle intervalů uvedených v Návodu k samotnému motoru. Vypuštění oleje může být provedeno ve specializovaném středisku nebo jeho odsátím z plnicího ústí prostřednictvím injekční stříkačky, přičemž je třeba zopakovat celý postup několikrát, abyste se ujistili o úplném vyprázdnění ochranného krytu. Před opětovným použitím stroje se ujistěte, že jste ob- CS - 5 novili hladinu oleje.

4.1 Údržba sekacího zařízení

Každý zásah na rotačním zařízení je vhodné nechat provést ve specializovaném středisku, které má k dispozici vhodnější výbavu. Na tomto stroji je určeno použití sekacího zařízení vybaveného kódem uvedeným v tabulce na straně ii. Vzhledem k vývoji výrobku by mohlo být uvedené sekací zařízení časem vyměněno za jiné s obdobnými vlastnostmi vzájemné zaměnitelnosti a bezpečné činnosti. Proveďte zpětnou montáž sekacího zařízení (2) s kódem obráceným směrem k terénu podle postupu uvedeného na obrázku. Svíčka a filtr nejsou v dobrém stavu Vyčistěte svíčku a filtr, které by se mohly znečistit, nebo je vyměňte Ze sekačky nebyl na konci uplynulé sezony vyprázdněn benzin Pravděpodobně došlo k zablokování plováku; nakloňte sekačku ze strany karburátoru

2. Posekaná tráva již není sbírána do sběrného koše

Dotáhněte centrální šroub (1) momentovým klíčem, nastaveným na 35-40 Nm.

U modelů s pohonem lze dosáhnout správného napnutí řemene otáčením matice (1) až do dosažení předepsaného rozměru (6 mm). Sekací zařízení utrpělo náraz Proveďte nabroušení nebo výměnu sekacího zařízení Zkontrolujte, zda lopatky směrují trávu do sběrného koše Vnitřek skříně je znečištěn Vyčistěte vnitřek skříně, aby se usnadnilo odvádění trávy směrem do sběrného koše

3. Sekání trávy probíhá obtížně

Sekací zařízení není v dobrém stavu

4.3 Nabití akumulátoru (je-li součástí)

• Modely s elektrickým startováním prostřednictvím klíče Za účelem nabití vybitého akumulátoru je třeba provést jeho připojení k nabíječce akumulátorů (1) podle pokynů uvedených v návodu k údržbě akumulátoru. Nepřipojujte nabíječku akumulátoru přímo ke svorce motoru. Není možné nastartovat motor s použitím nabíječky akumulátoru v úloze zdroje napájení, protože by mohlo dojít k jejímu poškození. V případě předpokládané dlouhodobé nečinnosti sekačky odpojte akumulátor od kabeláže motoru a ujistěte se o dobré úrovni nabití.
• Modely s elektrickým startováním prostřednictvím tlačítka Pokyny týkající se výdrže, dobíjení, skladování a údržby akumulátoru jsou uvedeny v návodu k motoru. Proveďte nabroušení nebo výměnu sekacího zařízení

4. Stroj začíná neobvykle vibrovat

Poškození nebo povolené součásti Zastavte stroj a odpojte kabel svíčky Zkontrolujte případná poškození Zkontrolujte, zda některé součásti nejsou uvolněné, a dle potřeby je utáhněte Nechte provést kontroly, výměny nebo opravy ve specializovaném středisku

UPOZORNĚNÍ! Pro vaši bezpečnost je jednoznačně zakázáno montovat jakékoli jiné příslušenství než to, které je uvedeno v následujícím seznamu a které bylo navrženo pro model a typ vašeho stroje.

5.1  Sada pro Mulčování

(není-li již součástí výbavy) Místo sběru posečené trávy do sběrného koše ji jemně rozdrtí a nechá ji na trávníku (pro uzpůsobené stroje).

Co je třeba dělat, když … Původ problému Náprava

1. Benzinová sekačka nefunguje

Chybí olej nebo benzin v motoru Proveďte kontrolu hladin oleje a benzinu V případě výskytu jakékoli pochybnosti nebo problému se bez váhání obraťte na nejbližší středisko servisní služby nebo na vašeho Prodejce. CS - 6

2) Starostlivo skontrolujte celý pracovný priestor a odstráňte z

zariadení, ani ich nevyradzujte z činnosti.

27) Pred zastavením motora uberte plyn. Po ukončení práce

14) Neskladujte stroj s benzínom v nádržke v miestnosti, kde

vzniknutého kosením.

1. Úroveň akustického výkonu

19. Páka pre zaradenie náhonu

1. Benzínová kosačka nefunguje

2. Znak skladnosti CE

n) Teknisten asiakirjojen laatimiseen valtuutettu henkilö: o) Paikka ja päivämäärä ES – Prohlášení o shodě (Směrnice o Strojních zařízeních 2006/42/ES, Příloha II, část A)

2. Prohlašuje na vlastní odpovědnost, že stroj:

Sekačka se stojící obsluhou / sekačka na trávu a) Typ / Základní model b) Měsíc / Rok výroby c) Výrobní číslo d) Motor: spalovací motor

3. Je ve shodě s nařízeními směrnic:

e) Certifikační orgán f) ES zkouška Typu

4. Odkazy na Harmonizované normy

g) Naměřená úroveň akustického výkonu h) Zaručená úroveň akustického výkonu

d původního návodu k používání) ášení o shodě o Strojních zařízeních 2006/42/ES, část A) ost uje na vlastní odpovědnost, že stroj: e stojící obsluhou / sekačka na trávu kladní model Rok výroby číslo palovací motor odě s nařízeními směrnic: ční orgán ška Typu na Harmonizované normy ná úroveň akustického výkonu á úroveň akustického výkonu ání utorizovaná pro vytvoření ho spisu: Datum ия соответствия нормам ЕС а о машинном оборудовании С, Приложение II, часть A) ет под собственную нность, что машина: зовая модель Год изготовления ль: двигатель внутреннего

3. Skladen je z določili direktiv :

3. Je v zhode s nariadeniami smerníc:

e) Certifikačný orgán f) Skúška typu ES

4. Odkaz na Harmonizované normy
