BRUGSANVISNING BL 510 SQE ST 170 LS ALPINA

[2] Nominel effekt * [3] Motorens maks. driftshastighed * [4] Maskinens vægt * [5] Klippebredde [6] Lydtryksniveau [7] Måleusikkerhed [8] Målt lydeffektniveau [9] Garanteret lydeffektniveau [10] Vibrationsniveau [11] Mål (længde/bredde/højde) [12] Skæreanordningens varenr [13] Tilbehør [14] Sæt til “mulching”

• For disse data henvises til hvad der er angivet på maskinens identifikationsmærkat.

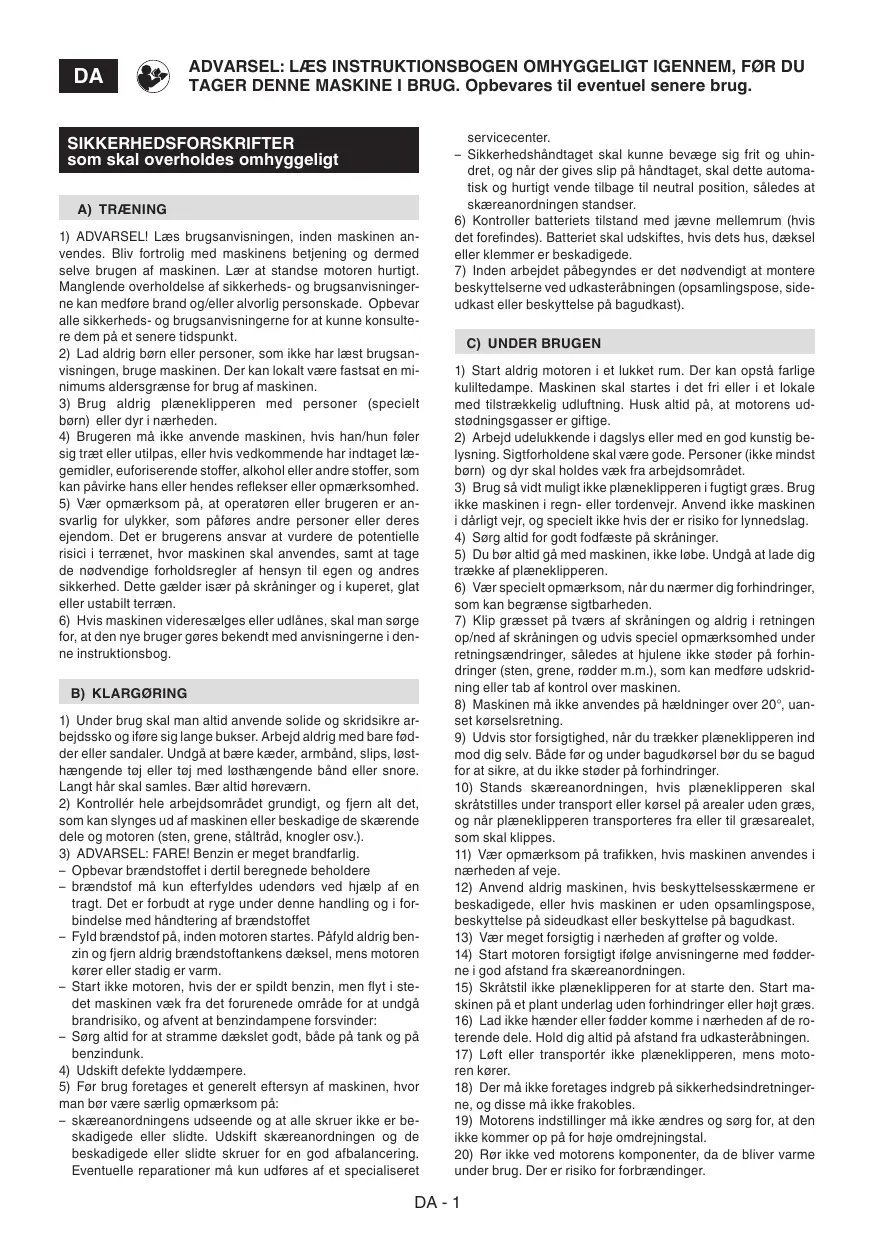

1) ADVARSEL! Læs brugsanvisningen, inden maskinen anvendes. Bliv fortrolig med maskinens betjening og dermed

selve brugen af maskinen. Lær at standse motoren hurtigt. Manglende overholdelse af sikkerheds- og brugsanvisningerne kan medføre brand og/eller alvorlig personskade. Opbevar alle sikkerheds- og brugsanvisningerne for at kunne konsultere dem på et senere tidspunkt. 2) Lad aldrig børn eller personer, som ikke har læst brugsanvisningen, bruge maskinen. Der kan lokalt være fastsat en minimums aldersgrænse for brug af maskinen.

3) Brug aldrig plæneklipperen med personer (specielt

børn) eller dyr i nærheden.

4) Brugeren må ikke anvende maskinen, hvis han/hun føler

sig træt eller utilpas, eller hvis vedkommende har indtaget lægemidler, euforiserende stoffer, alkohol eller andre stoffer, som kan påvirke hans eller hendes reflekser eller opmærksomhed.

5) Vær opmærksom på, at operatøren eller brugeren er ansvarlig for ulykker, som påføres andre personer eller deres

ejendom. Det er brugerens ansvar at vurdere de potentielle risici i terrænet, hvor maskinen skal anvendes, samt at tage de nødvendige forholdsregler af hensyn til egen og andres sikkerhed. Dette gælder især på skråninger og i kuperet, glat eller ustabilt terræn.

6) Hvis maskinen videresælges eller udlånes, skal man sørge

for, at den nye bruger gøres bekendt med anvisningerne i denne instruktionsbog.

1) Under brug skal man altid anvende solide og skridsikre arbejdssko og iføre sig lange bukser. Arbejd aldrig med bare fødder eller sandaler. Undgå at bære kæder, armbånd, slips, løsthængende tøj eller tøj med løsthængende bånd eller snore. Langt hår skal samles. Bær altid høreværn.

2) Kontrollér hele arbejdsområdet grundigt, og fjern alt det,

som kan slynges ud af maskinen eller beskadige de skærende dele og motoren (sten, grene, ståltråd, knogler osv.).

3) ADVARSEL: FARE! Benzin er meget brandfarlig.

– Opbevar brændstoffet i dertil beregnede beholdere – brændstof må kun efterfyldes udendørs ved hjælp af en tragt. Det er forbudt at ryge under denne handling og i forbindelse med håndtering af brændstoffet – Fyld brændstof på, inden motoren startes. Påfyld aldrig benzin og fjern aldrig brændstoftankens dæksel, mens motoren kører eller stadig er varm. – Start ikke motoren, hvis der er spildt benzin, men flyt i stedet maskinen væk fra det forurenede område for at undgå brandrisiko, og afvent at benzindampene forsvinder: – Sørg altid for at stramme dækslet godt, både på tank og på benzindunk.

4) Udskift defekte lyddæmpere.

5) Før brug foretages et generelt eftersyn af maskinen, hvor

man bør være særlig opmærksom på: – skæreanordningens udseende og at alle skruer ikke er beskadigede eller slidte. Udskift skæreanordningen og de beskadigede eller slidte skruer for en god afbalancering. Eventuelle reparationer må kun udføres af et specialiseret servicecenter. – Sikkerhedshåndtaget skal kunne bevæge sig frit og uhindret, og når der gives slip på håndtaget, skal dette automatisk og hurtigt vende tilbage til neutral position, således at skæreanordningen standser.

6) Kontroller batteriets tilstand med jævne mellemrum (hvis

det forefindes). Batteriet skal udskiftes, hvis dets hus, dæksel eller klemmer er beskadigede.

7) Inden arbejdet påbegyndes er det nødvendigt at montere

beskyttelserne ved udkasteråbningen (opsamlingspose, sideudkast eller beskyttelse på bagudkast).

1) Start aldrig motoren i et lukket rum. Der kan opstå farlige

kuliltedampe. Maskinen skal startes i det fri eller i et lokale med tilstrækkelig udluftning. Husk altid på, at motorens udstødningsgasser er giftige.

2) Arbejd udelukkende i dagslys eller med en god kunstig belysning. Sigtforholdene skal være gode. Personer (ikke mindst

børn) og dyr skal holdes væk fra arbejdsområdet.

3) Brug så vidt muligt ikke plæneklipperen i fugtigt græs. Brug

ikke maskinen i regn- eller tordenvejr. Anvend ikke maskinen i dårligt vejr, og specielt ikke hvis der er risiko for lynnedslag.

4) Sørg altid for godt fodfæste på skråninger.

5) Du bør altid gå med maskinen, ikke løbe. Undgå at lade dig

trække af plæneklipperen.

6) Vær specielt opmærksom, når du nærmer dig forhindringer,

som kan begrænse sigtbarheden.

7) Klip græsset på tværs af skråningen og aldrig i retningen

op/ned af skråningen og udvis speciel opmærksomhed under retningsændringer, således at hjulene ikke støder på forhindringer (sten, grene, rødder m.m.), som kan medføre udskridning eller tab af kontrol over maskinen.

8) Maskinen må ikke anvendes på hældninger over 20°, uanset kørselsretning.

9) Udvis stor forsigtighed, når du trækker plæneklipperen ind

mod dig selv. Både før og under bagudkørsel bør du se bagud for at sikre, at du ikke støder på forhindringer.

10) Stands skæreanordningen, hvis plæneklipperen skal

skråtstilles under transport eller kørsel på arealer uden græs, og når plæneklipperen transporteres fra eller til græsarealet, som skal klippes.

11) Vær opmærksom på trafikken, hvis maskinen anvendes i

12) Anvend aldrig maskinen, hvis beskyttelsesskærmene er

beskadigede, eller hvis maskinen er uden opsamlingspose, beskyttelse på sideudkast eller beskyttelse på bagudkast.

13) Vær meget forsigtig i nærheden af grøfter og volde.

14) Start motoren forsigtigt ifølge anvisningerne med fødderne i god afstand fra skæreanordningen.

15) Skråtstil ikke plæneklipperen for at starte den. Start maskinen på et plant underlag uden forhindringer eller højt græs.

16) Lad ikke hænder eller fødder komme i nærheden af de roterende dele. Hold dig altid på afstand fra udkasteråbningen.

17) Løft eller transportér ikke plæneklipperen, mens motoren kører.

18) Der må ikke foretages indgreb på sikkerhedsindretningerne, og disse må ikke frakobles.

19) Motorens indstillinger må ikke ændres og sørg for, at den

ikke kommer op på for høje omdrejningstal.

20) Rør ikke ved motorens komponenter, da de bliver varme

under brug. Der er risiko for forbrændinger. DA - 1

21) I modellerne med træk skal trækket til hjulene frakobles,

inden motoren startes.

22) Anvend udelukkende tilbehør, som er godkendt af producenten.

23) Anvend ikke maskinen, hvis tilbehør eller værktøjer ikke er

monteret på de tilsigtede steder.

24) Frakobl skæreanordningen, stands motoren og frakobl

tændingsledningen (mens man sørger for at alle bevægelige dele er standset helt): – i forbindelse med transport af maskinen – når maskinen efterlades uden opsyn. For modellerne med elektrisk start skal nøglen også fjernes: – inden afhjælpning af en blokering eller rensning af udkasteråbningen – inden kontrol, rengøring eller reparation af maskinen – efter påkørsel af et fremmedlegeme. Undersøg om maskinen er beskadiget, og foretag de nødvendige reparationer, før den tages i brug igen.

25) Frakobl skæreanordningen og stands motoren:

–  før brændstofpåfyldning –  hver gang opsamlingsposen fjernes eller genmonteres –  hver gang sideprelpladen fjernes eller genmonteres – før klippehøjden reguleres, hvis denne handling ikke kan udføres fra brugerens køreposition.

26) Overhold altid sikkerhedsafstanden i forhold til den roterende skæreanordning, som svarer til kørehåndtages længde.

27) Før gashåndtaget mod stop, inden motoren slukkes. Luk

brændstofforsyningen efter arbejdets afslutning ved at følge anvisningerne i instruktionsbogen. 28) ADVARSEL – Stands straks motoren i tilfælde af brud eller ulykker under arbejdet, og flyt maskinen væk fra stedet for at undgå yderligere skader eller kvæstelser. Yd straks den nødvendige førstehjælp, hvis ulykken har medført kvæstelser. Kontakt sygehus o.l. vedrørende den nødvendige behandling. Fjern omhyggeligt alle genstande, som i tilfælde af uagtsomhed kan medføre skader eller kvæstelser på personer og dyr.

29) ADVARSEL – Støj- og vibrationsniveauet angivet i brugsanvisningen, svarer til maskinens maksimale driftsværdier.

Brug af en ikke-afbalanceret skæreanordning, for høj kørehastighed eller manglende vedligeholdelse kan have en markant indflydelse på støj- og vibrationsniveauet. Det er derfor nødvendigt at forebygge mulige skader som følge af høj støj og vibrationer. Vedligehold maskinen, bær høreværn og hold pauser under arbejdet.

D) VEDLIGEHOLDELSE OG OPBEVARING

1) ADVARSEL! – Fjern tændrørsledningen og læs anvisningerne før ethvert rengørings- og vedligeholdelsesindgreb.

Anvend passende beklædning og arbejdshandsker i alle de situationer, der indebærer risiko for hænderne.

2) ADVARSEL! – Brug aldrig maskinen med slidte eller ødelagte dele. Defekte eller ødelagte dele bør altid udskiftes og

ikke repareres. Brug originale reservedele: anvendelse af reservedele af anden kvalitet og/eller reservedele, der ikke er korrekt monteret, forringer maskinens sikkerhed, kan medføre ulykker eller personskader og friholder fabrikanten fra enhver forpligtelse og ansvar. 3) Alt justerings- og vedligeholdelsesarbejde, der ikke er beskrevet i denne brugsanvisning, skal udføres hos din forhandler eller et specialiseret servicecenter, som er i besiddelse af den nødvendige fagkundskab og det nødvendige værktøj til at udføre arbejdet korrekt, således at maskinens oprindelige sikkerhedsniveau bibeholdes. Indgreb udført af værksteder, som ikke er godkendte, eller af ukvalificerede personer medfører, at alle fabrikantens garantier og forpligtelser eller ansvar bortfalder.

4) Efter hver brug skal tændrørsledningen frakobles og kontrolleres for eventuelle skader.

5) Lad møtrikker og skruer forblive tilspændte, så maskinen

altid er i sikkerhedsmæssigt forsvarlig stand. Det er vigtigt for sikkerheden og ydelsen, at der foretages en regelmæssig vedligeholdelse.

6) Kontroller skruerne på skæreanordningen med jævne mellemrum.

7) Ifør dig arbejdshandsker for at håndtere skæreanordningen

under på- og afmontering.

8) Sørg for at skæreanordningen altid afbalanceres korrekt

efter slibning. Samtlige handlinger, der involverer skæreanordningen (afmontering, slibning, afbalancering, genmontering og/eller udskiftning), er kritiske og kræver specifik kompetence og anvendelse af specialværktøj. Af sikkerhedshensyn er det derfor nødvendigt, at de altid udføres på et specialiseret servicecenter.

9) Vær forsigtig i forbindelse med justering af maskinen for at

undgå at klemme fingrene mellem skæreanordningen i bevægelse og maskinens faste dele.

10) Rør ikke ved skæreanordningen, før tændrørsledningen er

blevet frakoblet og skæreanordningen har standset sin bevægelse helt. Under indgrebene på skæreanordningen skal man være opmærksom på, at den kan bevæge sig, også selv om tændrørsledningen er frakoblet.

11) Sørg for en hyppig kontrol af beskyttelsen på sideudkastet

eller på bagudkastet samt opsamlingsposen. Udskift dem, hvis de er beskadigede.

12) Udskift vejlednings- og advarselsmærkater, hvis de er

13) Opbevar maskinen på et sted, hvor børn ikke har adgang.

14) Henstil ikke maskinen med benzin i brændstoftanken i et

rum, hvor benzindampene kan nå en flamme, en gnist eller en stærk varmekilde.

15) Lad motoren køle af, inden maskinen sættes ind i et lukket rum.

16) For at mindske brandfaren skal motor, lydpotte, batterirum og stedet til opbevaring af benzin holdes rent for rester

af græs, blade og overskydende fedt. Tøm altid opsamlingsposen for græs og efterlad ikke beholdere med afklippet græs i et lukket rum.

17) For at reducere brandfaren skal maskinen kontrolleres for

lækager af olie og/eller benzin med jævne mellemrum.

18) Hvis brændstoftanken skal tømmes, bør dette gøres i det

fri og med afkølet motor.

E) TRANSPORT OG FLYTNING

1) Hver gang maskinen skal sættes i bevægelse, løftes, transporteres eller skråstilles, skal du:

– bære kraftige arbejdshandsker – tage fat i maskinen på steder, som garanterer et sikkert greb i forhold til maskinens vægtfordeling – lade dig hjælpe af det antal personer, som er passende i forhold til maskinens vægt og transportmidlets natur eller i forhold til området, hvor maskinen skal placeres eller fjernes fra – kontrollere at flytning af maskinen ikke medfører benzinudslip eller forvolder skader eller kvæstelser.

2) Under transporten skal maskinen sikres på passende vis

ved hjælp af wirer eller kæder.

1) Beskyttelse af miljøet er et meget relevant aspekt, som

bør gives høj prioritet under anvendelse af maskinen - både til gavn for fællesskabet og det miljø, vi lever i. Undgå at være til DA - 2 gene for nabolaget.

2) Overhold nøje de lokale bestemmelser hvad angår bortskaffelse af emballage, olie, benzin, batterier, filtre, slidte

dele og andre komponenter, som kan påvirke miljøet. Disse typer affald må ikke bortskaffes sammen med det almindelige husholdningsaffald, men skal indleveres særskilt til egnede genbrugsstationer, som vil sørge for genanvendelse af materialerne.

3) Overhold nøje de lokale bestemmelser vedrørende bortskaffelse af restmaterialet efter klipningen.

4) Efter endt levetid må maskinen ikke efterlades i naturen.

Henvend dig til din lokale genbrugsstation for bortskaffelse i henhold til de gældende lokale bestemmelser.

Denne maskine er et redskab til havepleje og navnlig en plæneklipper betjent af en gående person. Maskinen består hovedsageligt af en motor, som driver en skæreanordning beskyttet af en skærm. Maskinen er udstyret med hjul og et styrehåndtag. MASKINENS IDENTIFIKATIONSSKILT OG KOMPONENTER (se figur på side ii) ydeffektniveau CE- overensstemmelsesmærkning Konstruktionsår Type af plæneklipper Serienummer Fabrikantens navn og adresse Varenummer Motorens nominelle effekt og maksimalhastighed

14. Beskyttelse på bagudkast

14a. Sideprelplade (hvis den forefindes) 14b. Beskyttelse på sideudkast (hvis den forefindes)

17. Hastighedsregulator

18. Håndtag til motorbremse/skæreanordning

19. Håndtag til indkobling af træk

Brugeren kan styre maskinen og anvende hovedbetjeningerne ved hele tiden at opholde sig bag styrehåndtaget og dermed i sikkerhedsafstand fra den roterende skæreanordning. Hvis brugeren går væk fra maskinen, vil motoren og skæreanordningen standse inden for et par sekunder. Straks efter købet skal identifikationsdata (pkt. 3 - 4 - 5) noteres i de tilsvarende felter på brugsanvisningens sidste side. Tilsigtet brug

BESKRIVELSE AF SYMBOLERNE

PÅ BETJENINGERNE (hvor de forefindes) Denne maskine er designet og fremstillet til at slå (og opsamle) græs i haver og på plænearealer med en passende størrelse i forhold til klippekapaciteten. Maskinen skal betjenes af en gående person. Hvis maskinen er udstyret med tilbehør eller specifikke indretninger til ”mulching”, kan det slåede græs snittes fint og efterlades på græsplænen, således at opsamling ikke er nødvendig. Brugere Denne maskine er tilsigtet almindelige brugere, dvs. ikke professionelle operatører. Denne maskine er beregnet til ”hobbybrug”. Utilsigtet brug Enhver anden brug end de ovenfor beskrevne kan være farlig og risikere at medføre kvæstelser og/eller materielle skader. Ukorrekt brug er for eksempel (men ikke udelukkende): – transport af personer (inklusive børn) eller dyr på maskinen – at lade sig transportere af maskinen – anvendelse af maskinen til at trække eller skubbe andre objekter – anvendelse af maskinen til at opsamle blade eller affald – anvendelse af maskinen til at klippe hække eller planter, som ikke er græsarter – anvendelse af maskinen af flere brugere på samme tid – aktivering af skæreanordningen på områder uden græs. En kopi af overensstemmelseserklæringen findes på den næstsidste side i brugsanvisningen.

angsom Hurtig Choker Stop af motor Træk indkoblet Standby Start af motor Indikator til angivelse af opsamlingsposens indhold: høj (a) = tom / lav (b) = fuld SIKKERHEDSFORSKRIFTER - Plæneklipper-en skal anvendes med forsigtighed. På maskinen har vi derfor anbragt nogle mærkater for at minde om de vigtigste forholdsregler under brug. Mærkaternes betydning er forklaret nedenfor. Det anbefales at læse sikkerhedsforskrifterne i denne brugsanvisning omhyggeligt. Udskift de mærkater, som er blevet beskadigede eller ulæselige. 41.  Advarsel: Læs brugsanvisningen, inden maskinen anvendes. 42. Risiko for udkastning. Hold andre personer væk arbejdsområdet under brug af maskinen. 43. Risiko for skæring. Skæreanordning i bevægelse. Sørg for at holde hænder og fødder uden for huset, hvor skæreanordningen er anbragt. Fjern tændrørshætten og læs anvisningerne, inden du går i gang med vedligeholdelse eller reparation af maskinen.

44. Kun for plæneklippere med el-motor.

45. Kun for plæneklippere med el-motor.

46. Risiko for skæring. Skæreanordning. Sørg for at holde DA - 3 hænder og fødder uden for huset, hvor skæreanordningen er anbragt.

Angående motoren og batteriet (på de modeller, hvor det forefindes) henvises til de relaterede brugsanvisninger. BEMÆRK - Sammenhængen mellem henvisningerne i teksten og de tilsvarende figurer (på side iii og efterfølgende) er givet af nummeret foran hvert afsnit.

1. SAMLING AF MASKINEN

BEMÆRK Maskinen kan leveres med nogle dele, der allerede er monteret. ADVARSEL! Udpakning og færdiggørelse af samlingen skal ske på et plant og solidt underlag, hvor der er tilstrækkelig plads til at flytte maskinen og emballagen, med anvendelse af passende værktøjer. Emballagen skal bortskaffes i overensstemmelse med de gældende lokale bestemmelser. Maskinen skal færdigsamles i overensstemmelse med anvisningerne i de datablade, som leveres sammen med hver enkelt monteringsdel.

1.1 Tilslutning af batteri

• Modeller med elektrisk start med nøgle Slut batterikablet til konnektoren i plæneklipperens kabelføring.
• Modeller med elektrisk start med knap Indsæt det medleverede batteri i motorrummet (afsnit 3.2b, “III - “IV”).

2. BESKRIVELSE AF BETJENINGERNE

BEMÆRK Betydningen af de symboler, der findes på betjeningerne, er vist på de foregående sider.

2.1 Hastighedsregulator

Speederen betjenes ved hjælp af håndtaget (1). Håndtagets positioner er vist på den tilhørende mærkat. Nogle modeller er udstyret med en motor uden hastighedsregulator.

2.2  LevaHåndtag til motorbremse /

skæreanordning Bremsen på skæreanordningen betjenes ved hjælp af håndtaget (1), som skal holdes ind mod styrehåndtaget under plæneklippernes start og drift. Motoren standser, når der gives slip på håndtaget.

2.3  Håndtag til indkobling af træk

(findes kun på nogle modeller) På de selvkørende modeller vil plæneklipperen automatisk køre fremad, når håndtaget (1) holdes ind mod styrehåndtaget. Så snart håndtaget slippes, vil plæneklipperen standse. Når motoren startes, skal trækket altid være frakoblet. ADVARSEL! For at undgå at beskadige tansmissionen, undgå at trække maskinen baglæns med indkoblet transmission.

2.4 Indstilling af klippehøjde

Klippehøjden indstilles ved hjælp af grebene (1). Klippehøjden skal være den samme på alle fire hjul.

INDSTIL KLIPPEHØJDEN MENS SKÆREANORDNINGEN

BEMÆRK Denne maskine gør det muligt at klippe græsplænen på forskellige måder. Inden man går i gang med arbejdet, er det hensigtsmæssigt at indstille maskinen til den ønskede klippehøjde. INDSTIL KLIPPEHØJDEN MED MOTOREN STANDSET. 3.1a  Klargøring til klipning og opsamling af græsset i opsamlingsposen: – Løft beskyttelsen på bagudkastet (1) og hægt opsamlingsposen (2) på maskinen som vist på figuren. 3.1b  Klargøring til klipning og bagudkast af græs: – Fjern opsamlingsposen og kontroller, at beskyttelsen på bagudkastet (1) forbliver stabilt sænket. – På modeller med mulighed for sideudkast: kontroller at beskyttelsen på sideudkastet (4) er sænket og fastholdes af sikkerhedsgrebet (3). 3.1c  Klargøring til klipning og bioklip (“mulching”funktion, kun på nogle modeller): – På modeller med mulighed for sideudkast: kontroller at beskyttelsen på sideudkastet (4) er sænket og fastholdes af sikkerhedsgrebet (3). – Løft beskyttelsen på bagudkastet (1) og stik prelpladens prop (5) ind i udkasteråbningen, idet den skråtstilles en smule mod højre. Fastgør den ved hjælp af de to stifter (6) i de dertil beregnede huller, indtil fasthægtningstanden (7) klikker på plads. – Prelpladens prop (5) fjernes ved at løfte beskyttelsen på bagudkastet (1) og ved at trykke i midten, således at tanden (7) frigøres. 3.1d  Klargøring til klipning og sideudkast af græs (på nogle modeller) – Løft beskyttelsen på bagudkastet (1) og stik prelpladens prop (5) ind i udkasteråbningen, idet den skråtstilles en smule mod højre. Fastgør den ved hjælp af de to stifter (6) i de dertil beregnede huller, indtil fasthægtningstanden (7) klikker på plads. – Tryk let på sikkerhedshåndtaget (3) og løft beskyttelsen på sideudkastet (4). – Indsæt sideprelpladen (8) som vist i figuren. – Luk beskyttelsen på sideudkastet (4) således, at sideprelpladen (8) fastspændes. Fjern sideudkastskærmen: – Tryk let på sikkerhedshåndtaget (3) og løft beskyttelsen på sideudkastet (4). – Frigør sideudkastskærmen (8). For at tage proppen ud: – Løft beskyttelsen på udkastet bagpå (1). – Ved at trykke i midten, således at tanden (7) frigøres.

For at starte motoren følges anvisningerne i motorens brugsanvisning. 3.2a

• Modeller med manuel start (“I - “II”) DA - 4 Træk håndtaget til stop af skæreanordningen (1) mod styrehåndtaget, og træk i startkablets greb (2) med et fast ryk.
• Modeller med elektrisk start med nøgle Træk håndtaget til stop af skæreanordningen (1) mod styrehåndtaget, og drej kontaktnøglen (3). 3.2b
• Modeller med elektrisk start med knap (“III - “IV”) – Indsæt det medleverede batteri i motorrummet (4); (følg vejledningen i motorens instruktionsbog). – Sæt nøglen helt i bund (hvis monteret) (5). – Træk bremsehåndtaget til motoren/skæreanordningen mod styrehåndtaget (1). BEMÆRK Bremsehåndtaget til motoren/skæreanordningen skal holdes trukket, for at undgå at motoren slukker. – Tryk på startknappen og hold den indtrykket indtil motoren tænder (6).

Plænen vil få et bedre udseende, hvis klipningerne altid udføres ved samme højde og skiftevis i de to retninger. Når opsamlingsposen er overfyldt, opsamles græsset ikke, og plæneklipperen lyder anderledes. Gør som følger for at fjerne og tømme opsamlingsposen: – Stands motoren, og vent, indtil skæreudstyret standser – løft beskyttelsen på bagudkastet, tag fat i håndtaget og fjern opsamlingsposen, mens den holdes i oprejst position.

• Ved “mulching” eller bagudkast af græs: undgå altid at afklippe for store mængder græs. Fjern aldrig mere end en tredjedel af græssets samlede højde under en passage! Afpas fremdriftshastigheden i forhold til græsplænen og græsmængden, som skal klippes.
• Ved sideudkast af græsset (hvis det forefindes): det anbefales at undgå at det afklippede græs kastes ud på den side, hvor græsset endnu ikke er blevet klippet.
• Ved opsamlingspose med indholdsindikator (hvis den forefindes): under klipningen, med skæreanordningen i bevægelse, vil indikatoren være høj så længe opsamlingsposen stadig kan modtage græs, når den begynder at blive lav betyder det, at opsamlingsposen er fuld og at den skal tømmes. Et par råd til pleje af græsplænen De forskellige græstyper har forskellige egenskaber og kan derfor kræve forskellige former for pleje. Læs altid anvisningerne på græsfrøets emballage hvad angår klippehøjde i forhold til vækstbetingelserne på det område, hvor man arbejder. Vær opmærksom på, at de fleste græstyper består af en stilk og et eller flere blade. Hvis bladene klippes fuldstændigt, vil plænen blive beskadiget, og genvæksten mere vanskelig. Som tommelfingerregel kan man holde sig til nedenstående anvisninger: – en alt for lav klipning medfører afrivninger og udtyndinger i græsunderlaget, som får et ”plettet” udseende – om sommeren skal klipningen være højere for at forhindre, at jordbunden tørrer ud – klip ikke græsset, mens det er vådt, da skæreanordningens effektivitet reduceres på grund af vådt græs, der sætter sig fast på klingerne og medfører afrivninger i græsunderlaget. – i tilfælde af særligt højt græs bør der først klippes ved den største højde, som er mulig med maskinen, hvorefter der klippes igen ved lavere højde efter 2-3 dage.

3.4 Afslutning af arbejdet

Efter arbejdets afslutning slippes håndtaget (1), og tændrørshætten (2) frakobles.

• Modeller med elektrisk start med nøgle Fjern kontaktnøglen (3).
• Modeller med elektrisk start med knap Tryk på fligen (5), og fjern kontaktnøglen (4).

Plæneklipperen skal opbevares på et tørt sted. VIGTIGT En jævnlig og omhyggelig vedligeholdelse er nødvendig for at opretholde maskinens oprindelige sikkerhedsniveau og ydelse. Al regulering og vedligeholdelse skal udføres med motoren slukket og med tændrørsledningen frakoblet. 1) Bær stærke arbejdshandsker inden en hvilken som helst type rengøring, vedligeholdelse eller regulering på maskinen. 2) Efter hver klipning skal maskinen vaskes omhyggeligt med vand. Fjern græsrester og mudder, der måtte have samlet sig inde i chassiset, da dette materiale ellers vil tørre ud og vanskeliggøre den efterfølgende start. 3) Det kan forekomme, at malingen på den indre del af chassiset løsnes gennem tiden på grund af den slibende virkning fra det klippede græs. I så fald bør man gribe hurtigt ind ved at opfriske det malede lag med rustbeskyttende maling for at undgå rustdannelse. 4) Skulle det være nødvendigt at tage adgang til maskinens underdel, må den udelukkende skråtstilles på den side, der er angivet i motorens betjeningsvejledning, mens man sørger for at følge de øvrige anvisninger. Kontrollér desuden maskinens stabilitet, før udførelse af et hvilket som helst indgreb. På modellerne med sideudkast skal prelpladen fjernes (hvis den er monteret - se afsnit 3.1.d). 5) Undgå at spilde benzin på motorens eller maskinens plastdele, så de ikke beskadiges, og fjern straks alle spor af benzin, som eventuelt måtte være spildt. Garantien dækker ikke skader på plastdelene som følge af benzin. 6) Brug den dertil beregnede kobling til vandslangen (hvis den forefindes) (4.4) til indvendig afvaskning af plæneklipperen. Ved afvaskning skal klippehøjden sættes helt ned, hvorefter motoren startes og skæreanordningen indkobles, mens man sørger for at forblive bag plæneklipperens styrehåndtag. 7) Det anbefales at skifte motorolie i overensstemmelse med intervallerne i motorens brugsanvisning for at sikre problemfri drift og lang driftslevetid for maskinen. Tømningen af olie kan udføres af et specialiseret servicecenter eller ved at udsuge olien gennem påfyldningsstudsen ved hjælp af en egnet sprøjte. Husk, at det kan være nødvendigt at gentage proceduren et par gange for at tømme oliesumpen fuldstændigt. Husk at fylde med olie, inden maskinen tages i brug igen.

på skæreanordningen Et hvilket som helst indgreb på skæreanordningen bør udføres af et specialiseret servicecenter, der råder over egnede værktøjer. På denne maskine anvendes en skæreanordning med det varenummer, som er angivet i tabellen på side ii. DA - 5

2. Det afklippede græs opsamles ikke længere i

opsamlingsposen I betragtning af produktets udvikling kan førnævnte skæreanordning med tiden udskiftes med andre typer, som har lignende egenskaber hvad angår ombyttelighed og funktionssikkerhed. Genmonter skæreanordningen (2), så varenummeret vender mod jorden. Følg rækkefølgen vist i figuren. Fastspænd den midterste skrue (1) ved hjælp af en momentnøgle justeret til 35-40 Nm.

4.2 Regulering af trækkraften

I modellerne med træk opnås den korrekte remspænding ved hjælp af møtrikken (1), indtil den angivne afstand (6 mm) opnås. Skæreanordningen har fået et slag Slib anordningen eller udskift den. Kontrollér ribberne, som leder græsset hen mod opsamlingsposen Chassiset er snavset indvendigt Rengør chassiset indvendigt for at lette græssets vej mod opsamlingsposen

3. Græsset er vanskeligt at afklippe

Skæreanordningen er i dårlig stand

pladning af batteriet (hvis det forefindes)

• Modeller med elektrisk start med nøgle Et fladt batteri oplades ved at forbinde det til batteriopladeren (1) som forklaret i batteriets brugsanvisning. Batteriopladeren må aldrig forbindes direkte til motorens klemme. Det er ikke muligt at starte motoren under anvendelse af batteriopladeren som forsyningsspænding, da dette kan beskadige opladeren. Hvis plæneklipperen ikke forventes anvendt i en længere periode, kobles batteriet fra motorens kabelføring, mens det er i godt opladet tilstand.
• Modeller med elektrisk start med knap For vejledning vedrørende autonomi, opladning, opmagasinering og vedligeholdelse af batteriet skal instruktionerne i motorens instruktionsbog følges. Slib anordningen eller udskift den.

4. Maskinen begynder at vibrere unormalt

Nogle dele er blevet beskadiget eller er løse Sluk maskinen og frakobl tændrørskablet Kontroller om der er tegn på skader Kontroller om der findes løse dele, og fastspænd dem Få udført en yderligere kontrol, udskiftning eller reparation på et specialiseret servicecenter

ADVARSEL! Af sikkerhedshensyn er det strengt forbudt at montere andet tilbehør end det, der er angivet i nedenstående liste, og som er udtrykkeligt designet til den pågældende maskinmodel og -type.

5.1  Sæt til “mulching”

(hvis det ikke medfølger som tilbehør) Finsnitter det klippede græs og efterlader det på plænen i stedet for at opsamle det i opsamlingsposen (for maskiner udstyret hermed).

Hvad gør man hvis ... Årsag til problemet Afhjælpning

1. Den benzindrevne plæneklipper ikke fungerer

Der mangler olie eller benzin i motoren Kontrollér olie- og benzinniveauet Tændrøret og filteret er ikke i god stand Rengør tændrøret og filteret, hvis de er snavsede, eller udskift dem Plæneklipperen blev ikke tømt for benzin ved afslutningen på den forrige sæson Flyderen kan være blokeret. Skråtstil plæneklipperen på siden med karburatoren. I tilfælde af tvivl eller problemer er du altid velkommen til at kontakte dit nærmeste servicecenter eller forhandler. DA - 6

3) ADVARSEL: FARE! Bensin er meget brannfarlig.

15) Gressklipperen skal ikke stilles på skrå når den skal

startes. Start den på et jevnt underlag uten hindringer eller høyt gress. 16) Ikke hold hendene eller føttene i nærheten av eller under roterende deler. Hold alltid god avstand fra utkasteråpningen.

17) Gressklipperen skal ikke løftes eller transporteres

mens motoren er i gang.

18) Sikkerhetssystemene må ikke tukles med eller deaktiveres.

14) Maskinen må ikke oppbevares med bensin i tanken i et

1. Den bensindrevne gressklipperen fungerer ikke.

Det mangler olje eller bensin i motoren Kontroller olje- og bensinnivået Tennpluggen og filteret er ikke i god stand Tennpluggen og filteret er ikke i god stand. Rengjør tennpluggen og filteret (hvis de er skitne) eller skift dem ut Gressklipperen ble ikke tømt for bensin på slutten av forrige sesong Flottøren kan være blokkert. Skråstill gressklipperen på siden med forgasseren

2. Det klipte gresset samles ikke lenger i

2. Erklærer på eget ansvar, at maskinen:

Plæneklipper betjent af gående personer / klipning af græsset a) Type / Model b) Måned / Konstruktionsår c) Serienummer d) Motor: forbrændingsmotor

3. Er i overensstemmelse med specifikationerne

ifølge direktiverne: e) Certificeringsorgan f) EF-typeafprøvning

4. Henvisning til harmoniserede standarder

g) Målt lydeffektniveau h) Garanteret lydeffektniveau

n) Person, der har bemyndigelse til at udarbejde det tekniske dossier: o) Sted og dato ES izjava o skladn (Direktiva 2006/42/

2. Erklærer på eget ansvar, at maskinen:

Plæneklipper betjent af gående personer / klipning af græsset a) Type / Model b) Måned / Konstruktionsår c) Serienummer d) Motor: forbrændingsmotor

3. Er i overensstemmelse med specifikationerne

ifølge direktiverne: e) Certificeringsorgan f) EF-typeafprøvning

4. Henvisning til harmoniserede standarder

g) Målt lydeffektniveau h) Garanteret lydeffektniveau
