MANUAL DE UTILIZADOR BL 510 SQE ST 170 LS ALPINA

P T - DADOS TÉCNICOS

[2] Potência nominal * [3] Velocidade máx. de funcionamento motor * [4] Peso da máquina * [5] Amplitude de corte [6] Nível de pressão acústica [7] Incerteza de medição [8] Nível de potência acústica medido [9] Nível de potência acústica garantido [10] Nível de vibrações [11] Dimensões (comprimento/largura/altura) [12] Código dispositivo de corte [13] Acessórios [14] Kit “Mulching”

• Para o dado específico, consultar a etiqueta de identificação da máquina. [1] 

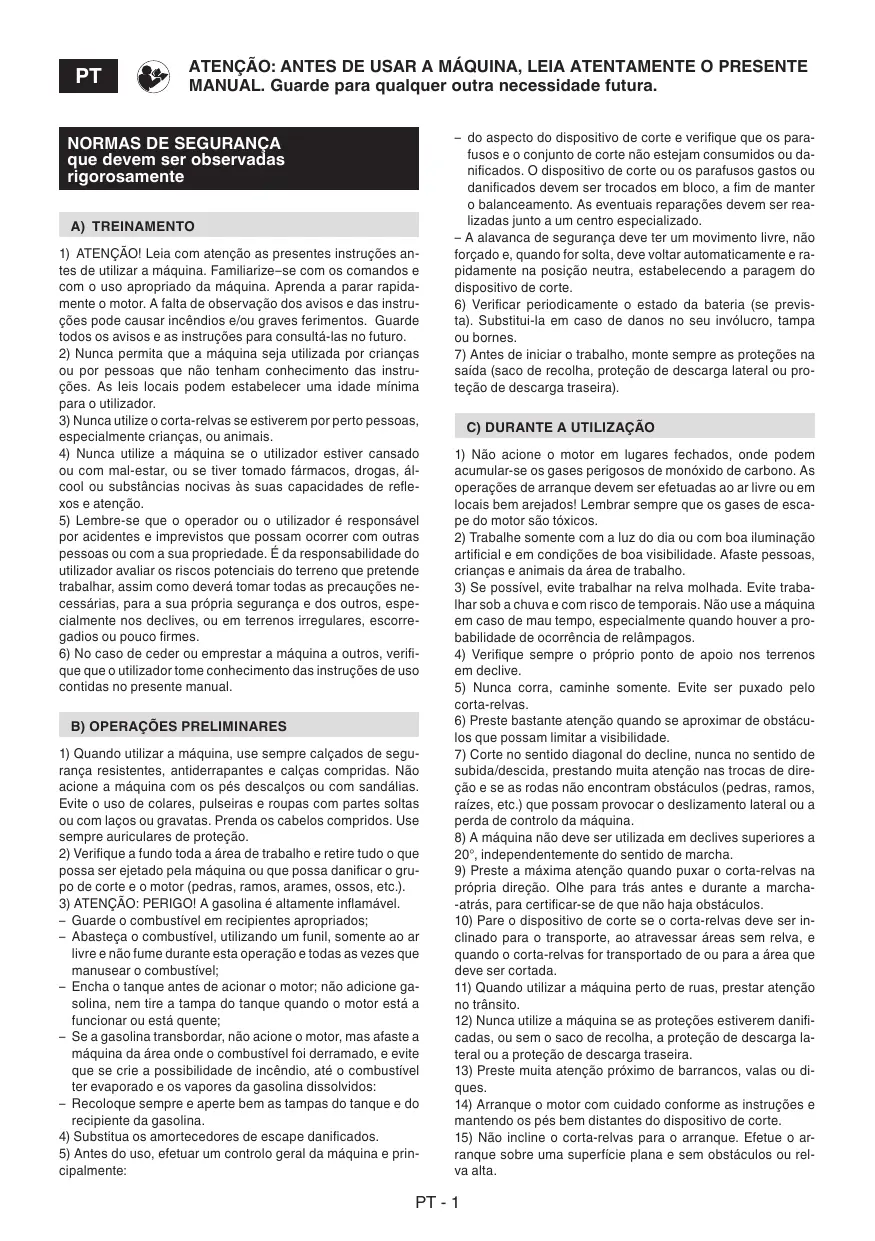

ATENÇÃO: ANTES DE USAR A MÁQUINA, LEIA ATENTAMENTE O PRESENTE MANUAL. Guarde para qualquer outra necessidade futura.

que devem ser observadas rigorosamente A) TREINAMENTO

1) ATENÇÃO! Leia com atenção as presentes instruções antes de utilizar a máquina. Familiarize–se com os comandos e

com o uso apropriado da máquina. Aprenda a parar rapidamente o motor. A falta de observação dos avisos e das instruções pode causar incêndios e/ou graves ferimentos. Guarde todos os avisos e as instruções para consultá-las no futuro.

2) Nunca permita que a máquina seja utilizada por crianças

ou por pessoas que não tenham conhecimento das instruções. As leis locais podem estabelecer uma idade mínima para o utilizador.

3) Nunca utilize o corta-relvas se estiverem por perto pessoas,

especialmente crianças, ou animais.

4) Nunca utilize a máquina se o utilizador estiver cansado

ou com mal-estar, ou se tiver tomado fármacos, drogas, álcool ou substâncias nocivas às suas capacidades de reflexos e atenção.

5) Lembre-se que o operador ou o utilizador é responsável

por acidentes e imprevistos que possam ocorrer com outras pessoas ou com a sua propriedade. É da responsabilidade do utilizador avaliar os riscos potenciais do terreno que pretende trabalhar, assim como deverá tomar todas as precauções necessárias, para a sua própria segurança e dos outros, especialmente nos declives, ou em terrenos irregulares, escorregadios ou pouco firmes.

6) No caso de ceder ou emprestar a máquina a outros, verifique que o utilizador tome conhecimento das instruções de uso

contidas no presente manual.

B) OPERAÇÕES PRELIMINARES

1) Quando utilizar a máquina, use sempre calçados de segurança resistentes, antiderrapantes e calças compridas. Não

acione a máquina com os pés descalços ou com sandálias. Evite o uso de colares, pulseiras e roupas com partes soltas ou com laços ou gravatas. Prenda os cabelos compridos. Use sempre auriculares de proteção.

2) Verifique a fundo toda a área de trabalho e retire tudo o que

possa ser ejetado pela máquina ou que possa danificar o grupo de corte e o motor (pedras, ramos, arames, ossos, etc.).

3) ATENÇÃO: PERIGO! A gasolina é altamente inflamável.

– Guarde o combustível em recipientes apropriados; – Abasteça o combustível, utilizando um funil, somente ao ar livre e não fume durante esta operação e todas as vezes que manusear o combustível; – Encha o tanque antes de acionar o motor; não adicione gasolina, nem tire a tampa do tanque quando o motor está a funcionar ou está quente; – Se a gasolina transbordar, não acione o motor, mas afaste a máquina da área onde o combustível foi derramado, e evite que se crie a possibilidade de incêndio, até o combustível ter evaporado e os vapores da gasolina dissolvidos: – Recoloque sempre e aperte bem as tampas do tanque e do recipiente da gasolina.

4) Substitua os amortecedores de escape danificados.

5) Antes do uso, efetuar um controlo geral da máquina e principalmente:

– do aspecto do dispositivo de corte e verifique que os parafusos e o conjunto de corte não estejam consumidos ou danificados. O dispositivo de corte ou os parafusos gastos ou danificados devem ser trocados em bloco, a fim de manter o balanceamento. As eventuais reparações devem ser realizadas junto a um centro especializado. – A alavanca de segurança deve ter um movimento livre, não forçado e, quando for solta, deve voltar automaticamente e rapidamente na posição neutra, estabelecendo a paragem do dispositivo de corte.

6) Verificar periodicamente o estado da bateria (se prevista). Substitui-la em caso de danos no seu invólucro, tampa

7) Antes de iniciar o trabalho, monte sempre as proteções na

saída (saco de recolha, proteção de descarga lateral ou proteção de descarga traseira).

C) DURANTE A UTILIZAÇÃO

1) Não acione o motor em lugares fechados, onde podem

acumular-se os gases perigosos de monóxido de carbono. As operações de arranque devem ser efetuadas ao ar livre ou em locais bem arejados! Lembrar sempre que os gases de escape do motor são tóxicos.

2) Trabalhe somente com a luz do dia ou com boa iluminação

artificial e em condições de boa visibilidade. Afaste pessoas, crianças e animais da área de trabalho. 3) Se possível, evite trabalhar na relva molhada. Evite trabalhar sob a chuva e com risco de temporais. Não use a máquina em caso de mau tempo, especialmente quando houver a probabilidade de ocorrência de relâmpagos.

4) Verifique sempre o próprio ponto de apoio nos terrenos

5) Nunca corra, caminhe somente. Evite ser puxado pelo

6) Preste bastante atenção quando se aproximar de obstáculos que possam limitar a visibilidade.

7) Corte no sentido diagonal do decline, nunca no sentido de

subida/descida, prestando muita atenção nas trocas de direção e se as rodas não encontram obstáculos (pedras, ramos, raízes, etc.) que possam provocar o deslizamento lateral ou a perda de controlo da máquina.

8) A máquina não deve ser utilizada em declives superiores a

20°, independentemente do sentido de marcha.

9) Preste a máxima atenção quando puxar o corta-relvas na

própria direção. Olhe para trás antes e durante a marcha-atrás, para certificar-se de que não haja obstáculos.

10) Pare o dispositivo de corte se o corta-relvas deve ser inclinado para o transporte, ao atravessar áreas sem relva, e

quando o corta-relvas for transportado de ou para a área que deve ser cortada.

11) Quando utilizar a máquina perto de ruas, prestar atenção

no trânsito. 12) Nunca utilize a máquina se as proteções estiverem danificadas, ou sem o saco de recolha, a proteção de descarga lateral ou a proteção de descarga traseira.

13) Preste muita atenção próximo de barrancos, valas ou diques.

14) Arranque o motor com cuidado conforme as instruções e

mantendo os pés bem distantes do dispositivo de corte. 15) Não incline o corta-relvas para o arranque. Efetue o arranque sobre uma superfície plana e sem obstáculos ou relva alta. PT - 1

16) Não aproxime mãos e pés ao lado ou embaixo das partes

rotativas. Fique sempre longe da abertura de escape.

17) Não erga ou transporte o corta-relvas quando o motor está a funcionar.

18) Não adultere ou desative os sistemas de segurança.

19) Não altere as regulações do motor nem deixe que o motor

atinja um regime excessivo de rotações.

20) Não toque nos componentes do motor que se aquecem

durante o uso. Risco de queimaduras.

21) Nos modelos com tração, desengate o engate da transmissão às rodas, antes de acionar o motor.

22) Utilize somente os acessórios aprovados pelo fabricante da máquina.

23) Não utilize a máquina se os acessórios/ferramentas não

tiverem sido instalados nos pontos previstos.

24) Desengate o dispositivo de corte, pare o motor e desligue

o cabo da vela (certificando-se de que todas as partes em movimento esteja completamente paradas): – Durante o transporte da máquina; – Todas as vezes que se deixa a máquina sem vigilância. Nos modelos com arranque elétrico, tire também a chave; – Antes de eliminar as causas de bloqueio ou desobstruir o canal de descarga; – Antes de controlar, limpar ou trabalhar na máquina; – Depois de ter batido contra um corpo estranho. Verifique eventuais danos na máquina e efetue as reparações necessárias antes de usá-la novamente.

25) Desengate o dispositivo de corte e pare o motor:

– Antes de abastecer com combustível; – Todas as vezes que for tirado ou recolocado o saco de recolha; – Todas as vezes que for tirado ou remontado o deflector de descarga lateral; – Antes de regular a altura de corte, se esta operação não puder ser efetuada a partir da posição do operador. 26) Durante o trabalho, mantenha sempre a distância de segurança do dispositivo de corte rotativo, dada pelo comprimento do guiador. 27) Reduza a velocidade antes de parar o motor. Feche a alimentação do combustível no fim do trabalho, seguindo as instruções fornecidas no manual.

28) ATENÇÃO – No caso de rupturas ou acidentes durante o

trabalho, pare imediatamente o motor e afaste a máquina de forma a não provocar outros danos; no caso de acidentes com lesões pessoais ou a terceiros, ative imediatamente os procedimentos de primeiros socorros mais adequados à situação existente e procure um Atendimento Médico para o tratamento necessário. Remova cuidadosamente eventuais detritos que possam causar danos ou lesões a pessoas ou animais se permanecerem inobservados.

29) ATENÇÃO – O nível de ruído e de vibrações indicado nas

presentes instruções, são valores máximos de utilização da máquina. O uso de um elemento de corte não balanceado, a velocidade excessiva de movimento, a falta de manutenção influenciam de modo significativo as emissões sonoras e nas vibrações. Por conseguinte é preciso adotar medidas preventivas capazes de eliminar possíveis danos devidos a um ruído elevado e aos esforços por vibrações; efetue a manutenção da máquina, use auriculares antirruído, faça pausas durante o trabalho.

D) MANUTENÇÃO E ARMAZENAGEM

1) ATENÇÃO! – Desligue o cabo da vela e leia as relativas instruções antes de iniciar qualquer operação de limpeza ou manutenção. Use vestuários adequados e luvas de trabalho em todas as situações de risco para as mãos.

2) ATENÇÃO! – Nunca utilize a máquina com peças gastas

ou danificadas. As peças gastas ou deterioradas devem ser substituídas e nunca deverão ser reparadas. Use somente peças sobressalentes originais: o uso de peças sobressalentes não originais e/ou montadas de forma incorreta compromete a segurança da máquina, pode causar acidentes ou lesões pessoais e exime o Fabricante de qualquer obrigação ou responsabilidade.

3) Todas as operações de regulação e manutenção não

descritas neste manual devem ser executadas junto ao seu Revendedor ou um Centro especializado, que possui os conhecimentos e os equipamentos necessários para que o trabalho seja executado corretamente, mantendo o grau de segurança original da máquina. Operações executadas junto a estruturas não adequadas ou por pessoas não qualificadas implicam na anulação de qualquer forma de garantia e de qualquer obrigação ou responsabilidade do Fabricante.

4) Após cada uso, desligue o cabo da vela e verifique eventuais danos.

5) Mantenha bem apertados os parafusos e as porcas, para

ter certeza que a máquina esteja sempre em condições seguras de funcionamento. Uma manutenção regular é indispensável para a segurança e para manter o nível do rendimento.

6) Verifique regularmente se os parafusos do dispositivo de

corte estão bem apertados.

7) Use luvas de trabalho para manusear o dispositivo de corte,

para desmontá-lo ou remontá-lo.

8) Preste atenção no balanceamento do dispositivo de corte

quando for afiado. Todas as operações relativas ao dispositivo de corte (desmontagem, afiação, balanceamento, remontagem e/ou substituição) são trabalhos difíceis que exigem uma competência específica para além do uso de ferramentas apropriadas; por razões de segurança, é preciso, portanto, que sejam sempre realizadas por um serviço especializado.

9) Durante as operações de regulação da máquina, preste

atenção para evitar que os dedos fiquem presos entre o dispositivo de corte em movimento e as partes fixas da máquina.

10) Não toque no dispositivo de corte enquanto não for desligado o cabo da vela e enquanto o dispositivo de corte não

estiver completamente parado. Durante as intervenções no dispositivo de corte, prestar atenção pois o dispositivo de corte pode se movimentar, mesmo quando o cabo da vela estiver desligado.

11) Verifique com frequência a proteção de descarga lateral, ou a proteção de descarga traseira e o saco de recolha.

Substitua-os se estiverem danificados.

12) Substitua os adesivos que trazem as instruções e mensagens de advertências, se estiverem danificados.

13) Guarde a máquina num local inacessível às crianças.

14) Não guarde a máquina com gasolina no tanque dentro de

um ambiente onde os vapores da gasolina possam alcançar uma chama, uma faísca ou uma forte fonte de calor.

15) Deixe o motor arrefecer antes de colocar a máquina em

16) Para evitar perigo de incêndio, mantenha o motor, a panela de escape e o compartimento da bateria, bem como o local

do depósito de gasolina, livres de resíduos de relva, folhas ou graxa excessiva. Esvazie o saco de recolha e não deixe os recipientes com a relva cortada dentro de um local.

17) Para reduzir o perigo de incêndio, verifique regularmente

se não há vazamento de óleo e/ou de combustível.

18) Se for preciso esvaziar o tanque, efetue esta operação ao

ar livre e com o motor frio.

E) TRANSPORTE E MOVIMENTAÇÃO

1) Todas as vezes que for necessário movimentar, elevar,

PT - 2 transportar ou inclinar a máquina, é preciso: – Usar luvas de trabalho resistentes; – Segurar a máquina nos pontos que oferecem uma pegada segura, levando em consideração o peso e a sua distribuição. – Usar um número de pessoas adequado ao peso da máquina e às características do meio de transporte ou do lugar no qual deve ser colocada ou do qual deve ser removida. – Verificar que a movimentação da máquina não provoque vazamentos de gasolina ou cause danos ou lesões.

2) Durante o transporte, fixe adequadamente a máquina por

meio de cabos ou correntes.

G) PROTEÇÃO DO MEIO AMBIENTE

1) A proteção do ambiente deve ser um aspecto relevante e

prioritário no uso da máquina, para o benefício da convivência civil e do ambiente no qual vivemos. Evite ser um elemento de incómodo para com a vizinhança.

2) Siga rigorosamente as normas locais para a eliminação de

embalagens, óleos, gasolina, filtros, partes deterioradas ou qualquer elemento com forte impacto ambiental; estes resíduos não devem ser jogados no lixo, mas devem ser separados e entregues nos centros de coleta apropriados, que providenciarão a reciclagem dos materiais.

3) Siga rigorosamente as normas locais para a eliminação dos

materiais residuais depois do corte.

4) No momento da desativação, não abandone a máquina no

meio ambiente, mas contate um centro de recolha, em conformidade com as normas locais vigentes.

DESCRIÇÃO DA MÁQUINA

E CAMPO DE UTILIZAÇÃO

Esta máquina é um equipamento para jardinagem e, mais precisamente, um corta-relvas com operador apeado. A máquina é composta essencialmente por um motor, que aciona um dispositivo de corte protegido por um cárter, equipado com rodas e um guiador. O operador é capaz de conduzir a máquina e acionar os comandos principais posicionando-se sempre atrás do guiador e, portanto, à distância de segurança do dispositivo de corte rotativo. Se o operador afasta-se da máquina, provoca a paragem do motor e do dispositivo de corte após alguns segundos. Uso previsto Esta máquina foi projetada e fabricada para cortar (e recolher) a relva nos jardins e áreas com relva, com extensão relacionada à capacidade de corte, efetuado com a presença de um operador apeado. A presença de acessórios ou de dispositivos específicos pode evitar a recolha da relva cortada ou produzir um efeito “mulching” com deposição da relva cortada sobre o terreno. Tipologia de utilizador Esta máquina é destinada para ser usada pelos consumidores, isto é, por operadores não profissionais. Esta máquina é destinada para ser usada como um “hobby”. Uso impróprio Qualquer outro uso, não conforme àqueles acima citados, pode ser perigoso e causar danos a pessoas e/ou coisas. Incluem-se no uso impróprio (como por exemplo, mas não somente): – transportar pessoas, crianças ou animais na máquina; – fazer-se transportar pela máquina; – usar a máquina para rebocar ou empurrar cargas; – usar a máquina para a recolha de folhas ou detritos; – usar a máquina para aparar as sebes ou para cortar a vegetação que não é do tipo relvado; – utilizar a máquina por mais de uma pessoa; – acionar o dispositivo de corte no segmentos sem relva.

ETIQUETA DE IDENTIFICAÇÃO

E COMPONENTES DA MÁQUINA

(ver figuras na pág. ii)

1. Nível de potência acústica

6. Nome e endereço do fabricante

8. Potência nominal e velocidade máxima de funcionamento do motor

14. Proteção de descarga traseira

14a. Deflector de descarga lateral (se previsto) 14b. Proteção de descarga lateral (se prevista)

16. Guiador 17. Acelerador 18. Alavanca travão motor / dispositivo de corte 19. Alavanca de engate da tração Imediatamente depois da compra da máquina, copie os números de identificação (3 - 4 - 5) nos espaços apropriados, na última página do manual. O exemplo da declaração de conformidade está na penúltima página do manual.

DESCRIÇÃO DOS SÍMBOLOS CONTIDOS

NOS COMANDOS (se previstos) 21. Lento 22. Rápido 23. Starter 24. Paragem do Motor 25. Tração engatada 26. Repouso 27. Arranque do motor 36. Sinalizador conteúdo saco de recolha: levantado (a) = vazio / abaixado (b) = cheio DISPOSIÇÕES DE SEGURANÇA - O seu corta-relvas deve ser utilizado com prudência. Para tal fim, na máquina foram colocados alguns pictogramas destinados a lembrar as principais precauções de uso. A seguir será explicado o significado dos símbolos. Recomendamos também a leitura aten- PT - 3 ta das normas de segurança contidas no capítulo específico deste manual. Substitua as etiquetas danificadas ou ilegíveis. 41. Atenção: Leia o manual de instruções antes de utilizar a máquina. 42. Risco de ejeção. Durante o uso mantenha as pessoas fora da área de trabalho. 43. Risco de cortes. Dispositivo de corte em movimento. Não introduza mãos ou pés dentro do alojamento do dispositivo de corte. Desconecte o capuz da vela e leia as instruções antes de efetuar qualquer operação de manutenção ou reparação. 44. Somente para corta-relvas com motor elétrico. 45. Somente para corta-relvas com motor elétrico. 46. Risco de cortes. Dispositivo de corte. Não introduza mãos ou pés dentro do alojamento do dispositivo de corte.

Para o motor e a bateria (se prevista), leia os respectivos manuais de instruções. NOTA - A correspondência entre as referências contidas no texto e as respectivas figuras (situadas nas pág. iii e seguintes) é dada pelo número que antecede cada parágrafo.

1. FINALIZAÇÃO DA MONTAGEM

NOTA A máquina pode ser fornecida com alguns componentes já montados. ATENÇÃO! A desembalagem e a finalização da montagem devem ser efetuadas sobre uma superfície plana e sólida, com espaço suficiente para a movimentação da máquina e das embalagens, sempre com a utilização das ferramentas apropriadas. A eliminação das embalagens deve ocorrer segundo as disposições locais vigentes. Finalize a montagem da máquina seguindo as indicações fornecidas no manual de instruções que acompanham cada componente a montar.

• Modelos com arranque elétrico com chave Conecte o cabo da bateria no conector da fiação geral do corta-relvas.
• Modelos com arranque elétrico com botão Insira a bateria fornecida no compartimento específico presente no motor (par. 3.2b, “III - “IV”).

2. DESCRIÇÃO DOS COMANDOS

NOTA O significado dos símbolos indicados nos comandos foi explicado nas páginas anteriores.

2.1 Comando acelerador

O acelerador é comandado pela alavanca (1). As posições da alavanca são indicadas pela relativa placa. Em alguns modelos, é previsto um motor sem acelerador.

2.2  Alavanca travão motor / dispositivo de corte

O travão do dispositivo de corte é comandado pela alavanca (1), que deverá ser retida contra o guiador para o arranque e durante o funcionamento do corta-relvas. O motor para quando a alavanca é solta.

2.3  Alavanca de engate da tração

(se presente) Nos modelos com tração, o avanço do corta-relvas é efetuado com a alavanca (1) empurrada contra o guiador. O corta-relvas para de avançar quando a alavanca é solta. O arranque do motor deve ocorrer sempre com a tração desinserida. ATENÇÃO! Para evitar danificar a transmissão, evite puxar para trás a máquina com a transmissão engatada.

2.4 Regulação da altura de corte

A regulação da altura de corte é realizada mediante as respectivas alavancas (1). As quatro rodas deverão ser reguladas com a mesma altura. EXECUTE A OPERAÇÃO COM O DISPOSITIVO DE CORTE PARADO.

NOTA Esta máquina permite efetuar o corte do relvado em várias modalidades; antes de iniciar o trabalho é oportuno predispor a máquina com base ao modo em que se deseja executar o corte da relva. EXECUTE A OPERAÇÃO COM O MOTOR DESLIGADO. 3.1a  Predisposição para o corte e a recolha da relva no saco de recolha: – Erga a proteção de descarga traseira (1) e engate corretamente o saco de recolha (2) como indicado na figura. 3.1b P redisposição para o corte e a descarga traseira da relva: – Remova o saco de recolha e verifique que a proteção de descarga traseira (1) fique abaixada de maneira estável. – Nos modelos com possibilidade de descarga lateral: verifique que a proteção de descarga lateral (4) esteja abaixada e bloqueada com a alavanca de segurança (3). 3.1c  Predisposição para cortar e picar a relva (função “mulching” - se prevista): – Nos modelos com possibilidade de descarga lateral: verifique que a proteção de descarga lateral (4) esteja abaixada e bloqueada com a alavanca de segurança (3). – Erga a proteção de descarga posterior (1) e introduza a tampa deflectora (5) na abertura de descarga mantendo-a ligeiramente inclinada para a direita. Em seguida, fixe-a introduzindo os dois pernos (6) nos furos previstos até provocar o encaixe do dente de engate (7). Para remover a tampa do deflector (5), levante a proteção de descarga traseira (1) e carregue no centro para desengatar o dente (7). 3.1d P redisposição para o corte e a descarga lateral da relva (se previsto) – Erga a proteção de descarga posterior (1) e introduza a tampa deflectora (5) na abertura de descarga mantendo-a ligeiramente inclinada para a direita. Em seguida, fixe-a introdu- PT - 4 zindo os dois pernos (6) nos furos previstos até provocar o encaixe do dente de engate (7). – Empurre ligeiramente a alavanca de segurança (3) e erga a proteção de descarga lateral (4). – Introduza o deflector de descarga lateral (8) como indicado na figura. – Feche a proteção de descarga lateral (4) para que o deflector de descarga lateral (8) fique bloqueado. Para remover o deflector de descarga traseira: – Empurre ligeiramente a alavanca de segurança (3) e erga a proteção de descarga lateral (4). – Desengate o defletor de descarga lateral (8). Para remover a tampa defletora: – Levante a proteção de descarga traseira (1). – Carregue no centro para desengatar o dente (7).

3.2 Arranque do motor

Para o arranque, siga as indicações do manual do motor. 3.2a

• Modelo com arranque manual (“I - “II”) Puxe a alavanca do travão do dispositivo de corte (1) contra o guiador e puxe bem firme o manípulo do cabo de arranque (2).
• Modelos com arranque elétrico com chave Puxe a alavanca do travão do dispositivo de corte (1) contra o guiador e vire a chave de contato (3). 3.2b
• Modelos com arranque elétrico com botão (“III - “IV”) – Insira a bateria fornecida no compartimento específico presente no motor (4); (siga as instruções contidas no manual de instruções do motor). – Insira até ao fundo a chave (se presente) (5). – Puxe a alavanca do travão do motor / dispositivo de corte para o guiador (1). NOTA A alavanca do travão do motor / dispositivo de corte deve ser mantido puxado para evitar a paragem do motor. – Pressione o botão de arranque e mantenha-o pressionado até o motor ligar (6).

O aspecto do relvado será melhor se os cortes forem efetuados sempre na mesma altura e alternadamente nas duas direções. Quando o saco de recolha ficar muito cheio, a recolha da relva não é mais eficiente e muda o ruído do corta-relvas. Para remover e esvaziar o saco de recolha: – pare o motor e espere a parada do dispositivo de corte; – erga a proteção de descarga traseira, segure a alça e remova o saco de recolha, mantendo-o na posição ereta.

• No caso de “mulching” ou descarga traseira da relva: evite sempre remover uma grande quantidade de relva. Não remova mais do que um terço da altura total da relva numa só passada! Adapte a velocidade de avanço com as condições do relvado e com a quantidade de relva removida.
• No caso de descarga lateral (se previsto): é recomendável efetuar um percurso que evite descarregar a relva cortada pelo lado do relvado ainda por cortar.
• No caso de saco de recolha com dispositivo sinalizador do conteúdo (se previsto): durante o trabalho, com o dispositivo de corte em movimento, o indicador permanece levantado enquanto couber a relva cortada no saco de recolha; quando abaixa, significa que o saco está cheio e é preciso esvaziá-lo. Conselhos para o cuidado do relvado Cada tipo de relva apresenta características diversas e pode, portanto, exigir modalidades diferentes para o cuidado do relvado; leia sempre as indicações contidas nas embalagens das sementes com relação à altura de corte, relacionadas às condições de crescimento da região onde se encontra. É preciso levar em consideração que a maior parte da relva é composta por uma haste e por uma ou mais folhas. Se as folhas são cortadas totalmente, a relva danifica-se e o crescimento será mais difícil. Em linha geral, podem valer as seguintes indicações: – um corte muito baixo provoca puxões e desbastes no tapete de relva, com um aspecto “de manchas”; – no verão, o corte deve ser mais alto para evitar a secagem do terreno; – não corte a relva quando estiver molhada; isso pode reduzir a eficiência do dispositivo de corte para a relva que fica presa e provocar puxões no tapete de relva; – no caso de relva muito alta, é importante efetuar o primeiro corte na altura máxima permitida pela máquina, seguido de um segundo corte após dois ou três dias.

No fim do trabalho, solte a alavanca (1) do travão e desprenda o capuz da vela (2).

• Modelos com arranque elétrico com chave Tire a chave de contato (3).
• Modelos com arranque elétrico com botão Pressione a lingueta (5) e remova a chave de consenso (4). ESPERE A PARAGEM DO DISPOSITIVO DE CORTE antes de efetuar qualquer tipo de intervenção.

4. MANUTENÇÃO ORDINÁRIA

Guarde o corta-relvas em lugar seco. IMPORTANTE A manutenção regular e minuciosa é indispensável para manter ao longo do tempo os níveis de segurança e os desempenhos originais da máquina. Todas as operações de regulação ou manutenção devem ser efetuadas com o motor parado, com o cabo da vela desligado. 1) Use luvas de trabalho resistentes antes de qualquer operação de limpeza, manutenção ou regulação da máquina. 2) Lave a máquina cuidadosamente com água depois de cada corte; remova os detritos de relva e lama acumulados dentro do chassis para evitar que, ao secar, possam dificultar o arranque sucessivo. 3) A pintura da parte interna do chassis, com o tempo, pode sair devido à ação abrasiva da relva cortada; nesse caso, intervir imediatamente retocando a pintura com uma tinta antiferrugem, para prevenir a formação de ferrugem que pode provocar a corrosão do metal. 4) Se for necessário ter acesso à parte inferior, incline a máquina exclusivamente pelo lado indicado no manual do motor, seguindo as relativas instruções e verificando a estabilidade da máquina antes de efetuar qualquer tipo de intervenção. Nos modelos que preveem a descarga lateral, é preciso remover o deflector de descarga (se montado - ver 3.1.d). 5) Evite deitar gasolina nas partes de plástico do motor ou da máquina para evitar de estragá-las e limpar imediatamente todos os vestígios de gasolina que porventura tenha caído. PT - 5 A garantia não cobre os danos nas partes de plástico causados pela gasolina. 6) Para a lavagem interna do chassis, utilize o acoplamento apropriado para a mangueira da água (se prevista) (4.4). Para efetuar a lavagem, abaixe a altura de corte até a posição inferior, ligue o motor e engate o dispositivo de corte, ficando sempre atrás do guiador do corta-relvas. 7) Para garantir o bom funcionamento e a duração da máquina, é importante substituir periodicamente o óleo do motor, de acordo com a frequência indicada no Manual de Instruções do motor. A descarga do óleo pode ser efetuada em um centro especializado ou aspirando-o através da boca de abastecimento utilizando uma seringa, levando em consideração que pode ser necessário repetir a operação por algumas vezes, para garantir o esvaziamento completo do cárter. Lembre-se de restabelecer o nível de óleo antes de usar a máquina novamente. quina) Tritura a relva cortada e deixa-a ficar no relvado, como alternativa à recolha no saco (para máquinas predispostas).

O que fazer se ... Causa do problema Ação corretiva

1. O corta-relvas não funciona

4.1 Manutenção do dispositivo de corte

Cada intervenção no dispositivo de corte deve ser feita junto a um Centro especializado, que dispõe das ferramentas mais apropriadas. Nesta máquina, está previsto o uso de um dispositivo de corte com o código indicado na tabela da página ii. Devido à evolução do produto, o dispositivo de corte citado acima poderá ser substituído, no decorrer dos anos, por outro com características semelhantes de intercambialidade e segurança de funcionamento. Remonte o dispositivo de corte (2) com o código virado para o terreno, seguindo a sequência indicada na figura. Apertar o parafuso central (1) com uma chave dinamométrica, calibrada a 35-40 Nm. Falta óleo ou gasolina no motor Verifique os níveis do óleo e da gasolina A vela e o filtro não estão em bom estado Limpe a vela e o filtro que podem estar sujos ou substitua-os Não foi removida a gasolina do corta-relvas no fim da estação passada A boia pode estar bloqueada; incline o corta-relvas pelo lado do combustível

2. A relva cortada não é mais recolhida no saco de

4.2 Regulação da tração

Nos modelos com tração, a tensão correta da correia deve ser efetuada por meio da porca (1), até obter a medida indicada (6 mm). O dispositivo de corte foi colidido Afie o dispositivo de corte ou substitua-o Verifique as aletas que orientam a relva para o saco de recolha O interior do chassis está sujo Limpe o interior do chassis para facilitar a saída da relva para o saco de recolha

3. O corte da relva é difícil

O dispositivo de corte não está em bom estado Afie o dispositivo de corte ou substitua-o

4. A máquina começa a vibrar de modo anormal

4.3 Recarga da bateria (se prevista)

• Modelos com arranque elétrico com chave Para recarregar uma bateria descarregada, ligue-a no carregador de baterias (1) segundo as instruções do manual de manutenção da bateria. Não ligue o carregador de bateria diretamente no borne do motor. Não é possível dar o arranque no motor utilizando o carregador de bateria como fonte de alimentação, pois o mesmo poderá estragar. Se for prevista a não utilização do corta-relvas durante um longo período, desligue a bateria da cablagem do motor, garantindo de qualquer maneira um bom nível de carga.
• Modelos com arranque elétrico com botão Para as instruções concernentes à autonomia, à recarga, ao armazenamento e à manutenção da bateria, siga as instruções contidas no manual de instruções do motor. Alguma partes está danificada ou há partes soltas Pare a máquina e desligue o cabo da vela Verifique eventuais danos Verifique se há partes soltas e aperte-as Efetuar as verificações, substituições ou reparações junto a um Centro Especializado

ATENÇÃO! Para a sua segurança é taxativamente proibido montar qualquer outro acessório para além daqueles incluídos na lista a seguir, projetados expressamente para o modelo e o tipo de sua máquina.

5.1  Kit “Mulching” (se não for fornecido com a má-

No caso de qualquer dúvida ou problemas, entre em contato com o Serviço de Assistência mais próximo ou com o seu Revendedor. PT - 6

n) Persona autorizada a realizar el Manual Técnico: o) Lugar y Fecha Declaração CE de Conformidade (Diretiva de Máquinas 2006/42/CE, Anexo II, parte A)

2. Declara sob a própria responsabilidade que a

máquina: Corta-relvas para operador apeado / corte da relva a) Tipo / Modelo Base b) Mês / Ano de fabrico c) Matrícula d) Motor: motor a explosão

3. É conforme às especificações das diretivas:

e) Órgão certificador f) Exame CE do Tipo

4. Referência às Normas harmonizadas

g) Nível medido de potência sonora h) Nível garantido de potência sonora

i) Amplitude de corte
