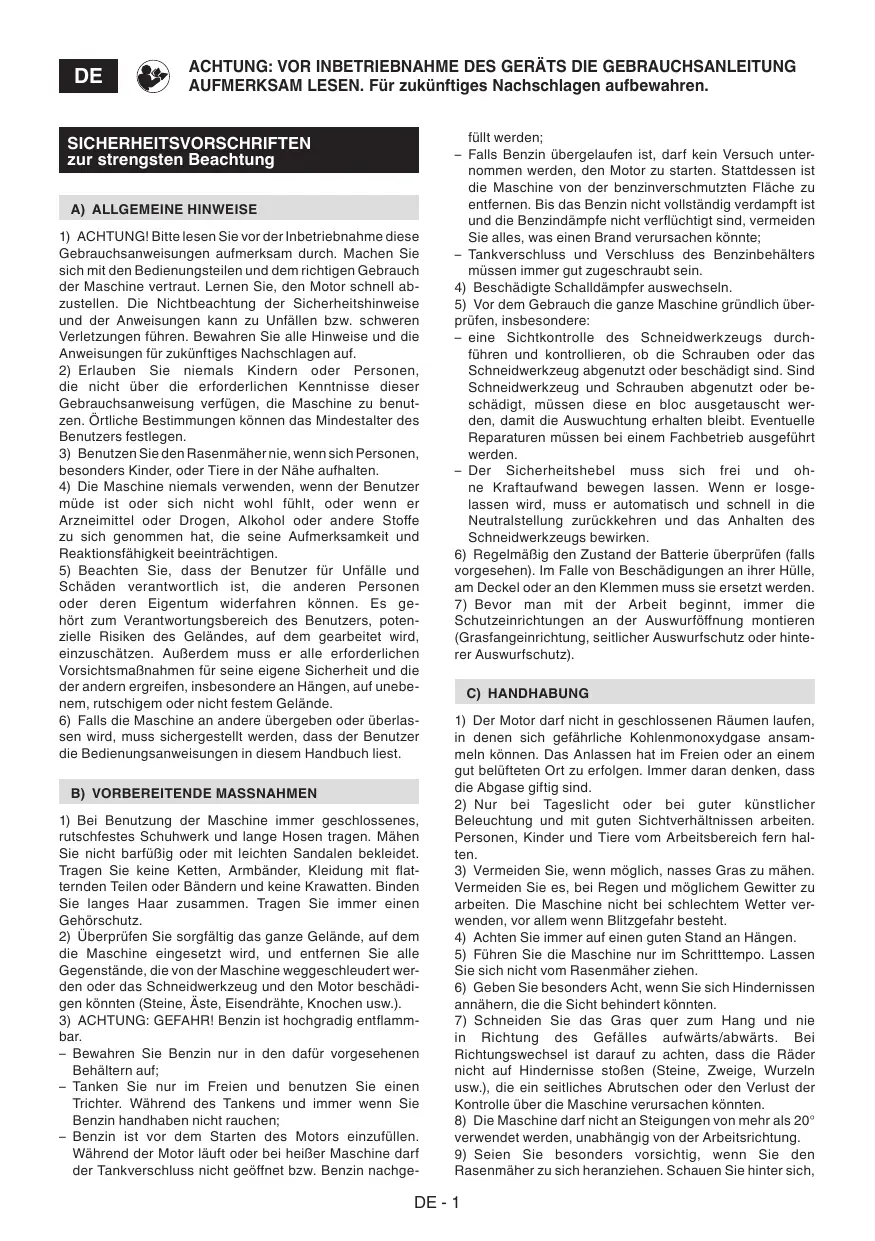

SICHERHEITSVORSCHRIFTEN zur strengsten Beachtung

A) ALLGEMEINE HINWEISE

1) ACHTUNG!itte lessen Sie vor der Inbetriebnahme dieser Gebrauchsanweisungen aufmerksam durch.Machen Sie sich mit den Bedienungsteilen und dem richtigen Gebrauch der Maschine vertraut.Lernen Sie,den Motor schnell abzustellen.Die Nichtbeachtung der Sicherheitshinweise und der Anweisungen kann zu Unfallen bzw.schweren Verletzungen fahren.Bewahren Sie alle Hinweise und die Anweisungen fur sukünftiges Nachschlagen auf.
2) Erlauben Sie niemals Kindern oder Personen, die nicht über die erforderlichen Kenntnisse dieser Gebrauchsanweisung verfügen, die Maschine zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.
3) Benutzen Sie den Rasenmaher nie, wenn sich Personen,** besonders Kinder, oder Tiere in der Nähe aufhalten.
4) Die Maschine niemals verwenden, wenn der Benutzer mäde ist oder sich nicht wohl fuhl, oder wenn er Arzneimittel oder Drogen, Alkohol oder andere Stoffe zu sich genommen hat, die seine Aufmerksamkeit und Reaktionsfähigkeit beeinträchtigen.
5) Beachten Sie, dass der Benutzer für Unfälle und Schäden verantwortlich ist, die anderen Personen oder deren Eigentum widerfahren konnen. Es gehört zum Verantwortungsbereich des Benutzers, potenzielle Risiken des Geländes, auf dem garbeitet wird, einzuschätzen. Außer dem muss er alle erforderlichen Vorsichtsmaßnahmen für seine eigene Sicherheit und die der andern ergreifen, insbesondere an Hangen, auf unebenem, rutschigem oder nicht festem Gelände.
6) Falls die Maschine an andere übergeben oder überlassen wird, muss sichergestellt werden, dass der Benutzer die Bedienungsanweisungen in thisem Handbuch liest.

B) VORBEREITENDE MASSNAHMSN

1) Bei Benutzung der Maschine immer geschlossenes, rutschfestes Schuhwerk und lange Hosen tragen. Mahen Sie nicht barfübig oder mit leichten Sandalenbekleidet. Tragen Sie keine Ketten, Armbänder, Kleidung mit flatternd Teilen oder Bändern und keine Krawatten. Binden Sie langes Haar zusammen. Tragen Sie immer einen Gehorschutz.
2) Überprüfen Sie sorgfältig dasGPCe, auf dem die Maschine eingesetzt wird, und entfern Sie alle Gegenstände, die von der Maschine weggeschleudert werden oder das Schneidwerkzeug und den Motor beschädigen konnten (Steine,Aste,Eisendrähte,Knochen usw.).
3) ACHTUNG: GEFAHR! Benzin ist hochgradig entflammbar.

-Bewahren Sie Benzin nur in den darauf vorgesehenen Behältern auf;
- Tanken Sie nur im Freien und benutzten Sie einen Trichter. Wahrend des Tankens und immer wenn Sie Benzin handhaben nicht rauchen;
- Benzin ist vor dem Starten des Motors einzufullen.
Während der Motor lauft oder bei heißer Maschine dar
der Tankverschluss nicht geöffnet bzw. Benzin nachge

fullt werden;

• Falls Benzin übergelaufen ist, damit kein Versuch unternommen werden, den Motor zu starten. Stattdessen ist die Maschine von der benzinverschmutzten Fläche zu entfernen. Bis das Benzin nicht vollständig verdampft ist und die Benzindämpfe nicht verflüchtigt sind, vermeiden Sie alles, was einen Brand verursachen konnte;
  Tankverschluss und Verschluss des Benzinbehalters mussen immer gut zugeschraubt sein.
  4) Beschädigte Schalldämpfer auswechseln.
  5) Vor dem Gebrauch dieGPCe Maschine grundlich überprüfen,insbesondere:
• eine Sichtkontrolle des Schneidwerkzeugs durchfuhren und kontrollieren, ob die Schrauben oder das Schneidwerkzeug abgenutz oder beschädigt sind. Sind Schneidwerkzeug und Schrauben abgenutz oder beschädigt, müssen diese en bloc ausgetaucht werden, damit die Auswuchung erhalten bleibt. Eventuelle Reparaturen müssen bei einem Fachbetrieb ausgeführten werden.
• Der Sicherheitshebel muss sich frei und ohne Kraftaufwand bewegen setzen. Wenn er losgelassen wird, muss er automatisch und schnell in die Neutralstellung zurückkehren und das Anhalten des Schneidwerkzeugs bewirken.
  6) Regelmaßig den Zustand der Batterie überprüften (falls vorgehen). Im Falle von Beschädigungen an ihrer Hülle, am Deckel oder an den Klemmen muss sie ersetzt werden.
  7) Bevor man mit der Arbeit beginnnt, immer die Schutzeinrichtungen an der Auswurföffnung montieren (Grasfangeinrichtung, seitlicher Auswurfschutz oder hinterer Auswurfschutz).

C) HANDHABUNG

1) Der Motorarf nicht in geschlossenen Räumen laufen, in denen sich gefährliche Kohlenmonoxydgase ansamelm konnen. Das Anlassen hat im Freien oder an einem gut belufteten Ort zu erfolgen. Immer daran denken, dass die Abgase giffig sind.
2) Nur bei Tageslicht oder bei gutter künstlicher Beleuchtung und mit eigenen Sichtverhältnissen arbeiten. Personen, Kinder und Tiere vom Arbeitsbereich fern halten.
3) Vermeiden Sie, wenn möglich, nasses Gras zu mahren. Vermeiden Sie es, bei Regen und möglichem Gewitter zu arbeiten. Die Maschine nicht bei schlechter Wetter verwenden, vor allem wenn Blitzgefahren besteht.
4) Achten Sie immer auf einen gute Stand an Hangen.
5) Führn Sie die Maschine nur im Schrittempo. Lassen Sie sich nicht vom Rasenmaherziehen.
6) Geben Sie entsprechers Acht, wenn Sie sich Hindernissen annahern, die die Sicht befindiert konnten.
7) Schneiden Sie das Gras quer zum Hang und nie in Richtung des Gefälles aufwärts/abwärts. Bei Richtungswechsel ist darauf zu achten, dass die Räder nicht auf Hindernisse stoßen (Steine, Zweige, Wurzeln usw.), die ein seitliches Abrutschen oder den Verlust der Kontrolle über die Maschine verursachen können.
8) Die Maschine darf nicht an Steigungen von mehr als 20^ verwendet werden, unabhängig von der Arbeitsrichtung.
9) Seien Siealandersvorsichtig,wenSiendenRasenmahr zu sich heranziehen.Schauen Siher hinter sich,

bevor Sie in den Rückwärtsgang schalten und während Sie zusücksetzen, um sicherzustellen, dass keine Hindernisse vorhenden sind.
10) Halten Sie das Schneidwerkzeug an, wenn der Mäher beim Transport über andere Flächen als Gras zu kappen ist und wenn Sie den Rasenmäher zur Mähfläche hin- und wieder abtransportieren.
11) Wenn Sie die Maschine in der Höhe der Straße verwenden, achen Sie auf den Verkehr.
12) Verwendten Sie die Maschine nie mit beschädigten Schutzeinrichtungen oder ohne die Grasfangeinrichtung, den seitlichen oder den hinteren Auswurfschutz.
13) In der Nähe von abschüssigen Stellen, Gräben oder Dammen verbesserten vorsichtig sein.
14) Starten Sie den Motor mit Vorsicht entsprechend den Anweisungen. Achten Sie auf ausreichenden Abstand der Fußzum Schneidwerkzeug.
15) Den Rasenmáher beim Start des Motors nicht kippen. Starten Sie den Motor auf einer ebenen Flüche ohne Hindernisse oder hohes Gras.
16) Bringen Sie niemals Höhe oder Fuß in die Höhe von sich drehenden Teilen. Halten Sie sich immer entertend von der Auswurföffnung.
17) Heben oder tragen Sie den Rasenmacher nie mit laufendem Motor.
18) Die Sicherheitssysteme nicht entfernen oder außer Betrieb setzen.
19) Ändern Sie nicht die Grundeinstellung des Motors und halten Sieihn nicht überfahren.
20) Die Komponenten des Motors, die sich während des Gebrauchs erhitzen, nicht berühren. Es besteht Verbrennungsgefahr.
21) Bei den Modellen mit Motorantrieb,lös sie die Kupplung des Radantriebs,bevor Sie den Motor starten.
22) Verwenden Sie ausschließlich vom Hersteller der Maschine genehmigte Zubehörteile.
23) Die Maschine nicht verwenden, wenn das Zubehör/ die Werkzeuge nicht in den vorgesehenen Punkten insalliert sind.
24) Das Schneidwerkzeug aussalten, den Motor anhalten und das Kabel der Zündkerze abziehen (sicherstellen, dass alle beweglichen Teile vollkommen stillstehen):
- Wahrend des Transports der Maschine;
- Wenn Sie die Maschine unbewacht让他们。Bei den Modellen mit elektrischen Anlasser, den Zündschlüssel abziehen:
- Bevor Sie Verstopfungen beseitigen oder den Auswurfkanal reinigten;
- Bevor Sie die Maschine überprüfen, reinigen oder Arbeiten an ihr durchführten;
- Nachdem ein Fremdkörper getroffen wurde. Prüfen Sie, ob Schäden an der Maschine entstanden sind, und führen Sie die erforderlichen Reparaturen aus, bevor Sie die Maschine wieder benutzten.
25) Das Schneidwerkzeug ausschalten und den Motor anhalten:
- Bevor Sie nachtanken;
- Jedes Mal, wenn die Grasfangeinrichtung abgenommen oder wieder montiert wird;
- Jedes Mal, wenn der damitte Auswurfdeflektor abgenommen oder wieder montiert wird;
- Bevor man die Schnitthöhe einstellt, falls dies nicht vom Fahrsitz aus erfolgen kann.
26) Halten Sie während der Arbeit stets einen Sicherheitsabstand vom rotierenden Schneidwerkzeug. Dieser Abstand entspricht der Länge des Handgriffs.
27) Bevor Sie den Motor abstellen,nehmen Sie das

Gas zurück. Nach Ende der Arbeit, schreiben Sie die Benzinzuführ, indem Sie die Anweisungen im Handbuch befolgen.

28) ACHTUNG - Im Fall von Bruchen oder Unfallen während der Arbeit, freiert den Motor abstellen und die Maschine entfernen, damit sie keine weiteren Schäden anrichtet. Wenn bei einem Unfall man selbst oder Dritte verletzt werden, unverzüglich die der Situation angemessene erstige Hilfe leisten und zur notwendigen Behandlung ein Krankenhaus aufsuchen. Entfernen Sie sorgfältig alle eventuellen Rückstände, die -falls sie unbeaufsichtigt bleiben - Schäden oder Verletzungen an Personen oder Tieren verursachen können.
29) ACHTUNG - Die in dieser Anleitung angegebenen Gerausch- und Vibrationspegel sind Höchstwerte beim Betrieb der Maschine. Der Einsatz eines nicht ausgewuchten Schneidelements, die zu hohe Fahrgeschwindigkeit und die fehlende Wartung wirken sich signifikant auf die Gerauschemissionen und die Vibrationen aus. Demzufolge müssen vorbeugende Maßnahmen getroffen werden, um mögliche Schäden durch zu hohen Lärn und Belastungen durch Vibrationen zu vermeiden; die Maschine warten, Gehorschutz/TRagen, während der Arbeit Pausen einlagen.

D) WARTUNG UND LAGERUNG

1) ACHTUNG! - Nehmen Sie das Zündkerzenkabel ab und lessen Sie vor allen Reinigung- oder Wartungsarbeiten die entsprechenden Anweisungen durch. In allen Situationen, die Gefahren für die Hande mit sich bringen, geeignete Kleidung und Arbeitshandschuhe-Tragen.
2) ACHTUNG! - Die Maschine niemals mit abgenutzten oder beschädigten Teilen verwenden. Die schadhaften oder verschissenen Teile sind zu ersetzen und dürfen niemals repariert werden. Nur Original-Ersatzteile verwenden: Die Verwendung von Nicht-Original-Ersatzteilen und/oder nicht korrekt montierten Ersatzteilen beeinträchtigt die Sicherheit der Maschine, kann Unfälle und Verletzungen an Personen verursachen und befrei den Hersteller von jeder Verpflichtung und Haftung.
3) Alle Einstell- und Wartungsarbeiten, die nicht in thisem Handbuch beschreiben sind, müssen von ihrer Handlager oder einem Fachbetrieb ausgeführten werden, die über das Wissen und die erforderlichen Werkzeuge für eine korrekte Arbeitsausführung verfügen, um das ursprüngliche Sicherheitsniveau der Maschine bezubehalten. Eingriffe, die nicht von einer Fachstelle oder von unqualifizierten Personal ausgeführten werden, haben grundsätzlich den Verfall der Garantie und jeglicher Verpflichtung oder Verantwortung des Herstellers zur Folge.
4) Nach jeder Verwendung das Zündkerzennkopel abziehen und die Maschine auf eventuelle Schäden überprüften.
5) Sorgen Sie damit, dass alle Muttern und Schrauben fest angezogen sind, um sichere zu sein, dass die Maschine immer unterGEN Bedingungenarbeitet. Eine regelmäßige Wartung ist unerlattachlich fur die Sicherheit und die Erhaltung der Leistungsfähigkeit.
6) Kontrollieren Sie regelmäßig, dass die Schrauben des Schneidwerkzeugs fest angezogen sind.
7) Arbeitschandschuhe tragen, um das Schneidwerkzeug zu handhaben, es abzunehmen oder wieder zu montieren.
8) Beim Schleifen des Schneidwerkzeugs ist auf dessen Auswuchung zu achten. Alle Arbeiten, die das Schneidwerkzeug bettreffen (Ausbau, Scharfen, Auswuchten, Einbau und/oder Auswechseln), sind aufwändige Arbeiten, die außer der Verwendung spezieller Werkzeuge auch ein bestimmtes Fachkonnaen erfordern.

Aus Sicherheitsgründen müssen diese Arbeiten dazu immer in einem Fachbetrieb ausgeführten werden.
9) Wahlend der Arbeiten zur Einstellung der Maschine darauf auf achtens, dass die Finger nicht zwischen dem sich drehenden Schneidwerkzeug und den festen Teilen der Maschine eingeklemmt werden.
10) Das Schneidwerkzeug nicht berühren, solange das Zündkerzenkabel noch nicht abbezogen ist und das Schneidwerkzeug nicht vollig stillstehen. Wahrend der Arbeiten am Schneidwerkzeug daran denken, dass die ses sich bewegen kann, auch wenn das Zündkerzenkabel abbezogen ist.
11) Prufen Sie regelmäßigen den seitlichen bzw. den früren Auswurfschutz und die Grasfangeinrichtung. Falls sie beschädigt sind, müssen sie ersetzt werden.
12) Beschädigte Warn- und Hinweisschilder müssen ausgewechselt werden.
13) Stellen Sie die Maschine an einem für Kinder unzugänglichen Platz ab.
14) Bewahren Sie die Maschine mit Benzin im Tank niemals in einem Raum auf, in dem Benzindampfe mit offen dem Feuer, einer Hitzequelle oder Funken in Berührung kommt können.
15) Lassen Sie den Motor abkühlen, bevor Sie die Maschine in einem Raum abstellen.
16) Um Brandgefahr zu vermeiden, halten Sie Motor und Auspufftopf, den Platz für die Batterie sowie den Platz, an dem Benzinkanister gelagert werden, frei von Gras, Blättern oder austretendem Fett. Die Grasfangeinrichtung leeren und keine Behälter mit gemühtem Gras in einem geschlossenen Raum aufbewahren.
17) Um Brandgebung zu vermeiden, kontrollieren Sie regelmäßig, dass keine Öl- und/oder Kraftstoffverluste auftreten.
18) Falls der Tank zu entleeren ist, muss dies im Freien und bei kaltem Motor erfolgen.

E) TRANSPORT UND HANDHABUNG

1) Folgende Hinweise müssen bei jedem Bewegen, Heben, Transportieren oder Kippen der Maschine beachtet werden:
- Feste Arbeitschandschuhe benutzen;
Die Maschine unter Berücksichtigung des Gewichts und seiner Aufteilung an Punktten greifen, die einen sicheren Halt gewährleisten
- Eine dem Gewicht der Maschine und den Eigenschaften des Transportmittels bzw. der Aufstellposition entsprechende Anzahl Personen einsetzen
- Sicherstellen, dass die Bewegung der Maschine keine Benzverluste bzw. Schäden oder Verletzungen verursicht.
2) Sichern Sie die Maschine während des Transports auf geeignete Weise mit Seilen oder Ketten.

G) UMWELTSCHUTZ

1) Der Umweltschutz muss ein wesentlicher und vorrangiger Aspekt bei der Verwendung der Maschine sein, zum Vorteil des zivilen Zusammenlebens und unserer Umgebung. Vermeiden Sie es, ein Störelement ihrer Nachbarschaft darzustellen.
2) Halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung von Verpackungen, Öl, Benzin, Filter, beschädigten Teilen oder sámtlichen weiteren umweltschädlichen Stoffen. Diese Stoffe können nicht zusammen mit dem Hausmüll entsorgt werden, sondern müssen getrennt

gesammelt und zum Wertstoffhof gebracht werden, der für die Wiederverwendung der Stoffe sorgt.

3) Halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung der Schneidreste.
4) Bei Außerbetriebnahmearf die Maschine nicht einfach in der Umwelt abgestellt werden, sondern muss gemäß der ortlichen Vorschriften an einen Wertstoffhof übergeben werden.

DIE MASCHINE KENNENLERNEN

BESCHREIBUNG DER MASCHINE UND EINSATZBEEICH

These Maschine ist ein Gartenbaugerät, genauer gesagt ein handgeführter Rasenmäher.

Die Maschine besteht im Wesentlichen aus einem Motor, der ein in einem Gehäuse eingeschlossenes Schneidwerkzeug anreibt, und verfügbar über Räder und einen Griff.

Der Bediener kann die Maschine führen und die Hauptsteuerungen betätigten, wobei er immer hinter dem Griff stehen, also in Sicherheitsabstand zum rotierenden Schneidwerkzeug. Wenn der Bediener sich von der Maschine entfern, werden der Motor und das Schneidwerkzeug innerhalb weniger Sekunden angehalten.

Bestimmungsgemäß Verwendung

These Maschine wurde entwickelt und hergestellt, um das Gras von Gärten und Rasenflächen zu schneiden (und zu sammeln), deren Grübe der Schnittleistung entspricht, wo bei sie von einem Bediener handgebung wird.

Das Vorhandensein von Zubehor oder spezifischen Vorrichtungen kann das Aufsammeln des gemäten Grases vermeiden oder einen „Mulching-Effect" bewirken, bei dem das gemachte Gras am Boden verteil wird.

Benutzer

These Maschine ist für die Benutzung durch Verbraucher, also Laien bestimmt. These Maschine ist für den „Hobbygebrauch" bestimmt.

Nicht bestimmungsgemäß Verwendung

Jede andere Verwendung, die von der oben genannten abweicht, kann sich als gefährlich erweisen und Personenund/oder Sachschäden verursachen. Als nicht bestimmungsgemäß Verwendung gelten (beispielhaf):

• Transport von Personen, Kindern oder Tieren auf der Maschine;
• Mitfahren auf der Maschine;
• Verwenden der Maschine zum Ziehen oder Schieben von Lasten;
• Verwenden der Maschine für das Sammeln von Laub oder Abfall;
• Verwenden der Maschine zum Schneiden von Hecken oder zum Schneiden von anderen Pflanzen außer Rasen;

• Verwenden der Maschine durch mehr als eine Person;

• Betätigendes Schneidwerkzeugs in grasloben Bereichen.

TYPENSCHILD UND MASCHINENBAUTEILE (siehe Abbildungen auf Seite ii)

1. Schalleistungspegel
2. CE-Kennzeichnung
3. Herstellungsjahr
4. Typ des Rasenmachers
5. Seriennummer
6. Name und Anschrift des Herstellers
7. Artikelnummer
8. Nennleistung und maximale

Drehzahl des Motors

1. Gewicht in kg

2. Chassis

3. Motor
4. Schneidwerkzeug
5. Hinterer Auswurfschutz
   14a. Seitlicher Auswurfdeflektor (falls vorgesehen)
   14b. Seitlicher Auswurfschutz (falls vorgesehen)
6. Grasfangeinrichtung
7. Griff
8. Gashebel
9. Hebel Motorbremse / Schneidwerkzeug
10. Kupplungshebel

Tragen Sie族自治n dem Kauf der Maschine die Kennnummern (3 - 4 - 5) in die entsprechenden Felder auf der letzten Seite des Handbuches ein.

Das Beispiel der Konformitätserklarung finden Sie auf der vorletzten Seite des Handbuches.

BESCHREIBUNG DER SYMBOLE AN DEN BEDIENELEMENTEN (wo vorgesehen)

1. Langsam
2. Schnell
3. Anlasser
4. Motor abstellen
5. Antrieb eingeschaltet
6. Ruhestellung
7. Motor starten
8. Anzeiger Inhalt Grasfangeinrichtung: angehoben (a) = leer / abgesenkt (b) = voll

SICHERHEITSVORSCHRIFTEN - Ihr Rasan-maher muss mit Vorsicht benutzt werden. Aus dieser Grund wurden an der Maschine Symbole angebracht, die Sie auf die wichtigen Vorschistsmaßnahmen hinweisen. Die Bedeutung der Symbole ist nachstehend erklart. Wir weisen auch noch einmal ausdrücklich auf die Sicherheitsnormen hin, die Sie im entsprechenden Kapitel dieser Gebrauchsanleitung finden.

Beschädigte oder unleserliche Etikettenitte austauschen.

1. Achting: Vor dem Gebrauch der Maschine die Bedienungsanleitunglesen.
2. Auswurfrisiko. Wahrend des Gebrauchs, halten Sie Dritte von der Arbeitszone entfernt.
3. Schnittgefall. Schneidwerkzeug in Bewegung. Führen Sie nie Hände oder Fuß in den Sitz

des Schneidwerkzeugs ein. Nehmen Sie den Zündkerzenstecker ab und lessen Sie die Anleitungen, bevor Sie Wartungs- oder Reparaturarbeiten beginnen.

1. Nur für Rasenmaher mit Elektromotor
2. Nur für Rasenmacher mit Elektromotor
3. Schnittgefahr. Schneidwerkzeug. Führn Sie nie Hände oder Fuß in den Sitz des Schneidwerkzeugs ein.

GEBRAUCHSVORSCHRIFTEN

Für den Motor und die Batterie (falls vorhanden) wird auf die entsprechenden Bedienungsanleitungen verwiesen.

HINWEIS - Die Übereinstimmung zwischen den Verweisen im Text und den entsprechenden Abbildungen (auf S. iii ff.) wird durch die Nummer vor jedem Abschnitt gegeben.

1. MONTAGE

HINWEIS Einige Komponenten der Maschine können bei der Lieferung bereits montiert sein.

ACHTUNG! Das Auspacken und die Montage mussen auf einer ebenen und stabilen Oberfläche erfolgen. Es muss genugend Platz zur Bewegung der Maschine und der Verpackung sowie die geeigneten Werkzeuge zur Verfugung stehen.

Die Entsorgung der Verpackung muss gemäß den örtlichen Vorschriften erfolgen.

Die Montage der Maschine zu Ende führung, indem man die Angaben in den Anleitungen befolgt, die jeder zu montierenden Komponente beiliegen.

1.1 Batterieanschluss

• Modelle mit Elektrostart mit Schlüssel

Das Batteriekabel an den Stecker der allgemeinen Verkabelung des Rasenmahers anschließen.
- Modelle mit Elektrostart durch Knopfdruck

Die gefelieferte Batterie in das entspruchende Fach einführen, das sich auf dem Motor befindet (Abs. 3.2b, "III - IV").

2. BESCHREIBUNG DER BEDIENELEMENTE

HINWEIS Die Bedeutung der Symbole, die auf den Bedienelementen abgebildet sind, ist auf den vorangehenden Seiten beschrieben.

2.1 Gasbetätigung

Das Gas wird mit dem Hebel (1) betätigt.

Die Positionen des Hebels sind auf dem entsprechenden Etikett angegeben.

Auf einigen Modellen ist ein Motor ohne Gashebel vorgegeben.

2.2 Hebel Motorbremse / Schneidwerkzeug

Die Bremse des Schneidwerkzeugs wird über den Hebel (1) bedient, der zum Anlassen und während des Betriebs des Rasenmahers gegen den Handgriff gedrückt werden muss.

Beim Loslassen des Hebels bleibt der Motor stehen.

2.3 Kupplungshebel (falls vorhanden)

Bei Modellen mit Motorantrieb erfolgt das Einkuppeln des Antriebs dadurch, dass der Hebel (1) gegen den Griff gerückt wird.

Beim Loslassen des Hebels halt der Rasenmaher an.

Das Anlassen des Motors muss stets mit ausgekuppeltem Antrieb erfolgen.

ACHTUNG! Um das Getriebe nicht zu beschädigen, die Maschine mit eingekuppeltem Getriebe möglichst nicht ruckwertsziehen.

2.4 Schnitthöheneinstellung

Die Einstellung der Schnithhöhe erfolgt mit Hilfe der darauf bestimmen Hebel (1).

Die vier Räder müssen auf dieselbe Höhe eingestellt werden.

DER ARBEITSGANG IST BEI STILL-STEHENDEM SCHNEIDWERKZEUG DURCHZUFUHREN.

3. MAHEN DES GRASES

HINWEIS These Maschine erhögt das Mähen des Rasens mit verschiedenen Modi; vor Arbeitsbeginn sollte die Maschine entsprechend der gewünschten Schnittart eingestellt werden.

DER ARBEITSGANG IST BEI AUSGE-SCHALTETEM MOTOR DURINGZUFUHREN.

3.1a Vorbereitung für das Mähen und Sammeln des Grases in der Grasfangeinrichtung:

Den hinteren Auswurfschutz (1) anheben und die Grasfangeinrichtung (2) wie abgebildet einhängen.

3.1b Vorbereitung für das Mähen und hinterer Auswurf des Grases:

Die Grasfangeinrichtung abnehmen und sicherstellen, dass der hintere Auswurfschutz (1) stabil abgesenkt bleibt.
- Bei den Modellen mit möglichen seitlichem Auswurf: Sicherstellen, dass der和社会e Auswurfschutz (4) abgesenkt und mit dem Sicherungshebel (3) geschichert ist.

3.1c Vorbereitung für das Mühen und Feinschnitt des Grases ("Mulching" Funktion - falls vorgesehen):

• Bei den Modellen mit möglichchem seitlichen Auswurf: Sicherstellen, dass der seiteiche Auswurfschutz (4) abgesenkt und mit dem Sicherungshebel (3) geschichert ist.
  Den hinteren Auswurfschutz (1) anheben und die Deflektorklappe (5) so in die Auswurföffnung einsetzen, dass sie leicht nach rechts geneigt ist; sie dann durch Einsetzen der beiden Stifte (6) in die vorgesehenen Bohrungen bis zum Einrasten der Klinke (7) befestigen. Um die Deflektorklappe (5) zu entfern, den hinteren Auswurfschutz (1) anheben und in der Mitte drücken, so dass die Klinke (7) ausklinkt.

3.1d Vorbereitung für das Mähen und freihtlichen Auswurf des Grases (falls vorgesehen):

• Den hinteren Auswurfschutz (1) anheben und die Deflektorklappe (5) so in die Auswurföffnung einsetzen, dass sieleitung nach rechts geneigt ist; sie dann durch Einsetzen der beiden Stüfte (6) in die vorgesehenen Bohrungen bis zum Einrasten der Klinke (7) befestigen.
• Den Sicherungshebel (3) leicht drucken und denSECTION

chen Auswurfschutz (4) anheben.

Den seitlichen Auswurfdeflektor (8) wie abgebildet montieren.
- Den seitlichen Auswurfschutz (4) wieder schlieben, um den seitlichen Auswurfdeflektor (8) zu blockieren.

Zur Entfernung des seitlichen Auswurfdeflektors:

• Den Sicherungshebel (3)leitung drucken und den seitlichen Auswurfschutz (4) anheiten.
• Den seitlichen Auswurfdeflektor (8) aushaken.
  Zum Entfermen des Deflektordeckels:
• Den hinteren Auswurfschutz anheben (1).
• In der Mitte drucken, so dass die Klinke (7) ausklinkt.

3.2 Anlassen des Motors

Zum Anlassen die Anweisungen der Betriebsanleitung des Motors befolgen.

3.2a

- Modelle mit Handstart ("I - "II")

Den Bremshebel des Schneidwerkzeugs (1) gegen den Handgriff ziehen und kraftig am Griff des Starterseils (2) ziehen.

- Modelle mit Elektrostart mit Schlüssel

Den Bremshebel des Schneidwerkzeugs (1) gegen den Griffziehen und den Zündschlüssel (3) drehen.

3.2b

• Modelle mit Elektrostart durch Knopfdruck ("III - IV")
  Die gelieferte Batterie in das entsprechende Fach einfahren, das sich auf dem Motor befindet (4); (die Anweisungen in der Betriebsanleitung des Motors befolgen).
• Den Sicherheitsschluss ganz einfahren (falls vorhenden) (5).
• Den Hebel Motorbremse / Schneidwerkzeug in Richtung Griff (1)ziehen.

HINWEIS Der Hebel Motorbremse / Schneidwerkzeug muss gezogen gehalten werden, um das Stoppen des Motors zu vermeiden.
- Den Startgriff drücken und gedrückt halten, bis der Motor startet (6).

3.3 Mahen des Grases

Der Rasen sieht better aus, wenn man immer mit gleicher Schnittthöhe und abwechselnd in beide Richtungen maht.

Wenn die Grasfangeinrichtung zu voll ist, wird das Gras nicht mehr effizient eingesammelt und das Gerausch des Rasenmachers ändert sich.

Die Grasfangeinrichtung abnehmen und ausleeren.

• Den Motor ausschalten und abwarten, bis das Schneidwerkzeug anhalt.

• Den hinteren Auswurfschutz anheben, den Handgriff greifen und die Grasfangeinrichtung abnehmen, sie dazu aufrecht halten.

• Beim „Mulching“ oder hinteren Grasausswurf: Stets vermeiden, eine übermäßige Menge Gras zu schreiben. Es damit nie mehr als ein Drittel der Gesamthöhe des Grases auf einem geschritten werden! Die Fahrgeschwindigkeit ist dem Zustand des Rasens und der Menge des zu mahenden Grases anzupassen.

• Beim seitlichen Auswurf (falls vorgesehen): Der Mähverlauf sollte so gewählt werden, dass das gemah

te Gras nicht auf den noch zu mahenden Rasen geworfen wird.

• Bei einer Grasfangeinrichtung mit Anzeigevorrichtung des Inhalts (falls vorgehen): Wahlrend der Arbeit, bei sich drehendem Schneidwerkzeug bleibt der Anzeiger angehoben, damit die Grasfangeinrichtung das gemachte Gras aufnehmen kann; wenn er sich absenkrt bedeutet dies, dass die Grasfangeinrichtung sich gefüllt hat und geleert werden muss.

Empfehlungen für die Rasenpflege

Jede Grasart hat entsprechliche Eigenschaften und kann daher eine andere Rasa NPlegge erfordern; beachten Sie immer die Hinweise auf der Verpackung der Rasensamen hinsichtlich der Schniththeo und übertragen Sie diese auf die Wachstumsbedingungen im jeweiligen Gartenbereich. Es muss beachtet werden, dass der GroBteil der Grasarten aus einem Stangel und einem oder mehreren Blättern besteht. Wenn man die Blätter ganz abscheidet, wird der Rasen beschädigt und das Nachwachsen wird erschwert. Im Allgemeinen gelten die folgenden Hinweise:

• ein zu tiefer Schnitt verursacht Ausrisse, Entwurzelungen des Rasens und ein „fleckiges“ Aussehen;
• im Sommer muss der Schnitt hoher sein, um ein Austrockn den Erde zu vermeiden;
• nasser Rasenarf nicht geschritten werden; die Schnittwirkung des sich drehenden Schneidwerkzeugs wird durch das anhaftende Gras vermindert und verursacht Ausrisse im Rasen;
• beialanders hohem Gras solte ein Mahvorgang mit der hochsten Schnitthöhe der Maschine und ein zweiter Mahvorgang nach zwei oder drei Tagen ausgeführterwenden.

3.4 Nach der Arbeit

Nach der Arbeit den Bremshebel (1) loslassen und den Zündkerzenstecker (2) abstecken.

• Modelle mit Elektrostart mit Schlüssel
  Den Zündschlüssel (3) abziehen.
• Modelle mit Elektrostart durch Knopfdruck

Die Lasche (5) drücken und den Freigabeschlussel (4) entfern.

WARTEN SIE BIS DAS SCHNEIDWERKZEUG STILLSTEHT, bevor Sie irgendeken Eingriff durchhufen.

4. ORDENTLICHE WARTUNG

Den Rasenmahr an einem trockenen Ort lagern.

WICHITG Eine korrekte und sorgfällige Wartung ist notwendig, um die Einsatzsicherheit und die ursprünglichen Leistungen der Maschine aufrechtzuerhalten.

Jegliche Einstellung oder Wartungsarbeit muss bei ausgehaltentem Motor ausgeführten werden, nach dem das Zündkerzenkabel abgezogen wurde.

1) Tragen Sie bei allen Reinigungs-, Wartungs-oder Einstellarheiten an der Maschine immer feste Arbeitshandschuhe.
2) Waschen Sie die Maschine nach jedem Mähvorgang sorgfältig mit Wasser; halten Sie Gras- und Schlammreste, die sich innerhalb des Chassis angesammelt haben, um zu vermeiden, dass diese in ge

trocknetem Zustand das Anlassen erschweren.

3) Die Lackierung im Innenteil des Chassis kann sich im Laufe der Zeit durch den Abrieb des geschnitten Grases lose; in thisem Fall muss die Lackierung rechtzeitig mit einer Rostschutzfarbe ausgebessert werden, um eine Rostbildung zu vermeiden, die zur Korrosion des Metals führen können.
4) Falls ein Zugriff auf die Unterseite der Maschine erforderlich ist, daß diese nur in die Richtung gekippt werden, die im Motorhandbuch angegeben ist. Dabei sind die entsprechenden Anweisungen zu beachten und man muss sicherstellen, dass die Maschine stabil ist, bevor man jeglichen Eingriff durchfuhl. Bei Modellen mit seitlichen Auswurf muss der Auswurfdeflektor abmontiert werden (falls montiert - siehe 3.1.d).
5) Vermeiden Sie, Benzin über die Kunststoffeile zu verschüten, um diese nicht zu beschädigen und sofort jegliches ausgelaufene Benzin aufwischen. Die Garantiedeckt keine an den Kunststoffeilen durch Benzin verursachten Schäden.
6) Um das Chassisinnen zu reinigen, verwenden Sie den speziellen Anschluss für den Wasserschlauch (falls vorgesehen) (4.4). Zur Reinigung, die Schnitthöne in die niedrigste Stellung stellen, dann den Motor starten und das Schneidwerkzeug einkuppeln. Dabei immer hinter dem Griff des Rasenmahers bleiben.
7) Um den einwandfrei Betrieb und eine langle Lebensdauer der Maschine zu gewährleisten, sollte das Motoröl regelmäßig gewechselt werden, in den Zeitabständen, die in der Betriebsanleitung des Motors angegeben sind. Das Öl kann in einem Fachbetrieb abgelassen werden oder indem man es von Einfullstutzten aus mit einer Spritze absaugt. Dabei ist zu berücksichtigten, dass dieser Vorgang eventuell weniger Male zu wiederholen ist, um Sicher zu sein, dass das Gehäuse ganz geleert wurde. Sich vergewissern, dass der Ölstand wieder korrekt hergestellt wurde, bevor man die Maschine erneut benutzt.

4.1 Wartung des Schneidwerkzeugs

Jeder Eingriff am Schneidwerkzeug sollte bei einem Fachbetrieb ausgelaftert werden, wo die geeigneten Ausübungen zur Verfügung stehen.

Auf dieser Maschine ist die Verwendung eines Schneidwerkzeugs mit dem in der Tabelle auf Seite ii angegebenen Code vorgesehen.

Aufgrund der Weiterentwicklung des Produkts konnte das offen genannte Schneidwerkzeug im Laufe der Zeit durch ein anderes ersetzt werden, das gleiche Eigenschaften der Austauschbarkeit und Betriebssicherheit aufweist.

Das Schneidwerkzeug (2) mit dem Code dem Boden zugewandt wieder montieren und darauf wie in der Abbildung gezeigt vorgehen.

Die Zentralschraube (1) mit einem Drehmometenschlüssel, der auf 35-40 Nm eingestellt ist, festziehen.

4.2 Regelung des Antriebs

Bei den angetriebenen Modellen wird die richtige Riemenspannung mit Hilfe der Mutter (1) erreicht, mit der das angegebene Maß (6 mm) eingestellt wird.

4.3 Aufladen der Batterie (falls vorgesehen)

• Modelle mit Elektrostart mit Schlüssel

Schlieben Sie zum Aufladen einer leeren Batterie diese an das Batterieladegerat (1) an, wie in der Wartungsanleitung der Batterie angegeben.

Das Batterieladegerätarf nicht direkt an die Motorklemme angeschlossen werden. Der Motor kann nicht mit dem Ladegerät als Energiequelle angelassen werden, da das Ladegerät beschädigt werden konne.

Falls der Rasenmäher für längerere Zeit nicht verwendet werden sollt, muste die Batterie abgeklemmt werden. Dabei ist auf einen eigenen Ladezustand der Batterie zu achen.

- Modelle mit Elektrostart durch Knopfdruck

Für die Hinweise bezüglich Autonomie, Aufladen, Aufbewährung und Wartung der Batterie den Anweisungen folgen, die im Motorhinweishandbuch enthalten sind.

5. ZUBEHÖR

Achtung! Für ihre Sicherheit ist es strengstens verboten, anderes Zubehör als das in der folgenden Listen genannot zu montieren. Diese Zubehörteile wurden speziell für das Modell und den Typ ihrer Maschine entwickelt.

5.1 Mulching-Kit" (wenn nicht im Lieferumfang enthalten)

Zerhackt das geschnittene Gras fein und lassst es auf dem Rasen, als Alternative zum Sammeln in der Grasfangeinrichtung (bei Maschinen, die)dafur vorgesehen sind).

6. DIAGNOSE

Was tun wenn ...
Ursache des Problems	Abhilfemaßnahme
1. Der Benzinrasenmäher Funktioniert nicht
Es feht Öl oder Benzim Motor	Kontrollieren Sie den Ölstand und den Benzinstand
Die Zündkerze und der Filter sind nicht in gutem Zustand	Die Zündkerze und den Filter reinigen, die verschmutzt sein können, oder sie auswechseln
Das Benzin wurde zum Ende der letzten Saison nicht aus dem Rasenmäher geleert	Der Schwimmer kann blockiert sein; neigen Sie den Rasenmäher zur Seite des Vergasers
2. Das geschrittene Gras wird nicht mehr in der Grasfangeinrichtung aufgefangen
Das Schneidwerkzeug hat einen harten Gegenstand getroffen	Das Schneidwerkzeug schäften oder ersätzen Prüfen Sie die Flügel, die das Gras in die Grasfangeinrichtung leiten
Das Chassisinnen ist verschmutzt	Reinigen Sie das Innere des Chassis um den Auswurf des Grases in die Grasfangeinrichtung zu erleichtern
3. Der Rasen{lösst sich nur schwer schaden

Das Schneidwerkzeug ist nicht in gutem Zustand	Das Schneidwerkzeug schären oder ersetzen
4. Die Maschine beginnnt, auf ungewöhnliche Weise zu vibrierten
Beschädigung oder lockere Teile	Halten Sie die Maschine an und siehen Sie das Zündkerzenkabel ab Prüfen, ob eventuell Beschädigungen vorhanden sind Kontrollieren, ob Teile sich gelöst haben und diese festziehen Die Kontrollen, Auswechsel- und Reparaturarbeiten in einem Fachbetrieb durchh鳳en halten

KANONEAΦAIEIAV aTnpouvtau oxoalaotika

A) EKIIAEY∑H

BESCHRIJVING VAN DE MACHINE EN GEBRUKSGEBIED

GEBRUKSVOORSCHRIFTEN

SIKKERHETSBESTEMMELSER Ma folges noye

A) OPPLAERING

4. LÖPANDE UNDERHÄLL

DE - Inhalt und Bilder dieser Bedienungsanleitung wurden im Namen von ST, S.p.A. erstellt und sind urheberrechtlich geschütt - Jede nicht genachtigte Vervielfaltung oder Veränderung, auch auszugwiese,这点 Dokument ist verboten.

EL To nepieoxoeva kai o elovc, oto npov evxepidio xponc, snioupynhtkav yia laayapiauq tnc etaupieac ST. S.p.A. kai npoateuovt a onp vnuatikak dikaiwata - Aanyopeutai onoiadntote avanapaywni npotnoiOn, eotw ka mepkn, tou yvdpaoxupic ekypian.
