BRUKSANVISNING BL 510 SQE ST 170 LS ALPINA

• För specifik information, se uppgifterna på maskinens märkplåt. viii

4.3  Opplading av batteriet (hvis finnes)

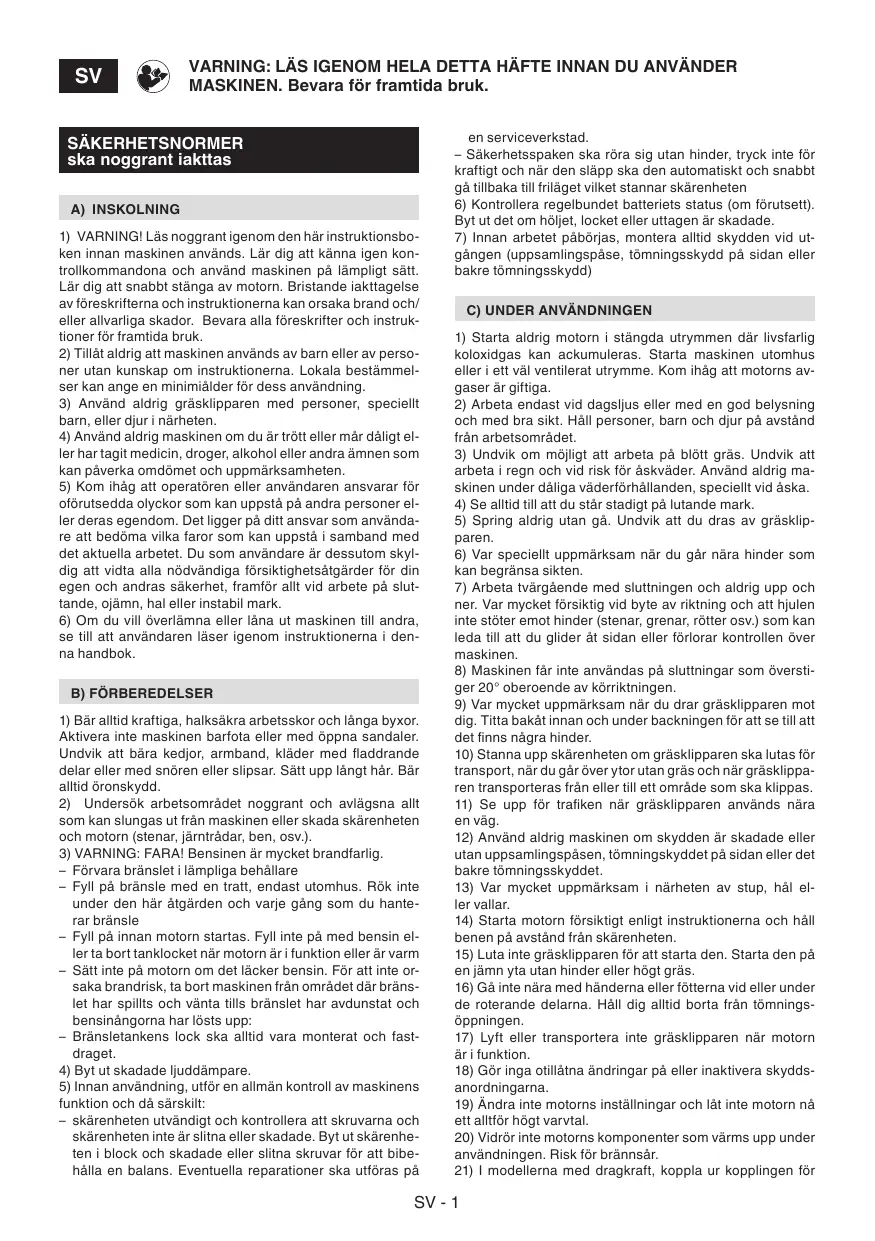

VARNING: LÄS IGENOM HELA DETTA HÄFTE INNAN DU ANVÄNDER MASKINEN. Bevara för framtida bruk. SÄKERHETSNORMER ska noggrant iakttas A) INSKOLNING 1) VARNING! Läs noggrant igenom den här instruktionsboken innan maskinen används. Lär dig att känna igen kontrollkommandona och använd maskinen på lämpligt sätt. Lär dig att snabbt stänga av motorn. Bristande iakttagelse av föreskrifterna och instruktionerna kan orsaka brand och/ eller allvarliga skador. Bevara alla föreskrifter och instruktioner för framtida bruk. 2) Tillåt aldrig att maskinen används av barn eller av personer utan kunskap om instruktionerna. Lokala bestämmelser kan ange en minimiålder för dess användning.

3) Använd aldrig gräsklipparen med personer, speciellt

barn, eller djur i närheten.

4) Använd aldrig maskinen om du är trött eller mår dåligt eller har tagit medicin, droger, alkohol eller andra ämnen som

kan påverka omdömet och uppmärksamheten.

5) Kom ihåg att operatören eller användaren ansvarar för

oförutsedda olyckor som kan uppstå på andra personer eller deras egendom. Det ligger på ditt ansvar som användare att bedöma vilka faror som kan uppstå i samband med det aktuella arbetet. Du som användare är dessutom skyldig att vidta alla nödvändiga försiktighetsåtgärder för din egen och andras säkerhet, framför allt vid arbete på sluttande, ojämn, hal eller instabil mark.

6) Om du vill överlämna eller låna ut maskinen till andra,

se till att användaren läser igenom instruktionerna i denna handbok.

1) Bär alltid kraftiga, halksäkra arbetsskor och långa byxor.

Aktivera inte maskinen barfota eller med öppna sandaler. Undvik att bära kedjor, armband, kläder med fladdrande delar eller med snören eller slipsar. Sätt upp långt hår. Bär alltid öronskydd.

2) Undersök arbetsområdet noggrant och avlägsna allt

som kan slungas ut från maskinen eller skada skärenheten och motorn (stenar, järntrådar, ben, osv.).

3) VARNING: FARA! Bensinen är mycket brandfarlig.

– Förvara bränslet i lämpliga behållare – Fyll på bränsle med en tratt, endast utomhus. Rök inte under den här åtgärden och varje gång som du hanterar bränsle – Fyll på innan motorn startas. Fyll inte på med bensin eller ta bort tanklocket när motorn är i funktion eller är varm – Sätt inte på motorn om det läcker bensin. För att inte orsaka brandrisk, ta bort maskinen från området där bränslet har spillts och vänta tills bränslet har avdunstat och bensinångorna har lösts upp: – Bränsletankens lock ska alltid vara monterat och fastdraget.

4) Byt ut skadade ljuddämpare.

5) Innan användning, utför en allmän kontroll av maskinens

funktion och då särskilt: – skärenheten utvändigt och kontrollera att skruvarna och skärenheten inte är slitna eller skadade. Byt ut skärenheten i block och skadade eller slitna skruvar för att bibehålla en balans. Eventuella reparationer ska utföras på en serviceverkstad. – Säkerhetsspaken ska röra sig utan hinder, tryck inte för kraftigt och när den släpp ska den automatiskt och snabbt gå tillbaka till friläget vilket stannar skärenheten

6) Kontrollera regelbundet batteriets status (om förutsett).

Byt ut det om höljet, locket eller uttagen är skadade.

7) Innan arbetet påbörjas, montera alltid skydden vid utgången (uppsamlingspåse, tömningsskydd på sidan eller

bakre tömningsskydd)

C) UNDER ANVÄNDNINGEN

1) Starta aldrig motorn i stängda utrymmen där livsfarlig

koloxidgas kan ackumuleras. Starta maskinen utomhus eller i ett väl ventilerat utrymme. Kom ihåg att motorns avgaser är giftiga.

2) Arbeta endast vid dagsljus eller med en god belysning

och med bra sikt. Håll personer, barn och djur på avstånd från arbetsområdet.

3) Undvik om möjligt att arbeta på blött gräs. Undvik att

arbeta i regn och vid risk för åskväder. Använd aldrig maskinen under dåliga väderförhållanden, speciellt vid åska.

4) Se alltid till att du står stadigt på lutande mark.

5) Spring aldrig utan gå. Undvik att du dras av gräsklipparen.

6) Var speciellt uppmärksam när du går nära hinder som

kan begränsa sikten.

7) Arbeta tvärgående med sluttningen och aldrig upp och

ner. Var mycket försiktig vid byte av riktning och att hjulen inte stöter emot hinder (stenar, grenar, rötter osv.) som kan leda till att du glider åt sidan eller förlorar kontrollen över maskinen.

8) Maskinen får inte användas på sluttningar som överstiger 20° oberoende av körriktningen.

9) Var mycket uppmärksam när du drar gräsklipparen mot

dig. Titta bakåt innan och under backningen för att se till att det finns några hinder.

10) Stanna upp skärenheten om gräsklipparen ska lutas för

transport, när du går över ytor utan gräs och när gräsklipparen transporteras från eller till ett område som ska klippas.

11) Se upp för trafiken när gräsklipparen används nära

12) Använd aldrig maskinen om skydden är skadade eller

utan uppsamlingspåsen, tömningskyddet på sidan eller det bakre tömningsskyddet.

13) Var mycket uppmärksam i närheten av stup, hål eller vallar.

14) Starta motorn försiktigt enligt instruktionerna och håll

benen på avstånd från skärenheten.

15) Luta inte gräsklipparen för att starta den. Starta den på

en jämn yta utan hinder eller högt gräs.

16) Gå inte nära med händerna eller fötterna vid eller under

de roterande delarna. Håll dig alltid borta från tömningsöppningen.

17) Lyft eller transportera inte gräsklipparen när motorn

18) Gör inga otillåtna ändringar på eller inaktivera skyddsanordningarna.

19) Ändra inte motorns inställningar och låt inte motorn nå

ett alltför högt varvtal.

20) Vidrör inte motorns komponenter som värms upp under

användningen. Risk för brännsår.

21) I modellerna med dragkraft, koppla ur kopplingen för

SV - 1 hjulens transmission innan motorn startas.

22) Använd endast tillbehör som godkänts av maskinens

23) Använd inte maskinen om tillbehören/verktygen inte installerats i förutsedda punkter.

24) Koppla ur skärenheten, stäng av motorn och lossa tändstiftets kabel (se till att alla delar i rörelse har stannat upp helt och hållet): – Under transport av maskinen – Var gång maskinen står obevakad. Avlägsna även nyckeln för modeller med elektrisk start. – Innan orsakerna till blockeringen åtgärdas eller innan utkastningsrännan rensas – Innan du kontrollerar, rengör eller utför arbeten på maskinen – Efter att du slagit till ett främmande föremål. Kontrollera eventuella skador och förbered nödvändiga reparationer, innan maskinen används på nytt.

25) Koppla ur skärenheten och stäng av motorn:

– Innan bränsle fylls på. – Varje gång som du avlägsnar eller monterar tillbaka uppsamlingspåsen. – Varje gång som du avlägsnar eller monterar tillbaka tömningsriktplattan på sidan. – Innan klipphöjden ställts in om detta inte kan utföras från förarplatsen.

26) Håll alltid ett säkerhetsavstånd från den roterande skärenheten under arbetet på grund av handtagets längd.

27) Sänk gasen innan motorn stannas upp. Stäng av bränsleförsörjningen efter att arbetet slutförts enligt instruktionerna i bruksanvisningen. 28) VARNING – Vid förstörelse eller olyckor under arbetet, stäng omedelbart av motorn och ställ maskinen på avstånd för att inte orsaka fler skador. Vid olyckor som medför kroppsskador, ge omedelbart första hjälpen och kontakta ett sjukhus för nödvändig vård. Ta noggrant bort eventuella rester som kan orsaka materialskador eller skador på människor eller djur om de inte tas bort.

29) VARNING - Buller- och vibrationsnivån som anges i

instruktionsboken är maximala värden vid användning av maskinen. Användningen av en skärenhet i obalans, en för hög hastighet, inget underhåll, påverkar väsentligen ljudoch vibrationsemissioner. Därför måste du använda skydd mot möjliga skador som beror på en hög ljudnivå och vibrationspåkänningar. Förutse ett underhåll av maskinen, bär hörselskydd och ta pauser under arbetet.

D) UNDERHÅLL OCH FÖRVARING

1) VARNING! – Lossa kabeln från tändstiftet och läs instruktionerna innan någon som helst rengöring eller underhåll påbörjas. Bär passande kläder och arbetshandskar i alla situationer där händerna kan utsättas för risk.

2) VARNING! – Använd aldrig maskinen med utslitna eller skadade delar. Trasiga eller slitna delar måste bytas ut

och får aldrig repareras. Använd endast originalreservdelar: tillverkaren har inte någon som helst ansvar eller förpliktelse vid en användning av icke originala och/eller felaktiga reservdelar 3) Allt justeringsarbete och underhållsarbete som inte beskrivs i denna bruksanvisning skall utföras hos er återförsäljare eller en specialiserad serviceverkstad som har tillräckligt med kännedom och nödvändiga verktyg för att utföra ett korrekt arbete och genom att bibehålla maskinens ursprungliga säkerhet. Ingrepp som utförs vid en olämplig struktur eller av ej kvalificerade personer medför att all slags garanti, tillverkarens förpliktelse eller ansvar upphör att gälla.

4) Efter all användning, lossa tändstiftets kabel och kontrollera eventuella skador.

5) Se till att muttrar och skruvar är åtdragna för att alltid

ha en maskin under säkra funktionsförhållanden. Ett regelmässigt underhåll är väsentligt för säkerheten och för att upprätthålla prestationsnivån.

6) Kontrollera regelbundet att skruvarna på skärenheten

har dragits åt riktigt.

7) Bär arbetshandskar för att hantera skärenheten, montera ner den och montera tillbaka den.

8) Se till att skärenheten är i balans när den slipas. Alla

åtgärder gällande skärenheten (nedmontering, slipning, återmontering och/eller byte) är tunga arbeten som kräver en specifik kompetens och användning av lämpliga utrustningar. Av säkerhetsskäl krävs det därför att de alltid utförs på en serviceverkstad. 9) Under inställningar av maskinen, var mycket uppmärksam för att undvika att fingrarna fångas in mellan skärenheten i rörelse och maskinens fasta delar.

10) Vidrör inte skärenheten förrän kabeln har lossats från

tändstiftet och skärenheten står helt still. Under åtgärderna på skärenheten, var försiktig eftersom den kan röra sig, även om tändstiftets kabel är frånkopplad.

11) Kontrollera ofta tömningsskyddet på sidan eller det bakre tömningsskyddet och uppsamlingspåsen. Byt ut om

12) Byt ut etiketterna med instruktioner och varningsmeddelanden om de är skadade.

13) Ställ tillbaka maskinen i ett område som barn inte kan

14) Förvara aldrig maskinen med bensin i tanken i ett rum

där bensinångorna kan nå en flamma, en gnista eller en stark värmekälla.

15) Låt motorn kallna innan maskinen ställs undan.

16) För att minska risken för brand, håll motorn, ljuddämparen, batterifacket och bensinens förvaringsområde fritt

från gräs, blad eller överskottsfett. Töm alltid uppsamlingspåsen och lämna inte behållarna med klippt gräs inne i en lokal.

17) För att minska risk för brand, kontrollera regelbundet att

det inte läcker olja och/eller bensin.

18) Om tanken måste tömmas, gör detta utomhus och med

E) TRANSPORT OCH FÖRFLYTTNING

1) Varje gång som maskinen ska förflyttas, lyftas, transporteras eller lutas ska du:

– Bära kraftiga arbetshandskar – Ta tag i maskinen i punkter som ger ett säkert grepp med tanke på vikten och dess fördelning – Få hjälp av andra personer med tanke på maskinens vikt och transportmedlets egenskaper eller platsen på vilken gräsklipparen ska placeras eller hämtas – Se till att maskinens rörelse inte leder till bensinläckor, skador eller sår.

2) Under transporten, spänn fast maskinen med vajrar eller kedjor.

1) Miljöskyddet ska vara en betydande aspekt och prioritet vid användningen av maskinen, till fördel för den civila

samlevnaden och miljön i vilken vi lever. Undvik att störa grannskapet.

2) Följ lokala bestämmelser noggrant för bortskaffande av

SV - 2 olja, bensin, batterier, filter, trasiga delar och andra enheter som kan förstöra miljön. Dessa avfall får inte kastas i soporna utan skall separeras och överlämnas till insamlingscentraler som återvinner materialen.

3) Följ noggrant lokala bestämmelser för bortskaffande av

material som finns kvar efter klippningen.

4) När maskinen tas ur drift, lämna inte maskinen i miljön,

utan kontakta en insamlingscentral enligt gällande lokala förordningar.

Den här maskinen är ett trädgårdsredskap och närmare bestämt en förarledd gräsklippare Maskinen består huvudsakligen av en motor som aktiverar en skärenheten som sitter i en kåpa med hjul och ett handtag. Användaren ska alltid stå bakom handtaget för att köra maskinen och aktivera huvudreglagen och därmed på ett säkert avstånd från den roterande skärenheten. När användaren lämnar maskinen stannar motorn och skärenheten upp inom några sekunder. Förutsedd användning Den här maskinen har utformats och konstruerats för att klippa (och samla upp) gräs i trädgårdar och i gräsiga områden beroende på klippkapaciteten. Maskinen är förarledd. Tillbehör eller specifika anordningar kan förhindra en uppsamling av klippt gräs eller orsaka en ”mulching”-effekt och klippt gräs lämnas på marken. Typ av användare Den här maskinen är avsedd för användning av konsumenter, det vill säga för icke yrkesmässigt bruk. Den här maskinen är avsedd för ”fritidsbruk”. Felaktig användning Vilken som helst annan användning än den som anges ovan anses som farlig och orsakar kroppsskador och/eller materialskador. Följande anses som felaktig användning (som exempel, men inte uteslutande): – transportera personer, barn eller djur på maskinen; – transportera sig själv på maskinen; – använda maskinen för att släpa eller skjuta laster; – använda maskinen för att samla in löv eller skräp; – använda maskinen för att klippa buskar eller annan vegetation än gräs; – maskinen används av flera personer; – sätta på skärenheten i områden utan gräs. MÄRKPLÅT OCH MASKINENS KOMPONENTER (se bilden på sida ii)

2. CE-märkning om överensstämmelse

4. Typ av gräsklippare

6. Tillverkarens namn och adress

8. Nominell effekt och maximal hastighet på motorn

14a. Tömningsriktplatta på sidan (där förutsedd) 14b. Tömningsskydd på sidan (där förutsedd)

18. Bromsspak motor/skärenhet

19. Spak för koppling av dragkraft

Omedelbart efter att maskinen köpts, skriv in identifieringsnumren (3 - 4 - 5) i de avsedda platserna på bruksanvisningens sista sida. Ett exempel på en försäkran om överensstämmelse finns på den näst sista sidan i handboken.

BESKRIVNING AV SYMBOLERNA

SOM STÅR PÅ REGLAGEN

(där det förutses) 21. Långsam 22. Snabb 23. Startmotor 24. Stopp motor 25. Dragkraft kopplad 26. Viloläge 27. Start motor 36. Nivåvakt uppsamlingspåsens innehåll: hög (a) = tom/ låg (b) = full SÄKERHETSFÖRESKRIFTER - Din gräsklippare ska användas med försiktighet.. För detta syfte har symboler placerats på maskinen vilka påminner om de huvudsakliga försiktighetsåtgärderna. Symbolerna förklaras nedan. Det rekommenderas även att du noggrant läser igenom säkerhetsföreskrifterna i motsvarande kapitel i denna handbok. Byt ut skadade eller oläsliga etiketter. 41. Varning: Läs instruktionsboken innan maskinen används. 42. Risk för utkastning. Håll personer utanför arbetsområdet under användningen. 43. Risk för skärsår. Skärenhet i rörelse. För aldrig in händer eller fötter i utrymmet där skärenheten sitter. Koppla från tändstiftets hatt och läs instruktionerna innan något som helst underhåll eller reparation.

44. Endast för gräsklippare med elmotor.

45. Endast för gräsklippare med elmotor.

46. Risk för skärsår. Skärenhet. För aldrig in händer eller fötter i utrymmet där skärenheten sitter. SV - 3 UTFÖR ARBETET MED STILLASTÅENDE SKÄRENHET BRUKSANVISNING

Läs motsvarande instruktionsböcker för motorn och batteriet (i förekommande fall). ANMÄRKNING – Motsvarigheten mellan referenserna i texten och motsvarande figurer (på sidorna iii och följande) anges med numret som står innan varje avsnitt.

1. SLUTFÖRA MONTERINGEN

ANMÄRKNING Maskinen kan levereras med vissa komponenter monterade. VARNING! Uppackningen och slutförandet av monteringen ska utföras på en plan och stabil yta, med utrymme som är tillräckligt för att flytta maskinen och emballagen med hjälp av lämpliga utrustningar. Bortskaffandet av emballagen ska göras enligt gällande lokala bestämmelser. Slutför monteringen av maskinen enligt anvisningarna som finns på instruktionsbladet som medföljer varje komponent som ska monteras.

1.1 Batterianslutning

• Modeller med elektrisk start med nyckel Koppla batterikabeln till huvudkabelns kontaktdon på gräsklipparen.
• Modeller med elektrisk start med knapp Sätt i batteriet som tillhandahålls i avsett fack på motorn (avs 3.2b, “III - “IV”).

2. BESKRIVNING AV REGLAGEN

ANMÄRKNING Symbolernas betydelse på reglagen förklaras på de föregående sidorna.

Acceleratorn kontrolleras av spaken (1), Spakens lägen anges på motsvarande skylt. På vissa modeller finns en motor utan gasreglage.

2.2 Bromsspak motor/ skärenhet

Skärenhetens broms styrs av spaken (1), som ska hållas mot handtaget för att starta och under gräsklipparens funktion. Motorn stannar så fort spaken släpps.

2.3  Spak för dragkraften (i förekommande fall)

På modellerna med dragkraft körs gräsklipparen framåt med spaken (1) tryckt mot handtaget. Gräsklipparen stannar så fort spaken släpps. Starten av motorn ska alltid utföras med dragkraften frånkopplad. VARNING! För att undvika skada på transmissionen, undvik att dra maskinen bakåt med kopplad transmission.

2.4 Reglering av skärhöjd

Regleringen av klipphöjden görs med hjälp av motsvarande spakar (1). De fyra hjulen ska ställas in på samma höjd. ANMÄRKNING Denna maskin gör att du kan klippa gräs på olika sätt. Innan arbetet inleds ska maskinen ställas in beroende på hur du vill utföra gräsklippningen. UTFÖR ARBETSMOMENTET MED AVSTÄNGD MOTOR. 3.1a  Inställning för klippningen och uppsamlingen av gräs i uppsamlingspåsen: – Lyft det bakre tömningsskyddet (1) och haka fast uppsamlingspåsen (2) riktigt som på figuren. 3.1b  Inställning för klippningen och bakre tömning av gräs: – Ta bort uppsamlingspåsen och se till att det bakre tömningsskyddet (1) förblir stabilt nedsänkt. – På modellerna med möjligt sidoutkast: se till att skyddet för sidoutkastet (4) har fällts ner och blockerats av säkerhetsspaken (3). 3.1c  Inställning för klippningen och malningen av gräs (funktionen “mulching” – i förekommande fall): – På modellerna med möjligt sidoutkast: se till att skyddet för sidoutkastet (4) har fällts ner och blockerats av säkerhetsspaken (3). – Lyft det bakre tömningsskyddet (1) och för in avskiljarens plugg (5) i tömningsöppningen och håll den lätt lutad åt höger. Fäst den sedan genom att föra in de två stiften (6) i de motsvarande hålen tills haken (7) klickar på plats. För att ta bort riktplattans plugg (5), lyft det bakre tömningsskyddet (1) och tryck på mitten för att lossa tanden (7). 3.1d  Inställning för klippningen och bakre avlastning av gräs (i förekommande fall) – Lyft det bakre tömningsskyddet (1) och för in avskiljarens plugg (5) i tömningsöppningen och håll den lätt lutad åt höger. Fäst den sedan genom att föra in de två stiften (6) i de motsvarande hålen tills haken (7) klickar på plats. – Tryck säkerhetsspaken (3) och lyft skyddet för sidoutkastet (4). – För in tömningsriktplattan på sidan (8) som på figuren. – Stäng tömningsskyddet på sidan (4) så att tömningsriktplattan på sidan (8) blockeras. För att ta bort riktplattan för sidoutkastet: – Tryck säkerhetsspaken (3) och lyft skyddet för sidoutkastet (4). – Frigör riktplattan för sidoutkastet (8). För att ta bort riktplattans plugg: – Lyft det bakre utkastets skydd (1). – Tryck på mitten för att lossa tanden (7).

För att starta motorn, följ anvisningarna i motorns handbok. 3.2a

• Modeller med manuell start (“I - “II”) Dra sedan skärenhetens bromsspak (1) mot handtaget och ryck till med startlinans vridhandtag (2).
• Modeller med elektrisk start med nyckel Dra skärenhetens bromsspak (1) mot handtaget och vrid startnyckeln (3). SV - 4 3.2b
• Modeller med elektrisk start med knapp (“III - “IV”) – Sätt i batteriet som tillhandahålls i avsett fack på motorn (4); (och följ instruktionerna i motorns instruktionsbok). – Sätt i nyckeln i botten (i förekommande fall) (5). – Dra bromsspaken för motorn/skärenheten mot handtaget (1). ANMÄRKNING Motorbromsens/skärenheten spak ska hållas dragen för att undvika ett stopp av motorn. – Tryck på startknappen och håll ner den tills motorn tänds. (6).

Gräsmattans yttre förbättras om skärningarna alltid utförs på samma höjd och alternativt i de två riktningarna. När uppsamlingpåsen fylls för mycket fungerar inte gräsuppsamlingen riktigt och gräsklipparens ljud ändras. För att ta bort och tömma uppsamlingspåsen, – stanna motorn och vänta tills skärenheten stannat upp, – lyft det bakre tömningsskyddet, ta tag i handtaget och ta bort uppsamlingspåsen genom att hålla den i upprätt läge.

• Under “mulching” eller bakre tömning av gräs undvik alltid att klippa en stor mängd gräs. Avlägsna aldrig mer än en tredjedel av gräsets totala höjd på en enda gång! Anpassa körhastigheten till gräsmattans tillstånd och till mängden gräs som klippts.
• Vid tömning från sidan (i förekommande fall): rekommenderas det att köra på ett vis som undviker en tömning av klippt gräs på gräsmattan som fortfarande ska klippas.
• Med uppsamlingspåse med indikator för påsens innehåll (i förekommande fall) under arbetet, med skärenheten i rörelse, förblir indikatorn lyft tills uppsamlingspåsen kan fyllas med klippt gräs. När den sänks betyder det att påsen är full och måste tömmas. Råd för skötsel av gräsmattan Varje typ av gräs har olika egenskaper och gräsmattan kan därmed kräva olika skötselsätt. Läs alltid igenom anvisningarna på frönas förpackningar ifråga om klipphöjden, i förhållande till hur gräset växer i området där arbetet utförs. Kom ihåg att de flesta grästyperna består av en stjälk och ett eller flera blad. Om bladen klipps helt, skadas gräsmattan och utväxten är svår. I allmänhet kan de följande anvisningarna gälla: – en för låg klippning orsakar hål och gallringar på gräsmattan, med en “fläckig” yta – under sommaren ska klippningen vara högre för att undvika en torkning av marken – klipp inte gräset när det är blött. Det kan minska skärenhetens effekt och gräset klistrar sig fast och medför hål i gräsmattan. – för speciellt högt gräs ska den första klippningen göras på maskinens högsta höjd, följt av en andra klippning med två eller tre dagars mellanrum.

Då arbetet avslutats, släpp bromsspaken (1) och koppla från tändstiftets hatt (2).

• Modeller med elektrisk start med nyckel Ta bort startnyckeln (3).
• Modeller med elektrisk start med knapp Tryck på tungan (5) och avlägsna nyckeln för bekräftelse (4). VÄNTA TILLS SKÄRENHETEN STANNAT UPP innan du utför något som helst ingrepp.

4. LÖPANDE UNDERHÅLL

Förvara gräsklipparen på torr plats. VIKTIGT Ett regelbundet och noggrant underhåll måste utföras för att bibehålla maskinens säkerhetsnivåer och ursprungliga prestationer. Alla regleringar eller underhåll ska utföras med avstängd motor med tändstiftets kabel urkopplad. 1) Bär kraftiga arbetshandskar innan någon som helst rengöring, underhåll eller reglering på maskinen. 2) Tvätta noggrant maskinen med vatten efter varje klippning. Ta bort gräsresterna och lera som samlats inuti chassit för att undvika att de kan göra nästa start svår då de torkat. 3) Lackeringen inuti chassit kan lossna på grund av det klippta gräsets nötande verkan. I detta fall ska lackeringen retuscheras med rostskyddsfärg för att förhindra att rost bildas vilket kan fräta metallen. 4) För att komma åt den invändiga delen, luta maskinen endast åt det håll som anges i motorns bruksanvisning och följ motsvarande anvisningar. Se till att maskinen är stabil innan någon som helst åtgärd utförs. På modeller som förutser en avlastning från sidan, ta bort avlastningens riktplatta (om monterad - se 3.1.d). 5) Undvik att hälla bensin på motorns eller maskinens plastdelar för att undvika skada på dessa. Torka omedelbart av bensin som eventuellt spillts. Garantin täcker inte plastdelar som skadats av bensin. 6) Za pranje šasije iznutra, koristite odgovarajući priključak za cev za vodu (ako je predviđen) (4.4). Da biste izvršili pranje, spustite do kraja visinu košenja, potom pustite motor u pogon i uključite reznu glavu, ali uvek budite iza drške kosačice. 7) För att garantera en korrekt funktion och varaktighet rekommenderas det att regelbundet byta motoroljan i de intervaller som anges i motorns instruktionsbok. Tömningen av oljan kan utföras på ett specialiserat center, eller genom att suga upp den från påfyllningsöppningen med hjälp av en spruta. Kom ihåg att åtgärden kanske måste utföras flera gånger för att säkerställa att motorhuset har tömts riktigt. Se till att olja fylls på innan maskinen används på nytt.

4.1 Skydd för skärenheten

Varje ingrepp på skärenheten ska utföras hos serviceverkstad som har de lämpliga utrustningarna. På denna maskin förutses en användning av skärenheten med koden som anges i tabellen på sidan ii. Med tanke på produktens utveckling, kan den ovannämnda skärenheten ersättas med andra, med liknande egenskaper ifråga om utbytbarhet och funktionssäkerhet. Montera skärenheten (2) med koden vänd mot marken. Följ sekvensen som anges i figuren. Dra åt den mittre skruven (1) med en momentnyckel inställd på 35-40 Nm. SV - 5

4.2 Reglering av dragkraften

På modeller med dragkraft ställs rätt spänning av remmen in med hjälp av muttern (1), tills indikerat mått (6 mm) uppnåtts. Skärenheten är inte i gott skick Slipa skärenheten eller byt ut den

4. Maskinen börjar att vibrera på ett onormalt sätt

Skada eller lösa delar

addning av batteriet (i förekommande fall)

• Modeller med elektrisk start med nyckel För att ladda det urladdade batteriet, koppla det till batteriladdaren (1) enligt instruktionerna i batteriets underhållshäfte. Batteriladdaren ska inte anslutas direkt till motorns uttag. Det är inte möjligt att starta motorn genom att använda batteriladdaren som försörjning då denna kan gå sönder. Om gräsklipparen inte ska användas under en längre tid, koppla från batteriet från motorns kabelledning. Se till att batteriet är riktigt laddat.
• Modeller med elektrisk start med knapp För instruktioner gällande batterilivet, laddning, förvaring och underhåll av batteriet, följ instruktionerna som ges i motorns instruktionsbok. Stäng av maskinen och koppla ur tändstiftets kabel Kontrollera om det finns skador Kontrollera om det finns lösa delar och dra åt dem Utför kontroller, byten eller reparationer på en serviceverkstad

VARNING! För din säkerhet är det absolut förbjudet att montera vilket som helst annat tillbehör utöver de som ingår i den följande listan, som uttryckligen konstruerats för din maskins modell och typ.

5.1  Satsen “Mulching” (om den inte medföljer)

Finfördelar det avklippta gräset och lämnar det på gräsmattan, som alternativ till uppsamling i uppsamlingspåsen (för utrustade maskiner).

Felsökning ... Orsak Åtgärd

1. Den bensindrivna gräsklipparen fungerar inte

Det finns ingen olja eller bensin i motorn Kontrollera olje- och bensinnivåerna Tändstiftet och filtret är inte i gott skick Gör rent tändstiftet och filtret som kan vara smutsiga eller byt ut dem Bensinen har inte tömts från gräsklipparen sedan slutet av förra säsongen Flottören kan vara blockerad. Luta gräsklipparen på förgasarens sida

2. Det klippta gräset samlas inte längre i

uppsamlingspåsen Skärenheten har stötts till Slipa skärenheten eller byt ut den. Kontrollera lamellerna som riktar gräset mot uppsamlingspåsen Chassit är smutsigt invändigt Gör rent chassit invändigt för att underlätta en evakueringen av gräset mot uppsamlingspåsen

3. Gräset är svårt att klippa

Vid tvivel eller problem, tveka inte att kontakta närmaste serviceverkstad eller din återförsäljare. SV - 6

2. Försäkrar på eget ansvar att maskinen:

Förarledd gräsklippare / gräsklippning a) Typ / Basmodell b) Månad / Tillverkningsår c) Serienummer d) Motor: förbränningsmotor

3. Överensstämmer med föreskrifterna i

direktivet e) Intygsorgan_ Anmält organ f) EG typgodkännande

4. Referens till harmoniserade standarder

g) Uppmätt ljudeffektnivå h) Garanterad ljudeffektnivå

n) Auktoriserad person för upprättandet av den tekniska dokumentationen: o) Ort och datum EF-overensstemmelseserklæring (Maskindirektiv 2006/42/EF, bilag II, del A)

doc_base r.12- wbh-p_0 ättning av bruksanvisning i original)
