KASUTUSJUHEND BL 510 SQE ST 170 LS ALPINA

[1] ET - TEHNILISED ANDMED

[2] Nominaalvõimsus * [3] Mootori töötamise maks. kiirus * [4] Masina kaal * [5] Lõikelaius [6] Helirõhu tase [7] Mõõtemääramatus [8] Mõõdetud müravõimsuse tase [9] Garanteeritud müravõimsuse tase [10] Vibratsioonide tase [11] Mõõtmed (pikkus/laius/kõrgus) [12] Lõikeseadme kood [13] Lisaseadmed [14] ”Multsimis” komplekt

• Konkreetse info jaoks viidata masina identifitseerimisetiketil märgitule. [1] 

FI - TEKNISET TIEDOT

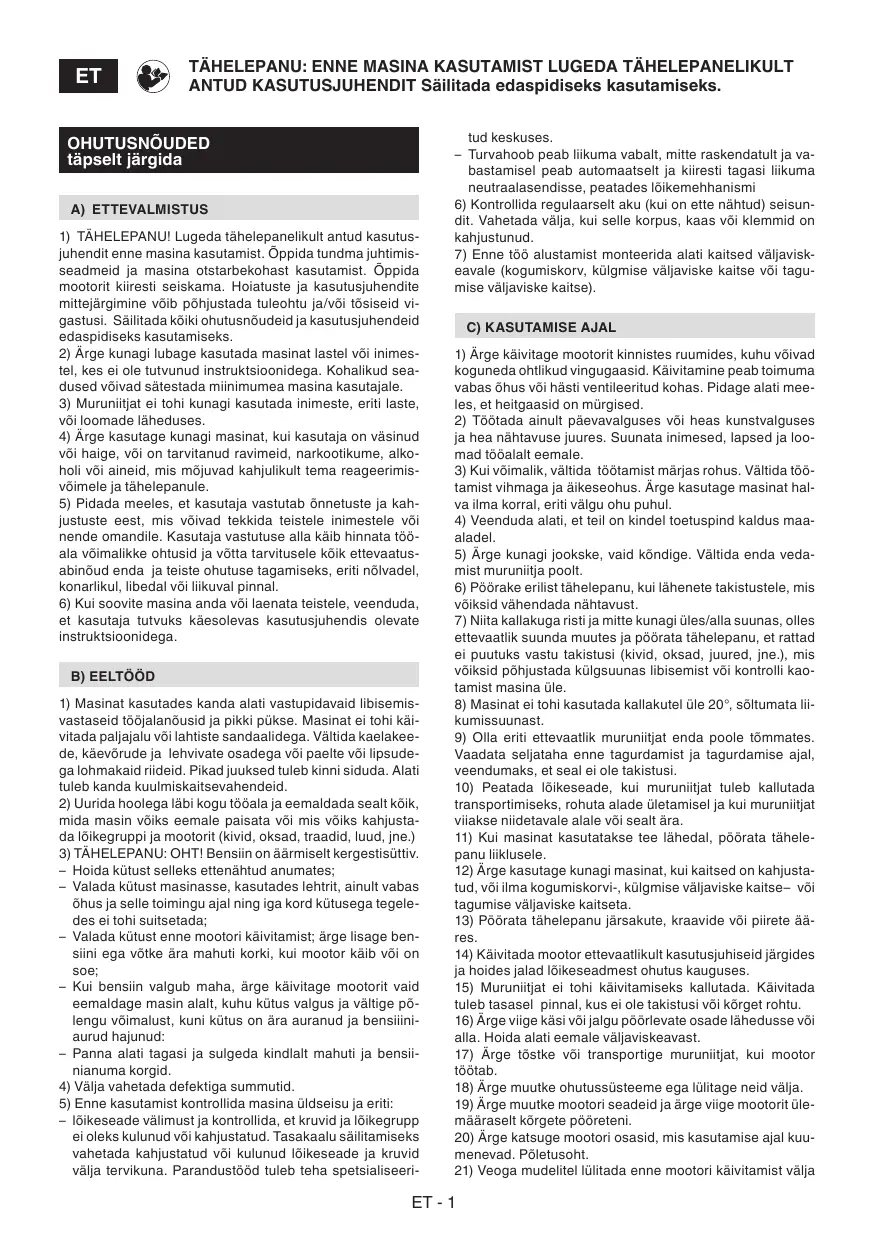

TÄHELEPANU: ENNE MASINA KASUTAMIST LUGEDA TÄHELEPANELIKULT ANTUD KASUTUSJUHENDIT Säilitada edaspidiseks kasutamiseks. OHUTUSNÕUDED täpselt järgida A) ETTEVALMISTUS 1) TÄHELEPANU! Lugeda tähelepanelikult antud kasutusjuhendit enne masina kasutamist. Õppida tundma juhtimisseadmeid ja masina otstarbekohast kasutamist. Õppida mootorit kiiresti seiskama. Hoiatuste ja kasutusjuhendite mittejärgimine võib põhjustada tuleohtu ja/või tõsiseid vigastusi. Säilitada kõiki ohutusnõudeid ja kasutusjuhendeid edaspidiseks kasutamiseks. 2) Ärge kunagi lubage kasutada masinat lastel või inimestel, kes ei ole tutvunud instruktsioonidega. Kohalikud seadused võivad sätestada miinimumea masina kasutajale.

3) Muruniitjat ei tohi kunagi kasutada inimeste, eriti laste,

või loomade läheduses.

4) Ärge kasutage kunagi masinat, kui kasutaja on väsinud

või haige, või on tarvitanud ravimeid, narkootikume, alkoholi või aineid, mis mõjuvad kahjulikult tema reageerimisvõimele ja tähelepanule.

5) Pidada meeles, et kasutaja vastutab õnnetuste ja kahjustuste eest, mis võivad tekkida teistele inimestele või

nende omandile. Kasutaja vastutuse alla käib hinnata tööala võimalikke ohtusid ja võtta tarvitusele kõik ettevaatusabinõud enda ja teiste ohutuse tagamiseks, eriti nõlvadel, konarlikul, libedal või liikuval pinnal.

6) Kui soovite masina anda või laenata teistele, veenduda,

et kasutaja tutvuks käesolevas kasutusjuhendis olevate instruktsioonidega.

1) Masinat kasutades kanda alati vastupidavaid libisemisvastaseid tööjalanõusid ja pikki pükse. Masinat ei tohi käivitada paljajalu või lahtiste sandaalidega. Vältida kaelakeede, käevõrude ja lehvivate osadega või paelte või lipsudega lohmakaid riideid. Pikad juuksed tuleb kinni siduda. Alati tuleb kanda kuulmiskaitsevahendeid.

2) Uurida hoolega läbi kogu tööala ja eemaldada sealt kõik,

mida masin võiks eemale paisata või mis võiks kahjustada lõikegruppi ja mootorit (kivid, oksad, traadid, luud, jne.)

3) TÄHELEPANU: OHT! Bensiin on äärmiselt kergestisüttiv.

– Hoida kütust selleks ettenähtud anumates; – Valada kütust masinasse, kasutades lehtrit, ainult vabas õhus ja selle toimingu ajal ning iga kord kütusega tegeledes ei tohi suitsetada; – Valada kütust enne mootori käivitamist; ärge lisage bensiini ega võtke ära mahuti korki, kui mootor käib või on soe; – Kui bensiin valgub maha, ärge käivitage mootorit vaid eemaldage masin alalt, kuhu kütus valgus ja vältige põlengu võimalust, kuni kütus on ära auranud ja bensiiiniaurud hajunud: – Panna alati tagasi ja sulgeda kindlalt mahuti ja bensiinianuma korgid.

4) Välja vahetada defektiga summutid.

5) Enne kasutamist kontrollida masina üldseisu ja eriti:

– lõikeseade välimust ja kontrollida, et kruvid ja lõikegrupp ei oleks kulunud või kahjustatud. Tasakaalu säilitamiseks vahetada kahjustatud või kulunud lõikeseade ja kruvid välja tervikuna. Parandustööd tuleb teha spetsialiseeri- tud keskuses. – Turvahoob peab liikuma vabalt, mitte raskendatult ja vabastamisel peab automaatselt ja kiiresti tagasi liikuma neutraalasendisse, peatades lõikemehhanismi

6) Kontrollida regulaarselt aku (kui on ette nähtud) seisundit. Vahetada välja, kui selle korpus, kaas või klemmid on

kahjustunud. 7) Enne töö alustamist monteerida alati kaitsed väljaviskeavale (kogumiskorv, külgmise väljaviske kaitse või tagumise väljaviske kaitse).

1) Ärge käivitage mootorit kinnistes ruumides, kuhu võivad

koguneda ohtlikud vingugaasid. Käivitamine peab toimuma vabas õhus või hästi ventileeritud kohas. Pidage alati meeles, et heitgaasid on mürgised.

2) Töötada ainult päevavalguses või heas kunstvalguses

ja hea nähtavuse juures. Suunata inimesed, lapsed ja loomad tööalalt eemale. 3) Kui võimalik, vältida töötamist märjas rohus. Vältida töötamist vihmaga ja äikeseohus. Ärge kasutage masinat halva ilma korral, eriti välgu ohu puhul.

4) Veenduda alati, et teil on kindel toetuspind kaldus maaaladel.

5) Ärge kunagi jookske, vaid kõndige. Vältida enda vedamist muruniitja poolt.

6) Pöörake erilist tähelepanu, kui lähenete takistustele, mis

võiksid vähendada nähtavust.

7) Niita kallakuga risti ja mitte kunagi üles/alla suunas, olles

ettevaatlik suunda muutes ja pöörata tähelepanu, et rattad ei puutuks vastu takistusi (kivid, oksad, juured, jne.), mis võiksid põhjustada külgsuunas libisemist või kontrolli kaotamist masina üle.

8) Masinat ei tohi kasutada kallakutel üle 20°, sõltumata liikumissuunast.

9) Olla eriti ettevaatlik muruniitjat enda poole tõmmates.

Vaadata seljataha enne tagurdamist ja tagurdamise ajal, veendumaks, et seal ei ole takistusi.

10) Peatada lõikeseade, kui muruniitjat tuleb kallutada

transportimiseks, rohuta alade ületamisel ja kui muruniitjat viiakse niidetavale alale või sealt ära.

11) Kui masinat kasutatakse tee lähedal, pöörata tähelepanu liiklusele.

12) Ärge kasutage kunagi masinat, kui kaitsed on kahjustatud, või ilma kogumiskorvi-, külgmise väljaviske kaitse– või

tagumise väljaviske kaitseta.

13) Pöörata tähelepanu järsakute, kraavide või piirete ääres.

14) Käivitada mootor ettevaatlikult kasutusjuhiseid järgides

ja hoides jalad lõikeseadmest ohutus kauguses.

15) Muruniitjat ei tohi käivitamiseks kallutada. Käivitada

tuleb tasasel pinnal, kus ei ole takistusi või kõrget rohtu.

16) Ärge viige käsi või jalgu pöörlevate osade lähedusse või

alla. Hoida alati eemale väljaviskeavast.

17) Ärge tõstke või transportige muruniitjat, kui mootor

18) Ärge muutke ohutussüsteeme ega lülitage neid välja.

19) Ärge muutke mootori seadeid ja ärge viige mootorit ülemääraselt kõrgete pööreteni.

20) Ärge katsuge mootori osasid, mis kasutamise ajal kuumenevad. Põletusoht.

21) Veoga mudelitel lülitada enne mootori käivitamist välja

ET - 1 ülekanne ratastele.

22) Kasutada ainult masina tootja poolt heakskiidetud lisaseadmeid.

23) Ärge kasutage masinat, kui lisaseadmed/vahendid ei

ole paigaldatud ettenähtud punktidesse.

24) Lülitada lõikeseade välja, peatada mootor ja ühendada

lahti küünlajuhe (veendudes, et kõik liikuvad osad oleksid täielikult peatunud): – Masina transportimise ajal; – Iga kord, kui masin jääb järelvalveta. Elektrilise käivitamisega mudelitel eemaldada ka süütevõti; – Enne ummistumise põhjuse eemaldamist või välja¬viskeava puhastamist; – Enne masina kontrollimist, puhastamist või sellel töötamist; – Kui on saanud löögi võõrkehalt. Kontrollida masina võimalikke kahjustusi ja teha vajalikud parandused enne, kui seda uuesti kasutada.

25) Lülitada lõikeseade välja ja peatada mootor:

– Enne, kui valada paaki kütust; – Iga kord, kui eemaldatakse või pannakse tagasi kogumiskorv; – Iga kord, kui eemaldatakse või paigaldatakse külgmise väljaviske deflektor; – Enne lõikekõrguse reguleerimist, kui seda operatsiooni ei saa teostada juhipositsioonilt.

26) Töötamise ajal hoida alati ohutut distantsi pöörlevast

lõikeseadmest vastavalt varre pikkusele.

27) Enne mootori peatamist vähendada gaasi. Töö lõpetades panna kinni kütusekraan, järgides kasutusjuhendis

toodud instruktsioone.

28) TÄHELEPANU – Purunemiste või õnnetuste korral töö

ajal seisata koheselt mootor ja eemaldada masin, et vältida lisakahjustusi; õnnetuste puhul vigastustega endale või teistele alustada koheselt olukorrale vastavate esmaabivõtetega ja pöörduda vajaliku ravi saamiseks tervishoiuasutuse poole. Eemaldada hoolikalt võimalikud jäägid, mis võiksid põhjustada tähelepanuta jäämise korral kahjustusi või vigastusi inimestele või loomadele. 29) TÄHELEPANU – Antud kasutusjuhendis toodud müra– ja vibratsioonitase on masina kasutamise maksimumnäitajad. Tasakaalust väljas lõikeelemendi kasutamine, liigne liikumiskiirus, hoolduse puudumine mõjutavad märkimisväärselt müra ja vibratsiooni. Seetõttu on vajalik tarvitusele võtta ennetavaid meetmeid, et hoida ära kõrgest mürast ja vibratsiooni survest põhjustatud kahjustused; tegeleda masina hooldusega, kanda müravastaseid kõrvaklappe, teha töö ajal pause.

D) HOOLDAMINE JA HOIULEPANEK

1) TÄHELEPANU! – Ühendada lahti küünla juhe ja lugeda

vastavaid juhendeid enne misthahes puhastus– või hooldustöö alustamist. Kanda sobivaid riideid ja töökindaid kõigis kätele ohtlikes situatsioonides.

2) TÄHELEPANU! – Ärge kasutage kunagi kulunud või

kahjustunud osadega masinat. Vigadega või kahjustatud osad tuleb välja vahetada ning mitte kunagi parandada. Kasutada ainult originaal varuosi: mitte-originaal varuosade kasutamine ja/või ebaõige monteerimine kahjustab masinat ohutust, võib põhjustada õnnetusi või vigastusi inimestele ja vabastab valmistaja mistahes kohustusest või vastutusest.

3) Kõik hooldus– ja reguleerimistööd, mida selles juhendis

kirjeldatud pole, tuleb läbi viia edasimüüja juures või spetsialiseeritud teeninduskeskuses, kellel on kogemused ja vajalikud seadmed, et töö korrektselt teostada, säilitades masina algne turvalisus. Selleks sobimatutes kohtades või ebakompetentsete inimeste poolt teostatud tööd toovad kaasa garantii igakülgse katkemise ja igasuguse valmistajapoolse kohustuse või vastutuse äralangemise.

4) Pärast iga kasutamist ühendada lahti küünlajuhe ja kontrollida võimalikke kahjustusi.

5) Et olla kindel masina ohutus töötamises, tuleb kõik mutrid ja kruvid alati hoida tugevalt kinnitatuna. Regulaarne

hooldus on ülimalt oluline ohutuse tagamiseks ja selleks, et masin töötaks hästi.

6) Kontrollida regulaarselt, et lõikeseadme kruvid oleksid

korralikult kinnitatud.

7) Kanda töökindaid lõikeseadmega töötades, seda lahti–

või tagasi monteerides.

8) Tagada lõikeseadme tasakaalustamine, kui teritatakse

tera. Kõik lõikeseadmega seotud toimingud (mahavõtmine, teritamine, tasakaalustamine, tagasipanek ja/või asendamine) on vastavat ettevalmistust ja vastavaid tööriistu nõudvad keerulised tööd; turvalisuse tagamiseks peab neid töid teostama vastavas teeninduskeskuses. 9) Masina reguleerimistöid tehes tuleb olla ettevaatlik vältimaks sõrmede jäämist liikuva lõikeseadme ja masina liikumatute osade vahele.

10) Lõikeseadet ei tohi puudutada enne, kui küünla juhe

ei ole lahti ühendatud ja lõikeseade ei ole täielikult peatunud. Tööde ajal lõikeseadmega pöörata tähelepanu, sest lõikeseade võib liikuda isegi siis, kui küünla juhe on lahti ühendatud. 11) Kontrollida sagedasti külgmise väljaviske kaitset või tagumise väljaviske kaitset, kogumiskorvi, et kontrollida kulumist või kahjustumist. Vahetada need välja, kui on kahjustunud.

12) Vahetada välja juhised ja hoiatusi kandvad kleebised,

kui need on kahjustada saanud.

13) Hoida masinat lastele kättesaamatus kohas.

14) Ärge hoidke masinat, mille mahutis on bensiini, ruumis, kus bensiiniaurud võiksid jõuda leegini, sädemeni või

15) Enne, kui paigutada masin mistahes ruumi, lasta mootoril maha jahtuda.

16) Tuleohu vähendamiseks tuleb mootor, summuti, aku

asukoht ja bensiini säilitamise koht hoida puhtana rohujääkidest, lehtedest või liigsest rasvast. Tühjendage kogumiskorv ja ärge jätke anumaid niidetud rohuga kinnisesse ruumi.

17) Tuleohu vähendamiseks tuleb regulaarselt kontrollida,

et ei oleks õli ja/või kütuse lekkeid.

18) Kui mahuti tuleb tühjendada, tuleb seda teha vabas

õhus ja külma mootoriga.

E) TRANSPORTIMINE JA LIIGUTAMINE

1) Iga kord, kui masinat on vaja liigutada, tõsta, transportida või kallutada tuleb:

– Panna kätte paksud töökindad; – Võtta kinni masina nendest osadest, mis võimaldavad kindlat haaret, arvestades kaalu ja selle jagunemist; – Kasutada masina kaalule, transpordivahendile ja kohale, kust masin tuleb võtta või kuhu ta tuleb panna, vastavat arvu inimesi – Veenduda, et masina liigutamine ei tekitaks bensiinilekkeid või kahju või vigastusi.

2) Transportimise ajal kinnitada masin köite või kettide abil.

1) Keskkonnakaitse peab masina kasutamisel olema oluli-

ET - 2 ne ja prioriteetne aspekt kaitsmaks meie tsiviilse kooselu ja keskkonna huve. Vältida naabrite segamist.

2) Järgida täpselt kohalikke norme, mis puudutavad pakendite, õlide, bensiini, filtrite, kahjustatud osade ja muu

keskkonnaohtliku kõrvaldamist; neid jäätmeid ei tohi visata prügi hulka, vaid need tuleb eraldada ja viia vastavatesse kogumispunktidesse, kus hoolitsetakse materjalide ümbertöötluse eest.

3) Järgida täpselt kohalikke nõudeid, mis puudutavad lõikejääkide ümbertöötlust.

4) Kui masinat enam ei kasuta, ärge visake seda loodusesse, vaid pöörduda vastavalt kohalikele kehtivatele normidele jäätmekäitluspunkti poole MASINAGA TUTVUMINE

MASINA KIRJELDUS JA KASUTUSALA

Antud masin on aiatehnika ja täpsemalt seisva juhiga muruniitja. Masin koosneb põhiliselt mootorist, mis käivitab karteriga kaetud lõikeseadme, varustatud ratastega ja ühe käepidemega. Kasutaja saab juhtida masinat ja käivitada põhilisi juhtimisseadmeid jäädes alati käepideme taha ja seega ohutusse kaugusesse pöörlevast lõikeseadmest. Kasutaja kaugenemine masinast põhjustab mootori ja lõikeseadme seiskumise paari sekundi jooksul. Ettenähtud kasutus Antud masin on projekteeritud ja ehitatud muru niitmiseks (ja kogumiseks) aedades ja rohualadel, mille suurus vastab lõikevõimsusele, mida teostab seisev töötaja. Lisaseadmete või spetsiaalsete lisandite abil saab vältida niidetud rohu kogumist või luua „multsimis“ efekti niidetud rohu ladestamisega maapinnale. Kasutaja tüüp Antud masin on ette nähtud kasutamiseks tarbijatele, seega mitte professionaalsetele operaatoritele. Antud masin on ette nähtud harrastuskasutamiseks. Ebaõige kasutus Mistahes muu kasutus, mis erineb ülalnimetatust, võib olla ohtlik ja tekitada kahju. inimestele ja/või esemetele. Ebaõige kasutuse alla käivad (näiteks, aga mitte ainult): – vedada masinal inimesi, lapsi või loomi; – lasta ennast masinal vedada; – kasutada masinat koormuste vedamiseks või lükkamiseks; – kasutada masinat lehtede või prügi kogumiseks; – masina kasutamine hekkide pügamiseks või rohust erineva taimestiku niitmiseks; – masina kasutamine rohkem kui ühe inimese poolt; – sisestada lõikeseade ilma rohuta lõikudel. IDENTIFITSEERIMISETIKETT

JA MASINA KOMPONENDID

(vaata jooniseid lk. ii)

8. Nominaalvõimsus ja mootori töötamise maksimaalne kiirus

14. Tagumise väljaviske kaitse

14a. Külgmise väljaviske deflektor (kui on ette nähtud) 14b. Külgmise väljaviske kaitse (kui on ette nähtud)

18. Mootori piduri hoob / lõikeseade

Vahetult pärast masina omandamist kirjutada identifitseerimisnumbrid (3–4–5) vastavatele kohtadele kasutusjuhendi viimasel lehel. Vastavusdeklaratsiooni näidis asub kasutusjuhendi eelviimasel leheküljel.

JUHTIMISSEADMETEL OLEVATE SÜMBOLITE

KIRJELDUS (kus on ette nähtud) 21. Aeglane 22. Kiire 23. Starter 24. Mootori seiskamine 25. Edasivedu sisse lülitatud 26. Puhkeasend 27. Mootori käivitamine 36. Kogumiskorvi sisu indikaator: üleval (a) = tühi / langetatud (b) = täis OHUTUSNÕUDED – Teie muruniitjat tuleb kasutada ettevaatlikult. Selleks on masinale paigutatud piktogrammid, mis peavad teile meenutama põhilisi ettevaatusmeetmeid. Nende tähendust on selgitatud edaspidi. Soovitame teil lugeda tähelepanelikult antud juhendi vastavas peatükis kirjeldatud ohutusnõudeid. Asendada kahjustunud või loetamatud etiketid. 41. Tähelepanu: Lugeda kasutusjuhendit enne masina kasutamist. 42. Väljaviske oht. Hoida töötamise ajal inimesed tööalalt eemal. 43. Lõikeoht. Liikuv lõikeseade. Ärge pange käsi või jalgu lõikeseadme korpusesse. Ühendada lahti küünla piip ja lugeda juhendeid enne mistahes hooldus– või parandustöö teostamist. 44. Ainult elektrilise mootoriga muruniitjale. 45. Ainult elektrilise mootoriga muruniitjale. 46. Lõikeoht. Lõikeseade. Ärge pange käsi või jalgu lõikeseadme korpusesse.

1. Müravõimsuse tase

2. CE Vastavusmärgistus

ET - 3 KASUTUSREEGLID Mootori ja aku (kui on ette nähtud) kohta lugeda vastavaid kasutusjuhendeid. PANE TÄHELE –Seos tekstis sisalduvate viidete ja vastavate jooniste vahel (mis asetsevad lehek. iii ja järgnevad) on näidatud numbriga, mis on iga peatüki ees.

1. VIIA LÕPULE MONTEERIMINE

PANE TÄHELE Masina mõned komponendid võivad tarnides olla juba monteeritud. TÄHELEPANU! Lahtipakkimine ja kokkumonteerimise lõpuleviimine peavad toimuma tasasel ja kindlal pinnal, piisavalt peab olema ruumi masina ja pakendite liigutamiseks, kasutada alati sobivaid tööriistu. Pakendite ümbertöötlus peab toimuma vastavalt kohalikele kehtivatele nõuetele. Viia lõpule masina komplekteerimine, järgides instruktsioone, mis on kaasas iga monteeritava komponendiga.

• Võtmega elektrilise käivitamisega mudelid Ühendada akujuhe muruniitja üldjuhtmestikuga.
• Nupuga elektrilise käivitamisega mudelid Pange aku mootoris oma kohale (lõik 3.2b, “III - “IV”).

2. JUHTIMISSEADMETE KIRJELDUS

PANE TÄHELE Juhtimisseadmetel näidatud sümbolite tähendust selgitatakse järgnevatel lehekülgedel.

Gaasi juhitakse hoovaga (1). Hoova asendid on näidatud vastaval kleebisel. Mõnedel mudelitel on ette nähtud ilma gaasita mootor.

2.2 Mootori piduri hoob / lõikeseade

Lõikeseadme pidurit juhib hoob (1), mida tuleb hoida käepideme vastas käivitamiseks ja muruniitja töötamise ajal. Mootor seiskub hoova (1) vabastamisel.

2.3 Edasiveo hoob (kui on olemas)

Edasiveoga mudelitel liigub muruniiduk edasi kangi (1) surumisel vastu käepidet. Kui hoob lahti lasta, lõpetab muruniiduk liikumise. Mootorit tuleb käivitada alati väljalülitatud edasiveoga. TÄHELEPANU! Ülekande kahjustamise vältimiseks vältida masina tagasi tõmbamist sisestatud ülekandega

2.4 Lõikekõrguse reguleerimine

Lõikekõrgust reguleeritakse vastavate hoobadega (1). Neli ratast peavad olema reguleeritud samale kõrgusele. OPERATSIOONI TULEB TEHA SEISVA LÕIKESEADMEGA.

PANE TÄHELE Antud masinaga on võimalik muru niita mitmel erineval moel; enne töö alustamist tuleb masin seadistada vastavalt soovitud niitmistüübile. TÖÖD TEOSTADA VÄLJALÜLITATUD MOOTORIGA. 3.1a  Eeltööd lõikamiseks ja rohu kogumiseks kogumiskorvi: – Tõsta üles tagumise väljaviske kaitse (1) ja panna õigesti külge kogumiskorv (2), nagu joonisel näidatud. 3.1b  Eeltööd lõikamiseks ja rohu t agumiseks väljaviskamiseks: – Eemaldada kogumiskorv ja veenduda, et tagumise väljaviske kaitse (1) jääks stabiilselt alla. – Külgväljaviske võimalusega mudelitel: vaadake, kas külgväljaviske kaitse (4) on alla lastud ja ohutusnupuga (3) kinni. 3.1c  Eeltööd niitmiseks ja rohu purustamiseks („multsimis“ funktsioon – kui on ette nähtud): – Külgväljaviske võimalusega mudelitel: vaadake, kas külgväljaviske kaitse (4) on alla lastud ja ohutusnupuga (3) kinni. – Tõsta üles tagumise väljaviske kaitse (1) ja sisestada deflektori (5) kork väljaviskeavasse, kallutades seda kergelt paremale; seejärel kinnitada see sisestades kaks polti (6) ettenähtud avaustesse, kuni on kuulda haakumishamba (7) klõpsu. Deflektori korgi (5) eemaldamiseks tõsta tagumise väljaviske kaitset (1) ja suruda keskele nii, et hammas (7) lahti tuleks. 3.1d  Eeltööd lõikamiseks ja rohu külgmiseks väljaviskamiseks (kui on ette nähtud) – Tõsta üles tagumise väljaviske kaitse (1) ja sisestada deflektori (5) kork väljaviskeavasse, kallutades seda kergelt paremale; seejärel kinnitada see sisestades kaks polti (6) ettenähtud avaustesse, kuni on kuulda haakumishamba (7) klõpsu. – Suruge kergelt ohutushooba (3) ja tõstke külgväljaviske kaitse (4) üles. – Sisestada külgmise väljaviske deflektor (8), nagu joonisel näidatud. – Sulgeda külgmise väljaviske kaitse (4) nii, et külgmise väljaviske deflektor (8) oleks blokeeritud. Külgväljaviske deflektori eemaldamine: – Suruge kergelt ohutushooba (3) ja tõstke külgväljaviske kaitse (4) üles. – Eemaldada külgväljaviske deflektor (8). Deflektori korgi eemaldamiseks: – Tõstke tagaväljaviske kaitse (1) üles. – Suruda keskele nii, et hammas (7) lahti tuleks.

3.2 Mootori käivitamine

Käivitamiseks järgida mootori kasutusjuhendi juhtnööre. 3.2a

• Manuaalse käivitamisega mudelid (“I - “II”) Tõmmata lõikeseadme piduri hoob (1) vastu käepidet ja tõmmata järsult pidemest käivitustrossi (2).
• Võtmega elektrilise käivitamisega mudelid Tõmmata lõikeseadme (1) piduri hoob vastu käepidet ja keerata süütevõtit (3). 3.2b
• Nupuga elektrilise käivitamisega mudelid (“III “IV”) – Pange aku mootoris oma kohale (4); (järgida mootori kasutusjuhendis toodud juhtnööre). – Pange turvavõti sisse (5). ET - 4 – Tõmmake mootori piduri / lõikeseadme hooba juhtraua poole (1). Hoida muruniitjat kuivas kohas. PANE TÄHELE Mootori piduri /lõikeseadme hooba tuleb hoida vastu juhtrauda või mootor seiskub. – Vajutage käivitusnupule ja hoidke seda all, kuni mootor käivitub (6).

Muru väljanägemine tuleb parem, kui niita alati samal lõikekõrgusel ja vaheldumisi kahes suunas. Kui kogumiskorv saab liiga täis, ei ole rohu kogumine enam tõhus ja muruniitja hääl muutub. Kogumiskorvi eemaldamiseks ja tühjendamiseks, – peatada mootor ja oodata lõikeseadme seiskumist; – tõsta üles tagumise väljaviske kaitse, haarata kinni sangast ja eemaldada kogumiskorv, hoides seda püsti.

• „Multsimise” või rohu tagumise väljaviskamise puhul: vältida alati suurte rohukoguste niitmist. Kunagi ei tohi niita ühe niidukorraga rohkem, kui üks kolmandik niidetava rohu kõrgusest! Seada liikumiskiirus vastavusse muru olukorraga ja niidetava muru kogusega.
• Külgmise väljaviske korral (kui on ette nähtud): on soovitav läbida teekond nii, et välditakse niidetud muru paiskamist veel niitmata muru poolele.
• Sisu indikaatori seadmega (kui on ette nähtud) kogumiskorvi korral: liikuva lõikeseadmega töötamise ajal jääb indikaator üles niikauaks, kui korvi mahub niidetud rohtu; kui see vajub alla, tähendab, et kogumiskorv on täis ja see tuleb tühjendada. Nõuanded muru hoolduseks Iga tüüpi muru on erinevate omadustega ning võib hoolduseks vajada erinevaid tingimusi; lugeda alati seemnepakendilt soovitusi niitmiskõrguse kohta, mis on seotud vastava tööpiirkonna kasvutingimustega. Tuleb arvestada, et enamus murutaimedest koosneb ühest varrest ja ühest või rohkemast lehtedest. Kui lehed lõigatakse täielikult maha, muru kahjustub ja taastumine on raskendatud. Üldiselt kehtivad järgnevad soovitused:: – liiga madal lõige põhjustab rebimist ja muruvaiba hõrenemist, väljanägemine „laiguline”; – suvel peab niitma kõrgemalt, et vältida maapinna kuivamist; – niita ei tohi märga rohtu; see võib põhjustada pöörleva lõikeseadme efektiivsuse vähenemist muru suhtes, jäädes selle külge põhjustab muruvaiba rebimist; – kui muru on eriti kõrge, tuleb esmalt niita masina kõrgeimal lubatud niidukõrgusel ja seejärel niita teist korda kahe või kolme päeva pärast.

Töö lõppedes lasta hoob (1) lahti ja ühendada lahti küünla piip (2).

• Võtmega elektrilise käivitamisega mudelid Eemaldada süütevõti (3).
• Nupuga elektrilise käivitamisega mudelid Vajutada keelele (5) ja eemaldada võti (4). OODATA LÕIKESEADME SEISKUMISENI enne mistahes töö teostamist. TÄHTIS Regulaarne ning täpne hooldus on hädavajalik, et töötamine oleks kogu aeg ohutu ja et hoida masin algses töökorras. Kõik reguleerimis– või hooldustööd tuleb teha seisva mootoriga, küünla juhe lahti ühendatud. 1) Enne masina mistahes puhastus-, hooldus– või reguleerimistööd, panna kätte paksud töökindad. 2) Pärast iga niitmist pesta masinat hoolikalt veega; kõrvaldada korpuse külge jäänud rohujäätmed ja pori vältimaks, et need ära kuivades takistaksid järgmist käivitamist. 3) Korpuse sisemise osa värv võib aja jooksul niidetud muru abrasiivse toime mõjul lahti tulla; sellisel juhul tuleb kiiresti sekkuda tõmmates värv kiiresti üle roostevastase värviga, et hoida ära metalli korrosiooni põhjustava rooste teke. 4) Kui on vaja pääseda masina alumise osa juurde, kallutada masinat ainult mootori kasutusjuhendis näidatud küljele, järgides vastavaid juhendeid, veendudes masina stabiilsuses enne mistahes töö teostamist. Külgmise väljaviskega mudelitel tuleb eemaldada väljaviskedeflektor (kui on monteeritud – vaata 3.1.d). 5) Vältida bensiini valamist mootori või masina plastikust osadele, et vältida nende kahjustumist ja puhastada koheselt juhuslikult valatud bensiini jäljed. Garantii ei kata bensiini tekitatud kahjusid plastikust osadele. 6) Korpuse pesemiseks seestpoolt kasutada vastavat veetoru ühendust (kui on ette nähtud) (4.4). Pesemiseks viia lõikekõrgus kõige madalamale, seejärel käivitada mootor ja sisestada lõikeseade, jäädes ise alati muruniitja varre taha. 7) Masina nõuetekohase töötamise ja kestvuse tagamiseks, tuleb korrapäraselt vahetada mootori õli, vastavalt mootori kasutusjuhendis näidatud sagedusele. Õli võib välja võtta spetsialiseeritud teeninduskeskuses või tõmmates täiteavausest süstlaga, arvestades, et operatsiooni tuleb võib-olla teostada mitu korda, et olla kindel karteri täielikus tühjendamises. Kontrollida õlitaseme taastamist enne masina uuesti kasutamist..

4.1 Lõikeseadme hooldus

Kõik tööd lõikeseadmel on soovitav lasta teha spetsialiseeritud teeninduskeskuses, kus on selleks sobivaimad vahendid. Antud masinal tuleb kasutada lõikeseadet, mis kannab leheküljel ii asuvas tabelis näidatud koodi. Arvestades toote arengut, võib ülalnimetatud lõikeseadme aja jooksul välja vahetada teisega, mille vahetus– ja tööohutusomadused on analoogsed. Monteerida lõikeseade (2) tagasi, koodiga maapinna poole, jälgides joonisel näidatud järjestust. Kinnitada kesmine kruvi (1) dünamomeetrilise võtmega, seatud 35-40 Nm peale.

4.2 Edasiveo reguleerimine

Edasiveoga mudelitel saavutatakse rihma õige pinge mutri (1) abil, kuni näidatud mõõdu (6 mm) saavutamiseni.

4.3 Aku laadimine (kui on ette nähtud)

• Võtmega elektrilise käivitamisega mudelid Tühja aku laadimiseks ühendada see akulaadijaga (1) vastavalt aku kasutusjuhendi instruktsioonidele. Ärge ühendage akulaadijat otse mootori pitskruvi külge. Mootorit ei ole võimalik käivitada kasutades akulaadijat toiteallikana, kuna laadija võib kahjustuda. Kui ei ole kavas pikka aega muruniidukit kasutada, ühendada aku mootori juhtmestikust lahti, veendudes siiski, et aku oleks laetud.
• Nupuga elektrilise käivitamisega mudelid Juhised aku vastupidavuse, laadimise, kasutuselevõtu ja hoolduse kohta leiate mootori juhendist. Kahjustused või lahtised osad Mistahes kahtluse või probleemi korral pöörduda kohe lähima teeniduskeskuse või teie edasimüüja poole.

TÄHELEPANU! Teie ohutuse huvides on keelatud monteerida mistahes muud seadet, mis pole järgnevas, spetsiaalselt teie masina mudelile ja tüübile välja töötatud seadmete nimekirjas.

5.1  ”Multsimis”komplekt

(kui ei ole kaasa antud) Peenestab niidetud rohu ja jätab selle murule, alternatiiviks kogumisele kogumiskorvi (selleks ette nähtud masinatel).

Mida teha, kui... Probleemi põhjus Parandamine

1. Bensiinimootoriga muruniitja ei tööta

Mootoris puudub õli või bensiin Kontrollida õli ja bensiini taset Küünal ja filter ei ole heas korras Puhastada küünal ja filter, mis võivad olla mustad või vahetada välja. Muruniitjat ei tühjendatud eelmise hooaja lõpus bensiinist Ujuk võib olla kinni jäänud; kallutada muruniitjat karburaatori poole

2. Niidetud rohi ei kogune enam kogumiskorvi

Lõikeseade on saanud löögi Teritada lõikeseade või vahetada välja Kontrollida, et tiivad suunaksid rohu kogumiskorvi poole Korpuse sisemus on must Puhastada korpuse sisemus, et lihtsustada rohu liikumist kogumiskorvi poole

3. Muru niitmine on raskendatud

Lõikeseade ei ole heas korras Peatada masin ja ühendada lahti küünla juhe Kontrollida võimalikke kahjustusi Kontrollida, kas on lõdvenenud osi ja need kinnitada Kontroll, vahetus või parandus teha spetsialiseeritud teeninduskeskuses Teritada lõikeseade või vahetada välja

4. Masin hakkab anomaalselt vibreerima

2. Kinnitab omal vastutusel, et masin: Seisva

juhiga muruniitja / muruniitja a) Tüüp / Põhimudel b) Kuu aega / Tootmisaasta c) Matrikkel d) Mootor: Sisepõlemismootor

3. Vastab direktiivide nõuetele:

e) Kinnitav asutus f) EÜ tüübihindamine

4. Viide ühtlustatud standarditele

g) Mõõdetud helivõimsuse tase h) Garanteeritud helivõimsuse tase
