HASZNÁLATI ÚTMUTATÓ BL 510 SQE ST 170 LS ALPINA

[2] Névleges teljesítmény * [3] A motor max. üzemi sebessége * [4] A gép tömege * [5] Munkaszélesség [6] Hangnyomásszint [7] Mérési bizonytalanság [8] Mért zajteljesítmény szint [9] Garantált zajteljesítmény szint [10] Vibrációszint [11] Méretek (hosszúság/szélesség/ magasság) [12] Vágóegység kódszáma [13] Tartozékok [14] Mulcsozó” készlet”

FIGYELEM! A GÉP HASZNÁLATA ELŐTT OLVASSA EL FIGYELMESEN A JELEN KÉZIKÖNYVET! Őrizze meg későbbi szükség esetére.

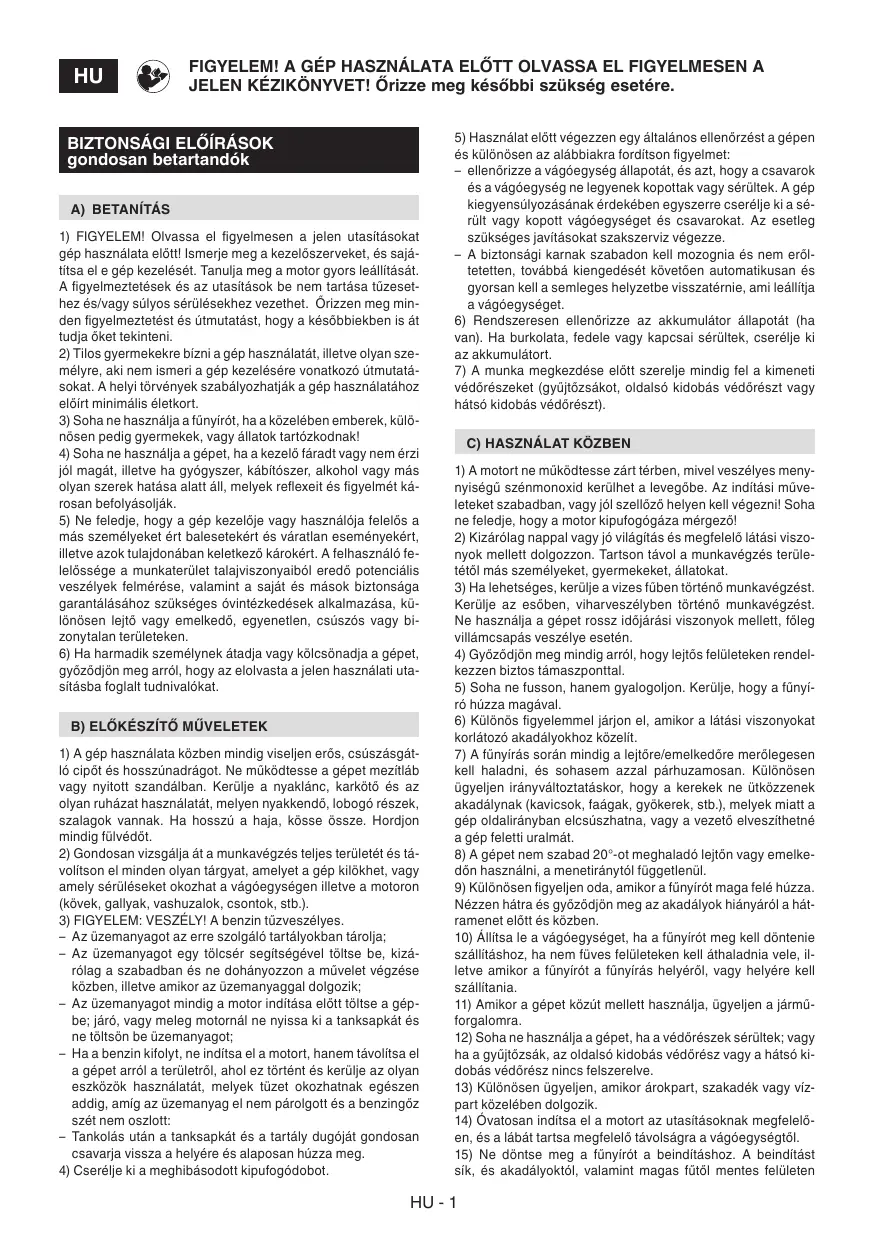

BIZTONSÁGI ELŐÍRÁSOK

gondosan betartandók

1) FIGYELEM! Olvassa el figyelmesen a jelen utasításokat

gép használata előtt! Ismerje meg a kezelőszerveket, és sajátítsa el e gép kezelését. Tanulja meg a motor gyors leállítását. A figyelmeztetések és az utasítások be nem tartása tűzesethez és/vagy súlyos sérülésekhez vezethet. Őrizzen meg minden figyelmeztetést és útmutatást, hogy a későbbiekben is át tudja őket tekinteni. 2) Tilos gyermekekre bízni a gép használatát, illetve olyan személyre, aki nem ismeri a gép kezelésére vonatkozó útmutatásokat. A helyi törvények szabályozhatják a gép használatához előírt minimális életkort.

3) Soha ne használja a fűnyírót, ha a közelében emberek, különösen pedig gyermekek, vagy állatok tartózkodnak!

4) Soha ne használja a gépet, ha a kezelő fáradt vagy nem érzi

jól magát, illetve ha gyógyszer, kábítószer, alkohol vagy más olyan szerek hatása alatt áll, melyek reflexeit és figyelmét károsan befolyásolják.

5) Ne feledje, hogy a gép kezelője vagy használója felelős a

más személyeket ért balesetekért és váratlan eseményekért, illetve azok tulajdonában keletkező károkért. A felhasználó felelőssége a munkaterület talajviszonyaiból eredő potenciális veszélyek felmérése, valamint a saját és mások biztonsága garantálásához szükséges óvintézkedések alkalmazása, különösen lejtő vagy emelkedő, egyenetlen, csúszós vagy bizonytalan területeken.

6) Ha harmadik személynek átadja vagy kölcsönadja a gépet,

győződjön meg arról, hogy az elolvasta a jelen használati utasításba foglalt tudnivalókat. B) ELŐKÉSZÍTŐ MŰVELETEK

1) A gép használata közben mindig viseljen erős, csúszásgátló cipőt és hosszúnadrágot. Ne működtesse a gépet mezítláb

vagy nyitott szandálban. Kerülje a nyaklánc, karkötő és az olyan ruházat használatát, melyen nyakkendő, lobogó részek, szalagok vannak. Ha hosszú a haja, kösse össze. Hordjon mindig fülvédőt. 2) Gondosan vizsgálja át a munkavégzés teljes területét és távolítson el minden olyan tárgyat, amelyet a gép kilökhet, vagy amely sérüléseket okozhat a vágóegységen illetve a motoron (kövek, gallyak, vashuzalok, csontok, stb.).

3) FIGYELEM: VESZÉLY! A benzin tűzveszélyes.

– A z üzemanyagot az erre szolgáló tartályokban tárolja; – Az üzemanyagot egy tölcsér segítségével töltse be, kizárólag a szabadban és ne dohányozzon a művelet végzése közben, illetve amikor az üzemanyaggal dolgozik; – Az üzemanyagot mindig a motor indítása előtt töltse a gépbe; járó, vagy meleg motornál ne nyissa ki a tanksapkát és ne töltsön be üzemanyagot; – Ha a benzin kifolyt, ne indítsa el a motort, hanem távolítsa el a gépet arról a területről, ahol ez történt és kerülje az olyan eszközök használatát, melyek tüzet okozhatnak egészen addig, amíg az üzemanyag el nem párolgott és a benzingőz szét nem oszlott: – Tankolás után a tanksapkát és a tartály dugóját gondosan csavarja vissza a helyére és alaposan húzza meg.

4) Cserélje ki a meghibásodott kipufogódobot.

5) Használat előtt végezzen egy általános ellenőrzést a gépen

és különösen az alábbiakra fordítson figyelmet: – ellenőrizze a vágóegység állapotát, és azt, hogy a csavarok és a vágóegység ne legyenek kopottak vagy sérültek. A gép kiegyensúlyozásának érdekében egyszerre cserélje ki a sérült vagy kopott vágóegységet és csavarokat. Az esetleg szükséges javításokat szakszerviz végezze. – A biztonsági karnak szabadon kell mozognia és nem erőltetetten, továbbá kiengedését követően automatikusan és gyorsan kell a semleges helyzetbe visszatérnie, ami leállítja a vágóegységet.

6) Rendszeresen ellenőrizze az akkumulátor állapotát (ha

van). Ha burkolata, fedele vagy kapcsai sérültek, cserélje ki az akkumulátort.

7) A munka megkezdése előtt szerelje mindig fel a kimeneti

védőrészeket (gyűjtőzsákot, oldalsó kidobás védőrészt vagy hátsó kidobás védőrészt).

1) A motort ne működtesse zárt térben, mivel veszélyes mennyiségű szénmonoxid kerülhet a levegőbe. Az indítási műveleteket szabadban, vagy jól szellőző helyen kell végezni! Soha ne feledje, hogy a motor kipufogógáza mérgező! 2) Kizárólag nappal vagy jó világítás és megfelelő látási viszonyok mellett dolgozzon. Tartson távol a munkavégzés területétől más személyeket, gyermekeket, állatokat.

3) Ha lehetséges, kerülje a vizes fűben történő munkavégzést.

Kerülje az esőben, viharveszélyben történő munkavégzést. Ne használja a gépet rossz időjárási viszonyok mellett, főleg villámcsapás veszélye esetén.

4) Győződjön meg mindig arról, hogy lejtős felületeken rendelkezzen biztos támaszponttal.

5) Soha ne fusson, hanem gyalogoljon. Kerülje, hogy a fűnyíró húzza magával.

6) Különös figyelemmel járjon el, amikor a látási viszonyokat

korlátozó akadályokhoz közelít.

7) A fűnyírás során mindig a lejtőre/emelkedőre merőlegesen

kell haladni, és sohasem azzal párhuzamosan. Különösen ügyeljen irányváltoztatáskor, hogy a kerekek ne ütközzenek akadálynak (kavicsok, faágak, gyökerek, stb.), melyek miatt a gép oldalirányban elcsúszhatna, vagy a vezető elveszíthetné a gép feletti uralmát.

8) A gépet nem szabad 20°-ot meghaladó lejtőn vagy emelkedőn használni, a menetiránytól függetlenül.

9) Különösen figyeljen oda, amikor a fűnyírót maga felé húzza.

Nézzen hátra és győződjön meg az akadályok hiányáról a hátramenet előtt és közben.

10) Állítsa le a vágóegységet, ha a fűnyírót meg kell döntenie

szállításhoz, ha nem füves felületeken kell áthaladnia vele, illetve amikor a fűnyírót a fűnyírás helyéről, vagy helyére kell szállítania.

11) Amikor a gépet közút mellett használja, ügyeljen a járműforgalomra.

12) Soha ne használja a gépet, ha a védőrészek sérültek; vagy

ha a gyűjtőzsák, az oldalsó kidobás védőrész vagy a hátsó kidobás védőrész nincs felszerelve.

13) Különösen ügyeljen, amikor árokpart, szakadék vagy vízpart közelében dolgozik.

14) Óvatosan indítsa el a motort az utasításoknak megfelelően, és a lábát tartsa megfelelő távolságra a vágóegységtől.

15) Ne döntse meg a fűnyírót a beindításhoz. A beindítást

sík, és akadályoktól, valamint magas fűtől mentes felületen HU - 1 végezze.

16) Soha ne közelítse kezét vagy lábát a forgó részek mellé

vagy alá. Tartózkodjon mindig távol a kipufogónyílástól.

17) Ne emelje meg, illetve ne szállítsa a fűnyírót, amikor a motor működik.

18) Ne módosítsa és ne kapcsolja ki a biztonsági rendszereket.

19) Ne változtasson a motor alapbeállításán, ne járassa különösen magas fordulatszámon.

20) Ne érjen a motornak a használat során felforrósodó részeihez. Égési sérülés veszélye.

21) A meghajtással rendelkező modellnél a motor elindítása

előtt oldja ki a kerékmeghajtó tengelykapcsolót.

22) Kizárólag a gép gyártója által jóváhagyott tartozékokat

23) Ne használja a gépet, ha a tartozékok/szerszámok nincsenek felszerelve az előírt helyre.

24) Kapcsolja ki a vágóegységet, állítsa le a motort és bontsa

a gyertya vezetékének csatlakozását (győződjön meg arról, hogy az összes mozgó rész teljesen leállt-e): – A gép szállítása alatt; – Minden egyes alkalommal, amikor a gépet őrizetlenül hagyja. Az elektromos indítású modelleknél távolítsa el a kulcsot is; – Mielőtt megszüntetné a leállás okát vagy megtisztítaná a kidobónyílást; – A gép ellenőrzése, tisztítása előtt, vagy mielőtt azon valamilyen munkálatot végez; – Idegen test hozzáütődése után. Ellenőrizze, hogy keletkezett-e károsodás a gépen, és végezze el a szükséges javításokat, mielőtt újból használatba venné a gépet.

25) Kapcsolja ki a vágóegységet és állítsa le a motort:

– Mielőtt üzemanyagot tölt a gépbe; – Minden egyes alkalommal, amikor eltávolítja, vagy visszahelyezi a gyűjtőzsákot; – Minden egyes alkalommal, amikor eltávolítja vagy visszahelyezi az oldalsó kidobás deflektort; – Mielőtt a vágási magasságot beállítja, ha a művelet nem végezhető el a vezetőállásból.

26) Munkavégzés közben tartsa be mindig a forgó vágóegységtől a markolat hossza által megadott biztonsági távolságot.

27) Vegyen vissza a gázból a motor leállítása előtt. Zárja el

az üzemanyag-adagolást a munkavégzés végén, a használati utasításban feltüntetett útmutatásokat követve.

28) FIGYELEM - Abban az esetben, ha a munka során géphiba

vagy baleset történik, állítsa le azonnal a motort és távolítsa el a gépet, hogy ne okozhasson további károkat; amennyiben a kezelő vagy más személyek sérülését okozó baleset történt, nyújtson elsősegélyt az adott helyzetnek legmegfelelőbb módon és forduljon az illetékes egészségügyi intézményhez a szükséges ellátásért. Távolítsa el gondosan az esetleges törmelékeket, melyek jelenléte károkat, személyek vagy állatok sérülését okozhatja.

29) FIGYELEM - A jelen útmutatóban megadott zajszint- és

vibrációértékek a gép legnagyobb használati értékei. A nem egyensúlyban levő vágóelem, a túl gyors mozgás, a karbantartás elhanyagolása jelentősen befolyásolják a zajkibocsátást és a vibrálást. Ezért szükséges biztosítani azokat a megelőző intézkedéseket, melyek révén megszüntethetők a magas zajszint és a vibrálás okozta lehetséges károsodások; valamint gondoskodni kell a gép karbantartásáról, fülvédőt kell viselni és a munka során szüneteket kell tartani. D) KARBANTARTÁS ÉS TÁROLÁS

1) FIGYELEM! – A gyertya vezetékét kösse le a gyertyáról és

olvassa el a vonatkozó kezelési útmutatót minden tisztítási vagy karbantartási művelet végzése előtt. Viseljen megfelelő ruházatot és védőkesztyűt az összes olyan helyzetben, mikor a keze veszélynek van kitéve!

2) FIGYELEM! – Soha ne használja a gépet kopott vagy sérült

alkatrészekkel. A meghibásodott vagy sérült alkatrészeket ne javítsa, hanem cserélje ki. Csak eredeti cserealkatrészeket használjon: a nem eredeti illetve helytelenül felszerelt cserealkatrészek használata veszélyeztetheti a gép biztonságát, balesetet vagy személyi sérüléseket okozhat, továbbá felmenti a gyártót a mindennemű kötelezettség és felelősség alól.

3) A használati utasításban le nem írt összes beállítást, valamint karbantartási műveletet viszonteladójánál vagy egy

szakszervizben kell elvégeztetni, ahol rendelkeznek a tökéletes munka elvégzéséhez szükséges tudással és felszereléssel, és nem változtatják meg a gép eredeti üzembiztonsági szintjét. Nem megfelelő műhelyekben, vagy nem szakember által végzett műveletek a jótállás bármely formájának elévülését és a gyártó mindennemű felelősség alóli mentesülését vonják maguk után.

4) Minden egyes használat után kösse le a vezetéket a gyertyáról és ellenőrizze az esetleges sérüléseket.

5) A csavarokat és a csavaranyákat mindig tartsa meghúzva,

hogy a gép mindig üzembiztos legyen. Fontos a folyamatos, alapos karbantartás a gép élettartama és biztonságos működése érdekében.

6) Rendszeresen ellenőrizze, hogy a vágóegység csavarjai

megfelelően meg vannak-e szorítva.

7) Viseljen védőkesztyűt a vágóegység kezelése, le- vagy felszerelése során.

8) A vágóegység élezése után ellenőrizze annak kiegyensúlyozását. Valamennyi a vágóegységgel kapcsolatos művelet

(leszerelés, élezés, kiegyensúlyozás, visszaszerelés és/vagy csere) felelősségteljes munka, amely különleges hozzáértést igényel a megfelelő szerszámok használatán túl. Biztonsági okokból ezek a műveletek csak szakszervizben végezhetők.

9) A gép beállítási műveletei során ügyeljen arra, hogy az ujjai ne szoruljanak be a forgó vágóegység és a gép rögzített

10) Ne érjen a vágóegységhez, amíg le nem kötötte a vezetéket a gyertyáról, és amíg a vágóegység forgása teljesen le

nem állt. A vágóegységen végzett beavatkozások során ügyeljen arra, hogy a vágóegység akkor is mozoghat, amikor a gyertya vezetéke le van kötve.

11) Gyakran ellenőrizze az oldalsó kidobás védőrészt vagy

a hátsó kidobás védőrészt és a gyűjtőzsákot. Cserélje ki, ha sérült.

12) Ha károsodtak, cserélje ki a figyelmeztetést és utasítást jelentő öntapadó címkéket.

13) A gépet gyermekek számára nem hozzáférhető helyen

tárolja. 14) A tűzveszély elkerülése érdekében a gépet ne raktározza benzinnel teli tartállyal olyan zárt helyen, ahol a benzingőz láng, szikra vagy erős hőforrás közelében begyulladhatna.

15) Hagyja kihűlni a motort, mielőtt a gépet bárhol elhelyezné.

16) A tűzveszély csökkentése céljából a motort, a hangtompítót, az akkumulátor helyét és a benzintárolót mindig tisztítsa meg a fű- és levélmaradványoktól vagy a felesleges kenőanyagtól. Ürítse ki a gyűjtőzsákot, és ne hagyja a lenyírt füvet tartalmazó tárolókat zárt helyiségben.

17) A tűzveszély csökkentése céljából rendszeresen ellenőrizze, hogy nincs-e olaj- vagy üzemanyag-szivárgás.

18) Amennyiben a tankot le kell ürítenie, ezt hideg motor mellett és a szabadban végezze.

E) SZÁLLÍTÁS ÉS MOZGATÁS

1) Minden alkalommal, amikor szükségessé válik a gép fel-

HU - 2 emelése, mozgatása, szállítása vagy megdöntése: – Viseljen vastag munkavédelmi kesztyűt; – A gépet úgy fogja meg, hogy annak súlyát és súlyának eloszlását figyelembe véve biztos fogást találjon; – A gép elhelyezési vagy raktározási helyének kialakítását figyelembe véve megfelelő számú személy végezze a gép mozgatását a gép súlyának és a szállítóeszköznek a függvényében. – Ellenőrizze, hogy a gép mozgása ne okozzon benzinszivárgást vagy károkat, sérüléseket.

2) A szállítás alatt megfelelően rögzítse a gépet kötelekkel

1) A környezet védelmét a gép használata során elsődleges

fontossági szempontként kell figyelembe venni, mivel ez a békés egymás mellett élés és környezetünk érdeke. Ne zavarjon másokat a szomszédságában.

2) Szigorúan tartsa be a helyi előírásokat a csomagolóanyagok, olaj, benzin, szűrők, használt alkatrészek vagy bármi

egyéb, környezetszennyező elem selejtezésére vonatkozóan; ezeket a hulladékokat ne helyezze a háztartási hulladékba, hanem szelektív hulladékkezelés keretében szállítsa a megfelelő gyűjtőtelepekre, ahol gondoskodnak azok újrahasznosításáról.

3) Szigorúan tartsa be a helyi előírásokat a levágott növényzet

megsemmisítését illetően.

4) Az üzemen kívül helyezéskor ne szennyezze a géppel a környezetet, hanem a hatályos helyi előírások értelmében adja le

egy gyűjtőtelepen. Nem rendeltetésszerű használat A fentiektől eltérő bármilyen más használat veszélyes lehet és személyi és/vagy tárgyi károkat okozhat. Helytelen használatnak minősülnek az alábbiak (példaként és nem kizárólagosan): – személyek, gyermekek vagy állatok szállítása a gépen; – a gépre felszállva haladás; – a gép használata terhek tolására vagy vontatására; – a gép használata lomb vagy törmelék összegyűjtésére; – a gép használata sövények igazítására vagy nem pázsit jellegű növényzet vágására; – egy személynél több általi használat; – a vágóegység működtetése a nem füves szakaszokon. A GÉP AZONOSÍTÓ CÍMKÉJE

(lásd az ábrákat a ii. oldalon) 1. Zajteljesítmény szint 2. CE minőségazonossági jelzés 3. Gyártás éve 4. Fűnyíró típus 5. Gyártási szám 6. A gyártó neve és címe 7. Cikkszám 8. A motor névleges teljesítménye és maximális üzemi sebessége 9. Súly kg-ban Ez a gép kerti kisgép, pontosan gyalogvezetésű fűnyírógép. 11. Váz 12. Motor 13. Vágóegység 14. Hátsó kidobás védőrész 14a. Oldalsó kidobás deflektor (ha van) 14b. Oldalsó kidobás védőrész (ha van) 15. Gyűjtőzsák 16. Tolókar

18. Motor / vágóegység fékkar

19. Meghajtó kapcsolókar

A gép lényegében egy motorból áll, mely a kerekekkel és tolókarral felszerelt védőburkolatba zárt vágóegységet forgatja. Közvetlenül a gép vásárlása után írja át az azonosító számokat (3 - 4 - 5) a használati utasítás utolsó oldalán található, erre a célra szolgáló helyre. A kezelő a tolókar mögött, a forgó vágóegységtől való biztonságos távolságra elhelyezkedve vezetheti a gépet és működtetheti a fő vezérléseket. Ha a kezelő eltávolodik a géptől, a motor és a forgó vágóegység néhány másodpercen belül leáll. A példa megfelelőségi nyilatkozat a használati útmutató utolsó előtti oldalán található. ISMERKEDJEN MEG A GÉPPEL!

ÉS ALKALMAZÁSI TERÜLETEI

Rendeltetésszerű használat Ezt a gyalogvezetésű gépet fűnyírásra (és a fű összegyűjtésére) terveztük és készítettük, alkalmazható a fűnyíró-kapacitásának megfelelő kiterjedésű kertekben és egyéb füves területeken. A speciális tartozékok és eszközök alkalmazásával a lenyírt fű összegyűjtése elkerülhető, illetve “mulcsozó” hatás érhető el a fűnek a talajon való terítése révén. Felhasználói célcsoport Ez a gép fogyasztói, azaz nem professzionális használatra készült. Ez a gép hobbikertészeti alkalmazásra készült. A VEZÉRLŐKÖN FELTÜNTETETT JELZÉSEK LEÍRÁSA (ahol vannak) 21. Lassú 22. Gyors 23. Szívató 24. Motor leállítás 25. Meghajtás bekapcsolva 26. Üresjárat 27. Motor indítás 36. Gyűjtőzsák telítettségjelző: fent (a) = üres / lent (b) = megtelt BIZTONSÁGI ELŐÍRÁSOK - A fűnyírót körültekintően kell használni! E célból a gépen különböző piktogramokat helyeztünk el, melyek a legfontosabb használati óvintézkedésekre figyelmeztetnek. Jelentésük magyarázata az alábbiakban található. Javasoljuk továbbá, hogy olvassa el figyelmesen a jelen használati utasítás megfelelő fejezetében feltüntetett biz- HU - 3 tonsági előírásokat. Cserélje ki a sérült vagy olvashatatlan címkéket. A motor a kar elengedésekor leáll. 41. Figyelem: A gép használatba vétele előtt olvassa el a használati útmutatót. 42. Kidobás veszély. A gép használata során az idegen személyek tartózkodjanak a munkavégzés területén kívül. 43. Vágásveszély. Vágóegység mozgásban. Ne tegye kezét vagy lábát a vágóegység-házba. Bármilyen karbantartási vagy javítási művelet elvégzése előtt csatolja le a gyertyapipát és olvassa el az utasításokat! 44. Csak villanymotoros fűnyírógépnél. 45. Csak villanymotoros fűnyírógépnél. 46. Vágásveszély. Vágóegység Ne tegye kezét vagy lábát a vágóegység-házba. 

HASZNÁLATI SZABÁLYOK

A motort és az akkumulátort (ha tartozéka) illetően olvassa el a vonatkozó használati útmutatókat. MEGJEGYZÉS - A szövegben feltüntetett hivatkozások és a (iii. és azt követő oldalakon található) hozzájuk tartozó ábrák közötti megegyezést az egyes fejezetek címét megelőző szám jelöli.

1. AZ ÖSSZESZERELÉS BEFEJEZÉSE

MEGJEGYZÉS A gép bizonyos alkatrészei a szállításkor már felszerelt állapotban lehetnek. FIGYELEM! A gép kicsomagolását és összeszerelését szilárd, sík felületen kell végezni, továbbá elegendő helyet kell biztosítani a gép és a csomagolás mozgatásához a megfelelő szerszámok alkalmazásával. A csomagolóanyagok selejtezését mindig a helyi hatályos előírásoknak megfelelően kell elvégezni. Fejezze be a gép összeszerelését, ehhez tartsa be az egyes felszerelendő alkatrészekhez mellékelt útmutatókban található utasításokat.

1.1 Az akkumulátor csatlakoztatása

• Elektromos indítású modellek Csatlakoztassa az akkumulátor kábelét a fűnyíró fő vezetékrendszerének csatlakozójához.
• Nyomógombos elektromos indítású modellek Helyezze be a tartozék akkumulátort a motoron levő rekeszbe (3.2b, “III - “IV” szak.).

2. A VEZÉRLÉSEK LEÍRÁSA

MEGJEGYZÉS A vezérléseken levő szimbólumok jelentése az előző oldalakon található.

A gázkart a kar (1) vezérli. A kar állásait a vonatkozó tábla tünteti fel. Egyes modellek motorja gázkar nélkül működik.

2.2 Motor / vágóegység fékkar

A vágóegység fékét a kar (1) vezérli, melyet a tolókarhoz kell szorítani az elindításhoz és a fűnyíró működtetése közben.

2.3 Meghajtó kapcsolókar (ha van)

A meghajtással rendelkező modelleknél a fűnyíró haladásakor a kart (1) a kezelő a tolókar irányába nyomja. A fűnyírógép haladása a kar kiengedésekor megszakad. A motort mindig kikapcsolt meghajtás mellett kell beindítani. FIGYELEM! A hajtómű károsodásának elkerülése érdekében ne húzza hátra a gépet, amikor a hajtómű be van kapcsolva.

2.4 Vágási magasság beállítása

A vágási magasságot az erre szolgáló karokkal (1) lehet beállítani. Mind a négy kereket ugyanarra a magasságra kell állítani. A MŰVELETET ÁLLÓ VÁGÓEGYSÉG MELLETT VÉGEZZE.

MEGJEGYZÉS Ezzel a fűnyíróval a pázsit nyírása többféle módon végezhető, ezért a munka megkezdése előtt a kívánt nyírási módnak megfelelően kell előkészíteni a gépet. A MŰVELETET ÁLLÓ MOTORRAL VÉGEZZE. 3.1a  A gép előkészítése a fűnyíráshoz és a fű gyűjtőzsákba való begyűjtéséhez: – Emelje fel a hátsó kidobás védőrészt (1) és akassza a helyére a gyűjtőzsákot (2) az ábra szerint. 3.1b  A gép előkészítése a fűnyíráshoz és a fű hátsó ürítéséhez: – Távolítsa el a gyűjtőzsákot és ellenőrizze, hogy a hátsó kidobás védőrész (1) stabilan leeresztett állásban maradjon. – Az oldalsó kidobással felszerelt típusoknál: ellenőrizze, hogy az oldalsó kidobás védőrész (4) le legyen engedve és a biztonsági kar (3) rögzítse. 3.1c  A gép előkészítése a fűnyíráshoz és a fű aprításához („mulcsozó” funkció - ha tartozéka): – Az oldalsó kidobással felszerelt típusoknál: ellenőrizze, hogy az oldalsó kidobás védőrész (4) le legyen engedve és a biztonsági kar (3) rögzítse. – Emelje fel a hátsó kidobás védőrészt (1) és helyezze a deflektor dugót (5) a kidobónyílásba úgy, hogy kissé jobbra döntve tartja; ezt követően rögzítse oly módon, hogy a két csapot (6) a megfelelő furatokba nyomja a rögzítő fog (7) kattanásáig. A deflektor dugó (5) eltávolításához emelje fel a hátsó kidobás védőrészt (1) és nyomja meg középen a fog (7) kioldásához. 3.1d  A gép előkészítése a fűnyíráshoz és a fű oldalsó ürítéséhez (ha van) – Emelje fel a hátsó kidobás védőrészt (1) és helyezze a deflektor dugót (5) a kidobónyílásba úgy, hogy kissé jobbra döntve tartja; ezt követően rögzítse oly módon, hogy a két csapot (6) a megfelelő furatokba nyomja a rögzítő fog (7) kattanásáig. – Tolja be kissé a biztonsági kart (3) és emelje fel az oldalsó kidobás védőrészt (4). – Illessze be az oldalsó kidobás deflektort (8) az ábra szerint. – Zárja vissza az oldalsó kidobás védőrészt (4) úgy, hogy az oldalsó kidobás deflektor (8) rögzüljön. Az oldalsó kidobás deflektor levételéhez: HU - 4 – Tolja be kissé a biztonsági kart (3) és emelje fel az oldalsó kidobás védőrészt (4). – Oldja ki az oldalsó kidobás deflektort (8). A deflektor dugó eltávolítása: – Emelje fel a hátsó kidobás védőrészt (1). – Nyomja meg középen a fog (7) kioldásához.

3.2 A motor beindítása

A beindításhoz kövesse a motor használati utasításában tartalmazott útmutatásokat. 3.2a

• Kézi indítású modellek (“I - “II”) Húzza a vágóegység fékkart (1) a tolókar irányába és rántsa meg határozott mozdulattal az indítózsinórt (2).
• Elektromos indítású modellek Húzza a vágóegység fékkart (1) a tolókar irányába és fordítsa el az indítókulcsot (3). 3.2b
• Nyomógombos elektromos indítású modellek (“III - “IV”) – Helyezze be a tartozék akkumulátort a motoron levő rekeszbe (4). (kövesse a motor használati utasításában tartalmazott útmutatásokat). – Illessze be ütközésig a kulcsot (ha van) (5). – Húzza a motor / vágóegység fékkart a tolókar felé (1). csomagolásán található, az adott területen alkalmazható vágási magasságra vonatkozó útmutatást. Vegye figyelembe, hogy a gyepet nagyrészt egy szárból és egy vagy több levélből álló növények alkotják. Ha a leveleket teljesen levágják, a gyep károsul és a megújulás nehézkessé válhat. Általában a következő útmutatások érvényesek: – a túl rövidre nyírás miatt a gyep foltossá, ritkássá válik; – nyáron hagyja hosszabbra a füvet, ezzel elkerülheti a talaj kiszáradását; – ne vágja a füvet, amikor vizes, ilyenkor a vágóegység hatékonysága a rátapadó fű miatt csökken, és a pázsitban szakadások keletkezhetnek; – különösen magas fű esetén először végezzen el egy első nyírást a gép legnagyobb vágómagasságával, ezután kéthárom nap múlva végezzen el egy második nyírást.

3.4 A munka befejezése

Amikor befejezte a munkát, engedje el a fékkart (1) és csatolja le a gyertyapipát (2).

• Elektromos indítású modellek Vegye ki az indítókulcsot (3).
• Nyomógombos elektromos indítású modellek Nyomja meg a nyelvet (5) és vegye ki a kulcsot (4). VÁRJA MEG A VÁGÓEGYSÉG LEÁLLÁSÁT, mielőtt bármilyen beavatkozást végezne. MEGJEGYZÉS Az indító/leállító kart behúzva kell tartani a motor leállásának elkerülése érdekében.

4. RENDSZERES KARBANTARTÁS

– Nyomja meg az indítógombot és tartsa nyomva, míg a motor be nem indul (6). A fűnyírót tartsa száraz helyen.

A gyep szebb lesz, ha a fűnyírást mindig ugyanazon a magasságon és két irányba felváltva végzi. FONTOS A szabályos időközönként végzett gondos karbantartás elengedhetetlen a biztonsági szint, és a gép eredeti teljesítményének hosszú időn keresztüli megőrzése érdekében. Amikor a gyűjtőzsák megtelt, a fű gyűjtésének hatékonysága csökken és a fűnyírógép hangja megváltozik. Minden beállítási vagy karbantartási műveletet álló motor mellett, a gyertya vezetékének lekötése után kell elvégezni. Szerelje le és ürítse ki a gyűjtőzsákot. – állítsa le a motort és várjon, míg a vágóegység leáll; – emelje fel a hátsó kidobás védőrészt, fogja meg a fogantyút és vegye ki a gyűjtőzsákot úgy, hogy függőleges állásban tartja. 1) Minden tisztítási, karbantartási vagy a gépen végezendő beállítás előtt vegyen fel erős munkakesztyűt. 2) Mossa le gondosan a gépet vízzel minden egyes fűnyírás után; távolítsa el az alvázban felhalmozódott fű- és sármaradványokat, így elkerülheti, hogy száradásukat követően nehézkessé tegyék a következő elindítást. 3) A váz belső részének máza idővel leválhat a lenyírt fű súroló hatásának következtében. Ez esetben minél előbb mázolja át rozsdavédő festékkel, hogy megelőzze rozsda kialakulását, mely a fém korróziójához vezethet. 4) Ha az alsó részhez kell hozzáférnie, döntse a gépet kizárólag a motor használati útmutatójában feltüntetett oldalra, az erre vonatkozó utasításokat követve; győződjön meg a gép megfelelő stabilitásáról mielőtt bármilyen beavatkozást végezne. Az oldalsó kidobással felszerelt modelleknél távolítsa el a deflektort (ha fel van szerelve - lásd 3.1.d) 5) Kerülje, hogy a motor vagy a gép műanyag részeire benzin jusson, ami károsíthatja ezeket a részeket, illetve ha esetleg mégis benzin került rájuk, azonnal tisztítsa le. A jótállás nem érvényes a műanyag részeken benzin által okozott sérülésekre. 6) Az alváz belsejének mosásához használja az erre szolgáló tömlőcsatlakozást (ha tartozéka) (4.4). A mosáshoz állítsa a vágási magasságot a legalacsonyabb helyzetbe; ezután indítsa be a motort és kapcsolja be a vágóegységet, tartózkodjon mindig a fűnyíró tolókarja mögött.

• Mulcsozáskor vagy a fű hátsó ürítésekor: kerülje túl nagy mennyiségű fű egyszerre történő eltávolítását. Soha ne vágjon le egy menetben a fű magasságának egyharmadánál többet! A haladási sebességet a gyep állapotától, és a lenyírt fű mennyiségétől függően válassza meg.
• Oldalsó kidobás esetén (ha tartozék): a fűnyírás során ajánlott olyan útvonalon haladni, melyen elkerülhető a már levágott fűnek a még vágásra váró gyepre való kidobása.
• Ha a gyűjtőzsák fel van szerelve a zsák telítettségjelzővel (ha tartozék): a munka során, mozgó vágóegység mellett a jelző felső állásban marad, amíg a gyűjtőzsákban van hely a levágott fű számára; amikor a jelző az alsó állásba kerül, azt jelenti, hogy a gyűjtőzsák megtelt és ki kell üríteni. Tanácsok a gyep gondozására Minden fűfajta különböző tulajdonságokkal rendelkezik, ezért más-más gondozást igényel. Olvassa el mindig a vetőmag HU - 5 7) A gép jó működésének és hosszú élettartamának biztosítása érdekében ajánlott rendszeresen, a motor használati utasításában megadott időközönként cserélni a motorolajat. Az olaj leeresztése szakszervizben végezhető, vagy az olaj leszívható egy fecskendővel a betöltő nyíláson keresztül. Vegye figyelembe, hogy szükséges lehet a művelet többszöri elvégzésére a karter teljes kiürítéséhez. A gép újbóli használata előtt ellenőrizze, hogy az olajszint megfelelő-e.

Mi a tennivaló, amikor... A probléma oka Megoldás

1. A benzinmotoros fűnyírógép nem működik

4.1 A vágóegység karbantartása

A vágóegységen bármilyen beavatkozást lehetőleg a szakszerviz végezze, mely rendelkezik a megfelelő szerszámokkal. Ezen a gépen a ii. oldal táblázatában megadott kóddal jelölt vágóegységeket kell alkalmazni. A motorban nincs olaj vagy benzin Ellenőrizze az olaj és a benzin szintjét. A gyertya és a szűrő állapota nem kielégítő Tisztítsa meg vagy cserélje ki a szennyezett gyertyát és szűrőt Az előző szezon vége óta nem ürítette ki a benzint a fűnyírógépből Az úszó elakadt; döntse meg a fűnyírót a karburátor felőli oldalra

2. A lenyírt füvet nem gyűjti be a gyűjtőzsák

Mivel a gép folyamatos fejlesztés tárgyát képezi, lehetőség nyílik hasonló jellegű és tulajdonságú biztonságos és tökéletes működést biztosító vágóegységre kicserélni a gyárilag beszereltet. Szerelje vissza a vágóegységet (2) úgy, hogy a kódszámot a talaj felé fordítja, az ábrán látható műveletsor szerint. Húzza meg a középső rögzítő csavart (1) egy 35-40 Nm-re beállított dinamometrikus kulcs segítségével.

4.2 A meghajtás beállítása

A meghajtásos modellekben a szíj helyes feszességét az anya (1) segítségével állíthatja be, amíg el nem éri a megadott értéket (6 mm). A vágóegységet ütés érte Élezze meg a vágóegységet vagy cserélje ki. Ellenőrizze a lenyírt füvet a gyűjtőzsákba irányító bordák állapotát Az alváz belseje szennyezett Tisztítsa meg az alváz belsejét, ez megkönnyíti a fűnek a gyűjtőzsákba való továbbítását

3. A fűnyírás nehézkes

A vágóegység nincs megfelelő állapotban

4.3 Az akkumulátor feltöltése (ha van)

• Elektromos indítású modellek A lemerült akkumulátor újratöltéséhez csatlakoztassa azt az akkumulátortöltőhöz (1) az akkumulátor karbantartási utasításának útmutatásait követve. Ne csatlakoztassa az akkumulátortöltőt közvetlenül a motor sorkapcsához. A motort nem lehet beindítani úgy, hogy az akkumulátortöltőt használja betáplálásként, mivel ebben az esetben ez utóbbi károsodhat. Ha hosszabb ideig nem szándékozik a fűnyírót használni, szakítsa meg az akkumulátornak a motor vezetékeihez való csatlakozását, biztosítva azonban egy megfelelő töltési szintet.
• Nyomógombos elektromos indítású modellek Az akkumulátor működési idejére, tárolására és karbantartására vonatkozó utasításokat a motor használati utasítása tartalmazza. Élezze meg a vágóegységet vagy cserélje ki

4. A gép rendellenesen vibrál

Sérült vagy meglazult részek Állítsa le a gépet és kösse le a gyertya vezetékét. Ellenőrizze, hogy nincsenek-e rajta sérülések. Ellenőrizze, hogy nincsenek-e meglazult részek, ha szükséges, rögzítse. Az ellenőrzést, cserét vagy javítást szakszervizzel végeztesse el

FIGYELEM! A saját biztonsága érdekében szigorúan tilos bármilyen, az alábbi listában szereplő, az Ön által vásárolt gép típusához tervezettektől eltérő tartozékot a gépre szerelni. 5.1.  „Mulcsozó” készlet (ha nem része az alapfelszereltségnek) Felaprítja a lenyírt füvet, és a pázsitra teríti. A gyűjtőzsák alternatívája (az erre előkészítettgépeken). Bármilyen kétség, vagy probléma esetén lépjen kapcsolatba a legközelebbi Szervizszolgálattal vagy a viszonteladójával. HU - 6
