HASZNÁLATI ÚTMUTATÓ Power Meter 5000 PM5000 F BOSCH
Tartalomjegyzék 1 Szimbólumok magyarázata és biztonsági
1 Szimbóluomok magyarázata és biztonsági tudnivalók... 133
1.1 Szimbólum-magyarázatok.... 133
1.2 Általános biztonsági tudnivalók ..... 133
2 A termékre vonatkozó adatok.... 134
2.1 Megfelelőségi nyilatkozat.... 134
2.2 Szállítási terjedelem.... 134
2.3 Termék áttekintése.... 135
3 Szerelés elötti müveletek .... 135
3.1 A termék méretei ..... 135
3.2 Hely....135
4 Szerelés.... 136
4.1 Kapcsolási rajzok 136
4.2 A menütérkép áttekintése ..... 137
4.3 Menüparancsok .... 137
4.4 Paraméterek beállítása.... 138
4.5 Mérés menü ..... 138
4.6 Paraméter menü.... 140
4.7 Információ menü.... 141
5 Üzembe helyezés .... 142
5.1 Csatlakozás.... 142
5.1.1 A LED műszaki adatai ..... 142
5.1.2 A Power Meter 5000 LED állapota ..... 142
6 Ellenörzés és karbantartás .... 142
6.1 A Power Meter 5000 tisztítása ..... 142
7 Zavarelhárítás.... 142
7.1 Csatlakozás ellenőrzése.... 142
7.1.1 Kezdeti feltételezések.... 142
7.1.2 Szabályozók és jelzések ..... 142
8 Környezetvédelem és megsemmisítés ..... 143
9 Adatvédelmi nyilatkozat.... 143
10 Müszaki adatok.... 144
10.1 Műszaki adatok.... 144
tudnivalók
1.1 Szimbólum-magyarázatok
Figyelmeztetések
A figyelmeztetésekben jelzőszavak jelöllik a következmények fajtáját és súlyosságát, ha a veszély elhárítására vonatkozó intézkedések nem történnek meg.
A következő jelzőszavak vannak definiálva és kerülhetnek felhasználásra a jelen dokumentumban:
VESZÉLY
VESZÉLY azt jelenti, hogy súlyos, akár életveszélyes személyi sérülések következhetnek be.
FIGYELMEZTETÉS
FIGYELMEZTETÉS azt jelenti, hogy súlyos vagy életveszélyes személyi sérülések léphetnek fel.
VIGYÁZAT
VIGYÁZAT – azt jelenti, hogy könnyű vagy közepesen súlyos személyi sérülések léphetnek fel.
ÉRTESÍTÉS
ÉRTESÍTÉS – azt jelenti, hogy anyagi károk léphetnek fel.
Fontos információk
Az emberre vagy tárgyakra vonatkozó, nem veszélyt jelző információkat a szöveg mellett látható tájékoztató szimbólum jelöli.
További szimbólumok
| Szimbólum | Jelentés |
| ▶ | Teendő |
| → | Kereszthivatkozás a dokumentum más helyére |
| • | Felsorolás/listabejegyzés |
| – | Felsorolás/listabejegyzés (2. szint) |
- tábl.
1.2 Általános biztonsági tudnivalók
⚠ Tudnivalók a célcsoport számára
Ez a szerelési utasítás gáz- és vízszerelő, valamint fűtés- és elektrotechnikai szakemberek számára készült. Minden, az utasításokban lévő előírást be kell tartani. Figyelmen kívül hagyásuk anyagi károkhoz és/vagy személyi sérülésekhez vagy akár életveszélyhez is vezethet.
▶ A telepítés előtt olvassa el a szerelési, szervizelési és üzembe helyezés útmutatókat (hőtermelők, fűtésszabályozók, szivattyúk stb.).
▶ Vegye figyelembe a biztonsági tudnivalókat és a figyelmeztetéseket.
▶ Vegye figyelembe a nemzeti és regionális előírásokat, műszaki szabályokat és irányelveket.
▶ Dokumentálja az elvégzett munkákat.
⚠️ Rendeltetésszerű használat
A Power Meter 5000 egy 65 A-es, közvetlen csatlakozású, háromfázisos energiafogyasztás-analizátor Modbus porttal. Rendeltetése:
- Az aktiv és passzív energia mérése.
- Az importált energia és az exportált energia összegzése (egyszerű csatlakozási mód) vagy elkülönítése.
A Power Meter 5000:
- Kétféle energia-díjszabást kezel digitális bemenet vagy Modbus parancs használatával.
- Rendelkezik olyan kimenettel, amellyel a mérések kommunikálhatók az RS485 Modbus porton keresztül.
- Három DIN modult mér, háttérvilágítással ellátott LCD-kijelzővel, amelyen érzékeny érintőképernyős terület található az oldalak görgetéséhez és a paraméterek beállításához.
A Power Meter 5000 minden egyéb használata nem rendeltetésszerűnek minősül. Az ezekből eredő sérülésekért a Bosch vállalat nem vállal felelősséget.
Elektromos szerelés
Elektromos szerelést csak villanyszerelő végezhet.
Az elektromos szerelés megkezdése előtt:
▶ Végezze el az összpólusú feszültségmentesítést, és biztosítsa visszakapcsolás ellen.
▶ Győződjön meg arról, hogy a hálózati feszültség le van-e választva.
▶ Végezze el a földelést és a rövidre zárást.
▶ Fedje le vagy zárja el a közelben lévő feszültség alatt álló részeket. A visszakapcsolás fordított sorrendben történik.
▶ Vegye figyelembe a többi rendszerelem kapcsolási rajzát is.
- Ügyeljen arra, hogy mindig tartsa be a vonatkozó elektrotechnikai irányelveket.
- Ügyeljen a kockázatok azonosítására és a potenciális veszélyek elkerülésére.
A töltörendszer rendelkezésre bocsátása és kezelése során a felhasználónak és a jóváhagyott vállalkozóknak be kell tartaniuk a nemzeti biztonsági és balesetmegelőzési szabályokat. A nem rendeltetésszerű használat, valamint a kezelési útmutató be nem tartása:
- Veszélyeztetheti az életét.
- Veszélyeztetheti az egészségét.
- Sérülést okozhat a töltőrendszer és a jármű számára.
⚠️ Áramütés okozta életveszély!
A feszültség alatt álló alkatrészek megérintése áramütéshez vezethet.
Az elektromos részen végzett munka előtt válassza le a tápfeszültséget (230 V AC), és biztosítsa véletlen bekapcsolás ellen.
Ellenőrzés és karbantartás
A rendszeres ellenőrzés és karbantartás a berendezés biztonságos és környezetbarát működésének előfeltételét képezi.
Javasoljuk, hogy a gyártóval kössön éves karbantartási és ellenőrzési szerződést.
Csak engedéllyel rendelkező szakvállalattal végeztesse el a munkákat.
▶ Mindennemű felismert hibát haladéktalanul el kell hárítani.
Minden olyan helyzetet engedéllyel rendelkező szakember kell megítéljen, amely nem felel meg az utasításban leírt feltételeknek. Engedélyezés esetén a szakember egy karbantartási követelménylistát vezet, mely figyelembe veszi az elhasználódást és a mindenkori üzemeltetési feltételeket, valamint megfelel az országban érvényes szabványoknak és előírásoknak, illetve a használatnak.
2 A termékre vonatkozó adatok
2.1 Megfelelőségi nyilatkozat
Ez a termék felépítését és üzemi viselkedését tekintve megfelel az európai irányelveknek és a nemzeti követelményeknek.
CE A CE-jelölés azt jelzi, hogy a termék megfelel a jelölés elhelyezéséről rendelkező összes EU jogi előírásnak.
A megfelelőségi nyilatkozat teljes szövege az Interneten elérhető: www.bosch-homecomfort.hu.
2.2 Szállítási terjedelem
- ábra Szállítási terjedelem
[1] Power Meter
[2] Plombálható terminál-fedelek
[3] Terminál-védő fedelek
[4] Plombahuzalok
[5] Szerelési útmutató
2.3 Termék áttekintése
- ábra Termék áttekintése
[1] Áramellátási és kommunikációs csatlakozókapcsok
[2] Háttérvilágítással ellátott LCD-kijelző érzékeny érintőképernyős területtel
[3] Modell
[4] LED
[5] Plombálható terminál-fedelek
[6] Terminál-védő fedelek

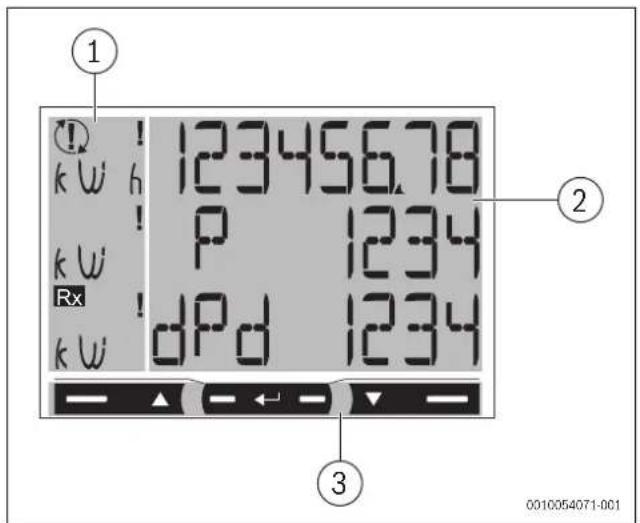

- ábra Termék áttekintése
[1] Mértékegységek és jelzések területe
[2] Terület konkrét szekcióinformációkkal
[3] Vezérlési terület
3 S z e r e l é s e
3.1 A termék méretei Méretek

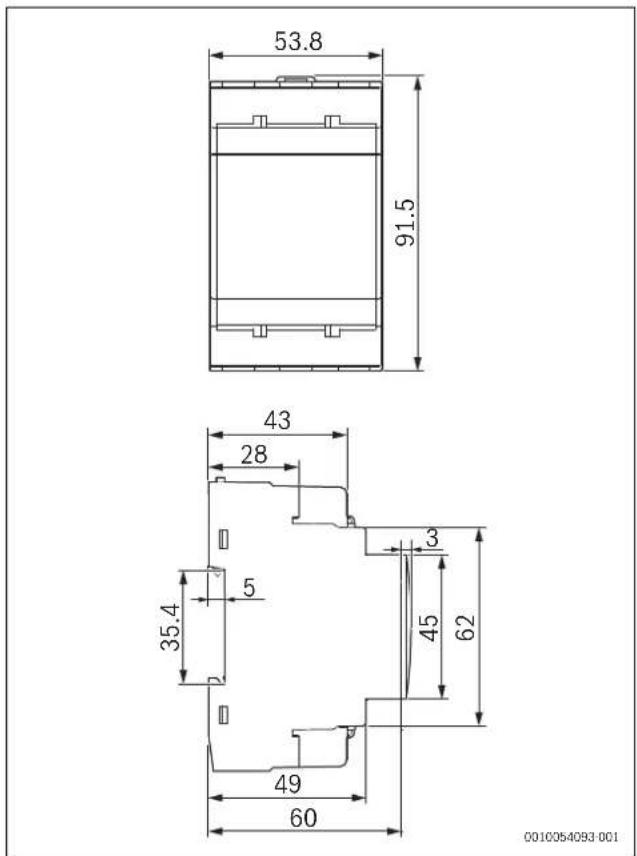

- ábra A termék méretei
3.2 Hely
A telepítési helyre vonatkozó követelmények
A telepítési hely kiválasztásakor az alábbi tényezőket kell figyelembe venni:
▶ A Power Meter 5000 készüléket kapcsolótáblára telepítse, egy hálózati csatlakozási pont közelébe.
ÉRTESÍTÉS
A termék károsodásának veszélye
A fenti utasítások betartásának elmulasztása a termék károsodását és meghibásodását okozhatja.
4 S z e r e l é s
⚠ Biztonsági értesítés
Az energiafogyasztás-analizátor kizárólag szakképzett/erre jogosult személy szerelheti fel.
FIGYELMEZTETÉS
Áram alatti alkatrészek. Égési sérülés, szívroham és más lehetséges sérülések veszélye
- Az energiafogyasztás-analizátor felszerelésének megkezdése előtt kapcsolja ki az áramellátást és válassza le a fogyasztókat.
▶ Lássa el a csatlakozókapcsokat védőburkolattal.
FIGYELMEZTETÉS
Áramütésveszély!
A vezetékek védőburkolatát megfelelően fel kell szerelni, mielött bármilyen bemeneti/kimeneti vezetéket bekötne.
▶ Tolja be teljesen a vezeték kilátszó fémrészét vagy az érvéghüvelyt a csatlakozókapocsba.
4.1 Kapcsolási rajzok
Háromfázisú rendszer, 4 vezetékes

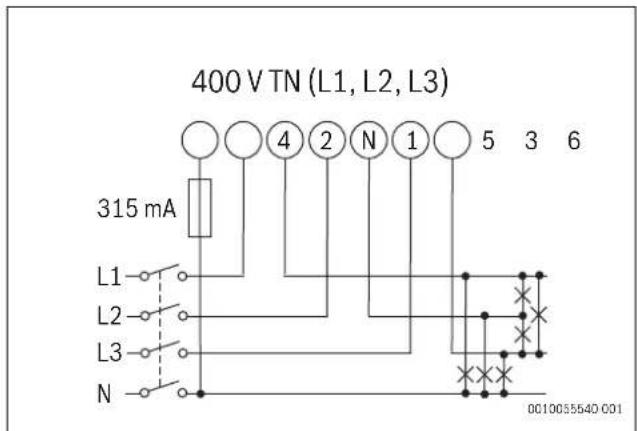

- ábra Háromfázisú rendszer diagram, 4 vezetékes (400 V TN)
▶ Szereljen be egy 315 mA biztosítékot, ha a helyi előírások megkövetelik.

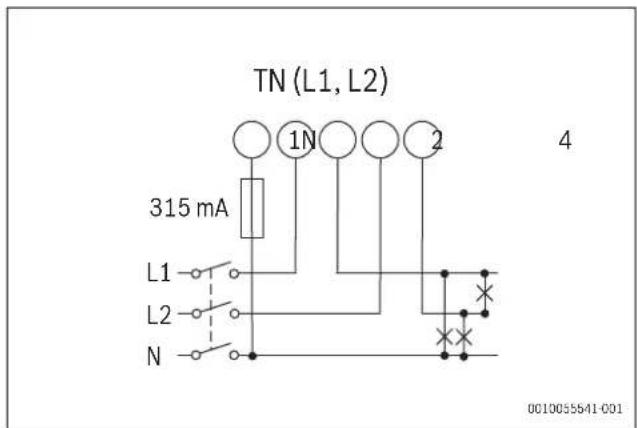

Kétfázisú rendszer, 3 vezetékes
- ábra Kétfázisú rendszer diagram, 3 vezetékes (TN)
▶ Szereljen be egy 315 mA biztosítékot, ha a helyi előírások megkövetelik.
Háromfázisú rendszer, 3 vezetékes

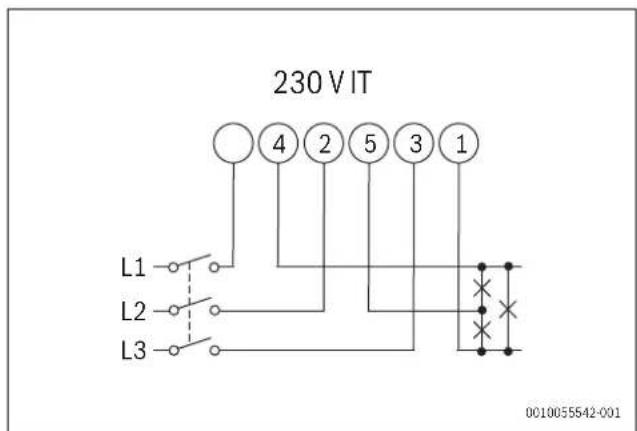

- ábra Háromfázisú rendszer diagram, 3 vezetékes (230 VIT)
Digitális bemenet
- ábra A digitális bemenet diagramja
Open contact 1. díjszabás
Closed contact 2. díjszabás
RS485 Modbus Master egységgel


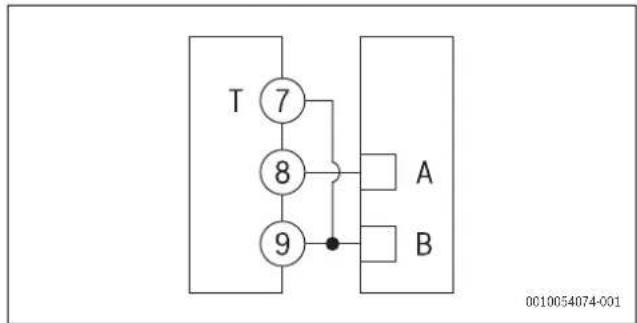

- ábra RS485 Modbus Master kapcsolási diagram
A további RS485-ös müszerek párhuzamosan csatlakoztathatók.
▶ A soros kimenetet csak a 9. és 7. (T) utolsó hálózati eszközt csatlakoztató terminálon kell lezární.
▶ Az 1000 m-nél hosszabb csatlakozásoknál használjon jelerősítőt.
▶ Ugyanazon a buszon csak maximum 247 adóvevő lehet.
4.2 A menütérkép áttekintése


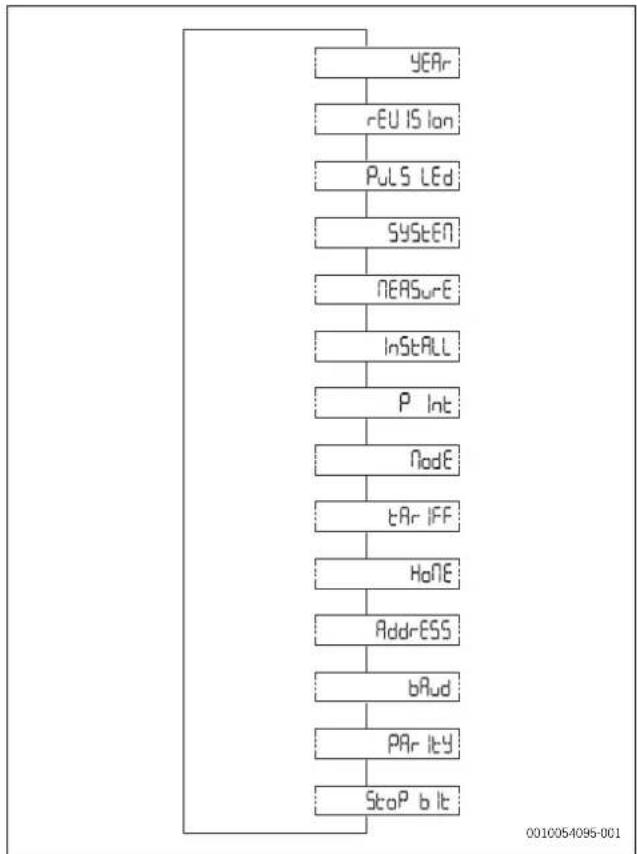

- ábra Menütérkép

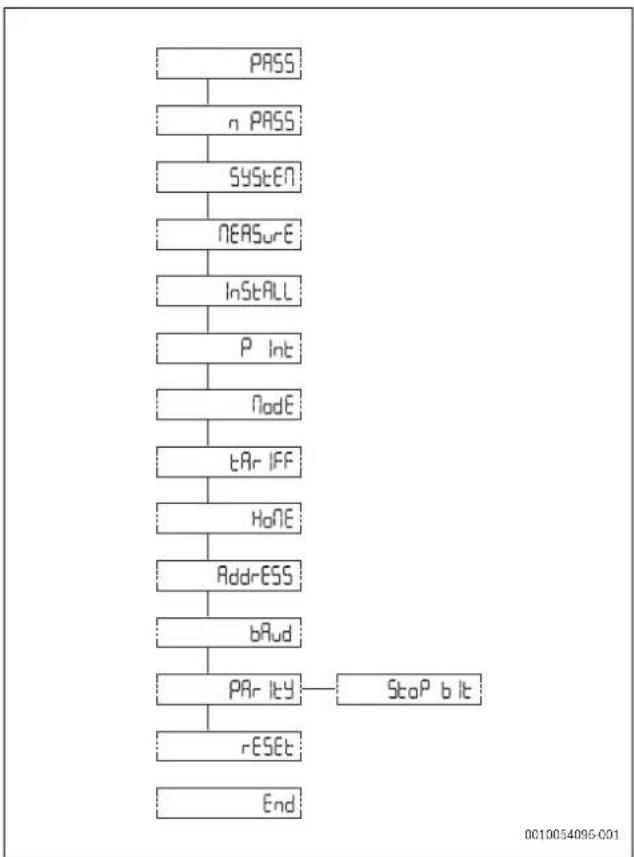

Menü Terület Funkció
| 1 Mérés menü A mérések alapértelmezésként megjelennek a menü bekapcsolásakor Az oldalakon a referencia-mértékegység jelenik meg | |
| 2 Paramétermenü | Ebben a menüben a paraméterbeállításokhoz tartozó oldalak jelennek megA menübe való belépéshez jelszó szükséges |
| 3 Információmenü | Ezek a menüoldalak információkat jelenítenek meg, és olyan paraméterek beállítását teszik lehetővé, amelyekhez nem kell jelszót megadni |
- tábl. Menütérkép funkciók
4.3 Menüparancsok
A menü áttekintése

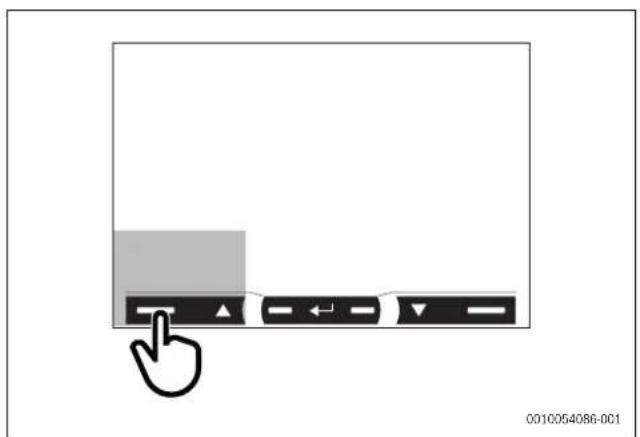

- ábra Menü képernyő
Navigáció Paraméterbeállítások
| Következő oldal megtekintése | Paraméterértékek növeléseA következő érték opciómegtekintése |
- tábl. Menü beállítások

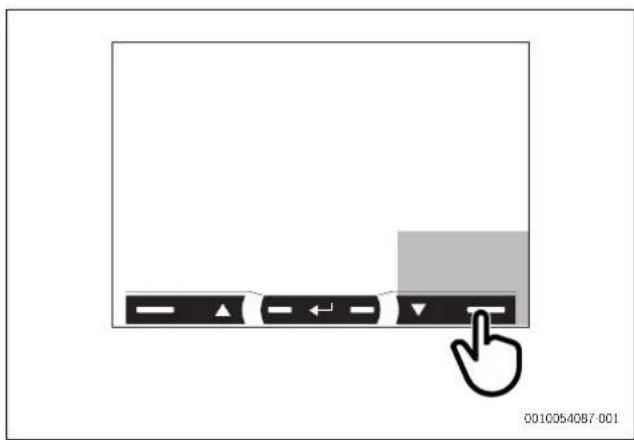

A menü áttekintése
- ábra Menü képernyő
Navigáció Paraméterbeállítások
| Előző oldal megtekintése | Paraméterértékek csökkentéseAz előző érték opció megtekintése |
- tábl. Menü beállítások

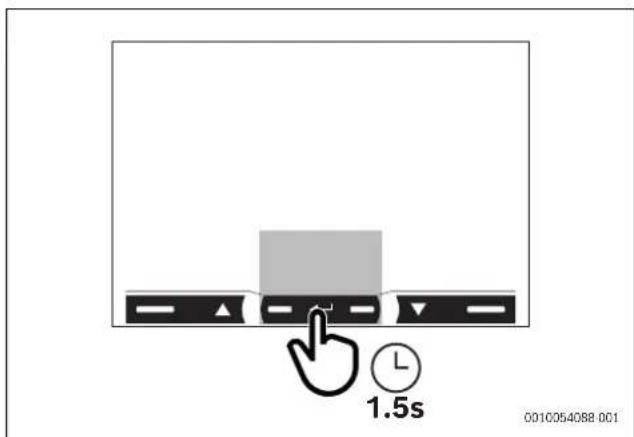

A menü áttekintése

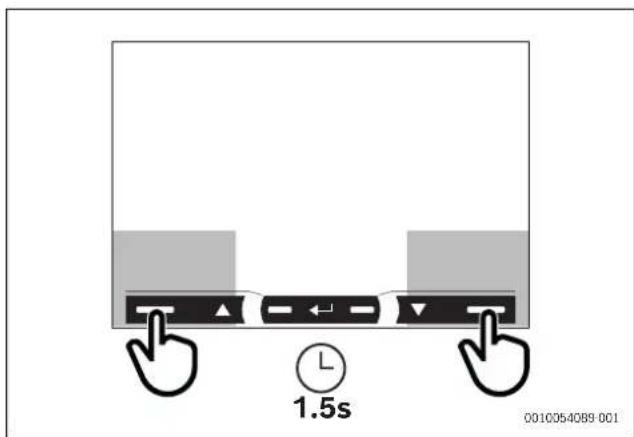

- ábra Menü képernyő
Navigáció Paraméterbeállítások
| A Paraméter menü megnyitása Kilépés a Paraméter menüböl (oldal vége) | Értékek megerősítése A Paraméterbeállítások oldal megnyitása |
- tábl. Menü beállítások
A menü áttekintése
- ábra Menü képernyő
Navigáció Paraméterbeállítások
| Az Információ menü megnyitása Kilépés az Információ menüből | A 0000 alapértelmezett jelszó gyors megerősítése |
- tábl. Menü beállítások
i
120 másodperc inaktivitás után a HoME oldalon beállított mérés oldal jelenik meg. A funkció csak kétszeri megnyomásra működik.
i
A kezelőfelület első megérintésekor bekapcsol a kijelző háttérvilágítása.
4.4 Paraméterek beállítása


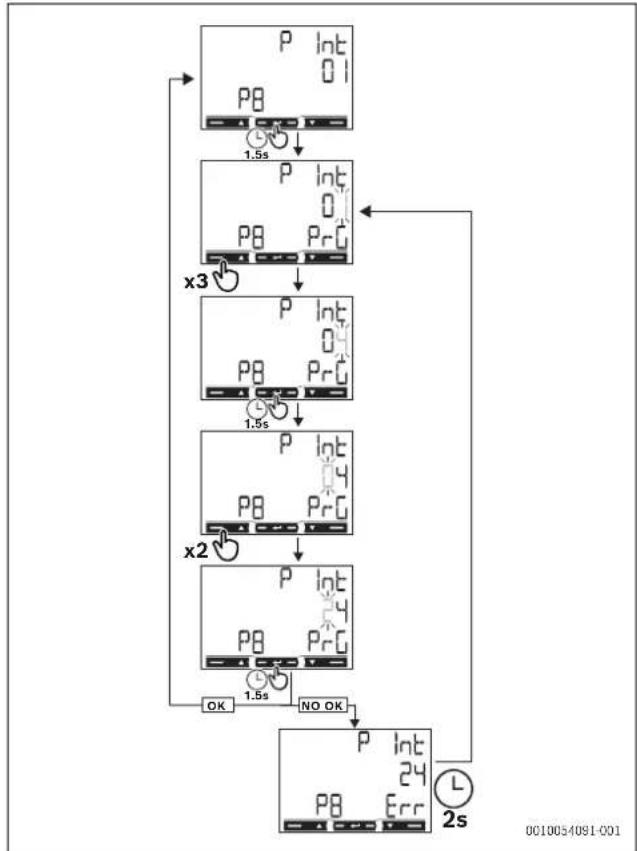

213. ábra Paraméterek beállításának folyamata
A P int=24 paraméter beállításához az alábbi lépéseket kell követni:
- A z e l s ö kijelzett érték az aktuális érték.
- A beállítások érvényesítése az érték megerősítésekor történik meg.
- Ha a Prg szöveg jelenik meg, az érték szerkesztés alatt áll.
- Ha az Err szöveg jelenik meg, a beállított érték tartományon kívül van.
- Ha egy érték beállítása közben 120 másodperc inaktivitás fordul elő, akkor a címoldal jelenik meg (P int), a Prg szöveg pedig eltünik.
- Újabb 120 másodperc inaktivitás után a HoME oldalon beállított oldal tér vissza.
4.5 Mérés menü
i
Ha a kijelző mód és a díjszabás a következőképp van beállítva: Mode = Full, tariFF = ON, MEAsure = B, System = 3Pn, akkor az összes oldal 00 és 19 között látható a képernyön.
Ha a kijelző mód és a díjszabás alapértelmezett értékei vannak beállítva (Mode = Full, tariFF = OFF, MEAsure = A, System = 3Pn), akkor csak a 00, 2, 3, 4, 5, 6, 8, 9, 12, 13, 14, 15, 16, 17, 18 és 19 oldalak láthatók.
Mérés oldalak

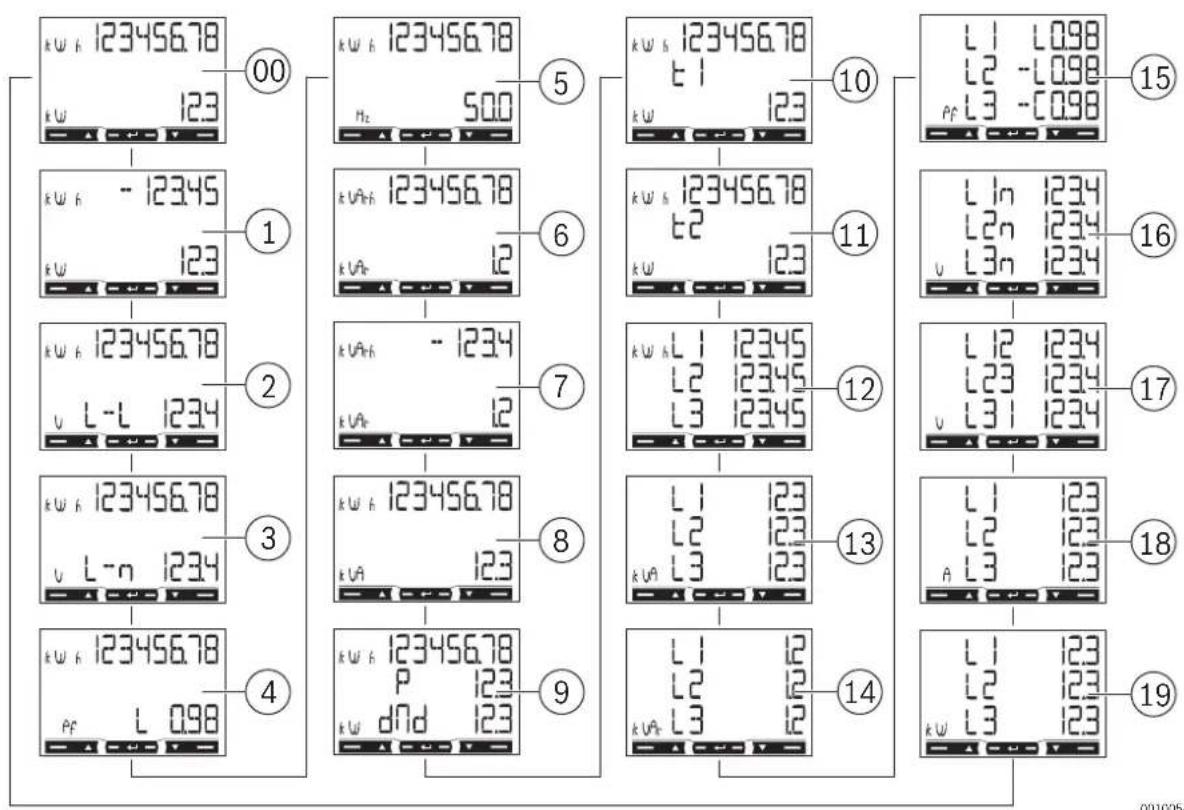

214. ábra A kijelző képernyő mérés oldalai
Oldalak Leírás
| 00 | Összes importált aktiv energia ^1) Összes aktiv teljesítmény |
| 01 | Összes exportált aktiv energia ^2) Összes aktiv teljesítmény |
| 02 | Összes importált aktiv energia ^1) Rendszer átlagos hálózati feszültsége |
| 03 | Összes importált aktiv energia ^1) Rendszer átlagos fázis feszültsége |
| 04 | Összes importált aktiv energia ^1) Teljesítménytényező (L = induktív, C = kapacitív) |
| 05 | Összes importált aktiv energia ^1) Frekvencia |
| 06 | Összes importált passzív energia ^1) Összes passzív teljesítmény |
| 07 | Összes exportált passzív energia ^2) Összes passzív teljesítmény |
| 08 | Összes importált aktiv energia ^1) Összes látszólagos energia |
| 09 | Összes importált aktiv energia ^1) Igényelt átlagteljesítmény (P = igény) a beállított intervallumra számítva. Az érték ugyanakkora marad a teljes intervallumon keresztül. Az első indítási intervallum alatt = 0.Az elért maximális igényelt teljesítmény (dMd = csúcsigény) a utolsó visszaállítás óta |
Oldalak Leírás
| 10 | Aktív energia 1. díjszabással importálva (t1). Akkor jelenik meg, ha a díjszabáskezelés be van kapcsolva (Tariff = be). Aktív teljesítmény |
| 11 | Összes aktív energia 2. díjszabással importálva (t2). Akkor jelenik meg, ha a díjszabáskezelés be van kapcsolva (Tariff = be). Aktív teljesítmény |
162. tábl. Az általános mérés oldalak bemutatása
1) Az összes importált aktív energia és összes importált passzív energia paraméterek esetén, ha az egyszerű csatlakozás be van kapcsolva (Measure = A), az összes energiát jelzi, az irány figyelembe vétele nélkül.
^2) Az összes exportált aktív energia és összes exportált passzív energia paraméterek megjelenítik, hogy az importált és az exportált energia mérése külön történik-e (Measure = b).
Egyfázisú mérés oldalak
A fázismérés oldalak és az egyes fázisok jelzett információi az elemzett rendszer típusától függenek.
| Oldalak Leírás | |
| 12 | Importált aktív energia. Ha az egyszerű csatlakozás be van kapcsolva (Measure = A), az összes energiát jelzi, az irány figyelembe vétele nélkül. |
| 13 Látszólagos teljesítmény | |
| 14 Importált passzív energia | |
| 15 | Teljesítménytényező (L= induktív, C= kapacitív) |
| 16 Fázis feszültség | |
| 17 Hálózati feszültség | |
| 18 Áramfelvétel | |
| 19 Hatásos teljesítmény | |
- tábl. Az egyfázisú mérés oldalak beállításai
4.6 Paraméter menü
Közös oldalak áttekintése
- ábra A kijelző képernyő Paraméter menüje
Az alapértelmezett értékek ki vannak emelve.
Mérési hibák
Ha a mért jelzés meghaladja az elemző eszköz megengedett határértékeit, akkor speciális üzenet jelenik meg:
▶ EEE villog: a mért érték a határértékeken kívül van.
▶ EEE bekapcsolva: a mérés egy határértékeken kívüli értéktől függ
Az aktív és passzív energiamérések megjelennek, de nem változnak.
- tábl. Oldalbeállítások
| Oldalak Kód Leírás Értékek | |||
| Közös oldalak beállításai | |||
| PASS | P1 | Aktuális jelszó megadása | Aktuális jelszó |
| nPASS | P2 | Jelszó módosítása | Négy számjegy (0000–9999) |
| SYStEM P3 Rendszer típusa | 3Pn: háromfázisú rendszer, 4 vezetékes3P: háromfázisú rendszer, 3 vezetékes2P: kétfázisú rendszer, 3 vezetékes | ||
| MEASurE P6 Mérés típusa | A: egyszerű csatlakozás, az összes energiát méri, az irány figyelembe vétele nélkülb: külön mért importált és exportált energia | ||
| InStALL | P7 | Csatlakozás ellenőrzése | On: bekapcsolvaOff: kikapcsolva |
| Oldalak | Kód | Leírás | Értékek |
| P int | P8 | Átlagteljesítmény számítási intervallum (perc) | 1-30 |
| MOdE | P9 | Kijelző mód | Full: teljes módEasy: csökkentett módA meg nem jelenő mérések küldése a soros porton keresztül |
| tArIFF P10 Díjszabáskezelés | On: bekapcsolvaOff: kikapcsolva | ||
| HoME P11 | Bekapcsoláskor és 120 másodperc inaktivitás után a mérés oldal látható | Teljes kijelző mód (Mode = Full): 0–16–19Csökkentett kijelző mód (Mode = Easy): 0–3, 6, 7, 10, 11, 18Az oldalkódokat lásd a mérés menüben (→ 214) | |
| AddrESS P14 Modbus cím 0–20–247 | |||
| bAUd | P15 | Baud-arány (kbps) | 9,6/ 19,2/ 38,4/ 57,6/ 115,2 |
| PARITY | P16 | Paritás | Egyenlő/nincs |
| STOP bit | P16-2 | Csak ha nincs paritás. Stop bit | 1/ 2 |
| rRESET P17 | Energia-díjszabás, maximális igényelt teljesítmény, részleges energia és részleges passzív energia visszaállítás (az utolsó kettő küldése csak soros porton keresztül történik) | Nem: visszaállítás visszavonásaIgen: visszaállítás engedélyezése | |
| End | P18 | Visszatérés az eredeti mérés oldalra | - |
4.7 Információ menü
Oldalak áttekintése
- ábra A kijelző képernyő Információ menüje
| Oldal | Kód | Leírás |
| Közös oldalak beállításai | ||
| YEAr | InFO 1 | Gyártás éve |
| SErIAL n | InFO 2 | Az előlapra nyomtatott sorozatszámmal megegyező sorozatszám, csak az első "K" nélkül |
| rEVISlon | InFO 3 | Firmware verzió – B.nn ^1) |
| PuLS Led | InFO 4 | Elülső LED impulzus súly |
| SYStEM P3 Rendszer típusa | ||
| MEASurE | P6 Mérés típusa | |
| InStALL | P7 | Csatlakozás ellenőrzésének bekapcsolása |
| P int | P8 | Igényelt átlagteljesítmény számítási intervallum |
| ModE | P9 | Kijelző mód |
| tArIFF | P10 | Díjszabáskezelés és bármely aktuális díjszabás bekapcsolása |
| HoME | P11 | Mérés oldal kezdőoldalként beállítva |
| AddrESS | P14 Modbus cím | |
| bAUd | P15 Baud-arány | |
| PARITY | P16 Paritás | |
| StoP bit P16-2 | Stop bit | |
1) nn: a verzió egymást követő számai (azaz 00, 01, 02).
165. tábl. Oldalak beállításai
5 Üzembe helyezés
5.1 Csatlakozás
5.1.1 A LED müszaki adatai
| A LED jellemzői | |
| Impulzus súly 1000 impulzus/kWh | (EN50470-3, EN62052-11) |
| Időtartam | 90 másodperc |
| Szín Piros és narancs | |
- tábl. A LED jellemzői
5.1.2 A Power Meter 5000 LED állapota
| LED jelzése Állapot | |
| Villogó piros 1 impulzus = 1 Wh | |
| Narancs világít Összes aktív teljesítmény negatív.A szabályozó csak akkor működik,ha az importált és exportáltenergiák mérése külön történik(Measure = b). | |
- tábl. A Power Meter 5000 LED állapota
6 Ellenőrzés és karbantartás
6.1 A Power Meter 5000 tisztítása
ÉRTESÍTÉS
A készüléket sérülés érheti!
A készülék tisztításakor:
▶ Ügyeljen arra, hogy a Power Meter 5000 tisztításakor ne használjon agresszív tisztítószereket (pl. petróleumétert, acetont, etanolt, metilalkohol alapú üvegtisztítót, surolószert vagy oldószert).
A készülék kijelzőjének tisztításához minden képpen enyhe mosószeroldatot (pl. mosogatószert, semleges tisztítószert) és puha, nedvesített ruhát használjon.
7 Zavarelhárítás
7.1 Csatlakozás ellenőrzése
Az elemző eszköz ellenőrzi a csatlakozások megfelelőségét, és jelzi a hibákat. Az ellenőrzés a Telepítés, Paraméter lehetőség használatával kikapcsolható; lásd a Paraméter menüt (→ 215. ábra "A kijelző képernyő Paraméter menüje").
7.1.1 Kezdeti feltételezések
Az ellenőrzés a mérendő rendszerre vonatkozó bizonyos kezdeti feltételezéseken alapul. Konkrétan, a készülék azt feltételezi, hogy a rendszer egyes fázisaira az alábbiak jellemzők:
▶ Terhelés PF>0,766 (<40°) teljesítménytényezővel induktív esetén, vagy PF>0,996 (<5°) kapacitív esetén.
▶ Az áram legalább a névleges áram (65 A) 10 %-ának felel meg.
7.1.2 Szabályozók és jelzések
Az alábbiakban a szabályozók – és a megfelelő jelzések – láthatók a működésük sorrendjében:
| Jelzés Szabályozás | |
| Feszültség sorrend az adott fázisnál. | |
| Aktuális irány ^1) az adott fázisnál. | |
1) A szabályozó csak akkor működik, ha az importált és exportált energiák mérése külön történik (Measure = b).
168. tábl. Szabályozók és jelzések listája
8 Környezetvédelem és megsemmisítés
A környezetvédelem a Bosch csoport vállalati alapelvét képezi. A termékek minősége, a gazdaságosság és a környezetvédelem számunkra egyenrangú célt képez. A környezetvédelmi törvények és előírások szigorúan betartásra kerülnek. A környezet védelmére a gazdasági szempontokat figyelembe véve a lehető legjobb technológiát és anyagokat alkalmazzuk.
Csomagolás
A csomagolásnál részesei vagyunk az országspecifikus értékesítési rendszereknek, amelyek optimális újrafelhasználást biztosítanak. Minden általunk használt csomagolóanyag környezetbarát és újrahasznosítható.
Régi készülék
A régi készülékek tartalmaznak olyan anyagokat, amelyeket újra lehet hasznosítani.
Az egyes szerkezeti csoportokat könnyen szét lehet választani. A műanyagok meg vannak jelölve. Így osztályozhatók a különböző szerelvénycsoportok és továbbíthatók újrafelhasználás, ill. ártalmatlanítás céljára.
Régi elektromos és elektronikus készülékek
Ez a szimbólum azt jelenti, hogy a terméket nem szabad más hulladékokkal együtt ártalmatlanítani, hanem kezelés, gyűjtés, újrahasznosítás és ártalmatlanítás céljából el kell vinni a hulladékgyűjtő helyekre.
A szimbólum elektronikus hulladékokra vonatkozó
előírásokkal, például „2012/19/EK európai rendelet használt elektromos és elektronikus készülékekre“ rendelkező országokra érvényes. Ezek az előírások azokat a keretfeltételeket rögzítik, amelyek az egyes országokban a használt elektronikus készülékek visszaadására és újrahasznosítására érvényesek.
Mivel az elektronikus készülékek veszélyes anyagokat tartalmazhatnak, azokat a felelősség tudatában kell újrahasznosítani annak érdekében, hogy a lehetséges környezeti károkat és az emberek egészségére vonatkozó veszélyeket minimalizálni lehessen. Ezen túlmenően az elektronikus hulladék újrahasznosítása a természetes források kíméléséhez is hozzájárul.
Kérjük, hogy a használt elektromos és elektronikus készülékek környezet számára elviselhető ártalmatlanítására vonatkozó további információkért forduljon az illetékes helyi hatóságokhoz, az Önnel kapcsolatban álló hulladék-ártalmatlanító vállalathoz vagy ahhoz a kereskedőhöz, akitől a terméket vásárolta.
További információkat itt találhat: www.bosch-homecomfortgroup.com/en/company/legal-topics/weee/
9 A
d a t v é d
e l
Cégünk, a Robert Bosch Kft., Termotechnika Üzletág, 1103 Budapest, Gyömrői út 104., Magyarország, termék- és beépítési tudnivalókat, technikai és csatlakozási adatokat, kommunikációs adatokat, termékregisztrációs és ügyféladatok előzményeit dolgoz fel a termék funkcionalitásának
biztosítása érdekében (GDPR 6. cikk, 1. bekezdés 1 b albekezdés), a termékfelügyeleti kötelezettség teljesítése és a termékbiztonsági és biztonsági okok miatt (GDPR 6. cikk, 1. bekezdés 1 f albekezdés), a garanciális és termékregisztrációs kérdésekkel kapcsolatos jogaink védelme érdekében (GDPR 6. cikk, 1. bekezdés 1 f albekezdés) valamint, hogy elemezzük termékeink forgalmazását, és személyre szabott információkat és ajánlatokat adjunk a termékhez (GDPR 6. cikk, 1. bekezdés 1. albekezdés). Az olyan szolgáltatások nyújtása érdekében, mint az értékesítési és marketing szolgáltatások, szerződéskezelés, fizetéskezelés, programozás, adattárolás és a forródrót-szolgáltatások, összeállíthatunk és továbbíthatunk adatokat külső szolgáltatók és/vagy a Bosch kapcsolt vállalkozásai részére. Bizonyos esetekben, de csak akkor, ha megfelelő adatvédelem biztosított, a személyes adatokat az Európai Gazdasági Térségen kívüli címzettek részére is továbbítani lehet. További információ nyújtása kérésre történik. A következő címen léphet kapcsolatba az adatvédelmi tisztviselővel: Adatvédelmi tisztviselő, információbiztonság és adatvédelem (C/ISP), Robert Bosch GmbH, Postafiók 30 02 20, 70442 Stuttgart, NÉMETORSZÁG.
Önnek joga van ahhoz, hogy bármikor tiltakozzon a személyes adatainak a kezelése ellen (GDPR 6.cikk, 1. bekezdés 1 falbekezdés alapján) az Ön konkrét helyzetével vagy közvetlen marketing céllal kapcsolatos okokból. Jogainak gyakorlásához kérjük, lépjen kapcsolatba velünk a DPO@bosch.com címen. További információért kérjük, kövesse a QR-kódot.
10 Müszaki adatok
10.1 Müszaki adatok
| Jellemzök Mértékegység Power Meter | 5000 | |
| Elektromos specifikációk | ||
| Teljesítmény | - | Önálló tápellátású (mért feszültségen keresztül) |
| Fogyasztás | WVA | ≤ 1≤ 10 |
| Alapáram A 5 | ||
| Maximális áram (folyamatos) A 65 | ||
| Minimális áram A 0,25 | ||
| Indítóáram A 0,02 | ||
| Üzemi feszültség - AV2: 208-400 VL-L ac (hálózati feszültség) | ||
| Frekvencia | Hz | 45–65 Hz |
| Pontossági osztály | -- | Aktív energia: 1. osztály (EN62053-21)Reaktív energia: 2. osztály (EN62053-23) |
| Környezeti specifikációk | ||
| Működési hőmérséklet | °C°F | -25 és +65 között-13 és +149 között |
| Tárolási hőmérséklet | °C°F | -30 és +80 között-22 és +176 között |
| Relatív páratartalom: ^1) | - | 0 és 90 % között, kondenzáció nélkül 40 °C-on |
| Kimeneti specifikációk | ||
| Modbus RS485 port kimenet | - | Modbus RTU protokoll |
| Általános jellemzők | ||
| Csatlakozókapcsok | mm ^2 mm ^2 | 1–6: keresztmetszet 2,5-16 mm ^2 , nyomaték 2,8 Nm7–12, N: keresztmetszet 1,5 mm ^2 , nyomaték 0,4 Nm |
| Védelmi osztály | -- | Homlokoldal: IP51Csatlakozókapcsok: IP20 |
| Méretek | mm | (Ma x Szé x Mé) 91 x 54 x 63 |
1) Csak beltéri használatra
169. tábl. Müszaki adatok
6 Revízia a údržba .... 274
6.1 Čistenie Power Meter 5000....274
