1 Simbolių paaiškinimas ir saugos nuorodos

1.1 Simbolių paaiškinimas

Įspėjamosios nuorodos

Jspėjamosiose nuorodose esantys jspėjamieji žodžiai nusako pasekmių pobūdį ir sunkumą, jei nebus imamasi apsaugos nuo pavojaus priemonių.

Šiame dokumente gali būti vartojami žemiau pateikti jspėjamieji žodžiai, kurių reikšmė yra apibrėžta:

PAVOJUS

PAVOJUS reiškia, kad nesilaikant nurodymų bus sunkiai ar net mirtinai sužaloti asmenys.

ISPÉJIMAS

İSPĖJIMAS reiškia, kad galimi sunkūs ar net mirtini asmenų sužalojimai.

PERSPÉJIMAS

PERSPĖJIMAS reiškia, kad galimi vidutiniai asmenų sužalojimai.

PRANEŠIMAS

PRANEŠIMAS reiškia, kad galima materialinė žala.

Svarbi informacija

Svarbi informacija, kai nekeliamas pavojus žmonėms ir materialiajam turtui, žymima pavaizduotu informacijos simboliu.

Kiti simboliai

Simbolis	Reikšmė
►	Veiksmas
→	Kryžminė nuoroda j kitą dokumento vietą
•	Išvardijimas, sąrašo jrašas
-	Išvardijimas, sąrašo jrašas (2-as lygmuo)

Lent. 199

1.2 Bendrieji saugos nurodymai

⚠ Nuorodos tikslinei grupei

Ši montavimo instrukcija skirta duju ir vandens installaciju, šildymo sistemų ir elektrotechnikos specialistams. Būtina laikytis visose instrukcijose pateiktų nurodymų. Nesilaikant nurodymų, galima patirti materialinės žalos, gali būti sužaloti asmenys ir net gali iškilti pavojus gyvybei.

Prieš pradėdami montuoti perskaitykite montavimo, techninės priežiūros ir paleidimo eksploatuoti instrukcijas (šilumos generatoriaus, šildymo reguliatoriaus, siurblių ir kt.).
▶ Laikykitės saugos ir įspėjamųjų nuorodu.
▶ Laikykites nacionalinių ir regioninių teisės aktų, techninių taisyklių ir direktyvų.
▶ Atliktus darbus užregistruokite dokumentuose.

Paskirtis

Power Meter 5000 yra 65 A tiesioginio prijungimo trifazis energijos analizatorius su "Modbus" magistrale. Jis skirtas:

• aktyviajai ir reaktyviajai energijai matuoti;
• sumuoti (paprasto prijungimo režimas jjungtas) arba atskirti gautą energiją nuo atiduotos energijos.

Power Meter 5000:

• valdo du energijos tarifus naudojant skaitmeninę jvestį arba "Modbus" komandą;
• turi išvestj matavimams perduoti per RS485 "Modbus" prievada;
• apima tris DIN modulius, su apšviestu LCD ekranu ir liečiamuoju būdu valdomomis ekrano sritimis puslapiams slinkti ir parametrams nustatyti.

Power Meter 5000 naudojimas bet kokiais kitais tikslais laikomas netinkamu naudojimu. Bosch neprisiima atsakomybės už žalą, atsiradusią dėl tokio naudojimo.

⚠️ Elektros instaliacija

Elektros darbus gali atlikti tik elektros installaciju rangovai.

Prieš pradedant elektros darbus:

• Izoliuokite visus elektros tinklo jtampos polius ir apsaugokite nuo pakartotinio jjungimo.
  ▶ J sitikinkite, kad elektros tinklas yra atjungtas.
  ▶ | žeminkite ir sujunkite trumpuoju jungimu.
  ▶ Uždenkite arba izoliuokite greta esančias įtampingas dalis. Pakartotinis jjungimas atliekamas atvirkštine eilės tvarka.
  ▶ Taip pat žr. kitų sistemos komponentų elektrinių sujungimų schemas.
  Visada laikykitės susijusių elektrotechnikos taisyklių.
  ▶ Jvertinkite rizikos veiksnius ir venkite galimų pavojų.

Jrengdami ir naudodami jkrovimo sistemą, naudotojas ir igaliota specializuota jmonė privalo laikytis saugos ir nelaimingų atsitikimų prevencijos taisyklių.

Netinkamai naudojant ir nesilaikant naudojimo instrukcijos:

• gali kilti pavojus jūsų gyvybei;

• gali kilti pavojus jūsų sveikatai;

• gali būti sugadintos jkrovimo sistema ir transporto priemonė.

⚠️ Elektros smūgis kelia pavojų gyvybei!

Prisilietus prie jtampa turinčių dalių gali ištikti elektros smūgis.

Prieš pradėdami su elektros jranga susijusius darbus, nutraukite elektros srovės tiekimą (230 V AC) ir apsaugokite nuo netyčinio jjungimo.

⚠ Tikrinimas ir priežiūra

Siekiant užtikrinti saugų ir aplinkos apsaugos reikalavimus atitinkantį sistemos veikimą, būtina atlikti apžiūras bei vykdyti techninę priežiūrą.

Rekomenduojame su gamintoju sudaryti kasmetinės techninės priežiūros ir apžiūrų sutartį.

▶ Rekomenduojame darbus patikėti specializuotai jmonei.
▶ Visus nustatytus gedimus nedelsdami pašalinkite.

Kiekvieną situaciją, kuri skiriasi nuo instrukcijose aprašytų sąlygų, turi įvertinti įgalioti specialistai. Jei toks patvirtinimas gautas, specialistas turi pateikti techninės priežiūros reikalavimų rinkinį. Tokie reikalavimai turi būti parengti pagal specialias eksploatacijos sąlygas ir atitikti eksploatavimo šalyje galiojančius standartus bei reikalavimus.

2 Duomenys apie gamini

2.1 Atitikties deklaracija

Šio gaminio konstrukcija ir funkcionavimas atitinka Europos Sajungos ir nacionalinius reikalavimus.

CE ženklu patvirtinama, kad gaminys atitinka visų privalomųjų ES direktyvų, kurios numato šio ženklo žymėjimą, reikalavimus.

Visas atitikties deklaracijos tekstas pateiktas internete: www.bosch-homecomfort.lt.

2.2 Pristatoma jranga

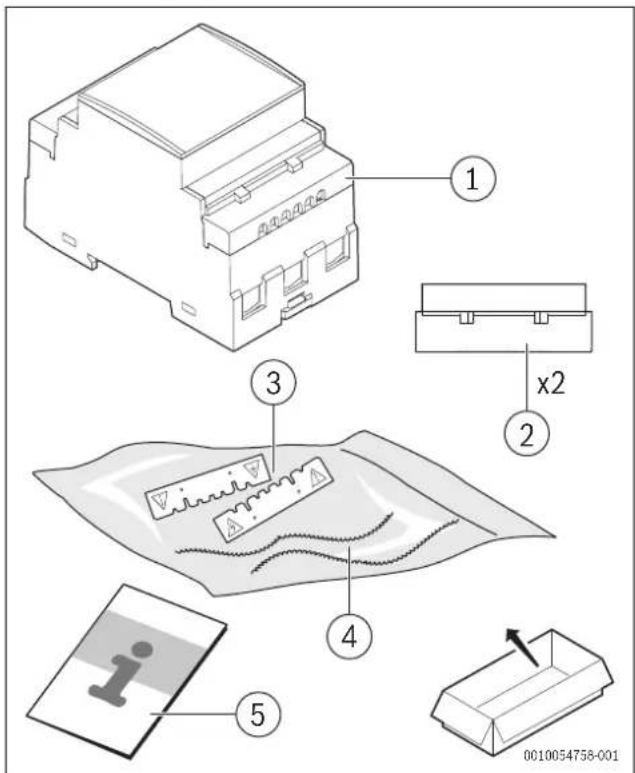

[1] Galios matuoklis
[2] Sandarinami gnybtu dangteliai
[3] Apsauginės gnybtų plokštelės
[4] Plombavimo laidai
[5] Montavimo instrukcija

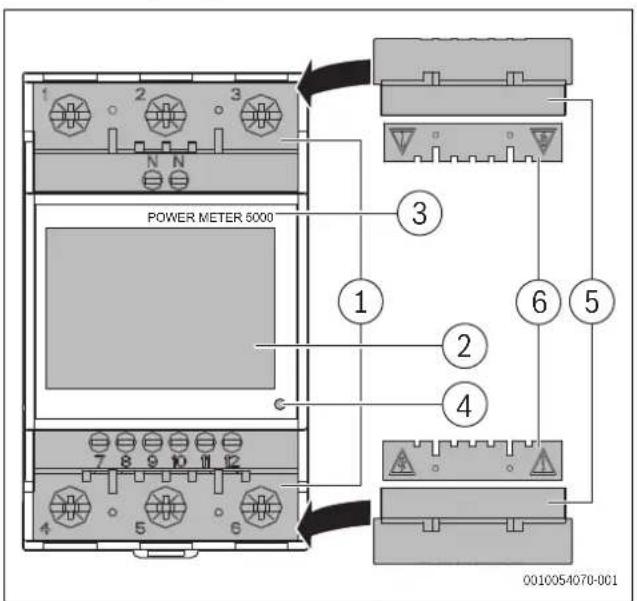

2.3 Gaminio apžvalga

POWER METER 5000 1 2 3 4 5 6 7 8 9 10 11 12 1 ① ② ③ ④ 0010054070-001

Pav. 254 Gaminio apžvalga
[1] Srovės ir ryšio prijungimo gnybtai
[2] Apšviestas LCD ekranas su liečiamuoju būdu valdoma ekrano sritimi
[3] Modelis
[4] LED
[5] Sandarinami gnybtų dangteliai
[6] Apsauginės gnybtų plokštelės

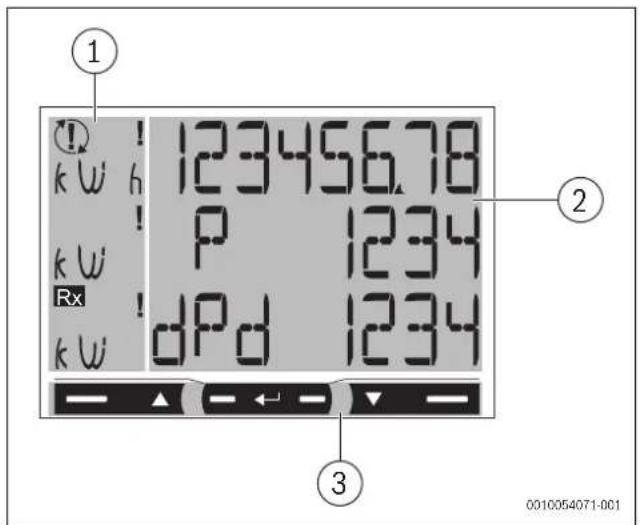

1 k W h ! 123456.78 k W ! P 1234 Rx ! dPd 1234 k W ② ③ 0010054071-001

Pav. 255 Gaminio apžvalga
[1] Matavimo vienetų ir signalų sritis
[2] Sritis su konkrečios sekcijos informacija
[3] Komandų sritis

3 Prieš montuojant

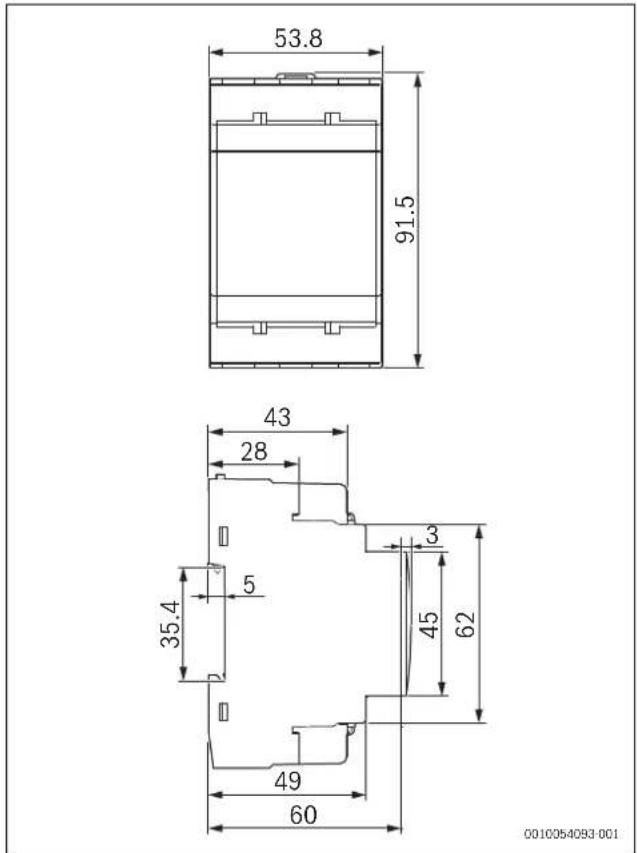

3.1 Gaminio matmenys

Matmenys

53.8 91.5 43 28 3 5 35.4 45 62 49 60 0010054093-001

Pav. 256 Gaminio matmenys

3.2 Vieta

Vietai keliami reikalavimai

Rinkdamiesi montavimo vietą atsižvelkite j šiuos dalykus:

▶ Sumontuokite Power Meter 5000 skydineje, greta elektros tinklo prijungimo taško.

PRANEŠIMAS

Gaminiui kylantis pavojus

Nesilaikant pirmiau pateiktų nurodymų, gaminys gali būti sugadintas arba netinkamai veikti.

4 M o n t a v i m

⚠️ Saugos pranešimas

Energijos analizatorių turi sumontuoti tik kvalifikaciją turintys/jgalioti darbuotojai.

ISPÉJIMAS

Itampingosios dalys. Nudegimo, širdies smūgio ir kitų galimų sužalojimų rizika

Prieš montuodami analizatorių, atjunkite maitinimo šaltinį ir elektros apkrova.
▶ Gnybtus apsaugokite dangteliais.

ISPÉJIMAS

Elektros smūgio rizika!

Prieš prijungiant bet kurj jvesties / išvesties laidą, būtina tinkamai uždėti apsauginį laidų dangtelį.

▶ Metalinę laido dalj arba apvadą iki galo jkiškite į gnybtą.

4.1 Elektrinių sujungimų schema

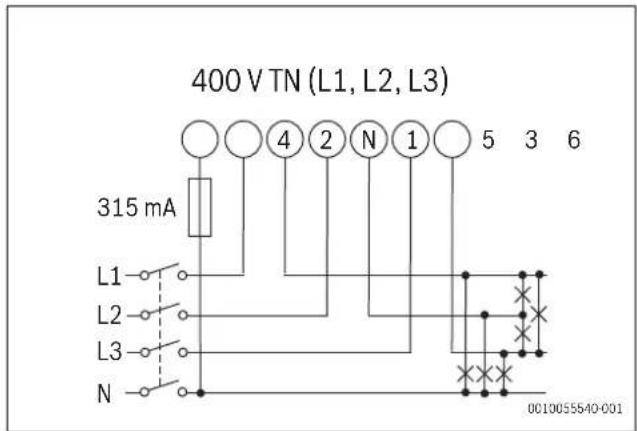

Trifazè sistema, 4 laidai

400 V TN (L1, L2, L3) 315 mA L1 ○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─● L2 ○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○ L3 ○─● N ○─● 0010055640-001

Pav. 257 Trifazés sistemos diagrama, 4 laidai (400 V TN)
▶ Sumontuokite 315 mA saugiklj, jei to reikalauja vietos taisyklės.

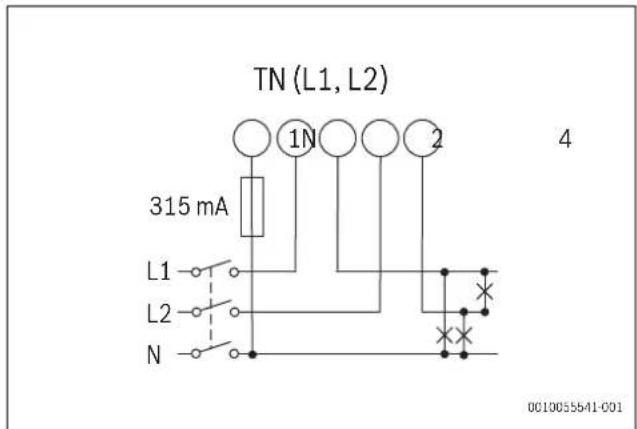

Dvifazé sistema, 3 laidai

TN (L1, L2) 315 mA L1 L2 N 1N 2 4 0010055641-001

Pav. 258 Dvifazés sistemos diagrama, 3 laidai (TN)
▶ Sumontuokite 315 mA saugiklj, jei to reikalauja vietos taisyklès.

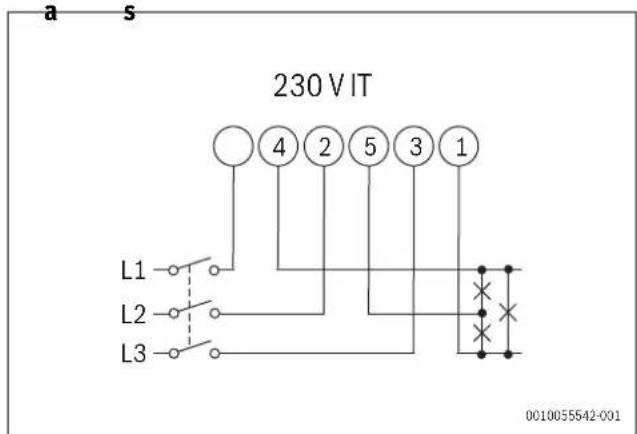

Trifazé sistema, 3 laidai

a s 230 V IT L1 4 2 5 3 1 L2 L3 0010055542-001

Pav. 259 Trifazés sistemos diagrama, 3 laidai (230 V IT)

Diskretinė įvestis

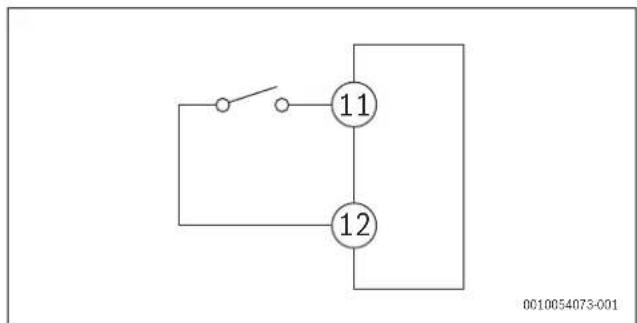

11 12 0010054073-001

Pav. 260 Diskretinės jvesties schema

Open contact 1 tarifas

Papildomi prietaisai su RS485 jungiami lygiagrečiai.

▶ Nuoseklioji išvestis turi būti užbaigiama tik paskutiniame tinklo jrenginyje sujungiant gnybtus 9 ir 7 (T).
▶ Ilgesniems nei 1000 m sujungimams naudokite signalo kartotuvą.
Prie vienos magistralės galima jungti ne daugiau kaip 247 siuntimo-priėmimo jrenginius.

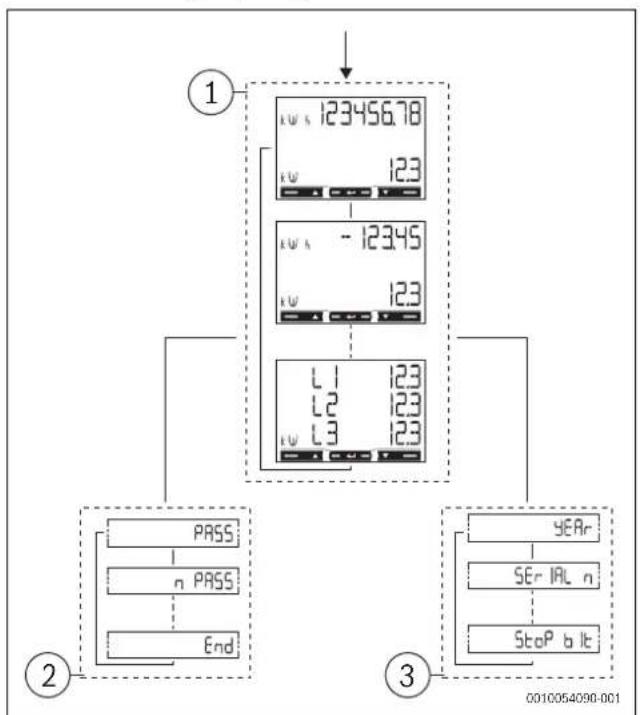

4.2 Meniu žemėlapio apžvalga


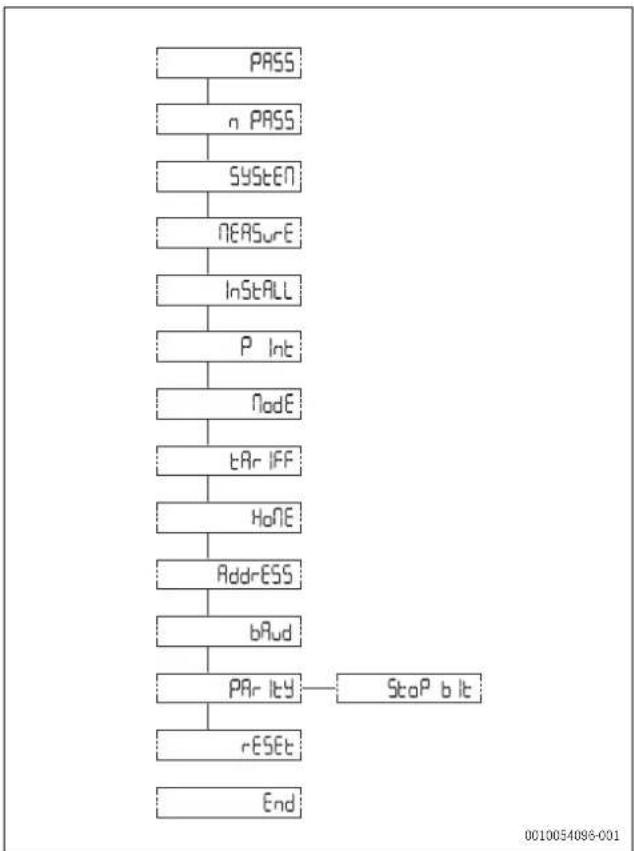

Pav. 262 Meniu žemėlapis

Meniu	Sritis Funkcija
1 Matavimų meniu		Kai jjungiamas meniu, matavimai rodomi kaip numatytasis rodinysPuslapius apibūdina etaloniniai matavimo vienetai
2 Parametru meniu		Šiame meniu rodomi parametrų nustatymų puslapiaiNorint patekti j šį meniu, reikalingas prisijungimo slaptažodis
3	I n meniu	f Šiuoseomeniu puslapiuose rodoma c informacija ir galima nustatyti parametrus nejvedus slaptažodžio

Lent. 200 Meniu žemėlapio funkcijos

4.3 Meniu komandos

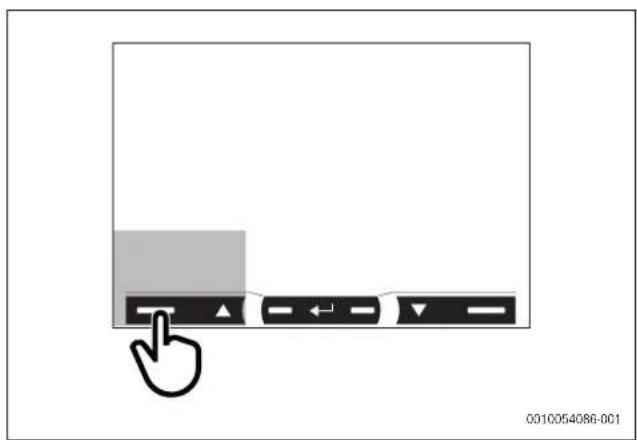

Meniu apžvalga

0010054086-001

Pav. 263 Meniu ekranas

Naršymas Parametru nustatymai
Peržiūrėti kitą puslapį	Padidinti parametro vertęPeržiūrėti kitą vertės parinktį

Lent. 201 Meniu komandy nustatymai

Meniu apžvalga

0010054087-001

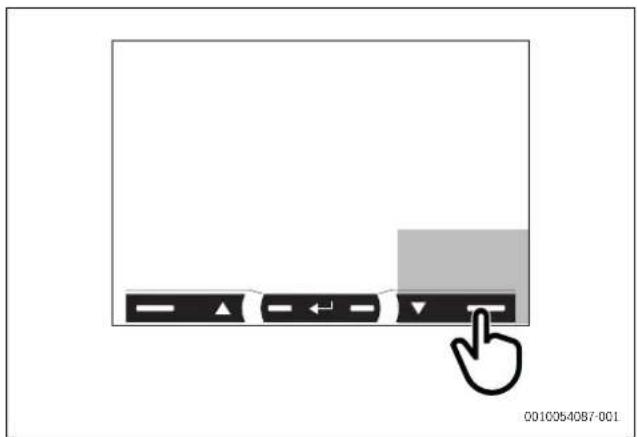

Pav. 264 Meniu ekranas

Naršymas Parametru nustatymai
Peržiūrėti pirmesnį puslapį	Sumažinti parametro vertęPeržiūrėti pirmesnę vertės parinktį

Lent. 202 Meniu komandy nustatymai

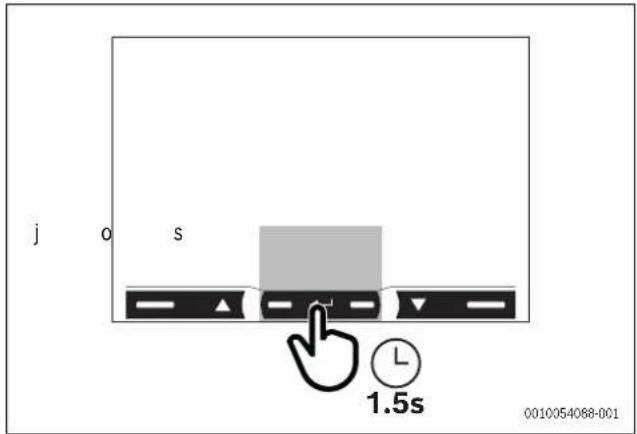

Meniu apžvalga

j o s 1.5s 0010054068-001

Pav. 265 Meniu ekranas

Naršymas Parametru nustatymai
Atverti parametru meniuIšeiti iš parametru meniu (puslapis Pabaiga)	Patvirtinti vertęAtverti parametru nustatymų puslapį

Lent. 203 Meniu komandy nustatymai

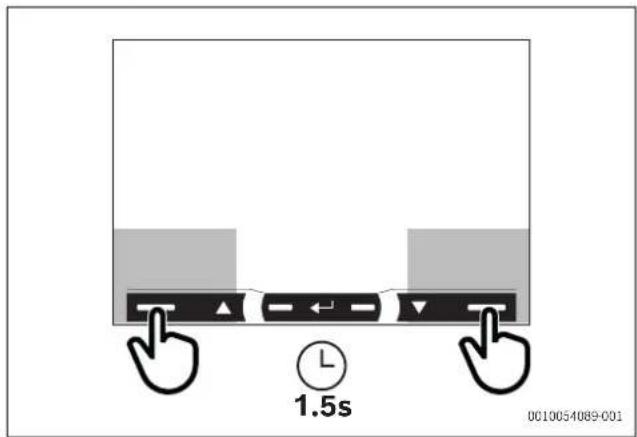

Meniu apžvalga

1.5s 0010054089-001

Pav. 266 Meniu ekranas

Naršymas Parametru nustatymai

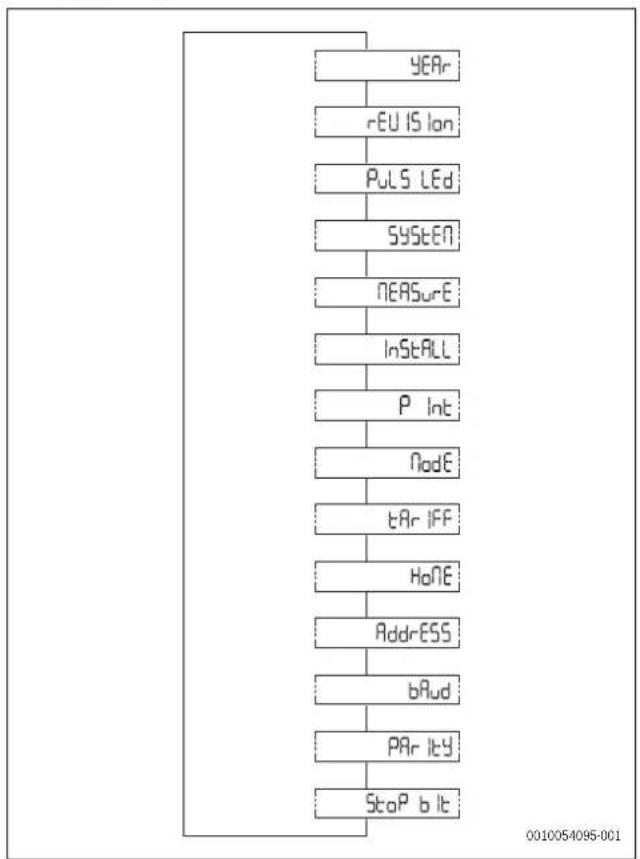

Atverti informacijos meniu lšeiti iš informacijos meniu

Greitai patvirtinti numatytajj slaptažodj 0000

Lent. 204 Meniu komandy nustatymai

Praėjus 120 s po paskutinio naudojimo, bus perjungiama i HoME nustatytą matavimų puslapį. Komanda veiks tik spustelėjus du kartus.

Pirma kartą palietus komandų sritį, įsijungs foninis ekrano apšvietimas.

4.4 Parametru nustatymas


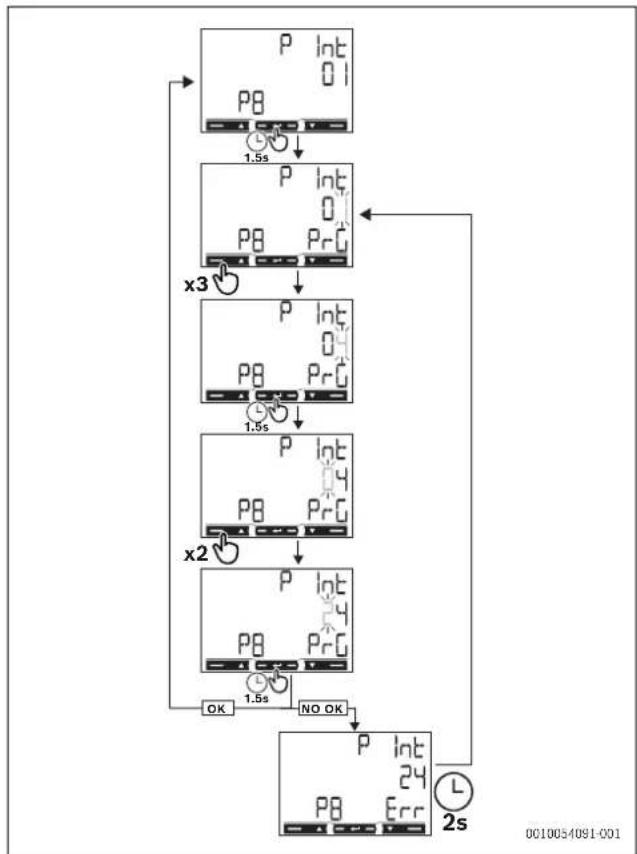

Pav. 267 Parametry procedura

Norint nustatyti parametra P int=24, reikia atlikti tokius veiksmus:

• Pirma ekrane rodoma vertė yra tuo metu aktyvi.
• Nustatymai pritaikomi, kai vertė yra patvirtinama.

- Jei rodoma Prg, vertè yra redaguojama.

- Jei rodoma Err, nustatyta vertė yra už diapazono ribų.

• Praëjus 120 s po paskutinio veiksmo su nustatoma verte, bus parodomas titulinis puslapis (P int), o Prg pranyaksta.
• Praëjus dar 120 s, bus grjžtama i HoME nustatytą matavimų puslapį.

4.5 Matavimų meniu

Jei ekrano režimas ir tarifas yra nustatyti kaip Mode = Full, tariFF = ON, MEAsure = B, System = 3Pn, ekrane rodomi visi puslapiai nuo 00 iki 19.
Jei nustatytos numatytosios ekrano režimo ir tarifo vertės (Mode = Full, tariFF = OFF, MEAsure = A, System = 3Pn), rodomi tik puslapiai 00, 2, 3, 4, 5, 6, 8, 9, 12, 13, 14, 15, 16, 17, 18 ir 19.

Matavimų puslapiai

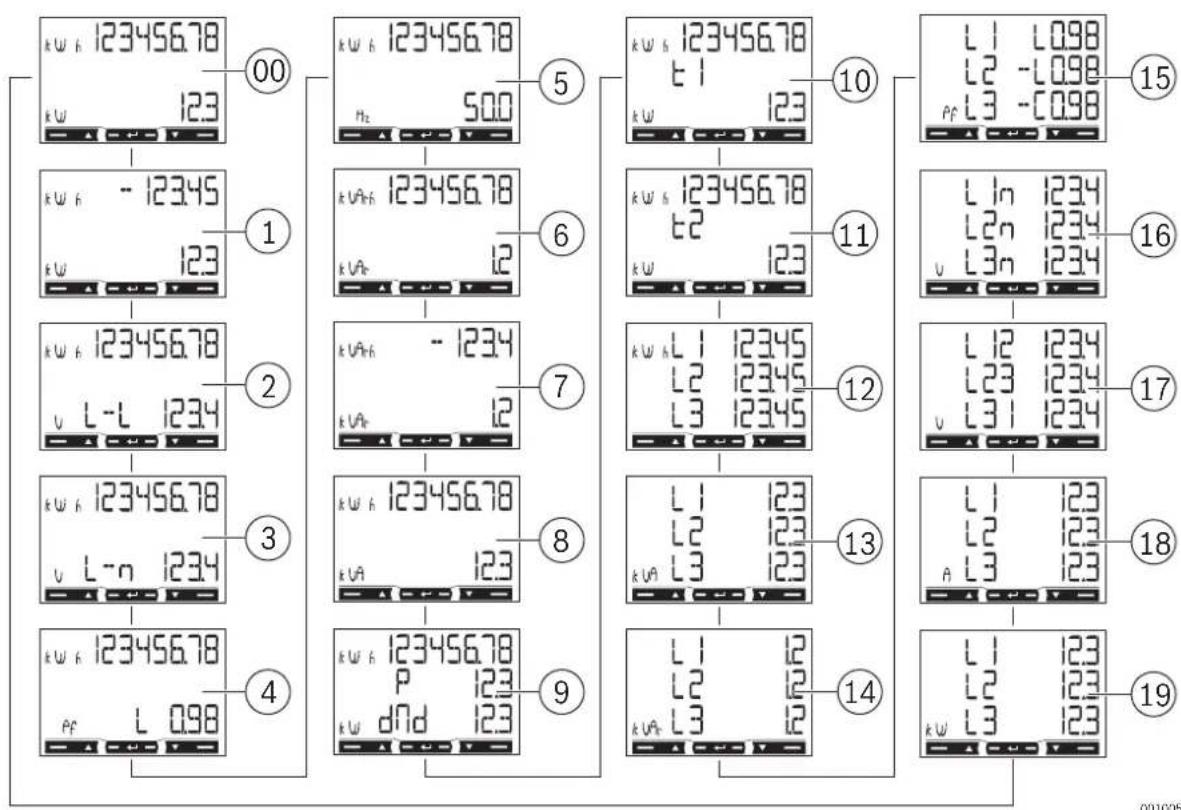

k w h 123456.78 00 k w h 123456.78 5 k w h 123456.78 10 k w h 123456.78 15 L1 L0.98 L2 -L0.98 L3 -C0.98 1 k w h - 12345 k w h 123456.78 6 k w h 123456.78 11 k w h 123456.78 16 L In 1234 L2n 1234 L3n 1234 2 k w h 123456.78 7 k w h - 1234 k w h 123456.78 12 k w h L1 12345 L2 12345 L3 12345 17 L I2 1234 L23 1234 L3I 1234 3 k w h 123456.78 8 k w h 123456.78 13 L I 123 L2 123 L3 123 18 L I 123 L2 123 A L3 123 4 k w h 123456.78 P 123 k w dnd 123 9 L I 12 L2 12 L3 12 L I 123 L2 123 K W L3 123 19

Pav. 268 Ekrano matavimų puslapiai

Puslapiai Aprašymas

00	Gauta aktyvioji energija, iš viso ^1) Aktyvioji galia, iš viso
01	Atiduota aktyvioji energija, iš viso ^2) Aktyvioji galia, iš viso
02	Gauta aktyvioji energija, iš viso ^1) Vidutinė sistemos el. tinklo įtampa
03	Gauta aktyvioji energija, iš viso ^1) Vidutinė sistemos fazinė įtampa
04	Gauta aktyvioji energija, iš viso ^1) Galios koef. (L = induktyvinė, C = talpinė)
05	Gauta aktyvioji energija, iš viso ^1) Dažnis
06	Gauta reaktyvioji energija, iš viso ^1) Reaktyvioji galia, iš viso
07	Atiduota reaktyvioji energija, iš viso ^2) Reaktyvioji galia, iš viso
08	Gauta aktyvioji energija, iš viso ^1) Pilnutinė energija, iš viso
09	Gauta aktyvioji energija, iš viso ^1) Vidutinė pareikalauta galia (P = pareikalavimas),apskaičiuota nustatytam intervaluí. Vertė išlieka vienodavisame intervale. Ji yra = 0 pirmajame paleidimo intervale.Maksimali pareikalauta galia (dMd = pikinispareikalavimas), pasiekta nuo paskutinės atstatos
10	Aktyvioji energija, gauta 1 tarifu (t1). Rodoma, jei tarifovaldymas yra jjungtas (Tariff = on).Aktyvioji galia
11	Aktyvioji energija iš viso, gauta 2 tarifu (t2). Rodoma, jeitarifo valdymas yra jjungtas (Tariff = on).Aktyvioji galia

Lent. 205 Bendrasis matavimų puslapių aprašymas

1) Iš viso gautai aktyviajai energijai ir iš viso gautai reaktyviajai energijai, jei paprasto prijungimo režimas yra jjungtas (Measure = A), rodomas visas energijos kiekis nevertinant krypties.
2) Iš viso atiduotos aktyviosios energijos ir iš viso atiduotos reaktyviosios energijos parametrai rodo, ar gauta ir atiduota energija yra matuojamos atskirai (Measure = b).

Vienos fazés matavimo puslapiai

Fazių matavimo puslapiai ir kiekvienai fazei nurodyta informacija priklauso nuo analizuojamos sistemos tipo.

Puslapiai Aprašymas

12 Gauta aktyvioji energija. Jei paprasto prijungimo režimas yra jjungtas (Measure = A), rodomas visas energijos kiekis nevertinant krypties.
13 Pilnutinė galia
14 Gauta reaktyvioji energija
15	Galios koef. (L = induktyvinė, C = talpinė)
16 Fazinė jtampa
17 Tinklo jtampa
18 Srovė
19 Aktyvioji galia

Lent. 206 Vienos fazės matavimo puslapių nustatymai

Matavimo klaidos

Jei matuojamas signalas viršija leistiną analizatoriaus ribinę vertę:

▶ žybsi EEE: išmatuota vertė išeina už ribų;
▶ šviečia EEE: matavimas priklauso nuo vertės, kuri išeina už ribų.

Aktyviosios ir reaktyviosios energijos matavimai rodomi, bet nesikeičia.

4.6 Parametru meniu

Bendruju puslapiu apžvalga

Pav. 269 Ekrano parametry meniu

Numatytosios vertės yra paryškintos.

Lent. 207 Puslapių nustatymai

Puslapiai Kodas Aprašymas Vertės
Bendrujų puslapių nustatymai
PASS	P1	Įvedamas galiojantis slaptažodis	Galiojantis slaptažodis
nPASS	P2	Keičiamas slaptažodis	Keturi skaitmenys (0000–9999)
SYStEM P3 Sistemos tipas			3Pn: trifazė sistema, 4 laidų3P: trifazė sistema, 3 laidų2P: dvifazė sistema, 3 laidų
MEASurE P6 Matavimo tipas			A: paprastas prijungimas, matuojama visa energija nevertinant kryptiesb: atskirai matuojama gaunama ir atiduodama energija
InStALL	P7 Prijungimo patikra		On: jungtaOff: išjungta
P int	P8	Vidutinės galios skaičiavimo intervalas (minutės)	1–30
Puslapiai	Kodas	Aprašymas	Vertės
MOdE P9 Ekrano režimas			Full:išsamus režimasEasy: sumažintas režimasNerodomi matavimai vis tiek persiunčiami per nuoseklųjį prievadą
tArIFF P10 Tarifų valdymas			On: jungtaOff:išjungta
HoME P11		Matavimų puslapis rodomas, kai jjungiama ir praėjus 120 sekundžių po paskutinio naudojimo	Išsamiam ekrano režimui (Mode = Full): 0–16–19Sumažintam ekrano režimui (Mode = Easy): 0–3, 6, 7, 10, 11, 18Norėdami sužinoti pusląpio kodą, žr. matavimų meniu (→ 268)
AddrESS	P14	"Modbus" adresas	0–20–247
bAUd	P15	Sparta bodais (kbps)	9,6/ 19,2/ 38,4/ 57,6/ 115,2
PArITY	P16	Lyginumas	Even/no
STOP bit	P16-2	Tik tuo atveju, jei nėra lyginumo. Pabaigos bitas	1/ 2
rESET P17		Aktyvinamas energijos tarifas, maksimali pareikalauta galia, dalinė aktyviosios energijos ir dalinė reaktyviosios energijos atstata (dvi pastarosios persiunčiamos tik per nuoseklųjį prievadą)	No:atstata atšaukiamaYes:atstata atliekama
End	P18	Grijžtama į pradinį matavimų pusląpj	-

4.7 Informacijos meniu

Puslapių apžvalga

Pav. 270 Ekrano informacijos meniu

Puslapis	Kodas	Aprašymas
Bendrujų puslapių nustatymai
YEAr	InFO 1	Pagaminimo metai
SErIAL n	InFO 2	Serijos numeris, atitinkantis numerį ant priekinės etiketės be pirmosios 'K' raidės
rEVISlon	InFO 3	Programinės aparatinės įrangos versija – B.nn ^1)
PuLS Led	InFO 4	Priekinio LED impulsų vertė
SYStEM P3 Sistemos tipas
MEASurE	P6 Matavimo tipas
InStALL	P7	Jungiama prijungimo patikra
P int	P8	Pareikalautos vidutinės galios skaičiavimo intervalas
ModE	P9 Ekrano režimas
tArIFF	P10	Jungiamas tarifų valdymas ir bet kuris esamas tarifas
HoME	P11	Matavimų puslapis nustatytas kaip pradžios puslapis
AddrESS	P14 "Modbus" adresas
bAUd	P15 Perdavimo sparta
PARITY	P16 Lyginumas
StoP bit	P16-2	Pabaigos bitas

1) nn: nuoseklus versijos numeris (pvz., 00, 01, 02).
Lent. 208 Puslapių nustatymai

5 Paleidimas eksploatuoti

5.1 Ryšys

5.1.1 LED specifikacijos

LED funkcijos
Impulso vertė	1000 impulsų/kWh (EN50470-3, EN62052-11)
Trukmė 90 ms
Spalva Raudona ir oranžinė

Lent. 209 LED funkcijos

5.1.2 LED büsena

LED ekranas	Būsena
Žybsinti raudona	1 impulsas = 1 Wh
Oranžinė jj.	Visa aktyvioji galia neigiama.Patikra atliekama tik tuo atveju, jei gauta ir atiduota energijos matuojamos atskirai (Measure = b).

Lent. 210 LED büsena

6 Patikra ir techninė priežiūra

6.1 Power Meter 5000 valymas

PRANEŠIMAS

Galimas ¡renginio pažeidimas!

Jrenginio valymas:

▶ Valydami Power Meter 5000, nenaudokite agresyvių valymo priemonių (pvz., petroleterio, acetono, etanolio arba metilo spirito pagrindu pagamintų stiklo valiklių, abrazyvinių medžiagų ar tirpiklių).
- Valydami prietaiso ekraną būtinai naudokite švelnią valymo priemonę (pvz., indų ploviklj, neutralų valiklj) ir minkštą, sudrėkintą skudurėlj.

7 T r i k čių šalinimas

7.1 Prijungimo patikra

Analizatorius tikrina, ar prijungimai yra teisingi ir signalizuojna klaidas. Patikra gali būti išjungta naudojant "Install", "Parameter", žr. parametrų meniu (→ Pav. 269 "Ekrano parametrų meniu").

Patikra pagrjsta tam tikromis pirminėmis prielaidomis apie matuojamą sistemą. Konkrečiai, daroma prielaida, kad kiekvieną sistemos fazę apibūdina:

Apkrova, kurios galios koef. PF>0,766 (<40°), jei induktyvinė, arba PF>0,996 (<5°), jei talpinė.
▶ Srové lygi bent 10 % vardinés srovés (65 A).

7.1.2 Patikros ir signalai

Toliau pateiktos patikros tokia tvarka, kokia jos atliekamos, ir atitinkami signalai:

Signalas Kontrolė
	Itampos seka atitinkamoje fazėje.
	Srovės kryptis ^1) atitinkamoje fazėje.

1) Patikra atliekama tik tuo atveju, jei gauta ir atiduota energijos matuojamos atskirai (Measure = b).

Lent. 211 Patikru ir signalu sarašas

8 Aplinkosauga ir utilizavimas

Aplinkosauga yra Bosch grupės veiklos prioritetas.

Mums vienodai svarbu gaminių kokybė, ekonomiškumas ir aplinkosauga. Todėl griežtai laikomės su aplinkosauga susijusių jstatymų bei teisės aktų.

Siekdami apsaugoti aplinką ir atsižvelgdami j ekonomiškumo kriterijus, gamyboje taikome geriausius procesus, techniką bei medžiagas.

Pakuotė

Mes dalyvaujame šalyse vykdomose pakuočių utilizavimo programose, užtikrinančiose optimalų perdirbimą.

Visos pakuotės medžiagos yra nekenksmingos aplinkai ir jas galima perdirbti.

Irangos atliekos

Nebetinkamuose naudoti jrenginiuose yra medžiagų, kurias galima perdirbti.

Konstrukciniai elementai lengvai išardomi. Plastikai yra atitinkamai sužymėti. Todėl įvairius konstrukcinius elementus galima surušiuoti ir utilizuoti arba atiduoti perdirbti.

Naudoti elektriniai ir elektroniniai prietaisai

Šis simbolis reiškia, kad gaminj draudžiama šalinti kartu su kitomis atliekomis; jį tolimesniam apdorojimui, surinkimui, utilizacijai ir šalinimui privaloma pristatyti į atlieku surinkimo punktą.

Šis simbolis galioja šalims, kuriose privaloma laikytis

elektronikos laužo direktyvų, pvz., "Europos direktyvos 2012/19/EB dėl elektros ir įrangos atliekų". Šios direktyvos apibrėžia ribines sąlygas, kurios galioja elektroninės įrangos grąžinimui ir utilizavimui atskirose šalyse.

Kadangi elektroniniuose prietaisuose gali būti kenksmingų medžiagų, siekiant kaip galima sumažinti galimą žalingą poveikį aplinkai ir pavojus žmonių sveikatai, juos reikia atsakingai utilizuoti. Be to, elektroninio laužo utilizavimas padeda tausoti gamtos išteklius.

Dėl išsamesnės informacijos apie aplinkai nekenksmingą elektros ir elektroninių atliekų šalinimą prašome kreiptis į atsakingas vietines įstaigas, į savo atliekų šalinimo įmonę arba į prekybos atstovą, iš kurio nusipirkote šį gaminį.

Daugiau informacijos žr.:

Mes, jmonė Robert Bosch UAB, Ateities plentas 79A., LT 52104 Kaunas, Lietuva, apdorojame informaciją apie gaminius ir jų jmontavimą, techninius ir prijungimo duomenis, ryšių duomenis, produktų registravimo ir klientų istorijos duomenis, kad galėtume užtikrinti produkto funkcionalumą (BDAR 6

(1) str. 1 (b) dalis), siekiant jvykdyti mūsų pareigą stebėti gaminį ir užtikrinti gaminio saugą ir saugumą (BDAR 6 (1) str. 1 (f) dalis), apsaugoti mūsų teises, susijusias su garantijos ir produktų registravimo klausimais (BDAR 6 (1) str. 1 (f) dalis) ir analizuoti mūsų produktų platinimą bei teikti individualią informaciją ir pasiūlymus, susijusius su produktu (BDAR 6 (1) str. 1 (f) dalis). Norėdami teikti tokias paslaugas, kaip pardavimo ir rinkodaros paslaugos, sutarčių valdymas, mokėjimų tvarkymas, programavimas, duomenų laikymas ir karštosios linijos paslaugos, mes galime pavesti ir perduoti duomenis išorės paslaugų teikėjams ir (arba) su "Bosch" susijusioms įmonėms. Kai kuriais atvejais, bet tik tuo atveju, jei užtikrinama tinkama duomenų apsauga, asmens duomenys gali būti perduoti gavėjams, esantiems už Europos ekonominės erdvės ribų. Papildoma informacija pateikiama atskiru prašymu. Galite susisiekti su mūsų duomenų apsaugos pareigūnu: Data Protection Officer, Information Security and Privacy (C/ISP), Robert Bosch GmbH, Postfach 30 02 20, 70442 Stuttgart, VOKIETIJA. Jūs bet kuriuo metu galite nesutikti su savo asmens duomenų tvarkymu pagal BDAR 6 (1) str. 1 (f) dalį, dėl priežasčių, susijusių su jūsų konkrečia situacija arba tiesioginės rinkodaros tikslais. Norėdami pasinaudoti savo teisėmis, prašom susisiekti su mumis adresu [e-mail]. Norėdami gauti daugiau informacijos, vadovaukitės QR kodu.

10 Techniniai duomenys

10.1 Techniniai duomenys

Funkcijos Vienetas Power Meter 5000
Elektros specifikacijos
Maitinimas	-	Nuosavas (per matuojamą jtampa)
Sąnaudos	WVA	≤ 1≤ 10
Bazinė srovė	A	5
Maks. srovė (ilgalaikė)	A	6 5
Min. srovė A 0,25
Paleidimo srovė	A	0,02
Darbinė įtampa	-	AV2: 208–400 V L-L AC (el. tinklo įtampa)
Dažnis	Hz	45–65 Hz
Tikslumo klasė	--	Aktyvioji energija: 1 klasė (EN62053-21)Reaktyvioji energija: 2 klasė (EN62053-23)
Aplinkos specifikacijos
Darbinė temperatūra	°C°F	nuo –25 iki +65nuo –13 iki +149
Sandėliavimo temperatūra	°C°F	nuo –30 iki +80nuo –22 iki +176
Sant. drėgmė: ^1)	-	nuo 0 iki 90 %, be kondensacijos, esant 40 °C
Išvesties specifikacijos
"Modbus" RS485 prievado išvestis	-	"Modbus" RTU protokolas
Bendrosios savybės
Gnybtai	mm ^2 mm ^2	1–6: skerspjūvis 2,5–16 mm ^2 , užveržimo momentas 2,8 Nm7–12, N: skerspjūvis 1,5 mm ^2 , užveržimo momentas 0,4 Nm
Apsaugos klasė	--	Priekyje: IP51Gnybtai: IP20
Matmenys mm (A x P x G) 91 x 54 x 63

1) Skirtas naudoti tik patalpų viduje
Lent. 212 Techniniai duomenys
