Advarselshenvisninger

ADVARSEL betyder, at der kan opstå alvorlige og endog livsfarlige personskader.

FORSIGTIG

FORSIGTIG betyder, at der kan opstå personskader af lettere til middel grad.

BEMÄRK

BEMÆRK betyder, at der kan opstå materielle skader.

Vigtige informationer

Vigtige informationer uden farer for personer eller ting vises med de viste info-symboler.

∅vrige symboler

Symbol	Betydning
▶	Handlingstrin
→	Henvisning til andre steder i dokumentet
•	Angivelse/listeindhold
-	Opremsning/listeindhold (2. niveau)

Tab. 29

1.2 Generelle sikkerhedshenvisninger

⚠ Anvisninger for målgruppen

Denne installationsvejledning henvender sig til fagfolk inden for gas- og vandinstallationer samt varme- og elektroteknik. Anvisningerne i alle vejledninger skal følges. Hvis anvisningerne ikke overholdes, kan det forårsage materielle skader og/eller personskader, som kan være livsfarlige.

▶ Læs installations-, service- og opstartsvejledningen (varmeproducent, varmeregulering, pumper osv) før installationen.
▶ Overhold sikkerheds- og advarselshenvisningerne.
▶ Overhold nationale og regionale forskrifter, tekniske regler og direktiver.
▶ Dokumentér det udførte arbejde.

⚠ Tilsigtet anvendelse

Power Meter 5000 er en trefaset energianalysator med direkte tilslutning op til 65 A og Modbus. Den er beregnet til:

• At måle aktiv og reaktiv energi.
• Sum (nem tilslutningstilstand aktiveret) eller separat importeret energi fra eksporteret energi.

Power Meter 5000:

• Händterer to energitariffer ved hjælp af en digital indgang eller Modbus-kommando.
• Er udstyret med udgangen til at sende målinger via RS485-Modbusport.
• Måler tre DIN-moduler og har baggrundsbelyst LCD-display med føl-somme touchskærmsområder til at bladre sider og indstille parametre.

Hvis Power Meter 5000 anvendes til andre formål, vil det blive anset for fejlagtig anvendelse. Bosch påtager sig intet ansvar for skader som følge af en sådan anvendelse.

⚠ Elarbejde

Elarbejde må kun udføres af elinstallatører.

Før elarbejdet påbegyndes:

▶ Afbryd på alle poler, og sørg for at sikre mod genindkobling.
▶ Sørg for, at strømmen er frakoblet.
▶ Sørg for at lægge jording og kortslutning.
▶ Sørg for at dække eller blokere strømførende dele i nærheden. Genaktivering udføres i modsat rækkefølge.

▶ Følg ligeledes strømdiagrammerne for de andre systemkomponenter.

Nationale sikkerheds- og ulykkesforebyggelsesbestemmelser skal overholdes af brugeren og de autoriserede installatører, når opladningssystemet leveres og håndteres.

Forkert brug og manglende overholdelse af driftsvejledningen:

• Kan udsætte dig for livsfare.
• Kan udsætte dig for helbredsfare.
• Kan beskadige opladningssystemet og køretøjet.

⚠ Livsfare på grund af elektrisk stød!

Berøring af dele, der står under spænding, kan føre til strømstød.

Før arbejde på den elektriske del skal strømforsyningen (230 V AC) afbrydes og sikres mod utilsigtet gentilkobling.

⚠ Inspektion og vedligeholdelse

Jævnlig inspektion og vedligeholdelse er forudsætninger for sikker og miljømæssigt korrekt drift af systemet.

Vi anbefaler at indgå en aftale om årlig vedligeholdelse og inspektion med fabrikanten.

▶ Sørg for, at arbejde udføres udelukkende af en autoriseret installatør.
▶ Fjern straks alle identificerede defekter.

Enhver situation, der afviger fra de betingelser, der er beskrevet i vejledningen, skal vurderes af en godkendt specialist. Hvis dette er godkendt, skal specialisten specificere et katalog over vedligeholdelseskrav, som tager højde for slid og de særlige driftsbetingelser, og som er i overensstemmelse med standarder og krav i landet og iht. brugen.

Dette produkt opfylder i sin konstruktion og sin driftsfunktion de europæiske og nationale krav.

CE Med CE-mærkningen erklæres produktets overensstemmelse med alle relevante EU-retsbestemmelser, der foreskriver anbringelsen af denne mærkning.

Overensstemmelseserklæringens fulde tekst findes på internettet: www.bosch-homecomfort.dk.

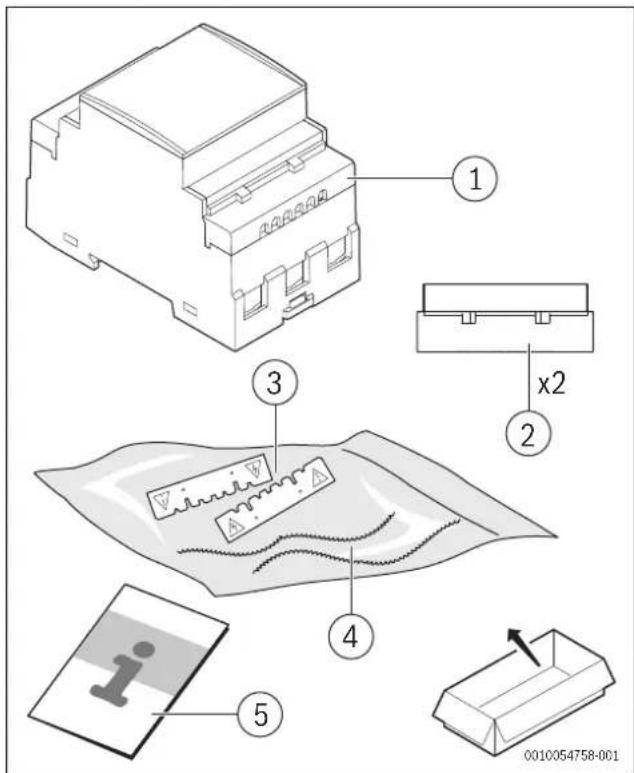

2.2 Leveringsomfang

[2] Baggrundsbelyst LCD-display med følsomt touchskærmsområde

[3] Model

[4] LED

[5] Klemmedæksler, der kan plomberes

[1] Måleenheds- og signalområde

[2] Område med specifikke sektionsoplysninger

[3] Kommandoområde

3 F ø r m o n t e r

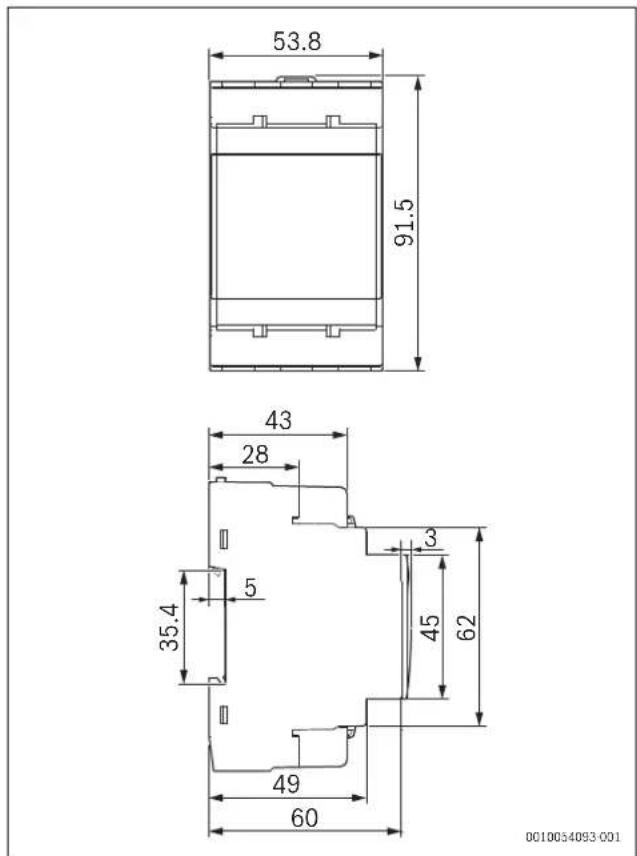

3.1 Produktdimensioner Mål

53.8 91.5 43 28 3 5 35.4 45 62 49 60 0010054093 001

Fig. 40 Produktdimensioner

3.2 Placering

Krav til placering

Tag højde for følgende, när der vælges et monteringssted:

▶ Montér Power Meter 5000 i en fordelingstavle tæt på et nettilslutningspunkt.

BEMÄRK

Fare for produktet

Hvis anvisningerne ovenfor ikke overholdes, kan det medføre skade og funktionsfejl på produktet.

4 Installation

⚠ Sikkerhedsbemærkning

Energianalysatoren må kun monteres af kvalificeret/autoriseret personale.

ADVARSEL

Spændingsførende dele. Risiko for forbrændinger, hjerteanfald og andre mulige personskader

• Afbryd strømforsyningen og den elektriske belastning, før analysatoren monteres.
  ▶ Beskyt klemmerne med afdækninger.

ADVARSEL

Risiko for elektrisk stød!

Beskyttelsesafdækningen til ledningerne skal monteres korrekt, før der tilsluttes nogen indgangs-/udgangsledning.

▶ Sæt ledningens eller dupskoens metaldel helt ind i klemmen.

4.1 Tilslutningsskemaer

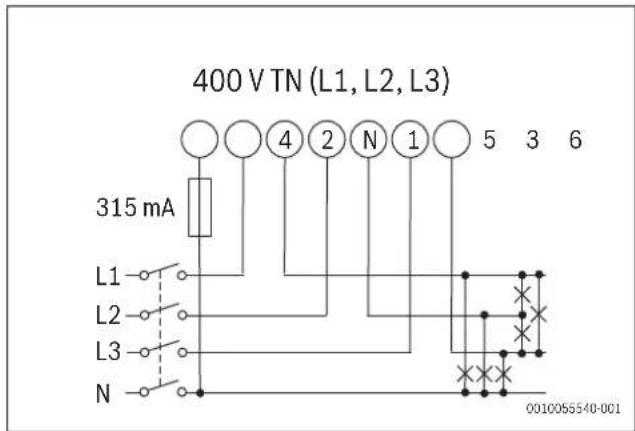

Trefaset system, 4-ledninger

400 V TN (L1, L2, L3) 315 mA L1 L2 L3 N 0010055540-001

Fig. 41 Diagram over trefaset system, 4-ledninger (400 V TN)

▶ Montér en 315 mA sikring, hvis lokale bestemmelser kræver det.

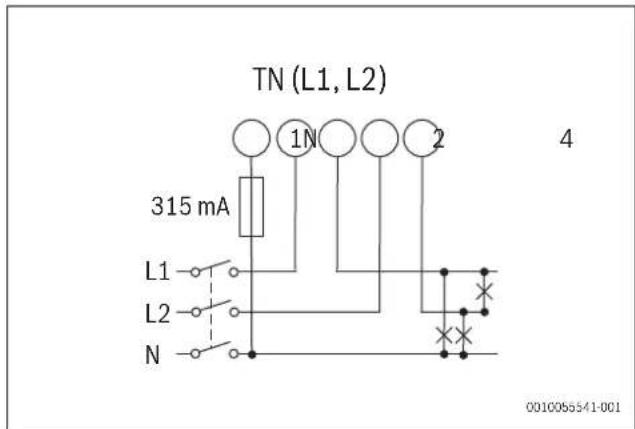

Tofaset system, 3-ledninger

TN (L1, L2) 315 mA L1 L2 N 1N 2 4 0010055541-001

Fig. 42 Diagram over tofaset system, 3-ledninger (TN)

▶ Montér en 315 mA sikring, hvis lokale bestemmelser kræver det.

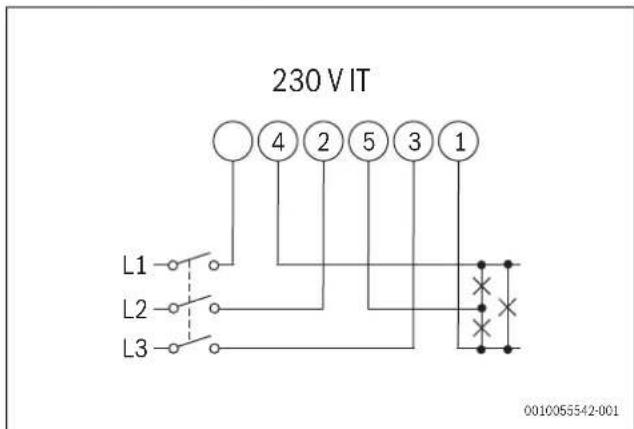

Trefaset system, 3-ledninger

230 V IT L1 ○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─●×××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××× L2 ○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○

Fig. 43 Diagram over trefaset system, 3-ledninger (230 VIT)

Digital indgang

11 12 0010054073-001

Fig. 44 Diagram for digital indgang

Open contact Tarif 1

RS485-Modbus med primær enhed


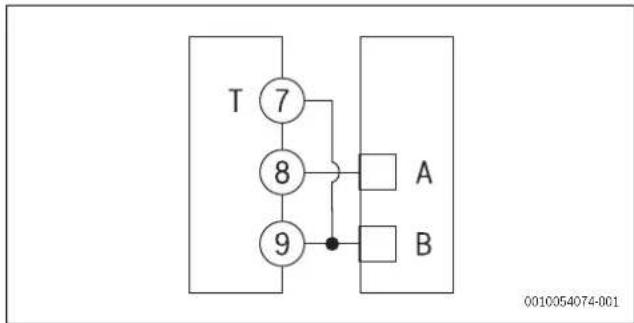

Fig. 45 Diagram for RS485-Modbus med primær enhed

Yderligere instrumenter med RS485 tilsluttes parallelt.

Den serielle udgang må kun afsluttes på den sidste netværksenheds tilslutningsklemmer 9 og 7 (T).
- Anvend en signalforstærker til forbindelser på over 1000 m.
Der kun mulighed for maksimalt 247 transceivere på den samme bus.

4.2 Oversigt over menutrae

Fig. 46 Menutrae

Menu Område Funktion

1 Målingsmenu Målinger	vises som standard, når menuen aktiveresSiderne er karakteriseret ved referencemåleenheden
2 Parametermen u	Parameterindstillingssiderne vises i denne menuDer kræves et loginpassword for at få adgang til denne menu

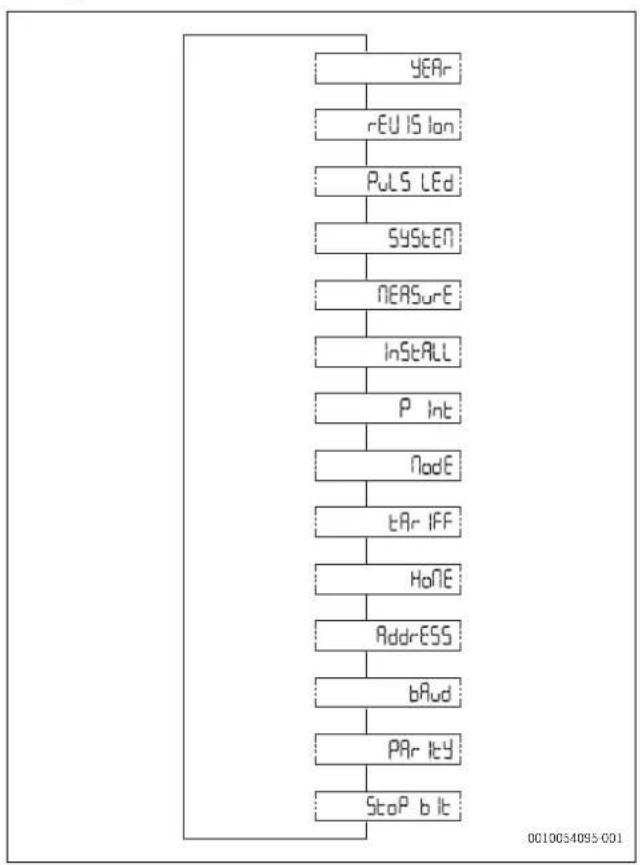

3 Informationsm enu	Disse menusider viser oplysninger og gør det muligt at indstille parametre uden at indtaste et password

Tab. 30 Menutræsfunktioner

4.3 Menukommandoer

Menuoversigt

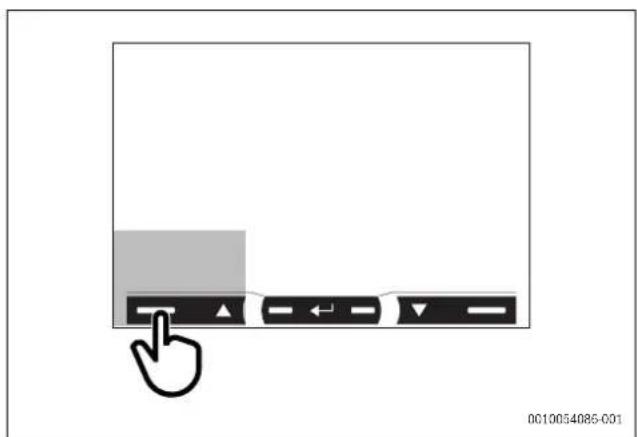

0010054085-001

Fig. 47 Menudisplay

Navigation Parameterindstillinger

Se næste side

Forøg en parameterværdiSe næste værdimulighed

Tab. 31 Menukommandoindstillinger

Menuoversigt

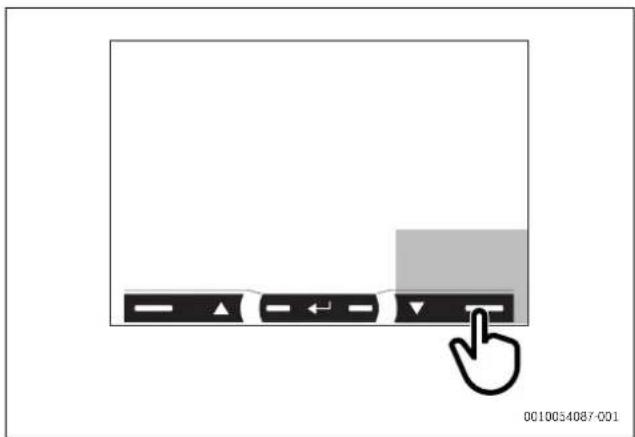

0010054087-001

Fig. 48 Menudisplay

Navigation Parameterindstillinger

Se forrige side

Reducér en parameterværdiSe næste værdimulighed

Tab. 32 Menukommandoindstillinger

Menuoversigt

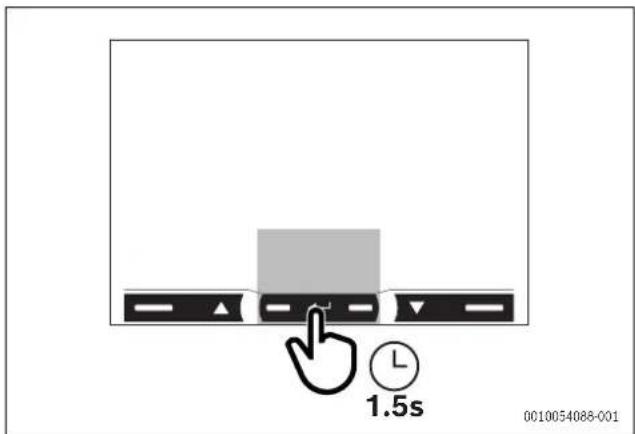

0010054088-001 1.5s

Fig. 49 Menudisplay

Navigation Parameterindstillinger

Åbn parametermenuenForlad parametermenuen (side End)

Bekræft en værdiÅbn parameterindstillingssiden

Tab. 33 Menukommandoindstillinger

Menuoversigt

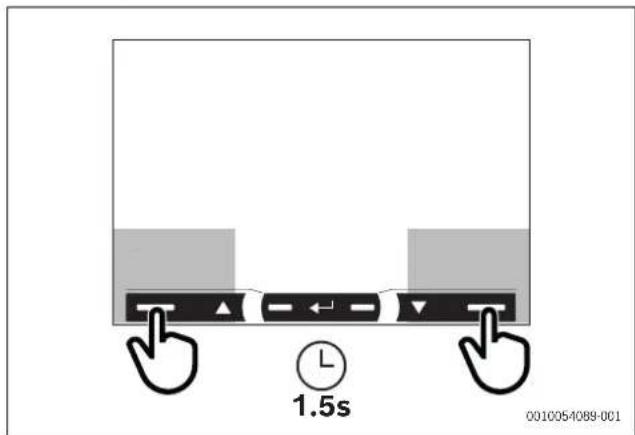

1.5s 0010054089-001

Fig. 50 Menudisplay

Navigation Parameterindstillinger

Äbn informationsmenuenForlad informationsmenuen

Bekræft hurtigtstandardpasswordet 0000

Tab. 34 Menukommandoindstillinger

Efter 120 s uden brug, vises målingssiden, der er indstillet i HoME. Kommandoen fungerer kun, hvis der trykkes på den to gange.

Displayets baggrundsbelysning tænder, när kommandoområdet berøres første gang.

4.4 Indstilling af en parameter


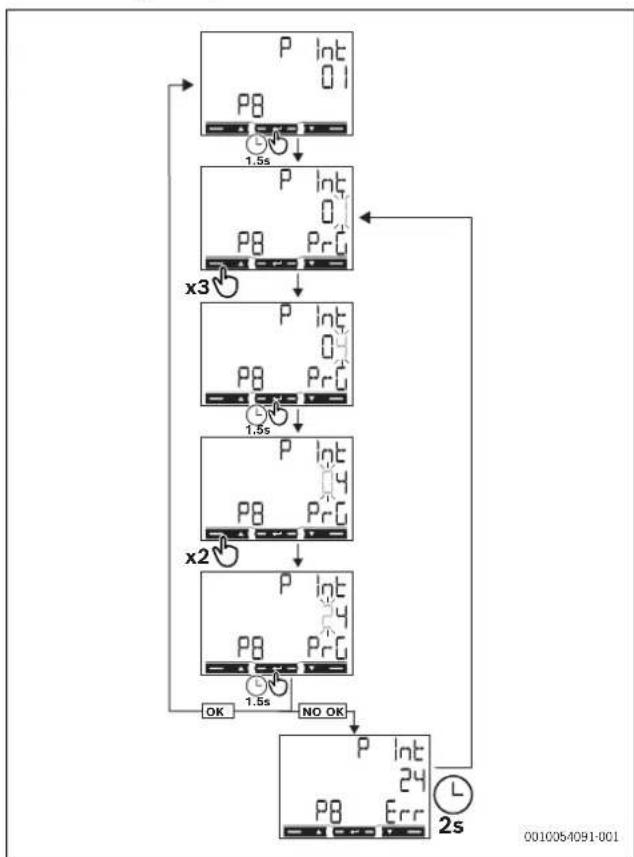

Fig. 51 Parameterprocedure

Følgende trin er nødvendige for at indstille parameteren P int=24:

• Den første visningsværdi er den aktuelle.
• Indstillingerne anvendes, när værdien bekræftes.

- Hvis Prg vises, redigeres værdien.

- Hvis Err vises, er den nominelle værdi uden for området.

• Efter 120 s uden brug når en værdi indstilles, vises titelsiden (P int), og Prg forsvinder.
• Efter 120 s uden brug vender målingssiden, der er indstillet i HoME, tilbage.

4.5 Målingsmenu

Sider Beskrivelse
00	Samlet importeret aktiv energi ^1) Samlet aktiv effekt
01	Samlet eksporteret aktiv energi ^2) Samlet aktiv effekt
02	Samlet importeret aktiv energi ^1) Gennemsnitlig systemnetspænding
03	Samlet importeret aktiv energi ^1) Gennemsnitlig systemfasespænding
04	Samlet importeret aktiv energi ^1) Effektfaktor (L = induktiv, C = kapacitiv)
05	Samlet importeret aktiv energi ^1) Frekvens
06	Samlet importeret reaktiv energi ^1) Samlet reaktiv effekt
07	Samlet eksporteret reaktiv energi ^2) Samlet reaktiv effekt
08	Samlet importeret aktiv energi ^1) Samlet tilsyneladende energi
09	Samlet importeret aktiv energi ^1) Anmodet gennemsnitlig effekt (P = belastning), der er beregnet for det indstillede interval. Værdien forbliver den samme for hele intervallet. Den er = 0 under det første opstartsinterval.Maksimal anmodet effekt (dMd = spidsbelastning), der er nået siden seneste nulstilling

Sider Beskrivelse
10	Aktiv energi importeret med tarif 1 (t1). Vises, hvis tarifstyring er aktiveret (Tariff = ON).Aktiv effekt
11	Samlet aktiv energi importeret med tarif 2 (t2). Vises, hvis tarifstyring er aktiveret (Tariff = ON).Aktiv effekt

Tab. 35 Generel beskrivelse af målingssider
^1) For så vidt angår parametre for samlet importeret aktiv energi og samlet importeret reaktiv energi, viser det samlet energi uden hensyntagen til retningen, hvis nem tilslutning er aktiveret (Measure = A).
^2) Parametrene for samlet eksporteret aktive energi og samlet eksporteret reaktive energi viser, om importeret og eksporteret energi måles separat (Measure = b).

Sider for enfaset måling

Fasemålingssiderne og de viste oplysninger for hver fase afhænger af den analyserede systemtype.

Sider Beskrivelse
12 Importeret aktiv energi. Hvis nem tilslutning er aktiveret(Measure = A), viser det samlet energi uden hensyntagen til retningen.
13 Tilsyneladende effekt
14 Importeret reaktiv energi
15	Effektfaktor (L = induktiv, C = kapacitiv)
16 Fasespænding
17 Netspænding
18 Strøm
19 Aktiv effekt

Tab. 36 Sideindstillinger for enfaset måling

Målefejl

Hvis det målte signal overskrider de tilladte analysatorgrænser, vises en bestemt meddelelse:

▶ EEE blinker: De målte værdier er uden for grænserne.
▶ EEE er tændt: Målingen afhænger af en værdi, der er uden for grænserne

Målingerne af aktiv og reaktiv energi vises, men ændres ikke.

4.6 Parametermenu

Fælles oversigt over sider


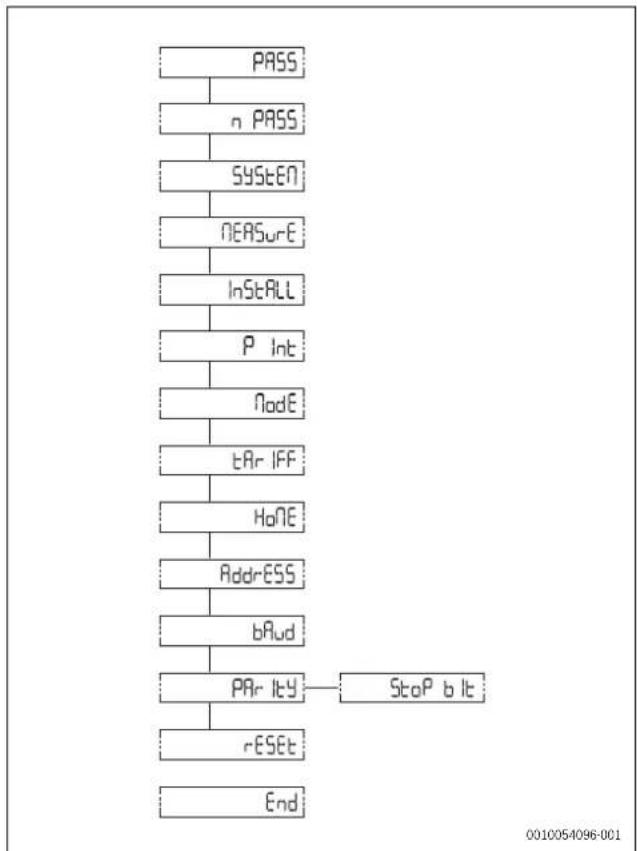

Fig. 53 Displayets parametermenu

Standardværdier er fremhævet.

Tab. 37 Sideindstillinger

Sider Kode Beskrivelse	Værdier
Fælles sideindstillinger
PASS	P1	Indtast aktuelt password	Aktuelt password
nPASS	P2	Ændr password	Fire cifre (0000-9999)
SYStEM P3 Systemtype			3Pn: Trefaset system, 4-ledninger3P: Trefaset system, 3-ledninger2P: tofaset system, 3-ledninger
MEASurE P6 Målingstype			A: Nem tilslutning, måler samlet energi uden hensyntagen til retningenb: Måler importeret og eksporteret energi separat
InStALL	P7 Tilslutningskontrol		ON: AktiveretOFF: Deaktiveret
P int	P8	Beregningsinterval (minutter) for gennemsnitlig effekt	1-30
Sider	Kode	Beskrivelse	Værdier
MOdE P9 Visningstilstand			Full: Fuld tilstandEasy: Reduceret tilstandMålinger, der ikke vises, sendes stadig via seriel port
tArlFF P10 Tarifstyring			ON: AktiveretOFF: Deaktiveret
HoME P11		Målingssiden vises, når den aktiveres, og efter 120 s uden brug	For fuld visningstilstand (Mode = Full): 0-16-19For reduceret visningstilstand (Mode = Easy): 0-3, 6, 7, 10, 11, 18Se målingsmenuen (→ 52) for at finde sidekoden
AddrESS P14 Modbus-adresse 0-20-247
bAUd	P15	Transmissionshastighed (kbps)	9,6/19,2/38,4/57,6/115,2
PArITY	P16	Paritet	Even/ingen
STOP bit	P16-2	Kun hvis ingen paritet. Stopbit	1/2
rESET P17		Aktivér energitarif, maksimalt anmodet effekt, nulstilling af delvis aktiv energi og delvis reaktiv energi (de sidste to sendes kun via seriel port)	No: Annullér nulstillingYes: Aktivér nulstilling
End	P18	Vend tilbage til startmålingsside	-

4.7 Informationsmenu

Oversigt over sider

Fig. 54 Displayets informationsmenu

Side	Kode	Beskrivelse
Fælles sideindstillinger
YEAr	InFO 1	Produktionsår
SErlAL n	InFO 2	Serienummer, der svarer til det angivne på forsiden uden det indledende "K"
rEVISlon	InFO 3	Firmwarerevision – B.nn ^1)
PuLS Led	InFO 4	Front-LED-impulsværdi
SYStEM P3 Systemtype
MEASurE	P6 Målingstype

Side	Kode	Beskrivelse
InStALL	P7	Aktivering af tilslutningskontrol
P int	P8	Beregningsinterval for anmodet gennemsnitlig effekt
ModE	P9 Visningstilstand
tArlFF	P10	Aktivering af tarifstyring og eventuel aktuel tarif
HoME	P11	Målingsside, der er indstillet som startsiden
AddrESS	P14 Modbus-adresse
bAUd	P15 Transmissionshastighed
PArITY	P16 Paritet
StoP bit P16-2	Stopbit

1) nn: Revisionslobenummer (dvs.: 00, 01, 02).

Tab. 38 Sideindstillinger

5

0

p

s

t

a

r

t

5.1 Tilslutningsmuligheder

5.1.1 LED-specifikationer

LED-egenskaber
Impulsværdi	1000 impulser/kWh (EN 50470-3, EN 62052-11)
Varighed	90 ms
Farve	Rød eller orange

Tab. 39 LED-egenskaber

5.1.2 LED-status for

LED-visning Status
Blinker rødt 1 impuls = 1 WhOrange tændt Negativ samlet aktiv effekt.	Kontrollen udføres kun, hvis de importerede og eksporterede energier måles separat (Measure = b).

Tab. 40 LED-status for

6 Eftersyn og vedligeholdelse

6.1 Rengøring af Power Meter 5000

BEMARK

Mulige skader på apparatet!

Sådan rengøres apparatet:

Undgå at anvende aggressive rengøringsmidler (f.eks. letbenzin, acetone, ætanol, metylholdig spritbaseret glasrens, slibende midler eller opløsningsmidler) til at rengøre Power Meter 5000.
Sørg for at bruge en mild rengøringsmiddelopløsning (f.eks. opvaskemiddel, neutralt rengøringsmiddel) og en blød fugtig klud til at rengøre instrumentdisplayet.

7 Fejlafhjælpning

7.1 Tilslutningskontrol

Analysatoren kontrollerer, om tilslutningerne er korrekte og gør opmærksom på eventuelle fejl. Kontrollen kan deaktiveres ved hjælp af parameteren Install, se parametermenuen (→ Fig. 53 "Displayets parametermenu").

Kontrollen er baseret på nogle grundantagelser for systemet, der skal måles. Specifikt antages det, at hver systemfase er karakteriseret ved:

En belastning med effektfaktor på PF > 0,766 (< 40°), hvis den er induktiv, eller på PF > 0,996 (< 5°), hvis den kapacitiv.
Strømmen svarer som minimum til 10 % af mærkestrømmen (65 A).

Følgende er kontrollerne i den rækkefølge, som de udføres i, og de tilhørende signaler:

Signal Kontrol

Spændingsrækkefølge for den involverede fase.

1) Kontrollen udføres kun, hvis de importerede og eksporterede energier måles separat (Measure = b).

Miljøbeskyttelse er et virksomhedsprincip for Bosch-gruppen.

Produkternes kvalitet, økonomi og miljøbeskyttelse har samme høje prioritet hos os. Love og forskrifter til miljøbeskyttelse overholdes nøje.

For beskyttelse af miljøet anvender vi den bedst mulige teknik og de bedste materialer og fokuserer hele tiden på god økonomi.

Emballage

Med hensyn til emballagen deltager vi i de enkelte landes genbrugssystemer, som garanterer optimal recycling.

Alle emballagematerialer er miljøvenlige og kan genbruges.

Udtjente apparater

Udtjente apparater indeholder materialer, som kan genanvendes.

Komponenterne er lette at skille ad. Plastmaterialerne er mærkede. Dermed kan de forskellige komponenter sorteres og genanvendes eller bortskaffelse.

Affald af elektrisk og elektronisk udstyr

Dette symbol betyder, at produktet ikke må bortskaffes sammen med andet affald, men skal bringes til affaldsindsamlingsstedet til behandling, indsamling, genanvendelse og bortskaffelse.

Symbolet gælder for lande med regler for elektronisk affald,

f.eks. "Europæisk direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr". Disse regler definerer de generelle betingelser, der gælder for retur og genbrug af gamle elektroniske enheder i de enkelte lande.

Da elektroniske apparater kan indeholde farlige stoffer, skal de genanvendes ansvarligt for at minimere mulige miljøskader og farer for menneskers sundhed. Derudover bidrager genanvendelse af elektronisk affald med at bevare naturressourcer.

For mere information om miljøvenlig bortskaffelse af elektrisk og elektronisk udstyr, bedes du kontakte de ansvarlige lokale myndigheder, dit affaldsaffaldsfirma eller den forhandler, hvor du købte produktet.

Yderligere informationer findes her:

9 Bemærkning om databeskyttelse

Vi, Robert Bosch A/S, Telegrafvej 1, 2750 Ballerup, Danmark behandler oplysninger om produkt og montering foruden tekniske data og forbindelsesdata, kommunikationsdata samt produktregistrerings- og kundehistorikdata for at give produktfunktionalitet (art. 6 pgf. 1 nr. 1 b GDPR), for at opfylde vores for-

pligtelse hvad angår produktovervågning, og grundet produktsikkerhed (GDPR, art. 6 pgf. 1 nr. 1 f), for at sikre vores rettigheder i forbindelse med spørgsmål vedrørende garanti og produktregistrering (GDPR, art. 6 pgf. 1 nr. 1 f) og for at analysere distributionen af vores produkter, og for at tilbyde individualiserede oplysninger og tilbud relateret til produktet (GDPR, art. 6 pgf. 1 nr. 1 f). For at tilbyde tjenester såsom salgs- og markedsføringstjenester, kontraktstyring, betalingshåndtering, programmering, dataopbevaring og hotline-tjenester, kan vi hyre eksterne serviceudbydere og/eller Bosch-partnerselskaber, og overføre data til disse. I nogle tilfælde, men kun når der er sørget for passende databeskyttelse, kan persondata overføres til modtagere udenfor Det Europæiske ∅konomiske Samarbejdsområde. Yderligere oplysninger gives efter forespørgsel. De kan kontakte vores databeskyttelsesansvarlige ved at kontakte: Data Protection Officer, Information Security and Privacy (C/ISP), Robert Bosch GmbH, Postfach 30 02 20, 70442 Stuttgart, TYSK-LAND.

De er til enhver tid berettiget til at modsætte Dem behandlingen af Deres personoplysninger baseret på GDPR art. 6 pgf. 1 nr. 1 f efter grunde relateret til Deres egen situation eller til direkte markedsføringsformål. For at udøve Deres rettigheder, bedes De kontakte os via

[e-mail]. Følg venligst QR-koden for yderligere oplysninger.

10 Tekniske data

10.1 Tekniske data

Egenskaber Enhed Power Meter 5000
Elektriske specifikationer
Ydelse - Selvforsynende (via målt spænding)
Forbrug	W	≤ 1
	VA	≤ 10
Basisstrøm A 5
Maksimal strøm (kontinuerlig) A 65
Minimal strøm A 0,25
Opstartsstrøm A 0,02
Driftsspænding	-	AV2: 208-400 V L-L AC (netspænding)
Frekvens	Hz	45-65 Hz
Nøjagtighedsklasse	-	Aktiv energi: Klasse 1 (EN 62053-21)
	-	Reaktiv energi: klasse 2 (EN 62053-23)
Omgivelsesspecifikationer
Driftstemperatur	°C	-25 til +65
	°F	-13 til +149
Opbevaringstemperatur	°C	-30 til +80
	°F	-22 til +176
Relativ luftfugtighed: ^1)	-	Fra 0 til 90 %, ikke-kondenserende, 40 °C
Udgangsspecifikationer
Modbus-RS485-portudgang	-	Modbus-RTU-protokol
Generelle egenskaber
Klemmer	mm ^2	1-6: Tværsnit 2,5-16 mm ^2 , moment 2,8 Nm
	mm ^2	7-12, N: Tværsnit 1,5 mm ^2 , moment 0,4 Nm
Beskyttelsesgrad	-	Front: IP51
	-	Klemmer: IP20
Mål	mm	(H x B x D) 91 x 54 x 63

1) Kun beregnet til indendørsbrug
Tab. 42 Tekniske data

• Den første verdien som vises, er den aktuelle verdien.
• Innstillingene tas i bruk när du bekrefter verdien.

- Hvis Prg vises, blir verdien redigert.

Aktive og reaktive energimåleverdier vises, men endres ikke.

4.6 Parametermeny

▶ En last med PF>0,766 (<40°) effektfaktor hvis induktiv eller PF>0,996 (<5°) hvis kapasitiv.

⚠ Anvisning om säkerhet

Meny Område Funktion
