Innehållsförteckning 1 Symbolförklaring och säkerhetsanvisningar

1 Symbolförklaring och säkerhetsanvisningar .... 289

1.1 Symbolförklaring ..... 289
1.2 Allmänna säkerhetsanvisningar.... 289

2 Produktdata.... 290

2.1 Konformitetsförklaring.... 290
2.2 Leveransomfattning.... 290
2.3 Produktöversikt 291

3 Före installation.... 291

3.1 Dimensioner....291
3.2 Plats.... 291

4 Installation.... 292

4.1 Anslutningsscheman ..... 292
4.2 Översikt av menykarta.... 293
4.3 Menykommandon.... 293
4.4 Ställ in en parameter ..... 294
4.5 Mätdatameny 294
4.6 Parametermeny 296
4.7 Informationsmeny 297

5 Drifttagning.... 298

5.1 Connectivity.... 298
5.1.1 LED data....298
5.1.2 LED status av 298

6 Inspektion och underhåll.... 298

6.1 Rengöra Power Meter 5000....298

7 Åtgärdande av fel.... 298

7.1 Anslutningstest.... 298
7.1.1 Initiala antaganden 298
7.1.2 Kontroller och signaler .... 298

8 Miljöskydd och avfallshantering .... 299

9 Dataskyddsanvisning.... 299

1.1 Symbolförklaring

Varningar

I varningar markerar signalord vilka slags följder det kan få och hur allvarliga följderna kan bli om säkerhetsåtgärderna inte följs.

Följande signalord är definierade och kan förekomma i det här dokumentet:

FARA

FARA betyder att svåra eller livshotande personskador kommer att uppstå.

WARNING

VARNING betyder att svåra till livshotande personskador kan komma att uppstå.

SE UPP

SE UPP betyder att lätta till medelsvära personskador kan uppstå.

ANVISNING

ANVISNING betyder att sakskador kan uppstå.

Viktig information

Viktig information som inte anger fara för människor eller material betecknas med informationssymbolen här intill.

Ytterligare symboler

Symbol	Betydelse
▶	Åtgärdssteg
→	Hänvisning till ett annat ställe i dokumentet
•	Uppräkning/post i lista
–	Uppräkning/post i lista (2:a nivån)

Tab. 339

1.2 Allmänna säkerhetsanvisningar

⚠ Anvisningar för målgruppen

Den här installationsanvisningen är avsedd för fackfolk inom VVS- och elinstallation. Anvisningarna i alla manualer måste följas. Om anvisningarna inte följs kan det leda till sakskador och personskador och i värsta fall livsfara.

• Läs installations-, service- och idrifttagningsmanualer (värmekälla, uppvärmningsreglering, pumpar osv.) före installationen.
  ▶ Följ säkerhets- och varningsanvisningar.
  ▶ Beakta nationella och lokala föreskrifter, tekniska regler och regleringar.
  ▶ Dokumentera de arbeten som har utförts.

Avsedd användning

Power Meter 5000är en 65 A-direktansluten trefas-energimätare med Modbus. Den är avsedd för att:

• Mäta aktiv och reaktiv energi.
• Summera förbrukning samt producerad energi.

Power Meter 5000:

• Hanterar två energitaxor med digital inmatning eller Modbus-kommando.
• Det är utrustat med kommunikation via RS485 Modbus-port.
• 3 modulers bredd för DIN montage, LCD-display med touchknappar för parameterinställningar.

Att använda Power Meter 5000 för andra ändamål är inte ändamålsenligt. Bosch ansvarar inte för skador som beror på sådan användning.

Elarbeten

Elarbeten får endast utföras av behöriga elinstallatörer.

Innan elarbeten:

• Koppla från nätspänningen på alla poler och säkra mot återanslutning.
• Kontrollera att anläggningen är spänningsfri.
  ▶ Jorda och kortslut.
  Täck eller blockera strömförande delar i omgivningen. Återaktivera i omvänd ordning.
  ▶ Beakta även anslutningsschemat för övriga anläggningsdelar.
  ▶ Följ alltid relevanta elektrotekniska direktiv.
  ▶ Identifiera risker och undvik potentiella faror.

Användaren och behöriga installatörer måste följa nationella regler för säkerhet och förhindrande av olyckor vid tillhandahållande och hantering av laddningssystemet.

Felaktig användning och underlåtenhet att följa driftanvisningarna

• kan b l i l i v s h o t a n d e
- kan äventyra din hälsa
- kan skada laddningssystemet och fordonet.

Livsfara genom strömstöt!

Beröring av strömförande delar kan ge strömstötar.

▶ Innan arbeten på den elektriska delen ska spänningsförsörjningen (230 V AC) avbrytas och säkras mot oavsiktlig återinkoppling.

⚠ Inspektion och underhåll

Inspektion och underhåll med regelbundna intervaller är förutsättningar för en säker och miljövänlig drift av systemet.

Vi rekommenderar att du utarbetar ett årligt underhållsavtal med tillverkaren.

▶ Låt endast behöriga installatörer utföra arbete på apparaten.
- Åtgärda eventuella defekter omedelbart.

Varje situation som avviker från de förhållanden som beskrivs i anvisningarna måste undersökas av en behörig installatör. Om tillstånd föreligger för detta måste installatören utarbeta ett antal underhållskrav som tar med slitage och specifika drifttillstånd i beräkningen och som uppfyller de standarder och krav som gäller i landet i fråga och för den avsedda användningen.

2 Produktdata

2.1 Konformitetsförklaring

Denna produkt uppfyller i konstruktion och driftbeteende de europeiska och nationella kraven.

CE-märkningen intygar att produkten motsvarar all tillämplig EU-lagstiftning som märkningen föreskriver.

Konformitetsförklaringen i sin helhet finns tillgänglig på nätet: www.bosch-homecomfort.se.

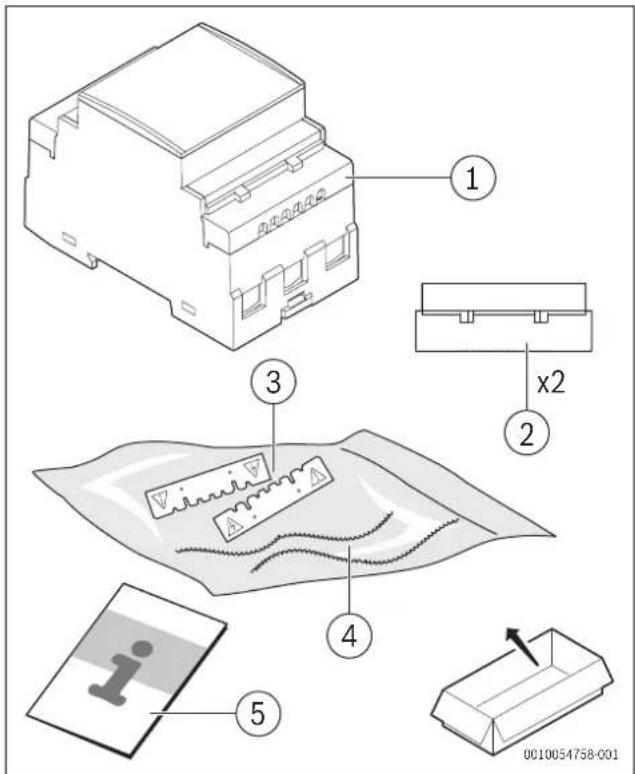

2.2 Leveransomfattning

Bild 433 Leveransomfattning

[1] Energimätare
[2] Täcklock
[3] Anslutningsskydd
[4] Plomberingstrådar
[5] Installatörshandledning

2.3 Produktöversikt

POWER METER 5000 1 2 3 4 5 6 7 8 9 10 11 12 1 ① ② ③ ④ 0010054070-001

Bild 434 Produktöversikt

[1] Ström- och kommunikationsanslutningar

[2] Bakgrundsbelyst LCD-display med pekskärm

[3] Benämning

[4] LED

[5] Täcklock

[6] Anslutningsskydd

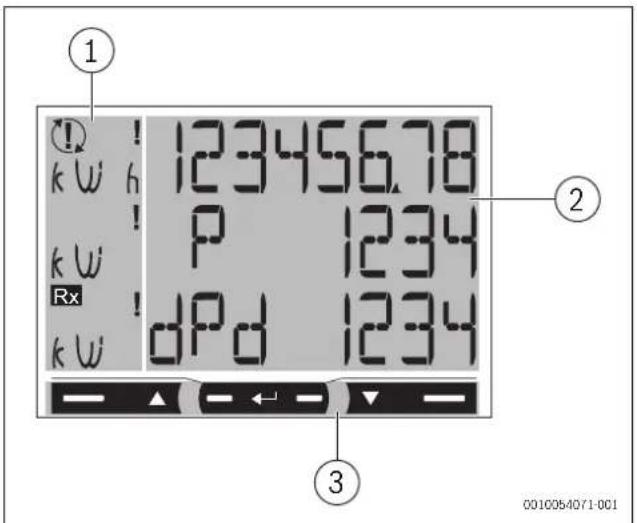

1 ! 123456.78 k W h P 1234 ! Rx dpd 1234 3 0010054071-001

Bild 435 Produktöversikt

[1] Enheter

[2] Visningsområde

[3] Touchknappar

3 Före installation

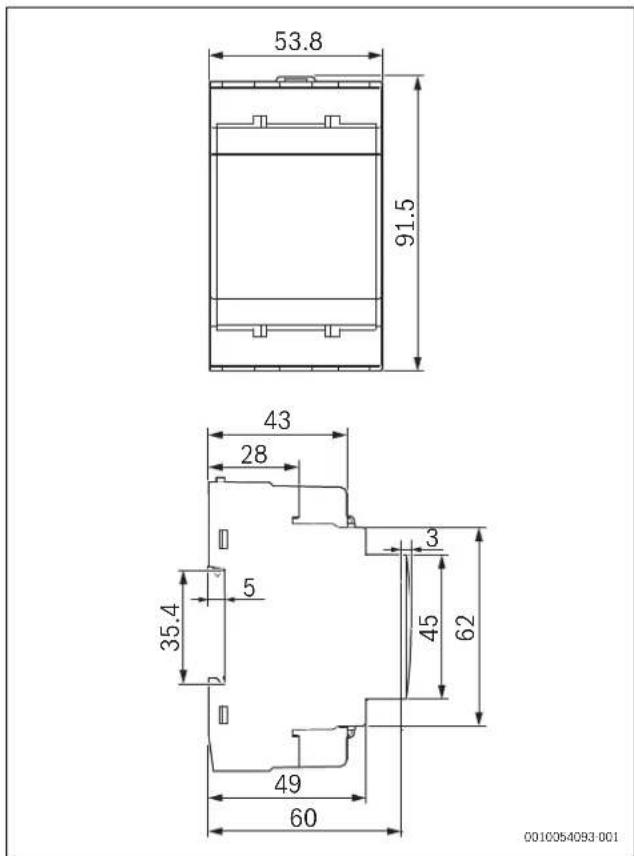

3.1 Dimensioner Mått

53.8 91.5 43 28 3 5 35.4 45 62 49 60 0010054093 001

Krav på monteringsplats

Ha följande i åtanke när du väljer installationsplats:

- Installera Power Meter 5000i ett elskåp nära huvudbrytaren.

ANVISNING

Fara för produkten

Om instruktionerna ovan inte följs kan det leda till produktskada och att den inte fungerar korrekt.

4 Installation

Energianalysatorn får bara installeras av kvalificerad/auktoriserad personal.

WARNING

Strömförande delar. Risk för brännskada, hjärtinfarkt och andra möjliga personskador

• Koppla bort strömförsörjningen och den elektriska belastningen innan analysatorn installeras.
  ▶ Skydda anslutningsplintarna med paneler.

WARNING

Risk för livsfarlig elektrisk stöt!

Kablarnas skyddspanel måste vara korrekt installerad innan några kablar för inmatning/utmatning ansluts.

För in hela metalldelen av kabeln eller hela hylsan i anslutningsplinten.

4.1 Anslutningsscheman

Trefassystem, 4-kablars

400 V TN (L1, L2, L3) 315 mA L1 ○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─● L2 ○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○ L3 ○─● N ○─● 0010055540 001

Bild 437 Diagram för trefassystem, 4-kablars (400 V TN)
- Installera en 315 mA-säkring om lokala bestämmelser kräver det.

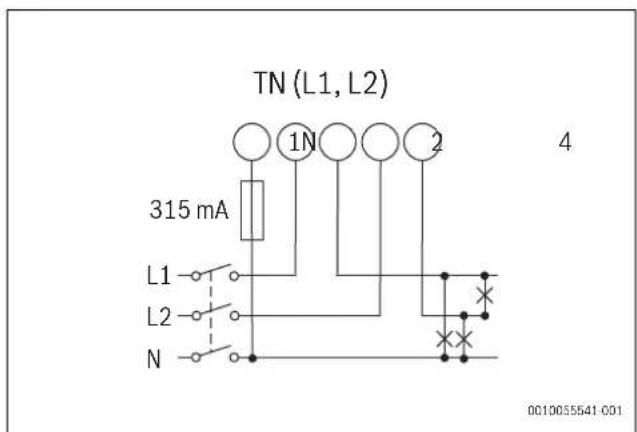

Tvåfassystem, 3-kablars

TN (L1, L2) 315 mA L1 L2 N 1N 2 4 0010055541-001

Bild 438 Diagram för tvåfassystem, 3-kablars (TN)
- Installera en 315 mA-säkring om lokala bestämmelser kräver det.

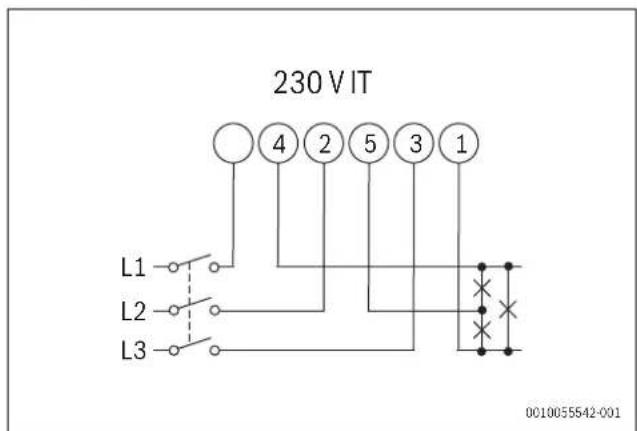

Trefassystem, 3-kablars

Bild 439 Diagram för trefassystem, 3-kablars (230 V IT)

Digital ingång

11 12 0010054073-001

Bild 440 Digital ingångritning
Open contact Taxa 1
Closed contact Taxa 2

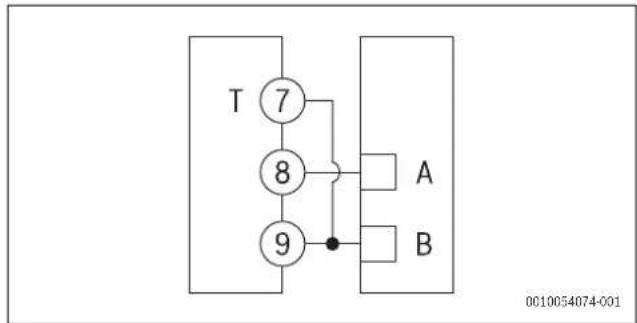

RS485 Modbus med master

Ytterligare enheter med RS485 är parallellanslutna.

▶ Den seriella utgången får endast avslutas på den sista nätverksenheten som ansluter terminaler 9 och 7 (T).
▶ Använd en signalrepeater för anslutningar längre än 1000 m.
▶ Maximalt 247 mottagare är möjliga på samma buss.

4.2 Översikt av menykarta

Bild 442 Menykarta

1 Mätdatameny Mätdata visas som standard när menyn sätts på Sidorna karakteriseras efter mättets referensenhet
2 Parametermen y	Sidorna för parameterinställning visas i denna meny Ett lösenord krävs för åtkomst till denna meny
3 Informationsmeny	Dessa menysidor visar information och tilläter inställning av parametrar utan att behöva ange ett lösenord

Tab. 340 Menykartans funktioner

4.3 Menykommandon

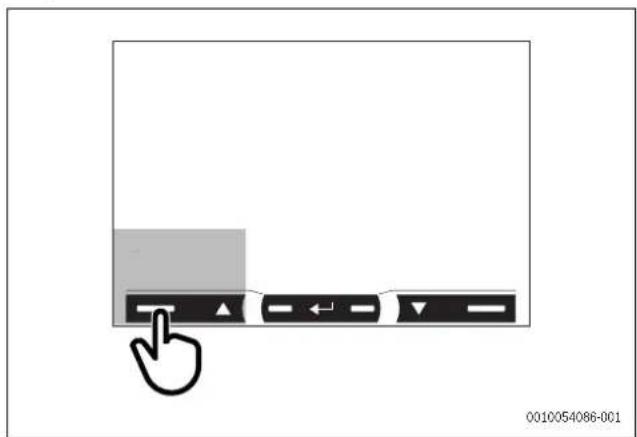

Menyöversikt

0010054086-001

Navigation Parameterinställningar

Visa nästa sida

Oka ett parametervärdeVisa nästa värdealternativ

Tab. 341 Menykommandoinställningar

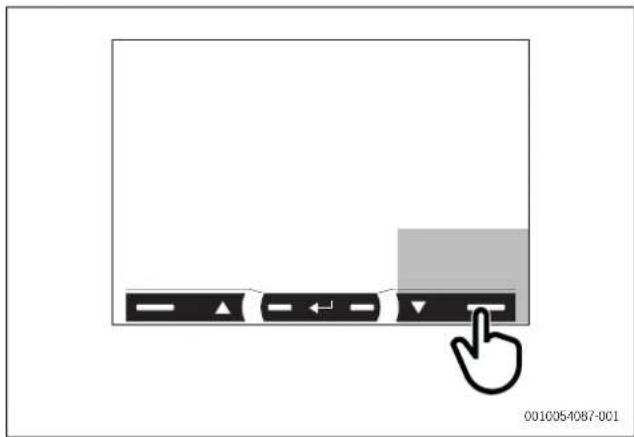

Menyöversikt

0010054087-001

Navigation Parameterinställningar

Visa föregående sida

Minska ett parametervärde Visa föregående värdealternativ

Tab. 342 Menykommandoinställningar

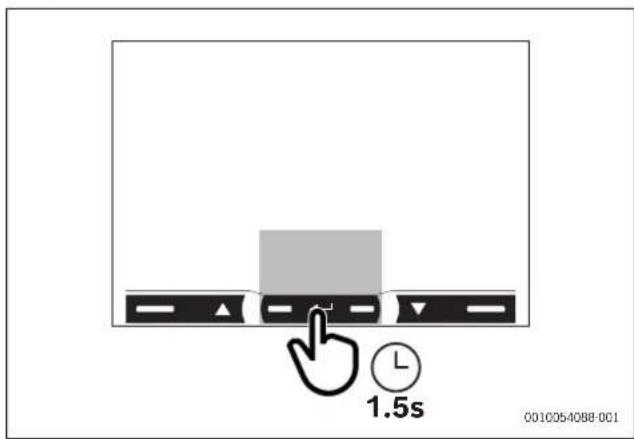

Menyöversikt

1.5s 0010054088-001

Navigation Parameterinställningar

Öppna parametermenynStäng parametermenyn (sida Avsluta)

Bekräfta ett värdeÖppna parameterinställningssidan

Tab. 343 Menykommandoinställningar

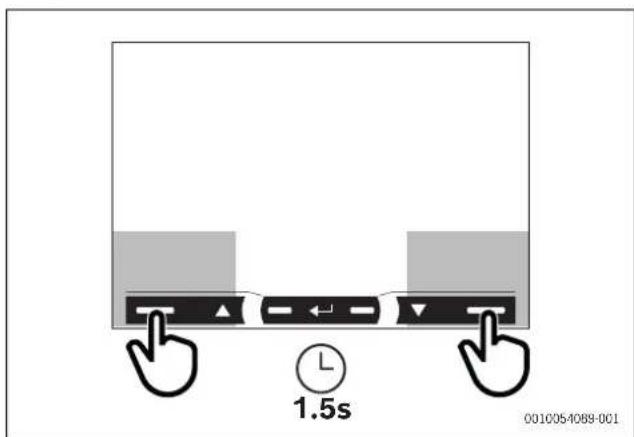

Menyöversikt

1.5s 0010054089-001

Navigation Parameterinställningar

Öppna informationsmenynStäng informationsmenyn

Bekräfta standardlösenordet 0000

Tab. 344 Menykommandoinställningar

i

Efter att inte ha används under 120 sekunder visas inställd hemskärm. Kommandot visas endast om det trycks två gånger.

i

Displayens bakgrundsljus sätts på efter det första trycket på kommandoområdet.

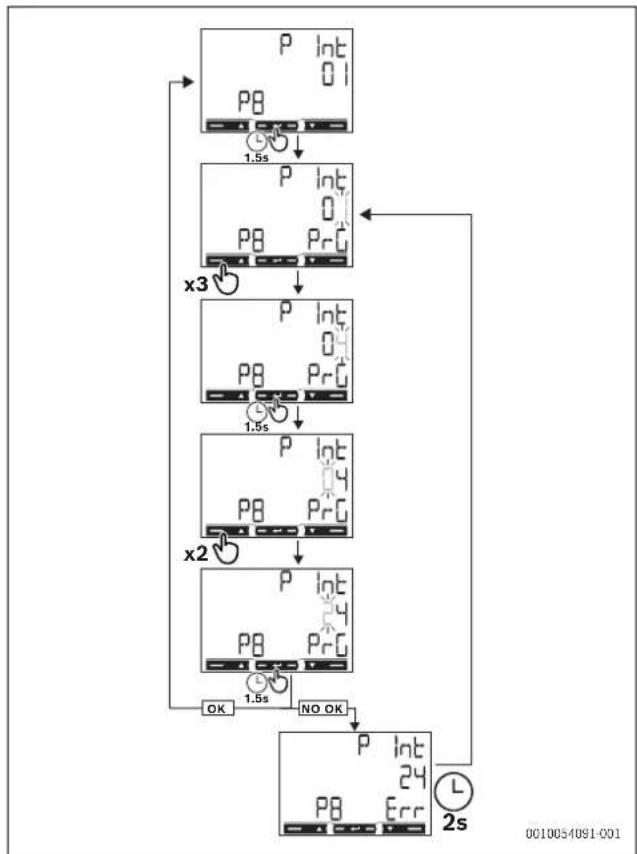

4.4 Ställ in en parameter

Följande steg krävs för att ställa in parametern P int=24:

• Det första displayvärdet är det aktuella.
• Inställningarna appliceras när värdet bekräftas.

- 0 m Prg visas redigeras värdet.

- 0 m Err visas är inställt värde utanför området.

• Efter att ett värde inte har ställts in på 120 sekunder visas titelsidan (P int) och Prg försvinner.
• Efter att inte ha används under 120 sekunder återvänder enheten till HoME.

4.5 Mätdatameny

i

Om displayläge och taxa är inställda som Mode = Full, tariFF = ON, MEASURE = B, System = 3Pn, visas alla sidor från 00 till 19 på skärmen.

Om standardvärdena av displayläget är inställda (Mode = Full, tariFF = OFF, MEAsure = A, System = 3Pn), visas endast sidorna 00, 2, 3, 4, 5, 6, 8, 9, 12, 13, 14, 15, 16, 17, 18 och 19.

Menyöversikt

k w h 123456.78 00 k w h 123456.78 5 k w h 123456.78 10 k w h 123456.78 15 L1 L0.98 L2 -L0.98 L3 -C0.98 ① k w h - 12345 500 ⑥ k uA h 123456.78 ⑦ k uA h - 1234 ⑧ k uA h 123456.78 ⑨ k w h 123456.78 ⑪ L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 L11 L12 L13 L14 L15 L16 L17 L18 L19 L2 n 1234 L3 n 1234 L12 1234 L23 1234 L31 1234 L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 L11 L12 L2 L3 L4 L5 L6 L7 L8 L9 L10 L11 L12 L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 L11 L12 L2 L3 L4 L5 L6 L7 L8 L9 L10 L11 L12 L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 L11 L12 L2 L3 L4 L5 L6 L7 L8 L9

0010054092-001

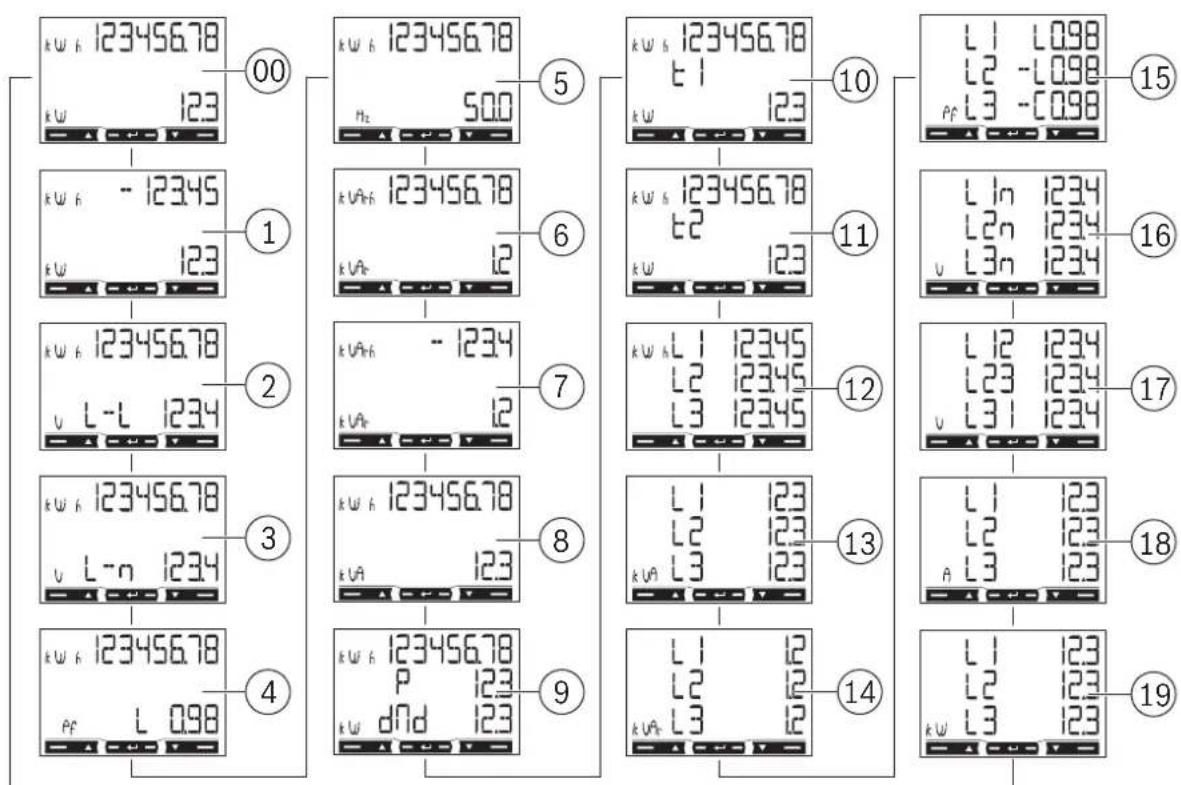

Bild 448 Displayskärmens menysidor
Sidor Beskrivning

00	Totalt importerad energi ^1) Totalt effekt
01	Totalt exporterad energi ^2) Totalt effekt
02	Totalt importerad energi ^1) Systemets genomsnittliga nätspänning
03	Totalt importerad energi ^1) Systemets genomsnittliga fasspänning
04	Totalt importerad energi ^1) Effektfaktor (L = induktiv, C = kapacitativ)
05	Totalt importerad energi ^1) Frekvens
06	Totalt importerad reaktiv energi ^1) Totalt reaktiv effekt
07	Totalt exporterad reaktiv energi ^2) Totalt reaktiv effekt
08	Totalt importerad energi ^1) Totalt synbar effekt
09	Totalt importerad energi ^1) Begärd genomsnittlig effekt (P = behov) beräknat för inställd intervall. Värdet förblir detsamma under hela intervallen. Det är = 0 under den första uppstartsintervallen.Maximalt begärd effekt (dMd = Toppbehov) uppnådd sedan senaste återställning

Sidor Beskrivning

10	Aktiv energi importerad med taxa 1 (t1). Visas om hantering av taxa är på (taxa = till). aktiv effekt
11	Totalt energi importerad med taxa 2 (t2). Visas om hantering av taxa är på (taxa = till). aktiv effekt

Tab. 345 Beskrivning av sida med allmänna mått
^1) För parametrarna totalt importerad aktiv effekt och totalt importerad reaktiv effekt, om enkel anslutning är på (mått = A), anger det total energi utan att ta hänsyn till riktning.
^2) Parametrarna totalt exporterad aktiv effekt och total exporterad reaktiv effekt visar om importerad och exporterad effekt mäts separat (mått = b).

Sidor med information om en-fas

Sidorna med fasinformation och angiven information för varje fas beror på typ av system som analyseras.

Sidor Beskrivning

12 Importerad aktiv effekt. Om enkel anslutning är på (mått = A), det anger total effekt utan att ta hänsyn till riktning.
13 Synbar effekt
14 Importerad reaktiv effekt
15	Effektfaktor (L= induktiv, C= kapacitativ)
16 Fasspänning
17 Nätspänning
18 Aktuell
19 Aktiv effekt

Tab. 346 Inställningar för sidor med enfas

Mätfel

Om en mätt signal överstiger angivna analysgränser visas ett specifikt meddelande:

▶ EEE blinkar: mätt värde är utanför gränserna.
▶ EEE på: mätningen beror på att ett värde är utanför gränserna

Aktiva och reaktiva effektmätningar visas, men ändras inte.

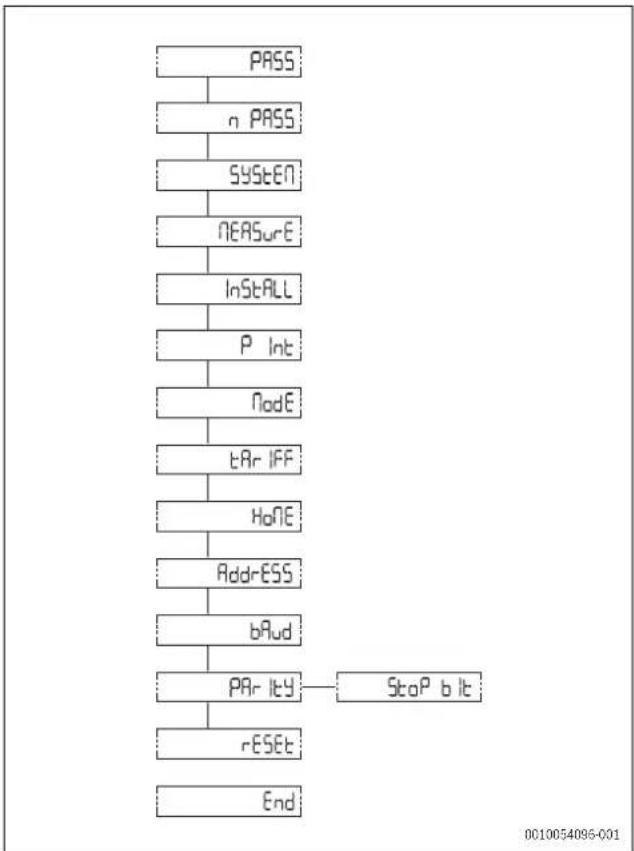

4.6 Parametermeny

Översikt av delade sidor

Standardvärden markeras.

Tab. 347 Sidoinställningar

Sidor Kod Beskrivning Värden
Inställningar för delade sidor
PASS P1 Ange aktuellt lösenord Aktuellt lösenord
nPASS	P2	Ändra lösenord	Fyra siffror (0000–9999)
SYStEM P3 Typ av system			3Pn: trefassystem, 4-kablar3P: trefassystem, 3-kablar2P: tvåfassystem, 3-kablar
MEASurE P6 Typ av mätning			A: enkel anslutning, mäter total effekt utan att ta hänsyn till riktningb: mäter importerad och exporterad effekt separat
InStALL P7 Anslutningstest			On: aktiveradOff: deaktiverad
P int	P8	Genomsnittlig effektberäkningsintervall (minuter)	1-30
Sidor	Kod	Beskrivning	Värden
MOdE P9 Displayläge			Full:fullständigt lägeEnkelt: reducerat lägeMätningar som inte visas skickas fortfarande via seriell port
tArlFF P10 Hantering av taxa			On: aktiveradOff: deaktiverad
HoME P11		Datasidan visas när den är på och stängs när den inte använts på 120 sekunder	För fullt displayläge (Mode = Full): 0-16-19För reducerad displayläge (Mode = Easy): 0–3, 6, 7, 10, 11, 18För sidokoden se Måttmeny (→ 448)
AddrESS P14 Modbus-adress 0-20-247
bAUd	P15	Överföringshastighet (kbps)	9,6/ 19,2/ 38,4/ 57,6/ 115,2
PARITY	P16	Paritet	Even/no
STOP bit	P16-2	Endast om ingen paritet. Stoppbit	1/ 2
rESET P17		Aktivera effekttaxa, maximalt begärt effekt, återställning av partiell effekt och partiell reaktiv effekt (de två sista skickas endast via seriell port)	No: avbryt återställningYes: aktivera återställning
End	P18	Återgå till initial datasida	-

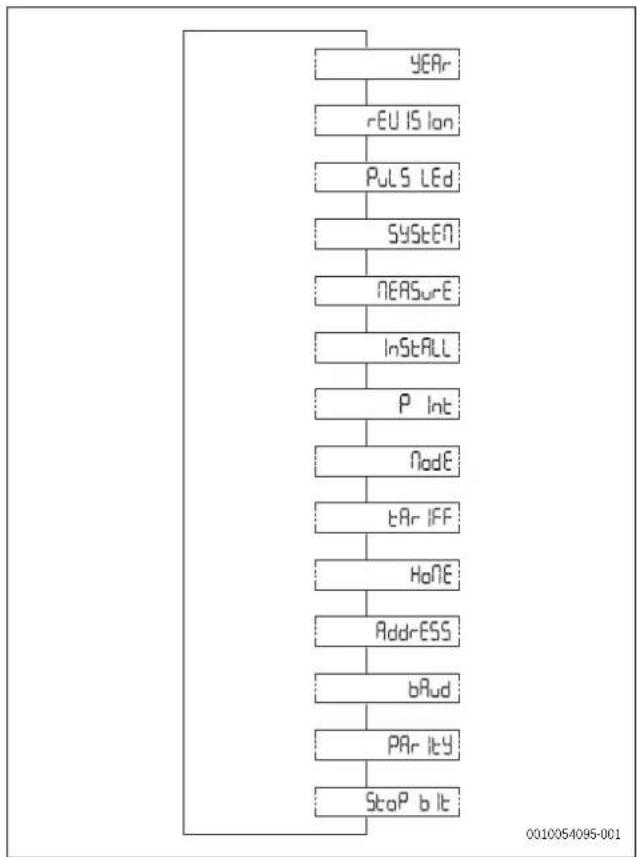

4.7 Informationsmeny

Sidoöversikt

Sida	Kod	Beskrivning
Inställningar för delade sidor
YEAr	InFO 1	Tillverkningsår
SErlAL n	InFO 2	Serienummer som motsvarar det som anges på framsidan utan initialt "K"
rEVISlon	InFO 3	Firmware-revision - B.nn ^1)
PuLS Led	InFO 4	Främre LED puls
SYStEM P3 Typ av system
MEASurE	P6 Typ av mätning
InStALL	P7 Aktivera anslutningstest
P int	P8	Beräkningsintervall för begärd genomsnittlig effekt
ModE	P9 Displayläge
tArIFF	P10	Aktivera hantering av taxa och alla aktiva taxor
HoME	P11	Datasida inställd som startsida
AddrESS	P14 Modbus-adress
bAUd	P15 Överföringshastighet
PARITY	P16 Paritet
StoP bit P16-2	Stoppbit

1) nn: sekventiellt revisionsnummer (dvs.: 00, 01, 02).
Tab. 348 Sidoinställningar

5 D r i f t t a g

5.1 Connectivity

5.1.1 LED data

LED egenskaper
Pulsantal 1000 impulser/kWh (EN50470-3, EN62052-11)
Tid 90 ms
Färg Rött och orange

LED-display Status
Blinkar rött 1 puls = 1 Wh
Orange lyser Totalt aktiv negativ effekt.	Reglering körs endast om importerade och exporterade effekter mäts separat (mått = b).

6 Inspektion och underhåll

6.1 Rengöra Power Meter 5000

ANVISNING

Enheten kan skadas!

För rengöring av enheten:

Använd inte aggressiva rengöringsmedel (t.ex. petroleumeter, aceton, etanol, glasrengöringsmedel som innehåller denaturerad sprit, skurande medel eller lösningsmedel) när du rengör Power Meter 5000.
Använd ett milt lösningsmedel (t.ex. diskmedel eller ett neutralt rengöringsmedel) samt en mjuk och fuktig trasa vid rengöring av instrumentdisplayen.

7n Äi tn gg ä r d a n d

7.1 Anslutningstest

Analyseraren kontroller om anslutningarna är korrekt eller signalerar fel. Kontrollera kan inaktiveras under installationen, parametrar, se parametermeny (→ Bild 449 "Displayskärmens parametermeny").

7.1.1 Initiala antaganden

Testet baseras på vissa initiala antaganden om systemet som ska mätas. Specifikt antas det att varje systemfas karakteriseras av:

▶ En last med PF>0,766 (<40°) effektfaktor om induktiv eller PF>0,996 (<5°) om kapacitativ.
▶ Ström minst lika med 10 % av märkström (65 A).

7.1.2 Kontroller och signaler

Följande är kontroller i den ordning som de körs och motsvarande signaler:

Signal	Reglering
	Spänningsordning av involverad fas.
	Strömriktning ^1) av involverad fas.

1) Regleringen körs endast om importerade och exporterade effekter mäts separat (mått = b).
Tab. 351 Kontrollera och signallista

8 Miljöskydd och avfallshantering

Miljöskydd är en grundläggande företagsstrategi hos Bosch-gruppen. Kvaliteteten på våra produkter, deras ekonomi och miljösäkerhet har lika stor betydelse för oss, och all miljöskyddslagstiftning och förordningar följs strikt.

Vi använder bästa möjliga teknologi och material för att skydda miljön och tar hänsyn till ekonomiska faktorer.

Förpackning

När det gäller förpackning är vi delaktiga i de landsspecifika sorterings-system som garanterar optimal återvinning.

Alla förpackningsmaterial som används är miljövänliga och kan återvinnas.

Uttjänt utrustning

Uttjänt utrustning innehåller material som kan återanvändas.

Det är lätt att separera komponentgrupperna. Alla plaster har markerats.

På så sätt kan de olika komponentgrupperna sorteras och lämnas till återvinning eller avfallshantering.

Avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning

Denna symbol betyder att produkten inte får avfallshanteras med annat avfall utan måste föras till avfallsinsamlingsställen för behandling, insamling, återvinning och avfallshantering.

Symbolen gäller för länder med föreskrifter om elektro-

nikavfall, t.ex. "EU-direktiv 2012/19/EG om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning (WEEE)". Dessa föreskrifter fastställer ramvillkoren som gäller för retur och återvinning av uttjänt elektronikutrustning i de enskilda länderna.

Eftersom elektriska apparater kan innehålla farliga ämnen måste de återvinnas medvetet för att minimera möjliga miljöskador och risker för människans hälsa. Därutöver bidrar återvinning av elektroniskskrot till att spara på naturresurserna.

För ytterligare information om en miljövänlig avfallshantering av avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning, vänd dig till ansvariga myndigheter på plats, ditt avfallshanteringsföretag eller till den återförsäjlare du har köpt produkten av.

Ytterligare information hittar du här:

9 Dataskyddsanvisning

Vi, Bosch Thermoteknik AB, Hjälmarydsvägen 8, 573 38 Tranås, Sverige, behandlar produktinformation och monteringsanvisningar, tekniska data och anslutningsdata, kommunikationsdata, produktregistrering och historisk kunddata för att tillhandahålla produktfunktionalitet (art. 6 (1) paragraf 1 (b) GDPR), för

att uppfylla vår plikt angående produktövervakning och för produktsäkerhet och säkerhetsskäl (art. 6 (1) paragraf 1 (f) GDPR) för att säkerställa våra rättigheter i anslutning till garanti- och

produktregistreringsfrågor (art. 6 (1) paragraf 1 (f) GDPR) och analysera distributionen av våra produkter och för att tillhandahålla individanpassad information och erbjudanden relaterade till produkten (art. 6 (1) paragraf 1 (f) GDPR). För att tillhandahålla tjänster som sälj- och marknadsföringstjänster, kontrakthantering, hantering av betalningar, programmering, allmän datahantering samt hotline/support-tjänster kan vi hantera och överföra data till externa tjänsteleverantörer och/eller Bosch-anknutna företag. I vissa fall, men bara om tillräckligt dataskydd kan garanteras, kan persondata överföras till mottagare belägna utanför det Europeiska ekonomiska samarbetsområdet. Mer information kan erhållas på begäran. Du kan kontakta vår dataskyddsanvariga här: Data Protection Officer, Information Security and Privacy (C/ISP), Robert Bosch GmbH, Postfach 30 02 20, 70442 Stuttgart, TYSKLAND.

Du har rätt att invända mot hanteringen av dina personuppgifter baserat på art. 6 (1) paragraf 1 (f) GDPR på grunder som är relaterade till din specifika situation eller för direkta marknadsföringsändamål när som helst. För att utnyttja dina rättigheter kan du kontakta oss på pri-

[e-mail]. För mer information kan du använda QR-koden.

10 Teknisk information

10.1 Tekniska data

Egenskaper Enhet Power Meter 5000
Tekniska data
Ström	-	Självförsörj (via mätspänning)
Förbrukning	WVA	≤ 1≤ 10
Grundström A 5
Maximal ström (kontinuerlig) A 65
Minimal ström A 0,25
Startström A 0,02
Driftspänning	-	AV2: 208-400 V L-L ac (nätspänning)
Frekvens	Hz	45-65 Hz
Noggrannhetsklass	--	Aktiv energi: klass 1 (EN62053-21)Reaktiv energi: klass 2 (EN62053-23)
Miljöspecifikationer
Arbetstemperatur	°C°F	-25 till +65-13 till +149
Lagringstemperatur	°C°F	-30 till +80-22 till +176
R.H.:1)	-	Från 0 till 90 % ej kondenserande @ 40 °C
Utgångsspecifikationer
Modbus RS485-portutmatning	-	Modbus RTU-protokoll
Allmänna funktioner
Anslutningsplintar	mm2mm2	Nummer 1-6: 2,5-16 mm2, vridmoment 2,8 Nm7-12, N: avsnitt 1,5 mm2, vridmoment 0,4 Nm
Skyddsklass	--	Front: IP51Terminaler: IP20
Mått	mm	(H x B x D) 91 x 54 x 63

1) Endast avsedd för inomhusanvändning
Tab. 352 Tekniska data

Зміст
