KASUTUSJUHEND Power Meter 5000 PM5000 F BOSCH

Sisukord 1 Tähiste seletus ja ohutusjuhised

1 Tähiste seletus ja ohutusjuhised ....85

1.1 Sümbolite selgitus ....85
1.2 Üldised ohutusjuhised ....85

2 Andmed toote kohta....86

2.1 Vastavustunnistus....86
2.2 Tarnekomplekt ....86
2.3 Ülevaade....87

3 Enne paigaldamist ....87

3.1 Toote mõõtmed....87
3.2 Asukoht....87

4 Paigaldamine....88

4.1 Ühendusskeemid....88
4.2 Menüükaardi ülevaade....89
4.3 Menüü käsklused ....89
4.4 Parameetri seadistamine....90
4.5 Mööteväärtuste menüü ....90
4.6 Parameetrite menüü....92
4.7 Infomenüü....93

5 Kasutuselevõtmine....94

5.1 Ühenduvus ....94
5.1.1 LED-i tehnilised andmed ....94
5.1.2 LED-i olek .....94

6 Ülevaatus ja hooldus ....94

6.1 Seadme Power Meter 5000 puhastamine ..... .94

7 Törgete körvaldamine ....94

7.1 Ühenduse kontroll ....94
7.1.1 Algsed eeldused....94
7.1.2 Juhtseadised ja signaalid....94

8 Keskkonna kaitsmine, kasutuselt körvaldamine.....95

9 Andmekaitsedeklaratsioon....95

10 Tehnilised andmed....96

10.1 Tehnilised andmed ....96

1.1 Sümbolite selgitus

Hoiatused

Hoiatustes esitatud hoiatussõnad näitavad ohutusmeetmete järgimata jätmisel tekkivate ohtude laadi ja raskusastet.

Järgmised hoiatussönad on kindlaks määratud ja vöivad esineda selles dokumendis:

OHTLIK

OHT tähendab inimestele raskete kuni eluohtlike vigastuste ohtu.

HOIATUS

HOIATUS tähendab inimestele raskete kuni eluohtlike vigastuste võimalust.

ETTEVAATUST

ETTEVAATUST tähendab inimestele keskmise raskusega vigastuste ohtu.

TEATIS

MÄRKUS tähendab, et tekkida võib varaline kahju.

Oluline teave

See infotähis näitab olulist teavet, mis ei ole seotud ohuga inimestele ega esemetele.

Muud tähised

Tähis Tähendus

►	Tegevus
→	Viide mingile muule kohale selles dokumendis
•	Loend/loendipunkt
-	Loend/loendipunkt (2. tase)

Tab. 100

1.2 Üldised ohutusjuhised

⚠ Märkused sihtrühmale

See paigaldusjuhend on mõeldud gaasi-, vee-, kütte- ja elektrisüsteemide spetsialistidele. Järgida tuleb kõigis juhendites esitatud juhiseid. Nende järgimata jätmine võib kahjustada seadmeid ja põhjustada kuni eluohtlikke vigastusi.

▶ Enne paigaldamist tuleb seadmete (kütteseade, kütteregulaator, pumbad jne) paigaldus-, hooldus- ja kasutuselevõtujuhendid läbi lugeda.
▶ Järgida tuleb ohutusjuhiseid ja hoiatusi.
Järgida tuleb konkreetses riigis ja piirkonnas kehtivaid eeskirju, tehnilisi nõudeid ja ettekirjutusi.
▶ Tehtud tööd tuleb dokumenteerida.

⚠️ Eesmärgipärane kasutamine

Power Meter 5000on 65 A otseühendusega kolmefaasiline energia diagnostikaseade Modbusiga. See on ette nähtud:

• aktiiv- ja reaktiivenergia mõõtmiseks;
• imporditud ja eksporditud energia liitmiseks (lihtsa ühenduse režiim sees) või eraldamiseks.

• haldab digitaalsisendi või Modbusi käsklusega kaht energiatariifi;
• on varustatud väljundiga mööteväärtuste edastamiseks RS485 Modbusi pesa kaudu;
• mõõdab kolme DIN-moodulit, taustavalgusega LCD-ekraaniga, millel on puutetundlikud alad lehtede kerimiseks ja parameetrite seadistamiseks.

Seadme Power Meter 5000 kasutamine mis tahes muul otstarbel on vale kasutamine. Bosch ei vastuta sellisest kasutamisest tingitud kahjustuste eest.

⚠ Elektritööd

Elektritöid tohivad teha kvalifitseeritud elektrikud.

Enne elektritööde alustamist.

Ühendage köik poolused toiteallikast lahti ja tökestage uuesti ühendamise takistamiseks.
▶ Veenduge, et elektritoide oleks lahti ühendatud.
▶ Looge maandus ja lühisti.
- Katke kinni või blokeerige läheduses asetsevad voolu all olevad osad. Taasaktiveerimine toimub vastupidises järjekorras.
▶ Pidage silmas ka süsteemi teiste komponentide ühendusskeeme.
▶ Veenduge, et alati järgitaks asjakohaseid elektrieeskirju.
▶ Veenduge, et ohud tuvastataks ja võimalikke ohte välditaks.

Kasutaja ning volitatud töövõtjad peavad laadimissüsteemi ühendamisel ja käsitsemisel järgima riiklikke ohutuse ja tööohutuse eeskirju. Asjatundmatu kasutamine ning kasutusjuhendi eiramine:

• vôib ohustada teie elu;
• võib ohustada teie tervist;
- võib kahjustada laadimissüsteemi ja sõidukit.

⚠ Eluohltlik elektrilöögi korral!

Pingestatud detailide puudutamine võib põhjustada elektrilööki.

▶ Enne elektritööde alustamist tuleb elektritoide (230 V vahelduvvool) katkestada ja tökestada kogemata sisselülitamise võimalus.

⚠ Ülevaatus ja hooldus

Regulaarne ülevaatus ja hooldus on süsteemi ohutu ja keskkonnahoidliku töö eeltingimused.

Soovitame sõlmida tootjaga iga-aastase hoolduse ja ülevaatuse lepingu.

▶ Laske töid teha ainult vastava kvalifikatsiooniga eriala-ettevöttel.

▶ Körvaldage köik tuvastatud puudused viivitamatult.

- Laske töid teha ainult vastava kvalifikatsiooniga eriala-ettevöttel. - Körvaldage köik tuvastatud puudused viivitamatult.

Igat olukorda, mis erineb juhendis kirjeldatud tingimustest, peab hindama vastava kvalifikatsiooniga spetsialist. Heakskiidu korral peab spetsialist määrama hooldusnõuded, mis arvestavad kulumist konkreetset töörežiimi ning mis on kooskõlas riigis kehtivate ja kasutusest tulenevate standardite ja nõuetega.

2 A n d m e d t o o

Selle toote konstruktsioon ja tööparameetrid vastavad Euroopa direktiividele ja riigisisestele nõuetele.

CE Selle CE-märgisega deklareeritakse toote vastavust köigile kohalduvatele EL-i öigusaktidele, mis näevad ette selle märgise kasutamise.

Vastavusdeklaratsiooni terviktekst on saadaval internetis: www.boschhomecomfort.ee.

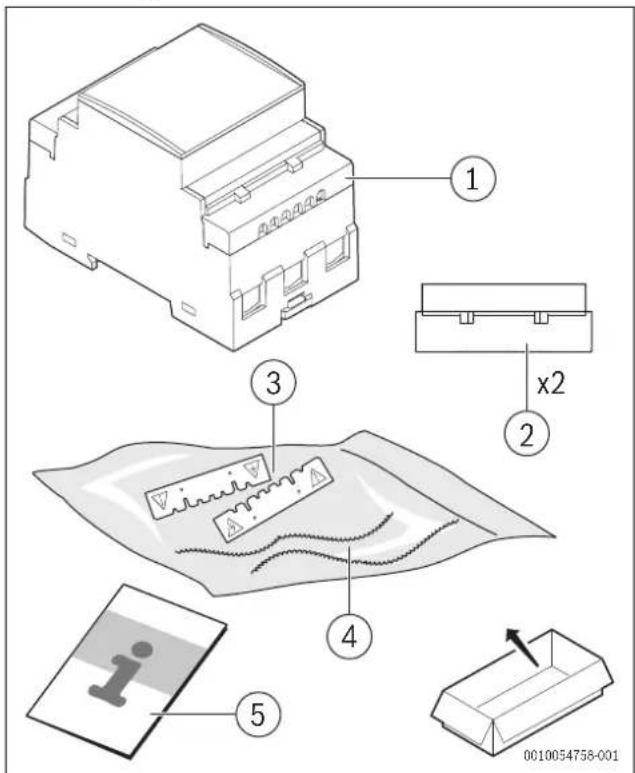

2.2 Tarnekomplekt

[1] Energiaarvesti
[2] Tihendatavad ühendusklemmide kattekorgid
[3] Ühendusklemmide kaitsekatted
[4] Plommimistraadid
[5] Paigaldusjuhend

2.3 Ülevaade

POWER METER 5000 1 2 3 N N ③ ① ② ④ 6 ⑤ 0010054070-001

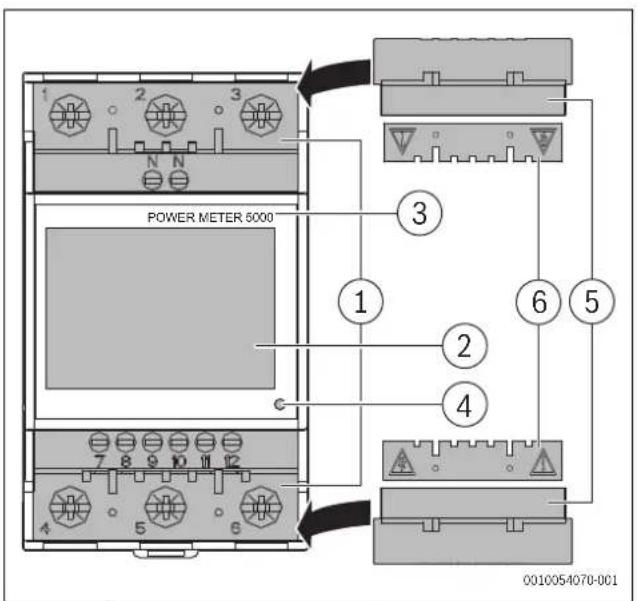

Joon. 128 Ülevaade
[1] Voolu ja side ühendusklemmid
[2] Taustavalgusega LCD-ekraan koos puutetundliku alaga
[3] Mudel
[4] LED
[5] Tihendatavad ühendusklemmide kattekorgid
[6] Ühendusklemmide kaitsekatted

1 k W h ! 123456.78 k W ! P 1234 Rx ! dPd 1234 k W ② ③ 0010054071-001

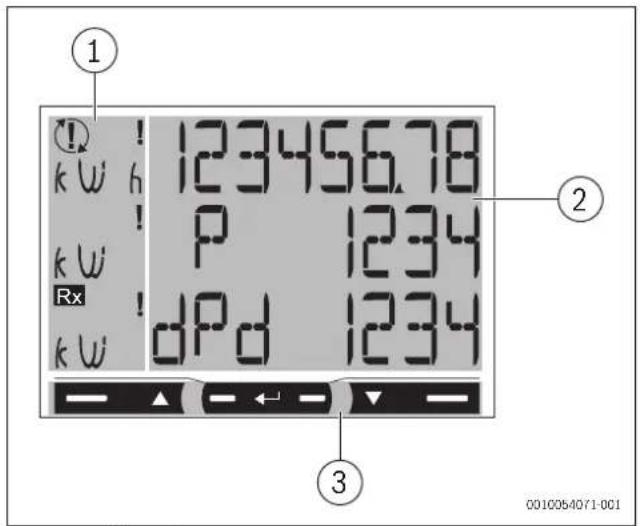

Joon. 129 Ülevaade
[1] Mööteühiku ja signaali ala
[2] Teatud jaotise infoga ala
[3] Käskluste ala

3 Enne paigaldamist

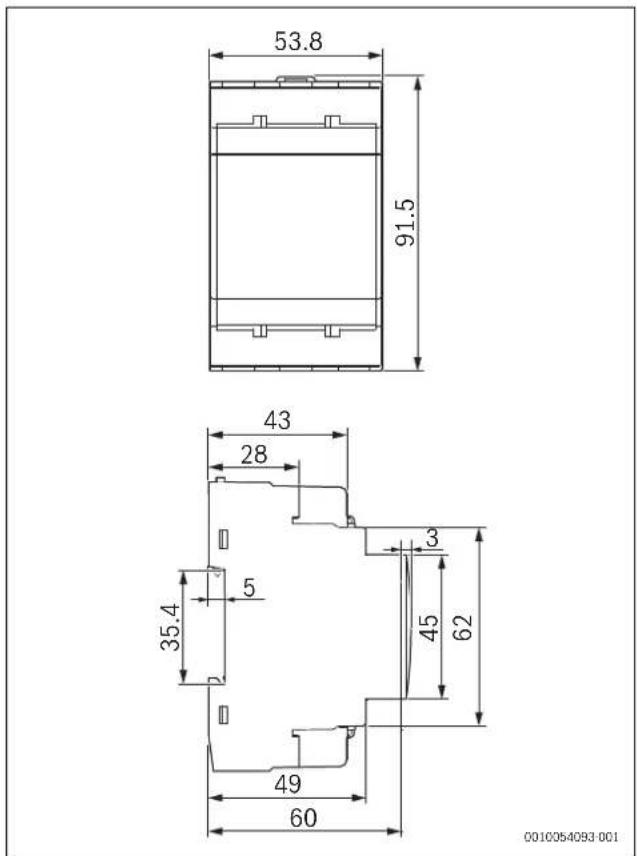

3.1 Toote möötmed Möötmed

53.8 91.5 43 28 3 5 35.4 45 62 49 60 0010054093 001

Joon. 130 Toote möötmed

3.2 Asukoht

Nõuded asukohale

Paigalduskoha valimisel arvestage järgmiste tingimustega.

▶ Paigaldage Power Meter 5000 kilbile vörguühenduse punkti lähedale.

TEATIS

Oht tootele

Eespool nimetatud juhiste eiramine võib põhjustada tootel kahjustusi ja talitlushäireid.

4 Paigaldamine

△ Ohutusteatis

Energia-analüsaatorit tohib paigaldada vaid kvalifitseeritud/volitatud personal.

HOIATUS

Osad on voolu all. Põletuste, südamerabanduse ja muude potentsiaalsete kehavigastuste oht

• Ühendage enne analüsaatori paigaldamist elektritoide ja elektrikoormus lahti.
  ▶ Kaitske ühendusklemme katetega.

HOIATUS

Elektrilöögi oht!

Juhtmete kaitsekate peab olema enne mis tahes sisend-/ väljundjuhtmete ühendamist õigesti paigaldatud.

▶ Pange juhtme metallist osa või otsahülss täielikult terminali.

4.1 Ühendusskeemid

Kolmefaasiline süsteem, 4 elektrijuhti

400 V TN (L1, L2, L3) 315 mA L1 ○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─● L2 ○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○ L3 ○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─● N ○─● 0010055640-001

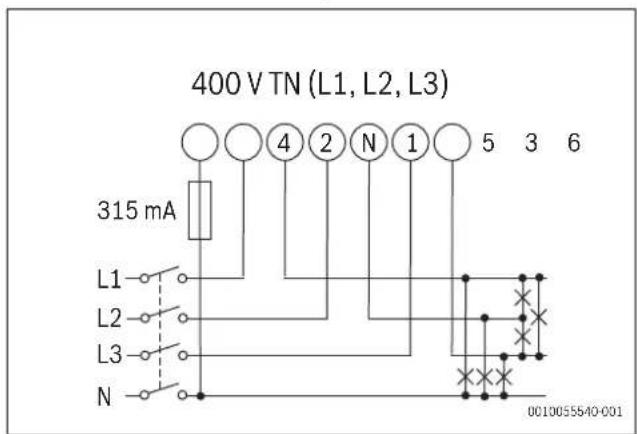

Joon. 131 Kolmefaasilise süsteemi graafik, 4 elektrijuhti (400 V TN)
▶ Paigaldage 315 mA kaitse, kui kohalikud eeskirjad seda nõuavad.

Kahefaasiline süsteem, 3 elektrijuhti

TN (L1, L2) 315 mA L1 L2 N 1N 2 4 0010055641-001

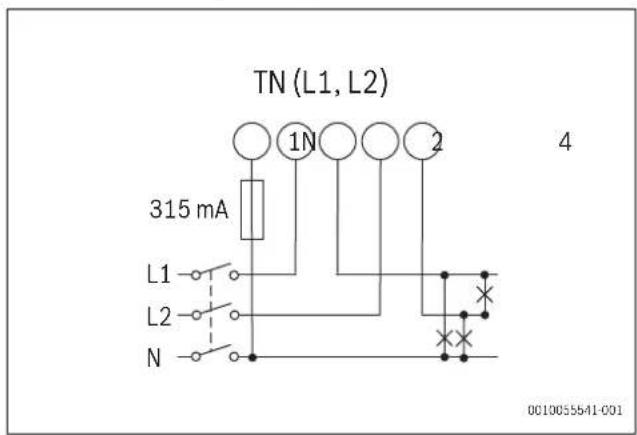

Joon. 132 Kahefaasilise süsteemi graafik, 3 elektrijuhti (TN)
▶ Paigaldage 315 mA kaitse, kui kohalikud eeskirjad seda nõuavad.

Kolmefaasiline süsteem, 3 elektrijuhti

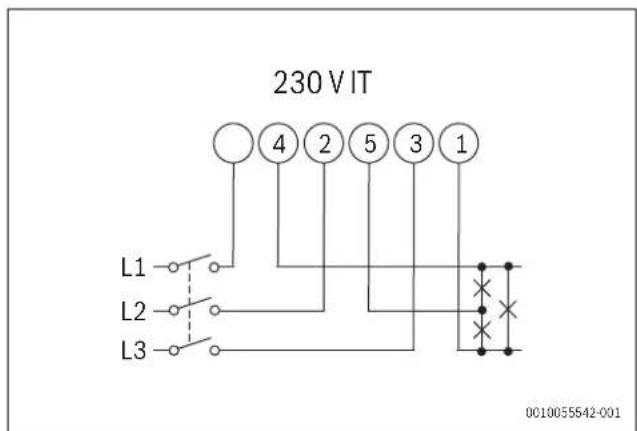

Joon. 133 Kolmefaasilise süsteemi graafik, 3 elektrijuhti (230 V IT)

Digitaalsisend

11 12 0010054073-001

Joon. 134 Digitaalsisendi graafik
Open contact Tariif 1
Closed contact Tariif 2

RS485 Modbus ülemseadmega


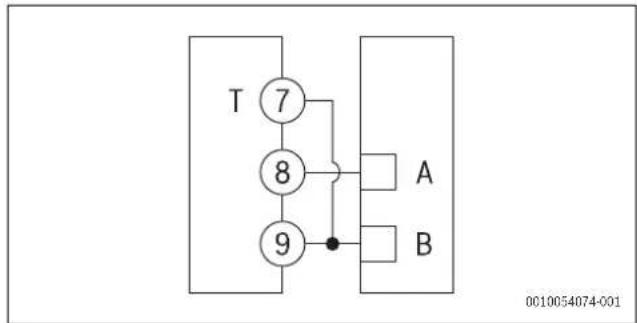

Joon. 135 RS485 Modbusi ülemseadme graafik

Lisaseadmed ühendatakse RS485-ga paralleelselt.

Jadaväljund tuleb ühendada ainult viimase vörguseadme ühendusklemmidega 9 ja 7 (T).
Kui ühendused on pikemad kui 1000 m, kasutage signaali repiiterit.
▶ Ühele siinile on võimalik ühendada ainult kuni 247 transiiverit.

4.2 Menüükaardi ülevaade

Joon. 136 Menüükaart

Menüü	Ala Funktsioon
1 Mõõteväärtuste menüü		Menüü sisselülitamisel kuvatakse vaikimisimõõteväärtusiLehti iseloomustab viide mõõteühikule
2 Parameetritemenüü		Selles menüüs kuvatakse parameetriteseadistamise lehtiSellele menüüle juurdepääsemiseks on vajasisselogimise parooli
3 Infomenüü Nendel menüü lehtedel kuvatakse infot jasaab parameetreid seadistada ilma paroolisisestamata

Tab. 101 Menüükaardi funktsioonid

4.3 Menüü käsklused

Menüü ülevaade

0010054086-001

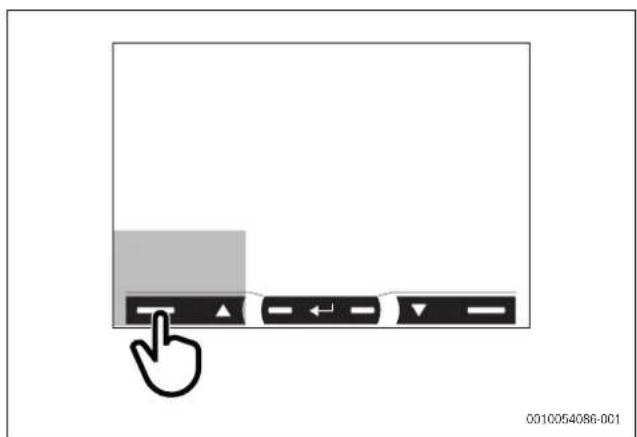

Joon. 137 Menüükuva

Navigeerimine Parameetri seadistused
Järgmise lehe kuvamine	Parameetri väärtuse suurendamineJärgmise väärtusega valiku kuvamine

Tab. 102 Menüü käskluste seadistused

Menüü ülevaade

0010054087-001

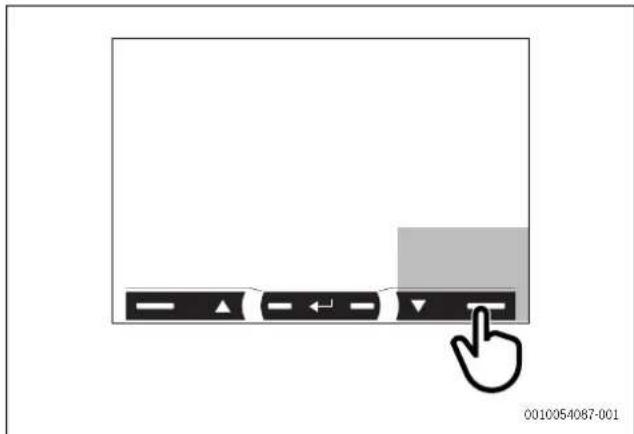

Joon. 138 Menüükuva

Navigeerimine Parameetri seadistused
Eelmise lehe kuvamine	Parameetri väärtuse vähendamineEelmise väärtusega valiku kuvamine

Tab. 103 Menüü käskluste seadistused

Menüü ülevaade

1.5s 0010054088-001

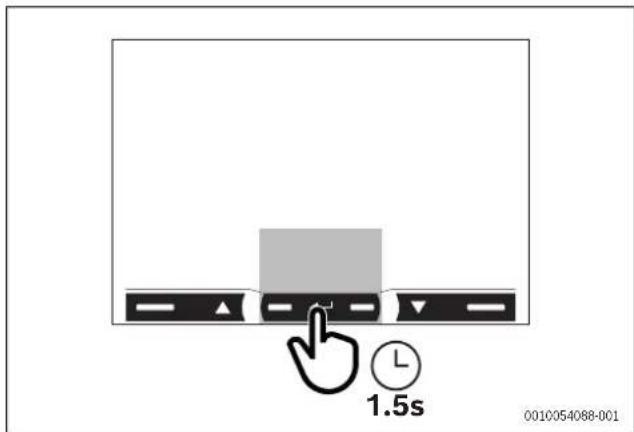

Joon. 139 Menüükuva

Navigeerimine Parameetri seadistused
Parameetrite menüü avamineParameetrite menüüst väljumine(leht End)	Väärtuse kinnitamineParameetri seadistuste leheavamine

Tab. 104 Menüü käskluste seadistused

Menüü ülevaade

1.5s 0010054089-001

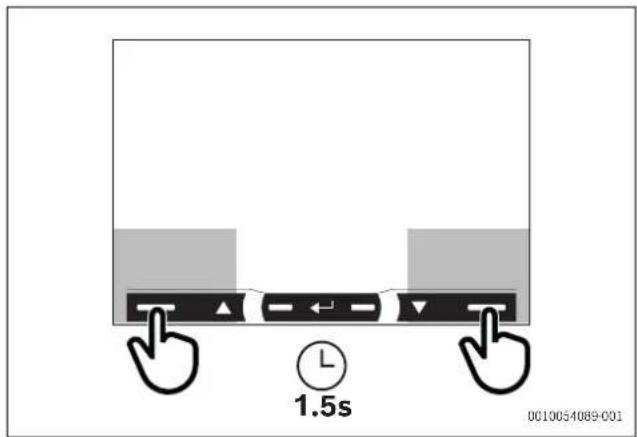

Joon. 140 Menüükuva

Navigeerimine Parameetri seadistused

Infomenüü avamineInfomenüüst väljumine

Vaikimisi parooli 0000 kiire kinnitamine

Tab. 105 Menüü käskluste seadistused

Kui seadet ei kasutata 120 s vältel, kuvatakse valikus HoMe seatud mõõteväärtuste lehte. Käsklus toimib ainult kaks korda vajutamisel.

Käskluste ala esimesel vajutamisel süttib näidiku taustavalgustus.

4.4 Parameetri seadistamine


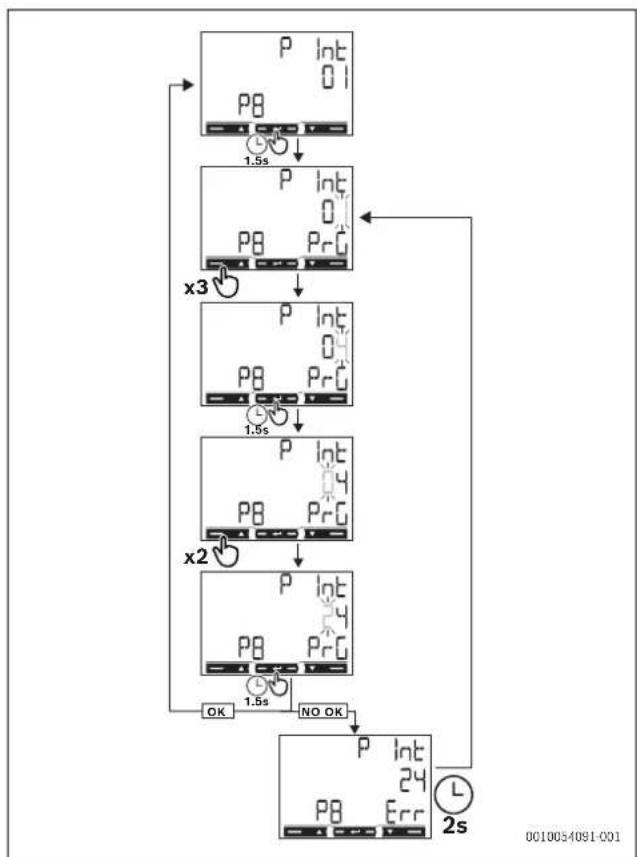

Joon. 141 Parameetri valimise protseduur

Parameetri P int=24 seadistamiseks on vaja teha järgmised toimingud.

• Esmalt kuvatav väärtus on praegune väärtus.

• Seadistused rakendatakse väärtuse kinnitamisel.

• Teate Prg kuvamise korral väärtust muudetakse.

• Teate Err kuvamise korral on seadistusväärtus vahemikust väljas.

• Kui väärtuse seadistamisel seadet 120 s jooksul ei kasutata, kuvatakse tiitellehte (P int) ja Prg kustub.

• Järgmise 120 s möödumisel kuvatakse taas valikus HoMe seatud möötevärtuste lehte.

4.5 Mööteväärtuste menüü

Kui kuvarežiim ja tariif on seadlistatud väärtustega Mode = Full, tariFF = ON, MEAsure = B, System = 3Pn, kuvatakse ekraanil köiki lehti vahemikus 00 kuni 19.

Kui seadistatud on kuvarežiimi ja tariifi vaikeväärtused (Mode = Full, tariFF = OFF, MEAsure = A, System = 3Pn), kuvatakse ainult lehed 00, 2, 3, 4, 5, 6, 8, 9, 12, 13, 14, 15, 16, 17, 18 ja 19.

Mööteväärtuste lehed

k w h 123456.78 00 k w h 123456.78 5 k w h 123456.78 10 k w h 123456.78 15 L1 L0.98 L2 -L0.98 L3 -C0.98 1 k w h - 12345 k w h 123456.78 6 k w h 123456.78 11 k w h 123456.78 16 L In 1234 L2n 1234 L3n 1234 2 k w h 123456.78 7 k w h - 1234 k w h 123456.78 12 k w h L1 12345 L2 12345 L3 12345 17 L I2 1234 L23 1234 L3I 1234 3 k w h 123456.78 8 k w h 123456.78 13 L I 123 L2 123 L3 123 18 L I 123 L2 123 A L3 123 4 k w h 123456.78 P 123 k w dnd 123 9 L I 12 L2 12 L3 12 19 L I 123 L2 123 K W L3 123

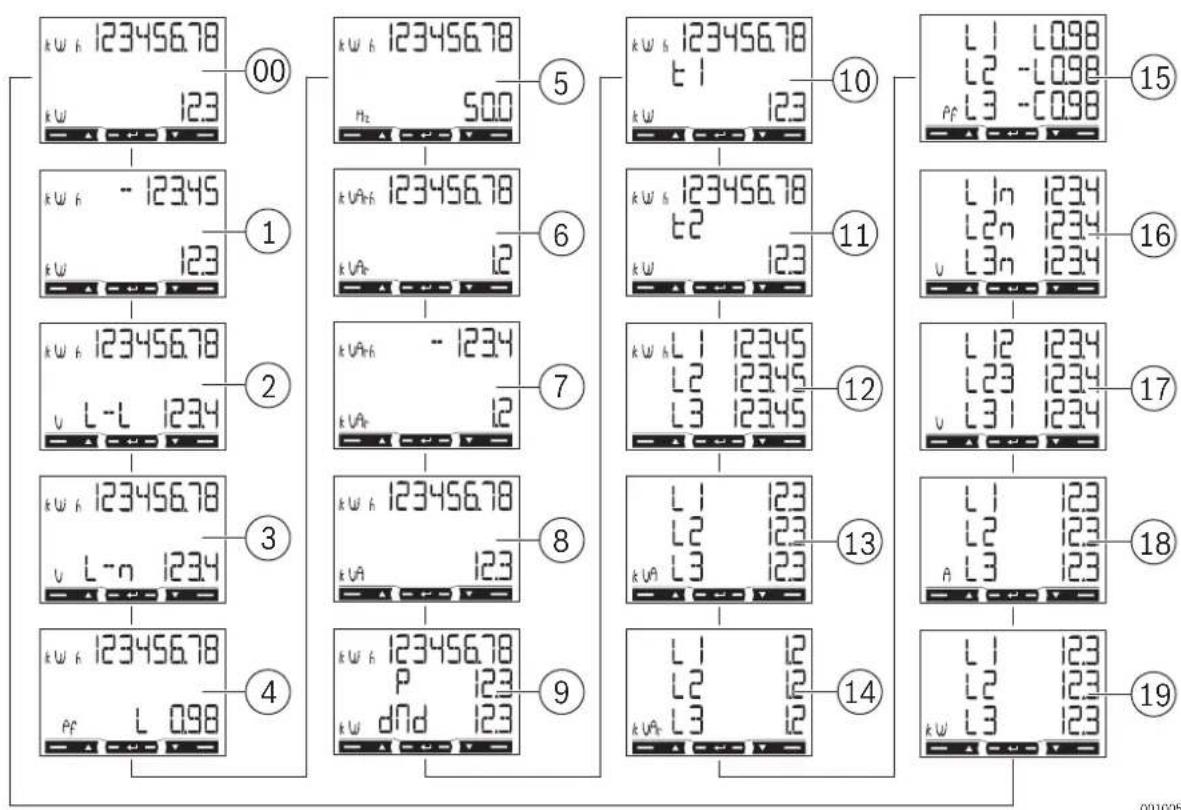

Joon. 142 Näidiku mööteväärtuste lehed

Lehed Kirjeldus

00	Kogu imporditud aktiivenergia ^1) Kogu aktiivvõimsus
01	Kogu eksporditud aktiivenergia ^2) Kogu aktiivvõimsus
02	Kogu imporditud aktiivenergia ^1) Süsteemi keskmine elektritoide
03	Kogu imporditud aktiivenergia ^1) Süsteemi keskmine faasipinge
04	Kogu imporditud aktiivenergia ^1) Võimsustegur (L = induktiivne, C = mahtuvuslik)
05	Kogu imporditud aktiivenergia ^1) Sagedus
06	Kogu imporditud reaktiivenergia ^1) Kogu reaktiivvõimsus
07	Kogu eksporditud reaktiivenergia ^2) Kogu reaktiivvõimsus
08	Kogu imporditud aktiivenergia ^1) Kogu näivenergia
09	Kogu imporditud aktiivenergia ^1) Määratud intervalli jaoks arvutatud keskmine nõutud võimsus (P = nõudlus). Väärtus jäab samaks kogu intervalli vältel. Esimese käivitusintervalli ajal on see 0.Viimasest lähtestamisest alates saavutatud maksimaalne nõutud võimsus (dMd = tippnõudlus)
10	Tariifiga 1 (t1) imporditud aktiivenergia. Kuvatakse ainult siis, kui tariifihaldus on sees (tariif = sees).Aktiivvõimsus
11	Tariifiga 2 (t2) imporditud kogu aktiivenergia. Kuvatakse ainult siis, kui tariifihaldus on sees (tariif = sees).Aktiivvõimsus

Tab. 106 Üldine mõõteväärtuste lehtede kirjeldus

1) Kui lihtne ühendus on sees, näitab see kogu imporditud aktiivenergia ja kogu imporditud reaktiivenergia parameetrite puhul (mõõteväärtus = A) kogu energiat ilma suunda arvesse võtmata.
^2) Kogu eksporditud aktiivenergia ja kogu eksporditud reaktiivenergia parameetrid näitavad, kas imporditud ja eksporditud energiat möödetakse eraldi (mööteväärtus = b).

Ühefaasiliste mööteväärtuste lehed

Faasi mõõteväärtuste lehed ja iga faasi kohta näidatud info sõltub analüüsitava süsteemi tüübist.

Lehed Kirjeldus

12 Imporditud aktiivenergia. Kui lihtne ühendus on sees (mööteväärtus = A), näitab see kogu energiat ilma suunda arvesse võtmata.
13 Näivvõimsus
14 Imporditud reaktiivenergia
15	Võimsustegur (L = induktiivne, C = mahtuvuslik)
16 Faasipinge
17 Elektritoide
18 Voolutugevus
19 Aktiivvõimsus

Tab. 107 Ühefaasiliste mööteväärtuste lehtede seadistused

Möötmise törked

Kui möödetud signaal ületab diagnostikaseadme lubatud piirid, kuvatakse kindel teade:

▶ EEE vilgub: mõõdetud väärtus on väljaspool piire.
▶ EEE sees: mõõteväärtus oleneb väärtusest, mis on väljaspool piire

Aktiivseid ja reaktiivseid energia mõõteväärtusi kuvatakse, kui need ei muutu.

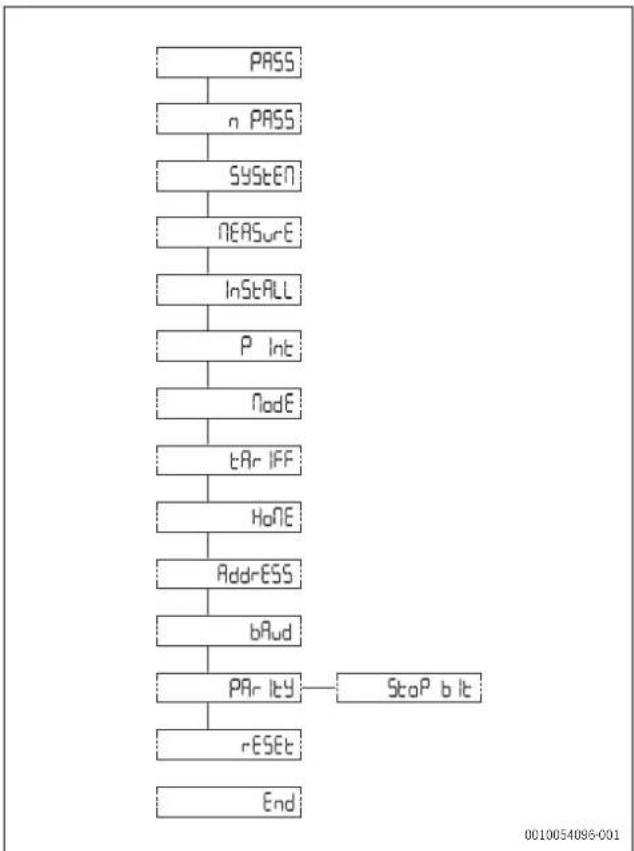

4.6 Parameetrite menüü

Jagatud lehtede ülevaade

Joon. 143 Näidiku parameetrite menüü

Vaikeväärtused on esile töstetud.

Tab. 108 Lehe seadistused

Lehed Kood Kirjeldus Väärtused
Jagatud lehtede seadistused
PASS	P1	Kehtiva parooli sisestamine	Kehtiv parool
nPASS	P2	Parooli muutmine	Neli numbrit (0000–9999)
SYStEM P3 Süsteemi tüüp			3Pn: kolmefaasiline süsteem, 4 elektrijuhti3P: kolmefaasiline süsteem, 3 elektrijuhti2P: kahefaasiline süsteem, 3 elektrijuhti
MEASurE P6 Möötmise tüüp			A: lihtne ühendus, möödab kogu energiat ilma suunda arvesse võtmatab: imporditud ja eksporditud energia möödetakse eraldi
InStALL	P7 Ühenduse kontroll		Sees: lubatudVäljas: keelatud
P int	P8	Keskmise võimsuse arvutamise intervall (minutites)	1–30
Lehed	Kood	Kirjeldus	Väärtused
MOdE P9 Kuvarežiim			Full:täisrežiimeasy:vähendatud režiimKuvamata mõõteväärtused edastatakse jadapordi kaudu
tArIFF P10 Tariifi haldamine			Sees:lubatudVäljas:keelatud
HoME P11		Mõõteväärtuste lehte kuvatakse, kui see valik on sisse lülitatud ja siis, kui seadet ei ole 120 sekundi vältel kasutatud	Täieliku kuvarežiimi jaoks (Mode = Full): 0-16-19Vähendatud kuvarežiimi jaoks (Mode = Easy): 0–3, 6, 7, 10, 11, 18Lehe koodi vt mõõteväärtuste menüüst (→ 142)
AddrESS	P14	Modbusi aadress	0-20-247
bAUd	P15	Modulatsioonikiirus (kbps)	9,6/19,2/38,4/57,6/115,2
PARITY	P16	Paarsus	Even/no
STOP bit	P16-2	Ainult siis, kui paarsus puudub. Stopp-bitt	1/2
rESET P17		Energiatariifi lubamise, maksimaalse nõutud võimsuse, osalise energia ja osalise reaktiivenergia lähtestamine (viimased kaks edastatakse ainult jadapordi kaudu)	No:lähtestamise tühistamineYes:lähtestamise lubamine
End	P18	Naasmine algsele mõõteväärtuste lehele	-

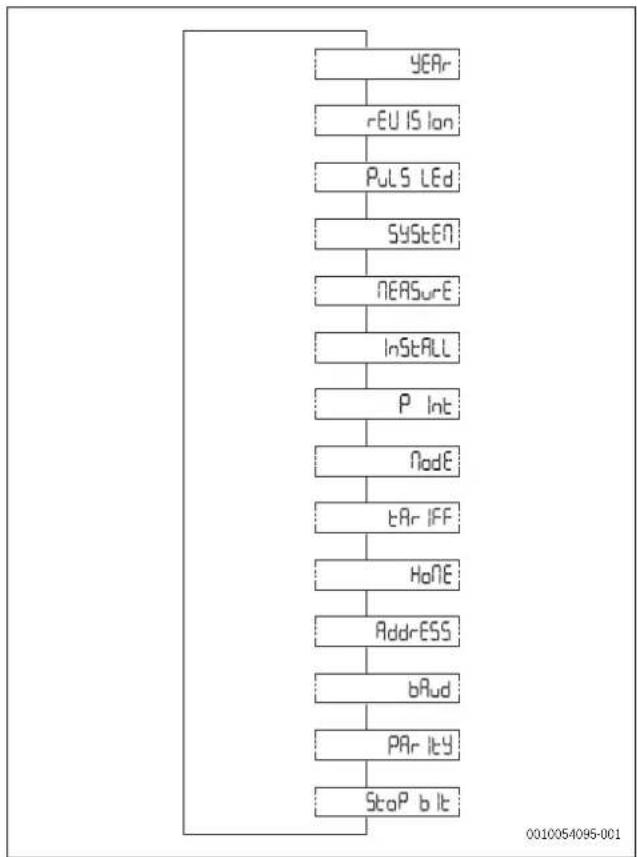

4.7 Infomenüü

Lehtede ülevaade

Joon. 144 Näidiku infomenüü

Leht	Kood	Kirjeldus
Jagatud lehtede seadistused
YEAr	InFO 1	Tootmisaasta
SErIAL n	InFO 2	Seerianumber, mis vastab esiküljele trükitud numbrile ilma esitäheta K
rEVISlon	InFO 3	Püsivara parandus – B.nn ^1)
PuLS Led	InFO 4	Eesmise LED-i pulseerimise kaal
SYStEM P3 Süsteemi tüüp
MEASurE	P6 Möötmise tüüp
InStALL	P7	Ühenduse kontrolli lubamine
P int	P8	Nõutud keskmise võimsuse arvutamise intervall
ModE	P9 Kuvarežiim
tArlFF	P10	Tariifi haldamise ja mis tahes kehtiva tariifi lubamine
HoME	P11	Mõõteväärtuste lehe määramine avaleheks
AddrESS	P14 Modbusi aadress
bAUd	P15 Modulatsioonikiirus
PArITY	P16 Paarsus
StoP bit P16-2	Stopp-bitt

1) nn: paranduse järjenumber (nt 00, 01, 02).
Tab. 109 Lehtede seadistused

5 Kasutuselevõtmine

5.1 Ühenduvus

5.1.1 LED-i tehnilised andmed

LED-i omadused
Pulseerimise kaal 1000 impulssi/kWh (EN50470-3, EN62052-11)
Kestus 90 ms
Värv Punane ja oranž

Tab. 110 LED-i omadused

5.1.2 LED-i olek

LED-näidikul Seisund
Vilkuv punane	1 impulss = 1 Wh
Oranž põleb	Kogu aktiivvõimsus on negatiivne.Juhtseadis töötab ainult siis, kui imporditud ja eksporditud energiat mõõdetakse eraldi (mõõteväärtus = b).

Tab. 111 LED-i olek

6 Ülevaatus ja hooldus

6.1 Seadme Power Meter 5000 puhastamine

TEATIS

Võimalik seadme kahjustamise oht!

Seadme puhastamiseks tehke järgmist.

• Kindlasti ärge kasutage agressiivseid puhastusvahendeid (nt petrooleeter, atsetoon, etanool, metüülpiirituse baasil klaasipuhasti, abrasiivsed ained või lahustid), kui puhastate seadet Power Meter 5000.
  ▶ Kindlasti kasutage puhastamiseks örnatoimelist puhastusvahendi lahust (nt nõudepesuvahend, neutraalne puhasti) ja näidiku jaoks pehmet niisutatud lappi.

7 T õ r g e t e k õ

7.1 Ühenduse kontroll

Diagnostikaseade kontrollib, kas ühendused on korras ja annab märku võimalikest tõrgetest. Kontrolli saab keelata installimise parameetriga, vt parameetrite menüüd (→ Joon. 143 "Näidiku parameetrite menüü").

7.1.1 Algsed eeldused

Kontroll põhineb mõnel mõõdetava süsteemi algsel eeldusel. Täpsemalt eeldatakse, et igat süsteemi faasi iseloomustab:

▶ koormus võimsusteguriga PF > 0,766 (< 40°) induktiivse puhul või võimsusteguriga PF > 0,996 (< 5°) mahtuvusliku puhul;
▶ vool on vähemalt vördne 10% väärtusega nimivoolust (65 A).

7.1.2 Juhtseadised ja signaalid

Alljärgnevalt on kasutamise järjekorras esitatud juhtseadised ja vastavad signaalid.

Signaal	Juhtimine
	Asjakohase faasi pingejärjestus.
	Voolu suund ^1) asjakohasest faasist.

1) Juhtseadis töötab ainult siis, kui imporditud ja eksporditud energiat möödetakse eraldi (mööteväärtus = b).

Tab. 112 Juhtseadiste ja signaalide loend

8 Keskkonna kaitsmine, kasutuselt körvaldamine

Keskkonnakaitse on üheks Bosch-grupi ettevõtete töö põhialuseks. Toodete kvaliteet, ökonoomsus ja loodushoid on meie jaoks võrdväärsë tähtsusega eesmärgid. Loodushoiu seadusi ja normdokumente järgitakse rangelt.

Keskkonna säästmiseks kasutame parimaid võimalikke tehnilisi lahendusi ja materjale, pidades samal ajal silmas ka ökonoomsust.

Pakend

Pakendid tuleb saata asukohariigi ümbertöötlussüsteemi, mis tagab nende optimaalse taaskasutamise.

Kõik kasutatud pakkematerjalid on keskkonnasäästlikud ja taaskasutatavad.

Vana seade

Vanad seadmed sisaldavad materjale, mida on võimalik taaskasutusse suunata.

Konstruktsiooniosi on lihtne eraldada. Plastid on vastavalt tähistatud. Nii saab erinevaid komponente sorteerida, taaskasutusse anda või kasutuselt kõrvaldada.

Vanad elektri- ja elektroonikaseadmed

See sümbol tähendab, et toodet ei tohi koos muude jäätmetega utiliseerida, vaid tuleb töötlemise, kogumise, taaskasutamise ja kasutuselt körvaldamise jaoks viia jäätmekogumispunktidesse.

Sümbol kehtib riikidele, millel on elektroonikaromude

eeskirjad, nt normdokumentatsioon Euroopa direktiiv 2012/19/EÜ elektri- ja elektroonikaseadmetest tekkinud jäätmete kohta. Need eeskirjad seavad raamtingimused, mis kehtivad erinevates riikides vanade elektroonikaseadmete tagastamisele ja taaskasutamisele.

Kuna elektroonikaseadmed võivad sisaldada ohtlikke materjale, tuleb need vastutustundlikult taaskasutada, et muuta võimalikud keskkonnakahjud ja ohud inimtervisele võimalikult väikseks. Peale selle on elektroonikaromude taaskasutus panus looduslike ressursside säästmisesse.

Lisateabe saamiseks vanade elektri- ja elektroonikaseadmete keskkonnasõbraliku kasutuselt kõrvaldamise kohta pöörduge kohapealse pädeva ametiasutuse, teie jäätmekäitlusettevõtte või edasimüüja poole, kellel toote ostsite.

Lisainfot leiate:

9 Andmekaitsedeklaratsioon

Meie, Robert Bosch OÜ, Kesk tee 10, Jüri alevik, 75301 Rae vald, Harjumaa, Estonia, töötleme toote- ja paigaldusteavet, tehnilisi ja kontaktandmeid, sideandmeid, toote registreerimise ja kliendiajaloo andmeid, et tagada toote funktsioneerimine (isikuandmete kaitse üldmääruse artikli 6 löike 1

esimese lause punkt b), täita oma tootejärelevalve kohustust ning tagada tooteohutus ja turvalisus (isikuandmete kaitse üldmääruse artikli 6 lõike 1 esimese lause punkt f), kaitsta oma õigusi seoses garantii ja toote registreerimise küsimustega (isikuandmete kaitse üldmääruse artikli 6 lõike 1 esimese lause punkt f), analüüsida oma toodete levitamist ning pakkuda individuaalset teavet ja pakkumisi toote kohta (isikuandmete kaitse üldmääruse artikli 6 lõike 1 esimese lause punkt f). Selliste teenuste nagu müügi- ja turundusteenused, lepingute haldamine, maksete korraldamine, programmeerimine, andmehoid ja klienditoe teenused osutamiseks võime tellida ja edastada andmeid välistele teenuseosutajatele ja/või Boschi sidusettevõtetele. Mõnel juhul, kuid ainult siis, kui on tagatud asjakohane andmekaitse, võib isikuandmeid edastada väljaspool Euroopa Majanduspiirkonda asuvatele andmesaajatele. Täiendav teave esitatakse nõudmisel. Meie andmekaitsevolinikuga saate ühendust võtta aadressil: Data Protection Officer, Information Security and Privacy (C/ISP), Robert Bosch GmbH, Postfach 30 02 20, 70442 Stuttgart, GERMANY.

Teil on õigus oma konkreetsest olukorrast lähtudes või isikuandmete töötlemise korral otseturunduse eesmärgil esitada igal ajal vastuväiteid oma isikuandmete töötlemise suhtes, mida tehakse isikuandmete kaitse üldmääruse artikli 6 lõike 1 esimese lause punkti f kohaselt. Oma õiguste kasutamiseks palume võtta meiega ühendust e-posti aadressil

[e-mail]. Täiendava teabe saamiseks palume kasutada QR-koodi.

10 Tehnilised andmed

10.1 Tehnilised andmed

Omadused Ühik Power Meter 5000
Elektriandmed
Võimsus – Enesetoide (mõõdetud pinge kaudu)
Tarbimine	W	≤ 1
	VA	≤ 10
Baasvool A 5
Maksimaalne vool (pidev) A 65
Minimaalne vool A 0,25
Käivitusvool A 0,02
Talitluspinge	-	AV2: 208-400 V L-L ac (elektritoide)
Sagedus	Hz	45–65 Hz
Täpsusklass	-	Aktiivenergia: klass 1 (EN62053-21)
	-	Reaktiivenergia: klass 2 (EN62053-23)
Keskkonnaandmed
Töötemperatuur	°C	-25 kuni +65
	°F	-13 kuni +149
Hoiutemperatuur	°C	-30 kuni +80
	°F	-22 kuni +176
Suhteline öhuniiskus.1)	- 0–90% mittekondenseeruv temperatuuril 40 °C
Väljundite tehnilised andmed
Modbus RS485 pordi väljund	-	Modbus RTU protokoll
Üldised omadused
Klemmid	mm2	1–6: ristlõige 2,5–16 mm2, jõumoment 2,8 Nm
	mm2	7–12, N: ristlõige 1,5 mm2, jõumoment 0,4 Nm
Kaitseaste	-	Esikülg: IP51
	-	Ühendusklemmid: IP20
Mõõtmed	mm	(K x L x S) 91 x 54 x 63

1) ette nähtud kasutamiseks üksnes siseruumides
Tab. 113 Tehnilised andmed
