HASZNÁLATI ÚTMUTATÓ EAS 750 IKRA

Üzembe helyezés elõtt olvassuk el a kezelési útmutatót! Kezelesi Utasistas - Az eredeti használati utasítás fordítása

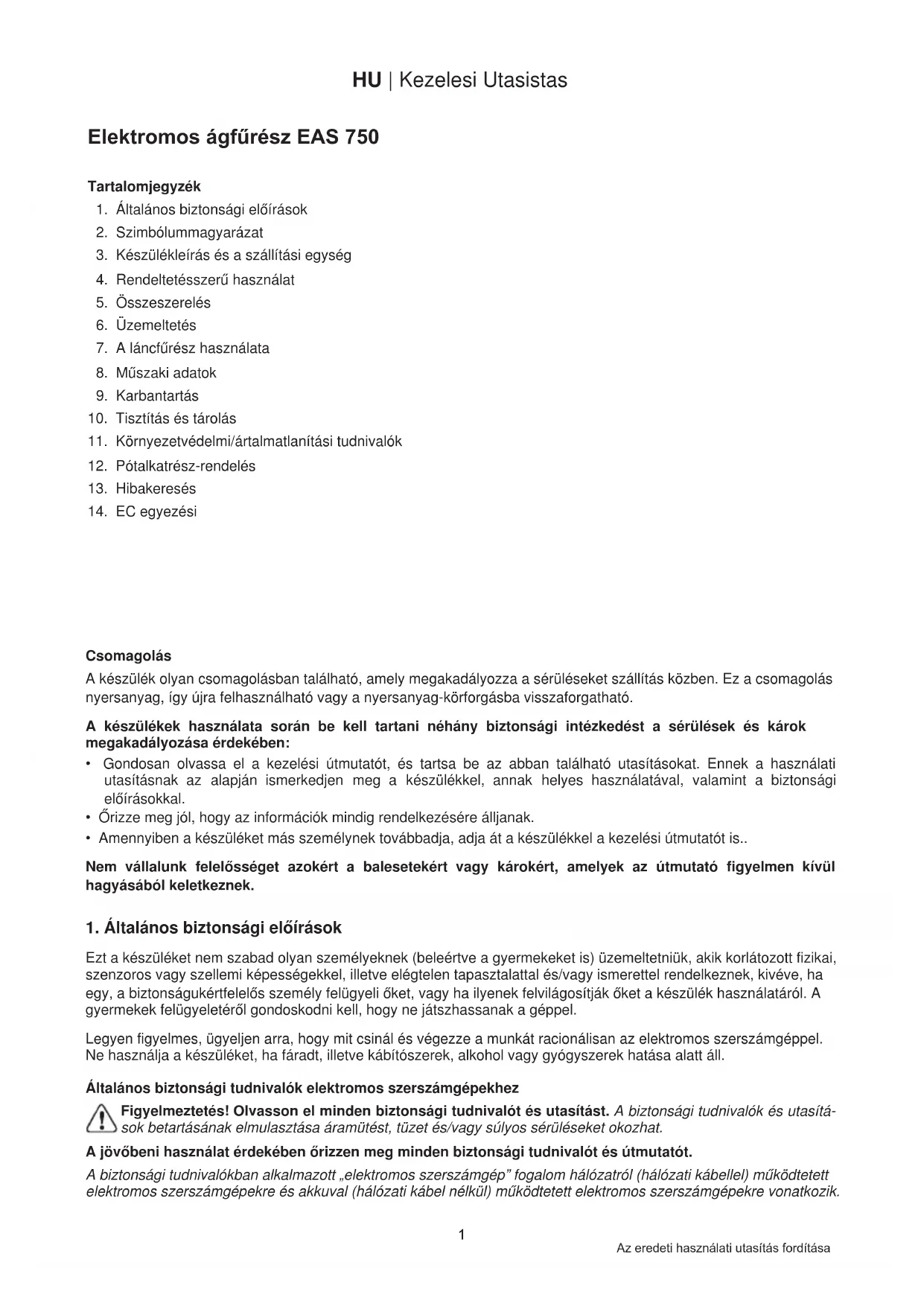

Elektromos ágfűrész EAS 750 Tartalomjegyzék

1. Általános biztonsági előírások

2. Szimbólummagyarázat

3. Készülékleírás és a szállítási egység

4. Rendeltetésszerű használat

7. A láncfűrész használata

10. Tisztítás és tárolás

11. Környezetvédelmi/ártalmatlanítási tudnivalók

12. Pótalkatrész-rendelés

Csomagolás A készülék olyan csomagolásban található, amely megakadályozza a sérüléseket szállítás közben. Ez a csomagolás nyersanyag, így újra felhasználható vagy a nyersanyag-körforgásba visszaforgatható. A készülékek használata során be kell tartani néhány biztonsági intézkedést a sérülések és károk megakadályozása érdekében:

• Gondosan olvassa el a kezelési útmutatót, és tartsa be az abban található utasításokat. Ennek a használati utasításnak az alapján ismerkedjen meg a készülékkel, annak helyes használatával, valamint a biztonsági előírásokkal.

• Őrizze meg jól, hogy az információk mindig rendelkezésére álljanak.

• Amennyiben a készüléket más személynek továbbadja, adja át a készülékkel a kezelési útmutatót is.. Nem vállalunk felelősséget azokért a balesetekért vagy károkért, amelyek az útmutató figyelmen kívül hagyásából keletkeznek.

1. Általános biztonsági előírások

Ezt a készüléket nem szabad olyan személyeknek (beleértve a gyermekeket is) üzemeltetniük, akik korlátozott fizikai, szenzoros vagy szellemi képességekkel, illetve elégtelen tapasztalattal és/vagy ismerettel rendelkeznek, kivéve, ha egy, a biztonságukértfelelős személy felügyeli őket, vagy ha ilyenek felvilágosítják őket a készülék használatáról. A gyermekek felügyeletéről gondoskodni kell, hogy ne játszhassanak a géppel. Legyen figyelmes, ügyeljen arra, hogy mit csinál és végezze a munkát racionálisan az elektromos szerszámgéppel. Ne használja a készüléket, ha fáradt, illetve kábítószerek, alkohol vagy gyógyszerek hatása alatt áll. Általános biztonsági tudnivalók elektromos szerszámgépekhez Figyelmeztetés! Olvasson el minden biztonsági tudnivalót és utasítást. A biztonsági tudnivalók és utasítá- sok betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat. A jövőbeni használat érdekében őrizzen meg minden biztonsági tudnivalót és útmutatót. A biztonsági tudnivalókban alkalmazott „elektromos szerszámgép” fogalom hálózatról (hálózati kábellel) működtetett elektromos szerszámgépekre és akkuval (hálózati kábel nélkül) működtetett elektromos szerszámgépekre vonatkozik. Az eredeti használati utasítás fordításaHU | Kezelesi Utasistas

1) Munkahelyi biztonság

a) Munkaterületét mindig tartsa tisztán és jól megvilágítva. A rendetlenség vagy a megvilágítatlan munkaterü- letek balesetekhez vezethetnek. b) Ne dolgozzon az elektromos szerszámgéppel robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók. Az elektromos szerszámgépek szikrákat hoznak létre, melyek meggyújthatják a port vagy a gőzöket. c) Az elektromos szerszámgép használata közben tartsa távol a gyermekeket és az egyéb személyeket. Ha elvonják a figyelmét, elveszítheti a készülék feletti uralmat.

2) Elektromos biztonság

a) Az elektromos szerszámgép csatlakozó dugójának passzolnia kell a dugaszoló aljzatba. A dugót semmi- lyen módon sem szabad módosítani. Ne használjon adapter dugókat védőföldelt elektromos készülékek- kel együtt. A módosítás nélküli dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát. b) Kerülje teste érintkezését a földelt felületekkel, mint pl. csövekkel, fűtőtestekkel, tűzhelyekkel és hűtő- szekrényekkel. Megnő az áramütés veszélyének kockázata, ha az Ön teste földelve van. c) A készüléket tartsa távol esőtől és nedvességtől. Nő az áramütés kockázata, ha víz hatol be az elektromos készülékbe. d) Ne használja a kábelt rendeltetésétől eltérő célokra, a készülék hordozásához, felakasztásához vagy a dugó dugaszoló aljzatból történő kihúzásához. Tartsa távol a kábelt hőtől, olajtól, éles peremektől vagy mozgásban lévő készülékelemektől. A sérült vagy összegabalyodott kábelek növelik az áramütés kockázatát. e) Ha egy elektromos szerszámgéppel a szabadban akar dolgozni, csak olyan hosszabbító kábelt használ- jon, amely kültérben történő használatra is engedélyezett. A kültéri használatra alkalmas hosszabbító kábel alkalmazása csökkenti az áramütés kockázatát. f) Ha elkerülhetetlen egy elektromos szerszámgép nedves környezetben történő használata, alkalmazzon hibaáramvédő kapcsolót. A hibaáramvédő kapcsoló használata csökkenti az áramütés kockázatát.

3) Személyek biztonsága

a) Legyen figyelmes, ügyeljen arra, hogy mit csinál és az elektromos szerszámgéppel végezze a munkát ra- cionálisan. Soha ne használjon elektromos szerszámgépet, ha fáradt, illetve kábítószerek, alkohol vagy gyógyszerek hatása alatt áll. Egy elektromos szerszámgép használata közben egyetlen figyelmetlen pillanat is komoly sérülésekhez vezethet. b) Hordjon személyi védőfelszerelést és mindig egy védőszemüveget. A személyi védőfelszerelés, úgymint a pormaszk, a csúszásálló biztonsági cipők, a védősisak vagy a hallásvédő viselése, az elektromos szerszámgép mindenkori fajtája és alkalmazása függvényében, csökkenti a sérülések kockázatát. c) Kerülje a véletlen üzembe helyezést. Győződjön meg arról, hogy az elektromos szerszámgép ki van kapcsolva, mielőtt áramellátásra és/vagy akkura csatlakoztatja, felemeli vagy hordozza. Balesetekhez ve- zethet, ha a készülék hordozása közben a kapcsolón tartja az ujját vagy a készüléket bekapcsolva csatlakoztatja az áramellátásra. d) Az elektromos szerszámgép bekapcsolása előtt távolítsa el a beállító szerszámokat vagy a csavarkulcso- kat. A forgó készülékrészekben lévő szerszám vagy kulcs sérülésekhez vezethet. e) Kerülje az abnormális testtartást. Gondoskodjon a stabil álló helyzetről és mindenkor tartsa meg egyen- súlyát. Így váratlan helyzetekben jobban tudja kontrollálni az elektromos szerszámgépet. f) Viseljen megfelelő ruházatot. Ne viseljen bő ruházatot vagy ékszereket. Haját, ruházatát és kesztyűit tart- sa távol a mozgásban lévő alkotóelemektől. A mozgásban lévő alkotóelemek behúzhatják a laza ruházatot, az ékszereket vagy a hosszú hajat. g) Ha lehetőség van porszívó és porgyűjtő szerkezetek felszerelésére, győződjön meg arról, hogy azok csatlakoztatva vannak és alkalmazásuk szabályszerűen történik. Porelszívó alkalmazása csökkentheti a por miatti veszélyeztetést.

4) Az elektromos szerszámgép alkalmazása és kezelése

a) Ne terhelje túl a készüléket. Munkájához használja az annak megfelelő elektromos szerszámgépet. A megfelelő elektromos szerszámgéppel jobban és biztonságosabban dolgozhat a megadott teljesítménytarto- mányban. b) Ne használjon olyan elektromos szerszámgépet, melynek meghibásodott a kapcsolója. A nem be- vagy kikapcsolható elektromos szerszámgép veszélyes és meg kell javíttatni. c) Húzza ki a dugót a dugaszoló aljzatból és/vagy vegye ki az akkut, mielőtt beállításokat végez a készü- léken, tartozékelemeket cserél vagy elrakja a készüléket. Ez az óvintézkedés megakadályozza a készülék véletlen beindulását. d) A használaton kívül lévő elektromos szerszámgépek tárolása gyermekek által el nem érhető helyen történjen. Ne engedje, hogy olyan személyek használják a készüléket, akik azt nem ismerik és jelen uta- sításokat nem olvasták el. Az elektromos szerszámgépek veszélyesek, ha azokat tapasztalatlan személyek használják.HU | Kezelesi Utasistas

e) A készüléket ápolja gondosan. Ellenőrizze, hogy a készülék mozgatható alkotóelemei kifogástalanul működjenek és ne szoruljanak, illetve hogy ne legyenek eltörve vagy olyan mértékben megsérülve alko- tóelemek, hogy az csorbítsa az elektromos szerszámgép működését. A készülék használata előtt a sérült alkotóelemeket javíttassa meg. Számos baleset rosszul karbantartott elektromos szerszámgépekre vezethető vissza. f) A vágószerszámokat tartsa élesen és tisztán. A gondosan ápolt, éles vágóélekkel rendelkező vágószerszá- mok kevésbé szorulnak be és könnyebben vezethetők. g) Az elektromos szerszámgépeket, a tartozékokat, a behelyezhető szerszámokat stb. alkalmazza jelen utasításoknak megfelelően és úgy, ahogyan az e speciális készüléktípus esetében elő van írva. Eközben legyen figyelemmel a munkafeltételekre és a kivitelezendő tevékenységre. Az elektromos szerszámgépek rendeltetés szerinti alkalmazásoktól eltérő célra történő használata veszélyes szituációkat teremthet.

a) Elektromos szerszámgépe javíttatásához csak szakképzett szakszemélyzetet és csak eredeti pótalkatré- szeket vegyen igénybe. Ezzel biztosított, hogy a készülék biztonságos marad. Készülékspecikus biztonsági útmutatók

• Járó fűrész mellett minden testrészét tartsa távol a fűrészlánctól. A fűrész beindítása előtt győződjön meg arról, hogy fűrészlánc semmihez nem ér hozzá. Egy láncfűrésszel végzett munka során egyetlen figyelmetlen pillanat elég ahhoz, hogy a fűrészlánc elkapja a ruházatot vagy a testrészeket.

• A láncfűrészt mindig jobb kezével a hátsó nyélnél, bal kezével pedig az elülső nyélnél fogva tartsa. A lánc- fűrész fordított munkahelyzetben történő tartása növeli a sérülések kockázatát, ezért alkalmazni tilos.

• Hordjon védőszemüveget és fülvédőt. Javasolt további, a fejet, a kezeket és a lábakat védő felszerelés. A megfelelő védőruházat csökkenti a repkedő forgácsokból és a fűrészlánc véletlen megérintéséből kiinduló sérülésveszélyt.

• A láncfűrésszel ne dolgozzon fán állva. Láncfűrészek fákon történő működtetése esetén sérülésveszély áll fenn.

• Mindig ügyeljen a stabil álló helyzetre és csak akkor használja a láncfűrészt, ha szilárd, biztonságos és egyenes aljzaton áll. A csúszós aljzatok vagy instabil állófelületek (mint pl. létrák) az egyensúly elvesztéséhez vagy a láncfűrész feletti kontroll elvesztéséhez vezethetnek.

• Egy feszültség alatt álló gally vágása során számítson arra, hogy az visszarúgózik. Ha a farostokban rejlő feszültség felszabadul, a megfeszülő gally eltalálhatja a kezelőszemélyt és/vagy a láncfűrész feletti kontroll el- vesztéséhez vezethet.

• Legyen különösen óvatos a második koronaszint és fiatal fák vágása közben. A vékony anyag beakadhat a fűrészláncba és Önhöz csapódhat, vagy egyensúlya elvesztését okozhatja.

• A láncfűrészt az elülső nyélnél fogva hordozza kikapcsolt állapotban, a fűrészláncnak testével ellenkező irányba kell néznie. A láncfűrész szállítása vagy tárolása során mindig húzza fel a védőburkolatot. A lánc- fűrésszel való gondos bánásmód csökkenti a járó fűrészlánc véletlen megérintésének valószínűségét.

• Vegye figyelembe a kenésre, a láncfeszítésre és a tartozékok cseréjére vonatkozó utasításokat. A szaksze- rűtlenül feszített vagy kent fűrészlánc elszakadhat vagy növelheti a visszacsapás kockázatát.

• Tartsa a nyeleket szárazon, tisztán, valamint olajtól és zsírtól mentesen. A zsíros, olajos nyelek csúszósak és a kontroll elvesztését okozzák.

• Csak fát fűrészeljen. A láncfűrészt ne használja olyan munkákhoz, melyekre nem rendeltetett - Példa: Ne használja a láncfűrészt műanyagok, falazatok vagy nem fából készült építőanyagok fűrészeléséhez. A láncfűrész nem rendeltetésszerű munkákhoz történő alkalmazása veszélyes szituációkat teremthet.

• Soha ne próbáljon meg nem teljes gépet használni, vagy egy olyan gépet, amelyen nem engedélyezett változtatást hajtottak végre.

• Ezek a készülékek nem valók arra, hogy csekély tapasztalattal rendelkező és/vagy tudás nélküli személyek has- ználják, vagy korlátozott zikai, érzékelési vagy szellemi képességű emberek üzemeltessék, kivéve, ha ezek egy, a biztonságért felelős személy által felügyelve lesznek, vagy tőle utasításokat kaptak arra nézve, hogy ezeket a készülékeket hogy kell használni.

• Kiskorúak 16 év alatt nem kezelhetik a készüléket.

• El kell kerülni, hogy a készülék rossz időjárási körülmények között legyen használva, különösen villámlás esetén. Figyelmeztetés! Egy szerszám kitágított használata a használót rázkódásnak teszi ki, ami fehér ujj jelenséghez (Raynaud-szindróma) vagy karpális-alagút-szindrómához vezethet. Ez az állapot csökkenti a kéz azon képességét, hogy hőmérsékleteket érezzen és szabályozzon, tompaságot és hőérzékeléseket okoz és ideg- és keringési zavarokhoz és szövetelhaláshoz vezethet.HU | Kezelesi Utasistas

Nem minden faktor, amely fehér ujj jelenséghez vezet, ismert, de hideg időjárás, dohányzás és olyan betegségek, amelyek ereket és a vérkeringést érintik, illetve nagy ill. sokáig tartó terhelések rázkódások miatt a fehér ujj jelenség keletkezésének faktoraiként ismeretesek. Vegye gyelembe a következőket, hogy a fehér ujj jelenség és a karpális alagút szindróma kockázatát csökkentse:

• Viseljen kesztyűt és tartsa melegen kezeit.

• Tartsa a készüléket jól karvab. Egy szerszám laza komponensekkel vagy sérült vagy elhasznált tompítókkal na- gyobb rezgésekre képes.

• Mindig tartsa szorosan a markolatot, de ne fogja mindig át a kézi fogantyút túlzott nyomással. Tartson sok szünetet. Minden fent nevezett intézkedés sem zárhatja ki a fehér ujj jelenség és a karpális alagút szindróma kockázatát. Hoss- zan tartó és rendszeres használóknak ezért javasoljuk, hogy a kezeik és ujjaik állapotát pontosan tartsák szemmel. Haladéktalanul keressen fel egy orvost, ha az egyik fenti tünet fellépne.HU | Kezelesi Utasistas

2. Szimbólummagyarázat

Ezen az elektromos készüléken a következő szimbólumok alkalmazására került sor. A szimbólumok helyes értelmezésével biztosítható az elektromos készülék biztonságos és hatékony használata.

SZIMBÓLUM MAGYARÁZAT

Üzembe helyezés és minden karbantartási, szerelési és tisztítási munka előtt gondosan olvassa el a használati utasítást. Az elektromos készülék beindítása előtt vegyen fel védősisakot, védőszemüveget és hallásvédőt. A készülék üzemeltetése közben viseljen szilárd csizmát és kesztyűt. Feltétlenül viseljen megfelelő, szorosan illeszkedő védőruházatot. A hálózati tápkábel vagy a hosszabbítókábel sérülése esetén azonnal húzza ki az elektromos csatlakozót. Az elektromos készüléket nem szabad esőben használni vagy eső hatásának kitenni. II-es védelmi osztály Igazolt, hogy az elektromos készülék összhangban van az Európai Közösség irányelveivel. A kiselejtezett elektromos eszközöket és más elektrotechnikai és elektromos termékeket külön kell összegyűjteni, majd környezetbarát újrahasznosításra el kell szállítani. Az áram alatt lévő vezetékektől tartson legalálbb 10 méteres távolságot. Fennáll az áramütés miatti életveszély!HU | Kezelesi Utasistas

3. Készülékleírás és a szállítási egység

1. Hálózati tápvezeték

2. Kábel-tehermentesítő

7. Teleszkóp-gyorsrögzítő

9. Lánckerék burkolata

10. Olajtartály zárókupakja

11. Többfunkciós szerszám

14. Bekapcsolásrögzítő

4. Rendeltetésszerű használat

A teleszkópos nyéllel rendelkező láncfűrész fák ágainak levágására készült. A láncfűrész nem alkalmas fűrészelési munkákra és fakivágásra, valamint a fától eltérő egyéb anyagok fűrészelésére. Kérjük, vegye figyelembe, hogy készülékünk rendeltetése szerint nem alkalmas ipari, kisipari vagy kézműipari felhasználásra. Nem vállalunk semmilyen felelősséget, ha a készüléket ipari, kisipari vagy kézműipari üzemekben, illetve ezekhez hasonló tevékenységekre használják..

Figyelem! Csak akkor csatlakoztassa a láncfűrészt az elektromos hálózathoz, ha az teljesen összeszerelt állapotban van és a láncfeszesség beállítása megtörtént. A sérülések elkerülése érdekében mindig viseljen védőkesztyűt, amikor a láncfűrésszel dolgozik.

5.1 A vezetőlap és a láncfűrész összeszerelése

Gondosan csomagoljon ki minden alkatrészt, és ellenőrizze azok hiánytalanságát. (1. ábra)

• Lazítsa meg a lánckerék burkolatának rögzítőcsavarját. (2. ábra)

• Vegye le a lánckerék burkolatát.

• A láncot az ábrázolt módon helyezze a vezetőlapon körbefutó vájatra. (3. ábra/A poz.)

• A vágófogaknak a vezetõlap felsõ részén elõre irányba kell mutatniuk

• A vezetőlapot és a láncot az ábrázolt módon helyezze be a láncfűrész befogójába. (4. ábra) Ehhez a láncot vezesse a kis fogaskerék körül, és akassza be a vezetőlapot a láncfeszítő csapba.

• Helyezze fel a lánckerék burkolatát, majd a rögzítőcsavarral erősen rögzítse azt. (5. ábra) Figyelem! A rögzítőcsavart csak a láncfeszesség beállítása után (lásd az 5.2 részt) húzza meg véglegesen.

5.2 A fűrészlánc feszítése

Figyelem! A beállítási munkák előtt mindig húzza ki a hálózati tápkábelt. A sérülések elkerülése érdekében mindig viseljen védőkesztyűt, amikor a láncfűrésszel dolgozik.

• Néhány fordulattal lazítsa meg a lánckerék burkolatának rögzítőcsavarját.

• A láncfeszességet egy csavarhúzó segítségével állítsa be a láncfeszítő csavarral.

• A csavart jobbra forgatva a lánc feszesebb, balra forgatva lazább lesz. A fűrészlánc feszessége akkor megfelelő, ha a láncot a vezetőlap közepén kb. 2 mm- re lehet megemelni. (6. + 7. ábra) Figyelem! Az összes lánctagnak szabályosan a vezetőlap terelővájatában kell feküdnie. Tudnivalók a lánc feszítésével kapcsolatban A fűrészláncot megfelelően feszesre kell állítani a biztonságos üzemelés biztosítása érdekében. A láncfeszesség akkor optimális, ha a fűrészláncot a vezetőlap közepén 2 mm-re lehet megemelni. Mivel a fűrészlánc fűrészelés közben felmelegszik, és emiatt a hosszúsága megváltozik, legalább 10 percenként ellenőrizze a láncfeszességet, és ha szükséges, végezze el a beállítást. Ez különösen érvényes az új fűrészláncokra. A munka befejezése után lazítsa meg a fűrészláncot, mivel az lehűlés közben rövidebbé válik. Így megakadályozhatja a lánc károsodását.

5.3 A fűrészlánc kenése

Figyelem! Ellenőrzés és beállítási munkák előtt mindig húzza ki a hálózati tápkábelt. A sérülések elkerülése érdekében mindig viseljen védőkesztyűt, amikor a láncfűrésszel dolgozik. Figyelem! Soha ne üzemeltesse a láncot fűrészlánc kenésére szolgáló olaj nélkül! A fűrészlánc kenőolaj nélküli vagy a minimális jelölést meg nem haladó olajmennyiséggel történő használata a láncfűrész károsodásához vezet! Figyelem! Ne használjon fáradt olajat. Ennek használata a láncfurész meghibásodásához vezet, és a garancia elvesztését vonja maga után. Az olajtartály feltöltése (8. ábra)

• Helyezze sima felületre a láncfűrészt.

• Tisztítsa meg az olajtartály fedelének környékét (10. poz.), majd nyissa ki a tartályt.

• Töltse fel az olajtartályt fűrészlánc kenésére szolgáló olajjal. Feltöltés közben ügyeljen arra, hogy ne kerüljön szennyeződés az olajtartályba, nehogy az olajfúvóka eltömődjön.

• Zárja le az olajtartály fedelét (10. poz.).

6.1 A teleszkópos nyél hosszának beállítása

1. A 9. ábra szerint forgassa el a reteszelés összekötő

csavarját az óra járásával ellentétes irányba.

2. A reteszelés kioldott, és ekkor a nyélvégeket

egymástól széthúzva beállítható a kívánt hosszúság.

3. Ezután a reteszelés összekötő csavarját az óra

járásával egyező irányba forgatva húzza meg.HU | Kezelesi Utasistas

6.2 Az áramellátás csatlakoztatása

• Csatlakoztassa a hálózati tápkábelt egy megfelelő hosszabbító vezetékhez. Ügyeljen arra, hogy a hosszabbító minősége megfeleljen a láncfűrész teljesítményének.

• A hosszabbító vezetéket a 10. ábrán látható módon húzóerők és véletlen kihúzás ellen biztosítani kell.

• A hosszabbító vezetéket csatlakoztassa egy előírás szerint telepített védőérintkezős dugaszolóaljzatba. Javasoljuk, hogy használjon jól látható színű (vörös vagy sárga) kábelt. Ez csökkenti a láncfűrész okozta véletlen sérülések veszélyét. Javaslat A készüléket csak hibaáram-védőszerkezettel (RCD) védett áramellátásra csatlakoztassa, melynek kioldási árama legfeljebb 30 mA.

• Két kézzel erősen fogja meg a láncfűrészt a fogantyúknál (a hüvelykujj a markolat alatt legyen).

• Nyomja be a bekapcsolás reteszelését (11. ábra), és tartsa benyomva.

• Kapcsolja be a láncfűrészt a be-/kikapcsolóval (3. poz.). A bekapcsolás reteszelése (14. poz.) most ismét kioldható. Kikapcsolás

• Engedje el a be-/kikapcsolót (3. poz.). A munka megszakításakor mindig húzza ki a hálózati tápkábelt.

7. A láncfűrész használata

Minden használat előtt ellenőrizze a következő pontokat a biztonságos munkavégzés érdekében: A láncfűrész állapota A munka megkezdése előtt vizsgálja meg a láncfűrészt, hogy nem láthatók-e sérülések a burkolaton, a tápkábelen, a fűrészláncon és a vezetőlapon. Soha ne használja a készüléket, ha nyilvánvaló sérülések láthatók rajta. Olajtartály Az olajtartály töltöttségi szintje. Munka közben is ellenőrizze, hogy mindig elegendő olaj áll-e rendelkezésre. A láncfűrész károsodásának elkerülése érdekében soha ne működtesse a fűrészt, ha nincs olaj, vagy ha az olajszint nem éri el a minimális szint jelzését. Egy feltöltés átlagosan 10 percre elegendő, de az időtartam függ a szünetektől és a terheléstől is. Fűrészlánc A fűrészlánc feszessége, a vágóélek állapota. Minél élesebb a fűrészlánc, annál könnyebb és irányíthatóbb a láncfűrész kezelése. Ugyanez vonatkozik a láncfeszességre is. Munka közben is ellenőrizze legalább 10 percenként a lánc feszességét saját biztonságának fokozása érdekében! Különösen az új fűrészláncok hajlamosak a nagyobb mértékű megnyúlásra. Védőruházat Feltétlenül viseljen megfelelő, szorosan illeszkedő védőruházatot, például vágásálló védőnadrágot, kesztyűt és biztonsági lábbelit. Hallásvédelem és védőszemüveg Mindig viseljen beépített hallás- és arcvédővel rendelkező védősisakot. Ez a sisak védelmet nyújt a lehulló ágak és a visszacsapó gallyak ellen. A vállöv felszerelése

1. Úgy vegye fel a vállövet, hogy az öv a jobb váll felett

2. A heveder karabinerét akassza be a nyéltartóba

(13. ábra). Soha ne viselje a hevedert átlósan a vállán, és a mell- kasán, hanem csak az egyik vállán tartsa, így vészhely- zetben gyorsan le tudja venni a testéről a szerszámot. Biztonságos munkavégzés

• A biztonságos munkavégzés érdekében az előírt munkavégzési szög max. 60°.

• Soha ne álljon az éppen levágni kívánt faág alá.

• Fűrészelés közben ügyeljen a feszültség alatt álló faágakra és a szétrepülő faforgácsokra.

• Sérülésveszély a leeső faágak és a szétrepülő fadarabok miatt!

• A gép üzemelése közben sem személyek, sem állatok nem tartózkodhatnak a veszélyeztetett területen.

• A készülék nem rendelkezik áramütés elleni védelemmel, amely magasfeszültségű vezetékekkel való érintkezésekor következhet be. Az áram alatt lévő vezetékektől tartson legalálbb 10 méteres távolságot. Fennáll az áramütés miatti életveszély!

• Lejtős területen mindig a levágni kívánt faág felett vagy mellett helyezkedjen el.

• A készüléket a lehető legközelebb tartsa a testéhez. Így érhető el a legjobb egyensúly. Fűrészelési technikák

• Gallyazásnál a készüléket legfeljebb 60°-os szögben tartsa a függőlegeshez képest, nehogy egy leeső faág eltalálja.

• Először a fa alsó ágait fűrészelje le. Ezzel biztosítható, hogy a levágott ágak könnyedén lehulljanak.

• A vágás befejezése után a fűrész súlya hirtelen nehezedik rá a kezelőre, mivel a fűrészt már nem támasztja meg a faág. Fennáll a fűrész feletti uralom elvesztésének veszélye.

• A fűrészt csak akkor húzza ki a bevágásból, ha a fűrészlánc mozgásban van. Ezzel megakadályozható a beszorulás.

• Ne fűrészeljen a vezetőlap hegyével.

• Ne vágjon bele csomós faágrészekbe. Ez ugyanis megakadályozza a fa sebgyógyulását. Kisebb ágak lefűrészelése (14. ábra) Helyezze a fűrész ütközőfelületét az ágra. Ez megakadályozza a fűrész hirtelen elmozdulásait a vágás megkezdésekor. A fűrészt enyhe nyomással felülről lefelé haladva vezesse keresztül az ágon.HU | Kezelesi Utasistas

A visszacsapódás veszélye akkor a legnagyobb, ha a fűrészt a vezetőlap csúcsánál helyezi le, mivel ott a legerősebb az emelő hatás. Ezért a fűrészt mindig a lehető leglaposabban helyezze le. Figyelem!

• Mindig ügyeljen a megfelelő láncfeszességre!

• Csak kifogástalan láncfűrészeket használjon!

• Kizárólag előírás szerint megélezett fűrészlánccal dolgozzon!

• Ne fűrészeljen a vezetőlap felső élével vagy hegyével!

• A láncfűrészt mindig erősen tartsa két kézzel! Feszültség alatt álló fa fűrészelése A feszültség alatt álló fák fűrészelése különleges odafigyelést igényel! A feszültség alatt álló fa, amely a fűrészelést követően már nem állna feszültség alatt, időnként teljesen ellenőrizetlen módon reagál. Mindez a legsúlyosabb, akár halálos sérülésekkel is járhat. Az ilyen munkálatokat csak erre kiképzett szakemberek végezhetik. Nagyobb és hosszabb faágak lefűrészelése (15. ábra) Nagyobb faágak fűrészelésekor ejtsen egy tehermentesítő vágást. a) Először a vezetőlap felső részével alulról felfelé végezzen bevágást az ág átmérőjének egyharmadáig. b) Ezután a vezetőlap alsó részével felülről lefelé haladva fűrészeljen az első bevágáshoz. c) A hosszabb faágakat több részletben vágja le, hogy az ág leesésének helye ellenőrzés alatt maradjon. Visszacsapódás Visszacsapódás alatt a mozgó fűrészlánc hirtelen felcsapódását és visszacsapódását kell érteni. Ezt többnyire a munkadarabnak a vezetőlap hegyével történő megérintése vagy a fűrészlánc beszorulása okozza. Visszacsapódás esetén közvetlen nagy erőhatások lépnek fel. Erre a fűrészlánc többnyire ellenőrizhetetlenül reagál. A következmény gyakran a dolgozó vagy a terepen tartózkodók legsúlyosabb sérülése.

Elektromos ágfűrész EAS 750 Hálózati feszültség 230-240 V ~ / 50 Hz Névleges teljesítmény 750 W Sebesség névleges 6000 min

Vezetőlap hossza 200 mm Késhossz kb. 17,5 cm Változtatható magasságbeállítás 1,90 m-től 2,85 m-ig Munkavégzési magasság max. 4,5 m Vágási sebesség névleges fordulatszám esetén 11 m/s Olajtartás kapacitása 110 ml Tömeg vezetőlappal és lánccal 3.4 kg Lánc 91PJ033X Vezetőlap 080SDEA041 Védelmi osztály II Hangnyomásszint EN ISO 11680-1:2008 90 dB(A) K = 3 dB Markolat által kibocsátott rezgés értéke EN ISO 11680-1:2008 2,7 m/s

A zajkibocsátásra vonatkozó adatok a termékbiztonsági törvény (ProdSG) ill. az EK gépirányelve szerint: A hang- nyomás-szint a munkahelyen meghaladhatja a 80 dB (A)-t. Ebben az esetben hallásvédő óvórendszabályokra van szükség a kezelő számára (pl. zajvédő viselése). Viseljen hallásvédőt. A zajhatás halláskárosodást okozhat. Figyelem! A rezgési érték az elektromos szerszám alkalmazási területétől függően változik, és kivételes esetekben a megadott érték fölötti lehet. A zaj és a rezgés mértékét korlátozza minimális szintre!

• Csak kifogástalan állapotú készüléket használjon.

• Rendszeresen végezze el a készülék karbantartását és tiszítását.

• Munkavégzési módszerét igazítsa a készülékhez.

• Ne terhelje túl a készüléket!

• Szükség esetén ellenőriztesse a készüléket.

• Kapcsolja ki a készüléket, ha nem használja.

• Viseljen védőkesztyűt. Figyelem: Zajvédelem! Üzembe helyezés során vegye figyelembe a regionális előírásokat.HU | Kezelesi Utasistas

11. Környezetvédelmi/ártalmatlanítási

tudnivalók A készüléket elhasználódása után előírás szerint kell ártalmatlanítani. Vágja le a hálózati tápkábelt a visszaélések megakadályozására. Ne tegye a készüléket a háztartási hulladék közé, hanem a környezet védelme érdekében adja le egy elektromos készülékek begyűjtésére szolgáló telephelyen. Az Ön illetékes hatósága szívesen tájékoztatja Önt a telephely címéről és nyitvatartási idejéről. A csomagolási anyagokat és az elhasználódott tartozékokat is adja le a meghatározott gyűjtőhelyen. Csak EU-országok számára Az elektromos készüléket ne dobja a háztartási hulladék közé! A használt elektromos és elektronikai készülékekre vonatkozó és a nemzeti törvényekbe bevont 2002/96/ EK sz. európai irányelv értelmében az elektromos készülékeket elkülönítve kell összegyűjteni, és környezetbarát módon kell újrahasznosítani. Újrahasznosítási alternatíva a visszaküldési felhíváshoz: Az elektromos készülék tulajdonosa a tulajdonosi feladat esetében köteles lehet a visszaküldés helyett együttműködni a szakszerű hasznosításban való együttműködésben. A régi készülék ehhez átadható egy átvevőnek is, aki az ártalmatlanítást a nemzeti gazdasági körforgás és a hulladékokra vonatkozó törvények értelmében elvégzi. Ez nem érinti a régi készülékekhez alkalmazott tartozékokat és segédanyagokat, amelyek elektromos elemeket nem tartalmaznak.

12. Pótalkatrész-rendelés

Pótalkatrész rendelése esetén a következő adatokat kell megadni:

• A készülék cikkszáma

Vigyázat! Hibakeresés előtt kapcsolja ki és áramtalanítsa a készüléket. A következő táblázat bemutatja a hibák tüneteit, és ismerteti azok elhárításának módjait arra az esetre, ha az Ön által vásárolt gép nem működik megfelelően. Ha a problémát így sem sikerül lokalizálni és orvosolni, forduljon a megfelelő szervizhez.

9.1 A fűrészlánc és a vezetőlap cseréje

A vezetőlapot ki kell cserélni, ha

• a vezetőlapon lévő vezetőhorony elhasználódott.

• a vezetőlap homlokkereke megsérült vagy elhasználódott. Ilyen esetben „A vezetőlap és a láncfűrész összeszerelése” című részben leírtak szerint járjon el!

9.2 Az automatikus lánckenés ellenőrzése

Rendszeresen ellenőrizze az automatikus lánckenés működését a túlmelegedés, ennek nyomán pedig a vezetőlap és a fűrészlánc károsodásának megelőzése érdekében. Ehhez a vezetőlap hegyét irányítsa egy sima felület (deszkalap, egy fa vágási felülete) felé, majd működtesse a láncfűrészt. Ha ezen folyamat közben növekvő olajfolyás mutatkozik, akkor az automatikus lánckenés kifogástalan. Ha nem mutatkozik jelentős olajfolyás, akkor olvassa el a megfelelő útmutatásokat a „Hibakeresés“ című fejezetben! Ha ezek az útmutatások sem segítenek, forduljon szervizünkhöz vagy egy megfelelően képzett szakműhelyhez. Figyelem! Ne érintse meg a felületeket. Mindig tartson megfelelő biztonsági távolságot (kb. 20 cm).

9.3 A fűrészlánc élezése

A láncfűrésszel a hatékony munkavégzés csak akkor lehetséges, ha a fűrészlánc kiváló állapotban van és éles. Ezáltal csökkenthető a visszacsapódás veszélye is. A fűrészlánc újraéleztetése minden szakkereskedésben igényelhető. Ne kísérletezzen a fűrészlánc saját kezű élezésével, ha nem rendelkezik az ahhoz megfelelő szerszámmal és a szükséges tapasztalattal.

10. Tisztítás és tárolás

• Rendszeresen végezze el a feszítőmechanika tisztítását sűrített levegős átfúvással vagy egy kefe segítségével. A tisztításhoz semmilyen szerszámot ne használjon.

• A markolatok legyenek olaljmentesek, hogy mindig biztos fogást adjanak.

• Szükség esetén nedves kendővel, adott esetben lágy tisztítószerrel tisztítsa meg a készüléket.

• Ha a láncfűrészt hosszabb ideig nem kívánja használni, a lánc kenésére szolgáló olajat távolítsa el a tartályból. Helyezze a fűrészláncot és a vezetőlapot rövid időre olajfürdőbe, majd ezután zsírpapírral borítsa be. Figyelem!

• A láncfűrész szállítása vagy tárolása során mindig húzza fel a védőburkolatot.

• A hálózati csatlakozót minden tisztítás előtt húzza ki.

• A készüléket a tisztításhoz semmi esetre se merítse vízbe vagy más folyadékba.

• A láncfűrészt tegye biztonságos és száraz helyre úgy, hogy gyerekek ne férhessenek hozzá.HU | Kezelesi Utasistas

Ok Hiba Megoldás A láncfűrész nem működik Nincs áramellátás Ellenőrizze az áramellátást. Hibás a dugaszolóaljzat Próbálkozzon másik áramforrással, adott esetben cserélje ki. Hosszabbítókábel sérült Ellenőrizze, szükség esetén cserélje ki a kábelt. A biztosíték meghibásodott Cserélje ki a biztosítékot A láncfűrész rendellenesen működik A tápkábel sérült Keresse fel a szakműhelyt Külső érintkezési hiba Keresse fel a szakműhelyt Belső érintkezési hiba Keresse fel a szakműhelyt A be-/kikapcsoló hibás Keresse fel a szakműhelyt A fűrészlánc száraz Nincs olaj a tartályban Töltse fel az olajat Az olajtartály zárókupakjának szellőzése eltömődött Tisztítsa meg az olajtartály kupakját Az olajvezető járat eltömődött Tisztítsa meg az olajvezető járatot A lánc/vezetősín forró Nincs olaj a tartályban Töltse fel az olajat Az olajtartály zárókupakjának szellőzése eltömődött Tisztítsa meg az olajtartály kupakját Az olajvezető járat eltömődött Tisztítsa meg az olajvezető járatot A lánc életlen Éleztesse meg vagy cserélje ki a láncot A láncfűrész szakít, rezeg vagy nem megfelelően fűrészel A láncfeszesség nem kielégítő Állítsa be a láncfeszességet A lánc életlen Éleztesse meg vagy cserélje ki a láncot A lánc kopott Cserélje ki a láncot A fűrészfogak nem a megfelelő irányban állnak Szerelje fel újra a fűrészláncot úgy, hogy a fogak a megfelelő irányban álljanak

Mi, az ikra GmbH, Schlesierstraße 36, D-64839 Münster/Deutschland, kizárólagos felelősséggel kinyilatkoztatjuk, hogy a termék/termékek Elektromos ágfűrész EAS 750, termékeink, amelyekre ezen nyilatkozat vonatkozik, megfelelnek az 2006/42/EK (Gépirányelv), 2004/108/EK (EMV iréanyelv), 2011/65/EU (RoHS irányelv) és 2000/14/EK (Zajról szóló irányvonal) beleértve ezek módosításait is, idevonatkozó biztonsági és egészségvédelmi követelményeinek. Az EG-irányelvekben megjelölt biztonsági és egészségvédelmi követelmények szakszerű megvalósításához a következő szabványokat és / vagy műszaki specifikáció(k) kerültek felhasználásra:

EN 60745-1/A11:2010; EN ISO 11680-1:2011

EN 55014-1/A2:2011; EN 55014-2/A2:2008; EN 61000-3-2/A2:2009; EN 61000-3-3:2008 Típusvizsgálati tanúsítvány M6A 12 05 32082 042 , TÜV Süd Product Service GmbH 0123 mért hangteljesítményszint 105,1 dB(A) garantált hangteljesítményszint 108,0 dB (A) Egyezőségi értékelési eljárás a 2000/14/EK irányelv V. melléklete szerint A gyártási éve a típustáblán található, ezen kívül megállapítható a folyamatos gyári szám alapján is. Münster, 11.03.2014 Gerhard Knorr, Műszaki vezetés Ikra GmbH A műszaki dokumentáció megőrzése: Gerhard Knorr, Kärcherstraße 57, DE-64839 Münster1 BG | Инструкция за експлоатация Електрически телескопичен трион EAS 750

Garanciális feltételek Erre az elektromos szerszámra - a kereskedo, adásvételi szerzodés szerinti kötelezettségétol függetlenül - az aláb- biak szerint vállalunk garanciát: A garancia ideje 24 hónap az átadástól számítva, amelyet az eredeti vásárlási blokkal kell igazolni. Ipari használat, valamint kölcsönzés esetén a garanciális ido 12 hónapra csökken. A garancia nem vonatkozik kopó alkatrészekre, nem megfelelo tartozékok használatából, nem originál alkatrészekkel végzett javításokból, eroszak alkalmazásából, ütésbol, törésbol, valamint szándékos motortúlterhe-lésbol eredo károkra. A garanciális csere csak a hibás alkatrésze terjed ki, nem a komplett készülékre. Garanciális javításokat csak az erre felhatalmazott szerviz mühelyek, vagy a gyári vevoszolgálat végezhetnek. Illetéktelen beavatkozás esetén a garancia megszunik. Postai, szállítási és járulékos költségek a vevot terhelik.

BSZERVIZEK M1000 Tooltechnic Kft. 1225 Budapest, Nagytétényi út 282. 06-1-330-4465 M1112 Eszkimo Szerviz Kft. 7630 Pécs, Mohácsi út 13. 06-72-525-490 M1205 Belka Kft. 6500 Baja, Jelky tér 1 06-79-322-333 M1219 FRIGO-MATIC 6000 Kecskemét, Széchenyi Sétány 5. 06-76-475-399 M1238 HARGITAI ELEKTRO SZERVIZ Bt. 6300 Kalocsa, Petőfi S. u. 55/2. 06-78-563-100 M1318 Juhász Elektronikai Kft. 5600 Békéscsaba, Kölcsey út 17. 06-66-324-419 M1416 Gazdik Jav-Ker Kft. 3529 Miskolc, Testvérvárosok útja 16 06-46-365-000 M1504 Szuper ELSZO 6722 Szeged, Tábor u. 3. 06-62-426-928 M1513 SPECIÁL MŰSZAKi Szaküzlet és Szerviz 6600 Szentes, Szűrszabó N.I. u. 3. 06-63-314-123 M1607 Komolai Zoltán 2400 Dunaújváros, Rákóczi tér 3. Fsz. 3. 06-25-412-727 M1619 Baracskai Sándor 7000 Sárdbogárd, Asztalos u. 2/b. 06-25-460-243 M1620 KIRÁLY Elektro 2841 Oroszlány, Fürst S. út 24. Pf.: 75 06-34-365-127 M1708 EM-Elektromechanika Kft. 9023 Győr, Török István u. 32/a. 06-96-424-166 M1805 Papp Imre PolgárHősök u. 97. 06-52-392-626 M1812 Nagy-Szerviz Bt. 4029 Debrecen, Kígyó u. 19. 06-52-426-699 M2002 Praktikus Szerviz Kft. 2800 Tatabánya, Kodály Z. tér 6. 06-34-310-442 M2104 JAVKAR Kft. 3100 Salgótarján, Úttörők útja 31/a. 06-32-312-910 M2207 Melker Kft. 2200 Monor, Kossuth u. 76. 06-29-410-742 M2322 ROTECH Kft. 7400 Kaposvár, Bajcsy-Zs. u. 16-18. 06-82-412-030 M2425 Fehér Tamás László 4481 Nyíregyháza, Fejedelem út 21. 06-42-475-579 M2501 Szolker-Szerviz 1993 Kft. 5000 Szolnok, Mátyás Kir. u.4. 06-56-423-702 M2603 EKRON Kft. 7100 Szekszárd, Rákóczi út 31. 06-74-510-704 M2932 Borzai József 8360 Keszthely, Bercsényi u. 41. 06-83-312-291 M2936 Gyémánt Mihály 8900 Zalaegerszeg, Hock János út 3/b. 06-92-348-446FONTOS TUDNIVALÓK Tisztelt fogyasztó, bízunk benne, hogy az Ön által megvásárolt készülék folya- matosan az Ön megelégedésére működni fog. Ennek ellenére az alábbi Fontos Tudnivalókra hívjuk fel a figyelmét!

1. A jótállási jogokat a fogyasztási cikk tulajdonosa érvényesítheti, feltéve, hogy

fogyasztónak minősül. (Fogyasztó: a gazdasági, vagy szakmai tevékenység körén kívül eső célból szerződést kötő személy – Ptk. 685.§ d) pont). Ameny- nyiben a fogyasztó bemutatja az ellenérték megfizetését igazoló bizonylatot, úgy a fogyasztói szerződés megkötését bizonyítottnak kell tekinteni a 49/2003. (VII.30.) GKM rendelet 2.§ alapján. Mindezek érdekében kérjük tisztelt Vásár- lóinkat, hogy őrizzék meg a fizetési bizonylatot is.

2. Kérjük a készülék használatba vétele előtt feltétlenül olvassa el a kezelési

3. Kérjük, hogy a jótállási jegy forgalmazóra vonatkozó adatait töltesse ki a for-

galmazóval (forgalmazó neve, címe, gyártási szám, vásárlás időpontja).

4. Ez a készülék kizárólag háztartásban, háztartási célra használható, amennyi-

ben erről a használati útmutató, működési leírás, felhasználói kézikönyv vagy egyéb dokumentum másképp nem rendelkezik.

5. A jótállási határidő a fogyasztási cikk fogyasztó részére történő átadás vagy

üzembe helyezésre kötelezett termék esetén az üzembe helyezés napjával kezdődik.

6. A jótállási igény a jótállási jeggyel érvényesíthető.

7. A jótállási kötelezettség teljesítése a forgalmazót terheli.

8. A fogyasztó a kijavítás iránti igényét a forgalmazó által a jótállási jegyen fel-

tüntetett javító szolgálatnál (szerviznél) közvetlenül is érvényesítheti.

9. A készüléket meghibásodás esetén a jótállási jegyen feltüntetett szerviz vagy

szervizek valamelyikébe kell beszállítani vagy postán - ha a termék jellege indokolja, akkor törékenyként - elküldeni a jótállási jeggyel. Utánvéttel feladott készüléket a szervizek átvenni nem tudnak!

10. A rögzített bekötésű, valamint a 10 kg-nál súlyosabb, tömegközlekedési esz-

közön kézi csomagként nem szállítható fogyasztási cikket – a járművek kivé- telével – az üzemeltetés helyén kell megjavítani. Ha a javítás az üzemeltetés helyén nem végezhető el, akkor le- és felszerelésről, valamint az el- és visz- szaszállításról a forgalmazó gondoskodik.

11. Ha a fogyasztási cikk a vásárlástól (üzembe helyezéstől) számított három

munkanapon belül meghibásodott, a forgalmazó a fogyasztó kívánságára kö- teles azt kicserélni, feltéve, hogy a meghibásodás a rendeltetésszerű hasz- nálatot akadályozza.12. Jótállási igény nem érvényesíthető: a. Rendeltetés ellenes használat, átalakítás, hibás vagy szakszerűtlen keze- lés, helytelen tárolás, elemi kár vagy egyéb nem gyártási eredetű meghibá- sodás esetén. b. Karbantartási – tisztítási munkák esetén. c. Nem a jótállási jegyen feltüntetett szerviz által a fogyasztási cikken végzett bárminemű beavatkozás esetén. d. A kopó alkatrészek rendeltetésszerű használatából eredő kopása esetén. e. Amennyiben az autóhifit (autórádió, autórádió magnó, CD-s autórádió, CD- váltó, erősítő, ekvalizer, stb.) nem szakszervizben szerelték be.

13. A készülék üzembe helyezése és beállítása nem tartozik a jótállási javítási

kötelezettségek körébe, ezt az ügyfél megrendelésére a szerviz külön díjtétel felszámítása ellenében vállalja, akkor is, ha a termék a kijelölt szerviz által kötelezően üzembe helyezendő (split klímák és gáz készülékek) és akkor is, ha nincs üzembe helyezési kötelezettsége a szerviznek, de a vásárló azt megrendeli.

14. A hosszú ideig és nem megfelelő körülmények között történő tárolás a fo-

gyasztási cikk műszaki állapotának romlását idézheti elő. Ez esetben a készü- léket üzembe helyezése előtt át kell vizsgáltatni a biztonságos üzemeltetés érdekében. Az átvizsgálás költsége szintén nem tartozik a jótállási kötelezett- ség körébe.

15. A jótállás a fogyasztó törvényből eredő jogait nem érinti.

16. Szavatossági igényt a forgalmazóval szemben érvényesíthet azzal, hogy ha

bemutatja az ellenérték megfizetését igazoló bizonylatot, akkor a szerződést megkötöttnek kell tekinteni. Ezért felhívjuk tisztelt vásárlóink figyelmét, hogy őrizzék meg a számlát/blokkot, hogy kétséget kizáróan igazolni tudják a fo- gyasztói szerződés megkötését.

17. 1Jótállásra, szavatosságra vonatkozó jogszabályok, rendeletek: 151/2003.
