HASZNÁLATI ÚTMUTATÓ IB 15120 Kärcher

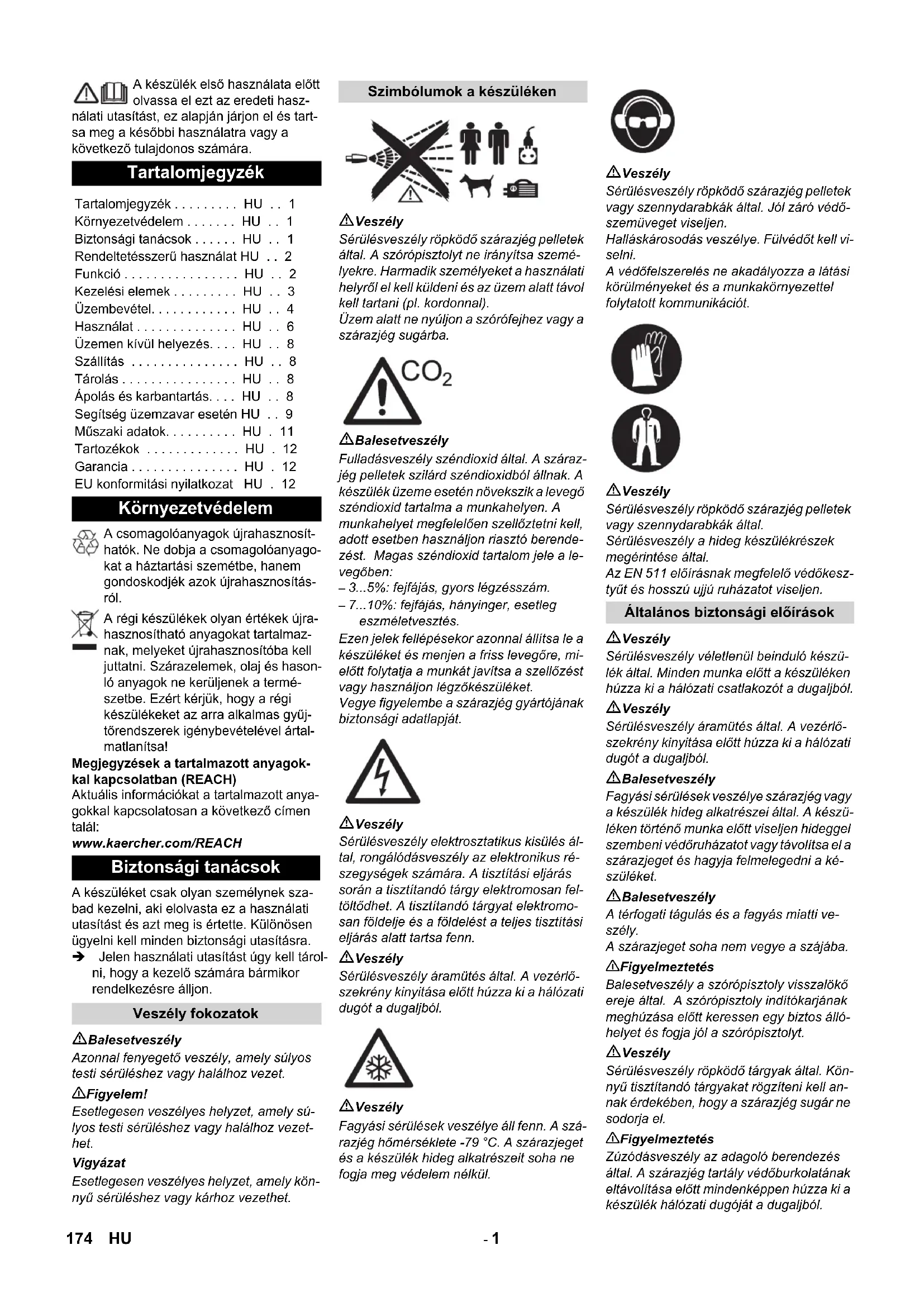

• GS-STE-13 (по образцу) Chairman of the Board of Management Director Regulatory Affairs & Certification 173RU- 1 A készülék első használata előtt olvassa el ezt az eredeti hasz- nálati utasítást, ez alapján járjon el és tart- sa meg a későbbi használatra vagy a következő tulajdonos számára. A csomagolóanyagok újrahasznosít- hatók. Ne dobja a csomagolóanyago- kat a háztartási szemétbe, hanem gondoskodjék azok újrahasznosítás- ról. A régi készülékek olyan értékek újra- hasznosítható anyagokat tartalmaz- nak, melyeket újrahasznosítóba kell juttatni. Szárazelemek, olaj és hason- ló anyagok ne kerüljenek a termé- szetbe. Ezért kérjük, hogy a régi készülékeket az arra alkalmas gyűj- tőrendszerek igénybevételével ártal- matlanítsa! Megjegyzések a tartalmazott anyagok- kal kapcsolatban (REACH) Aktuális információkat a tartalmazott anya- gokkal kapcsolatosan a következő címen talál: www.kaercher.com/REACH A készüléket csak olyan személynek sza- bad kezelni, aki elolvasta ez a használati utasítást és azt meg is értette. Különösen ügyelni kell minden biztonsági utasításra. Jelen használati utasítást úgy kell tárol- ni, hogy a kezelő számára bármikor rendelkezésre álljon. Balesetveszély Azonnal fenyegető veszély, amely súlyos testi sérüléshez vagy halálhoz vezet. 몇 Figyelem! Esetlegesen veszélyes helyzet, amely sú- lyos testi sérüléshez vagy halálhoz vezet- het. Vigyázat Esetlegesen veszélyes helyzet, amely kön- nyű sérüléshez vagy kárhoz vezethet. Veszély Sérülésveszély röpködő szárazjég pelletek által. A szórópisztolyt ne irányítsa szemé- lyekre. Harmadik személyeket a használati helyről el kell küldeni és az üzem alatt távol kell tartani (pl. kordonnal). Üzem alatt ne nyúljon a szórófejhez vagy a szárazjég sugárba. Balesetveszély Fulladásveszély széndioxid által. A száraz- jég pelletek szilárd széndioxidból állnak. A készülék üzeme esetén növekszik a levegő széndioxid tartalma a munkahelyen. A munkahelyet megfelelően szellőztetni kell, adott esetben használjon riasztó berende- zést. Magas széndioxid tartalom jele a le- vegőben: – 3 p. 5
• %: fejfájás, gyors légzésszám. – 7 %: fejfájás, hányinger, esetleg eszméletvesztés. Ezen jelek fellépésekor azonnal állítsa le a készüléket és menjen a friss levegőre, mi- előtt folytatja a munkát javítsa a szellőzést vagy használjon légzőkészüléket. Vegye figyelembe a szárazjég gyártójának biztonsági adatlapját. Veszély Sérülésveszély elektrosztatikus kisülés ál- tal, rongálódásveszély az elektronikus ré- szegységek számára. A tisztítási eljárás során a tisztítandó tárgy elektromosan fel- töltődhet. A tisztítandó tárgyat elektromo- san földelje és a földelést a teljes tisztítási eljárás alatt tartsa fenn. Veszély Sérülésveszély áramütés által. A vezérlő- szekrény kinyitása előtt húzza ki a hálózati dugót a dugaljból. Veszély Fagyási sérülések veszélye áll fenn. A szá- razjég hőmérséklete -79 °C. A szárazjeget és a készülék hideg alkatrészeit soha ne fogja meg védelem nélkül. Veszély Sérülésveszély röpködő szárazjég pelletek vagy szennydarabkák által. Jól záró védő- szemüveget viseljen. Halláskárosodás veszélye. Fülvédőt kell vi- selni. A védőfelszerelés ne akadályozza a látási körülményeket és a munkakörnyezettel folytatott kommunikációt. Veszély Sérülésveszély röpködő szárazjég pelletek vagy szennydarabkák által. Sérülésveszély a hideg készülékrészek megérintése által. Az EN 511 előírásnak megfelelő védőkesz- tyűt és hosszú ujjú ruházatot viseljen. Veszély Sérülésveszély véletlenül beinduló készü- lék által. Minden munka előtt a készüléken húzza ki a hálózati csatlakozót a dugaljból. Veszély Sérülésveszély áramütés által. A vezérlő- szekrény kinyitása előtt húzza ki a hálózati dugót a dugaljból. Balesetveszély Fagyási sérülések veszélye szárazjég vagy a készülék hideg alkatrészei által. A készü- léken történő munka előtt viseljen hideggel szembeni védőruházatot vagy távolítsa el a szárazjeget és hagyja felmelegedni a ké- szüléket. Balesetveszély A térfogati tágulás és a fagyás miatti ve- szély. A szárazjeget soha nem vegye a szájába. 몇 Figyelmeztetés Balesetveszély a szórópisztoly visszalökő ereje által. A szórópisztoly indítókarjának meghúzása előtt keressen egy biztos álló- helyet és fogja jól a szórópisztolyt. Veszély Sérülésveszély röpködő tárgyak által. Kön- nyű tisztítandó tárgyakat rögzíteni kell an- nak érdekében, hogy a szárazjég sugár ne sodorja el. 몇 Figyelmeztetés Zúzódásveszély az adagoló berendezés által. A szárazjég tartály védőburkolatának eltávolítása előtt mindenképpen húzza ki a készülék hálózati dugóját a dugaljból. Tartalomjegyzék Tartalomjegyzék p. 10
• HU Környezetvédelem p. 1
• HU Biztonsági tanácsok p. 1
• HU p. 1
• Rendeltetésszerű használat HU Funkció p. 2
• HU Kezelési elemek p. 2
• HU Üzembevétel p. 3
• HU Használat p. 4
• HU Üzemen kívül helyezés p. 6
• HU Szállítás p. 8
• HU Tárolás p. 8
• HU Ápolás és karbantartás p. 8
• HU p. 8
• Segítség üzemzavar esetén HU Műszaki adatok HU . 11 Tartozékok HU . 12 Garancia HU . 12 EU konformitási nyilatkozat HU . 12 Környezetvédelem Biztonsági tanácsok Veszély fokozatok Szimbólumok a készüléken Általános biztonsági előírások 174 HU- 2 Ezen berendezés üzemeltetéséhez Né- metországban a következő előírások és irányelvek érvényesek (beszerezhető Carl Heymanns Verlag Kg, Luxemburger Straße¨449, 50939 Köln): – BGV D 26 Szórómunkák – Elvégzési utasítás a BGV D 26-hoz – BGR 117 Munka szűk helyiségekben – BGR 139 Személyekre és vészjelző be- rendezésekre vonatkozó biztonsági szabályok – BGR 189 Védőruházat használata – BGR 195 Védőkesztyű használata – BGR 500 Munkaeszközök üzemeltetése – BGI 534 Munka szűk helyiségekben – BGI 836 Gáz vészjelző Vegye figyelembe a nemzeti biztonsági előírásokat és a biztonsági rendelkezése- ket, valamint a szakszervezetek és szak- mai egyesületek nemzeti rendelkezéseit! Ha megnyomják a Vész-Ki gombot, a szá- razjég adagolás leáll és a szórófejből kijövő levegőáramlat megszakad. Engedje el a szórópisztoly karját. Nyomja meg a Vész-Ki kapcsolót. A szárazjég adagolás leáll és a szórófejből kijövő levegőáramlat megszakad. A sűrített levegő ellátását megszakítani. A készülék szennyeződések levegősugár által gyorsított szárazjég pelletekkel történő eltávolítására szolgál. A készüléket nem szabad robbanásveszé- lyes környezetben üzemeltetni. Szóróanyagként csak szárazjég pelleteket szabad használni. Más szóróanyag haszná- lata a készülék rongálódásához vezethet. A sűrített levegő egy nyomásszabályozó szelepen keresztül jut el a szórópisztoly- hoz. A szórópisztoly karjának működteté- sekor a szelep kinyílik és a levegősugár kilép a szórópisztolyból. Ezen kívül az ada- goló berendezésen keresztül szárazjég pelleteket is adagol a levegősugárhoz. Az adagolást az üzemmód kapcsolóval lehet kikapcsolni. A szárazjég pelletek nekiütőd- nek a tisztítandó felületnek és eltávolítják a szennyeződést. A -79°C fok hideg száraz- jég pelletek által további hőfeszültség ke- letkezik a szennyeződés és a tisztítandó tárgy között, amely szintén segít a szenny oldásában. Továbbá a szárazjég nekiütkö- zéskor azonnal gáz alakú széndioxiddá vá- lik és így 700-szoros térfogatot igényel. A szárazjég által átitatott szenny ezáltal szét- robban. A szóróüzem alatt a szárazjég tartályban egy rázógép gondoskodik a szárazjég pel- letek folyamatos utáncsúszásáról. Előírások és irányelvek Biztonsági berendezések Vész-Ki kapcsoló Kikapcsolás vészhelyzetben Rendeltetésszerű használat Funkció 175HU- 3 1 F1 biztosíték, az oldalburkolat alatt 2 Sűrített levegő csatlakozás 3 Kondenzátum leeresztése 4 Tolókengyel 5 Zár, koffer 6 A szórópisztoly tartója 7 Tartozékokhoz való bőrönd 8 Kioldás, koffer rögzítése 9 Hordófül, koffer 10 Kábel tartó 11 Nyomáscsökkentő szelep, a vízlevá- lasztó kondenzátum leeresztése 12 Szállítófogantyú, ütközés védőkengyel 13 Hálózati kábel hálózati csatlakozóval 14 Szárazjég leeresztő nyílás, a tartály ki- ürítéséhez 15 Vezető görgő rögzítőfékkel 16 Szóróanyag tömlő csatlakozója 17 Szorítókapcsos földelő kötél 18 Vezérlőkábel csatlakozója 19 Kezelőpult 20 Tartozékok tartó rekesze 21 Szárazjég tartály fedele 1 Statisztika, számláló visszaállítása gomb 2 Szórónyomás növelése gomb 3 Szárazjég adagolás növelése gomb 4 Készülékkapcsoló 5 Vész-Ki kapcsoló 6 Kulcsos kapcsoló 7 Szárazjég adagolás csökkentése gomb 8 Szórónyomás csökkentése gomb 9 Display 10 Szárazjég tartály kiürítése gomb 1 Vezérlőfeszültség kontroll lámpája zöld: Vezérlőfeszültség rendben piros: Vezérlőfeszültség alacsony sárga: szárazjég tartály kiürítése aktív 2 Vész-Ki kontroll lámpa piros: Vész-Ki kapcsoló megnyomva zöld: Vész-Ki kapcsoló nincs meg- nyomva 3 Sűrített levegő kontroll lámpája zöld: nyomás rendben narancs: a kiválasztott szórónyomást nem éri el piros: a nyomás túl alacsony (0,15 MPa/1,5 bar alatt) 4 Adagoló berendezés kontroll lámpája zöld: hajtómű rendben piros: üzemzavar a hajtóműben Kezelési elemek Készülék Kezelőpult Kijelző 176 HU- 4 5 Szórópisztoly kontroll lámpája zöld: szórópisztoly rendben narancs: a szórópisztoly karját bekap- csolás alatt működtették piros: A szórópisztoly ki van húzva vagy a vezérlőkábel sérült 6 Kijelző mező 1 Fúvóka 2 Szórópisztoly 3 Szóróanyag tömlő csatlakozója 4 Vezérlőkábel csatlakozója 5 Biztosítókar 6 Kar 7 Üzemmód kapcsoló p. 9

1. pozíció: Sűrítettlevegő sugár

2. pozíció: Szárazjég sugár (sűrítettle-

vegő és szárazjég pelletek) 1 Fúvóka 2 Szórópisztoly 3 Kar 4 Biztosíték gomb 5 Szóróanyag tömlő csatlakozója 6 Vezérlőkábel csatlakozója 7 Szárazjég adagolás Be/Ki gombja Pirosan világít kikapcsolt szárazjég adagolás mellett 8 Szárazjég adagolás növelése gomb 9 Szórónyomás növelése gomb 10 Szórónyomás csökkentése gomb 11 Szárazjég adagolás csökkentése gomb A koffer a fúvókák és a hozzá tartozó szer- számok tárolására szolgál. 1 Fedél 2 Fogantyú 3 Kireteszelés Nyissa ki a fedeleket. A fedelet lefelé fordítani. Vigyázat Rongálódásveszély, ne helyezzen nehéz tárgyakat a nyitott fedélre. Nyomja meg a kioldást és vegye le a koffert. Fordítsa a koffert a zárakkal felfelé. A koffer egyik oldalát helyezze a tartóba és pattintsa be. Nyomja a koffert a készülékhez és pat- tintsa be az ellenkező oldalon lévő tar- tóba. Balesetveszély Sérülésveszély röpködő szárazjég pelletek által. A készülék előkészítése esetén minden ré- szegység, különösen a szóróanyag tömlő rendeltetésszerű állapotát ellenőrizni kell. A megrongálódott részegységeket hibát- lanra kell cserélni. A szennyezett részegységeket tisztítsa meg és rendeltetésszerű működésüket el- lenőrizze. A készüléket vízszintes, sík felületen ál- lítsa le és a kormánygörgők rögzítőfék- jével rögzítse. Megjegyzés: Az elhasználódás és szennyeződés elleni védelem érdekében a szóróanyag tömlőre védőtömlőt lehet húzni. Igény esetén csat- lakoztatás előtt a védőtömlőt a szórótömlő- re lehet tolni. A szóróanyag tömlőt kösse össze a ké- szülékkel és biztosítsa. A szóróanyag tömlőt kösse össze a szórópisztollyal és biztosítsa. A vezérlőkábelt kösse össze a készü- lékkel. A vezérlőkábelt kösse össze a szóró- pisztollyal. Tudnivaló A szórófej kiválasztása a tisztítandó tárgy alapanyagától és szennyeződésétől függ. A rendelkezésre álló légtömetnek is jelen- tős befolyása van a fúvóka kiválasztására. Minden fúvókát szerszám nélkül kell felcsa- varni a szórópisztoly menetére. A fúvókán található kulcsfelületek a beragadt fúvókák kioldására szolgálnak egy villáskulcs segít- ségével. Vigyázat Hideghegesztés veszélye. A szórófej me- netét felszerelés előtt a mellékelt zsírral be kell kenni. Az alábbi táblázat a különböző fúvókák használata melletti levegőfogyasztást mu- tatja. Valamennyi fúvóka XS - XXL jelzésű lég- mennyiségi mutatóval van jelölve. A fúvókatáblázat segítségével bármelyik fúvókának a levegőfogyasztását ki lehet számolni. Szóró berendezés Szórópisztoly Advanced szórópisztoly (opcionális) Koffer a tartozékokhoz Koffer kinyitása Vegye le a koffert a készülékről. Helyezze fel a koffert a készülékre. Üzembevétel Szórófejek Szórófej választék 177HU- 5 A csomagban található kerek surgarú szó- rófúvókán kívül különböző keresztmetsze- tű további kerek sugarú fúvókák állnak rendelkezésre a tartozékok között. 1 Kerek sugarú szórófej, rövid 2 Kerek sugarú szórófej, hosszú 3 Kerek sugarú szórófej, hosszú A szórófejet a szórópisztoly menet-tá- masztékára felhelyezni és kézzel meg- húzni. 1 diffúzor 2 Hollandi anya 3 Fúvókabetét A lapos sugaró szórófej fúvókabetétből és diffúzorból áll. Tartozékként különböző ke- resztmetszetű szórófejkészletek állnak rendelkezésre. A szórófej betétet a szórópisztoly me- net-támasztékára felhelyezni és kézzel meghúzni. A diffúzort a fúvókatartozékra kell he- lyezni. A diffúzort úgy kell elfordítani, hogy a la- pos sugár a kívánt irányba legyen a szórópisztolyhoz. A szárnyas anyát kézzel húzza meg. A scrambler feldarabolja a szárazjég pelle- teket, a szórópisztoly és a szórófej között kell felszerelni. A 4-lyukú lemez beállítása a scramblerben határozza meg a feldarabolás fokát. Feldarabolás fokának kiválasztása: 1 Csavarzat 2 Tár 3 Lyukaslemez Csavarzatot lecsavarni. A tárat a lyukaslemezzel kivenni. A lyukaslemezt a fent látható módon a tárba behelyezni (3 lehetőség). Az áb- rán megadott méret az átbocsátási nyí- lás nagyságára vonatkozik. A tárat a lyukaslemezzel a scramblerbe behelyezni. Csavarja fel és húzza meg a csavarza- tot. Füleleti teljesítmény Sugáragresszió nagyon ala- csony csekély közepes magas nagyon magas Nyomás (bar) 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Szórófej nagyság XS Ø5 mm 0,40 0,70 0,90 1,10 1,30 1,60 1,80 2,00 2,30 -- -- -- -- -- -- S Ø6 mm 0,70 1,05 1,45 1,80 2,07 2,40 2,78 3,14 3,48 3,78 4,13 4,35 4,70 5,10 5,40 M Ø7 mm 0,93 1,38 1,85 2,28 2,64 3,05 3,63 4,03 4,57 4,80 5,30 5,80 6,22 6,65 7,15 L Ø8 mm 1,09 1,64 2,26 2,78 3,20 3,79 4,40 4,95 5,45 5,90 6,40 7,15 7,67 8,15 8,80 XL Ø9 mm 1,50 2,16 2,88 3,50 4,03 4,60 5,41 6,01 6,53 7,27 8,08 8,70 9,28 9,80 10,40 XXL Ø10 mm 1,52 2,20 2,97 3,66 4,27 5,00 5,82 6,52 7,40 8,00 8,90 9,50 10,05 10,70 11,30 Térfogat áram m

/min ...1 Ipari házi sűrítettlevegő hálózat Kezdő kompresszor pl. Käser M 17, Compair C 14 1...2 Ipari házi sűrítettlevegő hálózat kis kompresszor pl. Käser M 31, Compair C 20GS 2...3 közepes kompresszor pl. Käser M 57, Compair C 35

• közepes kompresszor pl. Käser M 80, Compair C 55 7 nagy kompresszor pl. Käser M 122, Compair C 105 10 p. 10
• nagyon nagy kompres- szor pl. Käser M 250, Compair C 200 Kerek sugár szórófej Lapos sugarú szórófej Scrambler (tartozék) 178 HU- 6 A szórópisztoly és a szórófej között hos- szabbítót lehet behelyezni. A derékször sugarú csövet a szórópisztoly és a fúvóka közé kell behelyezni. 1 105°-os sugarú cső 2 90°-os sugarú cső 몇 Figyelem! Sérülésveszély. A hajlított sugárcső hasz- nálatakor a visszalökő erő mellett forgató- nyomaték is hat a szórópisztolyra. Fogja erősen a szórópisztolyt. A munkát alacsony sugárnyomással kezdje és a sugárnyomást szükség esetén növelje. A fogantyút a hosszabbítóra lehet rögzíte- ni. (csak az Advanced szórópisztolyhoz) A munkavilágítást a szórópisztoly és a szó- rófej között kell felhelyezni. Be- és kikap- csolása a „Kezelés/Alapbeállítások“ fejezetben van leírva. Tudnivaló A zavarmentes üzemeltetéshez a sűrített- levegőnek alacsony legyen a páratartalma. A sűrített levegőnek olajtól, szennytől és idegen testtől mentenek kell lenni. A kompresszor legalább utánhűtővel, olaj- és vízválasztóval legyen felszerelve. Nyomáscsökkentő szelepet bezárni. A sűrített levegő táplálóvezetéket a ké- szülék sűrített levegő csatlakozásához csatlakoztatni. Az 1,6 MPa (16 bar) megengedett ma- ximális ellátási nyomást nem szabad túllépni. Balesetveszély Sérülésveszély áramütés által. A használt dugaljakat villanyszerelőnek kell felszerelni és meg kell felelnie az IEC 60364-1-nek. A készüléket egy B típusú, 30 mA-es FI vé- dőkapcsolóval kell védeni. Minden üzem előtt ellenőrizze, hogy nem sérült-e a készülék hálózati dugós csatla- kozóvezetéke. A készüléket sérült kábellel ne helyezze üzembe. A sérült kábelt villa- mos szakemberrel cseréltesse ki. A hosszabbító kábelnek IPX4 védelemmel kell rendelkezni és a kábel kivitelnek leg- alább a H 07 RN-F 3G1, 5-nek kell megfe- lelni. Dugja be a hálózati dugót a dugaljba. Balesetveszély Fagyási sérülések veszélye áll fenn. A szá- razjég hőmérséklete -79 °C. A szárazjeget és a készülék hideg alkatrészeit soha ne fogja meg védelem nélkül. Védőszemüve- get és védőruházatot viselni. Nyissa ki a szárazjég tartály fedelét. Ellenőrizze a szárazjég tartályt idegen testre és kondenzátumra, az idegen testet és a kondenzátumot távolítsa el. A szárazjég pelleteket töltse a tartály- ba. Vigyázat A készülék rongálódásveszélye áll fenn. Szóróanyagként csak szárazjég pelleteket szabad használni. Más szóróanyag hasz- nálata a garancia elvesztéséhez vezet. Zárja le a szárazjég tartály fedelét. Tudnivaló Az összeragadt szárazjég pelletek általi rongálódások elkerülése érdekében aján- lott a szárazjég tartály tartalmát egészen elhasználni, mielőtt új szárazjeget tölt bele. Hosszabb munkamegszakítások előtt a ké- szüléket addig működtesse, amíg a száraz- jég tartály kiürül vagy a tartályt a szárazjég kiürítése funkció segítségével ürítse ki. Megjegyzés A beállítások a tisztítandó tárgy alapanya- gától és szennyeződésétől függnek. A Vész-Ki kapcsolót forgatással oldja ki. Állítsa a készülékkapcsolót „I“-re. A kulcsos kapcsolót az órajárás irányá- ban elfordítani A szórónyomást a szórónyomás növe- lése/csökkentése gombbal beállítani. Megjegyzés Minél magasabb a beállított szórónyomás, annál magasabb (agresszívabb) a tisztító- hatás. A szárazjég adagolást a szárazjég ada- golás növelése/csökkentése gombbal beállítani. A kulcsos kapcsolót az óra járásával el- lentétesen elfordítani és a kulcsot ki- húzni. A kulcslyuk automatikus elzárása meg- akadályozza az üzem alatti szennyező- dést. Kihúzott kulcs esetén a készülék a be- állítások elállítása és a statisztikai érté- kek visszaállítása ellen védett. Karbantartási munkákat „Naponta üzemkezdés előtt“ elvégezni (lásd „Ápolás és karbantartás“ részt). Balesetveszély Sérülésveszély röpködő szárazjég pelletek által. A szórópisztolyt ne irányítsa szemé- lyekre. Harmadik személyeket a használati helyről el kell küldeni és az üzem alatt távol kell tartani (pl. kordonnal). Üzem alatt ne nyúljon a szórófej nyílásába vagy a szárazjég sugárba. A szórópisztoly és a szóróanyag tömlő, va- lamint a szóróanyag tömlő és a készülék közötti összekötés szétválasztása előtt mindenképpen zárja el a sűrített levegő el- látást, a készüléket nyomástalanítsa és a hálózati dugót húzza ki a dugaljból. Üzem alatt zárja le a munkaterületet, személyek belépésének megakadályo- zására. Balesetveszély Fulladásveszély széndioxid által. A száraz- jég pelletek szilárd széndioxidból állnak. A készülék üzeme esetén növekszik a levegő széndioxid tartalma a munkahelyen. A munkaterületet kellően szellőztessük, ha szükséges, személyi figyelmeztető készü- léket vagy légvédő készüléket is használ- junk. A belélegzett levegőben lévő magas szén- dioxid-tartalom jelei: – 3 p. 5
• %: fejfájás, gyors légzésszám. – 7 p. 10
• %: fejfájás, hányinger, esetleg eszméletvesztés. Ezen jelek fellépésekor azonnal állítsa le a készüléket és menjen a friss levegőre, mi- előtt folytatja a munkát javítsa a szellőzést vagy használjon légzőkészüléket. Szórófej hosszabbítás (tartozék) Derékszög sugarú cső (tartozék) Fogantyú (tartozék) Munkavilágítás (tartozék) Sűrített levegő csatlakoztatása Hálózati csatlakozás létrehozása Használat Szárazjég betöltése Beállítások Üzem 179HU- 7 A szén-dioxid a mélyebben fekvő helyeken összegyűlik. Az összegyűlést aktív szellőz- tetési intézkedéssel akadályozzuk meg. Vegye figyelembe a szárazjég gyártójának biztonsági adatlapját. Balesetveszély Egészségkárosító anyagok miatti veszély. Ha üzem alatt egészségre ártalmas porok keletkezhetnek, akkor a munkák előtt meg- felelő biztonsági intézkedéseket kell végre- hajtani. Balesetveszély Robbanásveszély! Ne dolgozzon egyszerre könnyűfém és vas tartalmú alkatrészeken. Ha felváltva dolgozik könnyűfém és vas tar- talmú alkatrészeken, akkor a munkahelyet és a leszívó berendezést a másik anyagon dolgozás előtt meg kell tisztítani. Porrobbanás veszélye. Ha munkavégzés közben gyúlékony por keletkezik, akkor ke- rülni kell a por felgyülemlését. A port rend- szeresen szívjuk el, mielőtt kritikus mennyiség gyűlhetne össze. Szűk helyiségben történő munka ese- tén biztosítsa a megfelelő szellőzést, hogy a helyiség széndioxid koncentrá- ciója a veszélyes érték alatt maradjon. A tisztítandó tárgyat adott esetben rög- zítse. Veszély Sérülésveszély elektrosztatikus kisülés ál- tal, rongálódásveszély az elektronikus ré- szegységek számára. A tisztítási eljárás során a tisztítandó tárgy elektromosan fel- töltődhet. A tisztítandó tárgyat elektromo- san földelje és a földelést a teljes tisztítási eljárás alatt tartsa fenn. 몇 Figyelem! Sérülésveszély megbotlás által. A szóróanyagtömlőt és a vezérlő vezetéket úgy helyezzük el, hogy munka közben sen- ki ne botolhasson fel benne. Vigyázat Rongálódásveszély a szárazjég tartályra eső idegen testek által. Üzem alatt tartsa zárva a szárazjég tartály fedelét. A földelő kötelet elektromosan vezető- en kössük össze a tisztítandó tárggyal vagy azt más módon földeljük. Viseljen védőruházatot, védőkesztyűt, jól záró védőszemüveget és fülvédőt. A sűrített levegő ellátást bekapcsolni. A Vész-Ki kapcsolót forgatással oldja ki. Állítsuk be az üzemmódkapcsolón az 1. sűrítettlevegő sugár, vagy 2. szárazjég sugár üzemmódot. Válasszon biztos helyet és vegyen fel biztonságos testtartást, annak érdeké- ben, hogy a kézi szórópisztoly vissza- lökő ereje által ne veszítse el egyensúlyát. A hátralökés hirtelen bekövetkezésé- nek elkerülése érdekében, a szórónyo- más lassú emelkedését be lehet állítani (lásd a „Kezelés/Alapbeállítások“ feje- zetben a Finom indítás menüpontot). Nyomja be a szórópisztoly biztosító- gombját. A szárazjég sugarat a szórópisztoly karjának működtetésével aktiválja és végezze el a tisztítást. Tudnivaló Az Advanced szórópisztoly használatánál a szárazjég pelletek hozzáadását a száraz- jég adagolás Be/Ki gombjával a szórópisz- tolyon be- és ki lehet kapcsolni. Kikapcsolt adagolás mellett a gomb pirosan világít , a kijelzőn „Ice off“ jelenik meg. Az Advanced szórópisztoly használatánál a szórási nyomást és a szárazjég mennyi- ségét is be lehet állítani a szórópisztolyon. Vigyázat Rongálódásveszély az adagoló berende- zés szármára szenny által. Szórási üzem esetén a szárazjég tartály fedelét hagyja zárva, hogy megakadályozza a leszedett szenny bekerülését. Engedje el a szórópisztoly karját. Nyomja meg a Vész-Ki kapcsolót. A szárazjég adagolás leáll és a szórófejből kijövő levegőáramlat megszakad. A sűrített levegő ellátását megszakíta- ni. A Vész-Ki kapcsolót forgatással oldja ki. Engedje el a szórópisztoly karját. Üzemszünetek esetén a szórópisztolyt a készülék tartójába lehet helyezni. Tudnivaló Hosszabb üzem megszakítások esetén a szárazjég pelletek a szárazjég tartályban összecsomósodhatnak. Az üzemet lehető- leg ne szakítsa meg 20 percnél tovább. Hosszabb megszakítások esetén ürítse ki a szárazjég tartályt. A vízleválasztó megtisztítja a készülékbe jutó sűrített levegőt. Ezáltal kondenzátum gyűlik össze a vízleválasztóban, amelyet időről időre ki kell üríteni. A felfogó tartályt helyezze a kondenzá- tum leeresztése alá. A nyomáscsökkentő szelepet lassan nyissa ki és várjon, amíg a kondenzá- tum eltávozott a készülékből. Tudnivaló A környezet védelme érdekében a konden- zátumot környezetbarát módon távolítsa el. Állítsa a készülékkapcsolót „I“-re. Nyomja meg röviden a statisztika gom- bot, az üzem idejét jelzi ki. t: Az üzem ideje az utolsó visszaállítás óta. T: Teljes üzemidő Nyomja meg röviden a statisztika gom- bot, a felhasznált szárazjég mennyisé- gét jelzi ki. m: A szárazjég mennyiség az utolsó visszaállítás óta. M: Teljes szárazjég mennyiség. Nyomja meg röviden a statisztika gom- bot, az átlagos szárazjég felhasználást jelzi ki. q: Átlagos szárazjég felhasználás az utolsó visszaállítás óta. Q: Teljes átlagos szárazjég felhaszná- lás. A kulcsos kapcsolót az órajárás irányá- ban elfordítani A statisztika gombot 4 másodpercig nyomja. Tudnivaló A teljes értékeket nem lehet törölni. A szórónyomás növelése és a szóró- nyomás csökkentése gombokat egy- szerre megnyomni és nyomva tartani, a kulcsos kapcsolót az óra járásával megegyezően elfordítani. Az alapbeállítások üzemmódban a gom- boknak a következő funkciója van: 1 Érték növelése 2 Érték csökkentése 3 Menüpont fel 4 Menüpont le Kikapcsolás vészhelyzetben Üzembe helyezés Vész-Ki után A használat megszakítása Kondenzátum leeresztése Statisztika funkció Értékek lehívása Értékek visszaállítása Alap beállítások Menüpont Beállítási tartomány Leírás Softstart 0, 1, 2, 3, 4, 5 má- sodperc Finom beindítás, a kivá- lasztott szórónyomás el- érésének ideje T_Dump 1, 2, 3, 4, 5 perc A szárazjég kiürítési fo- lyamatának időtartama Language metrikus, imperiális Mértékegységek metrikus: kg/h, MPa imperiális: lbs, psi Lighting ON/OFF Szórófej világítás (opcio- nális) be-/kikapcsolása Demo-Mode ON/OFF Bemutató üzemmód: A kezelést szimulálja, a sű- rített levegő- és a száraz- jég adagolás le van zárva. 180 HU- 8 A kulcsos kapcsolót az óra járásával el- lenkező irányban fordítsa el. Balesetveszély Fagyási sérülések veszélye áll fenn. A szá- razjég hőmérséklete -79 °C. A szárazjeget és a készülék hideg alkatrészeit soha ne fogja meg védelem nélkül. Védőszemüve- get és védőruházatot viselni. Balesetveszély Sérülésveszély röpködő szárazjég pelletek által. A szórópisztolyt ne irányítsa szemé- lyekre. Harmadik személyeket a használati helyről el kell küldeni és az üzem alatt távol kell tartani (pl. kordonnal). A sűrített levegő ellátást zárja el. A felfogó tartályt helyezze a kondenzá- tum leeresztése alá. A nyomáscsökkentő szelepet lassan nyissa ki és várjon, amíg a kondenzá- tum és a sűrített levegő eltávozott a ké- szülékből. A felfogó edényt helyezze a szárazjég leeresztő alá. Nyomja meg a szárazjég tartály kiüríté- se gombot és várjon, amíg a szárazjég tartály kiürül. A szárazjég leeresztés leáll az előre megadott idő után (lásd „Alapbeállítá- sok“). Szükség esetén nyomja meg többször a szárazjég leeresztése gombot. Tudnivaló A környezet védelme érdekében a konden- zátumot környezetbarát módon távolítsa el. Állítsa „0/OFF“-ra a készülékkapcsolót. Válassza le a készüléket a sűrített leve- gő táplálóvezetékről. Húzza ki a hálózati dugót a dugaljból. Tisztítsa meg a földelő kötelet és csa- varja fel. A szórt maradékot a helyi előírásoknak megfelelően távolítsa el. Veszély Balesetveszély a készüléken található szá- razjég maradványok által. Zárt járműben történő szállítás előtt a szárazjeget teljesen el kell távolítani a készülékből, hogy az uta- sok széndioxid általi veszélyeztetését meg- akadályozza. A szállítás előtt az „Üzemen kívül helye- zés“ fejezet minden lépését el kell vé- gezni. Vigye a készüléket a szállítójárműre. Rögzítse a féket a kormánygörgőkön. A készüléket feszítőhevederekkel rög- zítse a járműn. Vigyázat Sérülés- és rongálódásveszély! Tárolás esetén vegye figyelembe a készülék súlyát. Ezt a készüléket csak beltéri helyiségben szabad tárolni. Az üzembiztos berendezés alapja a rend- szeres karbantartás az alábbi karbantartási tervnek megfelelően. Kizárólag a gyártó eredeti pótalkatrészeit használja, vagy az általa ajánlott egyéb al- katrészeket, mint – pót- és kopó alkatrészek, – tartozékok, – üzemi anyagok, – tisztítószerek. Veszély! Balesetveszély a készüléken történő mun- ka esetén. A készüléken történő minden munka előtt el kell végezni az „Üzemen kí- vül helyezés“fejezet minden lépését. Balesetveszély Fagyási sérülések veszélye szárazjég vagy a készülék hideg alkatrészei által. A készü- léken történő munka előtt viseljen hideggel szembeni védőruházatot vagy távolítsa el a szárazjeget és hagyja felmelegedni a ké- szüléket. Balesetveszély A térfogati tágulás és a fagyás miatti ve- szély. A szárazjeget soha nem vegye a szájába. Vigyázat Rongálódásveszély. A szórópisztolyt ne tisztítsa oldószerrel, benzinnel vagy olaj tartalmú tisztítószerrel. A berendezés megbízható üzemeltetésé- nek biztosítása érdekében ajánljuk egy kar- bantartási szerződés megkötését. Kérjük, forduljon az illetékes Kärcher-Ügyfélszol- gálathoz. A szóróanyag tömlőt gondosan repedé- sekre, hajlásokra és más meghibáso- dásokra ellenőrizni. A puha részek a tömlőn belső oldalának elhasználódá- sát mutatják. A hibás vagy elhasználó- dott tömlőt új tömlőre cserélje ki. Az elektromos kábelt és a dugós kap- csolót sérülésekre ellenőrizni. A hibás alkatrészeket a szerviz szolgálattal cse- réltesse ki. A szóróanyag tömlő csatlakozásait a ké- szüléken és a szórópisztolyon rongáló- dásra és elhasználódásra ellenőrizni. A megrongálódott tömlőt cserélje ki, a meg- hibásodott csatlakozókat a készüléken vagy a szórópisztolyon cseréltesse ki. Az adagolóberendezést károkra és szi- várgásra átvizsgálni. Ha károkat/szivár- gást állapít meg, hívja a szerviz szolgálatot. Ellenőrizze a hátsó kerekek rögzítősap- kájának biztos ülését. Ellenőriztesse a készüléket a szerviz szolgálattal. A szóróanyag tömlőt legalább 2 évente ki kell cserélni A karbantartási munkák elvégzéséhez a készülék oldalsó burkolatát el kell távolíta- ni: 1 Gyorszár 2 Oldalburkolat A gyorszárat az óra járásával ellentéte- sen nyissa ki. Oldalburkolatot levenni. 1 Csavar 2 Alsó rész 3 Anya 4 Alátét 5 Szűrőbetét 6 Felső rész 4 csavart kicsavarni. Alsó részt levenni. Anyát lecsavarni. Alátétet levenni. A szűrőbetétet levenni és új szűrőbetét- re cserélni. A vízleválasztót fordított sorrendben is- mét összerakni. Alapbeállítások befejezése Üzemen kívül helyezés Szállítás Tárolás Ápolás és karbantartás Ápolási megjegyzések Karbantartási szerződés Karbantartási terv Naponta üzemkezdés előtt 100 üzemóránként 500 üzemóra elteltével vagy évente 2 évente Készülék kinyitása Karbantartási munkák A vízleválasztó szűrőbetétjét kicserélni 181HU- 9 A BGV D 26 alapján a készüléken a követ- kező vizsgálatokat kell egy szakembernek elvégezni. A vizsgálat eredményeit vizsgá- lati igazolásban kell rögzíteni. A vizsgálati igazolást a készülék üzemeltetőjének a kö- vetkező vizsgálatig meg kell tartani. A készülék rendeltetésszerű minőségét és működését ellenőrizni. A készülék rendeltetésszerű minősé- gét, működését és felállítását ellenőriz- ni. A készülék rendeltetésszerű minősé- gét, működését és felállítását ellenőriz- ni. Veszély! Balesetveszély a készüléken történő mun- ka esetén. A készüléken történő minden munka előtt el kell végezni az „Üzemen kí- vül helyezés“fejezet minden lépését. Veszély Fagyási sérülések veszélye szárazjég vagy a készülék hideg alkatrészei által. A készü- léken történő munka előtt viseljen hideggel szembeni védőruházatot vagy távolítsa el a szárazjeget és hagyja felmelegedni a ké- szüléket. Balesetveszély A térfogati tágulás és a fagyás miatti ve- szély. A szárazjeget soha nem vegye a szájába. Vizsgálatok Több, mint egy éves üzemmegszakítás után A felállítási hely megváltoztatása után Üzembe helyezés munkák vagy változ- tatások után, amelyek az üzembizton- ságot befolyásolhatják Segítség üzemzavar esetén Üzemzavarok kijelzéssel a display-en Display kijelző Kontroll lámpa (KL) Lehetséges ok Elhárítás Ki által E001 Vezérlőfeszültség KL pirosan világít Vezérlőfeszültség alacsony Kapcsolja ki a készüléket, rövid ideig várjon, kapcsolja be a készüléket. Ellenőriztesse a dugaljat. A hibakód ismételt megjelenése esetén értesítse a Kärcher szerviz szolgálatot Kezelő E002 Vész-Ki KL pirosan világít A Vész-Ki kapcsoló meg van nyomva Forgatással oldja ki a Vész-Ki kapcsolót. Kezelő E003 Sűrített levegő KL pi- rosan világít A sűrített levegő nyomása túl alacsony Növelje a nyomást. Kapcsolja ki a készüléket, rövid ideig várjon, kapcsolja be a készüléket. Kezelő E004 Adagolás KL pirosan világít Üzemzavar az adagoló egység- ben Kapcsolja ki a készüléket, rövid ideig várjon, kapcsolja be a készüléket. A hibakód ismételt megjelenése esetén értesítse a Kärcher szerviz szolgálatot Kezelő E005 Szórópisztoly KL pi- rosan világít Csatlakozás a készülék és a szórópisztoly között megsza- kadt. Ellenőrizze a vezérlőkábel csatlakozásainak helyes összekötését. Vizsgálja meg a vezérlőkábelt esetleges sérülésekre. Kezelő E006 Szórópisztoly KL pi- rosan világít Rövidzárlat a szórópisztolyban vagy a vezérlőkábelben A szórópisztolyt vagy a szórótömlőt a vezérlőkábellel kicserélni. Kezelő E007 Sűrített levegő KL pi- rosan világít Hiba a sűrített levegő szabályo- zó szelepén Keresse fel a szervizt. Kezelő E008 Szórópisztoly KL na- rancs színűen világít A szórópisztoly karja a Vész-Ki gomb bekapcsolása vagy kiol- dása alatt működésben volt Engedje el a szórópisztoly karját. Kezelő 182 HU- 10 A display-en nem kijelzett üzemzavarok Üzemzavar Lehetséges ok Elhárítás Ki által A kijelző nem mutat semmit bekapcsolt fő- kapcsoló ellenére A hálózati dugó nincs bedugva a dugaljba. Csatlakoztassa a hálózati csatlakozót egy aljzat- ba. Kezelő Az F1 biztosíték kioldott Vegye le az oldalburkolatot és megnyomással old- ja ki az F1 biztosítékot. Kezelő Meghúzott kar ellenére sincs sűrített levegő sugár A sűrített levegő ellátásnak túl alacsony a nyomása Ellenőrizze a nyomást. Kezelő A szórónyomás túl alacsonyra van állítva. Állítsa magasabbra a szórónyomást. Kezelő A feszültségellátás megszakadt Ellenőrizze a feszültségellátást. A „Készülék be“ kontroll lámpának zölden kell világítani. Kezelő A Vész-Ki kapcsoló meg van nyomva A Vész-Ki kapcsolót forgatással oldja ki. A „Készü- lék be“ kontroll lámpának zölden kell világítani. Kezelő A vezérlőkábel nincs helyesen bekötve Ellenőrizze az összekötést a vezérlőkábel és a szórópisztoly, valamint a vezérlőkábel és a készü- lék között. Kezelő A vezérlőkábel meghibásodott A szóróanyagtömlőt cserélje ki. Kezelő A sűrített levegő sugár túl gyenge A szórónyomás túl alacsonyra van állítva. Állítsa magasabbra a szórónyomást. Kezelő A sűrített levegő ellátás nyomása túl ala- csony vagy a kompresszor szállított mennyi- sége túl kevés. Ellenőrizze a nyomást és a szállított mennyiséget. Kezelő A vízleválasztó szűrőbetétje elzáródott. A vízleválasztó szűrőbetétjét kicserélni. Kezelő A szóróanyag tömlő vagy a szórópisztoly el- záródott A szóróanyag tömlőt vagy a szórópisztolyt hagyja felolvadni és távolítsa el az elzáródást. Emelje a munkanyomást és / vagy csökkentse a szárazjég adagolást. Kezelő Nincs szárazjég pellet a sűrített levegő sugár- ban A szárazjég adagolás ki van kapcsolva (csak az Advanced szórópisztolynál) a szárazjég adagolás be/ki gombja a szórópisztolyon pi- rosan világít, a kijelzőn „Ice off“ jelenik meg. Nyomja meg a szárazjég adagolás gombot az Ad- vanced szórópisztolyon. Kezelő A szárazjég tartály üres Töltse fel a szárazjég tartályt Kezelő A szárazjég elolvadt A szárazjég tartályt ürítse ki és töltse fel friss szá- razjég pelletekkel. Kezelő A rázógép a szárazjég tartályban nem műkö- dik Keresse fel a szervizt. Kezelő Az adagoló berendezés hajtómotorja túl van terhelve Az adagoló berendezést hagyja felolvadni Kezelő A sűrített levegő kilépése a szárazjég tartály- ban Tisztítsa meg a nyomáskiegyenlítő csatornát az adagoló berendezésben. Szerviz Az adagoló egység adagoló tárcsája meghi- básodott Cserélje ki az adagoló tárcsát. Szerviz 183HU- 11 Műszaki adatok Elektromos csatlakozás Feszültség V 220 Áramfajta 1~ Frekvencia Hz 50 Csatlakozási teljesítmény kW 0,6 Védettség IPX4 FI-védőkapcsoló delta I A-ban 0,03 Levezetési áram, típus: mA 7,5 Sűrített levegő Tömlő névleges átmérője coll 3/4 Ellátási nyomás (max.) MPa (bar) 1,6 (16) Ellátási nyomás (min.) MPa (bar) 0,2 (2) Sűrített levegő felhasználás m p. 240

/min 2...12 Sűrített levegő minősége száraz, olajmentes Teljesítményre vonatkozó adatok Szórónyomás (max.) MPa (bar) 1,6 (16) A szárazjég pelletek átmérője (max.) mm 3 Szárazjég felhasználás kg/h 30...120 Méretek A szárazjég tartály űrtartalma kg 40 szélesség mm 716 Mélység mm 850 magasság mm 1102 Súly a tartozékkal kg 101,5 súly, üzemkész, feltöltött szárazjég tartállyal kg 140 Abroncsnyomás (max.) MPa (bar) 0,2 (2) A szóróberendezés súlya (szóróanyag tömlő, szórópisztoly, szerszámtáska) kg 10 A szórópisztoly visszalökőereje (max.) N 100 A szórópisztoly forgatónyomatéka (max.), csak hajlított szórófej esetén N 40 Hangnyomás szint L

dB(A) 114 Hangnyomás szint L

dB(A) 136 Bizonytalanság K dB(A) 5 Készülék vibráció Szórópisztoly m/s

1,2 Szóróanyag tömlő m/s

1,2 184 HU- 12 Teljes látószögű védőszemüveg, bevona- tos, alkatrész sz.: 6.321-208.0 Hideg elleni védőkesztyű csúszásgátló pro- fillal, EN 511 szerinti III. kategória, alkat- rész sz.: 6.321-210.0 Fülvédő fej kengyellel, alkatrész sz.: 6.321-
