HASZNÁLATI ÚTMUTATÓ GPBC 36430 Li BL EINHELL

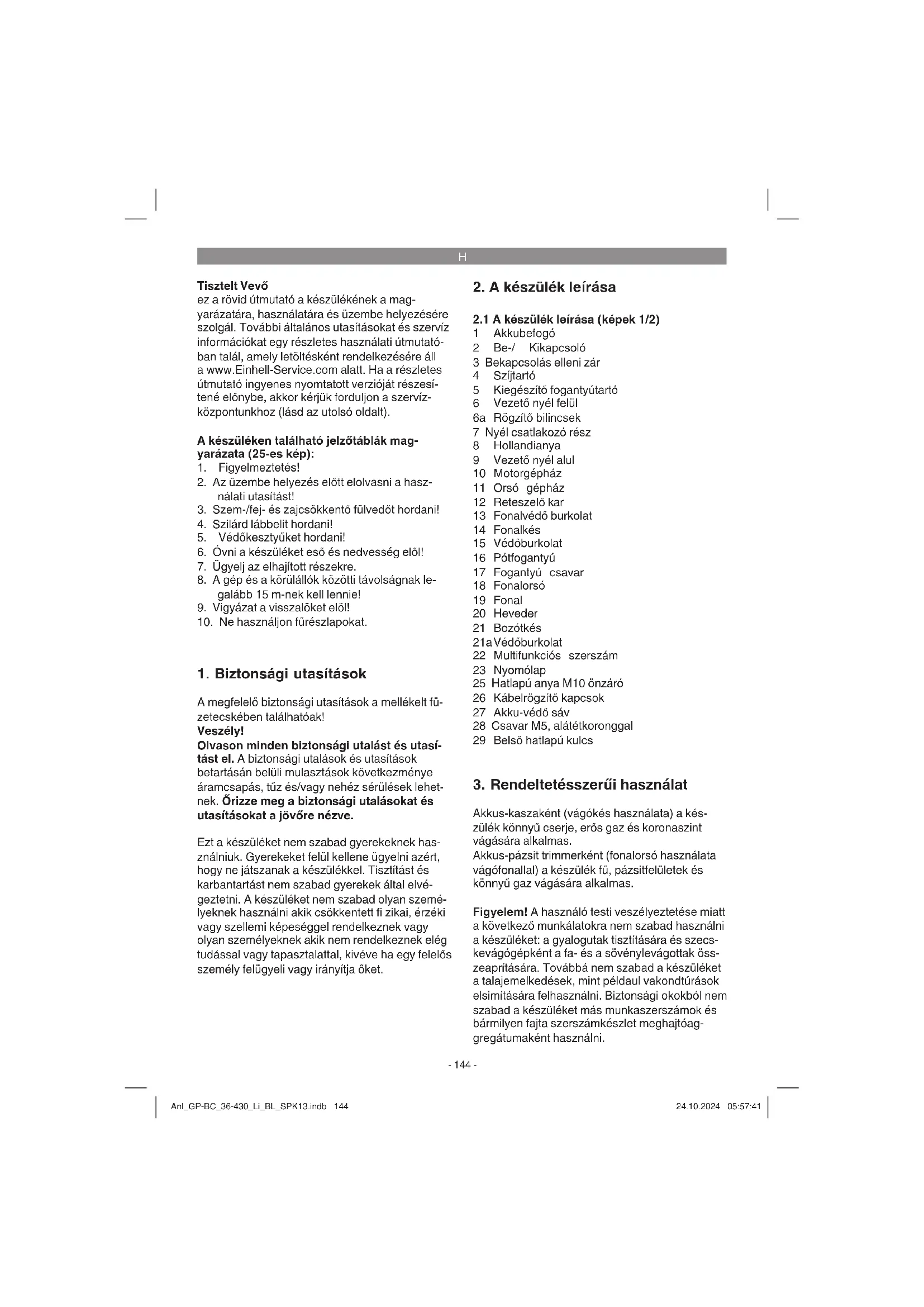

Tisztelt Vevő ez a rövid útmutató a készülékének a mag- yarázatára, használatára és üzembe helyezésére szolgál. További általános utasításokat és szervíz információkat egy részletes használati útmutató- ban talál, amely letöltésként rendelkezésére áll a www.Einhell-Service.com alatt. Ha a részletes útmutató ingyenes nyomtatott verzióját részesí- tené előnybe, akkor kérjük forduljon a szervíz- központunkhoz (lásd az utolsó oldalt). A készüléken található jelzőtáblák mag- yarázata (25-es kép):

2. Az üzembe helyezés előtt elolvasni a hasz-

3. Szem-/fej- és zajcsökkentő fülvedőt hordani!

4. Szilárd lábbelit hordani!

5. Védőkesztyűket hordani!

6. Óvni a készüléket eső és nedvesség elől!

7. Ügyelj az elhajított részekre.

8. A gép és a körülállók közötti távolságnak le-

galább 15 m-nek kell lennie!

9. Vigyázat a visszalöket elöl!

10. Ne használjon fűrészlapokat.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt fü- zetecskében találhatóak! Veszély! Olvason minden biztonsági utalást és utasí- tást el. A biztonsági utalások és utasítások betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehet- nek. Őrizze meg a biztonsági utalásokat és utasításokat a jövőre nézve. Ezt a készüléket nem szabad gyerekeknek has- ználniuk. Gyerekeket felül kellene ügyelni azért, hogy ne játszanak a készülékkel. Tisztítást és karbantartást nem szabad gyerekek által elvé- geztetni. A készüléket nem szabad olyan szemé- lyeknek használni akik csökkentett fi zikai, érzéki vagy szellemi képeséggel rendelkeznek vagy olyan személyeknek akik nem rendelkeznek elég tudással vagy tapasztalattal, kivéve ha egy felelős személy felügyeli vagy irányítja őket.

2. A készülék leírása

2.1 A készülék leírása (képek 1/2)

1 Akkubefogó 2 Be-/ Kikapcsoló 3 Bekapcsolás elleni zár 4 Szíjtartó 5 Kiegészítő fogantyútartó 6 Vezető nyél felül 6a Rögzítő bilincsek 7 Nyél csatlakozó rész 8 Hollandianya 9 Vezető nyél alul 10 Motorgépház 11 Orsó gépház 12 Reteszelő kar 13 Fonalvédő burkolat 14 Fonalkés 15 Védőburkolat 16 Pótfogantyú 17 Fogantyú csavar 18 Fonalorsó 19 Fonal 20 Heveder 21 Bozótkés 21a Védőburkolat 22 Multifunkciós szerszám 23 Nyomólap 25 Hatlapú anya M10 önzáró 26 Kábelrögzítő kapcsok 27 Akku-védő sáv 28 Csavar M5, alátétkoronggal 29 Belső hatlapú kulcs

3. Rendeltetésszerűi használat

Akkus-kaszaként (vágókés használata) a kés- zülék könnyű cserje, erős gaz és koronaszint vágására alkalmas. Akkus-pázsit trimmerként (fonalorsó használata vágófonallal) a készülék fű, pázsitfelületek és könnyű gaz vágására alkalmas. Figyelem! A használó testi veszélyeztetése miatt a következő munkálatokra nem szabad használni a készüléket: a gyalogutak tisztítására és szecs- kevágógépként a fa- és a sövénylevágottak öss- zeaprítására. Továbbá nem szabad a készüléket a talajemelkedések, mint példaul vakondtúrások elsimítására felhasználni. Biztonsági okokból nem szabad a készüléket más munkaszerszámok és bármilyen fajta szerszámkészlet meghajtóag- gregátumaként használni. Anl_GP-BC_36-430_Li_BL_SPK13.indb 144Anl_GP-BC_36-430_Li_BL_SPK13.indb 144 24.10.2024 05:57:4124.10.2024 05:57:41H

Veszély! Ne használjon fémhuzalt vagy bár- milyen fajta műanyag bevonatú fémhuzalt a fonalorsóban. Ez súlyos sérüléseket okozhat a felhasználónak. Veszély! Ne használjon fűrészlapokat.

Feszültség ..............................................36 V d.c. Fordulatszám n

Vágókör-fonal ........................................Ø 42 cm Fonalhossz .................................................... 6 m Fonalátmérő ............................................ 2,0 mm Vágókör-kés ........................................Ø 25,5 cm Védelmi osztály .................................................III Súly ............................................................7,2 kg Figyelem! A készülék akkuk és töltőkészülék nélkül lesz les- zállítva és csak a Power X-Change szeriai Li-Ion akkukkal (2 darab) szabad használni! A Power X-Change szeriának a Li-Ion akkujait csak a Power X-Charger-el szabad tölteni. Veszély! Zaj és vibrálás A zaj és a vibrálási értékek az EN 62841 szerint lettek mérve. Használja vágófonallal Hangnyomásszint L

: ......................................3 dB Mért hangteljesítményszint L

: .......... 94,1 dB(A) Bizonytalanság K

: ................................2,02 dB Garantált hangtelyesítményszint L

: .... 96 dB(A) Használja bozótos késsel Hangnyomásmérték L

.......................................3 dB Mért hangteljesítményszint L

: .......... 92,1 dB(A) Bizonytalanság K

......................................3 dB Hordjon egy zajcsökkentő fülvédőt. A zaj befolyása hallásvesztességhez vezethet. Rezgésösszértékek (három irány vektorösszege) az EN 62841 szerint lettek meghatározva. Fogantyú vágófonallal Rezgésemisszióérték a

Fogantyú bozótkéssel Rezgésemisszióérték a

5. Beüzemeltetés előtt

A készülék, akkuk és töltőkészülék nélkül lesz leszállítva! Vigyázat! A következő összeszerelési és beállítá- si munkálatokat akkuk nélkül végezni el - sérülés veszélye. Használjon védőkesztyűket.

5.1 A védőkupak felszerelése (3-as ábra)

Tolja alulról a védőkupakot (15) a motorház befogójára, és rögzítse a csavarokkal (28). A fonalvédő burkolatának az alsó oldalán (poz. 13) van egy kés a fonalhossz automatikus szabályo- zására (poz. 14). Ez védőcsíkkal (poz. 14a) van ellátva, amelyet a munka megkezdése előtt el kell távolítani.

5.2 A pótfogantyú felszerelése

(ábrák 4a-tol - 4f-ig) Lazítsa meg a fogantyúcsavart (poz. 17) és tá- volítsa el a nyomódarabot (poz. 5a). Tegye a pót- fogantyút (16) úgy a tartóba (5), hogy a műanyag gyűrű (B) a tartó (5) horonyában (B) feküdjön (ábra 4b). Figyelem! A pótfogantyú akkor van rosszul fels- zerelve, ha a műanyag gyűrű (B), mint ahogyan a 4c részletrajzon látható, a horonyon (N) kívül feks- zik. Ez az összeszerelési hiba által megsérülhet az üzem ideje alatt a pótfogantyú. Erősítse oda a pótfogantyút (16) a nyomódar- abbal (5a) azáltal, hogy a fogantyúcsavart (17) ismét feszesre meghúzza. Azután felerősíteni a kábelvezetéket (A) a felső vezetőszárhoz (6) az előre összeszerelt rögzítőbilincsekkel (6a) és a pótfogantyúhoz (16) a mellékelt kábelrögzítő kap- csokkal (26).

5.2 A vezetőnyél felszerelése (5-ös ábra)

Dugja az alsó vezetőnyélt (9) a felső vezetőnyélbe (6). Csavarozza össze a felső vezetőnyélen a hol- landianyával (8) a nyélcsatlakozó részt (7) az alsó vezetőnyélre.

5.4 A pótfogantyú dőlés szögének beállítása

(6-os ábra) A pótfogantyú optimális dőlés szögének az ön részére optimális beállításához munka közben lazítsa meg a fogantyúcsavart (17). Állítsa be a Anl_GP-BC_36-430_Li_BL_SPK13.indb 145Anl_GP-BC_36-430_Li_BL_SPK13.indb 145 24.10.2024 05:57:4124.10.2024 05:57:41H

pótfogantyú (16) kívánt dőlés szögét. Csavarja ismét feszesre a fogantyúcsavart (17).

5.5 A vágófonalegység felszerelése/leszere-

lése (7-es ábra) Utasítás: Gyárilag a készüléket a vágófonallal való üzemre van előkészítve. Figyelmeztetés! Ügyeljen arra, hogy nehogy megsértse magát a vágófonalkésen. a) A vágófonalegység eltávolítása Későbbi kaszaként való felhasználásh- oz el kell távolítani a vágófonalegységet. Nyomja előre a reteszelő kart (12), és ezzel egyidejűleg forgassa el a vágófonalegységet (C) az „a“ irányba, amíg a reteszelő kar be nem reteszel. Csavarja le a vágófonalegysé- get a motor tengelyről az „a“ irányába. b) A vágófonalegység felszerelése Későbbi fűvágó trimmerkénti felhasználás- hoz fel kell szerelni a vágófonalegységet. Nyomja előre a reteszelő kart (12), és ezzel egyidejűleg forgassa el a vágófonalegységet (C) a „b“ irányba addig a motortengelyre, amíg a reteszelő kar be nem reteszel. Kézzel feszesre meghúzni a vágófonal egységet a motor tengelyén. Ellenőrizze, hogy a vágófo- nalegység szabadon forgatható-e a reteszelő kar elengedése után. Ha nem ez az eset, akkor ellenőriztesse le a mechanizmust sza- kember által.

5.6 Védőburkolat bozótkéssel való használat-

ra (8-as ábra) Vigyázat! A bozótkéssel végzett munka során el kell távolítani a fonalvédő burkolatot (13). Ügyeljen arra, hogy nehogy megsértse magát a vágófonalkésen. Kezdje oldalt, és óvatosan nyomja befelé a reteszelő füleket (F), pl. egy csavarhúzóval, majd fokozatosan húzza le a fonalvédő burkolatot (13).

5.7 Védőburkolat vágófonallal való használa-

thoz (8-as ábra) Vigyázat! A vágófonallal végzett munka során fel kell tenni a vágófonal burkolatot (13). Ügyeljen arra, hogy nehogy megsértse magát a vágófo- nalkésen. Kezdje oldalról, és nyomja be ismét a vágófonal burkolat reteszelő füleit (F).

5.8 A bozótkés felszerelése/leszerelése

A bozótkés felszerelése a 9a-tól – 9e-ig levő ké- peken látható. Vegye fi gyelembe a 9f részletrajzot.

A bozótkés (21) mindkét oldalon használható (fordítható kés). Ha a bozótkés sérült, defor- málódott, tompa vagy más módon kopott, akkor azt ki kell cserélni egy újért.

A bozótkés végén védőburkolatok (21a) vannak, amelyeket használat előtt el kell távolítani. Használat után, a tároláshoz és a szállításhoz fel kell tenni őket.

Csak a pótalkatrészek rendelése pont alatt megadott Einhell cserebozótkést használni. Veszély! A harmadik féltől származó tarto- zékok veszélyesek lehetnek, súlyos sérülé- sekhez vezethetnek és megrongálhatják a készüléket. Figyelmeztetés! Ügyeljen arra hogy nehogy megsértse magát a bozótkésen. a) A bozótkés felszerelése Fontos! Ha a bozótkés és a motorház közötti távolságtartó szétszerelés közben lecsúszott a motor tengelyéről (M) (9 g részletrajz tétel), akkor dugja azt ismét fel a motor tengelyére a rajzon látható módon.

1. Dugja fel a bozótkést (21).

2. Feldugni a nyomólemezt (23) (részletrajz 9f).

3. Csavarozza fel a hatlapú anyát M10 (25).

Figyelmeztetés! Biztonsági okokból már alapjába véve csak egyszer szabad használni az önbiztosító anyákat.

4. Nyomja meg a reteszelő kart (7-es ábra/poz.

12), és rögzítse a motor tengelyét. Húzza feszesre meg a hatlapú anyát a multifunkciós szerszámmal (22).

5. Ellenőrizze, hogy a kés (21) szabadon

forgatható-e a reteszelő kar elengedése után. Ha nem ez az eset, akkor ellenőriztesse le a mechanizmust egy szakember által. b) A bozótkés eltávolítása Tolja előre a reteszelő kart, rögzítse a motor ten- gelyét. Csavarja le a hatlapú anyát, és távolítsa el a nyomólemez burkolatát, a nyomólemezt és a bozótkést. Minden üzembevétel előtt ellenőrizze le a készüléket:

a védőburkolatokat és a vágóeszközt kifo- gástalan állapotukra és teljességükre.

az összes csavarkötést szoros ülésére.

az összes mozgó alkatrészt könnyű járatúsá- gra. Fontos! Vibrációk a bozótkésekkel való üzemnél Ha a bozótkés felszerelése után, a vágófonallal levő üzemtől eltérő, jelentősen erősebb vibrációk lépnének fel, akkor nincs közepesen felszerelve a Anl_GP-BC_36-430_Li_BL_SPK13.indb 146Anl_GP-BC_36-430_Li_BL_SPK13.indb 146 24.10.2024 05:57:4124.10.2024 05:57:41H

bozótkés. Kapcsolja azonnal ki a készüléket. Tá- volítsa el az akkut (akkukat) és szerelje újból be az előzetesen leírt módon a bozótkést. Vigyázat! A nem közepesen beszerelt bozótkés megrongálja a készüléket! Az elhasználódott bozótkést ki kell cserélni egy újért (lásd a 7.5-ös fejezetet).

5.9 A heveder felhelyezése

Vigyázat! Munka közben mindig viselje a mel- lékelt hevedert (2-es ábra/poz. 20). Ne használjon kiegészítő hevedert. Mindig kikapcsolni a készü- léket, mielőtt kioldaná a hevedert – sérülésves- zély!

Helyezze fel a hevedert (10-es ábra)

Beakasztani a készüléket a hevederen (11-es ábra)

A hevederen található különböző övelállítók segítségével be kell állítani az optimális mun- ka- és vágási pozíciót. Szükség esetén el le- het tolni az övtartót (11-es ábra/poz. 4. ábra) a felső száron. Ehhez lazítsa meg a szárnyas anyát (4b) az övtartó (4) pozicionálóján (4a), tolja el a pozicionálót, az övtartót és adott esetben a rögzítőbilincset (6a). Ezután ismét meghúzni a szárnyas anyát.

Az optimális övhossz megállapításához vé- gezzen azután néhány lengő mozdulatot ané- lkül, hogy bekapcsolná a motort (12-es ábra). A heveder egy gyorskioldó mechanizmussal van felszerelve. Ha szükséges a készülék gyors lerakása, akkor húzzon a piros szíjrészen (11-es ábra/poz. 20a).

5.3 Az akku felszerelése (13-as ábra)

Tolja az akkukat balra és jobbra az erre a célra szolgáló akkubefogókba (2-es ábra/poz. 1). Mi- helyt teljesen be van tolva az akku, az hallhatóan bereteszel. Az akku kivételéhez nyomja meg a reteszelő gombot (poz. K), és húzza ki az akkut. Utasítás! Csak egyforma töltés állapotú akkukat használni, ne kombináljon sohasem teli és félig töltött akku- kat egymással. Mindig mind a két akkut egyszerre tölteni fel. Az alacsonyabb töltés állapottal rendelkező akku határozza meg a készülék futási idejét. Az üzem előtt mindig mind a két akkunak teljesen fel kell töltve lennie.

5.11 Az akku töltése (14-es ábra)

1. Kivenni az akku-csomagot a készülékböl. Eh-

hez nyomni a reteszelő tasztert.

2. Hasonlítsa össze, hogy a típustáblán me-

gadott hálózati feszültség, megegyezik e a fennálló hálózati feszültséggel. Dugja a töltőkészülék hálózati csatlakozóját a dugas- zoló aljzatba. A zöld LED elkezd pislogni.

3. Dugja a töltőkészülékre az akkut.

4. „A töltőkészülék kijelzése” alatti pontban egy

táblázat található a töltőkészüléken levő LED jelzések jelentéseivel. A töltés ideje alatt valamennyire felmelegedhet az akku. De ez normális. Ha az akku-csomag töltése nem lenne lehetsé- ges, akkor kérjük vizsgálja meg,

hogy van e a daugaszoló aljzatban hálózati feszültség

hogy a töltőkontaktusokon kifogástalan e a kontaktus. Ha az akku-csomag töltése még mindig nem le- hetséges, akkor kérjük,

és az akku-csomagot a vevőszolgálatunkhoz beküldeni. Egy szakszerű elküldéséhez kérjük kontaktál- ja a vevőszolgálatunkat vagy az eladó helyet, ahol vásárolta a készüléket. Az akkuk ill. akkus készülékek elküldésénél vagy megsemmisítésénél vegye fi gyelembe, hogy rövidzárlat és tűz elkerüléséhez ezek külön külön legyenek műanyagtasakokban becsomagolva! Az akku-csomag hosszú élettartamának az ér- dekében gondoskodnia kellene az akku-csomag időbeni újboli feltöltéséről. Ez minden esetben akkor szükséges, ha megállapítaná, hogy a készülék teljesítménye alábbhagy. Ne merítse ki sohasem teljesen az akku-csomagot. Ez az akku- csomag defektusához vezet!

5.12 Akku-kapacitás jelző (15-es kép)

Nyomja meg az akku-kapacitás jelző (poz. H) kapcsolóját. Az akku-kapacitás kijelző (poz. F) a 3 LED által szignalizálja önnek az akku töltésál- lapotát. Mind a 3 LED világít: Az akku teljesen fel van töltve. 2 vagy 1 LED világít: Az akku elegendő fennmaradt töltéssel rendel- Anl_GP-BC_36-430_Li_BL_SPK13.indb 147Anl_GP-BC_36-430_Li_BL_SPK13.indb 147 24.10.2024 05:57:4224.10.2024 05:57:42H

kezik. 1 LED pislog: Üres az akku, töltse fel az akkut. Minden LED villog: Alul van lépve az akku hőmérséklete. Távolítsa el az akkut a készülékről és hagyja az akkut egy napig szobahőmérsékletnél lehülni. Ha újra fellép a hiba, akkor mélyre le lett merítve az akku és defektes. Távolítsa el az akkut a készülékről. Egy defektes akkut nem szabad többet használni ill. nem szabad többet tölteni.

Kérjük vegye fi gyelembe a törvényi határozatokat a zajvédelmi rendeletekkel kapcsolatban, ame- lyek helyenként különbözőek lehetnek. Veszély! Munkánál fel kell szerelve lennie a védőkupaknak.

6.1 A készülék bekapcsolása és kikapcsolá-

sa, a fordulatszám beállítása (16-os ábra) Bekapcsolni Nyomja meg a bekapcsolás elleni zárat (3) és a be-/kikapcsolót (2). Kikapcsolni Engedje fel a be-/kikapcsolót. A fordulatszám beállítása A „Power Status“ kapcsolóval lesz a fordulatszám (alacsony / magas) kiválasztva. A készülék mindig az alacsony fordulatszámmal indul => „Power Status“ LED zölden világít. Nyomja meg a „Power Status“ kapcsolót = > ma- gas fordulatszám (MAX) => A „Power Status“ LED kéken világít.

6.2 Akku-kapacitáskijelző a készüléken

A „Battery Status“ kapcsolóval lesz kimutatva az akku-kapacitás. 3 LED világít = teljesen feltöltve 2 LED világít = elegendő maradék töltés 1 LED világít = üres = > töltés

6.3 Utasítások a munkához

1. Kapcsolja ki a készüléket, vegye ki az akkut,

és ellenőrizze a készüléket kopásra vagy sé- rülésre: - idegen tárggyal való érintkezés után. - mindig, amikor a készülék rendellenesen rezegni kezd (azonnal megvizsgálni). A készüléket csak az ok elhárítása után sza- bad újra üzembe helyezni. Ha nem találja a rezgés okát, vegye fel a kapcsolatot az ügy- félszolgálattal, és végeztesse el a szükséges javításokat.

2. Ha a készüléken egy vágófonal van, akkor a

vágófonal védőburkolaton a vágófonal lerövi- dítéséhez egy kés található. Vigyázzon az ujjaira, hogy ne sértse meg magát azon. A készülék használata előtt gyakoroljon, leállított motor mellett és akku nélkül minden munka- technikát végig. A vágófonallal csak száraz füvet kaszálni. Hosszú fű esetén azt lépcsőzetesen kell rövidebbre vágni (17-es ábra). A vágófonal meghosszabbítása (18-as ábra) Veszély! Ne használjon fel a fonalorsóban semmilyen fajta acéldrótot vagy plasztifi kált acéldrótot. Ez a kezelőnél nehéz sérülésekhez vezethet. A pázsit trimmelő egy részben automatizált fo- nalmeghosszabbító szisztémával rendelkezik (pillanatindító automata). A részben automatizált fonalmeghosszabbító szisztéma minden üzemel- tetésénél automatikusan meg lesz hosszabbítva a fonal, azért hogy mindig az optimális vágószé- lességgel rövidítse a pázsitját. A vágófonal meg- hosszabbításához, hagyja a motort futni és lökje a fonalorsót a talaj ellen. A fonal automatikusan meg lesz hosszabbítva. A védőkupakon levő kés lerövidíti a fonalat az engedélyezett hosszúságra. Kérjük vegye fi gyelembe, hogy a fonalmeghossz- abbító automata sűrű üzemeltetése által megnö- vekszik a fonal kopása. Utasítás: Ha elősször veszi üzembe a gépet, akkor az esetleg kiálló, fölösleges vágófonalvég a védőkupakvágóéle által le lesz rövidítve. Ha az első beüzemeltetésnél túl rövid a fonal, akkor nyomja meg a fonalorsón a gombot és húzza erőssen ki a fonalat. Az első indulásnál autóma- tikusan le lesz rövidítve a vágófonal az optimális hosszúságra. Egy kefével vagy hasonlóval rendszeresen eltávolítani óvatosan minden fűmaradékot a védőkupak alulsó részéröl. Külömböző vágási eljárások Ha a készülék rendesen fel van szerelve, akkor Anl_GP-BC_36-430_Li_BL_SPK13.indb 148Anl_GP-BC_36-430_Li_BL_SPK13.indb 148 24.10.2024 05:57:4224.10.2024 05:57:42H

az vágja a nehezen hozzáférhető helyeken mint például kerítés melett, falaknál és fundamentumo- knál úgymint a fák körül a gazt és a magas füvet. A kert jobb előkészítéséhez a vegetáció talaj- közeli eltávolításához vagy pedig egy bizonyos terület kitisztításához a „Lenyírási munkák“-ra is fel lehet használni. Figyelembe venni: Gondos használatnál is, fundamentumoknál, köveknél vagy betonfalaknál stb. levő vágásnak a következménye a normálistól magasabb fonalelhasználódás. Trimmelni / kaszálni Lóbázza a trimmelőt mint egy kaszát az egyik oldalról a másikra. Tartsa a fonalorsót mindig párhuzamossan a talajhoz. Ellenőrizze le a terü- letet és szabja meg a kívánt vágási magasságot. Vezesse és tartsa a fonalorsót a kívánt magas- ságon, azért hogy egy egyenletes vágást érjen el (19-es ábra). Alacsony trimmelés Tartsa enyhén megdöntve a trimmelőt pontosan saját maga előtt, úgyhogy a fonalorsó alulsó rés- ze a talaj felett legyen és a fonal a helyes vágás- helyre találjon. Mindig saját magától el vágni. Ne húzza a trimmelőt maga felé. Vágás a kerítésnél /fundamentumon Vágásnál lassan közeledni a dróthálókerítések- hez, léckerítésekhez, terméskőfalakhoz és funda- mentumokhoz, ahhoz hogy a közelükben vágjon, de anélkül hogy a fonallal az akadály ellen csap- jon. Ha a fonal például kövekkel, kőfalakkal vagy fundamentumokkal kerülne érintkezésbe, akkor gyorsabban elhasználódik és kirojtolódik. Ha a fonal a kerítésfonat ellen csapódik, akkor eltörik. Fák körüli trimmelés A fatörzsöket körül trimmelni, lassan közeledni, azért hogy ne érjen a fonal a fakéreghez. Menjen a fa körül, és vágjon ennél balrol jobbra. Köze- ledjen a fonal hegyével a fűhöz vagy a gazhoz és döntse a fonalorsót enyhén előre. Figyelmeztetés: Legyen különösen óvatos a lekaszálásnál. Tartson ilyen munkállatoknál saját maga és más személyek vagy állatok között egy 30 méteres távolságot. Lekaszálni Lekaszálásnál elkapja az egész vegetációt a tala- jig. Ehhez a fonalorsót körülbelül 30 fokú szögben jobbra dönteni. Állítsa a fogantyút a kívánt pozíci- óba. Vegye fi gyelembe az elhajított tárgyak (mint például kövek) által a használó, nézők és állatok részére fennálló magasabb sérülési veszélyt, va- lamint a tárgyrongálási veszélyt (20-as ábra). Figyelmeztetés: Ne távolítson el a készülékkel tárgyakat a gyalogutakrol, stb.! A készülék egy erőteljes szerszám, és kis köveket vagy más tárgyakat 15 méterre vagy még többre is el tud hajítani és ezáltal sérülésekhez vagy rongálódásokhoz vezethet autókon, házakon és ablakokon. Fűrészelni A készülék nem alaklmas fűrészelésre. Beszorulás Ha a vágókés a túl sűrű vegetáció miatt blokkol- na, akkor állítsa azonnal le a motort. Mielőtt ismét üzembe venné szabadítsa meg a készüléket a fűtöl és a bozóttol. Kerülje el a visszacsapódást A vágókéssel való dolgozásnál fennáll a viss- zacsapódás veszélye, ha egy szilárd akadályra (fatörzsre, ágra, fatönkre, kőre vagy hasonlókra) talál. Ennél a szerszám forgási irányával ellenté- tes irányba vissza lesz hajítva a készülék. Ez a készülék feletti kontroll veszítéséhez vezethet. Ne használja a vágókést kerítések, fémoszlopok, ha- tárkövek vagy fundamentumok közelében. Sűrű szárak vágásánál ezeket a 21-es ábrán mu- tatottak szerint odahelyezni, azért hogy elkerülje a visszacsapódásokat. A készüléket fel lehet akasztani az integrált fali tartón (24-os ábra/poz. L).

A készüléket mindig az egyik kézzel a fogan- tyúnál fogva és a másik kezével a pótfogan- tyúnál fogva hordani. Ne hordja a készüléket a motorgépháznál fogva.

Biztosítsa a készüléket elcsúszás ellen, ha egy gépkocsiban szállítaná.

A szállításhoz lehetőleg az eredeti-csomago- lást használni.

A szállítás ideje alatt és a tárolásnál használ- jon egy a fémlapoknak való szállításvédőt. Anl_GP-BC_36-430_Li_BL_SPK13.indb 149Anl_GP-BC_36-430_Li_BL_SPK13.indb 149 24.10.2024 05:57:4224.10.2024 05:57:42H

7. Tisztítás, karbantartás és

pótalkatrészmegrendelés Veszély! A leállítás és a tisztítás előtt kikapcsolni a pázsit trimmert, lehúzni az akkut.

7.1 A fonaltekercs cseréje

Veszély! Eltávolítani az akkukat!

1. 22-es ábra: Nyomja össze a fonalorsóházat

az „M“ betűvel jelölt felületen és a szemközti felületen, és vegye le az orsófedelet.

2. Vegye ki az üres fonalorsót.

3. 23-as ábra: Az új fonalorsó fonalvégeit az

orsófedél két fűzőlyukának egyikén (P) átve- zetni és a fonalat kb. 22 cm-re kinyúlva hagy- ni.

4. Nyomja ismét be az orsófedelet a fonalorsó

gépházba. Az első indulásnál autómatikusan le lesz rövidítve a vágófonál az optimális hosszúságra. Figyelem! A nylon fonal elhajított részei sérü- lésekhez vezethetnek! Pótfonalorsó cikk szám: 34.051.03 Pótvágókés cikk szám: 34.050.82 Ártalmatlanítás Az elektromos kéziszerszámokat, az akkumuláto- rokat, a tartozékokat és a csomagolást a körny- ezetvédelmi szempontoknak megfelelően kell a környezetbarát újrahasznosításhoz szétválogatni, előkészíteni. Ne dobja ki az elektromos kéziszerszámokat és az akkumulátorokat/elemeket a háztartási sze- métbe! Csak az EU tagországok számára: Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU európai irány- elvnek és a nemzeti jogba való átültetésének megfelelően a már nem használható elektromos kéziszerszámokat és a 2006/66/EK európai irá- nyelvnek megfelelően a már nem használható akkumulátorokat/ elemeket külön kell gyűjteni, és a környezetvédelmi szempontoknak megfelelően kell ártalmatlanítani, újrafelhasználásra leadni. Helytelen ártalmatlanítás esetén a már használ- hatatlan elektromos és elektronikus készülékek a bennük található veszélyes anyagok következté- ben káros hatással lehetnek a környezetre és az emberek egészségére. A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyé- bb sokszorosítása, kivonatosan is csak az Einhell Germany AG kihangsúlyozott beleegyezésével engedélyezett. Technikai változtatások jogát fenntartva. Anl_GP-BC_36-430_Li_BL_SPK13.indb 150Anl_GP-BC_36-430_Li_BL_SPK13.indb 150 24.10.2024 05:57:4224.10.2024 05:57:42H

8. A töltőkészülék kijelzése

Kijelzési státusz Jelentés és teendők Piros LED Zöld LED Ki Pislog Üzemkészenlét Rá van kapcsolva a töltőkészülék a hálózatra és üzemkész, az akku nincs a töltőkészülékben Be Ki Töltés A töltőkészülék a gyorstöltési üzemben tölti az akkut A megfelelő töltési idők direkt a töltőkészüléken találhatóak. Utasítás! A fennálló akkutöltéstöl függöen valamennyire eltérhetnek a va- lódi töltési idők a megadott töltési időktöl. Ki Be Az akku fel van töltve és használatra kész. (READY TO GO) Azután a teljes feltöltésig kímélő töltésre kapcsol át. Hagyja ehhez az akkut körülbelül 15 percel tovább a töltőkészüléken. Teendő: Távolítsa el az akkut a töltőkészülékből. Válassza le a töltőkészüléket a hálózatról. Pislog Ki Alkalmazkodó töltés A töltőkészülék a kíméletes töltési módban van. Ennél az akku biztonsági okokból lassabban lesz töltve és több időre van szükség. Ennek a következőek lehetnek az okai: - Az akku nagyon hosszú ideig nem lett töltve. - Az akkuhőmérséklet nincs az ideális téren belül. Teendő: Várja meg amig le nem zárult a töltési folyamat, az akkut ennek ellenére tovább lehet tölteni. Pislog Pislog Hiba Nem lehetséges tovább a töltési folyamat. Defektes az akku. Teendő: Egy defektes akkut nem szabad többet tölteni. Távolítsa el az akkut a töltőkészülékből. Be Be Hőmérsékletzavar Túl forró az akku (például direkti napsugárzás) vagy túl hideg (0° C alatt) Teendő: Vegye ki az akkut és tárolja 1 napig szobahőmérsékletnél (cca. 20° C). Anl_GP-BC_36-430_Li_BL_SPK13.indb 151Anl_GP-BC_36-430_Li_BL_SPK13.indb 151 24.10.2024 05:57:4324.10.2024 05:57:43H

Szervíz-információk A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapc- solatban a rendelkezésére állnak. Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy termés- zetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség. Kategória Példa Gyorsan kopó részek* Akku, fonalorsó befogó Fogyóeszköz/ fogyórészek* Fonalorsó, vágókés, Fonal Hiányzó részek

• nincs okvetlenül a szállítás terjedelmében! Hiányok vagy hibák esetén kérjük a hibaesetet a www.Einhell-Service.com alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?

Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?

Az Ön véleménye szerint mi a készülék hibás működése (főtünet)? Írja le ezt a hibás működést. Anl_GP-BC_36-430_Li_BL_SPK13.indb 152Anl_GP-BC_36-430_Li_BL_SPK13.indb 152 24.10.2024 05:57:4324.10.2024 05:57:43RO
