РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GPBC 36430 Li BL EINHELL

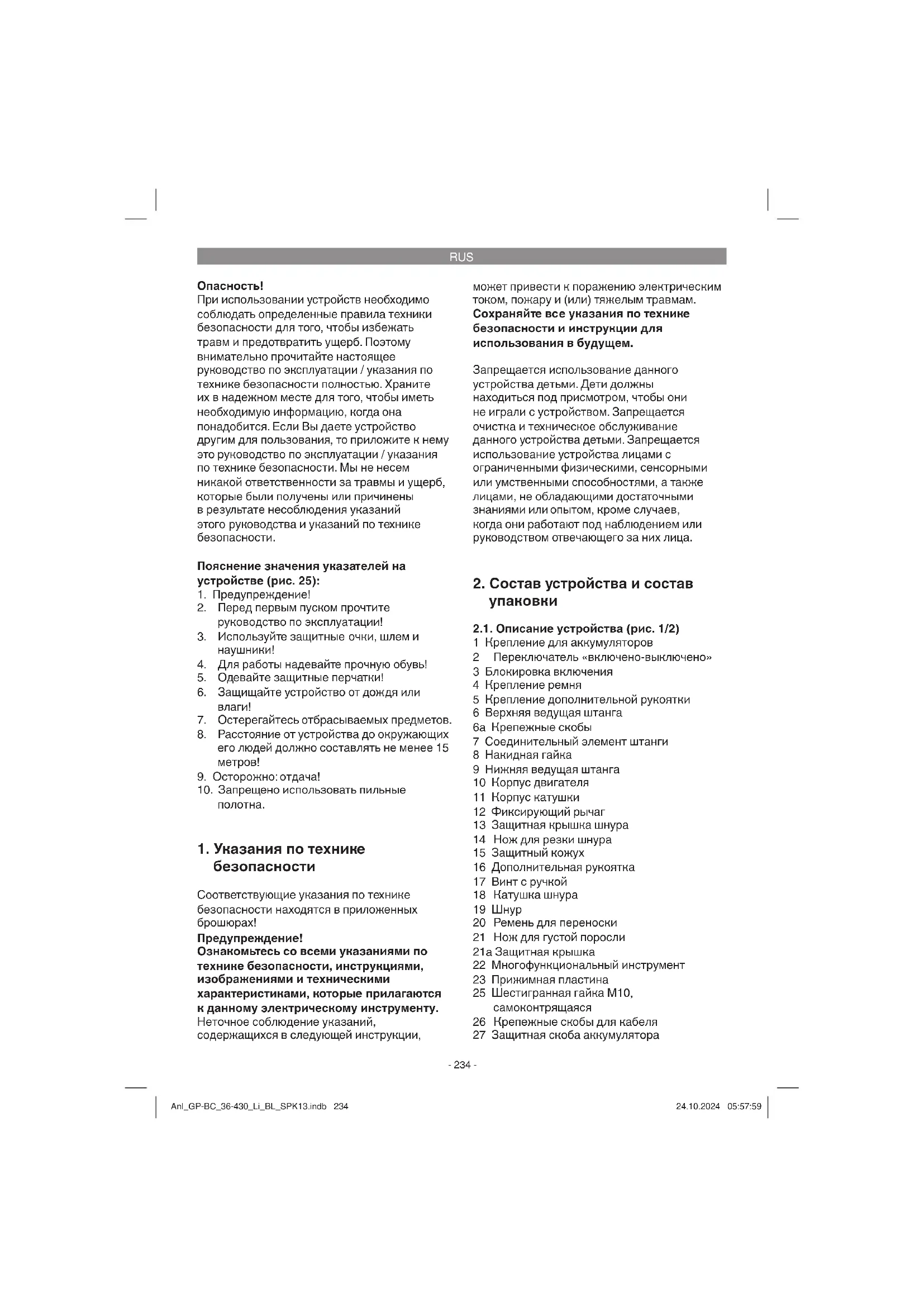

При использовании устройств необходимо соблюдать определенные правила техники безопасности для того, чтобы избежать травм и предотвратить ущерб. Поэтому внимательно прочитайте настоящее руководство по эксплуатации / указания по технике безопасности полностью. Храните их в надежном месте для того, чтобы иметь необходимую информацию, когда она понадобится. Если Вы даете устройство другим для пользования , то приложите к нему это руководство по эксплуатации / указания по технике безопасности. Мы не несем никакой ответственности за травмы и ущерб, которые были получены или причинены в результате несоблюдения указаний этого руководства и указаний по технике безопасности. Пояснение значения указателей на устройстве (рис. 25):

2. Перед первым пуском прочтите

руководство по эксплуатации!

3. Используйте защитные очки, шлем и

4. Для работы надевайте прочную обувь!

5. Одевайте защитные перчатки!

6. Защищайте устройство от дождя или

7. Остерегайтесь отбрасываемых предметов.

8. Расстояние от устройства до окружающих

его людей должно составлять не менее 15

9. Осторожно: отдача!

10. Запрещено использовать пильные

1. Указания по технике

безопасности Соответствующие указания по технике безопасности находятся в приложенных

Предупреждение! Ознакомьтесь со всеми указаниями по технике безопасности, инструкциями, изображениями и техническими характеристиками, которые прилагаются к данному электрическому инструменту. Неточное соблюдение указаний, содержащихся в следующей инструкции, может привести к поражению электрическим током, пожару и (или) тяжелым травмам. Сохраняйте все указания по технике безопасности и инструкции для использования в будущем. Запрещается использование данного устройства детьми. Дети должны находиться под присмотром, чтобы они не играли с устройством. Запрещается очистка и техническое обслуживание данного устройства детьми. Запрещается использование устройства лицами с ограниченными физическими, сенсорными или умственными способностями, а также лицами, не обладающими достаточными знаниями или опытом, кроме случаев, когда они работают под наблюдением или руководством отвечающего за них лица.

2. Состав устройства и состав

2.1. Описание устройства (рис. 1/2) 1 Крепление для аккумуляторов 2 Переключатель «включено-выключено» 3 Блокировка включения 4 Крепление ремня 5 Крепление дополнительной рукоятки 6 Верхняя ведущая штанга 6a Крепежные скобы 7 Соединительный элемент штанги 8 Накидная гайка 9 Нижняя ведущая штанга 10 Корпус двигателя 11 Корпус катушки 12 Фиксирующий рычаг 13 Защитная крышка шнура 14 Нож для резки шнура 15 Защитный кожух 16 Дополнительная рукоятка 17 Винт с ручкой

Катушка шнура 19 Шнур 20 Ремень для переноски 21 Нож для густой поросли 21a Защитная крышка 22 Многофункциональный инструмент 23 Прижимная пластина 25 Шестигранная гайка M10, самоконтрящаяся 26 Крепежные скобы для кабеля 27 Защитная скоба аккумулятора Anl_GP-BC_36-430_Li_BL_SPK13.indb 234Anl_GP-BC_36-430_Li_BL_SPK13.indb 234 24.10.2024 05:57:5924.10.2024 05:57:59RUS

28 Винт M5 с подкладной шайбой 29 Ключ с внутренним шестигранником

2.2 Состав комплекта устройства

Проверьте комплектность изделия на основании описанного объема поставки. При обнаружении недостатка компонентов обратитесь в наш сервисный центр или магазин, в котором Вы приобрели устройство, не позднее чем в течение 5-ти рабочих дней после приобретения изделия, предъявив действительную квитанцию о

. Обратите внимание на таблицу с указанием гарантийных сроков в документе с информацией о сервисном обслуживании.

Откройте упаковку и выньте осторожно из упаковки устройство.

Удалите упаковочный материал, а также приспособления защиты устройства при упаковывании и транспортировке (при

Проверьте комплектность устройства.

Проверьте устройство и принадлежности на наличие возникших при транспортировке повреждений.

Сохраняйте упаковку по возможности до истечения срока гарантийных обязательств.

Устройство и упаковка не являются детскими игрушками! Запрещено детям играть с пластиковыми пакетами, пленками и мелкими деталями! Опасность заключается в том, что они могут проглотить или погибнуть от удушья!

Верхняя часть триммера с рукояткой

Нижняя часть триммера с катушкой шнура

Ремень для переноски

Нож для густой поросли

Оригинальное руководство по эксплуатации

Указания по технике безопасности

3. Использование в соответствии

с предназначением В качестве аккумуляторной косилки (использование ножа для густой поросли) устройство подходит для кошения густых сорняков, мелкого кустарника и подлеска. В качестве аккумуляторного газонного триммера (использование катушки с режущим шнуром) устройство предназначено для стрижки газонов, лужаек и скоса негустых

Внимание! В связи с риском травмирования пользователя запрещается использовать устройство для очистки пешеходных дорожек, а также в качестве измельчителя для измельчения отходов от подрезки деревьев и живой изгороди. Кроме того, запрещается использовать устройство для выравнивания возвышенностей (например, разрытой кротом земли). Исходя из соображений безопасности, не допускается использование устройства в качестве приводного агрегата для других рабочих инструментов и любого рода комплектов инструментов.

! Запрещено использовать металлическую проволоку или металлическую проволоку в пластмассовой оболочке любого типа в катушке шнура. Пользователь может получить серьезные травмы. Опасность! Запрещено использовать пильные полотна.

Остаточные риски Даже если Вы обращаетесь с настоящим электроинструментом осторожно, то всегда имеется остаточная опасность. Приведенные ниже опасности могут возникнуть в связи с особенностями конструкции и исполнением электроинструмента:

Заболевание легких в том случае, если не используется соответствующий респиратор.

Повреждение слуха, если не используются соответствующие средства защиты органов слуха.

Нарушения здоровья в результате воздействия вибрации на руку и кисть руки в том случае, если устройство используется длительное время или Anl_GP-BC_36-430_Li_BL_SPK13.indb 235Anl_GP-BC_36-430_Li_BL_SPK13.indb 235 24.10.2024 05:57:5924.10.2024 05:57:59RUS

в случае неправильного управления и ненадлежащего технического обслуживания.

Травмы и материальный ущерб, причиной которых становятся разлетающиеся

Порезы в случаях, когда не используется надлежащая защитная одежда.

4. Технические данные

Устройство поставляется без аккумуляторов и зарядного устройства. Использовать устройство можно только с литий-ионными аккумуляторами (2 шт.) серии Power X- Change! Литий-ионные аккумуляторы серии Power X- Change можно заряжать только с

Шумы и вибрация Параметры шумов и вибрации были измерены в соответствии с нормами EN 62841. Применение с режущим шнуром Уровень звукового давления L

: ..................................2,02 дБ Гарантированный уровень мощности шума

: ........................................................ 96 дБ(A) Применение с ножом для густой поросли Уровень давления шума L

: .......................................3 дБ Рукоятка с режущим шнуром Значение эмиссии вибрации a

= 4,096 м/с² Погрешность K = 1,5 м/с² Рукоятка с ножом для густой поросли Значение эмиссии вибрации a

= 4,992 м/с² Погрешность K = 1,5 м/с² Приведенные суммарные значения вибрации и параметры эмиссии шума получены в результате применения стандартного метода испытания и могут быть использованы для сравнения одного электрического инструмента с другим. Приведенные суммарные значения вибрации и параметры эмиссии шума могут также использоваться для предварительной оценки уровня нагрузки. Предупреждение: значения вибрации и уровни шума во время эксплуатации электроинструмента могут отличаться от приведенных значений в зависимости от способа использования устройства, в частности от вида обрабатываемого изделия. Сведите образование шумов и вибрации к

Используйте только безукоризненно работающие устройства.

Регулярно проводите техническое обслуживание и очистку устройства.

При работе учитывайте особенности Вашего устройства.

Не подвергайте устройство перегрузке.

При необходимости дайте проверить устройство специалистам.

Отключайте устройство, если вы его не используете.

Используйте перчатки.

5. Перед вводом в эксплуатацию

Устройство поставляется без аккумуляторов и зарядного устройства. Осторожно! Ввиду опасности травмирования все приведенные ниже монтажные и регулировочные работы следует выполнять при извлеченном аккумуляторе. Используйте защитные перчатки. Anl_GP-BC_36-430_Li_BL_SPK13.indb 236Anl_GP-BC_36-430_Li_BL_SPK13.indb 236 24.10.2024 05:57:5924.10.2024 05:57:59RUS

5.1 Монтаж защитного кожуха (рис. 3)

Наденьте защитный кожух (15) на крепление на корпусе двигателя снизу и закрепите его винтами (28). С нижней стороны защитной крышки шнура (поз. 13) расположен нож (поз. 14) для автоматической регулировки длины шнура. Он оснащен защитной планкой, которую необходимо снять перед началом

5.2 Монтаж дополнительной рукоятки

(рис. 4a-4f) Ослабьте винт с ручкой (поз. 17) и снимите нажимной элемент (поз. 5a). Вставьте дополнительную рукоятку (16) в крепление (5) так, чтобы пластиковое кольцо (B) вошло в паз (N) крепления (5) (рис. 4b). Внимание! Дополнительная рукоятка установлена неправильно, если, как показано на чертеже деталей 4c, пластиковое кольцо (B) находится вне паза (N). Такая ошибка монтажа может привести к повреждению дополнительной рукоятки во время эксплуатации

Прикрепите дополнительную рукоятку (16) к нажимному элементу (5a), снова затянув винт с ручкой (17). Затем прикрепите трубку для защиты кабеля (A) к верхней ведущей штанге (6) с помощью предварительно смонтированных крепежных скоб (6a) и к дополнительной рукоятке (16) с помощью прилагаемых крепежных скоб для кабеля (26).

5.3 Монтаж ведущей штанги (рис. 5)

Вставьте нижнюю ведущую штангу (9) в верхнюю (6). Прикрепите соединительный элемент штанги (7) на верхней ведущей штанге с помощью накидной гайки (8) на нижней ведущей штанге.

5.4 Регулировка наклона дополнительной

рукоятки (рис. 6) Ослабьте винт с ручкой (17), чтобы настроить оптимальный для работы угол наклона дополнительной рукоятки. Установить нужный наклон дополнительной рукоятки (16). Повторно завинтите винт с ручкой (17) до

5.5 Снятие/монтаж блока режущего шнура

(рис. 7) Указание: устройство подготовлено на заводе к работе с режущим шнуром. Предупреждение! Следите за тем, чтобы не пораниться о нож для подрезки шнура. a) Снятие блока режущего шнура Блок режущего шнура подлежит снятию для последующего использования устройства в качестве косилки. Переместите фиксирующий рычаг (12) вперед и одновременно поверните блок режущего шнура (C) в направлении «a», пока фиксирующий рычаг не войдет в зацепление. Отверните блок режущего шнура в направлении «a» от оси

b) Монтаж блока режущего шнура Блок режущего шнура подлежит установке для последующего использования устройства в качестве газонного триммера. Переместите фиксирующий рычаг (12) вперед и одновременно поверните блок режущего шнура (C) в направлении «b» к оси двигателя, пока фиксирующий рычаг не войдет в зацепление. Затяните блок режущего шнура на оси двигателя вручную. Проверьте возможность свободного вращения блока режущего шнура после отпускания фиксирующего рычага. При обнаружении отклонений поручите проверку механизма специалисту.

5.6 Защитный кожух для применения с

ножом для густой поросли (рис. 8) Осторожно! При работе с ножом для

поросли необходимо снять защитную крышку шнура (13). Следите за тем, чтобы не пораниться о нож для подрезки шнура. Начиная с боковой стороны, осторожно вдавите фиксирующие защелки (F) вовнутрь, например, с помощью отвертки и постепенно снимите защитную крышку шнура (13).

5.7 Защитный кожух для применения с

режущим шнуром (рис. 8) Осторожно! При работе с режущим шнуром необходимо установить крышку режущего шнура (13). Следите за тем, чтобы не пораниться о нож для подрезки шнура. Начиная с боковой стороны, установите фиксирующие защелки (F) крышки режущего шнура на место. Anl_GP-BC_36-430_Li_BL_SPK13.indb 237Anl_GP-BC_36-430_Li_BL_SPK13.indb 237 24.10.2024 05:57:5924.10.2024 05:57:59RUS

5.8 Монтаж/снятие ножа для густой

Процесс монтажа ножа для густой поросли показан на рисунках 9a-9e. Обратите внимание на чертеж деталей 9f.

Нож для густой поросли (21) можно использовать с обеих сторон (поворотный нож). Если нож для густой поросли поврежден, деформирован, затуплен или иным образом изношен, он подлежит

На концах ножа для густой поросли имеются защитные крышки (21a), которые необходимо снять перед использованием. После использования, а также при хранении и транспортировке устройства они должны быть установлены на место.

Используйте только сменный нож для густой поросли производства компании Einhell, приведенный в разделе «Заказ запасных частей». Опасность! Использование принадлежностей сторонних производителей может представлять опасность, привести к серьезным травмам и повреждению устройства. Предупреждение! Следите за тем, чтобы не пораниться о нож для густой поросли. a) Монтаж ножа для густой поросли Важно! Если при демонтаже распорный элемент, расположенный между ножом для густой поросли и корпусом двигателя (чертеж деталей 9f), соскочил с оси двигателя (M), установите его на ось двигателя, как показано на чертеже.

1. Установите нож для густой поросли (21).

2. Установите прижимную пластину (23) (чер-

3. Навинтите шестигранную гайку M10 (25).

Предупреждение! Из соображений безопасности самостопорящиеся гайки

разрешается использовать повторно.

4. Нажмите на фиксирующий рычаг (рис. 7,

поз. 12) и заблокируйте ось двигателя. Затяните шестигранную гайку с помощью многофункционального инструмента (22).

5. Проверьте возможность свободного

вращения ножа (21) после отпускания фиксирующего рычага. При обнаружении отклонений поручите проверку механизма специалисту. b) Снятие ножа для густой поросли Переместите фиксирующий рычаг вперед и заблокируйте ось двигателя . Открутите шестигранную гайку и снимите крышку прижимной пластины, прижимную пластину и нож для густой поросли. Перед каждым вводом в эксплуатацию проверяйте устройство:

безупречное состояние, комплектность защитных приспособлений и режущего приспособления;

прочность всех креплений с помощью

легкость хода всех подвижных деталей. Важно! Вибрация при работе с ножом для густой поросли Если после монтажа ножа для густой поросли возникают значительно более сильные вибрации по сравнению с режимом работы с режущим шнуром, нож для густой поросли установлен не по центру. В этом случае немедленно выключите устройство. Извлеките аккумулятор(-ы)

установите нож для густой поросли, как описано выше. Осторожно! Нож для густой поросли, установленный не по центру, может повредить устройство! Изношенный нож для густой поросли подлежит замене (см. раздел 7.5).

5.9 Надевание ремня для переноски

Осторожно! Во время работы всегда надевайте входящий в комплект поставки ремень для переноски (рис. 2, поз. 20).

используйте дополнительный ремень для переноски. Ввиду опасности травмирования обязательно выключайте устройство, прежде чем снимать ремень для переноски!

Наденьте ремень для переноски (рис. 10).

Закрепите устройство на ремне для переноски (рис. 11).

С помощью различных приспособлений для регулировки на ремне для переноски можно настроить оптимальные положения для работы и резки. При необходимости крепление ремня (рис. 11, поз. 4) можно перемещать по верхней штанге. Для этого ослабьте барашковую гайку (4b) на устройстве для позиционирования (4a) крепления ремня (4), переместите устройство позиционирования, крепление ремня и при необходимости крепежную Anl_GP-BC_36-430_Li_BL_SPK13.indb 238Anl_GP-BC_36-430_Li_BL_SPK13.indb 238 24.10.2024 05:57:5924.10.2024 05:57:59RUS

скобу (6a). После этого снова затяните барашковую гайку.

Для определения оптимальной длины ремня для переноски осуществите несколько колебательных движений без включения двигателя (рис. 12). Ремень для переноски оснащен быстросъемным механизмом. Если необходимо быстро снять устройство, потяните за красную часть ремня (рис. 11, поз. 20a).

5.10 Монтаж аккумуляторов (рис. 13)

Вставьте аккумулятор в специально предусмотренные крепления с обеих сторон (рис. 2, поз. 1). Аккумулятор должен зафиксироваться с характерным щелчком. Для извлечения аккумулятора нажмите на фиксирующую клавишу (поз. K) и достаньте аккумулятор.

Необходимо использовать только аккумуляторы с одинаковым уровнем заполнения, запрещается комбинировать полностью и наполовину заряженные аккумуляторы. Заряжайте оба аккумулятора одновременно. Аккумулятор с более низким уровнем заряда определяет время работы устройства. До начала работы необходимо всегда зарядить два аккумулятора.

5.11 Зарядка аккумулятора (рис. 14)

1. Извлеките аккумуляторный блок из

устройства. Для этого следует нажать фиксирующую клавишу.

2. Убедитесь в том, что указанное

на фирменной табличке значение напряжения сети соответствует имеющемуся значению напряжения сети. Вставьте штекер зарядного устройства в штепсельную розетку. Зеленый светодиод начнет мигать.

3. Вставьте аккумулятор в зарядное

В разделе «Индикаторы зарядного устройства» приводится таблица с указанием значений светодиодной индикации зарядного устройства. Во время процесса зарядки аккумулятор может немного нагреться. Это вполне нормальное явление. Если аккумуляторный блок не заряжается, необходимо проверить:

наличие напряжения сети в электрической розетке;

наличие плотного соединения на контактах зарядного устройства. Если аккумуляторный блок все еще не заряжается, просьба отправить

и аккумуляторный блок в наш отдел обслуживания. Для обеспечения правильной отсылки просим обратиться в наш отдел обслуживания или в магазин, в котором было приобретено устройство. При отсылке или утилизации аккумуляторов, а также аккумуляторных устройств упакуйте каждый(ое) из них в отдельный пластиковый пакет для того, чтобы избежать короткого замыкания и

Для обеспечения длительного срока службы аккумуляторного блока необходимо обеспечить его своевременную зарядку. Это необходимо осуществлять особенно в тех случаях, когда отмечается снижение мощности устройства. Не допускайте полного разряда аккумуляторного блока. Это ведет к повреждению аккумуляторного блока!

5.12 Индикация заряда аккумулятора

(рис. 15) Нажмите на кнопку индикации заряда аккумулятора (поз. H). Индикатор заряда аккумулятора (поз. F) показывает уровень заряда аккумулятора при помощи 3 светодиодов. Горят все 3 светодиода: Аккумулятор полностью заряжен. Горят 1 или 2 светодиод(-а): Остаточный заряд аккумулятора достаточен. Мигает 1 светодиод: Аккумулятор разряжен, необходимо зарядить

Мигают все светодиоды: Температура аккумулятора ниже нормы. Извлеките аккумулятор из устройства Anl_GP-BC_36-430_Li_BL_SPK13.indb 239Anl_GP-BC_36-430_Li_BL_SPK13.indb 239 24.10.2024 05:58:0024.10.2024 05:58:00RUS

и оставьте в помещении с комнатной температурой на один день. Если ошибка повторится, аккумулятор полностью разряжен и неисправен. Извлеките аккумулятор из устройства. Запрещено продолжать использовать неисправный аккумулятор и заряжать его.

6. Работа с устройством

Соблюдайте законодательные предписания касательно защиты от шума, которые могут различаться в разных регионах. Опасность! На время проведения работ необходимо установить защитную крышку.

6.1 Включение-выключение устройства,

регулировка скорости вращения (рис. 16)

Нажмите на кнопку блокировки включения (3) и на переключатель «включено-выключено» (2).

Отпустите переключатель «включено- выключено». Настройка скорости вращения Переключатель «Power Status» используется

настройки скорости вращения (низкая/

Устройство всегда запускается с низкой скоростью вращения => светодиод «Power Status» горит зеленым цветом. Нажмите на переключатель «Power Status» => высокая скорость вращения (МАКС.) => светодиод «Power Status» горит синим цветом.

6.2 Индикатор заряда аккумулятора на

Уровень заряда аккумулятора отображается с помощью переключателя «Battery Status». Горя т 3 светодиода = полный заряд аккумулятора Горя т 2 светодиода = остаточный заряд аккумулятора достаточен

1 светодиод = аккумулятор разряжен => требуется зарядка

6.3 Указания по эксплуатации

1. Необходимо выключить устройство,

извлечь аккумулятор и проверить устройство на наличие признаков износа или повреждений в следующих случаях: - после контакта с твердым предметом; - всегда, если начинаются необычные вибрации устройство (немедленно проверить). Повторный ввод устройства в эксплуатацию разрешается только после устранения неисправности.

вы не можете самостоятельно установить причину вибрации, обратитесь в сервисную службу для проведения необходимых ремонтных работ.

2. Если устройство оснащено режущим

шнуром, на защитной крышке режущего шнура имеется нож для его укорачивания. Будьте осторожны, чтобы не поранить

Перед использованием устройства потренируйтесь в проведении всех техник работы с выключенным двигателем и

аккумулятора. С помощью режущего шнура косите только сухую траву. Высокую траву нужно срезать в несколько этапов (рис. 17). Удлинение режущего шнура (рис. 18) Газонный триммер имеет полуавтоматическую систему удлинения шнура (шаговая автоматика). При каждом срабатывании полуавтоматической системы удлинения шнура шнур автоматически удлиняется для обеспечения оптимальной ширины резки травы. Для удлинения режущего

включите двигатель и прижмите катушку шнура к земле. Удлинение шнура выполнится автоматически. Нож на защитной крышке укорачивает шнур до нужной длины. Необходимо помнить, что расход шнура увеличивается в результате частого активирования полуавтоматической системы удлинения шнура. Указание: При первом вводе устройства в эксплуатацию выступающий лишний конец режущего шнура отрезается режущей

защитного кожуха. Если шнур при первой эксплуатации слишком короткий, то нажмите кнопку на катушке шнура и вытащите шнур с силой наружу. При первом старте режущий шнур будет автоматически укорочен на оптимальную длину. Anl_GP-BC_36-430_Li_BL_SPK13.indb 240Anl_GP-BC_36-430_Li_BL_SPK13.indb 240 24.10.2024 05:58:0024.10.2024 05:58:00RUS

Регулярно удаляйте остатки травы с нижней части защитной крышки с помощью щетки или схожего инструмента, соблюдая осторожность. Различные способы резки Правильный монтаж устройства позволит срезать сорняки и высокую траву в труднодоступных местах, например, вдоль заборов, стен и фундаментов, а также вокруг деревьев. Устройство также может быть использовано для «косьбы», чтобы удалить растительный покров для лучшей подготовки сада или для расчистки определенного участка на небольшом расстоянии от земли. Внимание: даже при аккуратном использовании устройства результатом резки возле фундаментов, стен из камня или бетона и др. является повышенный износ шнура. Стрижка (косьба) Осуществляйте движения триммером как серпом из стороны в сторону. Держите

шнура всегда параллельно земле. Проверьте местность и настройте необходимую высоту среза. Направляйте и удерживайте катушку шнура на нужной высоте для обеспечения ровного среза (рис. 19). Низкая стрижка Держите триммер с небольшим наклоном прямо перед собой таким образом, чтобы нижняя сторона катушки шнура находилась над землей, а шнур попадал на нужное место.

косите в направлении от себя. Не тяните триммер к себе. Резка у забора (фундамента) При резке необходимо медленно приближаться к изгородям из проволочной сетки, заборам из штакетника, стенам из натурального камня и фундаментам если необходимо осуществлять резку в непосредственной близости от них, без соприкосновения шнура с помехой. Если шнур касается, например, камней, каменных стен или фундамента, то он изнашивается и обтрепывается. Если шнур ударится о сетку изгороди, то он обломится. Стрижка вокруг деревьев Если Вы стрижете вокруг стволов деревьев, то приближайтесь к ним медленно для того, чтобы шнур не прикоснулся к коре. Обойдите вокруг дерева, срезая при этом слева направо. Приближайтесь к траве или сорняку концом шнура и слегка наклоните катушку шнура вперед. Предупреждение: будьте предельно осторожны при косьбе. При выполнении таких работ выдерживайте дистанцию в 30 метров до других людей или животных.

При косьбе любая растительность удаляется до земли. Для этого склоните головку шнура на угол в 30 градусов вправо. Установите рукоятку в желаемую позицию. Принимайте во внимание повышенную опасность травмирования пользователя, посторонних лиц и животных, а также опасность материального ущерба в результате отскакивания предметов (например камней) (рис. 20). Предупреждение: Не удаляйте предметы с дорожек и других поверхностей при помощи устройства! Данное устройство является очень мощным, поэтому небольшие камни и прочие предметы

быть отброшены на 15 метров и более и нанести травмы или вызвать повреждения машин, домов и окон.

Устройство не предназначено для пиления. ЗАКЛИНИВАНИЕ Если нож для густой поросли заклинит в слишком густой растительности, немедленно выключите двигатель. Перед следующей эксплуатацией устройства освободите его от травы и остатков кустарника. Предотвращение отдачи При работе с ножом для густой поросли существует опасность отдачи, если нож сталкивается с твердыми препятствиями (стволом дерева, веткой, пнем, камнем или т. п.). При этом устройство будет отброшено назад против направления вращения инструмента. Это может привести к потере контроля над устройством. Не используйте нож для густой поросли вблизи заборов, металлических стоек, ограничительных камней или фундаментов. Для резки толстых стеблей выбирайте расположение, показанное на рис. 21, чтобы Anl_GP-BC_36-430_Li_BL_SPK13.indb 241Anl_GP-BC_36-430_Li_BL_SPK13.indb 241 24.10.2024 05:58:0024.10.2024 05:58:00RUS

7. Очистка, техобслуживание и

заказ запасных деталей

Перед всеми работами по очистке необходимо вынуть штекер из розетки электросети.

Содержите защитные приспособления, вентиляционные щели и корпус двигателя свободными насколько это возможно от пыли и грязи. Протрите устройство чистой ветошью или продуйте сжатым воздухом под низким давлением.

Мы рекомендуем очищать устройство сразу после каждого использования.

Регулярно очищайте устройство влажной ветошью с небольшим количеством жидкого мыла. Не используйте средства для очистки или растворы; они могут повредить пластмассовые части устройства. Следите за тем, чтобы вода не попала вовнутрь устройства. Попадание воды в электрическое устройство повышает опасность получения удара

Очистите защитную крышку от отложений при помощи щетки

7.2 Замена катушки шнура

Опасность! Извлечь аккумулятор!

1. Рис. 22: прижмите корпус катушки шнура к

поверхности, обозначенной буквой «М», и противоположной поверхности и снимите крышку катушки.

2. Извлеките пустую катушку шнура.

3. Рис. 23: пропустите конец шнура новой

катушки через одну из двух проушин (P) на крышке катушки так , чтобы шнур выступал приблизительно на 22 см.

4. Повторно установите крышку катушки в

корпусе катушки шнура. При первом пуске шнур автоматически укорачивается на оптимальную длину. Внимание! Разлетающиеся в стороны части нейлонового шнура могут привести

7.3 Шлифовка ножа для подрезки шнура

Нож для подрезки шнура (рис. 2, поз. 14) может со временем затупиться. Если

заметили это, то ослабьте винты, которыми нож для подрезки шнура крепится к защитному кожуху. Зажмите нож в тисах. Наточите нож при помощи плоского напильника, при этом следите за тем, чтобы сохранился угол режущей кромки. Обработку производите только в одну сторону.

Внутри устройства нет никаких деталей, нуждающихся в техническом

7.5 Заказ запасных деталей:

При заказе запасных деталей необходимо указать следующие данные;

Номер артикула устройства

Идентификационный номер устройства

Номер необходимой запасной детали Актуальные цены и информация находятся на странице www.Einhell-Service.com Запасная катушка шнура, арт. №: 34.051.03 Запасной нож для густой поросли, арт. №:

использование Устройство поставляется в упаковке для предотвращения повреждений при транспортировке. Эта упаковка является сырьем и поэтому может быть использована вновь или направлена на повторную переработку сырья. Устройство и его принадлежности изготовлены из различных материалов, например, металла и пластмасс. Не выбрасывайте дефектные устройства вместе с бытовыми отходами. Для правильной утилизации устройство необходимо сдать

подходящий пункт приема. Если Вы не знаете, где находится пункт приема, уточните это в органах коммунального управления. Anl_GP-BC_36-430_Li_BL_SPK13.indb 242Anl_GP-BC_36-430_Li_BL_SPK13.indb 242 24.10.2024 05:58:0024.10.2024 05:58:00RUS

9. Хранение и транспортировка

Извлеките аккумуляторы. Храните устройство и его принадлежности в темном сухом незамерзающем месте. Оптимальная температура хранения составляет от 5 до 30 °C. Храните электрический инструмент в оригинальной упаковке. Триммер можно подвесить за встроенное устройство крепления на стене (рис. 24, поз. L).

Всегда переносите устройство, удерживая его одной рукой за рукоятку, а другой – за дополнительную рукоятку. Не переносите устройство за корпус двигателя.

При перевозке в автомобиле предохраняйте устройство от соскальзывания.

По возможности используйте при транспортировке оригинальную упаковку.

При транспортировке и хранении используйте транспортировочную защиту для металлических листов.

Устройство не запускается: Проверьте, заряжен ли аккумулятор и функционирует ли зарядное устройство. Если устройство не работает, несмотря на наличие напряжения, необходимо выслать его по указанному адресу отдела обслуживания. Шнур задвигается в корпус катушки Если шнур задвигается в корпус катушки при столкновении с каким-либо предметом (например, ограждением клумбы), это свидетельствует о неправильном направлении намотки шнура. Anl_GP-BC_36-430_Li_BL_SPK13.indb 243Anl_GP-BC_36-430_Li_BL_SPK13.indb 243 24.10.2024 05:58:0024.10.2024 05:58:00RUS

11. Индикаторы зарядного устройства

Не горит Мигает Готовность к эксплуатации Зарядное устройство подключено к сети и готово к эксплуатации, аккумулятор не в зарядном устройстве. Горит Не горит Зарядка Зарядное устройство заряжает аккумулятор в режиме быстрой зарядки. Информацию о времени зарядки можно найти непосредственно на зарядном устройстве. Указание! В зависимости от имеющегося заряда аккумулятора фактическое время зарядки может немного отличаться от указанных

Не горит Горит Аккумулятор заряжен и готов к использованию. (READY TO GO) После этого активируется режим бережной зарядки до полной зарядки аккумулятора. Для этого оставьте аккумулятор в зарядном устройстве на 15 мин дольше указанного времени.

Извлеките аккумулятор из зарядного устройства. Отсоедините зарядное устройство от сети.

горит Бережная зарядка Зарядное устройство в режиме бережной зарядки. В целях обеспечения безопасности аккумулятор заряжается медленнее, а для зарядки требуется больше времени. Это может происходить по нескольким причинам: - Аккумулятор долгое время не заряжался. - температура аккумулятора вне оптимального диапазона.

Дождитесь завершения процесса зарядки, несмотря на это, аккумулятор может продолжать заряжаться. Мигает Мигает Неисправность Зарядка невозможна. Аккумулятор неисправен.

Запрещено заряжать неисправный аккумулятор. Извлеките аккумулятор из зарядного устройства. Горит Горит Нарушение температурного режима Слишком высокая (например, прямой солнечный свет) или слишком низкая (ниже 0 °C) температура аккумулятора.

Извлеките аккумулятор и поместите его на хранение при комнатной температуре (ок. 20 °C) на 1 день. Anl_GP-BC_36-430_Li_BL_SPK13.indb 244Anl_GP-BC_36-430_Li_BL_SPK13.indb 244 24.10.2024 05:58:0024.10.2024 05:58:00RUS

Электроинструменты, аккумуляторные батареи, принадлежности и упаковку нужно сдавать на переработку. Запрещено утилизировать электроинструменты и аккумуляторные батареи/батарейки с бытовым мусором! Только для стран-членов ЕС: В соответствии с европейской директивой 2012/19/ЕU об отработанных электрических и электронных приборах и ее преобразованием в национальное законодательство вышедшие из употребления электроинструменты и в соответствии с европейской директивой 2006/66/EС дефектные или отслужившие свой срок аккумуляторные батареи/батарейки должны собираться раздельно и сдаваться на переработку. При неправильной утилизации отработанные электрические и электронные приборы могут оказать вредное воздействие на окружающую среду и здоровье человека из-за возможного присутствия в них опасных веществ. Перепечатывание или прочие виды размножения документации и сопроводительных листов продукции фирмы, полностью или частично, разрешено производить только с однозначного разрешения Einhell Germany AG. Сохpaняeтcя прaво на тeхничeскиe изменения. Anl_GP-BC_36-430_Li_BL_SPK13.indb 245Anl_GP-BC_36-430_Li_BL_SPK13.indb 245 24.10.2024 05:58:0124.10.2024 05:58:01RUS

Информация о сервисном обслуживании Во всех странах, указанных в гарантийном свидетельстве, у нас имеются компетентные сервисные партнеры, контактные данные которых Вы найдете в гарантийном свидетельстве. Они всегда в Вашем распоряжении для решения любых вопросов, связанных с обслуживанием, например, для ремонта, поставки запчастей и быстроизнашивающихся деталей, а также приобретения расходных материалов. Следует обратить внимание на то , что в этом изделии следующие детали подвержены естественному износу или износу в связи с эксплуатацией / следующие детали требуются в качестве расходных материалов. Категория Пример Быстроизнашивающиеся детали* Аккумулятор, Крепление катушки шнура Расходный материал/расходные части* Катушка шнура, Ножи, Шнур Недостающие компоненты

• Не обязательно входят в объем поставки! При обнаружении дефектов или неисправностей мы просим Вас заявить о таком случае в сети Интернет на сайте www.Einhell-Service.com. Обратите внимание на точное описание неисправности и в любом случае ответьте на следующие вопросы:

Устройство уже работало или оно было неисправным с самого начала?

Вам бросилось что-либо в глаза перед возникновением неисправности (признак перед неисправностью)?

Какую неисправность имеет устройство, по Вашему мнению (основной признак)? Опишите эту неисправность. Anl_GP-BC_36-430_Li_BL_SPK13.indb 246Anl_GP-BC_36-430_Li_BL_SPK13.indb 246 24.10.2024 05:58:0124.10.2024 05:58:01EE

1. Инструкции за безопасност

2.1 Описание на уреда (Фигура 1/2)

Не претоварвайте уреда.

настройте оборотите (фиг. 16)

Статус на индикатора Значение и мерки
