KULLANIM KILAVUZU GPBC 36430 Li BL EINHELL

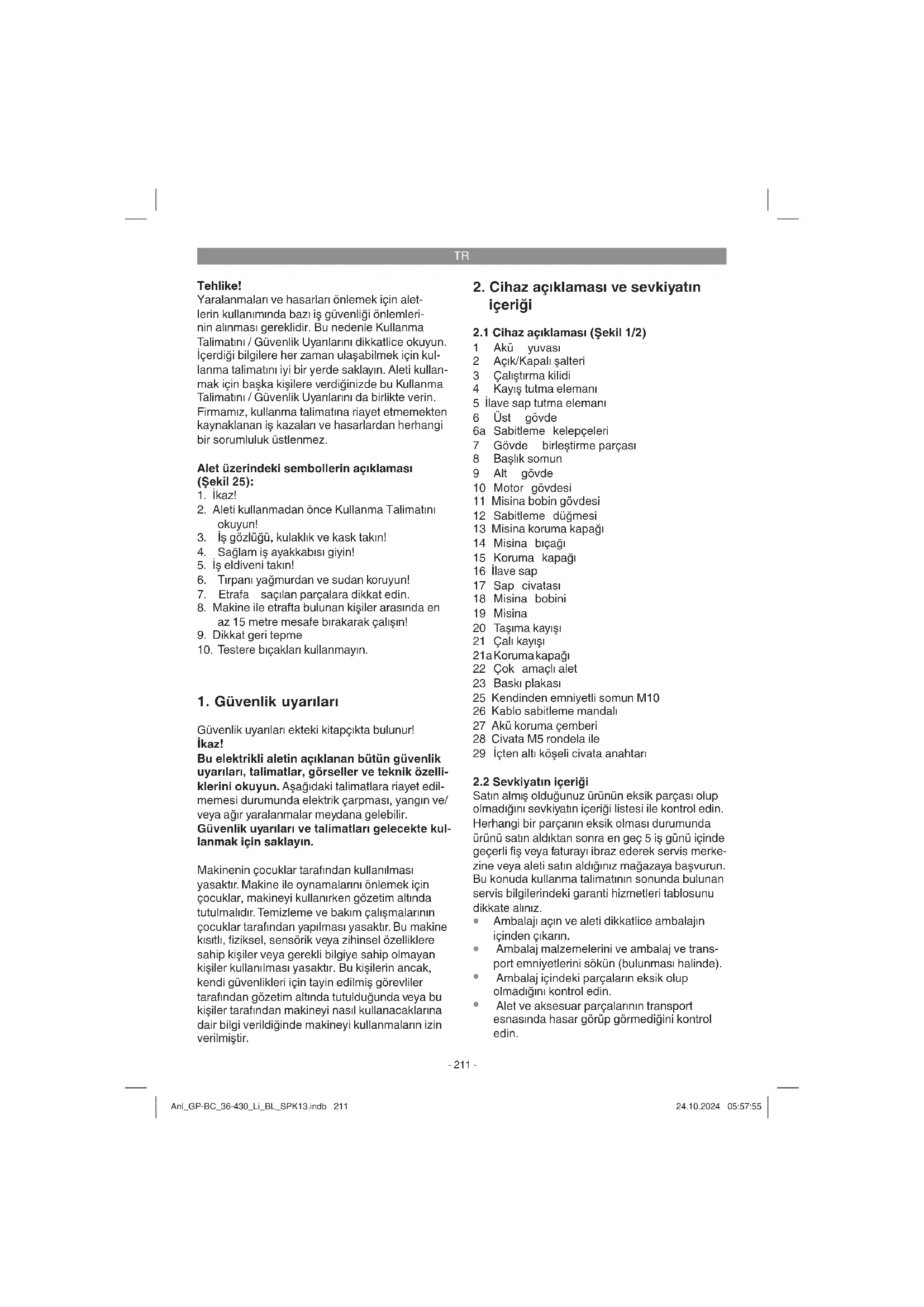

Tehlike! Yaralanmaları ve hasarları önlemek için alet- lerin kullanımında bazı iş güvenliği önlemleri- nin alınması gereklidir. Bu nedenle Kullanma Talimatını / Güvenlik Uyarılarını dikkatlice okuyun. İçerdiği bilgilere her zaman ulaşabilmek için kul- lanma talimatını iyi bir yerde saklayın. Aleti kullan- mak için başka kişilere verdiğinizde bu Kullanma Talimatını / Güvenlik Uyarılarını da birlikte verin. Firmamız, kullanma talimatına riayet etmemekten kaynaklanan iş kazaları ve hasarlardan herhangi bir sorumluluk üstlenmez. Alet üzerindeki sembollerin açıklaması (Şekil 25):

2. Aleti kullanmadan önce Kullanma Talimatını

3. İş gözlüğü, kulaklık ve kask takın!

4. Sağlam iş ayakkabısı giyin!

5. İş eldiveni takın!

6. Tırpanı yağmurdan ve sudan koruyun!

7. Etrafa saçılan parçalara dikkat edin.

8. Makine ile etrafta bulunan kişiler arasında en

az 15 metre mesafe bırakarak çalışın!

9. Dikkat geri tepme

10. Testere bıçakları kullanmayın.

1. Güvenlik uyarıları

Güvenlik uyarıları ekteki kitapçıkta bulunur! İkaz! Bu elektrikli aletin açıklanan bütün güvenlik uyarıları, talimatlar, görseller ve teknik özelli- klerini okuyun. Aşağıdaki talimatlara riayet edil- memesi durumunda elektrik çarpması, yangın ve/ veya ağır yaralanmalar meydana gelebilir. Güvenlik uyarıları ve talimatları gelecekte kul- lanmak için saklayın. Makinenin çocuklar tarafından kullanılması yasaktır. Makine ile oynamalarını önlemek için çocuklar, makineyi kullanırken gözetim altında tutulmalıdır. Temizleme ve bakım çalışmalarının çocuklar tarafından yapılması yasaktır. Bu makine kısıtlı, fi ziksel, sensörik veya zihinsel özelliklere sahip kişiler veya gerekli bilgiye sahip olmayan kişiler kullanı lması yasaktır. Bu kişilerin ancak, kendi güvenlikleri için tayin edilmiş görevliler tarafından gözetim altında tutulduğunda veya bu kişiler tarafından makineyi nasıl kullanacaklarına dair bilgi verildiğinde makineyi kullanmaların izin verilmiştir.

2. Cihaz açıklaması ve sevkiyatın

2.1 Cihaz açıklaması (Şekil 1/2)

1 Akü yuvası 2 Açık/Kapalı şalteri 3 Çalıştırma kilidi 4 Kayış tutma elemanı 5 İlave sap tutma elemanı 6 Üst gövde 6a Sabitleme kelepçeleri 7 Gövde birleştirme parçası 8 Başlık somun 9 Alt gövde 10 Motor gövdesi 11 Misina bobin gövdesi 12 Sabitleme düğmesi 13 Misina koruma kapağı 14 Misina bıçağı 15 Koruma kapağı 16 İlave sap 17 Sap civatası 18 Misina bobini 19 Misina 20 Taşıma kayışı 21 Çalı kayışı 21a Koruma kapağı 22 Çok amaçlı alet 23 Baskı plakası 25 Kendinden emniyetli somun M10 26 Kablo sabitleme mandalı 27 Akü koruma çemberi 28 Civata M5 rondela ile 29 İçten altı köşeli civata anahtarı

2.2 Sevkiyatın içeriği

Satın almı ş olduğunuz ürünün eksik parçası olup olmadığını sevkiyatın içeriği listesi ile kontrol edin. Herhangi bir parçanın eksik olması durumunda ürünü satın aldıktan sonra en geç 5 iş günü içinde geçerli fi ş veya faturayı ibraz ederek servis merke- zine veya aleti satın aldığınız mağazaya başvurun. Bu konuda kullanma talimatının sonunda bulunan servis bilgilerindeki garanti hizmetleri tablosunu dikkate alınız.

Ambalajı açın ve aleti dikkatlice ambalajın içinden çıkarın.

Ambalaj malzemelerini ve ambalaj ve trans- port emniyetlerini sökün (bulunması halinde).

Ambalaj içindeki parçaların eksik olup olmadığını kontrol edin.

Alet ve aksesuar parçalarının transport esnasında hasar görüp görmediğini kontrol edin. Anl_GP-BC_36-430_Li_BL_SPK13.indb 211Anl_GP-BC_36-430_Li_BL_SPK13.indb 211 24.10.2024 05:57:5524.10.2024 05:57:55TR

Garanti süresi doluncaya kadar mümkün olduğunda ambalaj malzemelerini saklayın. Tehlike! Alet ve ambalaj malzemeleri oyuncak değildir! Çocukların plastik poşet, folyo ve küçük parçalar ile oynaması yasaktır! Çocukların küçük parçaları yutma ve poşetler nedeniyle boğulma tehlikesi vardır!

Saplı kenar kesme üst parçası

Misina bobinli kenar kesme alt parçası

Orijinal Kullanma Talimatı

3. Kullanım amacına uygun kullanım

Akülü tırpan (bıçak kullanımı) ince çit, kalın yabancı ot ve ağaç altı bitkilerinin kesilmesi için uygundur. Akülü misinalı tırpan (misina bobinli kullanım) çim, ot ve ince yabancı otların kesilmesi için uygundur. Dikkat! Yaralanma tehlikesi oluşturacağından akülü tırpan çalılık, çit, yabancı otların veya sardırılmış şekildeki bitkilerin veya çatı katlarındaki çimlerin, balkon saksılarındaki bitkilerin kesilme- sinde veya yürüyüş yollarının temizlenmesi (aspi- rasyon) ve ağaç, çit ve dal artıklarının öğütülmesi işleminde kullanılması yasaktır. Tırpanın ayrıca, örne ğin köstebek yuvalarının düzeltilmesi işlemi gibi arazi üzerindeki pürüzlerin giderilmesi işleminde başka aletler için tahrik ünitesi olarak ve her türlü alet seti olarak da kullanılması yasaktır. Tehlike! Misina bobinine kesinlikle metal tel veya herhangi bir türde plastik kaplamalı me- tal tel takmayın. Bu kullanıcının ağır şekilde yaralanmasına sebep olabilir. Tehlike! Tırpanda daire testere bıçaklarını kullanmayın. Makine yalnızca kullanı m amacına göre kullanılacaktır. Kullanım amacının dışındaki tüm kullanımlar makinenin kullanılması için uygun değildir. Bu tür kullanım amacı dışındaki kullanımlardan kaynaklanan hasar ve yaralan- malarda, yalnızca kullan ıcı/işletici sorumlu olup üretici fi rma sorumlu tutulamaz. Dikkat! Kalan riskler Bu elektrikli aleti, kullanma talimatına uygun şekilde kullansanız dahi yine de bazı riskler mevcut kalır. Bu elektrikli aletin yapı türü ve modeli itibari ile aşağıda açıklanan tehlikeler meydana gelebilir:

Uygun bir toz maskesi takılmadığında akciğer hasarlarının oluşması.

Uygun bir kulaklık takılmadığında işitme hasarlarının oluşması.

Elektrikli alet uzun süre kullanıldığında veya talimatlara göre kullanılmadığında veya bakımı düzgün şekilde yapılmadığında el-kol titreşiminden kaynaklanan sağlık hasarlarının oluşması.

Etrafa saçılan parçalar nedeniyle yaralanma ve maddi hasar oluşma tehlikesi.

Uygun koruma giysisi giyilmediğinde kesilme nedeniyle yaralanma.

..........................................5200 dev/dak Misina kesim çapı ...................................Ø 43 cm Misina uzunluğu ............................................ 6 m Misina çapı .............................................. 2,0 mm Bıçak kesim çapı .................................Ø 25,5 cm Koruma sınıfı .....................................................III Ağırlık ........................................................ 7,2 kg Dikkat! Aletin teslimat kapsamına akü ve şarj cihazı dahil değildir ve alette sadece Power X-Change serisi Li-Ion akülerinin (2 adet) kullanılmasına izin verilir! Power X-Change serisi Li-Ion aküleri sadece, Power X-Charger şarj cihazı ile şarj edilecektir. Tehlike! Ses ve titreşim Ses ve titreşim değerleri EN 62841 normuna göre ölçülmüştür. Misina ile kullanma Ses basınç seviyesi L

Çalı bıçağı ile kullanma Ses basınç seviyesi L

....................................................3 dB Kulaklık takın. Gürültü işitme kaybına sebep olabilir. Toplam titreşim değerleri (üç yönün vektör toplamı) EN 62841 normuna göre ölçülmüştür. Sap misina ile Titreşim emisyon değeri a

Sap çalı bıçağı ile Titreşim emisyon değeri a

Açıklanan titreşim toplam değerleri ve gürültü emisyon değerleri standart test metoduna göre ölçülmüş olup bu değerler, diğer elektrikli aletler ile kıyaslanmasında kullanılabilir. Açıklanan titreşim toplam değerleri ve gürültü emisyon değerleri etrafa verilecek rahatsızlığın ve etkinin geçici olarak tahmin edilmesinde de kullanılabilir. İkaz: Titreşim ve gürültü emisyon değerleri elektri- kli aletin gerçek kullanımında, elektrikli aletin kullanım türüne ve özellikle hangi malzemenin işlenmesine bağlı olarak belirtilen değerlerden farklı olabilir. Makineden kaynaklanan gürültü ve titreşim oluşmasını asgariye indirin!

Sadece hasarlı ve arızalı olmayan aletler kullanın.

Aletlerin düzenli olarak bakımını yapın ve te- mizleyin.

Çalışma tarzınızı alete göre ayarlayın.

Aletlerinize aşırı yüklenmeyin.

Gerektiğinde arızalı aletin kontrol edilmesini sağlayın.

Aleti kullanmadığınızda kapatın.

5. Çalıştırmadan önce

Aletin teslimat kapsamına akü ve şarj cihazı dahil değildir! Dikkat! Aşağıda açıklanan tüm montaj ve ayar çalışmalarını aküsüz yapın – Yaralanma tehlikesi. İş eldiveni kullanın.

5.1 Koruma kapağının montajı (Şekil 3)

Koruma kapağını (15) alt taraftan motor gövdes- indeki yuva üzerine yerleştirin ve civatalar (28) ile sabitleyin. Misina koruma kapağının (Poz. 13) alt tarafında otomatik misina uzunluk ayarını yapan bir bıçak (Poz. 14) bulunur. Bu bıçak üzerinde bir koruma şeridi, bu şeridi çalışmaya başlamadan sökün.

5.2 İlave sapın montajı (Şekil 4a-4f)

Sap civatasını (Poz. 17) açın ve baskı parçasın

(Poz. 5a) sökün. İlave sapı (16) tutma elemanı (5) içine, plastik halka (B) tutma elemanı (5) oluğunun (N) içinde olacak şekilde takın (Şekil 4b). Dikkat! 4c nolu detay çiziminde gösterildiği gibi plastik halka (B) oluğun (N) dışında olacak şekilde takıldığında ilave sap yanlış monte edilmiştir. Bu şekilde yapılan montaj hatası nedeniyle ilave sap çalışma esnasında hasar görebilir. Sap civatasını (17) tekrar sıkarak ilave sapı (16) baskı parçası (5a) ile sabitleyin. Sonra kablo ko- ruma borusunu (A) ön monteli sabitleme kelepçe- leri (6a) ile üst gövdeye (6) ve kablo sabitleme mandalları (26) ile ilave sapa (16) sabitleyin.

5.3 Dümen montajı (Şekil 5)

Alt gövdeyi (9) üst gövde (6) içine geçirin. Gövde birleştirme parçasını (7) üst gövdede başlık somu- nu (8) ile alt gövdeye sabitleyin.

5.4 İlave sapın eğim açısı

nı ayarlama (Şekil 6) Çalışma esnasında optimal bir açı ile çalışabilmeniz için ilave sapın eğim açısını sap civatasını (17) gevşeterek ayarlayın. İlave sapın açısını (16) istediğiniz şekilde ayarlayın. Sap civatasını (17) tekrar sıkın.

5.5 Misina ünitesini sökme/takma (Şekil 7)

Bilgi: Fabrika çıkışında aletin misina ile çalışması için ön hazırlığı yapılmıştır. İkaz! Misina bıçağında yaralanmamak için dikkatli olun. a) Misina ünitesini sökme İleride tırpan olarak kullanmak için misina ünitesi sökülecektir. Sabitleme kolunu (12) Anl_GP-BC_36-430_Li_BL_SPK13.indb 213Anl_GP-BC_36-430_Li_BL_SPK13.indb 213 24.10.2024 05:57:5524.10.2024 05:57:55TR

öne doğru bastırın ve sabitleme kolu yerine geçinceye kadar aynı anda misina ünitesini (C) „a“ yönünde döndürün. Misina ünitesini „a“ yönünde döndürerek motor ekseninden sökün. b) Misina ünitesini takma İleride misinalı çim biçme makinesi olarak kullanmak için misina ünitesi takılacaktır. Sabitleme kolunu (12) öne doğru bastırın ve sabitleme kolu yerine geçinceye kadar aynı anda misina ünitesini (C) „b“ yönünde motor ekseni üzerine döndürün. Misina ünitesini elden motor eksenine bastırın. Sabitleme kolunu bıraktıktan sonra misina ünitesinin ser- best şekilde dönüp dönmediğini kontrol edin. Serbest şekilde dönmediğinde uzman bir kişi tarafından kontrol edilmesini sağlayın.

5.6 Çalı bıçağı ile kullanılan koruma kapağı

(Şekil 8) Dikkat! Çalı bıçağı ile yapılan çalışmalarda misina koruma kapağının (13) sökülmesi gerekir. Misina bıçağı nda yaralanmamak için dikkatli olun. Yandan başlayın ve sabitleme tırnaklarını (F) örneğin tornavida kullanarak dikkatlice içe doğru bastırın ve misina koruma kapağını (13) kademeli olarak sökün.

5.7 Misina ile kullanılan koruma kapağı

(Şekil 8) Dikkat! Misina ile yapılan çalışmalarda misina koruma kapağının (13) takılması gerekir. Misina bıçağında yaralanmamak için dikkatli olun. Yandan başlayın ve misina koruma kapağının sabitleme tırnaklarını (F) tekrar içe doğru bastırın.

5.8 Çalı bıçağını takma/sökme

Çalı bıçağın ı takma işlemi 9a-9e nolu şekillerde gösterilmiştir. Detay çizimini 9f dikkate alın.

Çalı bıçağı (21) çift taraflı (çevrilebilir bıçak) olarak kullanılabilir. Çalı bıçağı ha- sar gördüğünde, deforme olduğunda, köreldiğinde veya başka türlü zarar gördüğünde değiştirilecektir.

Çalı bıçağının uçlarında koruma kapakları (21a) bulunur, çalışmaya başlamadan önce bu kapakları çıkarın. Bu kapaklar kullanım sonrası, saklama ve taşıma sürecinde tekrar yerine takılacaktır.

Sadece yedek parça siparişi bölümünde açıklanan Einhell marka yedek çalı bıçaklarını kullanın. Tehlike! Yabancı tedarikçilerden temin ettiğiniz bıçaklar tehlikeli olabilir, ciddi yaralanmalara yol açabilir ve alete zarar verebilir. İkaz! Çalı bıçağında yaralanmamak için dikkatli olun. a) Çalı bıçağını takma Önemli! Sökme işleminde çalı bıçağı ve motor gövdesi arasında bulunan aralık parçası (de- tay çizimi 9f) motor ekseninden (M) kaymış ise bu parçayı çizimde gösterildiği gibi tekrar motor eksenine takın.

1. Çalı bıçağını (21) takın.

2. Baskı plakasını (23) takın (detay çizimi 9f).

3. Somunu M10 (25) takın.

İkaz! Emniyet açısından kendinden emniyetli somunlar sadece bir kez kullanılacaktır.

4. Sabitleme koluna (Şekil 7/Poz. 12) basın ve

motor milini sabitleyin. Somunu çok amaçlı takım (22) ile sıkın.

5. Sabitleme kolunu bıraktıktan sonra bıçağın

(21) serbest şekilde dönüp dönmediğini kontrol edin. Serbest şekilde dönmediğinde uzman bir kişi tarafından kontrol edilmesini sağlayın. b) Çalı bıçağını sökme Sabitleme düğmesini öne doğru bastırın ve motor milini sabitleyin. Somunu sökün ve baskı plakası kapağı, baskı plakası ve çalı bıçağını sökün. Her işletmeye almadan önce aletin aşa ğıdaki noktalarını kontrol edin:

Mükemmel durumda ve koruma tertibatları ile bıçakların eksik olup olmadığını.

Tüm civataların sıkı şekilde bağlı olup olmadığı.

Tüm hareket eden parçaların kolay hareket edip etmediği. Önemli! Çalı bıçağı ile çalışmadaki titreşimler Çalı bıçağı monte edildikten sonra, misina ile çalışmaya kıyasla çok daha güçlü titreşimler mey- dana geliyorsa, çalı bıçağı tam merkezde monte edilmemiştir. Bu durumda derhal tırpanı kapatın. Aküyü (aküleri) sökün ve çalı bıçağını yukarıda açıklandığı gibi yeniden monte edin. Dikkat! Tam merkezde monte edilmemiş çalı bıçağı alete zarar verir! Çalı bıçağı aşındığında yenisi ile değiş tirilecektir (bkz. Bölüm 7.5).

5.9 Taşıma kayışını takma

Dikkat! Çalışma esnasında daima alet ile birlikte gönderilmiş taşıma kayışını (Şekil 2/Poz. 20) takın. Ta şıma kayışını çıkarmadan önce daima aleti Anl_GP-BC_36-430_Li_BL_SPK13.indb 214Anl_GP-BC_36-430_Li_BL_SPK13.indb 214 24.10.2024 05:57:5524.10.2024 05:57:55TR

kapatın – Yaralanma tehlikesi!

Ta şıma kayışını (Şekil 10) takın

Tırpanı taşıma kayışına asın (Şekil 11)

Ta şıma kayışının çeşitli kayış ayar elemanları ile taşıma kayışını optimal çalışma ve kesim pozisyonunda ayarlayın. Gerek duyulduğunda kayış tutma elemanı (Şekil 11/Poz. 4) göv- de üzerinde kaydırılabilir. Bunun için kayış tutma elemanının (4) kayış pozisyonu ayarlayıcısındaki (4a) kelebek somunu (4b) gevşetin, kayış pozisyonu ayarlayıcısı, kayış tutma elemanı ve sabitleme kelepçesini (6a) kaydırın. Sonra kelebek somunu tekrar sıkın.

Ta şıma kayışının optimal uzunluğunu ayarla- mak için motoru çalıştırmadan birkaç titreşim hareketi gerçekleştirin (Şekil 12). Ta şıma kayışı hızlı açma mekanizması ile donatılmıştır. Gerek duyulduğunda kırmızı kayış parçasını (Şekil 11/Poz. 20a) kullanarak aleti hızlı şekilde çıkarın.

5.10 Akü montajı (Şekil 13)

Aküleri, sol ve sağa öngörülen yuvaların (Şekil 2/ Poz. 1) içine yerleştirin. Aküler yerine yerleştikten sonra sabitleme butonlarının yerine geçtiği duy- ulur. Aküleri sökmek için sabitleme butonuna (Poz. K) bası n ve aküleri çıkarın. Bilgi! Sadece aynı şarj kapasitesine sahip aküleri kullanın, kesinlikle tam şarjlı ve yarı şarjlı aküleri birlikte kullanmayın Daima her iki aküyü aynı anda şarj edin. Düşük şarj kapasitesine sahip akü aletin çalışma süresini belirler. Aleti çalıştırmadan önce he riki tam şarjlı olması gerekir.

5.11 Akünün şarj edilmesi (Şekil 14)

1. Aküyü makinenin içinden çıkarın. Bunun için

sabitleme butonuna basın.

2. Şarj cihazının tip levhası üzerinde belirtilen

gerilim değerinin, mevcut elektrik şebekesi gerilim değeri ile aynı olup olmadığını kon- trol edin. Şarj cihazını prize takın. Yeşil LED lambas ı yanıp sönmeye başlar.

3. Aküyü şarj cihazına takın.

4. „Şarj cihazı göstergeleri“ bölümünde, şarj

cihazındaki LED lambalarının anlamını açıklayan bir tablo bulunur. Şarj işlemi esnasında akü bir miktar ısınabilir. Bu normaldir. Akünün şarj edilmesi mümkün değilse aşağıdaki noktaları kontrol edin,

Prizde elektrik olup olmadığı.

Şarj cihazındaki kontakların aküye tam temas edip etmediği. Akünün şarj edilmesi bu kontrollerden sonra da mümkün değilse,

ve aküyü lütfen müşteri hizmetleri bölümümü- ze gönderin. Talimatlara uygun şekilde yapılacak bir tesli- mat için müşteri hizmetleri departmanımıza veya aleti aldığınız satış noktasına başvurun. Akülerin veya akülü aletlerin teslimatı veya bertaraf edilmesinde, kısa devre yaparak yangına yol açmaması için bu ürünlerin plastik poşet içinde tek tek ambalajlanması gerektiğini dikkate alın! Akülerin uzun ömürlü olmasını sağlamak için aküyü zamanında şarj edin. Bu özellikle, akülü ya- prak üfl eme makinesinin gücünün azalmasını fark ettiğinizde yapılacaktır. Akülerin tamamen deşarj olmasını kesinlikle izin vermeyin. Aksi taktirde akü arızalanacaktır.

5.12 Akü şarj kapasitesi göstergesi (Şekil 15)

Akü şarj kapasitesi göstergesi butonuna (xx) basın. Akü ş arj kapasitesi göstergesi (xx) akünün şarj durumunu 3 LED lambası ile gösterir. 3 adet LED lambanın hepsi yanıyor: Akü tam şarjlıdır. 2 veya 1 adet LED lambası yanıyor: Akünün şarj kapasitesi yeterli. 1 adet LED lambası yanıyor: Akü şarjı boşalmıştır, aküyü şarj edin. Bütün LED lambaları yanıp sönüyor: Akünün asgari sıcaklığının altına düşüldü. Aküyü aletin içinden çıkarın ve bir gün boyunca oda sıcaklığında saklayın. Bu arıza tekrar meydana geldiğinde akü şarjı derin derecede boşalmış ve arızalıdır. Aküyü aletten sökün. Arızalı bir akünün kullanılması ve şarj edilmesi yasaktır. Anl_GP-BC_36-430_Li_BL_SPK13.indb 215Anl_GP-BC_36-430_Li_BL_SPK13.indb 215 24.10.2024 05:57:5524.10.2024 05:57:55TR

Gürültü koruma ile ilgili kanuni düzenlemeler ülke- lere göre farklılık gösterebileceğinden bu düzenle- meleri dikkate alın. Tehlike! Çalışmalarda koruma kapağının takılı olması zorunludur.

6.1 Aleti çalıştırma ve kapatma, devir ayarla-

ma (Şekil 16) Çalıştırma Çalıştırma kilidine (3) ve Açık/Kapalı şalterine (2) basın. Kapatma Açık/Kapalı şalterini bırakın. Devir ayarlama „Power Status“ şalteri ile devir ayarı (düşük / yük- sek) seçilebilir. Alet daima düşük devir ayarında çalışmaya başlar => „ Power Status “ LED lambası yeşil yanar. „ Power Status “ şalterine basın => yüksek devir (MAX) => „ Power Status “ LED lambası mavi yanar.

6.2 Aletteki akü şarj kapasitesi göstergesi

„Battery Status“ şalterine basıldığında akü şarj kapasitesi gösterilir. 3 adet LED lambası yanıyor = Akünün şarj kapa- sitesi tam dolu 2 adet LED lambası yanıyor = Akünün şarj kapa- sitesi yeterli 1 adet LED lambası yanıyor = Akü şarjı boşalmıştır => aküyü şarj edin

6.3 Çalışma bilgileri

1. Aşağıdaki durumlar meydana geldiğinde aleti

kapatın, aküyü çıkarın ve alette aşınma veya hasar olup olmadığını kontrol edin: - yabancı madde ile temas edildiğinde. - daima alette anormal titreşim meydana geldiğinde (derhal sebebini araştırın). Alet ile çalışmaya ancak arıza sebebi gideril- dikten sonra izin verilir. Alette olu şan anormal titreşimin sebebini bulamadığınızda müşteri hizmetleri ile irtibata geçin ve gerekli tamirle- rin yapılmasını sağlayın.

2. Alette misina takılı olduğunda misina koru-

ma kapağında, misinayı kısaltmaya yara- yan bir bıçak bulunur. Yaralanmamak için parmaklarınızı bu bıçaktan uzak tutun. Alet ile çalışmaya başlamadan önce motor dur- urken ve akü sökülmüş haldeyken tüm çalışma teknikleri konusunda alıştırma yapın. Misina ile sadece kuru ot kesin. Uzun otları kesme işleminde otlar kademeli olarak kısaltılarak kesilecektir (Şekil 17). Misinanın uzatılması (Şekil 18) Tehlike! Misina bobinine kesinlikle metal tel veya herhangi bir türde plastik kaplamalı me- tal tel takmayın. Bu kullan ıcının ağır şekilde yaralanmasına sebep olabilir. Akülü tırpanda yarı otomatik misina uzatma sis- temi (otomatik dokunmalı) bulunur. Yarı otomatik misina uzatma sistemini her bastırdığınızda mi- sina otomatik olarak uzatılır, böylece çimlerinizi optimal genişlikte kısaltmanız mümkün olur. Misinayı uzatmak için motoru çalıştırın ve misina bobinini zemine bastırın. Misina otomatik olarak uzatılır. Koruma kapağındaki bıçak misinayı azami uzunlukta keser. Misina uzatma sistemine ne kadar çok basarsanız misina aşınmasının o kadar yüksek olacağını dikkate alın. Bilgi: Akülü tırpanı ilk kez çalıştıraca ğınızda muh- temelen fazla uzun olan misina boyu, koruma kapağında bulunan bıçak tarafından kısaltılır. İlk işletimde misina boyu çok kısa olduğunda misina bobinindeki düğmeye basın ve misinayı kuvvetlice dışarı çekin. İlk çalışmaya başlama esnasında misina otomatik olarak optimal uzunluğa kısaltılacaktır. Fırça veya benzer bir alet ile koruma kapağının alt tarafından çim artıklarını düzenli olarak temizleyin. Çeşitli kesme metotları Makine doğru şekilde monte edildikten sonra örneğin çit, duvar ve temel boyunca ve ağaçlar etrafındaki zor erişilebilir yerdeki yabancı otlar ve uzun boylu çayırlar kolay şekilde kesilebilir. Bahçe düzenlemesi hazırlıklarında bitkilerin daha iyi büyümesini sağlamak veya zemindeki bitkileri temizlemek için tırpan „biçme çalışmaları“ için de kullanılabilir. Bilgi: Kesim işlemi dikkatli ve itina ile yapılsa da temel, taş veya beton duvarlar yakınındaki otların kesilmesinde misina normalden daha fazla aşınır. Kenar kesme/ Biçme Tırpanı orak şeklinde bir taraftan diğer tarafa ha- reket ettirin. Misina bobinini daima zemine paralel tutun. Kesim yapılacak araziyi kontrol edin ve kesilmesi istenilen yüksekliği belirleyin. Kesimin Anl_GP-BC_36-430_Li_BL_SPK13.indb 216Anl_GP-BC_36-430_Li_BL_SPK13.indb 216 24.10.2024 05:57:5624.10.2024 05:57:56TR

düzenli yapılması için misina kafasını istenilen yüksekte hareket ettirin ve bu yükseklikte tutun (Şekil 19). Alçak kenar kesme Tırpanı hafi f eğik pozisyonda önünüzde tutun, böylece misina bobininin alt tarafı zeminin üzerinde durur ve misina doğru kesim yerini keser. Daima kesimi kendinizden dışarıya doğru gerçekleştirin. Tırpanı kendinize çekerek kesim yapmayın. Çit / Temel yakınında kesme Kafes tel, tahta çit, doğaltaş çiti ve temel yakınlarında kesim işlemi yaparken bu bölgelere yavaşca yaklaşın ve misinanın bu bölümlere te- mas etmesini ve çarpmasını engelleyin. Misina taş, taş duvar veya temele temas ettiğinde aşınır veya parçalanır. Misina çit örgüsüne çarptığında kopar. Ağaç etrafında kesme Ağaç etrafl arında kesim yaparken misinanın ağaç kabuğuna temas etmemesi için ağaca yavaşca yaklaşın. Ağacın etrafında yürüyün ve soldan sağa doğru kesim yapın. Çim veya yabancı otlara misinanın ucu ile yaklaşın ve sonra misina kafasını hafi fçe öne eğdirin. İkaz: Biçme çalışmalarında çok dikkatli olun. Ya p ılacak bu tür kesimlerde kullanıcı ile insan- lar veya hayvanlar arasında 30 metre mesafe bırakılacaktır. Biçme Biçme işleminde tüm bitkiler zemine kadar kesilir. Bunun için misina bobinini 30 derecelik bir açı ile sağa eğdirin. Sapı istenilen pozisyona ayarlayın. Tırpan tarafından kesim işlemi esnası nda dışarı fırlatılan cisimler nedeniyle operatör, seyirci ve hayvanların ciddi yaralanma tehlikesi ile karşı karşıya olduklarını dikkate alın. Ayrıca maddi hasar oluşma tehlikesi de vardır (örneğin fırlayan taşlar nedeniyle) (Şekil 20). İkaz: Tırpan ile yürüyüş yollarındaki vs. cisimleri temizlemeyin! Tırpan güçlü bir aletdir, bu nedenle küçük taşlar veya diğer cisimler 15 metre veya daha uzağa fırlatılabilir. Bunun sonucunda yaralanmalar mey- dana gelebilir veya otomobil, ev ve pencerelerde maddi hasarlar oluşabilir Testere türü kesme işlemi Alet testere türü kesme işlemleri için uygun değildir. Sıkışma Yo ğun bitki örtüsü bıçağın bloke olmasına ve durmasına sebep olabilir, bu durumda motoru derhal durdurun. Motoru yeniden çalış tırmadan önce alete sıkışmış olan ot ve çimleri temizleyin. Geri tepmenin önlenmesi Metal bıçaklar kullanıldığında bıçak sert bir en- gele çarptığında (ağaç kütüğü, dal, ağaç kökü, taş veya benzer cisimler) geri tepme tehlikesi vardır. Bıçak bu tür bir cisme çarptığında dönme yönünün tersine savrulur. Bu durumda operatörün tırpan üzerindeki kontrolü kaybolabilir. Metal bıçakları çit, metal direk, sınır taşları veya temel yakınlarında kesim yaparken kullanmayın. Kalın saplı bitkileri kesmek için bu elemanı geri tep- meyi engellemek için Şekil 21‘de gösterildiği gibi pozisyonlayın.

7. Temizleme, Bakım ve Yedek Parça

Siparişi Tehlike! Makineyi yere koymadan ve temizleme işleminden önce kapatın ve aküyü sökün.

Koruma tertibatı, havalandırma delikleri ve motor gövdesini mümkün olduğunca toz ve kirden temiz tutun. Aleti temiz bir bez ile silin veya düşük basınçlı hava ile üfleyerek temiz- leyin.

Aleti her kullanımdan hemen sonra temizle- menizi tavsiye ederiz.

Aleti düzenli olarak nemli bir bez ve biraz sıvı sabun kullanarak temizleyin. Temizleme veya solvent malzemesi kullanmayın, bu malzeme- ler aletin plastik parçalarını tahriş edebilir. Ale- tin içine su girmemesine dikkat edin. Elektrikli aletin içine su girmesi cereyan çarpma riskini yükseltir.

Koruma kapağındaki çim artıklarını fırça ile temizleyin.

7.2 Misina bobini değiştirme

Tehlike! Aküyü çıkarın!

1. Şekil 22: Misina bobin gövdesine „M“ ile

işaretli yerden ve karşısında bulunan yüzeye basarak bobin kapağını çıkarın.

2. Boş misina bobinini çıkarın.

3. Şekil 23: Yeni misina bobinin ucunu bobin ko-

ruma kapağı deliklerinden (P) birinden geçirin ve misinanın yaklaşık 22 cm dışarı taşmasını Anl_GP-BC_36-430_Li_BL_SPK13.indb 217Anl_GP-BC_36-430_Li_BL_SPK13.indb 217 24.10.2024 05:57:5624.10.2024 05:57:56TR

4. Bobin koruma kapağını tekrar misina bobin

gövdesinin içine yerleştirin. İlk çalışmada misina otomatik olarak optimal uzunluğa kısaltılır. Dikkat! Etrafa saçılan naylon misina yaralan- malara sebep olabilir!

7.3 Koruma kapağındaki bıçağı bileme

Koruma kapağındaki bıçak (Şekil 2/Poz. 14) zamanla körelebilir. Bıçağın köreldiğini fark ettiğinizde bıçağı kapağa bağlayan civataları açın. Bıçakları bir mengeneye bağlayın. Bıçakları eğe ile bileyin ve kesim kenarı açı sının muhafaza edil- mesine dikkat edin. Eğeleme iş lemini daima bir yönde yapın.

Alet içinde bakımı yapılacak başka parça yoktur.

7.5 Yedek parça siparişi:

Yedek parça siparişi yapılırken şu bilgiler verilme- lidir:

Cihazın parça numarası

Cihazın kod numarası

İstenilen yedek parçanın yedek parça numarası Güncel bilgiler ve fi yatlar internette www.Einhell- Service.com sayfasında açıklanmıştır Yedek misina bobini Ürün Nr.: 34.051.03 Yedek bıçak Ürün Nr.: 34.050.82

8. Bertaraf etme ve geri kazanım

Transport hasarlarını önlemek için alet bir amba- laj içinde sevk edilir. Bu ambalaj hammaddedir ve böylece geri kazanılabilir veya geri kazanım sistemine iade edilebilir. Alet ve aksesuarları örneğin metal ve plastik gibi çeşitli malzemeler- den meydana gelir. Arızalı parçaları evsel atıkların atıldığı çöpe atmayın. Alet, yönetmeliklere uygun şekilde bertaraf edilmesi için özel atık toplama merkezlerine teslim edilmelidir. Bu atık toplama merkezlerinin nerede olduğunu yerel yönetimler- den öğrenebilirsiniz.

9. Depolama ve Transport

Aküleri sökün. Alet ve aksesuarlarını karanlık, kuru ve dona karşı korunaklı ve çocukların erişemeyeceği bir yerde saklayın. Optimal sakla- ma sıcaklığı 5 ve 30 °C arasındadır. Elektrikli aleti orijinal ambalajı içinde saklayın. Tırpan entegre duvar tutma elemanına (Şekil 24/ Poz. L) asılarak saklanabilir.

Aleti daima bir elinizle saptan ve diğer elinizle ilave saptan tutarak taşıyın. Aleti motor göv- desinden tutarak taşımayın.

Aleti araç içinde taşımak istediğinizde kayma- ya karşı emniyet altına alın.

Aleti taşımak için mümkün olduğunca orijinal ambalajını kullanın.

Ta şıma ve depolama esnasında metal bıçakları korumak için bir taşıma koruması kullanın.

Alet çalışmıyor: Akünün şarj edilip edilmediğini ve şarj cihazının çalışıp çalışmadığını kontrol edin. Gerilim olmasına rağmen alet çalışmıyorsa aleti aşağıda açıklanan Müşteri Hizmetleri adresine gönderin. Misina bobin gövdesi içine giriyor Misina, bir cisme (örneğin fi de serası kenarı) çarptığında bobin gövdesi içine girdiğinde misina yanlış dolanmıştır. Anl_GP-BC_36-430_Li_BL_SPK13.indb 218Anl_GP-BC_36-430_Li_BL_SPK13.indb 218 24.10.2024 05:57:5624.10.2024 05:57:56TR

11. Şarj cihazı göstergeleri

Gösterge durumu Anlamı ve alınacak önlemler Kırmızı LED Ye şil LED Kapalı Ya n ıp sönüyor İşletmeye hazır olma Şarj cihazı elektrik şebekesine bağlı ve işletmeye hazırdır, akü şarj cihazına takılı değildir Açık Kapalı Şarj etme Şarj cihazı aküyü hızlı şarj işletiminde şarj ediyor. Kapalı Açık Akü şarj edilmiş ve işletmeye hazırdır. (READY TO GO) Önlem: Aküyü şarj cihazından çıkarın. Şarj cihaz ının fi şini prizden çıkarın. Ya n ıp sönüyor Kapalı Adaptasyon şarjı Şarj cihazı korumalı şarj işlemi modundadır. Bu işletme modunda akü iş güvenliği sebeplerinden dolayı yavaşca şarj edilir ve şarj işlemi daha uzun sürer. Bunun sebebi şunlar olabilir: - Akü uzun bir süreden beri şarj edilmedi. - Akü sıcaklığı, ideal sıcaklık aralığındadır. Önlem: Şarj işleminin tamamlanmasını bekleyin, akü buna rağmen şarj edilmeye devam edilebilir. Ya n ıp sönüyor Ya n ıp sönüyor Hata Şarj işlemi artı k mümkün değil. Akü arızalı. Önlem: Arızalı bir akünün şarj edilmesi yasaktır. Aküyü şarj cihazından çıkarın. AçıkAçık Sıcaklık arızası Akü çok sıcaktır (örneğin direkt güneş ışınlarına maruz kalmış) veya çok soğuktur (0° C altında) Önlem: Aküyü çıkarın ve 1 gün oda sıcaklığında (yakl. 20° C) saklayın. Anl_GP-BC_36-430_Li_BL_SPK13.indb 219Anl_GP-BC_36-430_Li_BL_SPK13.indb 219 24.10.2024 05:57:5624.10.2024 05:57:56TR

Ta s fi ye (İmha Etmek ) Elektrikli el aletleri, şarj edilebilir aküler, aksesuarlar ve ambalaj malzemeleri çevre dostu geri dönüşüm için ayrılmalıdır. Elektrikli el aletlerini ve aküleri/şarj edilebilir pilleri ev çöpüne atmayın! Yalnızca AB ülkeleri için: Atık elektrikli ve elektronik cihazlara ve bunun ulusal yasalara aktarılmasına ilişkin 2012/19/EU sayılı Direktife göre, artık kullanılmayan elektrikli el aletleri ve 2006/66/EC sayılı Direktife göre arızalı veya kullanım ömrünü tamamlamış aküler/piller ayrı ayrı toplanmalı ve çevre kurallarına uygun şekilde imha edilmelidir. Atık elektrikli ve elektronik ekipmanlar uygun şekilde imha edilmezse potansiyel olarak tehlikeli madde- lerin varlığı nedeniyle çevre ve insan sağlığı üzerinde zararlı etkileri olabilir. Ürünlerinin dokümantasyonu ve evraklarının kısmen olsa dahi kopyalanması veya başka şekilde çoğaltılması, yalnı zca Einhell Germany AG fi rmasının özel onayı alınmak şartıyla serbesttir. Teknik değişiklikler olabilir. Anl_GP-BC_36-430_Li_BL_SPK13.indb 220Anl_GP-BC_36-430_Li_BL_SPK13.indb 220 24.10.2024 05:57:5624.10.2024 05:57:56TR

Servis Bilgileri Garanti Belgesinde belirttiğimiz ülkelerde uzman servis partnerleri ile birlikte çalışırız, bu partnerlerin irtibat bilgileri Garanti Belgesinde açıklanmıştır. Onarım, yedek parça ve sarf malzemesi ihtiyaçlarında bu partner kuruluşlarımız sizlere memnuniyetle yardımcı olacaktır. Bu ürünümüzde aşağıda açıklanan parçalar doğal veya kullanımdan kaynaklanan bir aşınmaya maruz kalırlar ve aşağıda açıklanan sarf malzemelerine ihtiyaç duyulur. Kategori Örnek Aşınma parçaları* Akü, Misina bobin yuvası Sarf malzemesi/Sarf parçaları* Iplik makarası, Doğrama Bıçağı, Misina Eksik parçalar

• sevkiyatın içeriğine dahil olması zorunlu değildir! Ayıplı mal veya eksik parça söz konusu olduğunda durumu internette www.Einhell-Service.com sayfasına bildirmenizi rica ederiz. Arıza bildiriminizde arızayı ayrıntılı olarak açıklayın ve bunun için aşağıda açıklanan soruları cevaplayın:

Alet hiç bir kez çalıştı mı yoksa baştan beri mi arızalıydı?

Arıza meydana gelmeden önce herhangi anormal bir durum dikkatinizi çekti mi (arıza öncesi semptomları)?

Sizce aletin arızalı ana işlevi nedir (ana semptom)? Bu işlevi açıklayınız. Anl_GP-BC_36-430_Li_BL_SPK13.indb 221Anl_GP-BC_36-430_Li_BL_SPK13.indb 221 24.10.2024 05:57:5624.10.2024 05:57:56PL
