GPBC 36430 Li BL - Cortador de relva elétrico EINHELL - Manual de utilização gratuito

Tipo de produto	Roçadeira / corta-ervas sem fio
Marca	Einhell
Modelo	GPBC 36430 Li BL
Tensão nominal	36 V (CC)
Velocidade de rotação	5200 rpm
Círculo de corte (fio)	43 cm
Círculo de corte (lâmina)	25,5 cm
Comprimento do fio	6 m
Diâmetro do fio	2,0 mm
Peso	7,2 kg
Alimentação	Bateria de lítio-íon Power X-Change (2 peças, não fornecidas)
Carregador	Carregador Power-X (não fornecido)
Sistema de corte	Fio de nylon ou faca de mato (lâmina reversível)
Alongamento do fio	Semiautomático (tocar no chão)
Ajuste de velocidade	2 velocidades (interruptor Power Status)
Indicador de carga da bateria	No aparelho (3 LEDs)
Punho adicional	Ajustável em inclinação
Cinto de transporte	Incluso, com abertura rápida
Dispositivos de segurança	Tampa de proteção, trava de partida, faca de corte do fio
Nível de pressão acústica (fio)	81,8 dB(A) (K=3 dB)
Nível de potência acústica garantido	96 dB(A)
Vibrações (punho, fio)	4,096 m/s² (K=1,5 m/s²)
Manutenção	Limpeza regular, substituição do carretel de fio, afiação da lâmina da tampa
Armazenamento	Local seco e protegido contra geada (5-30°C)
Peças de desgaste	Bateria, alojamento do carretel, carretel de fio, lâmina, fio

Perguntas frequentes - GPBC 36430 Li BL EINHELL

Como alongar o fio de corte?

Deixe o motor funcionar e bata no carretel de fio no chão. O fio se alonga automaticamente e a lâmina da tampa o corta no comprimento correto.

Quais baterias usar?

Use exclusivamente duas baterias de lítio-íon da série Power X-Change (mesmo nível de carga). Não as combine com outros tipos.

Posso usar uma lâmina de serra?

Não, o uso de lâminas de serra é perigoso e proibido. Use apenas o fio de nylon ou a faca de mato fornecida.

Como montar a faca de mato?

Remova a cobertura de proteção do fio, coloque a faca de mato, depois a placa de compressão. Aperte a porca autotravante M10 com a ferramenta multifuncional, bloqueando o eixo do motor com a alavanca de parada.

O que fazer se o aparelho vibrar anormalmente?

Desligue imediatamente o aparelho e remova a bateria. Verifique se a faca de mato está bem centralizada. Se o problema persistir, entre em contato com o serviço pós-venda.

Como limpar o aparelho?

Use um pano úmido com um pouco de sabão. Não use produtos agressivos. Evite a entrada de água no aparelho. Limpe regularmente a tampa de proteção com uma escova.

Qual é a distância de segurança?

Mantenha uma distância de pelo menos 15 metros entre o aparelho e pessoas ou animais. Use sempre proteções (olhos, cabeça, audição, luvas, sapatos rígidos).

Como substituir o carretel de fio?

Remova a bateria. Comprima o suporte do carretel nos locais marcados 'M' e remova a cobertura. Coloque o novo carretel, passando as extremidades pelos furos (22 cm de fio para fora). Reencaixe a cobertura.

O aparelho pode ser usado na chuva?

Não. Proteja o aparelho da chuva ou umidade. O uso em tempo úmido aumenta os riscos de choque elétrico.

Como armazenar o aparelho?

Remova as baterias. Armazene em local seco, protegido contra geada, entre 5 e 30 °C. Use se possível a embalagem original. Pendure-o no suporte de parede integrado, se disponível.

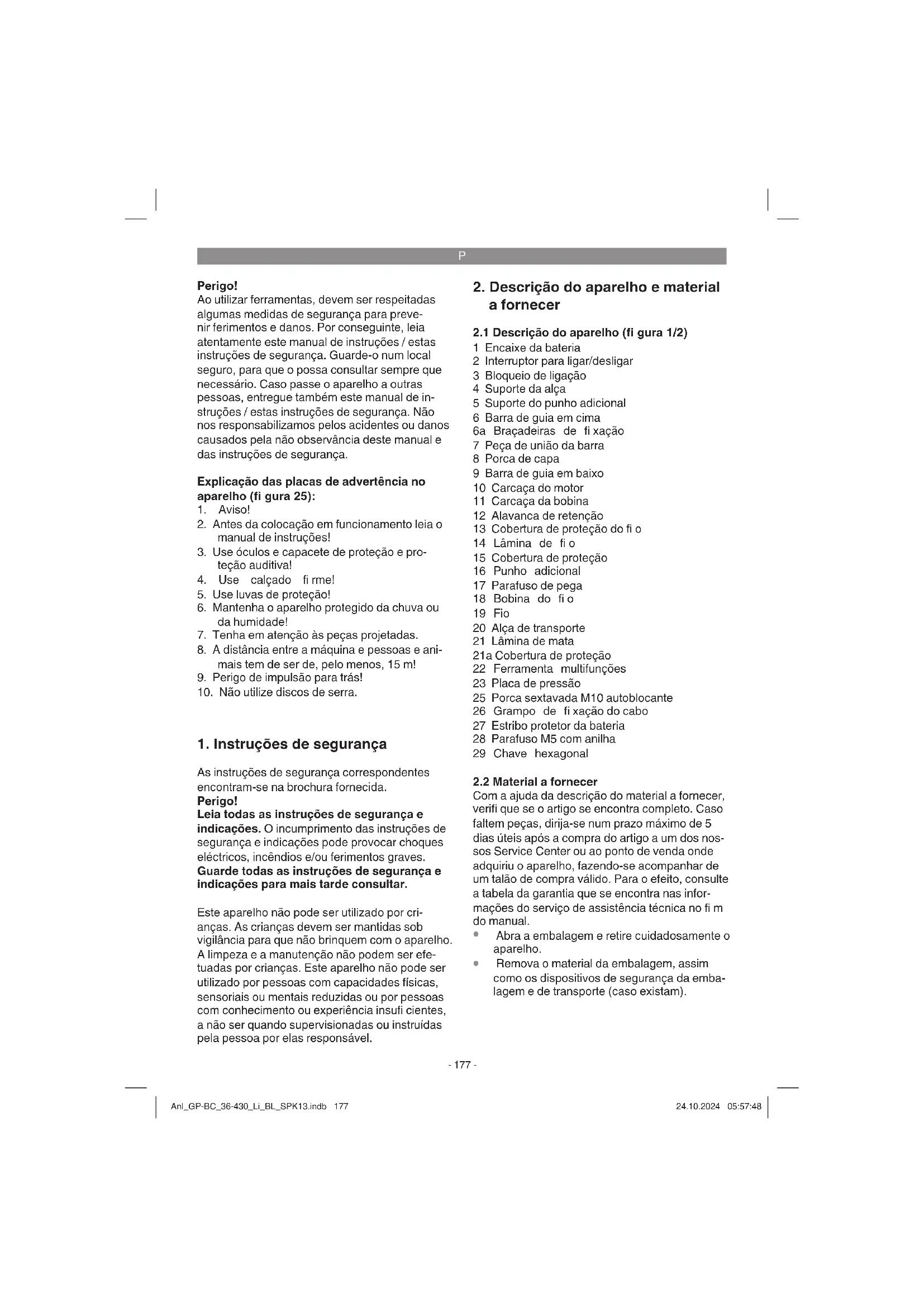

MANUAL DE UTILIZADOR GPBC 36430 Li BL EINHELL

Manual de instruções original Foice elétrica sem fio

Ao utilizar ferramentas, devem ser respeitadas as normas de segurança para prevenir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de instruções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

Explicação das placas de advertência no aparelho (figura 25):

1. Aviso!
2. Antes da colocação em funcionamento leia o manual de instruções!
3. Use óculos e capacete de proteção e proteção auditiva!
4. Use calçado firme!
5. Use luvas de proteção!
6. Mantenha o aparelho protegido da chuva ou da humidade!
7. Tenha em atenção as peças projetadas.
8. A distância entre a lâmina e pessoas e animais tem de ser de, pelo menos, 15 m!
9. Perigo de impulsão para trás!
10. Não utilize discos de serra.

1. Instruções de segurança

As instruções de segurança correspondentes encontram-se na brochura fornecida.

Perigo!

Leia todas as instruções de segurança e indicações. O incumprimento das instruções de segurança e indicações podem provocar choques elétricos, incêndios e/ou ferimentos graves. Guarde todas as instruções de segurança e indicações para consulta futura.

Este aparelho não pode ser utilizado por crianças. As crianças devem ser mantidas sob vigilância para que não brinquem com o aparelho. A limpeza e a manutenção não podem ser efetuadas por crianças. Este aparelho não pode ser utilizado por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou por pessoas com falta de experiência ou conhecimento, a não ser quando supervisionadas ou instruídas pela pessoa responsável por elas.

2. Descrição do aparelho e material a fornecer

2.1 Descrição do aparelho (figura 1/2)

1 Encaixe da bateria 2 Interruptor para ligar/desligar 3 Bloqueio de ligação 4 Suporte da alça 5 Suporte do punho adicional 6 Barra de guia em cima 6a Braçadeiras de fixação 7 Peça de união da barra 8 Porca de capa 9 Barra de guia em baixo 10 Carcaça do motor 11 Carcaça da bobina 12 Alavanca de retenção 13 Cobertura de proteção do fio 14 Lâmina de fio 15 Cobertura de proteção 16 Punho adicional 17 Parafuso de pega 18 Bobina do fio 19 Fio 20 Alça de transporte 21 Lâmina de mata 21a Cobertura de proteção 22 Ferramenta multifunções 23 Placa de pressão 25 Porca sextavada M10 autoblocante 26 Grampo de fixação do cabo 27 Estribo protetor da bateria 28 Parafuso M5 com anilha 29 Chave hexagonal

2.2 Material a fornecer

Com a ajuda da descrição do material a fornecer, verifique se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nossos Service Centers ou ao ponto de venda onde adquiriu o aparelho, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nas informações do serviço de assistência técnica no fim do manual.

Abra a embalagem e retire cuidadosamente o aparelho. - Remova o material da embalagem, assim como os dispositivos de segurança da embalagem e de transporte (caso existam).

Verifique se o material a fornecer está completo. Verifique se o aparelho e as peças acessórias apresentam danos de transporte. Se possível, guarde a embalagem até ao termo do período de garantia.

Perigo!

O aspeto e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, folhas ou peças de pequena dimensão! Existe o perigo de deglutição e asfixia!

• Parte superior do roçador
• Parte inferior do roçador com bobina do fio, cobertura de proteção, alça de transporte, lâmina de corte, material de montagem
• Manual de instruções original
• Instruções de segurança

3. Utilização adequada

Como foice elétrica sem fio (utilização da lâmina de corte), o aparelho é adequado para cortar lenha fina, ervas daninhas espessas e mato fino. Como roçador de relva sem fio (utilização da bobina do fio com fio de corte), o aparelho é adequado para cortar relva, superfícies verdes e ervas daninhas finas.

Atenção! Devido ao perigo de danos físicos para o utilizador, o aparelho não pode ser utilizado para as seguintes tarefas: para limpar caminhos ou para triturar partes de árvores e sebes. Além disso, o aparelho não pode ser utilizado para aplanar elevações de terreno, como p. ex. elevações causadas por toupeiras. Por motivos de segurança, o aparelho não deve ser utilizado como unidade de acionamento para outras ferramentas de trabalho ou jogos de ferramentas, seja de que tipo for.

Perigo! Não utilize nenhum tipo de arame metálico ou arame envolto em plástico na bobina do fio. Tal pode originar ferimentos graves no utilizador. Perigo! Não utilize discos de serra.

A máquina só pode ser utilizada para os fins a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou feri

mentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante.

Cuidado!

Riscos residuais

Mesmo quando esta ferramenta elétrica é utilizada adequadamente, existem sempre riscos residuais. Dependendo do formato e do modelo desta ferramenta elétrica, podem ocorrer os seguintes perigos:

• Lesões pulmonares, caso não seja utilizada uma máscara de proteção para pó inadequada.
• Lesões auditivas, caso não seja utilizada uma proteção auditiva adequada.
• Danos à saúde resultantes das vibrações na mão e no braço, caso o aparelho seja utilizado durante um longo período de tempo ou se não for operado e feita a manutenção de forma adequada.
• Ferimentos e danos materiais causados por peças projetadas. Ferimentos de corte, caso não seja utilizado um vestuário de proteção adequado.

4. Dados Técnicos

Tensão 36 V d.c.

Rotações n0: 5200 r.p.m.

Comprimento do fio: 6 m

Diâmetro do fio: 2,0 mm

Lâmina do círculo de corte: 25,5 cm

Classe de proteção: .

Peso: 7,2 kg

Atenção!

O aparelho é fornecido sem baterias nem carregador e está para ser usado com as baterias de lítio da série Power X-Change (2 unidades)!

As baterias de lítio da série Power X-Change só podem ser carregadas com o carregador Power X-Charger.

Perigo!

Ruído e vibração

Os valores de ruído e de vibração foram apurados de acordo com a EN 62841.

P

Utilização com fio de corte

Nível de pressão acústica LpA: 81,8 dB(A) Incerteza KpA: 3 dB Nível de potência acústica medido LwA: 94,1 dB(A) Incerteza KwA: 2,02 dB Nível de potência acústica garantido LwA: 96 dB(A)

Utilização com lâmina de mata

Nível de pressão acústica LpA: 78 dB(A) Incerteza KpA: 3 dB Nível de potência acústica medido LwA: 92,1 dB(A) Incerteza KwA: 3 dB

Use uma proteção auditiva.

O ruído pode provocar danos auditivos.

Valores totais de vibração (soma vetorial de três direções) apurados de acordo com a EN 62841.

Punho com fio de corte

Valor de emissão de vibração a_n = 4,096 m/s² Incerteza K = 1,5 m/s²

Punho com lâmina de mata

Valor de emissão de vibração a_h = 4,992 m/s² Incerteza K = 1,5 m/s²

Os valores totais de vibração e os valores de emissão de ruídos indicados foram medidos segundo um método de ensaio normalizado e podem ser utilizados para a comparação de uma ferramenta elétrica com outras.

As emissões de vibração e de ruído podem divergir dos valores indicados durante a utilização efetiva da ferramenta elétrica, consoante o tipo de utilização da mesma, em especial, o tipo de peça a trabalhar.

Utilize apenas aparelhos em bom estado. Limpe e faça a manutenção do aparelho regularmente. Adapte o seu modo de trabalho ao aparelho.

• Não sobrecarregue o aparelho.
• Se necessário, submeta o aparelho a uma verificação.
• Desligue o aparelho, quando este não estiver a ser utilizado. Use luvas. Use equipamento de proteção visual e auditiva.

5. Antes da colocação em funcionamento

O aparelho é fornecido sem baterias nem carregador!

Cuidado! Realize todos os trabalhos de montagem e ajuste seguintes sem bateria - Perigo de ferimento. Utilize luvas de proteção.

5.1 Montagem da cobertura de proteção (fig. 3)

Empurrar a cobertura de proteção (15) a partir de baixo no encaixe e fixar com os parafusos (28). No lado inferior da cobertura de proteção do fio (pos. 13) existe uma lâmina para a regulação automática do comprimento do fio (pos. 14). Esta possui uma tira de proteção que deve ser removida na primeira utilização.

5.2 Montagem do punho adicional (fig. 4a-4f)

Solte o parafuso de pega (pos. 17) e remova a peça de pressão (pos. 5a). Coloque o punho adicional (16) no suporte (5), de forma a que o anel de plástico (B) fique na ranhura (N) do suporte (5) (fig. 4b).

Atenção! O punho adicional está mal montado se, tal como ilustrado no desenho detalhe 4c, o anel de plástico (B) se encontrar fora da ranhura (N). Devido a este erro de montagem, o punho adicional pode ser danificado durante o funcionamento.

Fixe o punho adicional (16) com a peça de pressão (5a) apertando novamente o parafuso de pega (17). A seguir, fixar o tubo de proteção do cabo (A) com as braçadeiras de fixação pré-montadas (6a) na barra de guia superior (6) e com os grampos de fixação do cabo fornecidos (26) no punho adicional (16).

5.3 Montagem da barra de guia (fig. 5)

Encaixe a barra de guia inferior (9) na barra de guia superior (6). Aparafuse a peça de união da barra (7) na barra de guia superior com a porca

P

de capa (8) na barra de guia inferior.

5.4 Ajustar a inclinação do punho adicional (fig. 6)

Para obter a inclinação do punho adicional ideal para o utilizador, solte o parafuso da pega (17). Ajuste o punho adicional (16) para a inclinação desejada. Volte a apertar o parafuso da pega (17).

5.5 Remoção/montagem da unidade de fio de corte (fig. 7)

Aviso! Tenha atenção para não se ferir no gume do fio de corte.

a) Remoção da unidade de fio de corte

Para a utilização posterior como foicétrica, a unidade de fio de corte tem de ser retirada. Pressione a alavanca de retenção (12) para a frente e rode a unidade de fio de corte (C) ao mesmo tempo na direção "a" até a alavanca de retenção engatar. Separe a unidade de fio de corte do eixo do motor rodando-a na direção "a".

b) Montagem da unidade de fio de corte

Para a utilização posterior como aparador de relva, a unidade de fio de corte tem de ser montada. Pressione a alavanca de retenção (12) para a frente e rode a unidade de fio de corte (C) ao mesmo tempo na direção "b" no eixo do motor até a alavanca de retenção engatar. Aperte bem a unidade de fio de corte no eixo do motor, enroscando-a com a mão. Verifique se, depois de soltar a alavanca de retenção, a unidade de fio de corte consegue rodar livremente. Se tal não acontecer, mande o mecanismo ser verificado por um técnico.

5.6 Cobertura de proteção para utilização com lâmina de mata (fig. 8)

Cuidado! Ao trabalhar com a lâmina de mata, a cobertura de proteção do fio (13) tem de ser removida. Tenha atenção para não se ferir no gume do fio de corte.

Comece pela lateral e pressione cuidadosamente os pernos de engate (F) para dentro, p. ex., com uma chave de fendas, e retire gradualmente a cobertura de proteção do fio (13).

5.7 Cobertura de proteção para utilização com fio de corte (fig. 8)

Cuidado! Ao trabalhar com o fio de corte, a respetiva cobertura (13) tem de ser colocada. Tenha

atenção para não se ferir no gume do fio de corte. Começar pela lateral e pressionar os pernos de engate (F) da cobertura do fio de corte.

5.8 Montagem/remoção da lâmina de mata

A montagem da lâmina de mata está representada nas figuras 9a-9e. Observe o desenho detalhado 9f.

A lâmina de mata (21) pode ser realizada de ambos os lados (lâmina reversível). Se a lâmina de mata estiver danificada, deformada, romba ou desgastada, substituir a mesma por uma nova. - Nas extremidades da lâmina de mata existem coberturas de proteção (21a) que têm de ser retiradas antes da utilização. Estas devem ser novamente inseridas após a utilização, para o armazenamento e o transporte. Utilize apenas a lâmina de mata sobressalente da Einhell mencionada no ponto Encomenda de peças sobressalentes. Perigo! Os acessórios de fornecedores terceiros podem ser perigosos, causar ferimentos graves e danificar o aparelho.

Aviso! Tenha atenção para não se ferir na lâmina de mata.

a) Montagem da lâmina de mata

Importante: Se, durante a desmontagem, a peça distanciadora que se encontra entre a lâmina de mata e a carcaça do motor (desenho detalhado 9d) se tiver deslocado do eixo do motor (M), coloque-a no eixo do motor, conforme mostrado no desenho.

1. Encaixe a lâmina de mata (21).
2. Encaixe a placa de pressão (23) (desenho detalhado 9f).
3. Enrosque a porca sextavada M10 (25).

Aviso! Por motivos de segurança, as porcas autoblocantes só podem ser usadas uma vez. 4. Prima a alavanca de retenção (fig. 7/pos. 12) e fixe o eixo do motor. Aperte a porca sextavada com a ferramenta multifunções (22). 5. Verifique se (depois de soltar a alavanca de retenção) a lâmina (21) pode rodar livremente. Se tal não acontecer, mande o mecanismo ser verificado por um técnico.

b) Remoção da lâmina de mata

Pressione a alavanca de retenção para a frente e fixe o eixo do motor. Desenrosque a porca sextavada e retire a cobertura da placa de pressão, a placa de pressão e a lâmina de mata.

Antes de cada colocação em funcionamento do aparelho, verifique:

• Se os dispositivos de proteção e de corte se encontram em boas condições e completos. Assento correto de todas as uniões roscadas. Boa mobilidade de todas as peças móveis.

Importante! Vibrações no funcionamento com lâmina de mata

Se após a montagem da lâmina de mata ocorrerem vibrações significativamente mais fortes do que no funcionamento com o fio de corte, isso significa que a lâmina de mata não está montada ao meio. Desligue imediatamente o aparelho. Retire a(s) bateria(s) e monte novamente a lâmina de mata como descrito anteriormente.

Cuidado! Uma lâmina de mata que não é montada ao meio danifica o aparelho!

Uma lâmina de mata desgastada tem de ser substituída por uma nova (v. secção 7.5).

5.9 Colocar alça de transporte

Cuidado! Ao trabalhar, use sempre a alça de transporte fornecida (fig. 2/pos. 20). Não utilize uma alça de transporte adicional. Desligue sempre o aparelho antes de ajustar a alça de transporte

- perigo de ferimento!

Colocar a alça de transporte (fig. 10) - Engate o aparelho na alça de transporte (fig. 11) - Com os diversos pontos de ajuste, selecione na alça de transporte as posições de trabalho e de corte ideais. Se necessário, o suporte da alça (fig. 11/pos. 4) pode ser deslocado para a barra superior. Para o efeito, soltar a porca de orelhas (4b) no posicionador (4a) do suporte da alça (4) e deslocar o posicionador, o suporte da alça e, se necessário, a braçadeira de fixação (6a). De seguida, voltar a apertar a porca de orelhas. - Para ajustar corretamente o comprimento da alça de transporte, faça alguns movimentos oscilatórios sem ligar o motor (fig. 12).

A alça de transporte está equipada com um mecanismo de abertura rápida. Se for necessário colocar o aparelho rapidamente sobre o chão, puxe a peça vermelha que se encontra na alça (fig. 11/pos. 20a).

5.10 Montagem das baterias (fig. 13)

Insira as baterias nos respetivos encaixes da bateria à esquerda e à direita (fig. 2/pos. 1). Assim que a bateria estiver totalmente inserida, esta encaixa de forma audível. Para retirar a bateria, prima a tecla de engate (pos. K) e puxe a bateria para fora.

Nota!

Utilize sempre as baterias como meio no nível de enchimento. Nunca combine baterias cheias com baterias meio cheias. Carregue sempre as duas baterias em simultâneo.

A bateria com um nível de energia mais reduzido determina o tempo de funcionamento do aparelho. Antes do funcionamento, tem de se carregar sempre integralmente as duas baterias.

5.11 Carregar a bateria (fig. 14)

1. Retirar o pack de acumuladores do aparelho, premindo para isso a tecla de engate.
2. Verifique se a tensão de rede indicada na placa de características corresponde à tensão de rede existente. Ligue a ficha de alimentação do carregador à tomada. O LED verde começa a piscar.
3. Insira a bateria no carregador.
4. No ponto, visor do carregador, encontrar-se uma tabela com os significados da indicação LED no carregador.

A bateria pode aquecer um pouco durante o carregamento. É normal que isto ocorra.

Se o pack de acumuladores não carregar, verifique

se existe tensão de rede na tomada ou se existe um contacto correto nos contactos de carregamento.

Se continuar a não ser possível carregar o pack de acumuladores, envie

Ao enviar ou eliminar baterias ou o aparelho sem fio, certifique-se de que estas são embaladas individualmente em sacos de plástico para evitar curto-circuitos e incêndios!

Tendo em vista uma longa vida útil do pack de baterias, deve providenciar o seu recarregamento a tempo. Isto é absolutamente necessário se verificar que a capacidade do aparelho está a diminuir. Nunca deixe o pack de baterias descarregar-se completamente. Essa situação poderia provocar avaria no pack de baterias!

5.12 Indicação da capacidade da bateria (figura 15)

Prima o interruptor para a indicação da capacidade da bateria (pos. H). A indicação da capacidade da bateria (pos. F) assinala o nível de carga da bateria a partir dos 3 LEDs.

Acendem os 3 LEDs:

A bateria está completamente carregada.

A bateria dispõe de carga residual suficiente.

1 LED a piscar:

A bateria está vazia, carregue-a.

Todos os LEDs a piscar:

A temperatura da bateria não foi alcançada. Remova a bateria do aparelho e deixe-a um dia à temperatura ambiente. Se o erro voltar a ocorrer, a bateria sofreu uma descarga total e tem defeito. Remova a bateria do aparelho. Uma bateria com defeito nunca mais pode voltar a ser usada ou carregada.

6. Operação

Respeite as disposições legais que regulam a proteção contra o ruído, quando estas podem divergir de local para local.

Perigo! A cobertura de proteção tem de estar montada durante o trabalho.

6.1 Ligar e desligar o aparelho, ajustar as rotações (fig. 16)

Ligar

Pressione o bloqueio de ligação (3) e o interruptor para ligar/desligar (2).

Desligar

Solte o interruptor para ligar/desligar.

Ajustar as rotações

As rotações são selecionadas com o interruptor "Power Status" (baixo/elevado).

O aparelho inicia sempre com as rotações mais baixas => o LED "Power Status" acende a verde. Premir o interruptor "Power Status" => rotações elevadas (MAX) => o LED "Power Status" acende a azul.

6.2 Indicação da capacidade da bateria no aparelho

A capacidade da bateria é exibida através do interruptor "Battery Status".

3 LEDs acendem = totalmente carregada

2 LEDs acendem = carga residual suficiente

1 LED acende = descarregada => carregar

6.3 Indicações de trabalho

1. Desligue o aparelho, remova a bateria e verifique o aparelho quando houver desgaste ou danos:

- Verifique após o contacto com um corpo estranho. - Sempre, quando o aparelho começa a vibrar de forma anormal (verificar imediatamente).

1. Se existir um fio de corte no aparelho, quando encontra-se na cobertura de proteção do fio uma lâmina para encurtar o fio. Tenha atenção para não ferir os dedos na mesma.

Antes de utilizar o aparelho familiarize-se com todas as instruções de trabalho com o motor desligado.

ligado e sem bateria. Corte apenas relva seca com o fio de corte. Se a relva estiver comprida, comece a cortá-la progressivamente a partir da ponta (fig. 17).

Prolongamento do fio de corte (fig. 18)

Perigo! Não utilize nenhum tipo de arame metálico ou arame envolto em plástico na bobina do fio. Tal pode originar ferimentos graves ao utilizar. O roçador de relva dispõe de um sistema de extensão do fio parcialmente automático (sistema automático de ativação por contacto). Sempre que acontecer o sistema de alongamento do fio parcialmente automático, o fio avança automaticamente para que possa cortar sempre a relva com a melhor largura de corte. Para prolongar o fio de corte, deixe o motor funcionar e toque com a bobina do fio no chão. O fio é prolongado automaticamente. A lâmina na cobertura de proteção encurta o fio para o comprimento permitido. Não se esqueça de que o desgaste do fio aumenta devido à ativação frequente do alongamento automático do fio.

Nota: Se a sua máquina for colocada pela primeira vez em funcionamento, a extremidade saliente e excedente do fio de corte é cortada pela lâmina de corte da cobertura de proteção. Se na primeira colocação em funcionamento o fio for demasiado curto, prima o botão na bobina do fio e puxe o fio para fora. Aquando do primeiro arranque, o fio de corte é encurtado automaticamente para o comprimento ideal.

Remova cuidadosa e regularmente todos os detritos de relva com uma escova ou outro objeto semelhante da parte inferior da cobertura de proteção.

Se o aparelho estiver corretamente montado, poderá cortar ervas daninhas e relva alta em locais de difícil acesso, como p. ex. ao longo de sebes, muros e bases à volta de árvores. Pode também ser utilizado para trabalhos de corte, para melhor preparar a vegetação de um jardim ou para limpar uma determinada área de solo.

Indicação: Mesmo com uma utilização cuidada, o corte muito próximo de fundações, muros de pedra ou betão etc. provoca um desgaste do fio acima do normal.

Aparar/cortar

Oscile o roçador de um lado para o outro, como se fosse uma foice. Mantenha sempre a bobina

do fio paralela ao chão. Verifique o solo e ajuste a altura de corte desejada. Coloque e mantenha a bobina do fio na altura desejada para um corte uniforme (fig. 19).

Aparar relva baixa

Mantenha o roçador à sua frente com uma ligeira inclinação, de forma a que o lado inferior da bobina do fio se assente no solo e o fio esteja na posição de corte correta. Corte sempre para longe de si. Nunca puxe o roçador para si.

Cortar em cercas/fundações

Durante o corte, aproxime-se lentamente de cercas de rede de arame, de ripas, muros de pedras e fundações, sem, no entanto, embater com o fio no obstáculo. Se o fio tocar p. ex. em pedras, muros de pedra ou fundações, ficará desgastado ou desfiado. Se o fio tocar nas cercas, irá partir.

Aparar árvores

Apare à volta dos troncos das árvores, aproxime-se lentamente, para que o fio não toque na casca da árvore. Contorne a árvore e corte da esquerda para a direita. Aproxime-se da relva ou ervas daninhas com a ponta do fio virada ligeiramente, incline a bobina do fio para a frente.

Aviso: Tenha especial cuidado durante os trabalhos de corte. Neste tipo de trabalhos, mantenha uma distância de 30 metros entre si e as outras pessoas ou animais.

Cortar a relva

Nos trabalhos de corte de relva, irá apanhar toda a vegetação até à base. Para isso, incline a bobina do fio num ângulo de 30 graus para a direita. Coloque o punho na posição desejada. Atenção ao elevado perigo de ferimento do utilizador, espetadores e animais, assim como ao perigo de danos materiais provocados por objetos projetados (p. ex. pedras) (fig. 20).

Aviso: Não utilize o aparelho para afastar objetos do caminho dos pés, etc.!

O aparelho é uma ferramenta potente, que pode arremessar pedras ou outros objetos a 15 metros ou mais, podendo provocar ferimentos ou danos em veículos, casas e janelas.

Serrar

O aparelho não é adequado para serrar.

Bloquear

Se a lâmina de corte ficar bloqueada devido à vegetação muito densa, pare imediatamente o

motor. Remova a erva e os restos de mato antes de uma nova colocação em funcionamento.

Evitar o rechaço

Ao trabalhar com a lâmina de corte, existe o perigo de rechaço quando esta se depara com obstáculos fixos (troncos, ramos, cepos, pedras, etc.). O aparelho é atirado contra o sentido de rotação da ferramenta. Isto pode levar a uma perda de controlo do aparelho. Não utilize a lâmina de corte na proximidade de sebes, postes metálicos, marcos ou fundações.

Para cortar hastes grossas, a posição deve ser idêntica à da fig. 21 a fim de evitar rechaços.

7. Limpeza, manutenção e encomenda de peças sobressalentes

Perigo!

Desligue o roçador de relva e retire a bateria antes de o guardar e limpar.

7.1 Limpeza

• Mantenha os dispositivos de segurança, ranhuras de ventilação e a carcaça do motor o mais limpo possível. Esfregue o aparelho com um pano limpo ou sopre com ar comprimido a baixa pressão.
• Aconselhamos a limpar o aparelho diretamente antes de cada utilização.
• Limpe regularmente o aparelho com um pano húmido e um pouco de sabão. Não utilize detergentes ou solventes; estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.
• Remova as acumulações na cobertura de proteção com uma escova.

7.2 Substituição da bobina do fio

Perigo! Retire as baterias!

1. Fig. 22: Comprimir a carcaça da bobina do fio na superfície identificada com um „M“ e oposta e retirar a tampa da bobina.
2. Retirar a bobina do fio vazia.
3. Fig. 23: Inserir respetivamente as extremidades do fio da nova bobina de fio através de um dos dois olhais (P) da cobertura da bobina e deixar aprox. 22 cm do fio visíveis.
4. Pressione a cobertura da bobina novamente

para dentro da carcaça da bobina do fio.

Aquando do primeiro arranque, o fio de corte é cortado automaticamente para o comprimento ideal.

Atenção! As partes projetadas do fio de nylon podem provocar ferimentos!

7.3 Afiar a lâmina da cobertura de proteção. A lâmina da cobertura de proteção (fig. 2/pos.

14) pode ficar romba com o passar do tempo. Se tal acontecer, solte os parafusos que fixam a lâmina da cobertura de proteção à cobertura de proteção. Fixe a lâmina num torno. Afie a lâmina com uma lima plana e certifique-se de que o ângulo das arestas de corte é mantido. Lime apenas num sentido.

7.4 Manutenção

No interior do aparelho não existem peças que necessitem de manutenção.

7.5 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

Tipo da máquina

• Número de artigo da máquina
• Número de identificação da máquina
• Número da peça sobressalente necessária. Pode encontrar os preços e informações actuais em www.Einhell-Service.com

Bobina do fio de substituição ref.a: 34.051.03

Lâmina de corte de substituição ref.a: 34.050.82

8. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embalagem para evitar danos de transporte. Esta embalagem é matéria-prima, pode ser reutilizada ou reciclada. O aparelho e os respectivos acessórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos defeituosos para o lixo doméstico. Para uma eliminação ecologicamente correcta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica.

9. Armazenagem e transporte

Retire as baterias. Guarde o aparelho e os respectivos acessórios em local escuro, seco e sem risco de formação de gelo. A temperatura ideal de armazenamento situa-se entre os 5 e os 30 °C. Guarde a ferramenta elétrica na embalagem original.

O aparelho pode ser pendurado pelo suporte de parede integrado (fig. 24/pos. L).

• Transporte o aparelho sempre com as mãos no punho e no punho adicional. Não transporte o aparelho segurando-o pela carcaça do motor.
• Prenda o aparelho para que este não deslize, se o transportar num veículo.
• Utilize a embalagem original para o transporte se possível. Utilize uma trava de transporte para lâminas de metal durante o transporte e armazenagem.

10. Avarias

O aparelho não funciona:

Verifique se a bateria está carregada e se o carregador funciona. Se o aparelho continuar a não funcionar apesar de existir a tensão necessária, envie-o para o endereço do serviço de assistência técnica indicado.

O fio é empurrado para a carcaça da bobina

Se ao embater num objecto (p. ex. borda do canteiro) o fio for empurrado para a carcaça da bobina, tal significa que o sentido de enrolamento do fio está incorreto.

11. Visor do carregador

Estado do visor		Significado o medida a adotar
LED ver-melho	LED verde
Desligado A	piscar Operacionalidade	O carregarador está ligado à rede e encontrar-se operacional; o acumulador não está no carregarador
Ligado Desligado Carregamento		O carregarador carrega o acumulador no modo de carregamento rápido. Os tempos de carregamento correspondentes encontrar-se diretamente no carregarador. Notal Os tempos de carregamento reais podem diferir dos tempos de car-regamento indicados em função da cargo de acumulador disponível.
Desligado Ligado O acumulador está carregado e está operacional. (READY TO GO)		De seguida, é comutado para um carregamento parcial até estar totalmen-te carregarado. Para tal, deixe o acumulador aprox. mais 15 min. no carregarador. Medida a adotar: Remova o acumulador do carregarador. Deslgue o carregarador da rede.
A piscar Desligado Carregamento condicionado		O carregarador encontrar-se no modo de carregamento moderado. Aquí, por motivos de segurança, o acumulador é carregarado mais lenta-mente, precisando de maior tempo até estar carregado. Tal pode deter-se às seguides causa: - O acumulador passou muito tempo sem ser carregarado. - A temperatura do acumulador não se encontrar na faixa ideal. Medida a adotar: Aguarde até o carregamento estar conclusão; o acumulador pode, no entanto, continuar a ser carregado.
A piscar A piscar Falha		Já não é possivel efetuar o carregamento. O acumulador tem um defeito. Medida a adotar: Um acumulador com defeito não deve voltar a ser carregarado. Remova o acumulador do carregarador.
Ligado Ligado Temperatura anóma		O acumulador está demasiado quando (p. ex. radiação solar direta) ou de-masiado frio (abaixo dos 0° C) Medida a adotar: Retire o acumulador e guarde-o 1 dia à temperatura ambiente (a aprox. 20° C).

Eliminação

As ferramentas elétricas, as baterias, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria-prima.

Não deitar ferramentas elétricas e baterias/pilhas no lixo doméstico!

Apenas para países da UE:

Conforme a Diretiva Europeia 2012/19/UE relativa aos resíduos de equipamentos elétricos e eletrônicos e a sua implementação na legislação nacional, é necessário recolher separadamente as ferramentas elétricas que já não são usadas e, de acordo com a Diretiva Europeia 2006/66/CE, as baterias/pilhas defeituosas e encaminhá-las para uma reciclagem ecológica.

No caso de uma eliminação incorreta, os aparelhos elétricos e eletrônicos antigos podem ter efeitos nocivos no ambiente e na saúde humana devido à possível presença de substâncias perigosas.

A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece de autorização expressa da Einhell Germany AG.

Reservado o direito a alterações técnicas.

Informações do serviço de assistência técnica

Estamos representados em todos os países mencionados no certificado de garantia por agentes autorizados competentes, cujos contactos poderá encontrar no certificado de garantia. Estes encontrar-se-ão ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças sobressalentes e peças desgastadas ou a aquisição de consumíveis.

Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural ou decorrente da sua utilização, ou então são necessárias como consumíveis.

Categoria Exemplo
Peças de desgaste* Bateria, suporte da bobina de	fi o
Consumíveis/peças consumíveis*	Bobina do fio, lâmina de corte, Fio
Peças em falta

• não incluído obrigatoriamente no material a fornecer!

Em caso de deficiências ou erros, pedimos-lhe que comunique o problema através da página de Internet www.Einhell-Service.com. Certifique-se de que faz uma descrição exata do problema, respondendo sempre às seguintes questões:

• O aparelho já funcionou alguma vez ou possui o defeito desde o início?
• Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?
• Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)?

Descreva este erro de funcionamento.
