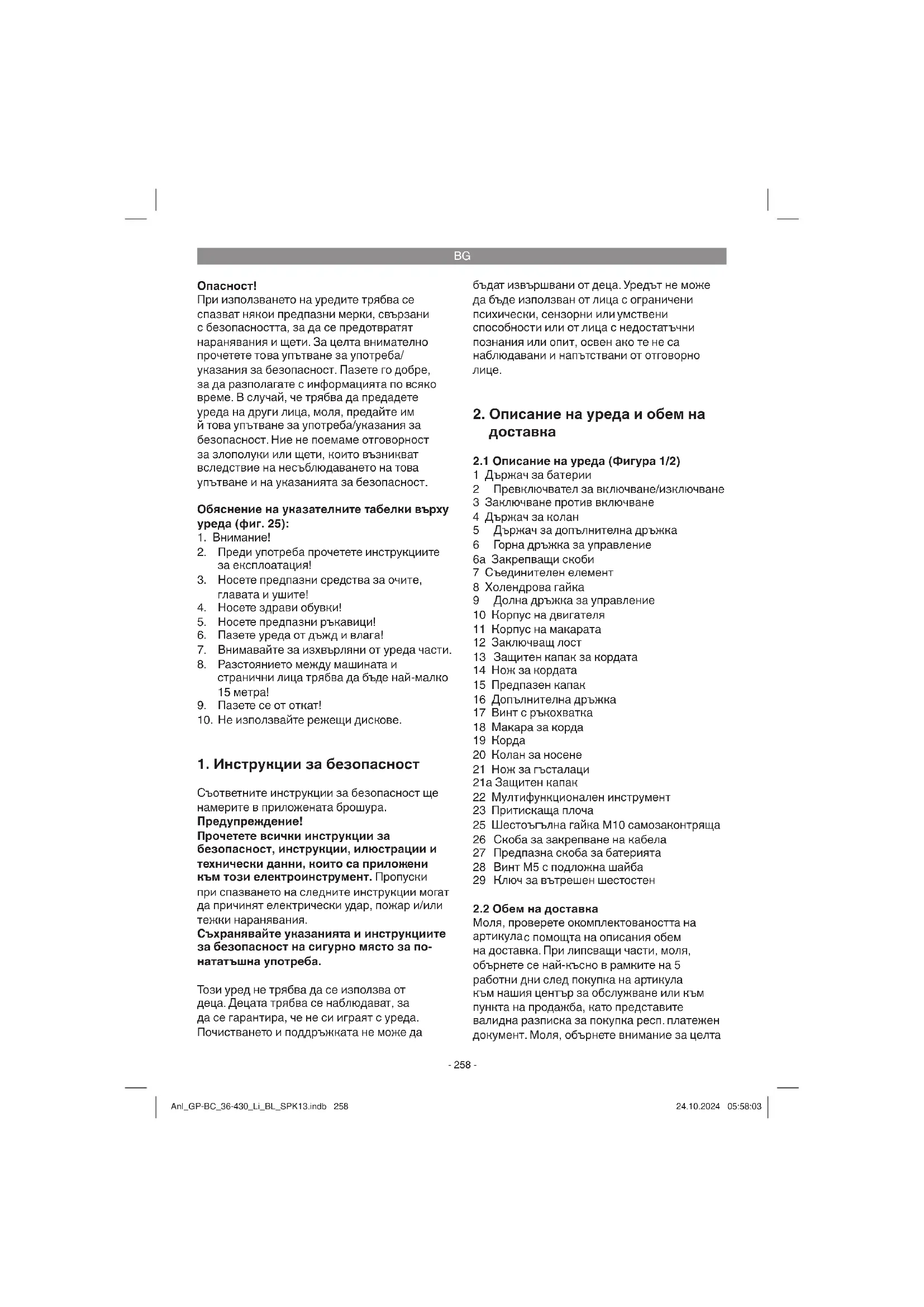

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GPBC 36430 Li BL EINHELL

При използването на уредите трябва се спазват някои предпазни мерки, свързани с безопасността, за да се предотвратят наранявания и щети. За целта внимателно прочетете това упътване за употреба/ указания за безопасност. Пазете го добре, за да разполагате с информацията по всяко време. В случай, че трябва да предадете

на други лица, моля, предайте им й това упътване за употреба/указания за безопасност. Ние не поемаме отговорност за злополуки или щети, които възникват вследствие на несъблюдаването на това упътване и на указанията за безопасност. Обяснение на указателните табелки върху уреда (фиг. 25):

2. Преди употреба прочетете инструкциите

3. Носете предпазни средства за очите,

4. Носете здрави обувки!

5. Носете предпазни ръкавици!

6. Пазете уреда от дъжд и влага!

7. Внимавайте за изхвърляни от уреда части.

8. Разстоянието между машината и

странични лица трябва да бъде най-малко 15 метра!

9. Пазете се от откат!

10. Не използвайте режещи дискове.

1. Инструкции за безопасност

Съответните инструкции за безопасност ще намерите в приложената брошура. Предупреждение! Прочетете всички инструкции за безопасност, инструкции, илюстрации и технически данни, които са приложени към този електроинструмент. Пропуски при спазването на следните инструкции могат да причинят електрически удар, пожар и/или тежки наранявания. Съхранявайте указанията и инструкциите за безопасност на сигурно място за по- нататъшна употреба. Този уред не трябва да се използва от деца. Децата трябва се наблюдават, за да се гарантира, че не си играят с уреда. Почистването и поддръжката не може да бъдат извършвани от деца. Уредът не може да бъде използван от лица с ограничени психически, сензорни или

способности или от лица с недостатъчни познания или опит, освен ако те не са наблюдавани и напътствани от отговорно

2. Описание на уреда и обем на

1 Държач за батерии 2 Превключвател за включване/изключване 3 Заключване против включване 4 Държач за колан 5 Държач за допълнителна дръжка 6 Горна дръжка за управление 6a Закрепващи скоби 7 Съединителен елемент 8 Холендрова гайка 9 Долна дръжка за управление 10 Корпус на двигателя 11 Корпус на макарата 12 Заключващ лост 13 Защитен капак за кордата 14 Нож за кордата 15 Предпазен капак 16 Допълнителна дръжка 17 Винт с ръкохватка 18 Макара за корда 19 Корда 20 Колан за носене 21 Нож за гъсталаци 21a Защитен капак 22 Мултифункционален инструмент 23 Притискаща плоча 25 Шестоъгълна гайка M10 самозаконтряща 26 Скоба за закрепване на кабела 27 Предпазна скоба за батерията 28 Винт M5 с подложна шайба 29 Ключ за вътрешен шестостен

2.2 Обем на доставка

Моля, проверете окомплектоваността на

с помощта на описания обем на доставка. При липсващи части, моля, обърнете се най-късно в рамките на 5 работни дни след покупка на артикула към нашия център за обслужване или към пункта на продажба, като представите валидна разписка за покупка респ. платежен документ. Моля, обърнете внимание за целта Anl_GP-BC_36-430_Li_BL_SPK13.indb 258Anl_GP-BC_36-430_Li_BL_SPK13.indb 258 24.10.2024 05:58:0324.10.2024 05:58:03BG

на гаранционната таблица в информацията относно обслужването в края на упътването.

Отворете опаковката и внимателно извадете уреда от опаковката.

Отстранете опаковъчния материал както и опаковъчните/и транспортни осигуровки (ако има такива).

Проверете дали обемът на доставка е

Проверете дали уредът и принадлежностите нямат повреди от транспортиране.

По възможност запазете опаковката до изтичане на гаранционния срок.

Уредът и опаковъчният материал не са детски играчки! Деца не бива да играят с пластмасови торбички, фолио малки детайли! Съществува опасност да ги глътнат и да се задушат!

Горна част на тример с дръжка

Долна част на тример с макара за корда

Оригинално ръководство за употреба

Като акумулаторна коса (с помощта на ножа за гъсталаци) уредът е подходящ за рязане на рядка дървесина, гъсти плевели и редки

Като акумулаторен тример за трева (с помощта на макарата с режеща корда) уредът е подходящ за рязане на трева, тревни площи и редки плевели. Внимание! Поради физическата опасност за потребителя уредът не трябва да се използва за следните дейности: за почистване на тротоари и като шредер за раздробяване на изрезки от дървета и жив плет. Освен това, уредът не трябва да се използва за изравняване на повдигнати земни участъци, като например къртичини. От съображения за безопасност уредът не трябва

използва като задвижващо устройство за други работни инструменти и комплекти инструменти от всякакъв вид. Опасност! Не използвайте метална тел или метална тел с пластмасово покритие в макарата за корда. Това може да доведе до сериозно нараняване на потребителя. Опасност! Не използвайте режещи дискове.

Допълнителни рискове

използвате този електрически инструмент според предписанията, винаги има остатъчни рискове. Във връзка с конструкцията и изпълнението на този електрически инструмент могат да възникнат следните опасности:

Увреждане на белите дробове, ако не се носи подходяща противопрахова маска.

Увреждане на слуха, ако не се носят подходящи антифони.

Увреждане на здравето в резултат на трептенията на ръката и китката, ако уредът се използва по-дълго, или ако не бъде използван и поддържан според изискванията.

Наранявания и материални щети, които могат да бъдат причинени от летящи наоколо части.

Наранявания от порязване, ако не се носи подходящо защитно облекло.

Кръг на рязане с кордата .....................Ø 43 cm Дължина на кордата .................................... 6 m Диаметър на кордата ............................ 2,0 mm Кръг на рязане с ножа ......................Ø 25,5 cm Клас защита ....................................................III Тегло ..........................................................7,2 kg

Уредът се доставя без батерии и зарядно устройство и трябва да се използва само с литиево-йонни батерии (2 броя) от серията Power X-Change! Литиево-йонните батерии от серията Power X-Change могат да се зареждат

Шум и вибрация Стойностите за шум и вибрация са получени съгласно EN 62841. Използване с режеща корда Ниво на звуковото налягане L

............................................................... 96 dB(A) Използване с нож за гъсталаци Ниво на звуковото налягане L

: ................................. 3 dB Носете защита за слуха. Влиянието на шума може да причини загуба

Общите стойности на трептения (векторна сума на трите посоки) получени съгласно EN 62841. Дръжка с режеща корда Стойност на излъчване на трептения

= 4,096 m/s² Несигурност K = 1,5 m/s² Дръжка с нож за гъсталаци Стойност на излъчване на трептения

= 4,992 m/s² Несигурност K = 1,5 m/s² Посоченитe общи стойности на вибрациите и посочените емисионни стойности на шума са измерени по стандартен процес на проверка и могат да се използват за сравняване на един електрически инструмент с друг; Посоченитe общи стойности на вибрациите и посочените емисионни стойности на шума могат да се използват също и за предварителна оценка на натоварването. Предупреждение: Емисиите на вибрации и шум могат по време на действителното използване на електрическия инструмент да се отклоняват от зададените стойности, в зависимост от начина, по който се използва електрическия инструмент, по-специално, какъв вид детайл се обработва. Ограничете образуването на шум и вибрацията до минимум!

Използвайте само безупречно функциониращи уреди.

Поддържайте и почиствайте уреда

Носете уреда при необходимост за

Изключвайте уреда, ако не се използва.

Уредът се доставя без батерии и без зарядно устройство! Внимание! Извършвайте всички последващи монтажни и регулиращи дейности без батерии – опасност от нараняване. Използвайте защитни ръкавици.

5.1 Монтиране на предпазния капак

(фиг. 3) Плъзнете предпазния капак (15) от отдолу върху държача в корпуса на двигателя и го закрепете с винтовете (28). От долната страна на защитния капак за кордата (поз. 13) има нож (поз. 14) за автоматично регулиране дължината на кордата. Той е снабден със защитна лента, която трябва да се отстрани преди започване на работа.

5.2 Монтиране на допълнителната дръжка

(фиг. 4a-4f) Разхлабете винта с ръкохватка (поз. 17) и свалете притискащия елемент (поз. 5a). Поставете допълнителната дръжка (16) в

(5), така че пластмасовият пръстен (В) да легне в жлеба (N) на държача (5) (фиг. 4b). Anl_GP-BC_36-430_Li_BL_SPK13.indb 260Anl_GP-BC_36-430_Li_BL_SPK13.indb 260 24.10.2024 05:58:0324.10.2024 05:58:03BG

Внимание! Допълнителната дръжка е неправилно монтирана, ако, както е показано на чертеж 4c, пластмасовият пръстен (B) е извън жлеба (N). Този неправилен монтаж може да повреди допълнителната дръжка по време на работа. Закрепете допълнителната дръжка (16) към притискащия елемент (5а), като отново затегнете винта с ръкохватка (17). След това закрепете кабелната тръба (А) към горната дръжка за управление (6) с помощта на предварително монтираните закрепващи скоби (6а) и към допълнителната дръжка (16) с помощта на доставените скоби за закрепване на кабела (26).

5.3 Монтиране на дръжка за управление

(фиг. 5) Пъхнете долната дръжка за управление (9) в горната дръжка за управление (6). Завинтете съединителният елемент (7) на горната дръжка за управление с

холендровата гайка (8) на долната дръжка за управление.

5.4 Регулиране на наклона на

допълнителната дръжка (фиг. 6) Разхлабете винта с ръкохватка (17), за да настроите оптималния за Вашата работа наклон на допълнителната дръжка. Настройте желания наклон на допълнителната дръжка (16). Затегнете отново винта с ръкохватка (17).

5.5 Демонтиране/монтиране на модула за

корда (фиг. 7) Указание: Уредът е подготвен фабрично за работа с режещата корда. Внимание! Внимавайте да не се нараните на ножа за режеща корда. a) Демонтиране на модула за режеща

За последващо използване като коса, модулът за режеща корда трябва да се демонтира. Натиснете заключващия лост (12) напред и едновременно с това

модула за режеща корда (С) в посока „а“, докато заключващият лост се застопори. Завъртете модула за режеща корда в посока „а“ от оста на двигателя. b) Монтиране на модула за режеща корда За последващо използване като тример за трева, модулът за режеща корда трябва да се монтира. Натиснете заключващия лост (12) напред и едновременно с това завъртете модула за режеща корда (С) в посока „b“ върху оста на двигателя, докато заключващият лост се застопори. Затегнете на ръка модула за режеща корда върху оста на двигателя. Проверете дали модулът за режеща корда може да се върти свободно, след като освободите заключващия лост. Ако това не

възложете проверка на механизма от специалист.

5.6 Предпазен капак за използване с нож

за гъсталаци (фиг. 8) Внимание! Когато работите с ножа за гъсталаци, защитният капак за кордата (13) трябва да се свали. Внимавайте да не се нараните на ножа за режеща корда. Започнете отстрани и внимателно натиснете навътре фиксиращите лостчета (F), например с отвертка, и постепенно свалете защитния капак за кордата (13).

5.7 Предпазен капак за използване с

режеща корда (фиг. 8) Внимание! При работа с режещата корда трябва да се постави капакът за режеща корда (13). Внимавайте да не се нараните на ножа за режеща корда. Започнете отстрани и натиснете отново фиксиращите лостчета (F) на капака за режеща корда.

5.8 Монтиране/демонтиране на ножа за

Монтирането на ножа за гъсталаци е показано на фигури 9a-9e. Съблюдавайте подробния чертеж 9e.

Ножът за гъсталаци (21) може да се използва и от двете страни (въртящо се острие). Ако ножът за гъсталаци е повреден, деформиран, тъп или износен по друг начин, той трябва да се замени с

В краищата на ножа за гъсталаци има защитни капаци (21а), които трябва да се свалят преди употреба. Те трябва да се поставят след употреба, при съхранение и транспортиране.

Използвайте само резервния нож за гъсталаци Einhell, посочен в раздел „Поръчка на резервни части“. Опасност! Аксесоари от други доставчици може да бъдат опасни, да причинят сериозни наранявания и да повредят уреда. Anl_GP-BC_36-430_Li_BL_SPK13.indb 261Anl_GP-BC_36-430_Li_BL_SPK13.indb 261 24.10.2024 05:58:0324.10.2024 05:58:03BG

Внимание! Внимавайте да не се нараните с ножа за гъсталаци. a) Монтиране на ножа за гъсталаци Важно! Ако по време на разглобяването дистанционният елемент, намиращ се между ножа за гъсталаци и корпуса на двигателя (подробен чертеж 9f), се е изхлузил от оста на двигателя (M), го пъхнете върху оста на двигателя, както е показано на чертежа.

1. Поставете ножа за гъсталаци (21).

2. Монтирайте притискателната плоча (23)

(подробен чертеж 9e).

3. Завийте шестоъгълната гайка M10 (25).

Внимание! От съображения за безопасност самозаконтрящите се гайки могат да се използват само веднъж.

4. Натиснете заключващия лост (фиг. 7/

поз. 12) и застопорете оста на двигателя. Затегнете шестоъгълната гайка с помощта на мултифункционалния инструмент (22).

Проверете дали ножът (21) може да се върти свободно, след като освободите заключващия лост. Ако това не е така, възложете проверка на механизма от специалист. b) Демонтиране на ножа за гъсталаци Натиснете заключващия лост напред и застопорете оста на двигателя. Отвийте шестоъгълната гайка и свалете капака на притискащата плоча, притискащата плоча и

за гъсталаци. Преди всяко пускане в експлоатация проверявайте уреда:

Безупречното състояние и целостта на предпазните приспособления и на режещия механизъм.

Стабилно закрепване на всички завинтвания.

Лесна подвижност на всички подвижни

Важно! Вибрации по време на работа с ножа за гъсталаци Ако след монтирането на ножа за гъсталаци се появят значително по-силни вибрации в сравнение с работата с режещата корда, ножът за гъсталаци не е монтиран центрирано. Незабавно изключете уреда. Извадете батерията(ите) и монтирайте

ножа за гъсталаци, както е описано по-горе. Внимание! Нож за гъсталаци, който не е монтиран центрирано, ще повреди уреда! Износен нож за гъсталаци трябва да се замени с нов (вж. раздел 7.5).

5.9 Поставяне на колана за носене

Внимание! При работа винаги носете доставения колан за носене (фиг. 2/поз. 20). Не използвайте допълнителен колан за носене. Винаги изключвайте уреда, преди да свалите колана за носене – опасност от нараняване!

Различните регулатори на колана за носене може да се използват за настройване на оптимални позиции за работа и рязане. Ако е необходимо, държачът за колана (фиг. 11/поз. 4) може да се премести на горната дръжка. За целта разхлабете крилчатата гайка (4b) в позиционера (4а) на държача за колана (4), преместете позиционера, държача за колана и, ако е необходимо, закрепващата скоба (6а). След това отново затегнете крилчатата гайка.

За да определите оптималната дължина на колана за носене, направете няколко люлеещи движения, без да включвате двигателя (фиг. 12). Коланът за носене е оборудван с механизъм за бързо освобождаване. Ако е необходимо уредът да бъде свален бързо, дръпнете червения ремък (фиг. 11/поз. 20a).

5.10 Монтиране на батериите (фиг. 13)

Плъзнете батериите в държачите за

разположени отляво и отдясно (фиг. 2/поз. 1). След като батерията е вкарана изцяло, ще се чуе прищракване. За изваждане на батерията натиснете фиксиращия бутон (поз. K) и издърпайте батерията.

Използвайте само акумулаторни батерии с еднакво ниво на зареждане, никога не смесвайте пълни и наполовина изтощени акумулаторни батерии. Винаги зареждайте двете батерии едновременно. Батерията с по-слаб заряд определя времето за работа на уреда. Преди работа и двете батерии трябва винаги да са напълно

5.11 Зареждане на батерията (фиг. 14)

1. Извадете акумулаторния пакет от уреда.

За целта натиснете бутона за заключване.

2. Сравнете дали посоченото на типовата

табелка напрежение в мрежата съвпада с наличното напрежение в мрежата. Включете щепсела на зарядното устройство в контакта. Зелената LED светлина започва да мига.

3. Поставете батерията върху зарядното

точка „Индикация на зарядното устройство“ ще намерите таблица със значенията на LED индикациите на зарядното устройство. По време на зареждането батерията може леко да се загрее. Това обаче е нормално. Ако зареждането на акумулаторния пакет не е възможно, проверете:

дали контактите за зареждане са в добро

Ако зареждането на акумулаторната батерия продължава да не е възможно, Ви молим да

зарядното устройство

и акумулаторния пакет в нашия център за обслужване на клиенти. За правилна доставка, моля, свържете се с нашата служба за обслужване на клиенти или на мястото на продажба, от което е закупен уреда. При изпращане или изхвърляне на батерии или акумулаторни уреди внимавайте, те да бъдат опаковани в отделни найлонови торбички,

предотвратите късо съединение или

В интерес на един дълъг срок на експлоатация на акумулатора следва да се погрижете за своевременното повторно зареждане на акумулатора. Това във всеки случай е необходимо, ако установите, че мощността на уреда намалява. Никога не изпразвайте изцяло акумулатора. Това води до дефект на акумулатора

5.12 Индикатор на капацитета на

акумулаторната батерия (фиг. 15) Натиснете превключвателя за индикатора на капацитета на акумулаторната батерия (поз. H). Индикаторът за капацитета на акумулаторната батерия (поз. F) Ви сигнализира състоянието на зареждане на батерията с помощта на 3 светодиода. Всичките 3 светодиода светят: Акумулаторната батерия е напълно заредена. Светят 2 или 1 LED: Акумулаторната батерия разполага

достатъчен останал заряд. 1 LED мига: Акумулаторната батерия е изтощена, заредете

Всички LED-ове мигат: Температурата на акумулаторната батерия е под нормалната. Извадете батерията от уреда и я оставете в продължение на един ден при стайна температура. Ако грешката се появи отново, батерията е дълбоко разредена и е дефектна. Извадете батерията

Дефектната батерия не бива да се използва или зарежда повече.

Вземете под внимание законовите разпоредби за защита от шум, които може да се различават на местно ниво. Опасност! Предпазният капак трябва да бъде монтиран по време на работа.

6.1 Включете и изключете уреда,

Натиснете блокировката на включването (3) и превключвателя за включване/изключване (2).

Освободете превключвателя за включване/ изключване. Настройка на оборотите Превключвателят „Power Status“ се използва за избор на обороти (ниски/високи). Уредът винаги стартира на ниски обороти => светодиодът „Power Status“ свети в зелено. Anl_GP-BC_36-430_Li_BL_SPK13.indb 263Anl_GP-BC_36-430_Li_BL_SPK13.indb 263 24.10.2024 05:58:0324.10.2024 05:58:03BG

Натиснете превключвателя „Power Status“ => високи обороти (MAX) => светодиодът „Power Status“ светва в синьо.

6.2 Индикатор за капацитета на

акумулаторната батерия на уреда Капацитетът на батерията се показва чрез превключвателя „Battery Status“. Светят 3 светодиода = напълно заредена Светят 2 светодиода = достатъчен остатъчен

Свети 1 светодиод = изтощена => зареждане

6.3 Указания за работа

1. Изключете уреда, извадете батерията

и проверете уреда за износване или

контакт с чуждо тяло. - винаги, когато уредът започне да вибрира необичайно (проверете незабавно). Уредът може да бъде пуснат отново в експлоатация едва след отстраняване на причината. Ако не може да откриете причината за вибрациите, свържете се с отдела за обслужване на клиенти и поискайте да се извърши необходимият

Ако уредът е с режеща корда, на защитния капак за кордата има нож за скъсяване на режещата корда. Внимавайте да не нараните на него пръстите си. Преди да използвате уреда, упражнете всички техники на работа при изключен двигател и без акумулаторна батерия. Косете с режеща корда само суха трева. Ако тревата

тя трябва да се коси на етапи във височина (фиг. 17). Удължаване на режещата корда (фиг. 18) Тримерът за трева има полуавтоматична система за удължаване на кордата (автоматичен ход). При всяко активиране на полуавтоматичната система за удължаване на кордата, кордата се удължава автоматично, така че винаги да косите тревата

оптималната ширина на косене. За да удължите режещата корда, стартирайте двигателя и почукайте макарата за корда по земята. Кордата се удължава автоматично. Ножът на предпазния капак отрязва кордата до допустимата дължина. Имайте предвид, че честото активиране на автоматичното удължаване на кордата увеличава износването на кордата. Указание: Когато машината се

експлоатация за първи път, евентуално стърчащият излишен край на режещата корда се скъсява от режещото острие на предпазния капак. Ако кордата е твърде къса при първото пускане в експлоатация на машината, натиснете бутона на макарата за корда и издърпайте силно кордата. Режещата корда се скъсява автоматично до оптималната дължина при първото стартиране. Отстранявайте внимателно всички тревни отпадъци от долната страна на предпазния капак редовно с помощта на четка или подобен инструмент. Различни методи на рязане Ако уредът е монтиран правилно, коси плевели и висока трева на труднодостъпни места, като например покрай огради, стени и основи, както и около дървета.

използва и за „косене“ с цел отстраняване на растителността близо до земята, за да се подготви по-добре градината или да се почисти определена зона. Моля, имайте предвид: Дори при внимателно използване, рязането върху фундаменти, камък, бетонни стени и др. води до износване на кордата над нормалното.

Люлейте тримера от едната страна на другата все едно движите сърп. Винаги дръжте макарата за корда успоредно спрямо земята. Проверете терена и задайте желаната височина на рязане. Насочете и дръжте макарата за корда на желаната височина, за да получите равномерен срез (фиг. 19). Ниско подрязване Дръжте тримера под лек ъгъл точно

себе си, така че долната част на макарата за корда да е над земята и кордата да се движи в правилната точка на рязане. Винаги режете настрани от себе си. Не дърпайте тримера към себе си. Рязане до ограда/фундамент Когато режете, подхождайте бавно към огради от телена мрежа, огради

стени от естествен камък и фундаменти, за да режете близо до тях, без да докосвате препятствието с кордата. Ако кордата влезе Anl_GP-BC_36-430_Li_BL_SPK13.indb 264Anl_GP-BC_36-430_Li_BL_SPK13.indb 264 24.10.2024 05:58:0324.10.2024 05:58:03BG

в контакт с камъни, каменни стени или фундаменти, тя се износва или разкъсва. Ако кордата се докосне в мрежата на оградата, се

Подрязване около дървета Подрязвайте около стволовете на дърветата, като се приближавате бавно, така че кордата да не докосва кората. Обиколете дървото, като режете отляво надясно. Приближете тревата или плевелите с върха на кордата и наклонете макарата за корда леко напред. Предупреждение: Бъдете изключително внимателни, когато косите. При такава дейност поддържайте разстояние от 30 метра между себе си и други хора или животни.

Когато косите, захващайте цялата растителност до земята. За целта наклонете макарата за корда надясно под ъгъл от

градуса. Поставете дръжката в желаната позиция. Имайте предвид повишения риск от нараняване на потребителя, околните хора и животни, както и риска от материални щети, причинени от изхвърлени предмети (напр. камъни) (фиг. 20). Предупреждение: Не използвайте уреда за отстраняване на предмети от пешеходни пътеки и т.н.! Уредът е мощен инструмент и

камъни или други предмети може да бъдат хвърлени на 15 и повече метра и да причинят наранявания на хора или щети по автомобили, къщи и прозорци.

Уредът не е подходящ за рязане.

Ако ножът за гъсталаци заседне поради гъста растителност, незабавно изключете двигателя. Почистете уреда от трева и

преди да го използвате отново. Избягване на откат При работа с ножа за гъсталаци съществува риск от откат, ако той се удари в твърдо препятствие (ствол на дърво, клон, пън, камък или друго подобно). Уредът отскача назад, обратно на посоката на въртене на инструмента. Това може да доведе до загуба

контрол върху уреда. Не използвайте ножа за гъсталаци в близост до огради, метални стълбове, ограждащи камъни или фундаменти. За да отрежете дебели стъбла, подходете към тях както е показано на фиг. 21, за да избегнете откат.

7. Почистване, поддръжка и

поръчка на резервни части

Изключете уреда и извадете акумулаторната батерия, преди да го оставите и почистите

По възможност поддържайте защитните устройства, вентилационните прорези и корпуса на двигателя без прах и замърсявания. Почистете уреда с чиста кърпа или го обдухайте със сгъстен въздух при ниско налягане.

Препоръчваме Ви да почиствате уреда директно след всяка употреба.

Почиствайте уреда редовно с влажна кърпа и малко калиев сапун. Не използвайте почистващи препарати или разтворители; те могат да разядат пластмасовите части по уреда. Внимавайте за това във вътрешността на уреда да не попадне вода. Проникването на вода в електроуреда увеличава риска от електрически удар.

Отстранете отлаганията по защитния капак с четка.

7.2 Смяна на макарата за корда

Опасност! Извадете батериите!

1. Фиг. 22: Стиснете повърхността с надпис

„M“ и противоположната повърхност на корпуса на макарата за корда и свалете капака на макарата.

2. Извадете празната макара за корда.

3. Фиг. 23: Прекарайте краищата на кордата

на новата макара през една от двете халки (P) на капака на макарата и оставете кордата да стърчи около 22 cm.

4. Натиснете капака на макарата обратно в

корпуса на макарата за корда. Режещата корда се скъсява автоматично до оптималната дължина при първото стартиране. Anl_GP-BC_36-430_Li_BL_SPK13.indb 265Anl_GP-BC_36-430_Li_BL_SPK13.indb 265 24.10.2024 05:58:0424.10.2024 05:58:04BG

Внимание! Изхвърчащите части на найлоновата корда може да причинят наранявания!

7.3 Шлайфане на ножа за режеща корда

Ножът за режеща корда (фиг. 2/поз. 14) може да се притъпи с течение на времето. Ако забележите това, разхлабете винтовете, с които ножът за режеща корда е прикрепен към предпазния капак. Закрепете ножа в менгеме. Шлайфайте ножа с плоска пила, като внимавате да запазите ъгъла на режещия ръб. Пилете само в една посока.

Във вътрешността на уреда няма други части, които изискват поддръжка.

7.5 Поръчка на резервни части:

При поръчката на резервни части трябва да се посочат следните данни:

Номер на необходимата резервна част Актуални цени и информация ще откриете на www.Einhell-Service.com Резервна макара за корда, арт. №: 34.051.03 Резервен нож за гъсталаци, арт. №: 34.050.82

отстраняване и рециклиране Уредът е опакован с цел предотвратяване на повреди при транспортирането. Опаковка е суровина и може да се използва отново или да се преработи. Уредът и принадлежностите му се състоят от различни материали, например метал и пластмаса. Не изхвърляйте повредените уреди заедно с битовите отпадъци. Трябва да предадете уреда в подходящ приемен пункт, където уредът ще бъде унищожен съобразно изискванията. Ако не знаете къде има приемен пункт, можете да получите информация в общината.

9. Съхранение и транспортиране

Свалете акумулаторните батерии. Складирайте уреда и аксесоарите към него на тъмно, сухо и предпазено от замръзване място. Оптималната температура на съхранение е между 5 и 30 °C. Съхранявайте електрическия уред в оригиналната опаковка. Уредът може да се окачи на вградената стенна скоба (фиг. 24/поз. L).

Винаги носете уреда, хванат с едната ръка за дръжката и с другата ръка за допълнителната дръжка. Не носете уреда при корпуса на двигателя.

Осигурете уреда срещу хлъзгане, когато го транспортирате в превозно средство.

Ако е възможно, за транспортиране използвайте оригиналната опаковка.

Използвайте транспортна защита за металните листи по време на транспортиране и съхранение.

Устройството не работи: Проверете дали батерията е заредена и дали зарядното устройство работи. Ако устройството не работи, въпреки наличието на напрежение, изпратете го на посочения адрес за обслужване на клиенти. Кордата влиза в корпуса на макарата Ако кордата влиза в корпуса на макарата, когато се удари в някой предмет (напр. рамка на леха), посоката на навиване на кордата е неправилна. Anl_GP-BC_36-430_Li_BL_SPK13.indb 266Anl_GP-BC_36-430_Li_BL_SPK13.indb 266 24.10.2024 05:58:0424.10.2024 05:58:04BG

Изключено Мига Готовност за работа Зарядното устройство е свързано с мрежата и е готово за работа, батерията не е в зарядното устройство Включено Изключено Зареждане Зарядното устройство зарежда батерията в бърз режим на работа. Съответното време за зареждане ще намерите директно на зарядното устройство. Указание! В зависимост от наличния заряд на батерията действителното време за зареждане може малко да се отклонява от зададеното време. Изключено Включено Батерията е заредена и готова за употреба. (READY TO GO) След това до пълното зареждане на батерията се превключва на щадящо зареждане. Затова оставете батерията около 15 минути по-дълго на зарядното устройство.

Извадете батерията от зарядното устройство. Разединете зарядното устройство от мрежата Мига Изключено Адаптиращо се зареждане Зарядното устройство се намира в режим на щадящо зареждане. При това батерията се зарежда по-бавно поради причини на безопасността и се нуждае от повече време. Причините за това може да са следните: - Батерията не е била зареждана много дълго време

- Температурата на батерията не е в идеалния диапазон.

Изчакайте докато процесът на зареждане завърши, въпреки това батерията може да продължи да се зарежда. Мига Мига Неизправност Повече не е възможно зареждане. Батерията е повредена.

Повредена батерия не може да бъде зареждана повече. Извадете батерията от зарядното устройство. Включено Включено Температурна неизправност Батерията е много гореща (напр. директно слънчево лъчение) или много студена (под 0 °C)

Електроинструментите, акумулаторните батерии и допълнителните приспособления за тях трябва да бъдат предавани за рециклиране с цел оползотворяване на съдържащите се в тях

Не изхвърляйте електроинструменти и акумулаторни или обикновени батерии при битовите

Само за страни от ЕС: Съгласно европейска директива 2012/19/EС относно отпадъците от електрическо и електронно оборудване и европейска директива 2006/66/EО относно батериите и акумулаторите и отпадъците от батерии и акумулатори, и тяхното транспониране в националното законодателство електроинструменти, които не могат да се използват повече, както и повредени или изхабени обикновени или акумулаторни батерии трябва да се събират и предават за рециклиране с цел оползотворяване на съдържащите се в тях суровини. При изхвърляне на старите електрически и електронни уреди на различни от определените за целта места те могат да окажат вредно влияние върху околната среда и човешкото здраве поради възможното наличие на опасни вещества в тях. Препечатването или друг вид размножаване на документация и съпроводителни документи на продуктите, също така на части е допустимо само с изричното съгласие на Einhell Germany AG /

Запазено е правото за извършване на технически промени. Anl_GP-BC_36-430_Li_BL_SPK13.indb 268Anl_GP-BC_36-430_Li_BL_SPK13.indb 268 24.10.2024 05:58:0424.10.2024 05:58:04BG

Информация относно обслужването Във всички държави, които са упоменати в гаранционната карта, ние разполагаме с компетентни в обслужването партньори, чиито контакти ще намерите в гаранционната карта. Същите са на Ваше разположение за всякакъв вид сервизни работи като ремонт, набавяне на резервни и износващи се части или снабдяване с консумативи. Необходимо е да се вземе под внимание, че следните части при този продукт подлежат на естествено износване или такова вследствие на употребата им респ. следните части са необходими като консумативи. Категория Пример Износващи се части* Акумулатор, Държач на шпулата Консумативни материали/консумативи* Макара за корда, Нож, Корда Липсващи части

• Не се включват задължително в доставения комплект! При недостатъци или дефекти Ви молим да уведомите за случая на дефект в интернет на www.Einhell-Service.com. Моля, обърнете внимание на точното описание на дефекта и във

случай отговорете за целта на следните въпроси:

Уредът работил ли е вече или дефектът се е проявил в самото начало?

Нещо направило ли Ви е впечатление преди да се прояви дефектът (индикация за дефекта)?

Според Вас в какво се състои дефектът на уреда (основна индикация)? Опишете дефекта. Anl_GP-BC_36-430_Li_BL_SPK13.indb 269Anl_GP-BC_36-430_Li_BL_SPK13.indb 269 24.10.2024 05:58:0424.10.2024 05:58:04Dong Guihua/Product-Management Andreas Weichselgartner/General-Manager
