Ürün Tipi	Kablosuz Çim Kazıyıcı ve Havalandırıcı
Marka	Einhell
Model	GESA 3635 Li
Besleme Gerilimi	36 V (doğru akım)
Batarya Tipi	Li-Ion Power X-Change (verilmez)
Çalışma Genişliği	35 cm
Bıçak Sayısı (kazıyıcı)	16
Diş Sayısı (havalandırıcı)	24
Derinlik Ayarı	+3 / -3 / -6 / -9 mm
Boşta Devir	3300 dev/dk
Ağırlık	10,6 kg
Ses Basıncı Seviyesi	81 dB(A)
Garantili Ses Gücü Seviyesi	94 dB(A)
Koldaki Titreşim (maks.)	5,6 m/s²
Koruma Sınıfı	IPX1
Koruma Kategorisi	III
Ana Fonksiyonlar	Çim Kazıma ve Havalandırma
Bakım ve Temizlik	Her kullanımdan sonra nemli bir bezle temizleyin; hareketli parçaları düzenli olarak yağlayın; silindir aşınmışsa değiştirin
Güvenlik	Çalıştırma kilidi; güvenlik kontak fişi; aşırı yük durumunda otomatik motor duruşu
Yedek Parçalar ve Tamir Edilebilirlik	Yedek parçalar mevcuttur (silindir, toplama sepeti); Einhell satış sonrası hizmet
Genel Bilgiler	Batarya ve şarj cihazı olmadan teslim edilir; yalnızca Power X-Change aküler ile kullanım; yalnızca ev kullanımı için

Sık sorulan sorular - GESA 3635 Li EINHELL

GESA 3635 Li ile hangi tür batarya kullanılmalıdır?

Cihaz yalnızca Power X-Change serisi Li-Ion aküler ile çalışır. Aynı şarj seviyesine sahip iki akü aynı anda kullanılmalıdır.

Kazıma derinliği nasıl ayarlanır?

Ayar kolunu ok yönünde (şekil 16) çekin ve istenen konuma getirin: +3 mm (taşıma), -3 mm, -6 mm veya -9 mm. Kolun doğru şekilde kilitlendiğinden emin olun.

Kazıyıcı ve havalandırıcı arasında silindir nasıl değiştirilir?

Eldiven giyin. Silindir kilidini geriye itin, silindiri kaldırın ve çıkarın. Yeni silindiri dörtgen tahrik üzerine yerleştirin, ardından sabitlemeyi indirin. Değiştirmeyi kolaylaştırmak için tahriki zaman zaman yağlayın.

Motor çalışmazsa ne yapmalı?

Güvenlik kontak fişinin iyice takıldığını, akülerin doğru şekilde yerleştirildiğini ve muhafazanın tıkalı olmadığını kontrol edin. Sorun devam ederse satış sonrası servisle iletişime geçin.

Cihazın kolu nasıl monte edilir?

Önce kol desteğini muhafazaya monte edin, ardından alt ve üst kolu vidalar, pullar ve hızlı sıkma kolları yardımıyla takın. Kabloları sabitleme kelepçeleriyle sabitleyin. Kullanım kılavuzundaki şekil 5 ila 10'u izleyin.

Toplama torbası kullanılabilir mi?

Evet, isteğe bağlı bir toplama torbası (ref. 34.059.60) takılabilir. Takmak için, atma kapağını kaldırın, torbayı sapından asın ve kapağı kapatın. Torbayı çıkarmadan önce motoru her zaman kapatın.

Cihaz nasıl temizlenir ve bakımı yapılır?

Herhangi bir temizlikten önce güvenlik kontak fişini çıkarın. Biraz sabunlu nemli bir bez kullanın. Agresif ürünler kullanmayın. Muhafazayı düzenli olarak temizleyin ve hareketli parçaları yağlayın. Kuru ve dondan korunaklı bir yerde saklayın.

Başlıca güvenlik talimatları nelerdir?

İşitme ve görme koruması kullanın, kişileri uzak tutun, motor çalışırken atma kapağını asla açmayın, herhangi bir ayar veya temizlikten önce kontak fişini çıkarın ve yalnızca aynı şarj seviyesine sahip aküler kullanın.

Sezon sonunda kazıyıcı nasıl saklanır?

Cihazı iyice temizleyin, aküleri çıkarın ve ayrı olarak saklayın. Kolu depolama konumuna (P konumu, şekil 15) getirin. Cihazı karanlık, kuru, dondan korunaklı bir yerde, ideal olarak orijinal ambalajında saklayın.

Bu model için hangi aksesuarlar mevcuttur?

İsteğe bağlı aksesuarlar şunlardır: kazıyıcı için yedek silindir (ref. 34.059.62), havalandırıcı için yedek silindir (ref. 34.059.61) ve toplama torbası (ref. 34.059.60). Power X-Change aküler ve şarj cihazı ayrı satılır.

KULLANIM KILAVUZU GESA 3635 Li EINHELL

TR Orijinal Kullanma Talimatı Akülü çim havalandirma

EE Originaalkasutusjuhend Akuga kobesti

13

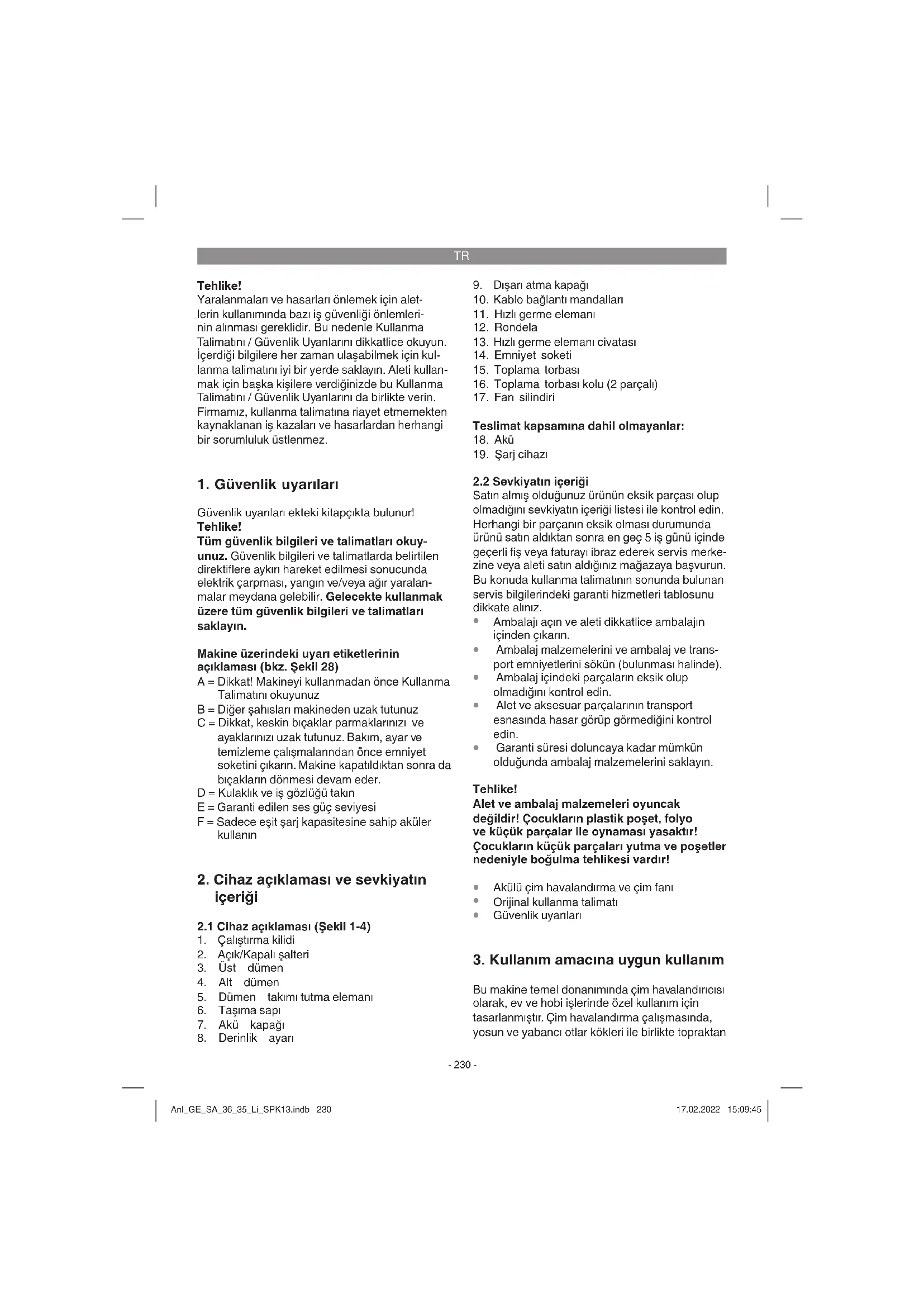

Yaralanmaları ve hasarları önlemek için aletlerin kullanımında bazı iş güvenliği önlemlerinin alınması gereklidir. Bu nedenle Kullanma Talimatını / Güvenlik Uyarılarını dikkatlice okuyun. İçerdiği bilgilere her zaman ulaşabilmek için kullanma talimatını iyi bir yerde saklayın. Aleti kullanmak için başka kişilere verdiğimizde bu Kullanma Talimatını / Güvenlik Uyarılarını da birlikte verin. Firmamız, kullanma talimatına riayet etmemekten kaynaklanan iş kazaları ve hasarlardan herhangi bir sorumluluk üstlenmez.

1. Güvenlik uyarıları

Güvenlik uyarıları ekteki kitapçıkta bulunur! Tehlike!

Tüm güvenlik bilgileri ve talimatları okuyunuz. Güvenlik bilgileri ve talimatlarda belirtilen direktiflere aykırı hareket edilmesi sonucunda elektrik çarpması, yangın ve/veya ağır yaralanmalar meydana gelebilir. Gelecekte kullanmak üzere tüm güvenlik bilgileri ve talimatları saklayın.

Makine üzerindeki uyarı etiketlerinin açıklaması (bkz. Şekil 28)

A = Dikkat! Makineyi kullanmadan önce Kullanma Talimatını okuyunuz
B = Diğer şahısları makineden uzak tutunuz
C = Dikkat, keskin bıçaklar parmaklarını ve ayaklarını uzak tutunuz. Bakım, ayar ve temizleme çalışmalarından önce emniyet soketini çıkarın. Makine kapatıldıktan sonra da bıçakların dönmesi devam eder.
D = Kulaklık ve iş gözlüğü takın
E = Garanti edilen ses güç seviyesi
F = Sadece eşit şarj kapasitesine sahip aküler kullanın

2. Cihaz açıklaması ve sevkiyatın içeriği

2.1 Cihaz açıklaması (Şekil 1-4)

1. Çalıştırma kilidi
2. Açık/Kapalı şalteri
3. Üst dümen
4. Alt dümen
5. Dümen takımı tutma elemanı
6. Taşıma sapı
7. Akü kapağı
8. Derinlik ayarı

9. Dışarı atma kapağı

1. Kablo bağlantı mandalları
2. Hızlı germe elemanı
3. Rondela
4. Hızlı germe elemanı civatası
5. Emniyet soketi
6. Toplama torbası
7. Toplama torbası kolu (2 parçalı)
8. Fan silindiri

Teslimat kapsamına dahil olmayanlar:

1. Akü
2. Şarj cihazı

2.2 Sevkiyatın içeriği

Satın almış olduğunuz ürünün eksik parçası olup olmadığını sevkiyatın içeriği listesi ile kontrol edin. Herhangi bir parçanın eksik olması durumunda ürünü satın aldıktan sonra en geç 5 iş günü içinde geçerli fiş veya faturayı ibraz ederek servis merkezine veya aleti satın aldığınız mağazaya başvurun. Bu konuda kullanma talimatının sonunda bulunan servis bilgilerindeki garanti hizmetleri tablosunu dikkate alınız.

• Ambalajı açın ve aleti dikkatlice ambalajın içinden çıkarın.
• Ambalaj malzemelerini ve ambalaj ve transport emniyetlerini sökün (bulunması halinde).
• Ambalaj içindeki parçaların eksik olup olmadığını kontrol edin.
• Alet ve aksesuar parçalarının transport esnasında hasar görüp görmediğini kontrol edin.
• Garanti süresi doluncaya kadar mümkün olduğunda ambalaj malzemelerini saklayın.

Tehlike!

Alet ve ambalaj malzemeleri oyuncak değildir! Çocukların plastik poşet, folyo ve küçük parçalar ile oynaması yasaktır! Çocukların küçük parçaları yutma ve poşetler nedeniyle boğulma tehlikesi vardır!

• Akülü çim havalandırma ve çim fanı
• Orijinal kullanma talimatı
• Güvenlik uyarıları

3. Kullanım amacına uygun kullanım

Bu makine temel donanımında çim havalandırıcısı olarak, ev ve hobi işlerinde özel kullanım için tasarlanmıştır. Çim havalandırma çalışmasında, yosun ve yabancı otlar kökleri ile birlikte topraktan

TR

koparılıp çıkarılarak toprağın havalandırılması sağlanır. Böylece çim, besleyici maddeleri daha iyi derecede alabilir ve aynı zamanda temizlenmiş olur. Çimi ilkbahar (Nisan) ve sonbaharda (Ekim) havalandırmanızı tavsiye ederiz.

Fan silindiri ile alet birkaç hamlede çim havalandırıcısına dönüştürülebilir. Havalandırma fanı ile çimin yüzeyi çizilir, bu sayede su daha iyi akabilir ve toprağın oksijen alımı kolaylaşır. Çimi gerekliliğe göre bütün büyüme süreci boyunca havalandırın.

Çim havalandırıcısı, ev ve hobi işlerinde özel kullanım için tasarlanmıştır. Özel ev ve hobi bahçelerindeki kullanım olarak, çim havalandırıcısı ile yılda genelde 10 saati aşmayan çalışmalar kastedilmiştir. Bu çalışmalar genellikle ev ve hobi bahçelerindeki ot ve çim alanlarının bakımında yapılan çalışmalar olup kamuya açık alanlar, parklar, spor kompleksleri, tarım ve orman işletmelerindeki kullanımları kapsamaz.

Çim havalandırcısının kullanım amacına uygun kullanılması için üretici firma tarafından makine ile birlikte gönderilen Kullanma Talimatının okunması ve içerdiği talimatların yerine getirilmesi şarttır. Kullanma Talimatında ayrıca işletme, bakım ve onarım koşulları da açıklanmıştır.

İkaz! Kullanıcının yaralanmasına sebep olacağından çim havalandırıcısı, çalı ve dal artırlarının öğütülmesi işleminde kullanılması yasaktır. Çim havalandırıcısı ayrıca, örneğin köstebek yuvalarının düzeltilmesi işlemi gibi arazi üzerindeki pürüzlerin giderilmesi işleminde motorlu çapa olarak da kullanılması yasaktır.

İş güvenliği sebeplerinden dolayı üretici firmanın izin verdiği durumlar dışında çim havalandırcısının her türlü başka iş makinelerini ve aparatlarını tah- rikleme için kullanılması da yasaktır.

Makine yalnızca kullanım amacına göre kullanılacaktır. Kullanım amacının dışındaki tüm kullanımlar makinenin kullanılması için uygun değildir. Bu tür kullanım amacı dışındaki kullanımlardan kaynaklanan hasar ve yaralanmalarda, yalnızca kullanıcı/işletici sorumlu olup üretici fi rma sorumlu tutulamaz.

Lütfen cihazlarımızın ticari, zanaatkarlar veya endüstriyel kullanım için uygun olmadığını ve bu kullanımlar için tasarlanmadığını dikkate alın. Aletin ticari, zanaatkarlar veya endüstriyel veya benzer kullanımlarda kullanılmasından kaynaklanan hasarlar garanti kapsamına dahil değildir.

4. Teknik özellikler

Rölanti devri: 3300 dev/dak

Koruma sınıfı: .......III

Gerilim: 36 V d. c.

Çalışma genişliği: 35 cm

Bıçak sayısı: 16 adet

Pence sayısı: 24 adet

Derinlik ayarı: +3 / -3 / -6 / -9 mm

Ses basınç seviyesi L_pA : 81 dB(A)

Sapma K 3 dB

Ses güç seviyesi L_WA : 92,2 dB(A)

Ses güç seviyesi garanti edilen L_WA ..... 94 dB(A)

Sapma K: 2,03 dB

Dümen titreşimi maks.: 5,6 m/§

Sapma K 2,2 m/s²

Koruma türü: IPX1

Ağırlık 10,6 kg

Tehlike!

Gürültü ve titreşim

Gürültü ve titreşim değerleri EN ISO 3744, EN ISO 11201, ISO 11094 ve EN ISO 20643 normlarına göre ölçülmüştür.

Dikkat!

Çim havalandırma aletinin teslimat kapsamına akü ve şarj cihazı dahil değildir ve bu parçalar sevkiyatta bulunmaz. Çim havalandırmanın sadece Power X-Change serisi Li-lon aküler ile kullanılmasına izin verilir!

Power X-Change serisinin Li-Ion aküleri sadece Power X-Charger şarj aleti ile şarj edilebilir.

Makineden kaynaklanan gürültü ve titreşim oluşmasını asgariye indirin!

• Sadece hasarlı ve arızalı olmayan aletler kullanın.
• Aletlerin düzenli olarak bakımını yapın ve temizleyin.
• Çalışma tarzınızı alete göre ayarlayın.
  • Aletlerinize aşırı yüklenmeyin.
• Gerektiğinde arızalı aletin kontrol edilmesini sağlayın.
  • Aleti kullanmadığınızda kapatın.
• İş eldiveni takın.

TR

Dikkat!

Kalan riskler

Bu elektrikli aleti, kullanma talimatına uygun şekilde kullansanız dahi yine de bazı riskler mevcut kalır. Bu elektrikli aletin yapı türü ve modeli itibari ile aşağıda açıklanan tehlikeler meydana gelebilir:

1. Uygun bir kulaklık takılmadığında işitme hasarlarının oluşması.
2. Elektrikli alet uzun süre kullanıldığında veya talimatlara göre kullanılmadığında veya bakımı düzgün şekilde yapılmadığında el-kol titreşiminden kaynaklanan sağlık hasarlarının oluşması.

Dikkat! Bu alet işletme esnasında elektro manyetik alan oluşturur. Bu manyetik alan bazı durumlarda aktif veya pasif medikal implantları etkileyebilir. Ciddi yaralanmaları veya ölüm tehlikesini önlemek için medikal implant sahibi kişilerin bu alet ile çalışmaya başlamadan önce doktora ve medikal implant üreticisine başvurmalarını tavsiye ederiz.

5. Çalıştırmadan önce

Dikkat!

Çim havalandırma aletinin teslimat kapsamına akü ve şarj cihazı dahil değildir ve bu parçalar sevkiyatta bulunmaz. Çim havalandırmanın sadece Power X-Change serisi Li-lon aküler ile kullanılmasına izin verilir!

Power X-Change serisi Li-Ion aküler sadece Power X-Charger şarj cihazı ile şarj edilecektir.

ikaz!

Bakım, ayar ve temizleme çalışmalarından önce emniyet soketini çıkarın.

Çim havalandırıcısı demonte edilmiş şekilde sevk edilir. Çim havalandırıcısını kullanmadan önce komple dümen takımı monte edilecektir.

Montaj işleminde kullanma talimatında açıklanan çalışmaları sırasıyla takip edin ve montajı kolay şekilde gerçekleştirebilmeniz için açıklamaların yanındaki şekillere bakınız.

Dümen Takımı Tutma Elemanının Montajı (bkz. Şekil 5 ve 6)

• Hızlı germe kolunu (Şekil 5/ Pos. 11) ve rondelayı (Şekil 5/Pos. 12) sökün
  • Dümen takımı tutma elemanını (Şekil 5/Poz.

5) sabitleme civatası üzerine itin. Borunun (Şekil6/Poz. A) bombeli tarafından dış tarafta olmasına dikkat edin.

- Sonra rondelayi tekrar takın ve hızlı germe kolunu sıkın.

Her iki dümen takımı tutma elemanı aynı eğim açısına ayarlanmalıdır!

Alt Dümen Takımının Montajı (bkz. Şekil 7)

• Alt dümen takımı (Şekil 7/Poz. 4) dümen takımı tutma elemanının üzerine geçirilecektir.
• Makine ile birlikte gönderilmiş olan civatalar (Şekil 7/Poz. 13), rondelalar (Şekil 7/Poz. 12) ve hızlı germe kolları (Şekil 7/Poz.11) ile boruları birbirine bağlayın.

Üst Dümen Takımının Montajı (bkz. Şekil 8-10)

• Üst dümen takımında (Şekil 8/Poz. 3) ilave bir yükseklik ayarının yapılmasını mümkün kılan alt ata 2 delik bulunur.
• Üst dümen takımını (Şekil 8/Poz. 3), üst dümen takımı delikleri ile alt dümen takımı delikleri aynı hizada olacak şekilde pozisyonlayın.
• Makine ile birlikte gönderilmiş olan civatalar (Şekil 8/Poz. 13), rondelalar (Şekil 8/Poz. 12) ve hızlı germe kolları (Şekil 8/Poz.11) ile boruları birbirine bağlayın.
• Kablo tutma elemanı (Şekil 9/Poz. 10) ile elektrik kablosunu dümenin borularına sabitleyin ve bağlama esnasında dışarı atma kapağının açılabilir ve kapatılabilir olmasına dikkat edin (Şekil 10/Poz. 10).
  Dışarı atma kapağının kolay açılabilir ve kapatılabilir olmasına dikkat edin!

Opsiyonel Çim Toplama Torbasının Montajı (bkz. Şekiller 11-14)

• Her iki çerçeve parçasını iç içe geçirin (Şekil 11)
• Tutma torbasını metal çerçeve üzerine çekin (Şekil 12)
• Lastik kanatlarını metal çerçeve üzerine geçirin (Şekil 13)
• Toplama torbasını havalandırıcının üzerine asabilmek için dışarı atma kapağını (Şekil 14/Poz. 9) bir eliniz ile kaldırmanız ve diğer eliniz ile toplama torbasını sapından tutarak üst taraftan asmanız gerekmektedir (Şekil 14).

Tehlike!

Tutma torbasını yerine asmanız için motorun kapalı olması ve biçak silindirinin dönmemesi gerekir!

TR

Gövde yüksekliğinin ayarlanması (bakınız Şekil 15)

Çim havalandırıcısının her iki tarafından hızlı germe elemanını (Şekil 15/Poz. 11) açın.

Gövde yüksekliği çalışma esnasında 1 veya 2 nolu pozisyona (Şekil 15) ayarlanacaktır. Hızlı sıkma kolunu tekrar sıkın. Her iki tarafta aynı eğim açısından ayarlanması zorunludur.

Havalandırma derinliğinin ayarlanması (bkz. Şekil 16)

Havalandırma derinliği ayarlama mekanizması ile ayarlanır.

Ayarlamayı yapabilmek için ayarlama civatasını ok işareti yönünde çekin (bakınız Şekil 16) ve sonra istenilen pozisyonlardan (+3/-3/-6/-9) birine ayarlayın.

+3 = Sürüş/ veya transport ayarı +3
-3 = Havalandırma derinliği -3 mm
-6 = Havalandırma derinliği -6 mm
-9 = Havalandırma derinliği -9 mm

Akünün Şarj Edilmesi (Şekil 17/19)

Aletin teslimat kapsamına akü ve şarj cihazı dahil değildir.

1. Aküyü cihazdan çıkarın. Bunun için yandaki sabitleme tırnaklarına (Şekil 19/Poz. C) basın.
2. Şarj cihazının tip levhası üzerinde belirtilen gerilim değerinin, mevcut elektrik şebekesi gerilim değeri ile aynı olup olmadığını kontrol edin. Şarj cihazının (19) fişini prize takın. Yeşil LED lambası yanıp sönmeye başlar.
3. Aküyü (18) şarj cihazına (19) takın.
4. „Şarj cihazı göstergesi“ bölümünde bulunan tabloda şarj cihazındaki LED göstergelerinin anlamı açıklanmıştır.

Şarj işlemi esnasında akü bir miktar ısınabilir. Bu normaldir.

Akünün şarj edilmesi mümkün değilse aşağıdaki noktaları kontrol edin

• Prizde elektrik olup olmadığı.
• Şarj cihazındaki kontakların aküye tam temas edip etmediği.

Akünün şarj edilmesi bu kontrollerden sonra da mümkün değilse,

• Şarj cihazı
  • ve aküyü

lütfen müşteri hizmetleri bölümümüze gönderin.

Talimatlara uygun şekilde yapılacak bir teslimat için müşteri hizmetleri departmanımıza veya aleti aldığınız satış noktasına başvurun.

Akülerin veya akülü aletlerin teslimatı veya bertaraf edilmesinde, kısa devre yaparak yangına yol açmaması için bu ürünlerin plastik poşet içinde tek tek ambalajlanması gerektiğini dikkate alın!

Akülerin uzun ömürlü olmasını sağlamak için aküyü zamanında şarj edin. Bu özellikle, akülü yaprak üfleme makinesinin gücünün azalmasını fark ettiğinizde yapılacaktır. Akülerin tamamen deşarj olmasını kesinlikle izin vermeyin. Aksi taktirde akü anzalanacaktır.

Akünün Montajı (Şekil 18-19)

Akü kapağını açın (Şekil 18 / Poz 7). Sonra her iki aküyü Şekil 19'da gösterildiği gibi yuvaların içine takın ve yerine sabitlendiği duyuluncaya kadar öne doğru itin.

Uyari!

Daima aynı şarj kapasitesine sahip aküler kullanın, kesinlikle tam şarjlı ve yarım şarjlı aküleri kombine ederek birlikte kullanmayın. Daima aküleri aynı anda şarj edin.

Düşük şarj kapasitesine sahip akü aletin çalışma süresini belirler. Çalışmaya başlamadan önce akülerin her iki tam şarjlı olmalıdır.

Akü kapağını kapatarak akü bölümü kapağını kapatın ve doğru sabitlenmiş olmasını kontrol edin.

Akü Şarj Kapasitesi Göstergesi (Şekil 20)

Akü şarj kapasitesi göstergesi butonuna (Şekil 20/Poz. A) basın. Akü şarj kapasitesi göstergesi (Şekil 20/Poz. B) akünün şarj durumunu 3 LED lambası ile gösterir.

3 adet LED lambanın hepsi yanıyor:

Akü tam şarlıdır.

2 veya 1 adet LED lambası yanıyor:

Akünün şarj kapasitesi yeterli.

1 adet LED lambası yanıyor:

Akü şarji boşalmıştır, aküyü şarj edin.

Bütün LED lambaları yanıp sönüyor:

Akünün asgari sıcaklığının altına düşüldü. Aküyü aletin içinden çıkarın ve bir gün boyunca oda sıcaklığında saklayın. Bu arıza tekrar meydana geldiğinde akü şarji derin derecede boşalmış ve

TR

arızalıdır. Aküyü aletten sökün. Arızalı bir akünün kullanılması ve şarj edilmesi yasaktır.

6. Çalıştırma

Dikkat!

Çim havalandırıcısının istenmeden çalıştırılmasını önlemek için bir emniyet kumandası ile donatılmıştır. Çim havalandırma makinesi ile çalışmaya başlamadan hemen önce emniyet soketini (Şekil 21 / Poz. 14) takın ve çalışmalarınıza ara verdiginizde veya tamamen sonlandırdığınızda emniyet soketini tekrar yerinden sökün.

Çim havalandırıcısının istenmeden çalıştırılmasını engellemek için dümende (Şekil 22/Poz. 3) çalıştırma blokajı (Şekil 22/ Poz. 1) bulunur ve çalıştırma şalterine (Şekil 22/Poz. 2) basılmadan önce bu çalıştırma blokajına basılacaktır. Aletin çalışmaya başlama süresi birkaç saniye sürebilir. Çalıştırma şalteri bırakıldığında havalandırıcı durur. Makineyi kolayca kullanabilmeyi öğrenmek ve makinenin doğru şekilde çalışmasını sağlamak için bu işlemi birkaç kez tekrarlayın. Bakım, ayar ve temizleme çalışmalarından önce emniyet soketini çıkarın. Biçak silindirinin dönmediğinden emin olunuz.

Tehlike!

Çim toplama torbası boşaltılırken ve motor daha çalışırken atık dışarı atma kapağını kesinlikle açmayınız. Dönmekte olan birçok yaralanmalara sebep olabilir.

Atık dışarı atma kapağını daima itinalı şekilde takın. Torba bir yay yardımı ile „Kapalı“-pozisyona geri getirilir! Biçak gövdesi ile kullanıcı arasındaki emniyet mesafesi daima yerine getirilecektir. Bu mesafe dümen gövdesi ile belirlenmiştir. Çim havalandırma işlemi esnasında, eğimli arazilerde ve çalışlık bölümlerde makinenin yönünü değiştirirken çok dikkatlı olunuz. Sağlam durmaya dikkat ediniz, kaymayan ve zemini kavrayan taban özelliğine sahip ayakkabı ve uzun pantolon giyin. Eğimli arazide çim havalandırma işlemi yaparken daima eğime paralel yani eğimin enine doğru çalışın. İş güvenliği sebeplerinden dolayı eğimi 15 dereceden fazla olan arazilerde çim havalandırma işleminin çim havalandırma makinesi ile yapılması yasaktır.

Çim havalandırıcısını geri yöne hareket ettirirken ve kendinize doğru çekerken çok dikkatlı olun.

Ayağınız dolanarak düşme tehlikesi vardır!

Doğru Çim Havalandırma Kuralları

Çim havalandırma işleminde işlenmemiş yer kalmaması için üst üste kesim yapılması tavsiye edilir.

Kesilen alanın temiz bir görünüm sergilemesi için çim havalandırcısını mümkün olduğunca düz yönde hareket ettirin. Burada işleme hattı bir sonraki işleme hattı ile birkaç santimetre üst üste gelmelidir. Böylece işlenmemiş şeritlerin kalması önlenir. İşlenen alan üzerinde çim artıkları kalmaya başladığında çim toplama torbası dolmuş demektir ve boşaltılması gerekir.

Tehlike! Toplama torbasını sökmeden önce motoru durdurun ve biçak silindirinin durmasını bekleyin!

Çim toplama torbasını sökerken bir elinizle atık dışarı atma kapağını kaldırın ve diğer eliniz ile torbayı sapından tutarak çıkarın! Çimlerin hangi sıklıkta havalandırılacağı çim büyüme hızına ve toprağın sertlik derecesine bağlıdır. Çim havalandırma makinesi gövdesinin alt tarafını temiz tutun ve çim artıklarını mutlaka temizleyin. Çim artıkları çalıştırma işlemini zorlaştırır ve havalandırma kalitesini etkiler. Eğitimli arazilerde havalandırma işlemi yönü eğimin enine doğru olmalıdır. Biçak silindiri üzerinde herhangi bir kontrol işlemi yapmadan önce motoru durdurun.

Tehlike!

Motor durdurulduktan sonra bıçağın birkaç saniye daha dönmeye devam edeceğine dikkat edin. Kesinlikle bıçağı elden durdurmayı denemeyin. Dönmekte olan bıçak herhangi bir cisme çarptığında çim havalandırıcısını durdurun ve bıçağın tamamen durmasını bekleyin. Bıçak tamamen durduktan sonra bıçak ve bıçak tutma elemanının durumunu kontrol edin. Bu elemanların hasar görmesi durumunda değiştirilecektir (bkz. Madde 7.3).

Opsiyonel olarak satılan çim fanı ile doğru havalandırma kuralları.

Fan ile yapılacak çalışmalar çim havalandırma makinesi ile yapılan çalışmalar ile aynıdır. Bu nedenle yukarıda açıklanan çalışma ve iş güvenliği uyarlarını dikkate alın.

TR

7. Temizleme, Bakım ve Yedek Parça Siparişi

Tehlike!

Makine üzerinde bakım, ayar ve temizleme çalışmalarından önce

7.1 Temizleme

• Koruma tertibatı, havalandırma delikleri ve motor gövdesini mümkün olduğunca toz ve kirden temiz tutun. Aleti temiz bir bez ile silin veya düşük basınçlı hava ile üfleyerek temizleyin.
• Aletikullandıktan hemen sonra temizlemenizi tavsiye ederiz.
• Aleti düzenli olarak nemli bir bezle ve sıvı sabunla temizleyin. Temizleme deterjanı veya solvent malzemesi kullanmayınız, bu malzemeler aletin plastik parçalarına zarar verebilir. Cihazın içine su girmemesine dikkat edin. Elektrikli aletin içine su girmesi elektrik çarpma riskini yükseltir.
• Koruma kapağındaki kalıntıları fırça ile temizleyin.

7.2 Bakım

• Aşınmış veya hasarlı biçak silindiri uzman bir personel tarafından değiştirilecektir (ilgili adres Garanti Belgesinde bulunur).
• Çim havalandırma makinesi ile güvenli şekilde çalışabilmeniz için bağlantı elemanlarının (civata, somun, vs.) tümünün daima sıkı şekilde bağlı olmasını sağlayın.
• Çimhavalandırma makinesini kuru bir yerde saklayınız.
• Makinenin uzun ömürlü olması için tüm civatalar, tekerlek ve dingiller temizlenecek ve yağlanacaktır.
• Çim havalandırma makinesinin düzenli olarak bakımdan geçirilmesi sadece kullanım ömrünü uzatmakla kalmayacak, aynı zamanda performans kaybını önleyecek çimlerin düzenli ve kolay şekilde havalandırılması sağlanacaktır.
• Sezon sonunda çim havalandırma makinesini genel bir kontrolden geçirin ve birikmiş olan tüm artıkları temizleyin. Sezon başlangıcından önce havalandırma makinesinin durumunu mutlaka kontrol edin. Onarım çalışmalarının yapılması gerektiğinide firmamızın yetkili Müşteri Hizmetlerine başvurun (ilgili adres Garanti Belgesinde bulunur).

Yerden tasarruf edilecek depolama için dümende P pozisyonu (Şekil 15) bulunur. Bu pozisyona erişmek için hızlı germe kolunu yaklaşık 3 tur

açmak gereklidir, zira park pozisyonu için yüksek pozisyon öngörülmüştür. Bu pozisyonda çim havalandıncısı yerden tasarruf edilebilir şekilde köşede saklanabilir (Şekil 23).

Çalışma pozisyonuna geri getirirken hızlı sıkma kolunu tekrar 3 tur sıkmayı unutmayın!

7.3 Biçak Silindirini Değiştirme (bkz. Şekil 24-27)

Mutlaka iş eldiveni takın!

Sadece orijinal biçak silindirini kullanın, aksi takdirde biçak fonksiyonu ve çalışma güvenliği garanti edilemez.

Havalandırıcı silindirini veya fan silindirini değiştirmek için yapılacak çalışmalar: Silindir kilidini geri çekin.

Bıçak silindirini bu ucundan kaldırın ve ok işareti yönünde hareket ettirerek çıkarın (Şekil 25 + 26). Yeni bıçak silindirini sökme işleminin tersi yönünde dört köşeli tahrik elemanı üzerine itin. Bu işlemden sonra silindirin sabitlemesini (Şekil 27) aşağıya doğru bastırın.

Dört köşeli tahrik elemanını arada bir gresleyin, böylece silindirlerin değiştirilmesi kolaylaşır.

Bıçak silindiri pozisyonu uygun olmadığında dış bıçak (Şekil 25/Poz. A) gövde tarafından bloke olur. Bu durumda silindiri yarım tur döndürerek ilerletin!

7.4 Yedek parça siparişi:

Yedek parça siparişi yapılırken şu bilgiler verilmelidir:

Cihaztipi
• Cihazın ürün numarası
• Cihazın kod numarası
- İstenilen yedek parçanın yedek parça numarası

Güncel bilgiler ve fi yatlar internette www.Einhell-Service.com sayfasında açıklanmıştır.

Yedek bıçak silindiri Ürün Nr.: 34.059.62

Yedek fan silindiri Ürün Nr.: 34.059.61

Opsiyonel tutma torbası Ürün Nr.: 34.059.60

8. Depolama ve transport

Depolama

Aleti ve aksesuarlarını karanlık, kuru ve dona karşı korunaklı ve çocukların erişemeyeceği bir yerde saklayın. Optimal depolama sıcaklığı 5 °C ve 30 °C arasındadır. Makineyi orijinal ambalajı içinde saklayın.

Transport

• Aleti taşımadan önce kapatın ve emniyet so ketini çıkarın.
• Bulunması halinde transport koruma tertibatlarını takın.
• Aleti özellikle taşıma esnasında araç üzerinde oluşabilecek darbe ve güçlü titreşimlere karşı koruyun.
• Aleti kaymaya ve devrilmeye karşı emniyet altına alın.

9. Bertaraf etme ve geri kazanım

Transport hasarlarını önlemek için alet bir ambalaj içinde sevk edilir. Bu ambalaj hammaddedir ve böylece geri kazanılabilir veya geri kazanım sistemine iade edilebilir. Alet ve aksesuarları örneğin metal ve plastik gibi çeşitli malzemelerden meydana gelir. Arızalı parçaları evsel atıkların atıldığı çöpe atmayın. Alet, yönetmeliklere uygun şekilde bertaraf edilmesi için özel atık toplama merkezlerine teslim edilmelidir. Bu atık toplama merkezlerinin nerede olduğunu yerel yönetimlerden öğrenebilirsiniz.

TR

10. Şarj cihazı göstergeleri

Gösterge durumu		Anlamı ve alınacak önlemler
Kırmızı LED	Yeşil LED
KapalıYanıp	sönüyor	İşletmeye hazır olmaŞarj cihazı elektrik şebekesine bağlı ve işletmeye hazırldır, akü şarj cihazına takılı değildir
Açık	Kapalı	Şarj etmeŞarj cihazı aküyü hızlı şarj işletiminde şarj ediyor. İlgili şarj süreleri direkt olarak şarj cihazı üzerinde belirtilmiştir.Uyarı! Kalan akü şarj kapasitesine bağlı olarak gerçek şarj süreleri belirti-len şarj sürelerinden biraz farklı olabilir.
Kapalı	Açık	Akü şarj edilmiş ve işletmeye hazırldır.Sonrasında tam şarj kapasitesine şarj oluncaya kadar korumalı şarj işlemi moduna ayarlanır.Bunun için aküyü şarj cihazında, yaklaşık 15 dakika daha şarj cihazında bağlı tutun.Önlem:Aküyü şarj cihazından çıkarın. Şarj cihazının fişini prizden çıkarın.
Yanıp sönlüyor	Kapalı	Adaptasyon şarjŞarj cihazı korumalı şarj işlemi modundadır.Bu işletme modunda akü iş güvenliği sebeplerinden dolayı yavaşca şarj edilir ve şarj işlemi daha uzun sürer. Bunun sebebi şunlar olabilir:- Akü uzun bir süreden beri şarj edilmedi.- Akü sıcaklığı, ideal sıcaklık aralığındadır.Önlem:Şarj işleminin tamamlanmasını bekleyin, akü buna rağmen şarj edilmeye devam edilebilir.
Yanıp sönlüyor	Yanıp sönlüyor	HataŞarj işlemi artık mümkün değil. Akü arızalı.Önlem:Arızalı bir akünün şarj edilmesi yasaktır.Aküyü şarj cihazından çıkarın.
Açık	Açık	Sıcaklık arızasıAkü çok sıcakır (örneğin direkt güneş işınlarına maruz kalmış) veya çok soğuktur ( 0^ C altında)Önlem:Aküyü çıkarın ve 1 gün oda sıcaklığında (yakl. 20^ C) saklayın.

TR

11. Arıza Arama Planı

Arıza Olası Sebepleri Giderilmesi
Motor çalışmıyor	a) İç bağlantılar söküldüb) Çalıştırma blokajı arızasıc) Havalandırma gövdesi tıkандıd) Emniyet soketi takılmadıe) Akü doğru takılmadı	a) Müşteri hizmetleri servisi tarafındanb) Müşteri hizmetleri servisi tarafındanc) gerektiğinide havalandırma derinliğini değiştirin; bıçak silindirinin serbest d nebilmesi için gövdeyi temizleyind) Emniyet soketini takın (sayfa 6.)e) Aküyü çıkarın ve yeniden takın (sayfa 5.)
Motorunçalışma kapasitesi zayıflıyor	a) Toprak çok sertb) Bıçak gövdesi tıkalıc) Bıçak aşırı derecede körelmiştir	a)Havalandırma derinliğini düzeltinb) Gövdeyi temizleyinc) Bıçağı değiştirin
Havalandırma işlemi düzensiz	a) Bıçak aşınmıştırb) Havalandırma derinliği yanlış	a) Bıçağı değiştirinb) Havalandırma derinliğini düzeltin
Motorçalışıyor, bıçak silindiri dön-müyor	a) Kayış kopmuştur	a) Müşteri hizmetleri servisi tarafından

Dikkat! Motoru aşırı yüklemeye karşı korumak için motor termik şalter ile donatılmıştır. Bu şalter aşırı yüklenmede devre dışı kalır ve motorun kısa bir soğuma safhasından sonra tekrar devreye girer!

TR

Sadece AB Ülkeleri İçin Geçerlidir

Elektrikli cihazları çöpe atmayınız.

Elektrikli ve elektronik aletler ile ilgili 2012/19/AB nolu Avrupa Yönetmeliğince ve ilgili yönetmeliğin ulusal normlara uyarlanması sonucunda kullanılmış elektrikli aletler ayrıştırılmış olarak toplanacak ve çevreye zarar vermeyecek şekilde geri kazanım sistemlerine teslim edilecektir.

Kullanılmış Cihazların İadesi Yerine Uygulanacak Geri Dönüşüm Alternatifi:

Kullanılmış elektrikli alet ve cihaz sahipleri bu eşyalarını iade etme yerine alternatif olarak, yönetmeliklere uygun olarak çalışan geri dönüşüm merkezlerine vermekle yükümlüdür. Bunun için kullanılmış cihaz, ulusal dönüşüm ekonomisi ve atık kanununa göre atıkların antıtlmasını sağlayan kullanılmış cihaz teslim alma yerine teslim edilecektir. Kullanılmış alet ve cihazlara eklenen ve elektrikli sistemi bulunmayan aksesuar ile yardımcı malzemeler bu düzenlemeden muaf tutulur.

Aletin bertaraf edilmesinde akü ve ampullerin alet içinden çıkarılması gerektiğine dikkat edin.

Ürünlerinin dokümantasyonu ve evraklarının kısmen olsa dahi kopyalanması veya başka şekilde çoğaltılması, yalnızca Einhell Germany AG firmasının özel onayı alınmak şartıyla serbesttir.

Teknikdeğişiklikler olabilir

TR

Servis Bilgileri

Garanti Belgesinde belirtiğimiz ülkelerde uzman servis partnerleri ile birlikte çalışırız, bu partnerlerin irtibat bilgileri Garanti Belgesinde açıklanmıştır. Onarım, yedek parça ve sarf malzemesi ihtiyaçlarında bu partner kuruluşlarımız sizlere memnuniyetle yardımcı olacaktır.

Bu ürünümüzde aşağıda açıklanan parçalar doğal veya kullanımdan kaynaklanan bir aşınmaya maruz kalırlar ve aşağıda açıklanan sarf malzemelerine ihtiyaç duyulur.

Kategori Örnek
Aşınma parçaları*	Kayış, merdane, akü
Sarf malzemesi/Sarf parçaları*
Eksik parçalar

* sevkiyatın içeriğine dahil olması zorunlu değildir!

Ayıplı mal veya eksik parça söz konusu olduğunda durumu internette www.Einhell-Service.com sayfasına bildirmenizi rica ederiz. Arıza bildiriminizde arızayı ayrıntılı olarak açıklayın ve bunun için aşağıda açıklanan soruları cevaplayın:

• Alet hiç bir kez çalıştı mı yoksa baştan beri mi arızalıydı?
• Arıza meydana gelmeden önce herhangi anormal bir durum dikkatinizi çekti mi (arıza öncesi semptomları)?
• Sizce aletin arızalı ana işlevi nedir (ana semptom)?
  Bu işlevi açıklayınız.

TR

Garanti belgesi

Sayın Müşterimiz,

ürünlerimiz üretim esnasında sıkı bir kalite kontrolden geçirilir. Buna rağmen alet veya cihazınız tam doğru şekilde çalışmadığında ve bozulduğunda bu durumdan çok üzgün olduğumuzu belirtir ve bozuk olan aleti Garanti Belgesi üzerinde açıklanan adrese göndermenizi veya aleti satın aldığınız mağazaya başvurmanızı rica ederiz. Garanti haklarından faydalanmak için aşağıdaki kurallar geçerlidir:

1. Bu garanti koşulları sadece, ürünü ticari olarak veya serbest meslek uygulamalarında kullanmayacak olan tüketiciler yani gerçek kişiler için geçerlidir. Bu garanti koşulları, ilgili üretici firmanın yasal garanti hükümlerine ek olarak müşterilerine tanıdığı ek maddeleri düzenler. Kanuni Garanti Haklarınız bu Garanti düzenlemesinden etkilenmez ve saklı kalır. Garanti kapsamında sunduğumuz hizmetler ücretsizdir.
2. Söz konusu garanti hizmeti kapsamı sadece ilgili üretici firmadan satın aldığınız yeni alet için geçerli olup malzeme veya imalat hatasını kapsar. Ayıplı malın telifisi, ilgili arızanın giderilmesi veya aletin yenisi ile değiştirilmesi ile sınırlıdır ve bu seçim firmamıza aittir. Aletlerimizin ve cihazlanımızın ticari ve endüstriyel kullanım amacı için tasarlanmadığını lütfen dikkate alınız. Bu nedenle aletin ticari ve endüstriyel işletmelerde kullanılması veya benzer çalışmalarda çalıştırılması durumunda Garanti Sözleşmesi geçerli değildir.

3. Garanti kapsamına dahil olmayan durumlar:

4. Montaj talimatına veya yönetmeliklere aykırı yapılan montajlardan ve tesisatlardan kaynaklanan hasarlar, kullanma talimatına riayet etmeme nedeniyle oluşan hasarlar (örneğin yanlış bir şebeke gerilimine veya akım türüne bağlama gibi), kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar veya bakım ve güvenlik talimatlarına riayet edilmemesinden kaynaklanan hasarlar veya aletin anormal çevre koşullarına maruz bırakılması veya bakım ve temizlik çalışmalarının yetersiz olmasından kaynaklanan hasarlar.

5. Kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar (örneğin alete aşırı yüklenme veya kullanımına izin verilmeyen alet veya aksesuar), aletin/cihazın içine yabancı maddenin girmesi (örneğin kum, taş veya toz, transport hasarları), zor kullanma veya harici zorlamalardan kaynaklanan hasarlar (örneğin aşağı düşme nedeniyle oluşan hasar).

6. Kullanıma bağlı olağan veya diğer doğal aşınma nedeniyle oluşan hasarlar.

7. Garanti süresi 24 aydır ve garanti süresi aletin satın alındığı tarihte başlar. Arızayı tespit ettiğinizde garanti hakkından faydalanma talebi, garanti süresi dolmadan iki hafta önce bildirilmelidir. Garanti süresi dolduktan sonra garanti hakkından faydalanma talebinde bulunulamaz. Aletin onarılması veya değiştirilmesi garanti süresinin uzamasına yol açmaz ayrıca onarılan alet veya takılan parçalar için yeni bir garanti süresi oluşmaz. Bu aynı zamanda yerinde verilen Servis Hizmetleri için de geçerlidir.

8. Garanti haklarınizdan faydalanmak istediğinizde arızalı aleti www.Einhell-Service.com sayfasına bildirin. Kasa fişi veya yeni aletinizi satın aldığınızı belgeleyen diğer bir evrağı hazır tutun. Kasa fişi veya tip etiketi olmaksızın gönderilen aletler, aletin tam olarak tanımlanma olanağının bulunmaması nedeniyle garanti hizmetleri dışındadır. Aletinizin arızası garanti hizmetleri kapsamındaysa en kısa zamanda onarılmış veya yeni bir alet adresinize gönderilecektir.

Ayrıca garanti kapsamına dahil olmayan veya garanti süresi dolan arızaları ücreti karşılığında memnuniyetle onarınız. Bunun için aleti lütfen Servis adresimize gönderin.

Aşınma, sarf ve eksik parçalar için bu Kullanma Talimatının servis bilgileri bölümündeki garanti koşullarında belirtilen kısıtlamalara atifta bulunuruz.

EE

Oht!
