GE-SA 36/35 Li Art.-Nr.: 34.206.85 I.-Nr.: 21011

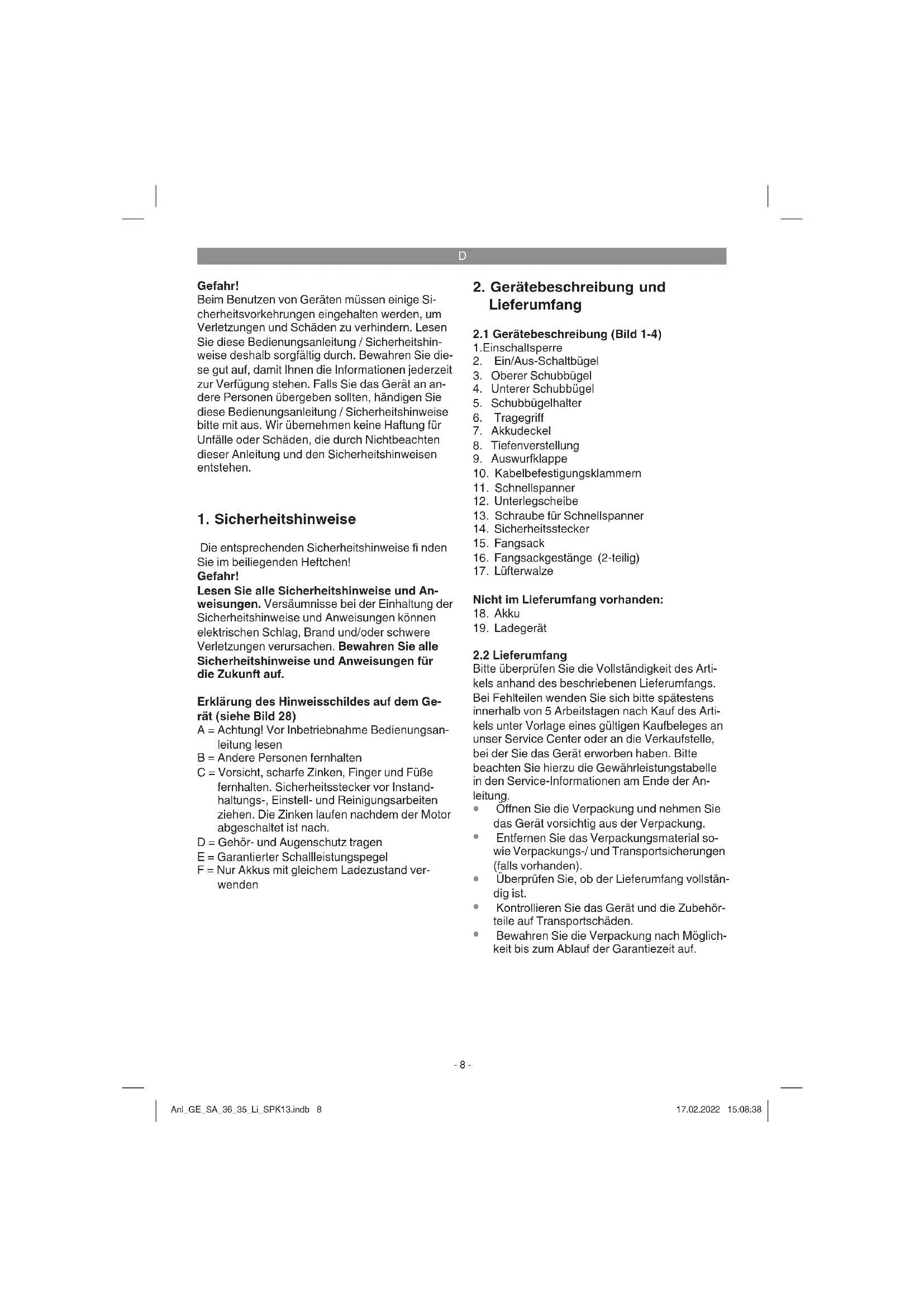

Gefahr! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden Sie im beiliegenden Heftchen! Gefahr! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Erklärung des Hinweisschildes auf dem Ge- rät (siehe Bild 28) A = Achtung! Vor Inbetriebnahme Bedienungsan- leitung lesen B = Andere Personen fernhalten C = Vorsicht, scharfe Zinken, Finger und Füße fernhalten. Sicherheitsstecker vor Instand- haltungs-, Einstell- und Reinigungsarbeiten ziehen. Die Zinken laufen nachdem der Motor abgeschaltet ist nach. D = Gehör- und Augenschutz tragen E = Garantierter Schallleistungspegel F = Nur Akkus mit gleichem Ladezustand ver- wenden

2. Gerätebeschreibung und

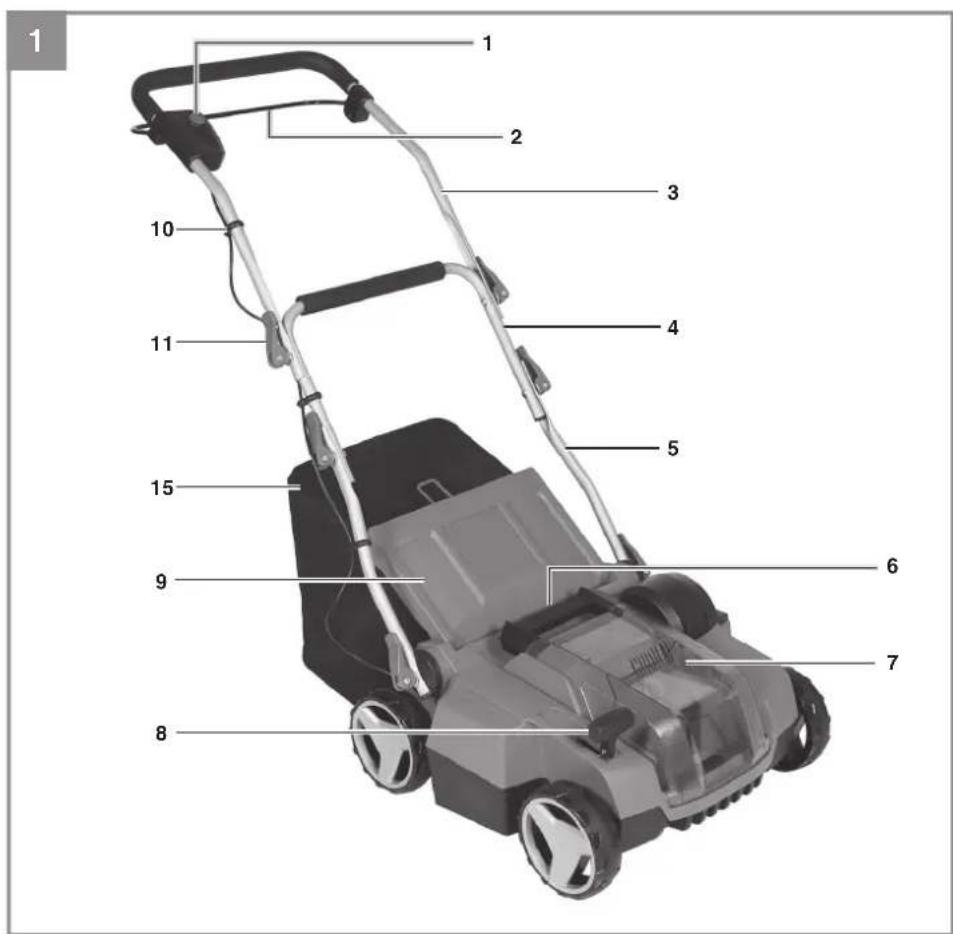

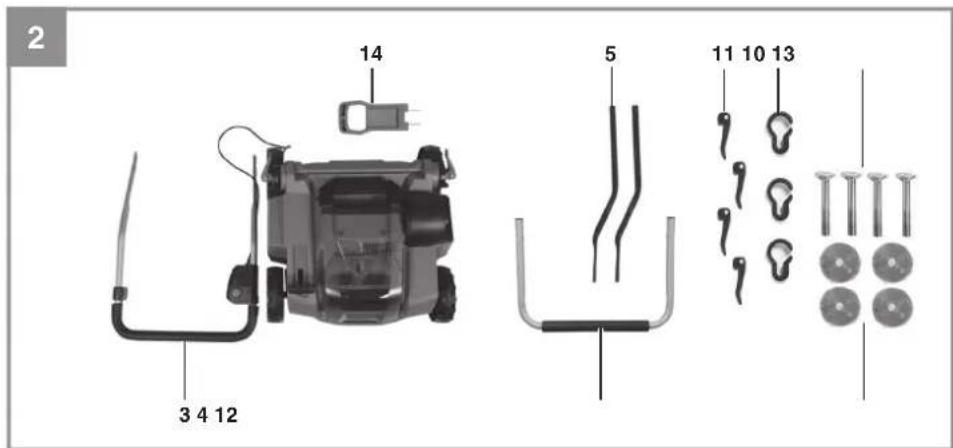

2.1 Gerätebeschreibung (Bild 1-4)

2. Ein/Aus-Schaltbügel

3. Oberer Schubbügel

4. Unterer Schubbügel

8. Tiefenverstellung

10. Kabelbefestigungsklammern

13. Schraube für Schnellspanner

14. Sicherheitsstecker

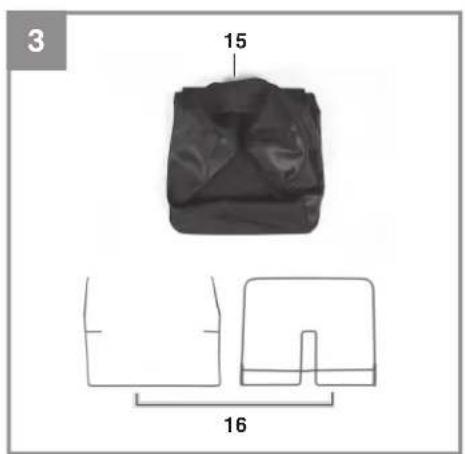

16. Fangsackgestänge (2-teilig)

Nicht im Lieferumfang vorhanden:

Bitte überprüfen Sie die Vollständigkeit des Arti- kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti- kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der An- leitung.

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Anl_GE_SA_36_35_Li_SPK13.indb 8Anl_GE_SA_36_35_Li_SPK13.indb 8 17.02.2022 15:08:3817.02.2022 15:08:38D

Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr!

Originalbetriebsanleitung

Akku-Vertikutierer und Rasenlüfter

3. Bestimmungsgemäße

Verwendung Das Gerät ist in seiner Grundausstattung als Ver- tikutierer für die private Benutzung im Haus- und Hobbygarten geeignet. Mit der Vertikutierwalze werden Moos und Unkraut mitsamt den Wurzeln aus dem Boden gerissen und der Boden aufge- lockert. Dadurch kann der Rasen Nährstoff en besser aufnehmen und wird gesäubert. Wir emp- fehlen, den Rasen im Frühling (April) und Herbst (Oktober) zu vertikutieren. Mit der Lüfterwalze kann das Gerät mit wenigen Handgriff en zu einem Rasenlüfter umgebaut wer- den. Mit der Lüfterwalze wird die Oberfl äche des Rasens angekratzt, dadurch kann Wasser besser abfl ießen und die Sauerstoff aufnahme wird er- leichtert. Lüften Sie je nach Bedarf während der gesamten Wachstumsperiode. Als Vertikutierer für den privaten Haus- und Hob- bygarten werden solche angesehen, deren jährliche Benutzung in der Regel 10 Stunden nicht übersteigen und die vorwiegend für die Pfl ege von Gras- oder Rasenfl ächen verwendet werden, nicht jedoch in öff entlichen Anlagen, Parks, Sportstätten sowie nicht in der Land- und Forstwirtschaft. Die Einhaltung der vom Hersteller beigefügten Gebrauchsanweisung ist Voraussetzung für den ordnungsgemäßen Gebrauch des Vertikutie- res. Die Gebrauchsanweisung enthält auch die Betriebs-, Wartungs- und Instandhaltungsbedin- gungen. Warnung! Wegen körperlicher Gefährdung des Benutzers darf der Vertikutierer nicht eingesetzt werden als Häcksler zum Zerkleinern von Ast- und Heckenabschnitten. Ferner darf der Vertiku- tierer nicht verwendet werden als Motorhacke und zum Einebnen von Bodenerhebungen, wie z.B. Maulwurfshügel. Aus Sicherheitsgründen darf der Vertikutierer nicht verwendet werden als Antriebsaggregat für andere Arbeitswerkzeuge und Werkzeugsätze jeglicher Art es sei denn, diese sind vom Herstel- ler ausdrücklich zugelassen. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinaus- gehende Verwendung ist nicht bestimmungsge- mäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bedie- ner und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

: ................... 92,2 dB(A) Schalleistungspegel garantiert L

Schutzart: ......................................................IPX1 Gewicht ..................................................... 10,6 kg Gefahr! Geräusch und Vibration Die Geräusch- und Vibrationswerte wurden ent- sprechend den Normen EN ISO 3744, EN ISO 11201, ISO 11094 und EN ISO 20643 ermittelt. Anl_GE_SA_36_35_Li_SPK13.indb 9Anl_GE_SA_36_35_Li_SPK13.indb 9 17.02.2022 15:08:3817.02.2022 15:08:38D

Achtung! Das Gerät wird ohne Akkus und ohne Ladegerät geliefert und darf nur mit den Li-Ion Akkus der Po- wer X-Change Serie verwendet werden! Die Li-Ion Akkus der Power X-Change Serie dürfen nur mit dem Power X-Charger geladen werden. Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

Warten und reinigen Sie das Gerät regelmä- ßig.

Passen Sie Ihre Arbeitsweise dem Gerät an.

Überlasten Sie das Gerät nicht.

Lassen Sie das Gerät gegebenenfalls über- prüfen.

Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Tragen Sie Handschuhe. Vorsicht! Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

2. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und ge- wartet wird. Vorsicht! Dieses Gerät erzeugt während des Betriebs ein elektromagnetisches Feld. Die- ses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implan- tate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit me- dizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Gerät bedient wird.

5. Vor Inbetriebnahme

Achtung! Das Gerät wird ohne Akkus und ohne Ladegerät geliefert und darf nur mit den Li-Ion Akkus der Po- wer X-Change Serie verwendet werden! Die Li-Ion Akkus der Power X-Change Serie dürfen nur mit dem Power X-Charger geladen werden. Warnung! Ziehen Sie immer den Sicherheitsstecker bevor Sie Einstellungen, Reparatur-, Wartungs- oder Reinigungsarbeiten am Gerät vornehmen. Der Vertikutierer ist bei Auslieferung demontiert. Der komplette Schubbügel muss vor dem Ge- brauch des Vertikutierers montiert werden. Folgen Sie der Gebrauchsanweisung Schritt für Schritt und orientieren Sie sich an den Bildern, damit der Zusammenbau für Sie einfach wird. Montage der Schubbügelhalter (siehe Bilder 5 und 6)

Entfernen Sie die Schnellspannhebel (Abb. 5/ Pos. 11) und die Unterlegscheibe (Abb. 5/Pos. 12)

Schubbügelhalter (Abb. 5/Pos. 5) auf die Befestigungsschraube schieben. Achten Sie darauf, dass die Wölbung des Rohres (Abb. 6/Pos. A) auf der Außenseite ist.

Jetzt die Unterlegscheibe wieder anbringen und mit dem Schnellspannhebel festziehen. Bei beiden Schubbügelhaltern muss derselbe Neigungswinkel eingestellt werden! Montage des unteren Schubbügels (siehe Bild 7)

Der untere Schubbügel (Abb. 7/Pos. 4) muss über die Schubbügelhalter geschoben wer- den.

Mit den beiliegenden Schrauben (Abb. 7/Pos. 13), den Unterlegscheiben (Abb. 7/Pos. 12) und den Schnellspannhebeln (Abb. 7/Pos. 11) die Rohre miteinander verbinden. Montage des oberen Schubbügels (siehe Bild 8 bis Bild 10)

Im oberen Schubbügel (Abb. 8/Pos. 3) befin- den sich untereinander 2 Löcher die eine zu- sätzliche Höhenanpassung des Schubbügels ermöglichen. Anl_GE_SA_36_35_Li_SPK13.indb 10Anl_GE_SA_36_35_Li_SPK13.indb 10 17.02.2022 15:08:3817.02.2022 15:08:38D

Oberen Schubbügel (Abb. 8/Pos. 3) so positionieren, dass die Löcher des oberen Schubbügels mit den Löchern des unteren Schubbügels übereinstimmen.

Mit den beiliegenden Schrauben (Abb. 8/Pos. 13), den Unterlegscheiben (Abb. 8/Pos. 12) und den Schnellspannhebeln (Abb. 8/Pos. 11) die Rohre miteinander verbinden.

Mit beiliegenden Kabelhaltern (Abb. 9/Pos.

10) das Kabel an den Rohren der Schub-

bügel befestigen, so dass das Öffnen und Schließen der Auswurfklappe gewährleistet ist (Bild 10/Pos. 10). Bitte achten Sie darauf, dass sich die Auswurfs- klappe leicht öff nen und schließen lässt! Montage des optionalen Fangkorbes (siehe Bilder 11-14)

Die beiden Gestellteile ineinander schieben (Abb. 11)

Den Fangkorb über das Metallgestell ziehen (Abb. 12)

Die Gummilaschen über das Metallgestell stülpen (Abb. 13)

Um den Fangkorb am Vertikutierer einzuhän- gen müssen Sie die Auswurfklappe (Abb. 14/Pos. 9) mit einer Hand anheben und den Fangsack mit der anderen Hand am Handgriff nehmen und von oben einhängen (Abb. 14). Gefahr! Zum Einhängen des Fangkorbes muss der Motor abgeschaltet sein und die Messerwalze darf sich nicht drehen! Einstellung der Holmhöhe (siehe Bild 15) Lösen Sie auf beiden Seiten des Vertikutierers die Schnellspannhebel (Abb. 15/Pos. 11). Die Holmhöhe darf während des Arbeitens auf Position 1 oder 2 (Abb. 15) eingestellt werden. Ziehen Sie die Schnellspannhebel wieder fest. Auf beiden Seiten muss der gleiche Neigungs- winkel eingestellt werden. Einstellung der Vertikutiertiefe (siehe Bild 16) Die Vertikutiertiefe wird mit dem Verstellmechanis- mus eingestellt. Hierzu den Hebel in Pfeilrichtung ziehen (siehe Abb. 16) und auf die gewünschte Stellung (+3/ -3/ -6/ -9) bringen. Achten Sie auf korrektes Einrasten des Hebels! +3 = Fahr- / oder Transportstellung +3 mm -3 = Vertikutiertiefe -3 mm -6 = Vertikutiertiefe -6 mm -9 = Vertikutiertiefe -9 mm Laden des Akkus (Bild 17/19) Das Gerät wird ohne Akkus und ohne Ladegerät geliefert!

1. Akku-Pack aus dem Gerät nehmen. Dazu die

Rasttaste (Abb. 19/Pos. C) drücken.

2. Vergleichen, ob die auf dem Typenschild

angegebene Netzspannung mit der vorhan- denen Netzspannung übereinstimmt. Stecken Sie den Netzstecker des Ladegeräts (19) in die Steckdose. Die grüne LED beginnt zu blinken.

3. Stecken Sie den Akku (18) auf das Ladegerät

4. Unter Punkt „Anzeige Ladegerät“ fi nden Sie

eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät. Während des Ladens kann sich der Akku etwas erwärmen. Dies ist jedoch normal. Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sie bitte,

ob an der Steckdose die Netzspannung vor- handen ist

ob ein einwandfreier Kontakt an den Lade- kontakten vorhanden ist. Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

und den Akku-Pack an unseren Kundendienst zu senden. Für einen fachgerechten Versand kontaktie- ren Sie bitte unseren Kundendienst oder die Verkaufsstelle, bei der das Gerät erworben wurde. Beachten Sie beim Versand oder Entsorgung von Akkus bzw. Akkugerät, dass diese ein- zeln in Kunststoff beutel verpackt werden, um Kurzschlüsse und Brand zu vermeiden! Im Interesse einer langen Lebensdauer des Akku- Packs sollten Sie für eine rechtzeitige Wiederauf- ladung des Akku-Packs sorgen. Dies ist auf jeden Fall notwendig, wenn Sie feststellen, dass die Leistung des Geräts nachlässt. Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des Akku-Packs! Anl_GE_SA_36_35_Li_SPK13.indb 11Anl_GE_SA_36_35_Li_SPK13.indb 11 17.02.2022 15:08:3917.02.2022 15:08:39D

Montage des Akkus (Bild 18-19) Öff nen Sie den Akkudeckel (Bild 18 / Pos 7). Dann die beiden Akkus wie in Bild 19 gezeigt in die Aufnahmen stecken bis die Akkus hörbar einrasten. Hinweis! Verwenden Sie nur Akkus mit gleichem Füllstand, kombinieren Sie nie volle und halbvolle Akkus miteinander. Laden Sie immer beide Akkus gleichzeitig auf. Der Akku mit schwächerem Ladezustand be- stimmt die Laufzeit des Gerätes. Vor Betrieb müs- sen immer beide Akkus vollgeladen werden. Schließen Sie den Akkudeckel durch Zuklappen des Deckels und achten Sie auf korrektes Ein- rasten. Akku-Kapazitätsanzeige (Bild 20) Drücken Sie auf den Schalter für Akku-Kapazi- tätsanzeige (Bild 20/Pos. A). Die Akku-Kapazi- tätsanzeige (Bild 20/Pos. B) signalisiert ihnen den Ladezustand des Akkus anhand von 3 LEDs. Alle 3 LEDs leuchten: Der Akku ist voll aufgeladen. 2 oder 1 LED(‘s) leuchten Der Akku verfügt über ausreichende Restladung. 1 LED blinkt: Der Akku ist leer, laden Sie den Akku auf. Alle LED’s blinken: Die Temperatur des Akkus ist unterschritten. Ent- fernen Sie den Akku vom Gerät und lassen Sie den Akku einen Tag bei Raumtemperatur liegen. Tritt der Fehler wieder auf, so wurde der Akku tie- fentladen und ist defekt. Entfernen Sie den Akku vom Gerät. Ein defekter Akku darf nicht mehr ver- wendet bzw. geladen werden.

Vorsicht! Der Vertikutierer ist mit einer Sicherheitsschaltung ausgerüstet um unbefugten Gebrauch zu verhin- dern. Unmittelbar vor Inbetriebnahme des Verti- kutierers den Sicherheitsstecker (Abb. 21 / Pos.

14) einsetzen und bei jeder Unterbrechung oder

Beendigung der Arbeit den Sicherheitsstecker wieder entfernen. Um ein ungewolltes Einschalten des Vertikutie- rers zu verhindern, ist der Schubbügel (Abb. 22/ Pos. 3) mit einer Einschaltsperre (Abb. 22/Pos.

1) ausgestattet, welcher gedrückt werden muss,

bevor der Schalthebel (Abb. 22/Pos. 2) gedrückt werden kann. Die Startzeit des Gerätes kann eini- ge Sekunden betragen. Wird der Schalthebel los- gelassen schaltet sich der Vertikutierer ab. Führen Sie diesen Vorgang einige Male durch, damit Sie sicher sind, dass Ihr Gerät korrekt funktioniert. Ziehen Sie immer den Sicherheitsstecker bevor Sie Einstellungen, Reparatur-, Wartungs- oder Reinigungsarbeiten am Gerät vornehmen. Ver- gewissern Sie sich, dass sich die Messerwalze nicht dreht. Gefahr! Öff nen Sie die Auswurfklappe nie, wenn der Mo- tor noch läuft. Die umlaufende Messerwalze kann zu Verletzungen führen. Befestigen Sie die Aus- wurfklappe immer sorgfältig. Sie wird durch die Zugfeder in die „Zu“- Position zurückgeklappt! Der durch die Führungsholme gegebene Sicher- heitsabstand zwischen Gehäuse und Benutzer ist stets einzuhalten. Beim Vertikutieren und Fahrt- richtungsänderungen an Böschungen und Hän- gen ist besondere Vorsicht geboten. Achten Sie auf einen sicheren Stand, tragen Sie Schuhe mit rutschfesten, griffi gen Sohlen und lange Hosen. Vertikutieren Sie immer quer zum Hang. Hänge über 15 Grad Schräge dürfen mit dem Vertiku- tierer aus Sicherheitsgründen nicht vertikutiert werden. Üben Sie besondere Vorsicht beim Rückwärtsbe- wegen und beim Ziehen des Vertikutierers, Stol- pergefahr! Hinweise zum richtigen Vertikutieren Beim Vertikutieren wird eine überlappende Ar- beitsweise empfohlen. Zur Erzielung eines sauberen Vertikutierbildes den Vertikutierer in möglichst geraden Bahnen führen. Dabei sollten sich diese Bahnen immer um einige Zentimeter überlappen, damit keine Streifen übrig bleiben. Sollten Sie den optional erhältlichen Fangsack verwenden, so muss dieser entleert werden, so- bald während des Vertikutierens Grasreste liegen bleiben. Gefahr! Vor dem Abnehmen des Fangsackes den Motor abschalten und den Stillstand der Messerwalze abwarten! Anl_GE_SA_36_35_Li_SPK13.indb 12Anl_GE_SA_36_35_Li_SPK13.indb 12 17.02.2022 15:08:3917.02.2022 15:08:39D

Zum Aushängen des Fangsackes, Auswurfklappe mit einer Hand anheben, und mit der anderen Hand Fangsack entnehmen! Wie oft vertikutiert werden soll, hängt grundsätz- lich vom Graswuchs des Rasens und der Härte des Bodens ab. Die Unterseite des Vertikutierer- gehäuses sauber halten und Erd- und Grasab- lagerungen unbedingt entfernen. Ablagerungen erschweren den Startvorgang und beeinträch- tigen die Vertikutierqualität. An Hängen ist die Vertikutierbahn quer zum Hang zu legen. Bevor irgendwelche Kontrollen der Messerwalze durch- geführt werden, Motor abstellen. Gefahr! Die Messerwalze dreht nach dem Ausschalten des Motors noch einige Sekunden weiter. Versuchen Sie nie, die Messerwalze zu stoppen. Falls die in Bewegung befi ndliche Messerwalze auf einen Gegenstand schlägt, den Vertikutierer abschalten und warten bis die Messerwalze vollkommen still steht. Kontrollieren Sie anschließend den Zustand der Messerwalze. Falls diese beschädigt ist muss sie ausgewechselt werden (siehe 7.3). Hinweise zum richtigen Lüften mit der optio- nal erhältlichen Lüfterwalze. Beim Lüften ist die Arbeitsweise der des Vertiku- tierens identisch. Beachten Sie deshalb die vorstehenden Arbeits- und Sicherheitshinweise.

7. Reinigung, Wartung und

Ersatzteilbestellung Gefahr! Ziehen Sie immer den Sicherheitsstecker bevor Sie Einstellungen, Reparatur-, Wartungs- oder Reinigungsarbeiten am Gerät vornehmen. Ver- gewissern Sie sich, dass sich die Messerwalze nicht dreht.

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutz- frei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Ver- wenden Sie keine Reinigungs- oder Lösungs- mittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elek- trogerät erhöht das Risiko eines elektrischen Schlages.

Eine abgenutzte oder beschädigte Messer- walze sollte man vom autorisierten Fachmann austauschen lassen (siehe Adresse auf der Garantieurkunde).

Sorgen Sie dafür, dass alle Befestigungsele- mente (Schrauben, Mutter usw.) stets fest angezogen sind, so dass Sie mit dem Vertiku- tierer sicher arbeiten können.

Lagern Sie Ihren Vertikutierer in einem trocke- nen Raum.

Für eine lange Lebensdauer sollten alle Schraubteile sowie die Räder und Achsen gereinigt und anschließend geölt werden.

Die regelmäßige Pflege des Vertikutierers sichert nicht nur seine Haltbarkeit und Leis- tungsfähigkeit, sondern trägt auch zu einem sorgfältigen und einfachen Vertikutieren Ihres Rasens bei.

Zum Saisonende führen Sie eine allgemeine Kontrolle des Vertikutierers durch und entfer- nen alle angesammelten Rückstände. Vor je- dem Saisonstart den Zustand des Vertikutie- rers unbedingt überprüfen. Wenden Sie sich bei Reparaturen an unsere Kundendienststel- le (siehe Adresse auf der Garantieurkunde). Zur platzsparenden Lagerung besitzt der Schub- bügel eine P-Stellung (Abb. 15). Um in diese Position zu gelangen ist es nötig die Schnell- spannhebel ca. 3 Umdrehungen zu lösen, da für die Parkposition eine erhöhte Arretierung vorge- sehen ist. In dieser Stellung kann der Vertikutierer platzsparend in eine Ecke geschoben werden (Abb. 23). Achten Sie beim Zurücksetzen in die Arbeitspo- sition darauf, den Schnellspannhebel wieder um die 3 Umdrehungen fester zu ziehen! Anl_GE_SA_36_35_Li_SPK13.indb 13Anl_GE_SA_36_35_Li_SPK13.indb 13 17.02.2022 15:08:3917.02.2022 15:08:39D

7.3 Wechseln der Walze (siehe Bild 24-27)

Unbedingt Handschuhe tragen! Verwenden Sie nur originale Walzen, da andern- falls Funktionen und Sicherheit unter Umständen nicht gewährleistet sind. Zum Wechseln der Vertikutiererwalze bzw. der Lüfterwalze gehen Sie wie folgt vor: Schieben Sie die Verriegelung der Walze nach hinten. Heben Sie die Walz an diesem Ende an und zie- hen Sie sie in Pfeilrichtung heraus (Bild 25 + 26). Schieben Sie die neue Walze entgegengesetzt wieder auf den Antriebsvierkant. Drücken Sie anschließend die Fixierung der Walze (Bild 27) nach unten. Fetten Sie den Antriebsvierkant von Zeit zu Zeit um ein leichtes Wechseln der Walzen sicherzu- stellen. Bei ungünstiger Stellung der Messerwalze kann das äußere Messer durch das Gehäuse blockiert werden. Drehen Sie in diesem Fall die Walze um eine halbe Umdrehung weiter!

7.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden:

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.Einhell-Service.com Ersatzmesserwalze Art.-Nr.: 34.059.62 Ersatzlüfterwalze Art.-Nr.: 34.059.61 Optionaler Fangkorb Art.-Nr.: 34.059.60

8. Lagerung und Transport

Lagerung Lagern Sie das Gerät und dessen Zubehör an ei- nem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort. Die optimale Lager- temperatur liegt zwischen 5 ˚C und 30 ˚C. Bewah- ren Sie das Gerät in der Originalverpackung auf. Transport

Schalten Sie das Gerät aus und ziehen Sie den Sicherheitsstecker bevor Sie dieses transportieren.

Bringen Sie, falls vorhanden, Transport- schutzvorrichtungen an.

Schützen Sie das Gerät gegen Schäden und starke Vibrationen, die insbesondere beim Transport in Fahrzeugen auftreten.

Sichern Sie das Gerät gegen Verrutschen und Kippen.

Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen. Anl_GE_SA_36_35_Li_SPK13.indb 14Anl_GE_SA_36_35_Li_SPK13.indb 14 17.02.2022 15:08:4017.02.2022 15:08:40D

10. Anzeige Ladegerät

Anzeigestatus Bedeutung und Maßnahme Rote LED Grüne LED Aus Blinkt Betriebsbereitschaft Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät An Aus Laden Das Ladegerät lädt den Akku im Schnellladebetrieb. Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät. Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen Ladezeiten von den angegebenen Ladezeiten etwas abweichen. Aus An Der Akku ist aufgeladen und einsatzbereit. (READY TO GO) Danach wird bis zur vollständigen Ladung auf eine Schonladung um- geschaltet. Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät. Maßnahme: Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade- gerät vom Netz. Blinkt Aus Anpassungsladung Das Ladegerät befi ndet sich im Modus für schonende Ladung. Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen und benötigt mehr Zeit. Dies kann folgende Ursachen haben: - Akku wurde sehr lange Zeit nicht mehr geladen. - Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und 45° C. Maßnahme: Warten Sie bis der Ladevorgang abgeschlossen ist, der Akku kann trotzdem weiter geladen werden. Blinkt Blinkt Fehler Ladevorgang ist nicht mehr möglich. Der Akku ist defekt. Maßnahme: Ein defekter Akku darf nicht mehr geladen werden. Entnehmen Sie den Akku aus dem Ladegerät. An An Temperaturstörung Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt (unter 0° C) Maßnahme: Entnehmen Sie den Akku und bewahren Sie diesen 1 Tag bei Raumtemperatur (ca. 20° C) auf. Anl_GE_SA_36_35_Li_SPK13.indb 15Anl_GE_SA_36_35_Li_SPK13.indb 15 17.02.2022 15:08:4017.02.2022 15:08:40D

Störung Mögliche Ursache Behebung Motor läuft nicht an a) Innere Anschlüsse gelöst b) Einschaltsperre defekt c) Vertikutierergehäuse ver- stopft d) Sicherheitsstecker nicht einge- steckt e) Akku nicht korrekt einge- steckt a) durch Kundendienstwerkstatt b) durch Kundendienstwerkstatt c) eventuell Vertikutierertiefe ändern; Gehäuse reinigen, damit die Mes- serwalze frei läuft d) Sicherheitsstecker einstecken (s. 6.) e) Akku entfernen, neu einstecken (s. 5.) Motorleistung lässt nach a) Zu harter Boden b) Vertikutierergehäuse verstopft c) Messer stark abgenutzt a) Vertikutiertiefe korrigieren b) Gehäuse reinigen c) Messer auswechseln Unsauber Vertiku- tiert a) Messer abgenutzt b) Falsche Vertikutiertiefe a) Messer auswechseln b) Vertikutiertiefe korrigieren Motor läuft, Messer- walze dreht sich nicht a) Zahnriemen gerissen a) durch Kundendienstwerkstatt Achtung! Um den Motor zu schützen, ist dieser mit einem Thermoschalter ausgestattet, der bei Überlastung abschaltet und nach einer kurzen Abkühlphase wieder automatisch einschaltet! Anl_GE_SA_36_35_Li_SPK13.indb 16Anl_GE_SA_36_35_Li_SPK13.indb 16 17.02.2022 15:08:4017.02.2022 15:08:40D

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt- schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. Bitte beachten Sie bei der Entsorgung, dass Akkus und Leuchtmittel (z. B. Glühbirne) dem Gerät ent- nommen werden. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig. Technische Änderungen vorbehalten Anl_GE_SA_36_35_Li_SPK13.indb 17Anl_GE_SA_36_35_Li_SPK13.indb 17 17.02.2022 15:08:4117.02.2022 15:08:41D

Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Kategorie Beispiel Verschleißteile* Keilriemen, Walze, Akku Verbrauchsmaterial/ Verbrauchsteile* Fehlteile

• nicht zwingend im Lieferumfang enthalten! Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu- melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:
