| Terméktípus | Vezeték nélküli gyeplevegőztető és szellőztető |
| Márka | Einhell |
| Modell | GESA 3635 Li |
| Tápellátás feszültsége | 36 V (egyenáram) |
| Akkumulátor típusa | Li-Ion Power X-Change (nem tartozék) |
| Munkaszélesség | 35 cm |
| Kések száma (gyeplevegőztető) | 16 |
| Fogak száma (szellőztető) | 24 |
| Mélységállítás | +3 / -3 / -6 / -9 mm |
| Üresjárati fordulatszám | 3300 1/perc |
| Súly | 10,6 kg |
| Hangnyomásszint | 81 dB(A) |
| Garantált hangteljesítményszint | 94 dB(A) |
| Rezgés a kormánynál (max.) | 5,6 m/s² |
| Védettségi fokozat | IPX1 |
| Védelmi kategória | III |
| Fő funkciók | Gyep levegőztetése és szellőztetése |
| Karbantartás és tisztítás | Minden használat után nedves ruhával tisztítani; a mozgó alkatrészeket rendszeresen olajozni; a hengert kopás esetén kicserélni |
| Biztonság | Indításretesz; biztonsági érintkező csatlakozó; automatikus motorleállás túlterhelés esetén |
| Pótalkatrészek és javíthatóság | Cserealkatrészek elérhetők (henger, gyűjtőkosár); Einhell vevőszolgálat |
| Általános információk | Akkumulátor és töltő nélkül szállítva; csak Power X-Change akkumulátorokkal használható; kizárólag háztartási használatra |
Gyakran ismételt kérdések - GESA 3635 Li EINHELL
Felhasználói kérdések a következőről GESA 3635 Li EINHELL
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Elektromos fűnyíró PDF formátumban ingyenesen! Találja meg kézikönyvét GESA 3635 Li - EINHELL és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. GESA 3635 Li márka EINHELL.
HASZNÁLATI ÚTMUTATÓ GESA 3635 Li EINHELL
H Eredeti használati utasítás Akkus-vertikulátor
- Akumulátor
- Nabíjačka
2.2 Objem dodávky
• nabíjačku
• a akumulátor

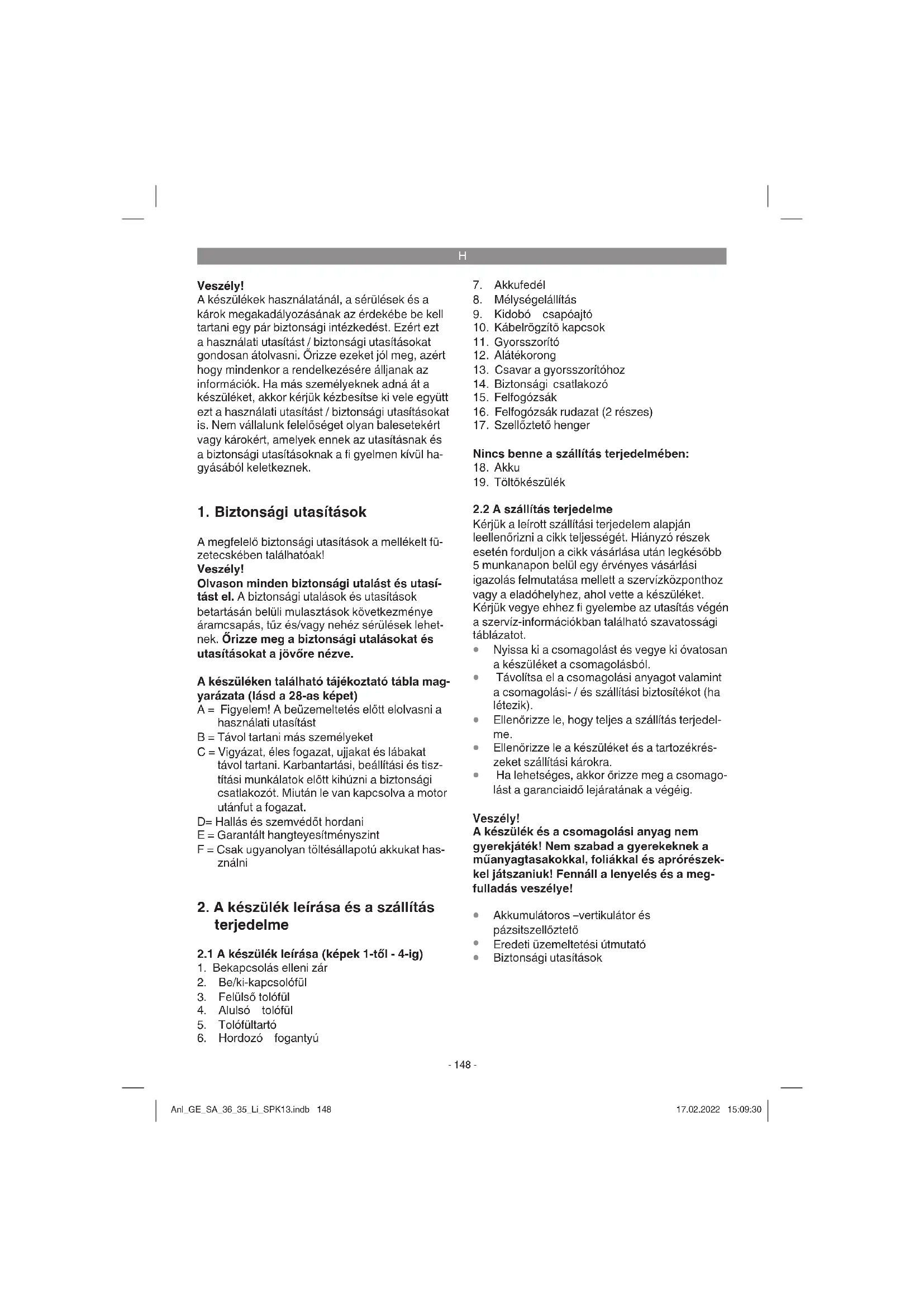

A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Örizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.
1. Biztonsági utasítások
A megfelelő biztonsági utasítások a mellékelt füzetecskében találhatóak!
Veszély!
Olvason minden biztonsági utalást és utasítást el. A biztonsági utalások és utasítások betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehetnek. Órizze meg a biztonsági utalásokat és utasításokat a jövőre nézve.
A készüléken található tájékoztató tábla magyarázata (lásd a 28-as képet)
A = Figyelem! A beüzemeltetés elött elolvasni a használati utasítást
B = Távol tartani más személyeket
C = Vigyázat, éles fogazat, ujjakat és lábakat távol tartani. Karbantartási, beállítási és tisz-títási munkálatok előtt kihúzni a biztonsági csatlakozót. Miután le van kapcsolva a motor utánfut a fogazat.
D= Hallás és szemvédöt hordani
E = Garantált hangteyesítményszint
F = Csak ugyanolyan töltésállapotú akkukat használni
2. A készülék leírása és a szállítás terjedelme
2.1 A készülék leírása (képek 1-től - 4-ig)
- Bekapcsolás elleni zár
- Be/ki-kapcsolófül
- Felülsö tolófül
- Alulsó tolófül
- Tolófültartó
-
Hordozó fogantyú
-
Akkufedél
- Mélységelállítás
- Kidobó csapóajtó
- Kábelrögzítő kapcsok
- Gyorsszorító
- Alátékorong
- Csavar a gyorsszorítóhoz
- Biztonsági csatlakozó
- Felfogózsák
- Felfogózsák rudazat (2 részes)
- Szellöztető henger
Nincs benne a szállítás terjedelmében:
- Akku
- Töltőkészülék
2.2 A szállítás terjedelme
Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez fi gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.
- Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.
- Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).
- Ellenőrizze le, hogy teljes a szállítás terjedelme.
- Ellenőrizze le a készüléket és a tartozékrészeket szállítási károkra.
- Ha lehetséges, akkor örizze meg a csomagolást a garanciaidő lejáratának a végéig.
Veszély!
A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!
- Akkumulátoros –vertikulátor és pázsitszellöztető
• Eredeti üzemeltetési útmutató
• Biztonsági utasítások
H
3. Rendeltetésszerűi használat
A készülék a vertikulátori alapfelszereltségében, házi- és hobbykerti privát használatra alkalmas. A vertikulátorhengerrel győkerestől ki lesz szakítva a moha és a gaz a talajból és a talaj fel lesz lazítva. Ezáltal a fű jobban fel tudja venni a tápanyagokat és meg lesz tisztítva. A pázsit vertikulálását ajánljuk tavasszal (áprilisban) és összel (októberben) elvégezni.
A szellöztető hengerrel egy pár fogással át lehet szerelni a készüléket egy pázsitszellöztetőre. A szellöztetőhengerrel a pázsit felülete fel lesz karcolva, ezátal jobban le tud folyni a víz és megkönnyebül az oxigénfelvétel. Az egész növési periódus ideje alatt szükséglet szerint szellözetetni.
Olyan vertikulálót tekintünk házi- és hobbykertinek, amelyeknek az évi használata rendszeresen nem haladja meg a 10 órát és elsősorban a fü- és pázsítfelületek ápolására vannak használva, nem pedig a nyilvános parkositott területekre, parkokra, sporthelyekre valamint a mező- és az erdőgazdaságban.
A vertikuláló rendeltetés szerüi haszálatának a feltétele, a gyártó által mellékelt használati utasításnak a betartása. A használati utasítás az üzemi-, karbantartási- és gondozási feltételeket is tartalmazza.
Figyelmeztetés! A használó testi veszélyezte- tése miatt nem szabad a vertikulálót rotációs szárzúzóként használni az ágak és a sövénydarab- bok eldarabolásánál. Továbbá nem szabad a ver- tikulálót motorkapaként használni és nem szabad használni a talajemelkedés elegyengetéséhez, mint például vakondtúrásnál.
Biztonsági okokból nem szabad a vertikulátort más munkaszerszámoknak és bármilyen fajta szerszámkészleteknek a meghajtóaggregátumaként használni, kivéve ha ezek a gyártó által kifejezetten engedélyezve vannak.
A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.
Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézmüipari
vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van használva.
4. Technikai adatok
Üresjárati fordulatszám: 3300/perc
Védelmi osztály: ....III
Feszültség: 36 V d. c.
Munkaszélesség: 35 cm
A kések száma: 16 darab
A karmok száma: 24 darab
Mélységelállítás: +3 / -3 / -6 / -9 mm
Hangnyomásszint L_pA : 81 dB(A)
Bizonytalanság K 3 dB
Hangteljesítményszint L_WA : 92,2 dB(A)
Garantált hangtelyesítményszint L_WA ..... 94 dB(A)
Bizonytalanság K: 2,03 dB
Vibráció a nyélen max: 5,6 m/s ^2
Bizonytalanság K 2,2 m/s²
Védelmi rendszer: IPX1
Súly 10,6 kg
Veszély!
Zaj és vibrálás
A zaj és a vibrálási értékek az EN ISO 3744, EN ISO 11201, ISO 11094 és az EN ISO 20643 normáknak megfelelően lettek mérve.
Figyelem!
A készülék akkuk és töltőkészülék nélkül lesz leszállítva és csak a Power X-Change szeriai Li-Ion akkukkal szabad használni!
A Power X-Change szeriának a Li-Ion akkujait csak a Power X-Charger-el szabad tölteni.
Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!
Csak kifogástalan készülékeket használni.
- A készüléket rendszeresen karbantartani és megtisztítani.
- Illessze a munkamódját a készülékhez.
• Ne terhelje túl a készüléket.
- Hagyja adott esetben leellenőrizni a készüléket.
- Kapcsolja ki a készüléket, ha nem használja.
• Hordjonkesztyüket.
H
Vigyázat!
Fennmaradt rizikók
Akkor is ha előírás szerint kezeli az elektromos szerszámot, mégis maradnak fennmaradó rizikók. Ennek az elektromos szerszámnak az építésmódjával és kivitelézésével kapcsolatban a következő veszélyek léphetnek fel:
- Hallás károsodás, ha nem visel megfelelő zajcsökkentő fülvédőt.
- Egészségi károk, amelyek a kéz-kar-rezgésekből adódnak, ha a készülék hosszabb ideig használva lesz, vagy ha nem lesz szabályszerűen vezetve és karbantartva.
Vigyázat! Ez a készülék az üzeme ideje alatt elektromágneses teret hoz létre. Ez a tér bizonyos körülmények közt befolyásolhatja az aktív és a passzív orvosi implantátumokat. A komoly és halálos sérülések veszélyének a lecsökkentéséhez, azt ajánljuk, hogy orvosi implantátumokkal rendelkező személyek a készülék kezelése előtt konzultálják az orvosukat vagy az orvosi implantátum gyártóját.
5. Üzembevétel előtt
Figyelem!
A készülék akkuk és töltőkészülék nélkül lesz leszállítva és csak a Power X-Change szeriai Li-Ion akkukkal szabad használni!
A Power X-Change szeriának a Li-Ion akkujait csak a Power X-Charger-el szabad tölteni.
Figyelmeztetés!
Mindig kihúzni a biztonsági csatlakozót, mielött a készüléken beállításokat, javításokat, karbantartási vagy tisztítási munkákat végezne el.
A vertikuláló szállításkor szét van szerelve. A komplett tolófülnek a vertikuláló használata előtt már fel kell szerelve lennie.
Kövesse lépésről lépésre a használti utasítást és igazódjon a képek szerint, azért hogy egyszerübb legyen Önnek az összeszerelés.
A tolófültartó felszerelése
(lásd az 5-ös és a 6-os képet)
- Eltávolítani a gyorsszorítókart (5-ös ábra/poz. 11) és az alátétkorongot (5-ös ábra/poz. 12).
• Rátolni a tolófültartót (5-ös ábra/poz. 5) a
rögzítőcsavarra. Ügyeljen arra, hogy a cső görbülete (6-os ábra/poz. A) a külső oldalon legyen.
- Most ismét feltenni az alátétkorongot és feszesre húzni a gyorsszorítókarral.
Mind a két tolófültartónál ugyanazat a döntésszöget kell beállítani.
Az alulsó tolófül felszerelése (lásd a 7-es képet)
- Az alulsó tolófület (7-es ábra/poz. 4) rá kell tolni a tolófültartóra.
A csöveket a mellékelt csavarokkal (7-es ábra/poz. 13), az alátékorongokkal (7-es ábra/poz. 12) és a gyorsszorítókarral (7-es ábra/poz. 11) összecsavarozni egymással.
A felülső tolófül felszerelése (lásd a képeket 8-tol 10-ig)
A felülsö tolófülön (8-as ábra/ poz. 3) egymás alatt 2 lyuk található amelyek a tolófül kiegészítő magassági illesztését teszik lehetővé.
- A felülső tolófület (8-as ábra/poz. 3) úgy odahelyezni, hogy a felülső tolófül lyukai megegyezenek az alulsó tolófül lyukaival.
- A csöveket a mellékelt csavarokkal (8-as ábra/poz. 13), az alátékorongokkal (8-as ábra/poz. 12) és a gyorsszorítókarral (8-as ábra/poz. 11) összecsavarozni egymással.
- A mellékelt kábeltartókkal (9-es ábra/poz. 10) felerősíteni a tolófül csöveire a kábelt, úgy hogy garantálva legyen a kidobáló csapóajtónak a nyitása és a zárása (10-es kép/poz. 10).
Kérjük ügyeljen arra, hogy a kidobáló csapóajtó könnyen nyitható és zárható legyen!
Az opcionális felfogó kosár felszerelése (lásd a 11-től - 14-ig levő képeket)
- Egymásba tolni a két állványrészt (11-es ábra)
- Ráhúzni a felfogó kosarat a fémállványra (12-es ábra)
- Ráhúzni a gumihevedert a fémállványra (13-as ábra)
A felfogó kosárnak a vertikulátora történő beakasztásához az egyik kézzel meg kell emelni a kidobáló csapóajtót (14-es ábra/poz. 9) és a másik kézzel megfogni a felfogókosarat a fogantyúnál fogva és felülről beakasztani (14-es ábra).
H
Veszély!
A felfogókosár beakasztásához a motornak ki kell kapcsolva lennie és a késhengernek nem szabad forognia!
A nyélmagasság beállítása (lásd a 15-ös képet)
Eressze meg a vertikulálónak mind a két oldalán a gyorsszorítókart (15-ös ábra/poz. 11).
A nyélmagasságot a munka alatt az 1-es vagy a 2-es pozícióba (15-ös ábra) szabad beállítani. Húzza ismét feszesre a gyorsfeszítőkart. Mind a két oldalon ugyanazat a döntésszőget kell beállítani.
A vertikulálómélység beállítása (lásd a 16-os képet)
A vertikulálómélység az elállító mechanizmus által lesz beállítva. Ehhez a nyil irányába húzni a kart (lásd a 16-os ábrát) és a kívánt állásba (+3/-3/-6/-9) tenni. Ügyeljen a kar helyes beretszelésére!
+3 = hajtó- / vagy szállításállás +3 mm
-3 = vertikulálásmélység -3 mm
-6 = vertikulálásmélység -6 mm
-9 = vertikulálásmélység -9 mm
Az akku feltöltése (képek 17/19)
A készülék, akkuk és töltőkészülék nélkül lesz leszállítva!
- Kivenni az akku-csomagot a készülékből. Eh-hoz nyomni a reteszelő tasztert (19-es ábra/ poz. C).
-
Hasonlítsa össze, hogy a típustáblán megadott hálózati feszültség, megegyezik-e a fennálló hálózati feszültséggel. Dugja a töltőkészülék (19) hálózati csatlakozóját a dugaszoló aljzatba. A zöld LED elkezd pislogni.
-
Dugja a töltőkészülékre (19) az akkut (18).
-
„A töltökészülék kijelzése” alatti pontban egy táblázat található a töltökészüléken levő LED jelzések jelentéseivel.
A töltés ideje alatt valamennyire felmelegedhet az akku. De ez normális.
Ha az akku-csomag töltése nem lenne lehetséges, akkor kérjük vizsgálja meg,
- hogy a hálózati aljzatban van e hálózati feszültség
- hogy a töltökontaktusokon kifogástalan e a kontaktus.
Ha az akku-csomag töltése még mindig nem lehetséges, akkor kérjük,
• a töltőkészüléket
• és az akku-csomagot
a vevőszolgálatunkhoz beküldeni.
Egy szakszerű elküldéséhez kérjük kontaktálja a vevőszolgálatunkat vagy az eladó helyet, ahol vásárolta a készüléket.
Az akkuk ill. akkus készülékek elküldésénél vagy megsemmisítésénél vegye fi gyelembe, hogy rövidzárlat és tűz elkerüléséhez ezek külön külön legyenek műanyagtasakokban becsomagolva!
Az akku-csomag hosszú élettartamának az érdekében gondoskodnia kellene az akku-csomag időbeni újboli feltöltéséről. Ez minden esetben akkor szükséges, ha megállapítaná, hogy a készülék teljesítménye alábbhagy. Ne merítse ki sohasem teljesen az akku-csomagot. Ez az akku-csomag defektusához vezet!
Az akku beszerelése (képek 18-tól - 19-ig)
Nyissa ki az akkufedelet (18-as kép / poz. 7). Majd mind a két akkut a 19-es képen mutatottak szerint addig bedugni a befogókba amig az akkuk hallhatóan be nem reteszelnek.
Utasítás!
Csak egyforma töltésállpotú akkukat használni, ne kombináljon sohasem teli és félig töltött akku- kat egymással Mindig mind a két akkut egyszerre feltöltleni.
A gyengébb töltésállású akku határozza meg a készülék futási idejét. Az üzem előtt mindig mind a két akkunak teliesen fel kell töltve lennie.
A fedél lehajtása által bezárni az akkufedelet és ügyelni a helyes bereteszelésre.
Akku-kapacitás jelző (20-as kép)
Nyomja meg az akku-kapacitás jelző (20-as kép/ poz. A) kapcsolóját. Az akku-kapacitáskijelző (20-as kép/poz. B) a 3 LED által szignalizálja az akku töltésállapotát.
Mind a 3 LED világít:
Az akku teljesen fel van töltve.
2 vagy 1 LED világít:
Az akku elegendő fennmaradt töltéssel rendelkezik.
H
1 LED pislog:
Üres az akku, töltse fel az akkut.
Minden LED villog:
Alul van lépve az akku hömérséklete. Távolítsa el az akkut a készülékről és hagyja az akkut egy napig szobahömésrsekletnél lehülni. Ha újra fellép a hiba, akkor mélyre le lett merítve az akku és defektes. Távolítsa el az akkut a készülékről. Egy defektes akkut nem szabad többet használni ill. nem szabad többet tölteni.
6. Kezelés
Vigyázat!
A vertikuláló egy biztonsági kapcsolóval van felszerelve, azért hogy megakadályoza a jogosulatlan használatot. Közvetlenül a vertikulálónak az üzembevétele előtt betenni a biztonsági csatlakozót (21-es ábra / poz. 14) és minden megszakítás-nál vagy a munka befejezésénél ismét eltávolítani a biztonsági csatlakozót.
A vertikulátor akaratlan bekapcsolásának a megakadályozásához, a tolófül (22-es kép/poz. 3) egy bekapcsolási zárral van felszerelve (22-es kép/poz. 1), amelyet meg kell nyomni mielőtt meg lehetne nyomni a kapcsolókart (22-es kép/poz. 2). A készülék indulási ideje eltarthat egy pár másodpercig. Ha el lesz engedve ez a kapcsolókar, akkor kikapcsol a vertikulátor. Végezze egy párszor el ezt az eljárást, azért hogy biztos legyen benne, hogy a készülék helyesen működik. Mindig kihúzni a biztonsági csatlakozót, mielőtt a készüléken beállításokat, javításokat, karbantartási vagy tisz-títási munkákat végezne el. Győződjön meg arról, hogy nem forog tovább a késhenger.
Veszély!
Ne nyissa sohasem ki a kidobáló csapóajtót, ha még fut a motor. A forgó késhenger sérülésekhez vezethet. Erősítse mindig gondosan fel a kidobáló csapóajtót. A húzórugó által ez mindig visszacsapódik a „Be“ pozícióba! Állandóan be kell tartani a gépház és a kezelő között a vezetőnyél által megadott biztonsági távolságot. Különös óvatosság ajánlatos a vertikulálásnál és a cserjéknéli és lejtöknéli menetirányváltoztatásoknál. Ügyeljen egy biztos állásra, hordjon nem csüszós, tapadós talpú lábbelit és hosszú nadrágot. A lejtőhöz mindig keresztbe vertikulálni. 15 fokú ferdeségen felüli lejtőket biztonsági okokból nem szabad a vertikulálóval vertikulálni.
Legyen különösen óvatos a hátrafelé való mozgásnál és a vertikuláló húzásánál, megbotlás veszélye!
Utasítások a helyes vertikuláláshoz
A vertikulálásnál egy átfedő munkamódszer ajánlatos.
Egy tiszta vertikuláláskép elérése érdekében a vertikulálót lehetőleg egyenes pályákon vezetni. Ennél ezeknek a pályáknak lehetőleg mindig egy pár centiméterre fedniük kell egymást, azért hogy ne maradjonak csíkok hátra. Ha az opcionálisan kapható felfogózsákot használná, akkor ezt ki kell üríteni, ha a vertikulálás ideje alatt fűmaradékok maradnak fekve.
Veszély! A felfogózsák levétele előtt kikapcsolni a motort és megvárni a késhenger leállását!
A felfogózsák kiakasztásához az egyik kézzel me-gemelni a kidobáló csapóajtót és a másik kézzel kivenni a felfogózsákot!
Hogy milyen sürün legyen vertikulálva, az alapjában véve a pázsitnak a fűnövésétől és a talaj keménységétől függ. Tartsa a vertikulálógépház alsó oldalát mindig tisztán és okvetlenül eltávolítani a föld- és fűlerakodásokat. A lerakodások megnehezítik az indítasi folyamatot és befolyásolják a vertikulálásminőséget. A lejtőknél a vertikuláláspályát a lejtőhöz keresztbe kell fektetni. Mielött bármilyen ellenörzést végezne el a késhengeren, leállítani a motort.
Veszély!
A motor kikapcsolása után a késhenger még egy pár másodpercig utánfut. Ne próbálja sohasem meg a késhengert megállítani. Ha a mozgásban levő késhenger rácsapódik egy tárgyra, akkor kapcsolja ki a vertikulálót és várja meg amig a késhenger teljessen le nem áll. Ellenőrizze ezután le a késhenger állapotát. Ha az károsult lenne akkor ki kell cserélni (lásd a 7.3-et).
Utasítások az opcionálisan kapható szellőztető hengerrel való helyes szellőztetéshez.
A szellőztetésnél a munkamódszer identikus a vertikuláláséval. Vegye ezért figyelembe az előző munka és biztonsági utasításokat.
H
7. Tisztítás, karbantartás és pótalkatrész megrendelés
Veszély!
Mindig kihúzni a biztonsági csatlakozót, mielőtt a készüléken beállításokat, javításokat, karbantartási vagy tisztítási munkákat végezne el. Győződjön meg arról, hogy nem forog tovább a késhenger.
7.1 Tisztítás
- Tartsa a védőberendezéseket, szellőztető réseket és a gépházat annyira por- és piszokmentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sűritett levegővel.
- Ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.
A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerüljön víz a készülék belsejébe. A víz elektromos készülékbe való behatolása megnöveli az áramcsapás veszélyét.
7.2 Karbantartás
- Egy elhasznált vagy károsult késhengert egy felhatalmazott szakember által kell kicserél-tetni (lásd a garanciaokmányon levő címet).
Gondoskodjon arról, hogy minden rögzítőegység (csavarok, anyák stb.) mindig feszesen meg legyenek húzva, úgy hogy biztosan tudjon dolgozni a vertikulátorral.
• Tárolja a vertikulátorját egy száraz teremben. - Egy hosszú élettartam érdekébe minden csavarrészt valamint kereket és tengelyt meg kellene tisztítani és utánna pedig megolajozni.
- A vertikulátor rendszeres ápolása nem csak egy hosszú tartósságot és teljesítményképességet biztosít, hanem a pázsitjának a gondos és egyszerű vertikulálásához is hozzájárul.
- A szezon végén végezzen el a vertikulátoron egy általános kontrollt és távolítsa el az összegyült maradékokat. Minden szezonstart előtt okvetlenül leellenőrizni a vertikulátor állapotát. Javitások esetén forduljon a vevőszolgáltatási helyünkhoz (lásd a címet a garanciaokmányon).
A helyspórlós tároláshoz a tolófül egy P-állással rendelkezik (15-ös ábra). Ahhoz, hogy ebbe a po-zícióba kerüljön szükséges a gyorsfeszítőkarnak cca. 3 fordulattal való megeresztése, mivel a
parkoló pozicióhoz egy magasabb arretálás van elörelátva. Ebben az állásban a vertikulátort, helyspórlósan egy sarokba lehet tolni (23-as ábra). A munkapozícióba való visszatételnél ügyelni arra, hogy körülbelül 3 fordulattal ismét feszesebbre húzza a gyorsfeszítőkart.
7.3 A henger kicserélése (lásd a képeket 24-töl – 27-ig)
Okvetlenül kesztyüket hordani!
Csak originális hengereket használni, mert különben bizonyos körülmények között nincsennek garantálva a funkciók és a biztonság.
A vertikuláló hengernek ill. a szellőztető hengernek a cseréjéhez járjon a következő képpen el: tolja hátra a henger reteszelését.
A hengert ezen a végén megemelni és a nyílirány-ba kihúzni (25-ös + 26-os kép). Tolja ellenkezően ismét a meghajtónégyszögre az új tengelyt. Nyomja azután le a henger rögzítőjét (27-es kép). Időröl időre kenje be a meghajtónégyszöget, azért hogy biztosítva legyen a henger könnyű cseréje.
A késhenger kedvezötlen állásánál a gépház által blokkolva lehet a külső kés. Ebben az esetben a hengert egy fél fordulattal tovább fordítani!
7.4 A pótalkatrész megrendelése:
Pótalkatrész megrendésénél a következő adatokat kellene megadni:
• A készülék típusát
• A készülék cikk-számát
• A készülék ident- számát
A szükséges pótalkatrész pótalkatrész számát
Aktuális árak és inforációk a www.Einhell-Service.com alatt találhatóak.
Pótkéshenger cikk -szám: 34.059.62
Pótszellöztetöhenger cikk -szám: 34.059.61
Opcionális felfogó kosár cikk-szám: 34.059.60
8. Tárolás és szállítás
Tárolás
A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hömérséklet 5 °C és 30 °C között van. Az elektromos készüléket az eredeti csomagolásban örizni meg.
Szállítás
- Mielött szállítaná kapcsolja ki a készüléket és húzza ki a biztonsági csatlakozót.
- Ha léteznek, akkor szerelje fel a szállítási védőberendezéseket.
- Védje a készüléket károk és erős rezgések elöl, amelyek különösen a gépjárművekben történő szállításnál lépnek fel.
- Biztosítsa a készüléket elcsúszás és eldölés ellen.
9. Megsemmisítés és újrahasznosítás
A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémböl és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklödjön ütánna a köz-ségi önkormányzatnál.
H
10. A töltőkészülék kijelzése
| Kijelzési státusz | Jelentés és teendők | |
| Piros LED Zöld LED | ||
| Ki Pislog Üzemkészenlét | Rá van kapcsolva a töltökészülék a hálózatra és üzemkész, az akku nincs a töltökészülékben | |
| Be Ki Töltés | A töltökészülék a gyorstöltési üzemben tölti az akkut A megfelelő töltési idők direkt a töltökészüléken találhatóak.Utasítás! A fennálló akkutöltéstöl függöen valamennyire eltérhetnek a va- lódi töltési idők a megadott töltési időktől. | |
| Ki Be Az akku fel van töltve és használatra kész. (READY TO GO) | ||
| Azután a teljes feltöltésig kímélő töltésre kapcsol át.Hagyja ehhez az akkut körülbelül 15 percel tovább a töltökészüléken.Teendő:Távolítsa el az akkut a töltökészülékből. Válassza le a töltökészüléket a hálózatról. | ||
| Pislog Ki Alkalmazkodó töltés | ||
| A töltökészülék a kíméletes töltési módban van.Ennél az akku biztonsági okokból lassabban lesz töltve és több időre van szükség. Ennek a következőek lehetnek az okai:- Az akku nagyon hosszú ideig nem lett töltve.- Az akkuhőmérséklet nincs az ideális téren belül.Teendő:Várja meg amig le nem zárult a töltési folyamat, az akkut ennek ellenére tovább lehet tölteni. | ||
| Pislog Pislog | Hiba | Nem lehetséges tovább a töltési folyamat. Defektes az akku.Teendő:Egy defektes akkut nem szabad többet tölteni.Távolítsa el az akkut a töltökészülékből. |
| Be Be Hőmérsékletzavar | Túl forró az akku (például direkti napsugárzás) vagy túl hideg (0°C alatt)Teendő:Vegye ki az akkut és tárolja 1 napig szobahőmérsékletnél (cca. 20°C). | |
H
11. Hibakeresési terv
| Zavar Lehetséges okok Elhárítás | ||
| Nem indul a motor a) | meglazulva a belső csatlakozókb) Defektes a bekapcsolási zárc) Eldugulva a vertilkuláló gépháza | a)avevőszolgáltatási mühely általb) a vevőszolgáltatási mühely általc) esetleg megváltoztatni a vertikuláló mélységét, megtisztítani a gépházat, azért hogy a késhengerszabadon tudjon futnid) bedugni a biztonsági csatlakozóte) eltávolítani az akkut, újból bedugni (lásd az 5.). |
| d) nincs bedugva a biztonságicsatlakozóe) nincs helyesen bedugva az akku | ||
| Alábbhagy a motorteljesítmény | a) Túl kemény a talajb) Eldugulva a vertilkuláló gépháza | a) korrigálni a vertikuláló mélységetb) Megtisztítani a gépházat |
| c) Túl erössen el vannak kopva a kések | c) kicserélni a kést | |
| Nem tisztán vertikulált | a) elkopva a késb) rossz a vertikuláló mélység | a) kicserélni a késtb) korrigálni a vertikuláló mélységet |
| Motor fut, nem foroga késhenger | a) elszakadt az ékszíj a) a vevőszolgáltatási mühely álta | |
Figyelem! A motor védelmének érdekében, az egy hőkapcsolóval van felszerelve, mely egy túlterhelés esetén lekapcsol és egy rövid lehülési idő után autómatikusan bekapcsol!
H
Csak az EU-országoknak
Ne dobja az elektromos szerszámokat a háztartási hulladék közé!
Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyűjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz.
Recycling-alternatívák a visszaküldési felszólításhoz:
Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alternativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tartozékait és segítőeszközeit
Kérjük vegye figyelembe a megsemmisítésnél, hogy ki legyenek véve a készülékből az akkuk és a világító szerek (mint például villanykörte).
A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az Einhell Germany AG kihangsúlyozott beleegyezésével engedélyezett.
Technikai változtatások jogát fenntartva
H
Szervíz-információk
A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kéjrük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapcsolatban a rendelkezésére állnak.
Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.
| Kategória Példa | |
| Gyorsan kopó részek* Ékszíj, henger, akku | |
| Fogyóeszköz/ fogyórészek* | |
| Hiányzó részek |
* nincs okvetlenül a szállítás terjedelmében!
Hiányok vagy hibák esetén kérjük a hibaesetet a www.Einhell-Service.com alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:
- Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?
- Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?
- Az Ön véleménye szerint mi a készülék hibás működése (főtünet)? Írja le ezt a hibás működést.
H
Garanciaokmány
Tisztelt Vevő,
termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervizszolgáltatásunkhoz amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefonon is, az alul megadott szervizszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:
-
Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy természetes személyeknek, akik nem szánják ezt a terméket sem üzemserű sem egyébb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.
-
A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárítására vagy a készülék kicserélésére.
Kérjük vegye figyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.
- A szavatosságunk alol ki vannak véve:
- olyan károk a készüléken, amelyek az összeszerelési utasítás figyelmen kívül hagyása vagy amelyek a nem szakszerű felszerelés, a használati utasítás figyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok figyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek.
- károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre.
- károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.
-
A garancia időtartama 24 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvényes.
-
A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím alatt: www.Einhell-Service.com. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizonylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehetőség miatt ki vannak zárva a garnciateljesítmény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal visszakap egy megjavított vagy egy új készüléket.
Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garancia. Ehhez kérjük a készüléket a szervízcímünkre beküldeni.
Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira.
