Termék típusa	2 az 1-ben elektromos szellőztető és gereblyéző
Márka	Einhell
Modell	GESA 14351
Hálózati feszültség	230 V ~ 50 Hz
Felvett teljesítmény	1400 W
Üresjárati fordulatszám	3300 ford/perc
Munkaszélesség	35 cm
Kések száma (gereblyéző)	16
Fogak száma (szellőztető)	24
Mélységállítás	+3 / -3 / -6 / -9 mm
Súly	11,6 kg
Hangnyomásszint LpA	79,4 dB(A)
Hangteljesítményszint LWA	99,4 dB(A)
Rezgés (kéz-kar)	6,0 m/s²
Védelmi kategória	II
Védelem típusa	IPX4
Gyűjtőkosár kapacitása	Nincs megadva (kb. 30 L becsült)
Kábel hossza	Kb. 10 m (nincs megadva, becslés)
Kopóalkatrészek	Trapézszíj, görgő (késhenger és szellőztető henger)
Pótalkatrészek hivatkozásai	Késhenger: 34.059.62, Szellőztető henger: 34.059.61, Gyűjtőkosár: 34.059.60
Használat	Otthoni és hobbikertek, max. 10 óra/év
Funkciók	Gereblyézés (moha és gyomok) és szellőztetés (felületi karcolás)
Biztonság	Kétállású kapcsoló, indítászár, automatikus leállítás a vezérlés elengedésekor
Karbantartás és tisztítás	Minden használat után tisztítsa meg, olajozza be a csavaros részeket, tárolja száraz helyen

Gyakran ismételt kérdések - GESA 14351 EINHELL

Hogyan állítsam be a gereblyézés mélységét a GESA 14351-en?

A mélységet a házon lévő kar segítségével állíthatja be. Húzza a kart a nyíl irányába, és állítsa a kívánt értékre: +3 mm (szállítás), -3 mm, -6 mm vagy -9 mm. Győződjön meg arról, hogy a kar megfelelően rögzül.

Hogyan cseréljem ki a hengert gereblyéző és szellőztető között?

Viseljen kesztyűt. Tolja hátra a henger reteszét, emelje fel a hengert ezen a végen, és vegye ki. Tolja az új hengert a hajtás négyszögére, majd engedje le a rögzítést. Ha a henger rosszul van elhelyezve, fordítsa el fél fordulattal tovább, hogy kioldódjon.

Mi a teendő, ha a motor nem indul?

Először ellenőrizze, van-e áram a konnektorban, és ellenőrizze a tápkábel állapotát. Ha a kábel sérült, cseréltesse ki szakemberrel. Ellenőrizze azt is, hogy a ház nincs-e eltömődve, ami blokkolhatja a görgőt. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az ügyfélszolgálattal.

Használhatok hosszabbítókábelt a fűnyíróval?

Igen, de a hosszabbító kábel H05RN-F típusú, 3 x 1,5 mm² keresztmetszetű és legfeljebb 50 m hosszú legyen a teljesítményveszteség elkerülése érdekében. Csak fröccsenés ellen védett gumicsatlakozóval és dugóval rendelkező kábeleket használjon.

Hogyan karbantartsam a készüléket használat után?

Tisztítsa meg a házat és a készülék alját nedves ruhával és egy kis szappannal. Ne használjon erős tisztítószereket. Rendszeresen olajozza be a csavaros részeket és a kerekeket. Tárolja a készüléket száraz helyen.

Hogyan ürítsem ki a gyűjtőkosarat?

Mielőtt kivenné a kosarat, kapcsolja ki a motort, és várja meg, amíg a görgő teljesen leáll. Emelje fel a kidobócsappantyút az egyik kezével, és vegye ki a kosarat a másikkal. Ürítse ki, majd helyezze vissza a csappantyú újbóli felemelésével.

Mi a teendő, ha a motor használat közben leáll?

A motor termikus kapcsolóval van felszerelve. Ha túlterhelődik, automatikusan leáll. Hagyja hűlni a készüléket néhány percig, majd indítsa újra. Ha a probléma továbbra is fennáll, csökkentse a munkamélységet, vagy tisztítsa meg a házat.

Milyen munkamélység javasolt az első gereblyézéshez?

Tavasszal az első gereblyézéshez kezdje -3 mm mélységgel. Ha a moha vastag, válthat -6 mm-re. Törékeny gyepen ne lépje túl a -9 mm-t. Ősszel szellőztessen -3 és -6 mm közötti mélységgel.

Hogyan tároljam a készüléket helytakarékosan?

A kormány P (parkoló) állásba hajtható. Lazítsa meg a gyorskioldó karokat kb. 3 fordulattal, hajtsa le a kormányt előre az ütközésig. A készülék ezután függőlegesen tárolható egy sarokban. A munkavégzéshez emelje fel a kormányt, és húzza meg a karokat.

Milyen biztonsági óvintézkedéseket kell betartani?

Mindig viseljen hallás- és szemvédőt, kesztyűt és csúszásmentes cipőt. Tartsa távol a gyermekeket és állatokat a munkaterülettől. Ne dolgozzon 15°-nál meredekebb lejtőkön. Minden karbantartás előtt húzza ki a dugót. Várja meg a görgő teljes leállását, mielőtt kiveszi a kosarat vagy karbantartást végez.

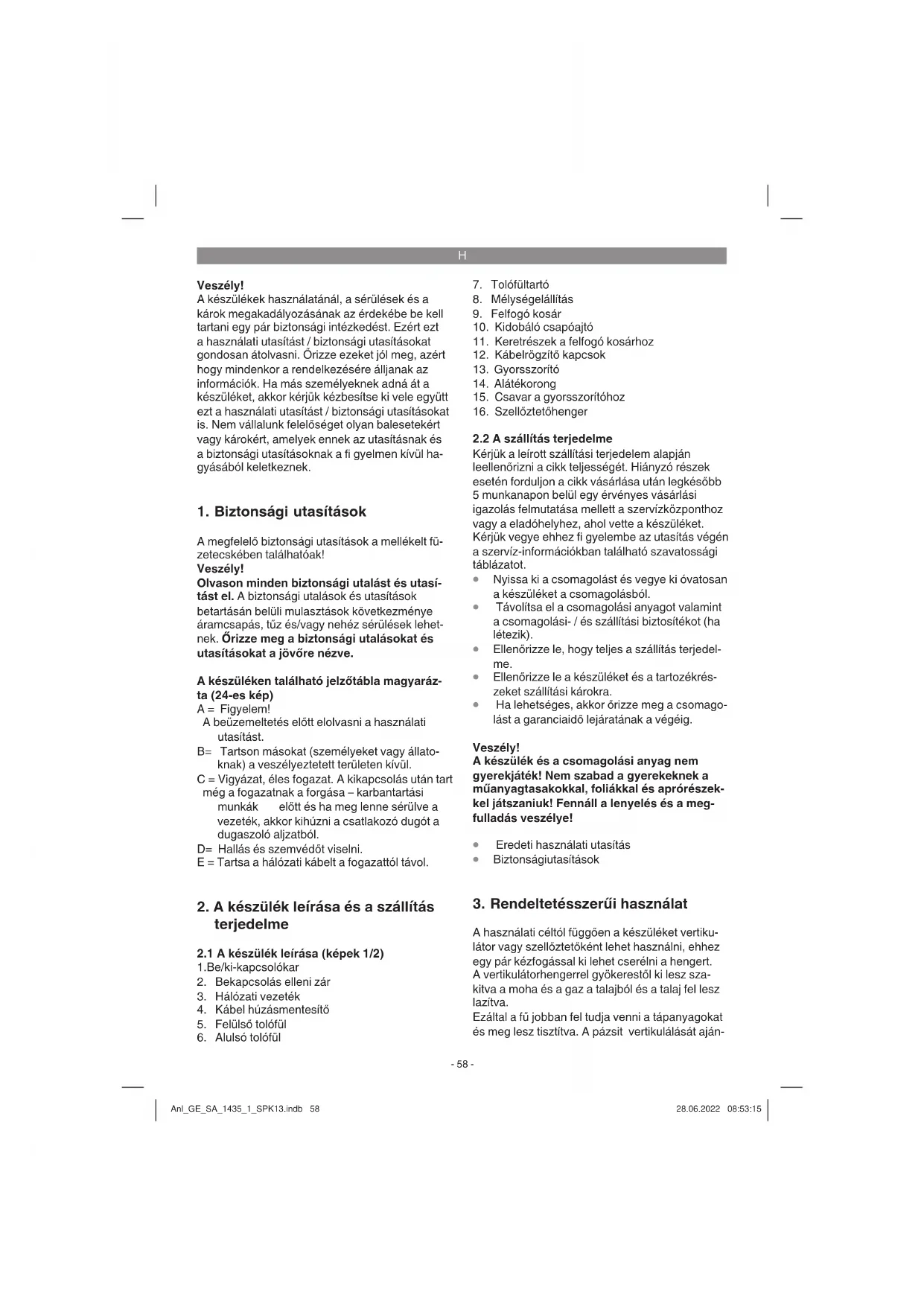

HASZNÁLATI ÚTMUTATÓ GESA 14351 EINHELL

H Eredeti használati utasítás Elektromos-vertikulátor / szellőztető

A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Örizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt füzetecskében találhatóak!

Veszély!

Olvason minden biztonsági utalást és utasítást el. A biztonsági utalások és utasítások betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehetnek. Órizze meg a biztonsági utalásokat és utasításokat a jövőre nézve.

A készüléken található jelzőtábla magyarázta (24-es kép)

A = Figyelem!

A beüzemeltetés előtt elolvasni a használati utasítást.

B= Tartson másokat (személyeket vagy állato-knak) a veszélyeztetett területen kívül.

C = Vigyázat, éles fogazat. A kikapcsolás után tart még a fogazatnak a forgása – karbantartási munkák elött és ha meg lenne sérülve a vezeték, akkor kihúzni a csatlakozó dugót a dugaszoló aljzatból.

D= Hallás és szemvédöt viselni.

E = Tartsa a hálózati kábelt a fogazattól távol.

2. A készülék leírása és a szállítás terjedelme

2.1 A készülék leírása (képek 1/2)

1. Be/ki-kapcsolókar
2. Bekapcsolás elleni zár
3. Hálózati vezeték
4. Kábel húzásmentesítő
5. Felülsö tolófül

6. Alulsó tolófül

7. Tolófültartó

8. Mélységelállítás
9. Felfogó kosár
10. Kidobáló csapóajtó
11. Keretrészek a felfogó kosárhoz
12. Kábelrögzítő kapcsok
13. Gyorsszorító
14. Alátékorong
15. Csavar a gyorsszorítóhoz
16. Szellöztetöhenger

2.2 A szállítás terjedelme

Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket.

Kérjük vegye ehhez fi gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.

• Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.
• Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).
• Ellenőrizze le, hogy teljes a szállítás terjedelme.
• Ellenőrizze le a készüléket és a tartozékrészeket szállítási károkra.
• Ha lehetséges, akkor örizze meg a csomagolást a garanciaidő lejáratának a végéig.

Veszély!

A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!

• Eredeti használati utasítás
• Biztonságiutasítások

3. Rendeltetésszerűi használat

A használati céltól függően a készüléket vertikulátor vagy szellöztetőként lehet használni, ehhez egy pár kézfogással ki lehet cserélni a hengert.

A vertikulátorhengerrel gyökerestöl ki lesz szakitva a moha és a gaz a talajból és a talaj fel lesz lazítva.

Ezáltal a fü jobban fel tudja venni a tápanyagokat és meg lesz tisztítva. A pázsit vertikulálását aján-

H

ljuk tavasszal (áprilisban) és összel (októberben) elvégezni.

A szellőztetőhengerrel a pázsit felülete fel lesz karcolva, ezátal jobban le tud folyni a víz és megkönnyebül az oxigénfelvétel. Az egész növési periódus ideje alatt szükséglet szerint szellőzetetni.

A vertikuláló, házi- és hobbykerti privát használatra alkalmas.

Olyan vertikulálót tekintünk házi- és hobbykertinek, amelyeknek az évi használata rendszeresen nem haladja meg a 10 órát és elsősorban a fű- és pázsitfelületek ápolására vannak használva, nem pedig a nyilvános parkosított területekre, parkokra, sporthelyekre valamint a mező- és az erdőgazdaságban.

A vertikuláló rendeltetés szerüi haszálatának a feltétele, a gyártó által mellékelt használati utasításnak a betartása. A használati utasítás az üzemi-, karbantartási- és gondozási feltételeket is tartalmazza.

A használó testi veszélyeztetése miatt nem szabad a vertikulálót rotációs szárzúzóként használni az ágak és a sövényszakaszok eldarabolásánál. Továbbá nem szabad a vertikulálót motorkapaként használni és nem szabad használni a talajemelkedés elegyengetéséhez, mint például vakondtúrásnál.

Biztonsági okokból nem szabad a vertikulátort más munkaszerszámoknak és bármilyen fajta szerszámkészleteknek a meghajtóaggregátumaként használni, kivéve ha ezek a gyártó által kifejezetten engedélyezve vannak.

A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.

Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van használva.

4. Technikai adatok

Hálózati feszültség: 230 V \~ 50Hz

Teljesítményfelvétel: 1400 W

Üresjárati fordulatszám: 3300/perc

Munkaszélesség: 35 cm

A kések száma: 16 darab

A karmok száma: 24

Mélységelállítás: +3 / -3 / -6 / -9 mm

Hangnyomásmérték L _pA : 79,4 dB(A)

Hangteljesítménymérték L_WA : ..... 99,4 dB(A)

Bizonytalanság K: 1,5 dB

Vibráció a nyélen: 6,0 m/8

Bizonytalanság K 2,4 m/s²

Érintésvédelmi osztály: ......II/ ☐

Védelmi rendszer: IPX4

Súly 11 kg

Veszély!

Zaj és vibrálás

A zaj és a vibrálási értékek az EN ISO 3744:

1995, EN ISO 11201: 1995 és az EN ISO 1033:

1995 normáknak megfelelően lettek mérve.

Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!

Csak kifogástalan készülékeket használni.
A készüléket rendszeresen karbantartani és megtisztítani.
- Illessze a munkamódját a készülékhez.
• Ne terhelje túl a készüléket.
- Hagyja adott esetben leellenőrizni a készüléket.
- Kapcsolja ki a készüléket, ha nem használja.
• Hordjonkesztyüket.

Vigyázat!

Fennmaradt rizikók

Akkor is ha előírás szerint kezeli az elektromos szerszámot, mégis maradnak fennmaradó rizikók. Ennek az elektromos szerszámnak az építésmódjával és kivitelézésével kapcsolatban a következő veszélyek léphetnek fel:

1. Hallás károsodás, ha nem visel megfelelő zajcsökkentő fülvédőt.
2. Egészségi károk, amelyek a kéz-kar-rezgésekből adódnak, ha a készülék hosszabb ideig használva lesz, vagy ha nem lesz szabályszerűen vezetve és karbantartva.

H

Vigyázat! Ez a készülék az üzeme ideje alatt elektromos teret hoz létre. Ez a tér bizonyos körülmények közt befolyásolhatja az aktiv és a passzív orvosi implantátumokat. A komoly és halálos sérülések veszélyének a lecsökkentéséhez, azt ajánljuk, hogy orvosi implantátumokkal rendelkező személyek a készülék kezelése előtt konzultálják az orvosukat vagy az orvosi implantátum gyártóját.

5. Beüzemeltetés előtt

Győződjön meg a rákapcsolás előtt arról, hogy a típustáblán megadott adatok megegyeznek a hálózati adatokkal.

Figyelmeztetés!

Húzza mindig ki a hálózati csatlakozót, mielőtt beállításokat végezne el a készüléken.

A vertikuláló szálításkor szét van szerelve. A felfogó kosárnak, a komplett tolófülnek valamint a hátsó kerekeknek a vertikuláló használata előtt már fel kell szerelve lenniük. Kövesse lépésről lépésre a használti utasítást és igazódjon a képek szerint, azért hogy egyszerűbb legyen Önnek az összeszerelés.

A tolófültartó felszerelése (lásd az 5-ös és 6-os képeket)

• Eltávolítani a gyorsszorítókart (5-ös ábra/poz. 13) és az alátétkorongot (5-ös ábra/poz. 15).
• Rátolni a tolófültartót (5-ös ábra/poz. 7) a rögzítőcsavarra. Ügyeljen arra, hogy a cső görbülete (6-os ábra/poz. A) a külső oldalon legyen.
• Most ismét feltenni az alátétkorongot és feszesre húzni a gyorsszorítókarral.

Mind a két tolófültartónál ugyanazat a döntésszöget kell beállítani.

Az alulsó tolófül felszerelése (lásd a 7-es képet)

• Az alulsó tolófület (7-es ábra/poz. 6) rá kell tolni a tolófültartóra. Ennél ne felejtse el elötte a húzásmentesítőt (7-es ábra/poz. 4) rátolni a csöre.
• A csöveket a mellékelt csavarokkal (7-es ábra/poz. 15), az alátékorongokkal (7-es ábra/poz. 14) és a gyorsszorítókarral (7-es ábra/poz. 13) összecsavarozni egymással.

A felülső tolófül felszerelése (lásd a képeket 8-tól – 10-ig)

A felülsö tolófülön (8-as ábra/ poz. 3) egymás alatt 2 lyuk található amelyek a tolófül kiegészítő magassági illesztését teszik lehetővé.
- Afelülső tolófület (8-as ábra/poz. 5) úgy odahelyezni, hogy a felülső tolófül lyukai megegyezenek az alulsó tolófül lyukaival.
A csöveket a mellékelt csavarokkal (8-as ábra/poz. 15), az alátékorongokkal (8-as ábra/poz. 14) és a gyorsszorítókarral (8-as ábra/poz. 13) összecsavarozni egymással.
- A mellékelt kábeltartókkal (9-es ábra/poz. 12) a tolófül csöveire felerősíteni a hálózati kábelt, úgy hogy garantálva legyen a kidobáló csapóajtónak a nyitása és a zárása (10-es kép/poz. 12).
Kérjük ügyeljen arra, hogy a kidobáló csapóajtó könnyen nyítható és zárható legyen!

A felfogó kosár felszerelése (lásd a 11-től - 14-ig levő képeket)

• Egymásba tolni a két állványrészt (11-es ábra)
• Ráhúzni a felfogó kosarat a fémállványra (12-es ábra)
  Ráhúzni a gumihevedert a fémállványra (13-as ábra)
  A felfogó kosárnak a vertikulátora történő beakasztáshoz az egyík kézzel meg kell emelni a kidobáló csapóajtót (14-es ábra/poz. 10) és a másik kézzel megfogni a felfogókosarat a fogantyúnál fogva és felülről beakasztani (14-es ábra).

Veszély!

A felfogókosár beakasztásához a motornak ki kell kapcsolva lennie és a késhengernek nem szabad forognia!

A nyélmagasság beállítása (lásd a 15-ös képet)

Eressze meg a vertikulálónak mind a két oldalán a gyorsszorítókart (15-ös ábra/poz. 13). A nyélmagasságot a munka alatt az 1-es vagy a 2-es pozícióba (15-ös ábra) szabad beállítani. Húzza ismét feszesre a gyorsfeszítókart.

Mind a két oldalon ugyanazat a döntésszöget kell beállítani.

H

A vertikulálómélység beállítása (lásd a 16-o képet)

A vertikulálómélység az elállító mechanizmus által lesz beállítva. Ehhez a nyil irányába húzni a kart (lásd a 16-os ábrát) és a kívánt állásba (+3/-3/-6/-9) tenni. Ügyeljen a kar helyes beretszelésére!

+3 = hajtó- / vagy szállításállás
-3 = vertikulálásmélység -3 mm
-6 = vertikulálásmélység -6 mm
-9 = vertikulálásmélység -9 mm

Villanybekötés

A készüléket minden 230 Volt váltakozóáramú lámpa dugaszoló aljzatra rá lehet kapcsolni. De csak egy földelt konnektor engedélyezett, amelynek a lebiztosításához egy 16A-i vezetéki-védőkapcsolót kell előre látni.

Azonkívül egy max. 30 mA –es hibaáramvédőberendezést (RCD) muszáj előkapcsolni!

Készülékcsatlakoztatási vezeték

Csak olyan készülékcsatlakoztatási vezetékeket használjon, amelyek nem károsultak. A készülékcsatlakoztatási vezetéknek nem szabad akármilyen hosszúnak lennie (max. 50m), mivel különben le lesz csökkentve a villanymotor teljesítménye. A készülékcsatlakoztatási vezeték átmérőjének legalább 3 x 1,5mm-nek kell lennie. A vertikuláló készülékcsatlakoztató vezetékein különösen sürün lépnek fel szigetelési károk. Ennek az okai, többek között:

• A vezetéken történő áthajtás általi vágási helyek
• zúzódási helyek, ha a készülékcsatlakozási vezeték ajtók és ablakok alatt van elvezetve
  • repedések az izoláció öregedése által
• Töréshelyek a készülék csatlakozásainak a szakszerűtlen felerősítése vagy vezetése által

A készülékcsatlakoztatási vezetékeknek legalább H05RN-F típusúnak és 3-eresnek kell lenniük. Elő van írva a típusmegnevezés rányomtatása a készülékcsatlakoztatási vezetékre. Csak megjelölt készülékcsatlakoztatási vezetékeket vásároljon! A készülékcsatlakoztatási vezetékeken levő dugónak és a csatlakoztatási dobozoknak gumiból kell lennie és fröccsenővizvédettnek.

A készülékcsatlakoztatási vezetéknek nem szabad akármilyen hosszúnak lennie. Hosszabb készülékcsatlakoztatási vezetékeknél nagyobb vezetékátmérőre van szükség. Rendszeresen le kell ellenőrizni a készülék csatlakoztatási vezetékeit és az összekötővezetékeit károkra.

Ügyeljen arra, hogy a vezetékek a vizsgálatnál le legyenek kapcsolva. Tekerje teljesen le a készülék csatlakoztatási vezetéket. A készülék csatlakoztatási vezeték bevezetéseit is ellenőrizze le megtörésekre a dugókon és a csatlakoztatási dobozokon.

6. Kezelés

Csatlakoztasa a készülék csatlakoztatási vezetékeit a hálózati csatlakozóra rá (17-es kép/ poz. A) és biztosítsa a csatlakoztatási vezetéket a húzásmentesítővel (17-es kép/poz. 4).

A vertikulátor akaratlan bekapcsolásának a megakadályozásához, a tolófül (18-as kép/poz. 5) egy kétpont kapcsolóval van felszerelve (18-as kép/poz. 2), amelyet meg kell nyomni mielött meg lehetne nyomni a kapcsolókart (18-as kép/poz. 1). Ha el lesz engedve ez a kapcsolókar, akkor kikapcsol a vertikulátor. Végezze egy párszor el ezt az eljárást, azért hogy biztos legyen benne, hogy a készülék helyesen működik. Mielött javításokat vagy karbantartási munkálatokat végezne el a készüléken, meg kell győződnie arról, hogy a késhenger nem forog és hogy a készülék le van választva a hálózatról.

Veszély!

Ne nyissa sohasem ki a kidobáló csapóajtót, ha még fut a motor. A forgó késhenger sérülésekhez vezethet. Erősítse mindig gondosan fel a kidobáló csapóajtót. A húzórugó által ez mindig viss-zacsapódik a „Be“ pozícióba!

Állandóan be kell tartani a gépház és a kezelő között a vezetönyél által megadott biztonsági távolságot. Különös óvatosság ajánlatos a vertikulálásnál és a cserjéknéli és lejtőknéli menetirányváltoztatásoknál. Ügyeljen egy biztos állásra, hordjon nem csúszós, tapadós talpú lábbelit és hosszú nadrágot.

A lejtőhöz mindig keresztbe vertikulálni. 15 fokú ferdeségen felüli lejtöket biztonsági okokból nem szabad a vertikulálóval vertikulálni. Legyen különösen óvatos a hátrafelé való mozgásnál és a vertikuláló húzásánál, megbotlás veszélye!

Utasítások a helyes vertikuláláshoz

A vertikulálásnál egy átfedő munkamódszer ajánlatos.

H

Egy tiszta vertikuláláskép elérése érdekében a vertikulálót lehetőleg egyenes pályákon vezetni. Ennél ezeknek a pályáknak lehetőleg mindig egy pár centiméterre fedniük kell egymást, azért hogy ne maradjonak csíkok hátra.

A felfogózsákot azonnal ki kell üríteni miután a vertikulálás közben fümaradékok maradnak fekve.

Veszély! A felfogózsák levétele előtt kikapcsolni a motort és megvárni a késhenger leállását!

A felfogózsák kiakasztásához az egyik kézzel me-gemelni a kidobáló csapóajtót és a másik kézzel kivenni a felfogózsákot!

Hogy milyen sürün legyen vertikulálva, az alapjában véve a pázsitnak a fűnövésétől és a talaj keménységétől függ. Tartsa a vertikulálógépház alsó oldalát mindig tisztán és okvetlenül eltávolítani a föld- és fülerakodásokat. A lerakodások megnehezítik az indítasi folyamatot és befolyásolják a vertikulálásminőséget. A lejtőknél a vertikuláláspályát a lejtőhöz keresztbe kell fektetni. Mielött bármilyen ellenőrzést végezne el a késhengeren, leállítani a motort.

Veszély!

A motor kikapcsolása után a késhenger még egy pár másodpercig utánfut. Ne próbálja sohasem meg a késhengert megállítani. Ha a mozgásban levő késhenger rácsapódik egy tárgyra, akkor kapcsolja ki a vertikulálót és várja meg amig a késhenger teljessen le nem áll. Ellenőrizze ezután le a késhenger állapotát. Ha károsult lenne akkor ki kell cserélni (lásd a 8.4-et). Fektesse a használt készülék csatlakoztatási vezetéket keresztkötésbe a használt dugaszoló aljzat elé a földre. A dugaszoló aljzattól illetve a kábeltól indulva vertikuláljon és ügyeljen arra, hogy a készülék csatlakoztatási vezetéke mindig a vertikulált pázsiton legyen, azért hogy ne tudja a vertiukláltató elgázolni a készülék csatlakoztatási vezetékét.

7. A hálózati csatlakozásvezeték kicserélése

Veszély!

Ha ennek a készüléknek a hálózatra csatlakoztató vezetéke megsérült, akkor ezt a gyártó vagy annak a vevőszolgáltatása, vagy egy hasonlóan szakképzett személy által ki kell cserélletni, azért hogy elkerülje a veszélyeztetéseket.

8. Tisztítás, karbantartás és pótalkatrészmegrendelés

Veszély!

Tisztítási munkák elött húzza ki a hálózati csatlakozót.

8.1 Tisztítás

• Tartsa a védőberendezéseket, szellőztető réseket és a gépházat annyira por- és piszokmentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sürített levegővel.
• Ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.
  A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Úgyeljen arra, hogy ne kerüljön viz a készülék belsejébe. A víz elektromos készülékbe való behatolása megnöveli az áramcsapás veszélyét.

8.2 Szénkefék

Tülságos szikraképződés esetén, ellenőriztesse le a szénkeféket egy villamossági szakember által.

Veszély! A szénkeféket csak egy villamossági szakember cserélheti ki.

8.3 Karbantartás

• Egy elhasznált vagy károsult késhengert egy felhatalmazott szakember által kell kicserél-tetni (A címet lásd a garanciaokmányon).
  Gondoskodjon arról, hogy minden rögzítőegység (csavarok, anyák stb.) mindig feszesen meg legyenek húzva, úgy hogy biztosan tudjon dolgozni a vertikulátorral.
  • Tárolja a vertikulátorját egy száraz teremben.
• Egy hosszú élettartam érdekében minden csavarrészt valamint kereket és tengelyt meg kellene tisztítani és utánna megolajozni.
• A vertikulátor rendszeres ápolása nem csak egy hosszú tartósságot és teljesítményképességet biztosít, hanem a pázsitjának a gondos és egyszerű vertikulálásához is hozzájárul.
• A szezon végén végezzen el a vertikulátoron egy általános kontrollt és távolítsa el az összegyült maradékokat. Minden szezonstart előtt okvetlenül leellenőrizni a vertikulátor állapotát. Javítások esetén forduljon a vevőszolgáltatási helyünkhoz (lásd a címet a garanciaokmányban).

H

Helyspórlós tároláshoz a tolófül egy P-állással rendelkezik (15-ös ábra). Ahhoz, hogy ebbe a pozícióba kerüljön szükséges a gyorsfeszítőkarnak cca. 3 fordulattal való megeresztése, mivel a parkoló pozícióhoz egy magasabb arretálás van előrelátva. Ebben az állásban a vertikulátort, helyspórlósan egy sarokba lehet tolni (19-es ábra). A munkapozícióba való visszatételnél ügyelni arra, hogy körülbelül 3 fordulattal ismét feszesebbre húzza a gyorsfeszítőkart.

8.4 A henger kicserélése (lásd a képeket 20 től – 23-ig)

Hordjon okvetlenül kesztyüket!

Csak originális hengereket használni, mert különben bizonyos körülmények között nincsennek garantálva a funkciók és a biztonság.

A vertikuláló hengernek ill. a szellőztető hengernek a cseréjéhez járjon a következő képpen el: tolja hátra a henger reteszelését.

A hengert ezen a végén megemelni és a nyílirányba kihúzni (21-ös + 22-os kép). Tolja ellenkezően ismét a meghajtónégyszögre az új tengelyt. Nyomja azután le a henger rögzítőjét (23-es kép). Időről időre kenje be a meghajtónégyszöget, azért hogy biztosítva legyen a henger könnyű cseréje.

A késhenger kedvezőtlen állásánál a gépház által blokkolva lehet a külső kés. Ebben az esetben a hengert egy fél fordulattal tovább fordítani!

8.5 A pótalkatrész megrendelése:

Pótalkatrész megrendésénél a következő adatokat kellene megadni:

• A készülék típusát
• A készülék cikk-számát
• A készülék ident- számát
- A szükséges pótalkatrész pótalkatrész számát

Aktuális árak és inforációk a www.Einhell-Service.com alatt találhatóak.

Pótkéshenger cikk -szám: 34.059.62

Pótszellöztetöhenger cikk -szám: 34.059.61

Opcionális felfogó kosár cikk-szám: 34.059.60

9. Megsemmisítés és újrahasznosítás

A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémböl és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a köz-ségi önkormányzatnál.

H

10. Hibakeresési terv

Hiba Lehetséges okok elháritásuk
Nem indul a motor	a) Nincs áram a dugóbanb) Defekt a kábelc) Defekt a kapcsoló dugó kombinációd) Kioldódott a csatlakozás a motoron vagy a kondenzátorone) Eldugulva a vertilkuláló gépháza	a)leellenőrizni a vezetéket és a biztosítékotb) leellenőriznic) a vevőszolgáltatásmühely általd) a vevőszolgáltatásmühely általe) esetleg megváltoztatni a vertikuláló mélységét, megtisztítani a gépházat, azért hogy a késhenger szabadon tudjon futni
Alábbhagy a motor-teljesítmény	a)Túlkeményatalajb) Eldugulva a vertilkuláló gépházac) Túl erőssen el vannak kopva a kések	a) korrigálni a vertikuláló mélységetb) Megtisztítani a gépházatc) kicserélni a kést
Nem tisztán verti- kulált	a)elkopvaakésb) rossz a vertikuláló mélység	a) kicserélni a késtb) korrigálni a vertikuláló mélységet
Motor fut, nem forog a késhenger	a) elszakadt az ékszíj a) a vevőszolgáltatásmühely által

Figyelem! A motor védelmének érdekében, az egy hökapcsolóval van felszerelve, mely egy túlterhelés esetén lekapcsol és egy rövid lehülési idő után autómatikusan bekapcsol!

H

Csak az EU-országoknak

Ne dobja az elektromos szerszámokat a háztartási hulladék közé!

Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyűjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz.

Recycling-alternatívák a visszaküldési felszólításhoz:

Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alternativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tartozékait és segítőeszközeit

Kérjük vegye figyelembe a megsemmisítésnél, hogy ki legyenek véve a készülékből az akkuk és a világító szerek (mint például villanykörte).

A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az Einhell Germany AG kihangsúlyozott beleegyezésével engedélyezett.

Technikai változtatások jogát fenntartva

H

Szervíz-információk

A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kéjrük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapcsolatban a rendelkezésére állnak.

Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.

Kategória Példa
Gyorsan kopó részek* Ékszíj, henger
Fogyóeszköz/ fogyórészek*
Hiányzó részek

* nincs okvetlenül a szállítás terjedelmében!

Hiányok vagy hibák esetén kérjük a hibaesetet a www.Einhell-Service.com alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

• Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?
• Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?
• Az Ön véleménye szerint mi a készülék hibás működése (főtünet)? Írja le ezt a hibás működést.

H

Garanciaokmány

Tisztelt Vevő,

termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervizszolgáltatásunkhoz amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefonon is, az alul megadott szervizszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy természetes személyeknek, akik nem szánják ezt a terméket sem üzemserű sem egyébb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárítására vagy a készülék kicserélésére.

Kérjük vegye figyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.

1. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás figyelmen kívül hagyása vagy amelyek a nem szakszerű felszerelés, a használati utasítás figyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok figyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek.

- károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre.

- károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.

1. A garancia időtartama 24 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvényes.

2. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím alatt: www.Einhell-Service.com. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizonylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehetőség miatt ki vannak zárva a garnciateljesítmény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal visszakap egy megjavított vagy egy új készüléket.

Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garancia. Ehhez kérjük a készüléket a szervízcímünkre beküldeni.

Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira.

P

Perigo!!
