Toote tüüp	2-in-1 elektriline skarifikaator ja õhutaja
Kaubamärk	Einhell
Mudel	GESA 14351
Võrgupinge	230 V ~ 50 Hz
Tarbitav võimsus	1400 W
Tühikäigu pöörlemiskiirus	3300 p/min
Töölaius	35 cm
Terade arv (skarifikaator)	16
Hammaste arv (õhutaja)	24
Sügavuse reguleerimine	+3 / -3 / -6 / -9 mm
Kaal	11,6 kg
Helirõhu tase LpA	79,4 dB(A)
Helivõimsuse tase LWA	99,4 dB(A)
Vibratsioon (käsi-käsivars)	6,0 m/s²
Kaitsetüüp	II
Kaitseaste	IPX4
Kogumiskorvi maht	Täpsustamata (hinnanguliselt umbes 30 L)
Kaabli pikkus	Umbes 10 m (täpsustamata, hinnang)
Kuluvad osad	Kiilrihm, rull (nugade silinder ja õhutaja)
Varuosade viitenumbrid	Nugade silinder: 34.059.62, Õhutaja silinder: 34.059.61, Kogumiskorv: 34.059.60
Kasutusala	Koduaedades ja vaba aja aianduses, max 10 h/aastas
Funktsioonid	Skarifitseerimine (sammal ja umbrohi) ja õhutamine (praakimine)
Ohutus	Kahe asendiga lüliti, käivitustõkis, automaatne seiskumine juhiku vabastamisel
Hooldus ja puhastamine	Puhastada pärast iga kasutust, õlitada kruviosad, hoida kuivas

Korduma kippuvad küsimused - GESA 14351 EINHELL

Kuidas reguleerida skarifitseerimissügavust GESA 14351-l?

Sügavust reguleeritakse korpusel oleva hoova abil. Tõmmake hooba noole suunas ja seadke soovitud väärtusele: +3 mm (transportimine), -3 mm, -6 mm või -9 mm. Veenduge, et hoob on korralikult fikseeritud.

Kuidas vahetada silindrit skarifikaatori ja õhutaja vahel?

Kandke kindaid. Lükake silindri lukustust tahapoole, tõstke silindrit sellest otsast ja eemaldage see. Lükake uus silinder ajami nelikandile ja langetage kinnitus. Kui silinder on valesti paigutatud, pöörake seda veel pool pööret, et see vabaneks.

Mida teha, kui mootor ei käivitu?

Kontrollige esmalt voolu olemasolu pistikupesas ja toitekaabli seisukorda. Kui kaabel on kahjustatud, laske see professionaalil asendada. Kontrollige ka, et korpus pole ummistunud, mis võib rulli blokeerida. Kui probleem püsib, võtke ühendust müügijärgse teenindusega.

Kas ma võin muruniidukiga kasutada pikendusjuhet?

Jah, kuid pikendusjuhe peab olema tüüpi H05RN-F, ristlõikega 3 x 1,5 mm² ja maksimaalse pikkusega 50 m, et vältida võimsuskadu. Kasutage ainult pritsmekindlate kummist pistikute ja pistikupesadega kaableid.

Kuidas hooldada seadet pärast kasutamist?

Puhastage korpust ja seadme põhja niiske lapiga ja vähese seebiga. Ärge kasutage agressiivseid puhastusvahendeid. Õlitage regulaarselt kruviosi ja rattaid. Hoidke seadet kuivas kohas.

Kuidas tühjendada kogumiskorvi?

Enne korvi eemaldamist lülitage mootor välja ja oodake rulli täielikku seiskumist. Tõstke ühe käega väljaviskeklapp ja eemaldage korv teise käega. Tühjendage see ja asetage tagasi, tõstes klappi uuesti.

Mida teha, kui mootor kasutamise ajal seiskub?

Mootor on varustatud termolülitiga. Kui see on ülekoormatud, seiskub see automaatselt. Laske seadmel mõni minut jahtuda, seejärel käivitage uuesti. Kui probleem püsib, vähendage töösügavust või puhastage korpust.

Milline on soovitatav töösügavus esimesel skarifitseerimisel?

Esimesel kevadisel skarifitseerimisel alustage sügavusega -3 mm. Kui sammal on paks, võite minna üle -6 mm-le. Ärge ületage -9 mm õrnal murul. Sügisel õhutage uuesti sügavusega -3 kuni -6 mm.

Kuidas seadet ruumi kokkuhoiuks hoiustada?

Juhtraua saab kokku voltida P-asendisse (parkimine). Keerake kiirkinnituskange umbes 3 pööret lahti, langetage juhtraud ettepoole kuni piirikuni. Seadet saab seejärel nurgas püsti hoiustada. Tööasendisse tagasi viimiseks tõstke juhtraud üles ja pingutage kangid uuesti.

Milliseid ohutusnõudeid tuleb järgida?

Kandke alati kuulmis- ja silmakaitseid, kindaid ja libisemiskindlaid kingi. Hoidke lapsed ja loomad tööpiirkonnast eemal. Ärge töötage üle 15° nõlvadel. Enne mis tahes hooldustööd ühendage pistik lahti. Enne korvi eemaldamist või hooldust oodake rulli täielikku seiskumist.

KASUTUSJUHEND GESA 14351 EINHELL

EE Originaalkasutusjuhend Elektriline muruõhutaja

13

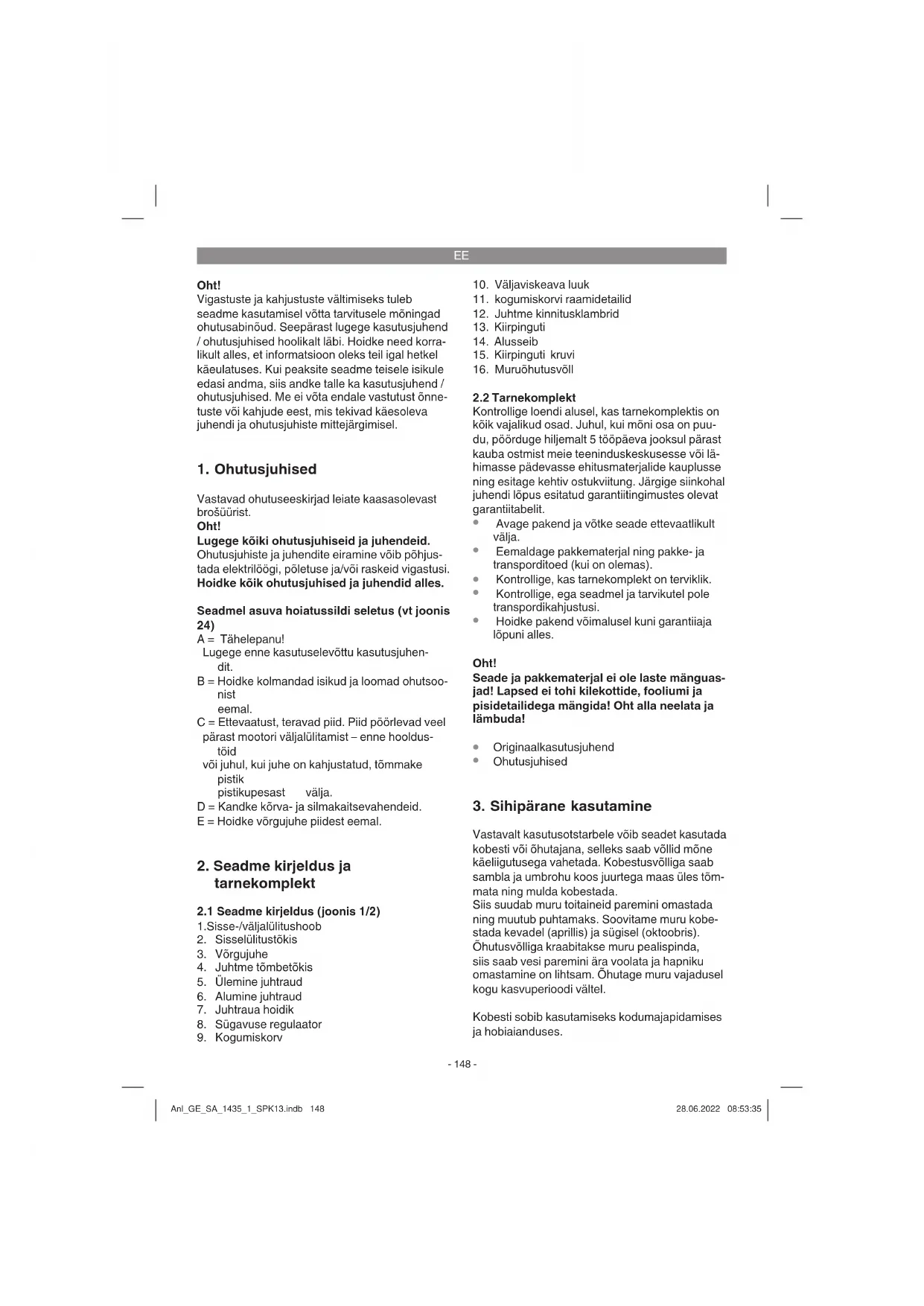

Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korralikult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

1. Ohutusjuhised

Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist.

Oht!

Lugege köiki ohutusjuhiseid ja juhendeid.

Ohutusjuhiste ja juhendite eiramine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi.

Hoidke kõik ohutusjuhised ja juhendid alles.

Seadmel asuva hoiatussildi seletus (vt joonis 24)

A = Tähelepanu!

Lugege enne kasutuselevõttu kasutusjuhen-dit.

B = Hoidke kolmandad isikud ja loomad ohutsoonist eemal.

C = Ettevaatust, teravad piid. Piid pöörlevad veel pärast mootori väljalülitamist – enne hooldus-töid

või juhul, kui juhe on kahjustatud, tömmake pistik pistikupesast välja.

D = Kandke kõrva- ja silmakaitsevahendeid.

E = Hoidke vörgujuhe piidest eemal.

2. Seadme kirjeldus ja tarnekomplekt

2.1 Seadme kirjeldus (joonis 1/2)

1. Sisse-/väljalülitushoob
2. Sisselülitustökis
3. Võrgujuhe
4. Juhtme tömbetökis
5. Ülemine juhtraud
6. Alumine juhtraud
7. Juhtraua hoidik
8. Sügavuse regulaator

9. Kogumiskorv

10. Väljaviskeava luuk

11. kogumiskorvi raamidetailid

12. Juhtme kinnitusklambrid
13. Kiirpinguti
14. Alusseib
15. Kiirpinguti kruvi
16. Muruõhutusvõll

2.2 Tarnekomplekt

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puudu, pöörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lähimasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

• Avage pakend ja võtke seade ettevaatlikult välja.
- Eemaldage pakkematerjal ning pakke- ja transporditoed (kui on olemas).
- Kontrollige, kas tarnekomplekt on terviklik.
- Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.
- Hoidke pakend võimalusel kuni garantiiaja lõpuni alles.

Oht!

Seade ja pakkematerjal ei ole laste mänguasjad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

• Originaalkasutusjuhend
- Ohutusjuhised

3. Sihipärane kasutamine

Vastavalt kasutusotstarbele võib seadet kasutada kobesti või õhutajana, selleks saab võllid mõne käeliigutusega vahetada. Kobestusvõlliga saab sambla ja umbrohu koos juurtega maas üles tõmmata ning mulda kobestada.

Siis suudab muru toitaineid paremini omastada ning muutub puhtamaks. Soovitame muru kobestada kevadel (aprillis) ja sügisel (oktoobris). Öhutusvölliga kraabitakse muru pealispinda, siis saab vesi paremini ära voolata ja hapniku omastamine on lihtsam. Öhutage muru vajadusel kogu kasvuperioodi vältel.

Kobesti sobib kasutamiseks kodumajapidamises ja hobiaianduses.

EE

Eramajapidamises ja hobiaianduses kasutatavad kobestid on sellised, mille aastane kasutus ei ületa tavaliselt 10 tundi ning mida kasutatakse muru või muruplatside hooldamiseks, kuid mitte avalikes rajatistes, parkides, spordiplatsidel ega põllu- ja metsamajanduses.

Kobesti nõuetekohase kasutamise eelduseks on tootja poolt antud kasutusjuhendi järgimine. Kasutusjuhendis on ka käitus-, hooldus- ja korras-hoiutingimused.

Tähelepanu! Seadet ei tohi kasutada okste ja hekilõikmete purustajana, sest see ohustab kasutajat füüsiliselt. Veel ei tohi kobestit kasutada maapinna ebatasasuste, nt mutimullahunnikute tasandamiseks.

Ohutuse kaalutlustel ei tohi kobestit kasutada teiste tööriistade ega mingisuguste instrumenti-komplektide ajamseadmena, olgu siis et need on tootja poolt kindlasti lubatud.

Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihipärane. Kõigi sellest tulenevate kahjude või vigastuste eest vastutab kasutaja/käitaja ja mitte tootja.

Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna mingit garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

4. Tehnilised andmed

Võrgupinge:	230V~50Hz
Võimsus:	1400 W
Tühikäigupöörded:	3300/min
Töölaius:	35 cm
Terade arv:	16 tükki
Küüniste arv:	24
Sügavuse regulaator:	+3 / -3 / -6 / -9 mm
Helirõhu tase L_pA :	79,4 dB(A)
Müratase L_WA :	99,4 dB(A)
Unsicherheit K:	1,94 dB
Juhtraua vibratsioon:	6,0 m/s ^2
Hälbepiir K	2,4 m/s ^2
Ohutuskategooria:	II/☐
Kaitseklass:	IPX4

Kaal 11 kg

Oht!

Müra ja vibratsioon

Müra- ja vibratsiooniväärtused tehti kindlaks standardite EN ISO 3744: 1995, EN ISO 11201:1995 ja EN 1033:1995 järgi.

Piirake müra teket ja vibratsiooni miinimumi!

• Kasutage ainult täiesti korras seadmeid.
  • Hooldage ja puhastage seadet korrapäraselt.
  • Kohandage oma töömeetodid seadmega.
• Ärge koormake seadet üle.
  • Laske seadet vajaduse korral kontrollida.
  • Lülitage seade välja, kui seda ei kasutata.
  • Kandkekindaid.

Ettevaatus!

Jääkriskid

Ka siis, kui te kasutate elektritööriista eeskirjadekohaselt, jäab jääkriskide oht alati püsi-ma. Esineda võivad järgmised elektritööriista konstruktsioonist ja mudelist tulenevad ohud:

1. Kuulmiskahjustused juhul, kui ei kanta sobivat kuulmiskaitset.
2. Tervisekahjustused, mis tulenevad käte vibreerimisest juhul, kui seadet kasutatakse pikema aja jooksul või seda ei kasutata ega hooldata nõuetele vastavalt.

Huomio! Käesolev seade tekitab töötamise ajal elektromagnetilise välja. See väli vöib teatud asjaoludel kahjustada aktiivseid vöi passiivseid meditsiinilisi implantaate. Raskete vöi surmavate vigastuste ohu vähendamiseks soovitame isikutel, kelle on meditsiinilised implantaadid, oma arsti ja implantaadi tootjaga nõu pidada, enne kui seadet kasutama hakatakse.

5. Enne kasutuselevõttu

Enne ühendamist veenduge, et tüübisildil toodud andmed vastaksid toiteandmetele.

Hoiatus!

Enne seadme reguleerimist tömmake toite-pistik alati pistikupesast välja.

Kobesti on tarnimiseks lahti võetud. Enne kobesti kasutamist tuleb paigaldada kogumiskorv, kogu juhtraud ning tagumised rattad. Kokkupaneku lihtsustamiseks järgige punkt punktilt kasutusjuhendit ja vaadake pilte.

EE

Juhtraua hoidiku paigaldamine (vt joonised 5 ja 6)

• Eemaldage kiirpingutuskangid (joonis 5 / asend 13) ja seib (joonis 5 / asend 14)
- Lükake juhtraua hoidik (joonis 5/7) kinnituskruvi peale. Pidage silmas, et toru ühepoolne kumerus (joon 6/A) jääb väljapoole.
- Nüüd paigaldage seib ja kinnitage kiirpingutuskangiga.

Mõlemale juhtraua hoidikule tuleb seada üks ja sama kaldenurk!

Alumise juhtraua paigaldamine (vt joonis 7)

• Alumine juhtraud (joonis 7/6) tuleb lükata juhtraua hoidikusse. Ärge seejuures unustage juhtme tömbetükist (joonis 7/4) enne toru otsa lükata.
• Ühendage torud kaasas olevate kruvide (joonis 7 / asend 15), seibide (joonis 7 / asend 14) ja kiirpingutuskangidega (joonis 7 / asend 13).

Ülemise juhtraua paigaldamine (vt joonis 8 kuni joonis 10)

• Ülemises juhtrauas (joonis 8 / asend 3) asuvad üksteise järel kaks ava, mis võimaldavad juhraua kõrguse lisareguleerimist.
• Seadke ülemine juhtraud (joonis 8/5) selliselt, et ülemise juhtraua augud oleks alumise juhtraua aukudega kohakuti.
• Ühendage torud kaasas olevate kruvide (joonis 8 / asend 15), seibide (joonis 8 / asend 14) ja kiirpingutuskangidega (joonis 8 / asend 13).
• Kinnitage toitekaabel kaasasolevate kaablihoidikutega (joonis 9/12) juhtraua torude külge nii, et oleks tagatud väljalaskeava luugi avanemine ja sulgumine (joonis 10/12).

Jälgige, et väljaviskeava luuki saaks kergelt avada ja sulgeda!

Kogumiskorvi paigaldamine (vt joonised 11-14)

• Lükake mölemad raamidetailid teineteise sisse (joonis 11).
• Tõmmake kogumiskorv metallraami peale (joonis 12)
• Pange kummilapatsid metallraami peale (joonis 13)
• Kogumiskorvi riputamiseks kobesti külge tõstke väljaviskeava luuk (joonis 14/10) ühe käega üles, teise käega hoidke kogumiskorvi käepidemest ja pange kogumiskorv ülevalt kohale (joonis 14).

Oht!

Kogumiskorvi paigaldamiseks peab olema mootor väljalülitatud ja teraplokk ei tohi pöörelda!

Juhtraua kõrguse seadmine (siehe Bild 15)

Vabastage kobesti mölemal küljel kiirpingutuskan-gid (joonis 15 / asend 13). Juhtraua körgust tohib töötamise ajal seada posit-siooni 1 vöi 2 (joon 15).

Keerake kiirpingutushoob kinni. Mölemal pool tuleb seadistada üks ja sama kal- denurk.

Kobestussügavuse reguleerimine (vt joonis 16)

Kobestussügavust reguleeritakse reguleerimismehhanismi abil. Selleks tömmake hooba noole suunas (vt joonis 16) ja viige soovitud asendisse (+3/-3/-6/-9). Jälgige, et hoob fi kseeruks korrektselt!

+3 = sōidu- / või transpordiasend +3 mm
-3 = kobestussügavus -3 mm
-6 = kobestussügavus -6 mm
-9 = kobestussügavus -9 mm

Elektriühendus

Seadet võib ühendada igasse valgustusvoolu pistikupessa 230 voldise vahelduvvooluga. Siiski on lubatud ainult maandusega pistikupesad, mis on varustatud 16 A juhtme kaitselülitiga. Lisaks peab olema eellülitatud max 30 mA rikke-voolukaitselülti (RCD)!

Seadme ühendusjuhe

Kasutage ainult selliseid seadme ühendusjuhtmeid, mis ei ole kahjustatud. Seadme ühenduskaabel ei tohi olla suvalise pikkusega (maks 50 m), kuna muidu väheneb elektrimootori võimsus. Seadme ühendusjuhtme ristlõige peab olema 3 x 1,5 mm. Kobesti ühendusjuhtmetel tekivad eriti sageli isolatsioonikahjustused.

Selle põhjusteks on muuhulgas:

• lõikekohad juhtmest ülesõitmise tõttu
  muljutud kohad, kui seadme ühenduskaabel viiakse uste või akende alt läbi
  • praod isolatsiooni vananemise töttu
  murdekohad seadme ühendusjuhtme asjatundmatu kinnitamise või juhtimise tõttu

Seadme ühendusjuhtmed peavad olema vähemalt H05RN-F tüüpi ja 3-soonelised. Seadme ühendusjuhtmel peab olema tüübitähise jäljend. Ostke ainult tähistatud seadme ühendusjuhtmeid! Die Stecker und Kupplungsdosen an Gerätean-

EE

schlussleitungen müssen aus Gummi bestehen und spritzwassergeschützt sein. Seadme ühendusjuhtmed ei tohi olla suvalise pikkusega. Pikemad ühendusjuhtmed peavad olema suurema ristlöikega. Seadme juhtmeid ja ühendusjuhtmeid tuleb regulaarselt kahjustuste suhtes kontrollida.

Jälgige, et juhtmed ei oleks kontrollimise ajal voolu all. Kerige seadme ühendusjuhe täiesti lahti. Kontrollige ka seadme ühendusjuhtme pistikute ja ühenduspesadega ühendamise kohti.

6. Käsitsemine

Ühendage seadme ühenduskaabel pistikuga (joon 17/A) ja kinnitage ühendusjuhe juhtme tömbetõkisega (joon 17/4).

Kobesti tahtmatu käivituse takistamiseks on juhtraud (joonis 18/5) varustatud kahepunktilülitiga (joonis 18/2), mis peab olema alla vajutatud, enne kui lülitushooba (joonis 18/1) vajutada saab. Kui lülitushoob vabastatakse, lülitub kobesti välja. Tehke see toiming mitu korda läbi, et võiksite kindel olla seadme õiges töötamises. Enne, kui võitate ette seadme remondi- või hooldustöö, pea-te veenduma, et teraplokk ei pöörleks ja seade oleks toitevõrgust lahti ühendatud.

Oht!

Ärge avage kunagi väljaviskeava luuki, kui moo- tor veel töötab. Liikuv teraplokk vöib pöhjustada vigastusi. Kinnitage väljaviskeava luuk alati hoolikalt. Tõmbevedru keerab selle suletud asendisse tagasi!

Pidage alati kinni juhtraua pikkusest ohutust kaugusest korpuse ja kasutaja vahel. Nõlvakutel ja mäekülgedel kobestades ja sõidusuunda muutes on vaja erilist ettevaatlikkust. Hoolitsege kindla jalgealuse eest, kandke libisemiskindlate, haarduvate taldadega jalatseid ja pikki pükse.

Kobestage alati nõlvakuga risti. Ohutuse kaalutlustel ei tohi kobestiga kobestada üle 15-kraadilistel kallakutel.

Olge eriti ettevaatlik tagurpidi liikumisel ja kobe- staja tömbamisel.

Juhised öigeks kobestamiseks

Kobestamisel on soovitatav kattuv töömeetod. Puhta kobestamistulemuse saavutamiseks juhtige kobestit võimalikult sirgeid radu pidi.

Seejuures peavad trajektoorid alati mõne senti-

meetri jagu kattuma, et ühtki riba muru vahele ei jääks.

Kohe, kui murujäägid kobestamise ajal maha jäävad, tuleb kogumiskorvi tühjendada.

Oht! Enne kogumiskorvi äravõtmist seisake mootor ja oodake teraploki seismajäämist!

Kogumiskorvi äravõtmiseks tõstke väljaviskeava luuk ühe käega üles ja võtke teise käega kogumiskorv välja!

Kui sageli tuleb kobestada, söltub alati murukasvust ja pinnase kövadusest. Hoidke kobesti kor-puse alumine pool puhas ja eemaldage kindlasti mulla- ja murujäägid. Jäägid raskendavad käivitumist ja rikuvad kobestamise kvaliteeti. Nõlvakutel tuleb sättida kobestamisrada risti mäekülge. Enne teraploki üksköik missugust kontrolli seisake mootor.

Oht!

Teraplokk pöörleb pärast mootori väljalülitamist veel möne sekundi jooksul edasi. Ärge püüdke kunagi teraplokki peatada. Kui liikuv teraplokk puutub mingi asja vastu, lülitage kobesti välja ja oodake, kuni teraplokk täielikult seisab. Seejärel kontrollige teraploki seisukorda. Kui see on kahjustud, tuleb see välja vahetada (vt 8.4). Asetage kasutatud ühendusjuhe silmusekujuliselt kasutatud pistikupesa ette maha.

Kobestage suunaga pistikupesast ja kaablist eemale ning jälgige, et seadme ühendusjuhe oleks alati juba kobestatud murul, et seadmega juhtmest kobestamisel üle ei söideta.

7. Toitejuhtme vahetamine

Oht!

Kui käesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvalifi ka- tsiooniga isikul vahetada.

EE

8. Puhastus, hooldus ja varuosade tellimine

Oht!

Lahutage seade enne puhastustöid vooluvõrgust.

8.1 Puhastamine

• Hoidke kaitseseadised, ôhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad. Hõõruge seade puhta rätikuga puhtaks või puhastage suruõhuga madalal survel.
• Soovitame puhastada seadet otsekohe pärast iga kasutamist.
• Puhastage seadet regulaarselt niiske rätikuga ja vähese koguse vedelseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad kahjustada seadme plastdetaile. Arvestage sellega, et seadme sisemusse ei tohi vett sattuda. Vee tungimine elektriseadmesse suurendab elektrilöögi saamise ohtu.

8.2 Süsiharjad

Ülemäärase sädeluse korral laske kvalifi tseeritud elektrikul süsiharju kontrollida.

Oht! Süsiharju tohib vahetada ainult kvalifitseeritud elektrik.

8.3 Hooldus

• Kulunud või kahjustatud teraplokk tuleb lasta välja vahetada autoriseeritud spetsialistil (vt aadresse garantiitunnistusel).
• Hoolitsege selle eest, et köik kinnituselemendid (kruvid, mutrid jms) oleksid alati kövasti kinni, nii et vöiksite kobestiga ohutult töötada.
  • Hoidke kobestit kuivas ruumis.
• Kasutusea pikendamiseks tuleb köik keeratavad detailid ning rattad ja teljed puhastada ja seejärel ölitada.
• Kobesti korrapärane hooldus ei taga mitte ainult seadme säilimist ja töövõimet, vaid aitab kaasa ka muru korralikule ja lihtsale kobestamisele.
• Hooaja löpus teostage kobesti üleüldine kontroll ja eemaldage köik kogunenud jäägid. Enne iga hooaja algust kontrollige kindlasti kobesti seiskorda. Remonttööde jaoks pöörduge meie klienditeenindusse (vt aadressi garantiitunnistusel).

Ruumi säästmiseks on lükkesangal P-asend (joonis 15). Sellesse asendisse liikumiseks peab kiirpingutuskangi u 3 pöörde võrra avama, sest parkimisasendi jaoks on ette nähtud suurem lukustus. Selles asendis saab kobesti ruumi kokku hoides nurka lükata (joonis 19).

Jälgige tööasendisse tagasiviimisel, et keerate kiirkinnitushooba uuesti 3 pöörde vörra tugevamini kinni!

8.4. Völli vahetamine (vt joonised 20-23)

Kandke kindlasti kindaid!

Kasutage alati ainult originaalvölle, sest muidu ei ole toimimine ja ohutus igas olukorras tagatud. Kobestusvölli või õhutusvölli vahetamiseks toimige järgmiselt:

Lükake võlli lukustus taha.

Töstke völli sellest otsast ja tömmake noole suunas välja (joonis 21 + 22). Lükake uus völl vastupidises suunas tagasi ajaminurgikule. Seejärel vajutage völli kinnitus (joonis 23) alla.

Määrige ajaminurgikut aeg-ajalt, et tagada völlide lihtne vahetamine.

Teravölli ebasobiva asendi korral võib välimine tera korpusel blokeeruda. Sel juhul keerake võlli poole põörde võrra edasi!

8.5 Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised andmed:

Seadmetüüp
- Seadmeartiklinumber
• Seadmeidentifitseerimisnumber
• Vajamineva varuosa varuosanumber Kehtivad hinnad ja info leiate aadressilt www.Einhell-Service.com.

Varu-teravöll art-nr: 34 059.62

Varu-muruõhutusvõll art. nr.: 34 059.61

Valikuline kogumiskorv, art nr: 34 059.60

9. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosnevad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.

EE

10. Veaotsing

Viga Võimalikud põhjused Kõrvaldamine
Mootor ei käivitu a)	pistikus ei ole voolu	a) kontrollige juhet ja kaitsmeid
	b) kaabel on katki	b) kontrollige
	c) lüliti-pistikuplokk on katki	c) põörduge klienditeenindustöökotta
	d) mootori ühendused või kondensaator on lahti	d) klienditeeninduse töökojas
	e) Vertikutierergehäuse verstopft	e) Vajadusel muutke kobestussüga-vust, puhastage korpust, et terap-lokk vabalt liiguks
Mootori võimsus on nõrk	a) liiga kõva pinnas	a) Vertikutiertiefe korrigieren
	b) kobesti korpus on ummistunud	b) puhastage korpus
	c) võll on tugevasti kulunud	c) vahetage võll
Ei kobesta korra-likult	a) tera on kulunud	a) vahetage võll
	b) vale töösügavus	b) korrigeerige kobestussügavust
Mootor töötab, kuid teravõll ei põörle	a) hammasrihm on katki a) põörduge klienditeenindustöökotta

Tähelepanu! Mootor on kaitse eesmärgil varustatud termolülitiga, mis lülitab ülekoormuse korral mootori välja ning pärast lühikest jahtumisperioodi automaatselt sisse tagasi!

EE

Ainult Euroopa Liidu riikidele

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasäästlik taaskasutus.

Taaskasutusalternatiiv tagasisaatmisonõudele:

Elektriseadme omanik on kohustatud omandisuhte löppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega vöib vana seadme loovutada ka tagasivötukohta, mis korraldab selle körvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu vanade seadmete elektrikomponentideta lisaseadmed ja abivahendid.

Jälgige utiliseerimisel, et akud ja valgustusseadmed (nt hõõglamp) võetakse seadmest välja.

Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osaliselt, on lubatud ainult Einhell Germany AG loal.

Tehniliste muudatuste õigus reserveeritud

EE

Hooldusteave

Meil on köikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re-monditööd, varu- ja kuluosade muretsemine või kulumaterjalid.

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina.

Kategooria Näide
Kuluosad* Kiilrihm, völl
Kulumaterjal / Kuluosad*
Puuduolevad detailid

* ei pruugi tingimata tarnekomplektiga kaasas olla!

Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.Einhell-Service.com. Märkigekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

• Kas seade on töötanud või oli ta algusest peale defektne?
• Kas Teile hakkas enne defekti ilmnemist midagi silma (defekti tunnused)?
• Missugune tõrge Teie arvates seadmel on (põhitunnus)?
  Kirjeldage seda törget.

EE

Garantiitunnistus

Lugupeetud klient!

Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse löpus toodud aadressil. Oleme meelsasti Teie teenistuses ka telefoni teel alltoodud teeninduse telefoninumbritel. Garantiinõuete esitamisel kehtib järgnev:

1. Käesolevad garantiitingimused on suunatud ainult tarbijatele, st füüsilistele isikutele, kes ei soovi toodet kasutada oma kommerts- või muuks iseseisvaks tegevuseks. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida allpool nimetatud tootja lubab oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta Teie seaduslikke garantiinõudeid. Meie garantiiteenus on Teile tasuta.

2. Garantiiteenus hölmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõrvaldamise või seadme vahetamisega.

Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega kutsetegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garantiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

1. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutusjuhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu.

- seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel).

- kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

1. Garantiiaeg on 24 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada garantiijal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garantiiaa kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

2. Garantiinõude esitamiseks registreerige defektne seade aadressil: www.Einhell-Service.com. Ho- idke oma seadme ostukviitung või teised ostutõendid alles. Seadmete korral, mis saadetakse ilma vastavate tõenditeta või ilma tüübisildita, on klassifitseerimise võimaluse ebapiisavuse töttu garantiivälistatud. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme.

Enesestmöistetavalt körvaldame seadmel ka neid defekte, mis ei käi garantii alla või kui garantiiaeg on läbi, kuid sel juhul tuleb Teil kulud tasuda. Selleks saatke seade meie teeninduse aadressil.

Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasutusjuhendis antud hooldusteabele.

CE

D Konformitätserklärung: Wir erklären Konformität gemäß EU-Richtlinie und Nomen für Artikel
GB Declaration of conformity: We declare conformity in accordance with the EU directive and standards for article
F Déclaration de conformité : Nous déclarons la conformité conformément aux directives et normes UE pour l'article
I Dichiarazione di conformità: dichiariamo la conformità secondo la direttiva UE e le norme per l'articolo
DK Overensstemmelseserklæring: Vi attesterer overensstemmelse iht. EU-direktiv samt standarder for artikel
S Försäkran om överensstämmelse: Vi förklarar följande överensstämmelse enl. EU-direktiv och standarder för artikeln
CZ Prohlášení o shodě: Prohlašujeme shodu podle směrnice EU a norem pro výrobek
SK Vyhlásenie o zhode: Vyhlasujeme zhodu podľa smernice EÚ a noriem pre výrobok
NL Conformiteitsverklaring: wij verklaren conformiteit conform EU- richtlijn en normen voor artikel
E Declaración de conformidad; declaramos la conformidad a tenor de la directiva y normas de la UE para el artículo
FIN Standardinmukaisuustodistus: Me vakuutamme, että EU-direktiivin ja standardien vaatimukset täyttvät tuotteelle
SLO IZJAVA O SKLADNOSTI potrjuje sledečo skladnost s smernico EU in standardi za izdelek
H Konformitási nyilalkozat: Az EU-irányvonal és normák szerinti konformitást jelentjük ki a cikkekhez
RO Declaratie de conformitate: Declaram conformitate conform directivei și normelor UE pentru articolul
GR Δήλωση συμμόρφωσης: Δηλώνουμε συμμόρφωση σύμφωνα με Οδηνία Εξ και ποότυπα για τα ποοϊόντα
P Declaração de conformidade: Declaramos a conformidade de acordo com a diretiva CE e normas para o artigo

EU

HR IZJAVA O SUKLADNOSTI potvrđuje sljedeću usklađenost prema smiernicama EU i normama za artikl
BIH IZJAVA O SUKLADNOSTI potvrduje sljedeću uskladenost prema smiernicama EU i normamaza artikl
RS DEKLARACIJA O USUGLAŠENOST potvrduje sledeću usklađenost prema smemicama EZ i normama za artikel
TR Uygunluk Deklarasyonu: AB direktifi ve ürün standartları uyanınca uygunluğunu beyan ederiz
RUS Заявление о соответствии товара: Настоящим удостоверяется, что следующие продукты соответствуют директивам и нормам EC
EE Vastavusdeklaratsioon: Tõendame toote vastavust EL direktiivile ja standarditele
LV Atbilstības deklarācija: Mēs apliecinām atbilstību ES direktīvai un standartiem tālāk minētajām precēm
LT Atitikties deklaracija: deklaruojame, kad gaminys atitinka ES direktyva ir standartus
PL Deklaracja Zgodności - deklarujemy zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektywy EU
BG Декларация за съответствие: Ние декларираме съответствие на Директивите и нормите (EC) за изделия
UKR Декларація відповідності: ми заявляемо про відповідність згідно з Директивою ЄС та стандартами столовно артинула
МК Изјава за сообразност: Изјавуваме сообразност со регулативата и со нормите на ЕУ за артикула
N Samsvarserklæring: Vi erklærer samsvar i henhold til EU-direktiv og standarder for artikel
IS Samræmisyfirlýsing: Við útskurðum samræmi við EU-reglugerð og stöðlum fyrir vörutegund
