Terméktípus	Vezeték nélküli gyepszellőztető és levegőztető
Márka	Einhell
Modell	GESC 3635 Li
Munkaszélesség	35 cm
Súly	9,9 kg
Tápellátás	Li-Ion akkumulátor 36 V (Power X-Change, nem tartozék)
Üresjárati fordulatszám	3 300 ford/perc
Kések száma	16
Fogak száma (levegőztető)	24
Mélységállítás	+3 / -3 / -6 / -9 mm
Hangnyomásszint	81 dB(A)
Garantált hangteljesítményszint	94 dB(A)
Rezgés (max.)	5,6 m/s²
Védettségi típus	IPX1
Fő funkciók	Gyepszellőztetés és levegőztetés (levegőztető henger opcionális)
Karbantartás	Minden használat után tisztítsa, kenje a mozgó alkatrészeket, szárazon tárolja
Biztonság	Indítászár, biztonsági érintkező dugó, motor hővédelem
Főbb alkatrészek	Késhenger rend. sz. 34.059.62, levegőztető henger rend. sz. 34.059.61, gyűjtőkosár rend. sz. 34.059.60
Általános információk	Magánhasználat, akkumulátor és töltő nélkül szállítva, Power X-Change kompatibilis

Gyakran ismételt kérdések - GESC 3635 Li EINHELL

Hogyan állítsam be a gyepszellőztetés mélységét?

Húzza az állító kart a nyíl irányába, és helyezze a kívánt pozícióba: +3 (szállítás), -3, -6 vagy -9 mm. Győződjön meg arról, hogy a kar megfelelően rögzül.

Milyen típusú akkumulátort használjak?

Kizárólag 36 V-os Power X-Change sorozatú Li-Ion akkumulátorokat használjon. Soha ne kombináljon egy teljesen feltöltött akkumulátort egy részlegesen lemerülttel.

Hogyan szereljem fel a kormányt?

Először szerelje fel a kormánytartót, majd az alsó kormányt, végül a felső kormányt. Rögzítse a csöveket a csavarokkal, alátétekkel és gyorskioldókkal. Használja a kábelvezetőket a hálózati kábel rögzítéséhez.

Hogyan cseréljem ki a hengert?

Viseljen kesztyűt. Tolja hátra a henger reteszelését, emelje fel a hengert, és vegye ki. Helyezze be az új hengert a hajtás négyszögére, és engedje le a rögzítést. Időnként kenje meg a hajtást.

Mi a teendő, ha a motor nem indul?

Ellenőrizze, hogy a biztonsági érintkező dugó be van-e dugva, az akkumulátor megfelelően van-e rögzítve, és a ház nincs-e elzáródva. Szükség esetén tisztítsa meg. Tekintse meg a használati útmutató hibaelhárítási tervét.

Hogyan tisztítsam a készüléket?

Húzza ki a biztonsági érintkező dugót. Tisztítsa nedves ruhával és egy kis szappannal. Ne használjon agresszív tisztítószereket. Kerülje el, hogy víz kerüljön a belsejébe.

Milyen tartozékok érhetők el?

A gyűjtőzsák (rend. sz. 34.059.60), a levegőztető henger (rend. sz. 34.059.61) és a pót kések henger (rend. sz. 34.059.62) opcionálisan elérhetők.

Hogyan tároljam a készüléket?

Tárolja a készüléket sötét, száraz, fagymentes helyen, gyermekektől elzárva. Az ideális hőmérséklet 5 °C és 30 °C között van. Hajtsa le a kormányt P állásba a kompakt tároláshoz.

Melyek a legfontosabb biztonsági előírások?

Viseljen hallás- és szemvédőt. Tartsa távol a személyeket. Minden karbantartás előtt húzza ki a biztonsági dugót. Ne érintse meg a forgó hengert. Csak azonos töltöttségű akkumulátorokat használjon.

Hogyan töltsem az akkumulátort?

Használja a Power X töltőt. Csatlakoztassa a hálózathoz, helyezze be az akkumulátort. A zöld LED villog töltés közben, és folyamatosan világít, amikor a töltés befejeződött. Ne töltse, ha az akkumulátor túl meleg vagy túl hideg.

HASZNÁLATI ÚTMUTATÓ GESC 3635 Li EINHELL

A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Örizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül hagyásából keletkeznek.

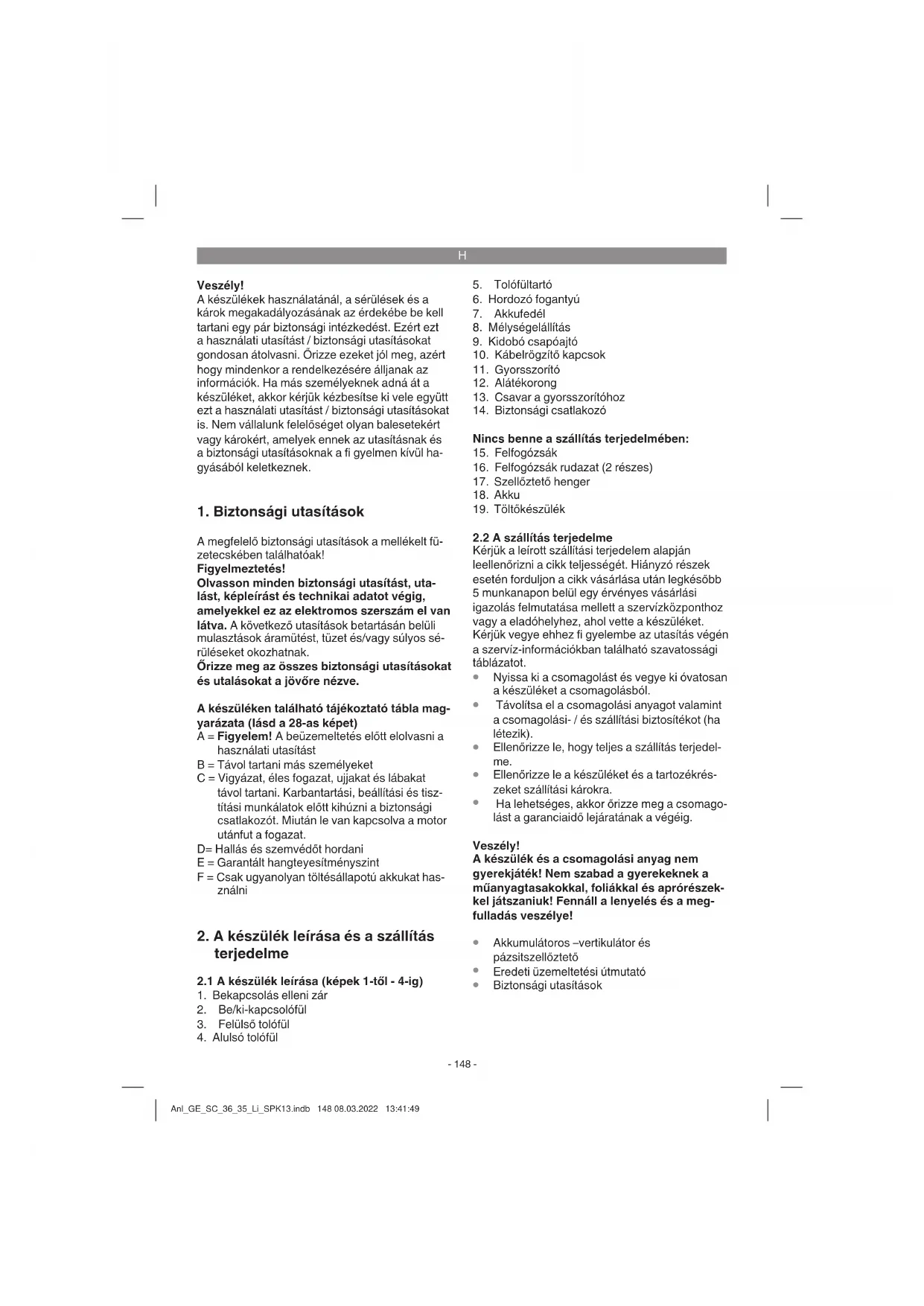

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt füzetecskében találhatóak!

Figyelmeztetés!

Olvasson minden biztonsági utasítást, utalást, képleirást és technikai adatot végig, amelyekkel ez az elektromos szerszám el van látva. A következő utasítások betartásán belüli mulasztások áramütést, tűzet és/vagy súlyos sé-rüléseket okozhatnak.

Órizze meg az összes biztonsági utasításokat és utalásokat a jövőre nézve.

A készüléken található tájékoztató tábla magyarázata (lásd a 28-as képet)

A = Figyelem! A beüzemeltetés előtt elolvasni a használati utasítást
B = Távol tartani más személyeket
C = Vigyázat, éles fogazat, ujjakat és lábakat távol tartani. Karbantartási, beállítási és tisz-títási munkálatok előtt kihúzni a biztonsági csatlakozót. Miután le van kapcsolva a motor utánfut a fogazat.

D= Hallás és szemvédöt hordani

E = Garantált hangteyesítményszint

F = Csak ugyanolyan töltésállapotú akkukat használni

2. A készülék leírása és a szállítás terjedelme

2.1 A készülék leírása (képek 1-től - 4-ig)

1. Bekapcsolás elleni zár
2. Be/ki-kapcsolófül
3. Felülsö tolófül

4. Alulsó tolófül

5. Tolófültartó

6. Hordozó fogantyú
7. Akkufedél
8. Mélységelállítás
9. Kidobó csapóajtó
10. Kábelrögzítő kapcsok
11. Gyorsszorító
12. Alátékorong
13. Csavar a gyorsszorítóhoz
14. Biztonsági csatlakozó

Nincs benne a szállítás terjedelmében:

1. Felfogózsák
2. Felfogózsák rudazat (2 részes)
3. Szellöztető henger
4. Akku
5. Töltőkészülék

2.2 A szállítás terjedelme

Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésöbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez fi gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.

• Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.
• Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).
• Ellenőrizze le, hogy teljes a szállítás terjedelme.
• Ellenőrizze le a készüléket és a tartozékrészeket szállítási károkra.
  Ha lehetséges, akkor örizze meg a csomagolást a garanciaidő lejáratának a végéig.

Veszély!

A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!

• Akkumulátoros –vertikulátor és pázsitszellőztető
  • Eredeti üzemeltetési útmutató
  • Biztonsági utasítások

H

3. Rendeltetésszerűi használat

A készülék a vertikulátori alapfelszereltségében, házi- és hobbykerti privát használatra alkalmas. A vertikulátorhengerrel gyökerestől ki lesz szakitva a moha és a gaz a talajból és a talaj fel lesz lazítva. Ezáltal a fú jobban fel tudja venni a tápanyagokat és meg lesz tisztítva. A pázsit vertikulálását ajánljuk tavasszal (áprilisban) és összel (októberben) elvégezni.

A szellöztető hengerrel egy pár fogással át lehet szerelni a készüléket egy pázsitszellöztetőre. A szellöztetőhengerrel a pázsit felülete fel lesz karcolva, ezátal jobban le tud folyni a víz és megkönnyebül az oxigénfelvétel. Az egész növési periódus ideje alatt szükséglet szerint szellözetetni.

Olyan vertikulálót tekintünk házi- és hobbykertinek, amelyeknek az évi használata rendszeresen nem haladja meg a 10 órát és elsősorban a fü- és pázsítfelületek ápolására vannak használva, nem pedig a nyilvános parkosított területekre, parkokra, sporthelyekre valamint a mező- és az erdőgazdaságban.

A vertikuláló rendeltetés szerüi haszálatának a feltétele, a gyártó által mellékelt használati utasításnak a betartása. A használati utasítás az üzemi-, karbantartási- és gondozási feltételeket is tartalmazza.

Figyelmeztetés! A használó testi veszélyez- tetése miatt nem szabad a vertikulálót rotációs szárzúzóként használni az ágak és a sövénydarabok eldarabolásánál. Továbbá nem szabad a vertikulálót motorkapaként használni és nem szabad használni a talajemelkedés elegyengetéséhez, mint például vakondtúrásnál.

Biztonsági okokból nem szabad a vertikulátort más munkaszerszámoknak és bármilyen fajta szerszámkészleteknek a meghajtóaggregátumaként használni, kivéve ha ezek a gyártó által kifejezetten engedélyezve vannak.

A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.

Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézmüipari

vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van használva.

4. Technikai adatok

Üresjárati fordulatszám: 3300/perc

Védelmi osztály: ....III

Feszültség: 36 V d. c.

Munkaszélesség: 35 cm

A kések száma: 16 darab

A karmok száma: 24 darab

Mélységelállítás: +3 / -3 / -6 / -9 mm

Hangnyomásszint L_pA : 81 dB(A)

Bizonytalanság K 3 dB

Hangteljesítményszint L _WA : 92,2 dB(A)

Garantált hangtelyesítményszint L_WA ..... 94 dB(A)

Bizonytalanság K: 2,03 dB

Vibráció a nyélen max: 5,6 m/s²

Bizonytalanság K 2,2 m/s²

Védelmi rendszer: IPX1

Súly 9,9 kg

Veszély!

Zaj és vibrálás

A zaj és a vibrálási értékek az EN ISO 3744, EN ISO 11201, ISO 11094 és az EN ISO 20643 normáknak megfelelően lettek mérve.

Figyelem!

A készülék szellőztető henger és felfogózsák nélkül lesz leszállítva. A készüléket csak eredeti-tartozékokkal szabad használni. További információkat az opcionális tartozék megrendeléséhez az útmutató végén talál a „7.4 Pótalkatrészek megrendelése” alatt.

Figyelem!

A készülék akkuk és töltőkészülék nélkül lesz leszállítva és csak a Power X-Change szeriai Li-Ion akkukkal szabad használni!

A Power X-Change szeriának a Li-Ion akkujait csak a Power X-Charger-el szabad tölteni.

Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!

Csak kifogástalan készülékeket használni.

• A készüléket rendszeresen karbantartani és

H

megtisztítani.

• Illessze a munkamódját a készülékhez.
  • Ne terhelje túl a készüléket.
• Hagyja adott esetben leellenőrizni a készüléket.
• Kapcsolja ki a készüléket, ha nem használja.
  • Hordjonkesztyűket.

Vigyázat!

Fennmaradt rizikók

Akkor is ha előírás szerint kezeli az elektromos szerszámot, mégis maradnak fennmaradó rizikók. Ennek az elektromos szerszámnak az építésmódjával és kivitelézésével kapcsolatban a következő veszélyek léphetnek fel:

1. Hallás károsodás, ha nem visel megfelelő zajcsökkentő fülvédőt.
2. Egészségi károk, amelyek a kéz-kar-rezgésekből adódnak, ha a készülék hosszabb ideig használva lesz, vagy ha nem lesz szabályszerűen vezetve és karbantartva.

Vigyázat! Ez a készülék az üzeme ideje alatt elektromágneses teret hoz létre. Ez a tér bizonyos körülmények közt befolyásolhatja az aktív és a passzív orvosi implantátumokat. A komoly és halálos sérülések veszélyének a lecsökkentéséhez, azt ajánljuk, hogy orvosi implantátumokkal rendelkező személyek a készülék kezelése előtt konzultálják az orvosukat vagy az orvosi implantátum gyártóját.

5. Üzembevétel előtt

Figyelem!

A készülék szellőztető henger és felfogózsák nélkül lesz leszállítva. A készüléket csak eredeti-tartozékokkal szabad használni. További információkat az opcionális tartozék megrendeléséhez az útmutató végén talál a „7.4 Pótalkatrészek megrendelése“ alatt.

Figyelem!

A készülék akkuk és töltőkészülék nélkül lesz leszállítva és csak a Power X-Change szeriai Li-Ion akkukkal szabad használni!

A Power X-Change szeriának a Li-Ion akkujait csak a Power X-Charger-el szabad tölteni.

Figyelmeztetés!

Mindig kihúzni a biztonsági csatlakozót, mielőtt a készüléken beállításokat, javításokat, karbantartási vagy tisztítási munkákat végezne el.

A vertikuláló szállításkor szét van szerelve. A komplett tolófülnek a vertikuláló használata előtt már fel kell szerelve lennie.

Kövesse lépésről lépésre a használti utasítást és igazódjon a képek szerint, azért hogy egyszerűbb legyen Önnek az összeszerelés.

A tolófültartó felszerelése

(lásd az 5-ös és a 6-os képet)

• Eltávolítani a gyorsszorítókart (5-ös ábra/poz. 11) és az alátétkorongot (5-ös ábra/poz. 12).
• Rátolni a tolófültartót (5-ös ábra/poz. 5) a rögzítócsavarra. Ügyeljen arra, hogy a cső görbülete (6-os ábra/poz. A) a külső oldalon legyen.
• Most ismét feltenni az alátétkorongot és feszesre húzni a gyorsszorítókarral.
  Mind a két tolófültartónál ugyanazat a döntésszöget kell beállítani.

Az alulsó tolófül felszerelése (lásd a 7-es képet)

• Az alulsó tolófület (7-es ábra/poz. 4) rá kell tolni a tolófültartóra.
• A csöveket a mellékelt csavarokkal (7-es ábra/poz. 13), az alátékorongokkal (7-es ábra/poz. 12) és a gyorsszorítókarral (7-es ábra/poz. 11) összecsavarozni egymással.

A felülső tolófül felszerelése (lásd a képeket 8-tol 10-ig)

• A felülsö tolófülön (8-as ábra/ poz. 3) egymás alatt 2 lyuk található amelyek a tolófül kiegészítő magassági illesztését teszik lehetővé.
• A felülső tolófület (8-as ábra/poz. 3) úgy odahelyezni, hogy a felülső tolófül lyukai megegyezenek az alulsó tolófül lyukaival.
• A csöveket a mellékelt csavarokkal (8-as ábra/poz. 13), az alátékorongokkal (8-as ábra/poz. 12) és a gyorsszorítókarral (8-as ábra/poz. 11) összecsavarozni egymással.
• A mellékelt kábeltartókkal (9-es ábra/poz. 10) felerősíteni a tolófül csöveire a kábelt, úgy hogy garantálva legyen a kidobáló csapóajtónak a nyitása és a zárása (10-es kép/poz. 10).
  Kérjük ügyeljen arra, hogy a kidobáló csapóajtó könnyen nyitható és zárható legyen!

H

Az opcionális felfogó kosár felszerelése (lásd a 11-től - 14-ig levő képeket)

• Egymásba tolni a két állványrészt (11-es ábra)
• Ráhúzni a felfogó kosarat a fémállványra (12-es ábra)
• Ráhúzni a gumihevedert a fémállványra (13-as ábra)
• A felfogó kosárnak a vertikulátora történő beakasztásához az egyik kézzel meg kell emelni a kidobáló csapóajtót (14-es ábra/poz. 9) és a másik kézzel megfogni a felfogókosarat a fogantyúnál fogva és felülról beakasztani (14-es ábra).

Veszély!

A felfogókosár beakasztásához a motornak ki kell kapcsolva lennie és a késhengernek nem szabad forognia!

A nyélmagasság beállítása (lásd a 15-ös képet)

Eressze meg a vertikulálónak mind a két oldalán a gyorsszorítókart (15-ös ábra/poz. 11).

A nyélmagasságot a munka alatt az 1-es vagy a 2-es pozícióba (15-ös ábra) szabad beállítani.

Húzza ismét feszesre a gyorsfeszítőkart. Mind a két oldalon ugyanazat a döntésszöget kell beállítani.

A vertikulálómélység beállítása (lásd a 16-os képet)

A vertikulálómélység az elállító mechanizmus által lesz beállítva. Ehhez a nyíl irányába húzni a kart (lásd a 16-os ábrát) és a kívánt állásba (+3/-3/-6/-9) tenni. Ügyeljen a kar helyes beretszelésére!

+3 = hajtó- / vagy szállításállás +3 mm
-3 = vertikulálásmélység -3 mm
-6 = vertikulálásmélység -6 mm
-9 = vertikulálásmélység -9 mm

Az akku feltöltése (képek 17/19)

A készülék, akkuk és töltőkészülék nélkül lesz leszállítva!

1. Kivenni az akku-csomagot a készülékből. Ehhoz nyomni a reteszelő tasztert (19-es ábra/ poz. C).

2. Hasonlítsa össze, hogy a típustáblán megadott hálózati feszültség, megegyezik-e a fennálló hálózati feszültséggel. A toltőkészülék (19) hálózati csatlakozóját a dugaszoló aljzatba. A zöld LED elkezd pislogni.

3. Dugja a töltőkészülékre (19) az akkut (18).

4. „A töltökészülék kijelzése” alatti pontban egy táblázat található a töltökészüléken levő LED jelzések jelentéseivel.

A töltés ideje alatt valamennyire felmelegedhet az akku. De ez normális.

Ha az akku-csomag töltése nem lenne lehetséges, akkor kérjük vizsgálja meg,

• hogy a hálózati aljzatban van e hálózati feszültség
• hogy a töltökontaktusokon kifogástalan e a kontaktus.

Ha az akku-csomag töltése még mindig nem lehetséges, akkor kérjük,

• a töltőkészüléket

• és az akku-csomagot

a vevőszolgálatunkhoz beküldeni.

Egy szakszerű elküldéséhez kérjük kontaktálja a vevőszolgálatunkat vagy az eladó helyet, ahol vásárolta a készüléket.

Az akkuk ill. akkus készülékek elküldésénél vagy megsemmisítésénél vegye fi gyelembe, hogy rövidzárlat és tüz elkerüléséhez ezek külön külön legyenek műanyagtasakokban becsomagolva!

Az akku-csomag hosszú élettartamának az érdekében gondoskodnia kellene az akku-csomag időbeni újboli feltöltéséről. Ez minden esetben akkor szükséges, ha megállapítaná, hogy a készülék teljesítménye alábbhagy. Ne merítse ki sohasem teljesen az akku-csomagot. Ez az akku-csomag defektusához vezet!

Az akku beszerelése (képek 18-tól - 19-ig)

Nyissa ki az akkufedelet (18-as kép / poz. 7). Majd mind a két akkut a 19-es képen mutatottak szerint addig bedugni a befogókba amig az akkuk hallhatóan be nem reteszelnek.

Utasítás!

Csak egyforma töltésállpotú akkukat használni, ne kombináljon sohasem teli és félig töltött akku- kat egymással Mindig mind a két akkut egyszerre feltöltleni.

A gyengébb töltésállású akku határozza meg a készülék futási idejét. Az üzem előtt mindig mind a két akkunak teljesen fel kell töltve lennie.

A fedél lehajtása által bezárni az akkufedelet és ügyelni a helyes bereteszelésre.

H

Akku-kapacitás jelző (20-as kép)

Nyomja meg az akku-kapacitás jelző (20-as kép/ poz. A) kapcsolóját. A 3 LED által szignalizálja az akku-kapacitás jelző (20-as kép/poz. B) az akku töltésállapotát.

Mind a 3 LED világít:

Az akku teljesen fel van töltve.

2 vagy 1 LED világít:

Az akku elegendő fennmaradt töltéssel rendelkezik.

1 LED pislog:

Üres az akku, töltse fel az akkut.

Minden LED villog:

Alul van lépve az akku hömérséklete. Távolítsa el az akkut a készülékről és hagyja az akkut egy napig szobahömésr sékletnél lehülni. Ha újra fellép a hiba, akkor mélyre le lett merítve az akku és defektes. Távolítsa el az akkut a készülékről. Egy defektes akkut nem szabad többet használni ill. nem szabad többet tölteni.

6. Kezelés

Vigyázat!

A vertikuláló egy biztonsági kapcsolóval van felszerelve, azért hogy megakadályoza a jogosulatlan használatot. Közvetlenül a vertikulálónak az üzembevétele előtt betenni a biztonsági csatlakozót (21-es ábra / poz. 14) és minden megszakítás-nál vagy a munka befejezésénél ismét eltávolítani a biztonsági csatlakozót.

A vertikulátor akaratlan bekapcsolásának a megakadályozásához, a tolófül (22-es kép/poz. 3) egy bekapcsolási zárral van felszerelve (22-es kép/poz. 1), amelyet meg kell nyomni mielött meg lehetne nyomni a kapcsolókart (22-es kép/poz. 2). A készülék indulási ideje eltarthat egy pár másodpercig. Ha el lesz engedve ez a kapcsolókar, akkor kikapcsol a vertikulátor. Végezze egy párszor el ezt az eljárást, azért hogy biztos legyen benne, hogy a készülék helyesen működik. Mindig kihúzni a biztonsági csatlakozót, mielött a készüléken beállításokat, javításokat, karbantartási vagy tisz-títási munkákat végezne el. Győződjön meg arról, hogy nem forog tovább a késhenger.

Veszély!

Ne nyissa sohasem ki a kidobáló csapóajtót, ha még fut a motor. A forgó késhenger sérülésekhez vezethet. Erősítse mindig gondosan fel a kidobáló csapóajtót. A húzórugó által ez mindig visszacsapódik a „Be“ pozícióba! Állandóan be kell tartani a gépház és a kezelő között a vezetönyél által megadott biztonsági távolságot. Különös óvatosság ajánlatos a vertikulálásnál és a cserjéknéli és lejtőknéli menetirányváltoztatásoknál. Ügyeljen egy biztos állásra, hordjon nem csús-zós, tapadós talpú lábbelit és hosszú nadrágot. A lejtőhöz mindig keresztbe vertikulálni. 15 fokú ferdeségen felüli lejtőket biztonsági okokból nem szabad a vertikulálóval vertikulálni. Legyen különösen óvatos a hátrafelé való mozgásnál és a vertikuláló húzásánál, megbotlás veszélye!

Utasítások a helyes vertikuláláshoz

A vertikulálásnál egy átfedő munkamódszer ajánlatos.

Egy tiszta vertikuláláskép elérése érdekében a vertikulálót lehetőleg egyenes pályákon vezetni. Ennél ezeknek a pályáknak lehetőleg mindig egy pár centiméterre fedniük kell egymást, azért hogy ne maradjonak csíkok hátra. Ha az opcionálisan kapható felfogózsákot használná, akkor ezt ki kell üríteni, ha a vertikulálás ideje alatt fúmaradékok maradnak fekve.

Veszély! A felfogózsák levétele előtt kikapcsolni a motort és megvárni a késhenger leállását!

A felfogózsák kiakasztásához az egyik kézzel me-gemelni a kidobáló csapóajtót és a másik kézzel kivenni a felfogózsákot!

Hogy milyen sürün legyen vertikulálva, az alapjában véve a pázsitnak a fűnövésétől és a talaj keménységétől függ. Tartsa a vertikulálógépház alsó oldalát mindig tisztán és okvetlenül eltávolítani a föld- és fülerakodásokat. A lerakodások megnehezítik az indítasi folyamatot és befolyásolják a vertikulálásminőséget. A lejtöknél a vertikuláláspályát a lejtőhöz keresztbe kell fektetni. Mielött bármilyen ellenörzést végezne el a késhengeren, leállítani a motort.

Veszély!

A motor kikapcsolása után a késhenger még egy pár másodpercig utánfut. Ne próbálja sohasem meg a késhengert megállítani. Ha a mozgásban

H

levő késhenger rácsapódik egy tárgyra, akkor kapcsolja ki a vertikulálót és várja meg amig a késhenger teljessen le nem áll. Ellenőrizze ezután le a késhenger állapotát. Ha az károsult lenne akkor ki kell cserélni (lásd a 7.3-et).

Utasítások az opcionálisan kapható szellőztető hengerrel való helyes szellőztetéshez.

A szellőztetésnél a munkamódszer identikus a vertikuláláséval.

Vegye ezért figyelembe az előző munka és biztonsági utasításokat.

7. Tisztítás, karbantartás és pótalkatrész megrendelés

Veszély!

Mindig kihúzni a biztonsági csatlakozót, mielőtt a készüléken beállításokat, javításokat, karbantartási vagy tisztítási munkákat végezne el. Győződjön meg arról, hogy nem forog tovább a késhenger.

7.1 Tisztítás

• Tartsa a védőberendezéseket, szellöztető réseket és a gépházat annyira por- és piszokmentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sürített levegővel.
• Ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.
• A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerüljön víz a készülék belsejébe. A víz elektromos készülékbe való behatolása megnöveli az áramcsapás veszélyét.

7.2 Karbantartás

• Egy elhasznált vagy károsult késhengert egy felhatalmazott szakember által kell kicserél-tetni (lásd a garanciaokmányon levő címet).
  Gondoskodjon arról, hogy minden rögzítőegység (csavarok, anyák stb.) mindig feszesen meg legyenek húzva, úgy hogy biztosan tudjon dolgozni a vertikulátorral.
  • Tárolja a vertikulátorját egy száraz teremben.

• Egy hosszú élettartam érdekébe minden csavarrészt valamint kereket és tengelyt meg kellene tisztítani és utánna pedig megolajozni.

• A vertikulátor rendszeres ápolása nem csak egy hosszú tartósságot és teljesítményképességet biztosít, hanem a pázsitjának a gondos és egyszerű vertikulálásához is hozzájárul.

• A szezon végén végezzen el a vertikulátoron egy általános kontrollt és távolítsa el az összegyült maradékokat. Minden szezonstart előtt okvetlenül leellenőrizni a vertikulátor állapotát. Javítások esetén forduljon a vevőszolgáltatási helyünköz (lásd a címet a garanciaokmányon).

A helyspórlós tároláshoz a tolófül egy P-állással rendelkezik (15-ös ábra). Ahhoz, hogy ebbe a po-zícióba kerüljön szükséges a gyorsfeszítőkarnak cca. 3 fordulattal való megeresztése, mivel a parkoló pozícióhoz egy magasabb arretálás van előrelátva. Ebben az állásban a vertikulátort, helyspórlósan egy sarokba lehet tolni (23-as ábra). A munkapozícióba való visszatételnél ügyelni arra, hogy körülbelül 3 fordulattal ismét feszesebbre húzza a gyorsfeszítőkart.

7.3 A henger kicserélése (lásd a képeket 24-töl – 27-ig)

Okvetlenül kesztyüket hordani!

Csak originális hengereket használni, mert különben bizonyos körülmények között nincsennek garantálva a funkciók és a biztonság.

A vertikuláló hengernek ill. a szellőztető hengernek a cseréjéhez járjon a következő képpen el: tolja hátra a henger reteszelését. A hengert ezen a végén megemelni és a nyílirányba kihúzni (25-ös + 26-os kép). Tolja ellenkezően ismét a meghajtónégyszögre az új tengelyt. Nyomja azután le a henger rögzítőjét (27-es kép). Idöröl időre kenje be a meghajtónégyszöget, azért hogy biztosítva legyen a henger könnyű cseréje.

A késhenger kedvezötlen állásánál a gépház által blokkolva lehet a külső kés. Ebben az esetben a hengert egy fél fordulattal tovább fordítani!

7.4 A pótalkatrész megrendelése:

Pótalkatrész megrendésénél a következő adatokat kellene megadni:

• A készülék típusát
• A készülék cikk-számát
• A készülék ident- számát
- A szükséges pótalkatrész pótalkatrész számát

Aktuális árak és inforációk a www.Einhell-Service.com alatt találhatóak.

Pótkéshenger cikk -szám: 34.059.62

Pótszellőztetőhenger cikk -szám: 34.059.61

Opcionális felfogó kosár cikk-szám: 34.059.60

8. Tárolás és szállítás

Tárolás

A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hömérséklet 5 °C és 30 °C között van. Az elektromos készüléket az eredeti csomagolásban órizni meg.

Szállítás

• Mielőtt szállítaná kapcsolja ki a készüléket és húzza ki a biztonsági csatlakozót.
• Ha léteznek, akkor szerelje fel a szállítási védőberendezéseket.
• Védje a készüléket károk és erős rezgések elöl, amelyek különösen a gépjárművekben történő szállításnál lépnek fel.
• Biztosítsa a készüléket elcsúszás és eldőlés ellen.

9. Megsemmisítés és újrahasznosítás

A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémböl és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a köz-ségi önkormányzatnál.

H

10. A töltőkészülék kijelzése

Kijelzési státusz		Jelentés és teendők
Piros LED Zöld LED
Ki Pislog Üzemkészenlét		Rá van kapcsolva a töltökészülék a hálózatra és üzemkész, az akku nincs a töltökészülékben
Be Ki Töltés		A töltökészülék a gyorstöltési üzemben tölti az akkut A megfelelő töltési idők direkt a töltökészüléken találhatóak.Utasítás! A fennálló akkutöltéstöl függöen valamennyire eltérhetnek a valódi töltési idők a megadott töltési időktől.
Ki Be Az akku fel van töltve és használatra kész. (READY TO GO)
			Azután a teljes feltöltésig kímélő töltésre kapcsol át.Hagyja ehhez az akkut körülbelül 15 percel tovább a töltökészüléken.Teendő:Távolítsa el az akkut a töltökészülékből. Válassza le a töltökészüléket a hálózatról.
Pislog Ki Alkalmazkodó töltés
			A töltökészülék a kíméletes töltési módban van.Ennél az akku biztonsági okokból lassabban lesz töltve és több időre van szükség. Ennek a következőek lehetnek az okai:- Az akku nagyon hosszú ideig nem lett töltve.- Az akkuhőmérséklet nincs az ideális téren belül.Teendő:Várja meg amig le nem zárult a töltési folyamat, az akkut ennek ellenére tovább lehet tölteni.
Pislog Pislog	Hiba	Nem lehetséges tovább a töltési folyamat. Defektes az akku.Teendő:Egy defektes akkut nem szabad többet tölteni.Távolítsa el az akkut a töltökészülékből.
Be Be Hőmérsékletzavar		Túl forró az akku (például direkti napsugárzás) vagy túl hideg ( 0^ C alatt)Teendő:Vegye ki az akkut és tárolja 1 napig szobahőmérsékletnél (cca. 20^ C).

H

11. Hibakeresési terv

Zavar Lehetséges okok Elhárítás
Nem indul a motor a)	meglazulva a belső csatlakozókb) Defektes a bekapcsolási zárc) Eldugulva a vertilkuláló gépházad) nincs bedugva a biztonsági csatlakozóe) nincs helyesen bedugva az akku	a)avevőszolgáltatási mühely általb) a vevőszolgáltatási mühely általc) esetleg megváltoztatni a vertikuláló mélységét, megtisztítani agépházat, azért hogy a késhengerszabadon tudjon futnid) bedugni a biztonsági csatlakozóte) eltávolítani az akkut, újból bedugni(lásd az 5.).
Alábbhagy a motorteljesítmény	a) Túl kemény a talajb) Eldugulva a vertilkuláló gépházac) Túl erőssen el vannak kopva akések	a) korrigálni a vertikuláló mélységetb) Megtisztítani a gépházatc) kicserélni a kést
Nem tisztán vertikulált	a) elkopva a késb) rossz a vertikuláló mélység	a) kicserélni a késtb) korrigálni a vertikuláló mélységet
Motor fut, nem foroga késhenger	a) elszakadt az ékszíj a) a vevőszolgáltatási mühely álta

Figyelem! A motor védelmének érdekében, az egy hőkapcsolóval van felszerelve, mely egy túlterhelés esetén lekapcsol és egy rövid lehülési idő után autómatikusan bekapcsol!

H

Csak az EU-országoknak

Ne dobja az elektromos szerszámokat a háztartási hulladék közé!

Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyűjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz.

Recycling-alternatívák a visszaküldési felszólításhoz:

Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alternativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tartozékait és segítőeszközeit

Kérjük vegye figyelembe a megsemmisítésnél, hogy ki legyenek véve a készülékből az akkuk és a világító szerek (mint például villanykörte).

A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az Einhell Germany AG kihangsúlyozott beleegyezésével engedélyezett.

Technikai változtatások jogát fenntartva

H

Szervíz-információk

A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérfük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapcsolatban a rendelkezésére állnak.

Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.

Kategória Példa
Gyorsan kopó részek* Ékszíj, henger, akku
Fogyóeszköz/ fogyórészek*
Hiányzó részek

* nincs okvetlenül a szállítás terjedelmében!

Hiányok vagy hibák esetén kérjük a hibaesetet a www.Einhell-Service.com alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

• Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?
• Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?
• Az Ön véleménye szerint mi a készülék hibás működése (főtünet)?
  Írja le ezt a hibás működést.

Garanciaokmány

Tisztelt Vevő,

termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervízszolgáltatásunkhoz amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefonon is, az alul megadott szervízszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy természetes személyeknek, akik nem szánják ezt a terméket sem üzemsszerű sem egyébb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elháritására vagy a készülék kicserélésére.

Kérjük vegye figyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.

1. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás figyelmen kívül hagyása vagy amelyek a nem szakszerű felszerelés, a használati utasítás figyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok figyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek.

- károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre.

- károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.

1. A garancia időtartama 24 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szerviz esetében is érvényes.

2. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím alatt: www.Einhell-Service.com. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizonylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehetőség miatt ki vannak zárva a garnciateljesítmény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal visszakap egy megjavított vagy egy új készüléket.

Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garancia. Ehhez kérjük a készüléket a szervízcímünkre beküldeni.

Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira.

RO

Pericol!
