Typ produktu	Bezdrôtový vertikutátor a prevzdušňovač trávnika
Značka	Einhell
Model	GESC 3635 Li
Pracovná šírka	35 cm
Hmotnosť	9,9 kg
Napájanie	Li-Ion batéria 36 V (Power X-Change, nie je súčasťou balenia)
Voľnobežné otáčky	3 300 ot./min
Počet nožov	16
Počet zubov (prevzdušňovač)	24
Nastavenie hĺbky	+3 / -3 / -6 / -9 mm
Hladina akustického tlaku	81 dB(A)
Garantovaná hladina akustického výkonu	94 dB(A)
Vibrácie (max.)	5,6 m/s²
Typ krytia	IPX1
Hlavné funkcie	Vertikutácia a prevzdušňovanie (prevzdušňovací valec voliteľný)
Údržba	Čistiť po každom použití, olejovať pohyblivé časti, skladovať v suchu
Bezpečnosť	Blokovanie štartu, bezpečnostná zástrčka, tepelná ochrana motora
Hlavné náhradné diely	Nožový valec obj. č. 34.059.62, prevzdušňovací valec obj. č. 34.059.61, zberný kôš obj. č. 34.059.60
Všeobecné informácie	Súkromné použitie, dodávané bez batérie a nabíjačky, kompatibilné s Power X-Change

Často kladené otázky - GESC 3635 Li EINHELL

Ako nastaviť hĺbku vertikutácie?

Potiahnite páku nastavenia v smere šípky a umiestnite ju na požadovanú polohu: +3 (preprava), -3, -6 alebo -9 mm. Uistite sa, že páka správne zacvakne.

Aký typ akumulátora mám použiť?

Používajte výlučne Li-Ion akumulátory série Power X-Change s napätím 36 V. Nikdy nespájajte plne nabitý akumulátor s čiastočne vybitým.

Ako namontovať rúčku?

Najprv namontujte držiak rúčky, potom spodnú rúčku a nakoniec hornú rúčku. Upevnite trubky pomocou skrutiek, podložiek a rýchloupínacích prvkov. Na upevnenie kábla použite držiaky káblov.

Ako vymeniť valec?

Noste rukavice. Zatlačte blokovanie valca dozadu, zdvihnite valec a vyberte ho. Vložte nový valec na štvorhranný pohon a spustite upevnenie. Občas naolejujte pohon.

Čo robiť, ak motor nenaštartuje?

Skontrolujte, či je bezpečnostná zástrčka zasunutá, či je akumulátor správne zaistený a či nie je kryt upchatý. V prípade potreby vyčistite. Pozrite si plán hľadania chýb v návode.

Ako čistiť zariadenie?

Odpojte bezpečnostnú zástrčku. Čistite vlhkou handričkou a trochou mydla. Nepoužívajte agresívne prostriedky. Zabráňte vniknutiu vody dovnútra.

Aké príslušenstvo je k dispozícii?

Zberný kôš (obj. č. 34.059.60), prevzdušňovací valec (obj. č. 34.059.61) a náhradný nožový valec (obj. č. 34.059.62) sú k dispozícii ako voliteľné príslušenstvo.

Ako skladovať zariadenie?

Skladujte zariadenie na tmavom, suchom, nemrznúcom mieste, mimo dosahu detí. Ideálna teplota je medzi 5 °C a 30 °C. Sklopte rúčku do polohy P pre kompaktné uloženie.

Aké sú základné bezpečnostné pokyny?

Noste ochranu sluchu a zraku. Udržujte osoby v bezpečnej vzdialenosti. Pred akoukoľvek údržbou odpojte bezpečnostnú zástrčku. Nedotýkajte sa otáčajúceho sa valca. Používajte iba akumulátory s rovnakým nabitím.

Ako nabíjať akumulátor?

Použite nabíjačku Power X. Zapojte ju do siete, vložte akumulátor. Zelená LED bliká počas nabíjania a po dokončení nabíjania trvalo svieti. Ak je akumulátor príliš teplý alebo studený, nenabíjajte.

NÁVOD NA OBSLUHU GESC 3635 Li EINHELL

Montáž akumulátoru (obr. 18–19)

Akumulátor disponuje dostatečným zbytkovým nabitím.

1 LED bliká:

Akumulátor je prázdný, akumulátor znovu nabijte.

Pokyny ke správné vertikutaci

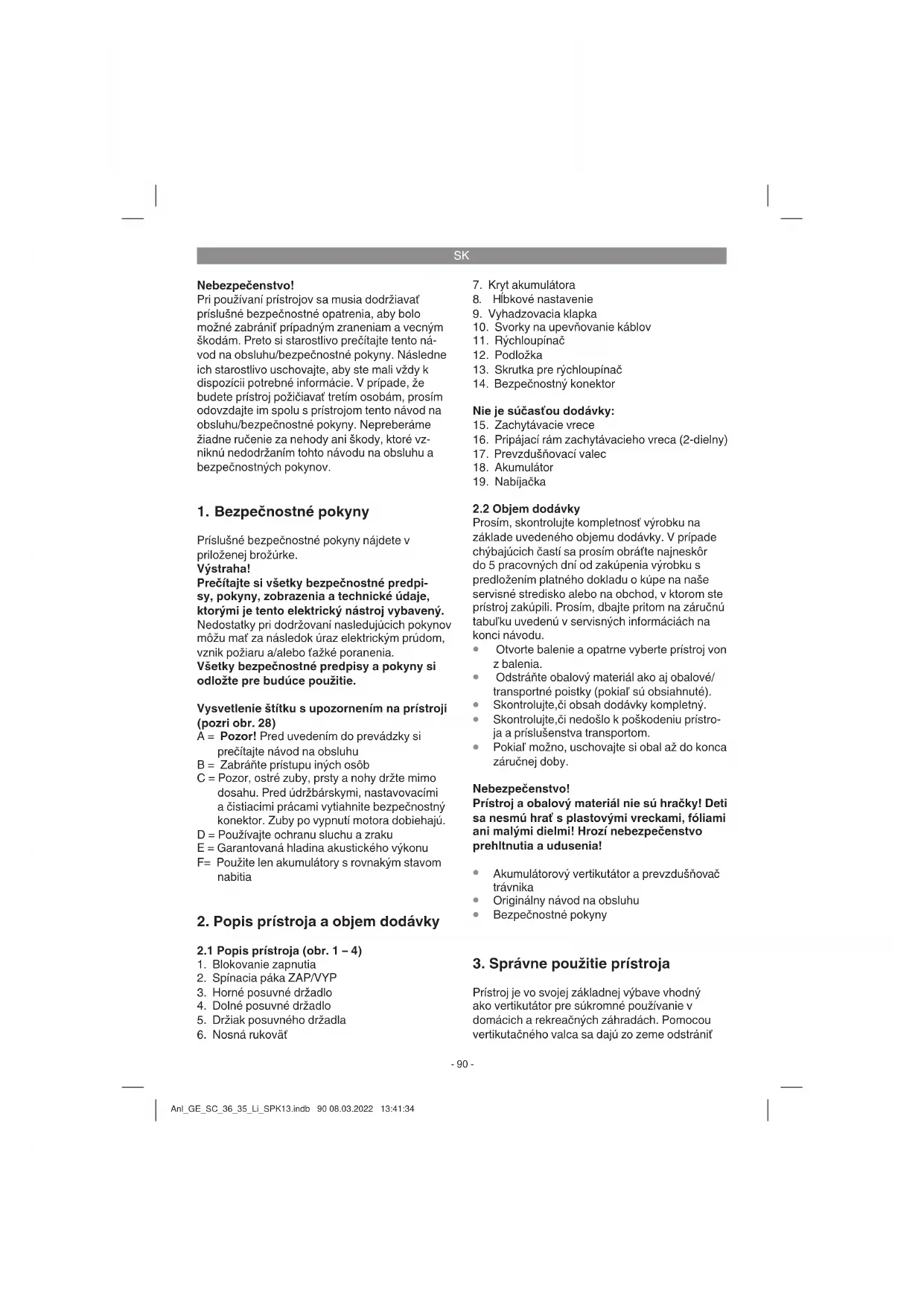

Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť pripadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.

Príslušné bezpečnostné pokyny nájdete v priloženej brožúrke.

Výstraha!

Prečítajte si všetky bezpečnostné predpisy, pokyny, zobrazenia a technické údaje, ktorými je tento elektrický nástroj vybavený. Nedostatky pri dodržovaní nasledujúcich pokynot môžu mať na následok úraz elektrickým prúdom, vzník požiaru a/alebo ťažké poranenia. Všetky bezpečnostné predpisy a pokyny si odložte pre budúce použitie.

Vysvetlenie štítku s upozornením na prístroji (pozri obr. 28)

A = Pozor! Pred uvedením do prevádzky si prečítajte návod na obsluhu
B = Zabráňte prístupu iných osób
C = Pozor, ostré zuby, prsty a nohy držte mimo dosahu. Pred údržbárskymi, nastavovacími a čistiacimi prácami vytiahnite bezpečnostný konektor. Zuby po vypnutí motora dobiehajú.
D = Používajte ochranu sluchu a zraku
E = Garantovaná hladina akustického výkonu
F= Použite len akumulátory s rovnakým stavom nabitia

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1 – 4)

1. Blokovanie zapnutia
2. Spínacia páka ZAP/VYP
3. Horné posuvné držadlo
4. Dolné posuvné držadlo
5. Držiak posuvného držadla

6. Nosná rukovät

7. Kryt akumulátora

8. Híbkové nastavenie
9. Vyhadzovacia klapka
10. Svorky na upevňovanie káblov
11. Rýchloupínač
12. Podložka
13. Skrutka pre rýchloupínač
14. Bezpečnostný konektor

Nie je súčastou dodávky:

1. Zachytávacie vrece
2. Pripájací rám zachytávacieho vreca (2-dielny)
3. Prevzdušňovací valec
4. Akumulátor
5. Nabíjačka

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich častí sa prosím obráťte najneskôr do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na obchod, v ktorom ste prístroj zakúpili. Prosím, dbajte pritom na záručnú tabul'ku uvedenú v servisných informáciách na konci návodu.

• Otvorte balenie a opatrne vyberte prístroj von z balenia.
• Odstráňte obalový materiál ako aj obalové/transportné poistky (pokial' sú obsiahnuté).
• Skontrolujte,či obsah dodávky kompletný.
• Skontrolujte,či nedošlo k poškodeniu prístroja a príslušenstva transportom.
• Pokial' možno, uschovajte si obal až do konca záručnej doby.

Nebezpečenstvo!

Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrať s plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!

3. Správne použitie prístroja

Prístroj je vo svojej základnej výbave vhodný ako vertikutátor pre súkromné používanie v domácich a rekreačných záhradách. Pomocou vertikutačného valca sa dajú zo zeme odstrániť

SK

mach a burina spolu s koreňmi a pôda sa skyprí. Týmto môže trávnik lepšie prijímať výživné látky a prečistí sa. Odporúčame trávnik vertikutovať na jar (v apríli) a na jeseň (v októbri).

S prevzdušňovacím valcom možno prístroj pomocou niekoľkých jednoduchých krokov premeniť na prevzdušňovač trávníka. Pomocou prevzdušňovacieho valca sa povrch trávnika naruší, a tak môže voda lepšie odtekať a ul’ahčí sa absorpcia kyslíka. Prevzdušňujte podľa potreby počas celého obdobia rastu.

Za vertikutátor trávnika pre súkromné použitie v domácich a rekreačných záhradách sa považujú také prístroje, ktorých ročné použitie spravidla neprekračuje 10 hodín a ktoré sa používajú na ošetrovanie trávnatých plôch alebo trávnikov, nie však na verejných priestranstvách, v parkoch, na športoviskách ani v poľnohospodárstve a lesnom hospodárstve.

Dodržiavanie návodu na obsluhu pripojeného výrobcom k tomuto prístroju je predpokladom pre správne použitie vertikutátora. Návod na obsluhu obsahuje zároveň podmienky pre prevádzku, ošetrovanie a údržbu prístroja.

Výstraha! Kvôli telesnému ohrozeniu používatel'a sa nesmie vertikutátor používať ako záhradný drtič na drtenie vetiev a konárov zo živého plotu. Ďalej nesmie byť vertikutátor používaný ako motorová plečka a ani na vyrovnávanie nerovností pôdy, ako napr. krtincov.

Z bezpečnostných dôvodov nesmie byť vertikutátor používaný ako hnací agregát pre iné pracovné nástroje alebo akékol'vek nástrojové sady, iba ak sú tieto výslovne povolené a schválené výrobcom.

Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Akékol'vek iné odlišné použitie sa považuje za nesplňajúce účel použitia. Za škody alebo zranenia akéhokol'vek druhu spôsobené nesprávnym používaním ručí používatel' / obslu-hujúca osoba, nie však výrobca. Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

4. Technické údaje

Otáčky pri vol'nobehu: 3300/min

Trieda ochrany: ....III

Napätie: 36 V d. c.

Pracovná šírka: 35 cm

Počet nožov: 16 kusov

Počet pazúrov: 24 kusov

Híbkové nastavenie: ..... +3 / -3 / -6 / -9 mm

Stupeň ochrany: IPX1

Hmotnost 9,9 kg

Nebezpečenstvo!

Hluk a vibrácia

Hodnoty hluku a vibrácií boli určené podľa noriem EN ISO 3744, EN ISO 11201, ISO 11094 a EN ISO 20643.

Pozor!

Prístroj sa dodáva bez prevzdušňovacieho valca a zachytávacieho vreca. Prístroj sa smie používať iba s originálnym príslušenstvom. Ďalšie informácie k objednávaniu voliteľného príslušenstva nájdete na konci návodu v časti „7.4 Objednávanie náhradných dielov“.

Pozor!

Prístroj sa dodáva bez akumulátorov a bez nabíjačky a smie sa používať len s lítium-iónovými akumulátormi série Power X-Change!

Li-iónové akumulátory série Power X-Change sa smú nabíjať výlučne len nabíjačkou Power X-Charger.

Obmedzte tvorbu hluku a vibráciu na mini- mum!

- Používajte len prístroje v bezchybnom stave.

• Pravidelne vykonávajte údržbu a čistenie prístroja.
  • Prispôsobte spôsob práce prístroju.
• Prístroj nepreťažujte.
  • V prípade potreby nechajte prístroj

SK

skontrolovat.

• Prístroj vypnite, pokial' ho nepoužívate.
  • Používajte rukavice.

Pozor!

Zvyškové riziká

Aj napriek tomu, že budete elektrický prístroj obsluhovať podľa predpisov, budú existovať zvyškové riziká. V súvislosti s konštrukciou a vyhotovením elektrického prístroja môže dôjst k výskytu týchto nebezpečenstiev:

1. Poškodenie sluchu, pokiaľ sa nenosí žiadna vhodná ochrana sluchu.
2. Poškodenie zdravia, ktoré je následkom vibrácie rúk a ramien, pokial' sa prístroj bude používať dlhšiu dobu alebo sa nevedie a neudržuje správnym spôsobom.

Opatrne! Tento prístroj vytvára behom prevádzky elektromagnetické pole. Toto pole môže v určitých pripadoch ovplyvňovať aktivne alebo pasívne medicínske implantáty. Aby sa znížilo nebezpečenstvo vážnych alebo smrtelných zranení, odporúčame osobám s medicínskymi implantátmi konzultovať pred používaním prístroja svojho lekára a výrobcu medicínskeho implantátu.

5. Pred uvedením do prevádzky

Pozor!

Prístroj sa dodáva bez prevzdušňovacieho valca a zachytávacieho vreca. Prístroj sa smie používať iba s originálnym príslušenstvom. Ďalšie informácie k objednávaniu volitelného príslušenstva nájdete na konci návodu v časti „7.4 Objednávanie náhradných dielov“.

Pozor!

Prístroj sa dodáva bez akumulátorov a bez nabíjačky a smie sa používať len s lítium-iónovými akumulátormi série Power X-Change!

Lítium-iónové akumulátory série Power X-Change sa smú nabíjať len pomocou nabíjačky Power X-Charger.

Výstraha!

Vytiahnite vždy bezpečnostný konektor predtým, než budete vykonávať nastavenia, opravy, údržbu alebo čistiace práce na prístroji.

namontovať pred použitím vertikutátora.

Postupujte podl'a návodu na obsluhu po jednotlivých krokoch a orientujte sa podl'a obrázkov, aby bola montáž pre Vás jednoduchšia.

Montáž držiaka posuvného ramena (pozri obrázky 5 a 6)

• Uvol'nite rýchloupínaciu páčku (obr. 5/pol. 11) a podložku (obr. 5/pol. 12)
• Držiaky posuvného držadla (obr. 5/pol. 5) nasunúť na upevnovaciu skrutku. Dbajte na to, aby bolo zaoblenie rúrky (obr. 6/pol. A) na vonkajšej strane.
• Teraz znovu priložit podložku a pevne dotiahnuť pomocou rýchloupínacej páčky.

Obidva držiaky posuvného držadla sa musia nastaviť na rovnaký uhol naklonenia!

Montáž dolného posuvného držadla (pozri obr. 7)

• Dolné posuvné držadlo (obr. 7/pol. 4) sa musí nasunúť cez držiaky posuvného držadla.
• Pomocou priložených skrutiek (obr. 7/pol. 13), podložiek (obr. 7/pol. 12) a rýchloupínacích páčok (obr. 7/pol. 11) rúrky navzájom spojte.

Montáž horného posuvného držadla (pozri obrázok 8 až obrázok 10)

• V hornom posuvnom držadle (obr. 8/pol. 3) sa nachádzajú pod sebou 2 otvory, ktoré umožňujú dodatočné výškové nastavenie posuvného držadla.
• Umiestnite horné posuvné držadlo (obr. 8/po. 3) takým spôsobom, aby boli otvory horného posuvného držadla presne nad otvormi dolného posuvného držadla.
• Pomocou priložených skrutiek (obr. 8/pol. 13), podložiek (obr. 8/pol. 12) a rýchkloupínacích páčok (obr. 8/pol. 11) rúrky navzájom spojte.
• Pomocou priložených káblových držiakov (obr. 9/pol. 10) upevnite sieťový kábel zvnútra na růrkach posuvných držadiel takým spôsobom, aby bolo umožnené otváranie a zatváranie vyhadzovacieho krytu (obr. 10/pol. 10).
  Prosím dbajte na to, aby sa dala vyhadzovacia klapka l'ahko otvárat' a zatvárat!

Montáž doplnkového zachytávacieho koša (pozri obrázky 11-14)

- Pri vkladaní a pripevňovaní zachytávacieho koša na vertikutátor musíte jednou rukou nadvihnúť vyhadzovací kryt (obr. 14/pol. 9) a druhou rukou uchopit zachytávacie vrece za rukovať a zavesit ho smerom zhora (obr. 14)

Nebezpečenstvo!

Pri zavesovaní zachytávacieho koša musí byť motor vypnutý a nožový valec sa nesmie točit!

Nastavenie výšky držadla (pozri obrázok 15)

Uvol'nite na obidvoch stranách vertikutátora rýchkloupínacie páčky (obr. 15/pol. 11). Výška poriska sa smie behom práce nastavovať do polohy 1 alebo 2 (obr. 15). Rýchkloupínacie páčky potom znovu dotiahnite. Na obidvoch stranách sa musí nastavit rovnaký uhol naklonenia.

Nastavenie híbky vertikutácie (pozri obrázok 16)

Híbka vertikutácie sa nastavuje pomocou nastavovacieho mechanizmu. Za týmto účelom potiahnite páčku v smere šípky (pozri obr. 16) a umiestnite ju do požadovanej polohy (+3/-3/-6/-9). Dbajte na správne zapadnutie páčky!

+3 = poloha jazdy alebo transportná poloha -3 mm
-3 = híbka vertikutácie -3 mm
-6 = híbka vertikutácie -6 mm
-9 = híbka vertikutácie -9 mm

Nabíjanie akumulátora (obr. 17/19)

Prístroj je dodávaný bez akumulátorov a bez nabíjačky!

Počas nabíjania môže dôjst k čiastočnému zohriatiu akumulátora. To je však normálne.

tie akumulátora, prosíme Vás, aby ste

nabíjačku

• a akumulátor

zaslali nášmu zákazníckemu servisu.

Kvôli správnemu odoslaniu kontaktujte náš zákaznícky servis alebo obchod, kde ste prístroj zakúpili.

Dbajte pri odosielaní alebo likvidácii akumulátorov, resp. akumulátorového prístroja na to, aby boli zabalené jednotlivo v umelohmotných vreckách aby sa zabránilo skratom a vzniku požiaru!

V záujme dlhej životnosti akumulátora by ste sa mali postarať o včasné opätovné nabíjanie akumulátora. To je potrebné v každom pripade vtedy, ked' zistíte, že sa výkon prístroja začne znižovať. Akumulátor by nemal byť nikdy úplne vybitý. To totiž vedie k poškodeniu akumulátora!

Montáž akumulátora (obr. 18-19)

Otvorte kryt akumulátora (obr. 18/poz. 7). Potom zasúvajte obidva akumulátory do uložení, ako je zobrazené na obr. 19, pokým akumulátory počutel'ne nezapadnú.

Upozornenie!

Používajte vždy akumulátory s rovnakým stavom nabitia, nikdy nekombinujte plný a polovične nabitý akumulátor. Nabíjajte vždy obidva akumulátory súčasne.

Akumulátor s nižším stavom nabitia určuje dobu chodu pristroja. Pred prevádzkou sa musia vždy nabiť obidva akumulátory. Zatvorte kryt akumulátora zaklapnutím a dbajte na to, aby sa kryt správne zacvakol.

Zobrazenie kapacity akumulátora (obr. 20)

Zatlačte na vypínač pre zobrazenie kapacity akumulátora (obr. 20/pol. A). Zobrazenie kapacity akumulátora (obr. 20/pol. B) signalizuje stav nabitia akumulátora pomocou 3 kontroliek.

Svietia všetky 3 kontrolky:

Akumulátor je úplne nabitý.

Svietia 2 alebo 1 kontrolka:

Akumulátor má dostatočné zvyškové nabitie.

1 kontrolka bliká:

Akumulátor je prázdny, nabite akumulátor.

SK

Vse LED-lučke utripajo:

Aby sa zabránilo samovoľnému zapnutiu vertikutátora, je posuvné držadlo (obr. 22/pol. 3) vybavené blokovaním zapnutia (obr. 22/pol. 1), ktoré musí byť stlačené pred tým, než je možné stlačit spínaciu páku (obr. 22/pol. 2). Doba naštartovania prístroja môže trvať niekol’ko sekúnd. Ked’ pustíte túto spínaciu páku, tak sa vertikutátor automaticky vypne. Vyskúšajte tento proces niekol’kokrát, aby ste sa presvedčili, že Váš prístroj funguje správne. Vytiahnite vždy bezpečnostný konektor predtým, než budete vykonávať nastavenie, opravy, údržby alebo čistiace práce na prístroji. Ubezpečte sa, že sa nožový valec neotáča.

Nebezpečenstvo!

V žiadnom prípade neotvárajte vyhadzovací kryt pokiaľ motor beží. Rotujúci nožový valec môže viest k zraneniam. Vyhadzovací kryt vždy starostlivo upevnite. Tento kryt sa pomocou pružiny sám zatvára do „uzatvorenej“ polohy! Bezpečnostný odstup medzi krytom prístroja a obsluhujúcou osobou determinovaný vodiacim držadlom sa musí vždy dodržiavať. Pri prevzdušňovani a zmene smeru pohybu na svahoch a plochách so sklonom je potrebná zvýšená opatrnosť. Dbajte na bezpečný postoj, používajte obuv z protišmykovými, profi lovanými podrážkami a dlhé nohavice. Prevzdušňujte vždy kolmo na svah. Svahy so sklonom vyšším ako 15 stupňov nesmú byť z bezpečnostných dôvodov prevzdušňované pomocou tohto vertikutátora. Pri spiatočnom pohybe a pri tahaní vertikutátora smerom vzad je potrebná zvýšená opatrnosť, nebezpečenstvo potknutia sa!

Pokyny pre správnu vertikutáciu

Pri vertikutácii sa odporúča prekrývajúci pracovný postup.

Pre dosiahnutie čistého obrazu vertikutácie trávnika je potrebné viest vertikutátor pokiaľ možno v čo najrovnejších dráhach. Pritom by sa mali tieto dráhy prekrývať vždy niekoľkými centimetramí, aby neostali neprevzdušnené pásy.

Pokial' by ste použili volitel'né doplnkové vrece na zachytávanie trávy, tak sa musí toto vrece vyprázdnit', ked' počas vertikutácie začnú na trávniku ostávať zvyšky trávy.

Nebezpečenstvo! Pred odobratím zachytávacieho vreca je potrebné vypnúť motor a počkať do úplného zastavenia nožového valca!

Pre vybratie zachytávacieho vreca nadvihnite jednou rukou vyhadzovaciu klapku a druhou rukou odoberte zachytávacie vrece!

Opakovanie vertikutácie závisí podstate od akosti trávnatého porastu trávnika a od tvrdosti pôdy. Udržujte spodnú stranu krytu vertikutáto-ra vždy čistú a zbavujte ju od zvyškov trávy po prevzdušňovaní. Zvyšky trávy stažujú proces naštartovania a ovplyvňujú kvalitu vertikutácie. Na svahoch sa musia dráhy vertikutácie viest kolmo na svah. Pred tým, než budete vykonávať akékol'vek kontroly na nožovom valci, je potrebné vypnút motor.

Nebezpečenstvo!

Nožový valec sa po vypnutí motora točí ešte niekol'ko sekúnd. V žiadnom prípade sa nepokůšajte nožový valec zastaviť. Ak narazí nožový valec, ktorý je pri pohybe veľmi citlivý, na nejaký predmet, vypnite vertikutátor a počkajte, kým sa nožový valec úplne nezastaví. Skontrolujte potom stav nožového valca. Ak je valec poškodený, je potrebná jeho výmena (pozri kap. 7.3).

Pokyny pre správne prevzdušňovanie pomocou volitel'ného prevzdušňovacieho valca.

Pri prevzdušňovaní je spôsob práce identický ako pri vertikutácii.

Dodržujte preto vyššie uvedené pracovné a bezpečnostné pokyny.

SK

7. Čistenie, údržba a objednanie náhradných dielov

Nebezpečenstvo!

Vytiahnite vždy bezpečnostný konektor predtým, než budete vykonávať nastavenie, opravy, údržby alebo čistiace práce na prístroji. Ubezpečte sa, že sa nožový valec neotáča.

7.1 Čistenie

• Udržujte ochranné zariadenia, vzduchové otvory a kryt motora vždy v čistom stave bez prachu a nečistôt. Utrite prístroj čistou utierkou alebo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak.
• Odporúčame, aby ste prístroj čistili priamo po každom použití.
• Čistite prístroj pravidelne pomocou vlhkej utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda. Vniknutie vody do elektrického pristroja zvyšuje riziko úrazu elektrickým prúdom.

7.2 Údržba

• Opotrebovaný alebo poškodený kotúčový valec by mal byť vymenený autorizovaným odborníkom (pozri adresu na záručnom liste).
• Postarajte sa o to, aby boli všetky upevňovacie prvky (skrutky, matice, atd.) vždy pevne dotiahnuté, aby bola možná bezpečná práca s vertikutátorom.
• Skladujte Váš vertikutátor v suchej miestnosti.
• Kvôli dlhej životnosti prístroja by mali byť všetky skrutkové spoje ako aj kolesá a osi vyčistené a následne naolejované.
• Pravidelná starostlivosť o Váš vertikutátor zabezpečí nielen dlhú dobu jeho životnosti a výkonnosť, ale je prospešná zároveň aj pre dôkladnú a jednoduchú vertikutáciu Vášho trávnika.
• Na konci sezóny vykonajte všeobecnú kontrolu vertikutátora a odstráňte všetky nazbierané zvyšky trávy. Pred každým začatím novej sezóny musíte skontrolovať stav vertikutátora. Pri prípadných opravách sa obráťte na náš zákaznícky servis (pozri adresu na záručnom liste).

Za účelom priestorovo úsporného skladovania je držadlo vybavené parkovacou polohou (obr. 15). Aby bolo možné dostať držadlo do tejto polohy, musia sa uvoľnitř rýchloupínacie páčky o cca 3

otáčky, pretože pre parkovaciu polohu je určená vyššia aretácia. V tejto polohe je možné vertikutátor postaviť priestorovo úsporne do rohu (obr. 23). Pri opátovnom presunutí do pracovnej polohy dbajte na to, aby ste rýchloupínaciu páčku znovu utiahli o 3 otáčky pevnejšie!

7.3 Výmena valca (pozri obr. 24-27)

Používajte vždy len originálne valce, pretože v opačnom prípade nemusí byt zaručená správna funkčnosť a bezpečnosť prístroja.

Pri výmene vertikulačného valca, resp. prevzdušnovacieho valca postupuje nasledovne: Posuňte blokovanie valca dozadu. Nadvihnite valec na tomto konci a vytiahnite ho von v smere šípky (Obr. 25 + 26). Nasuňte nový valec znovu na hnaci štvorhran v opačnom smere. Fixáciu valca potom stlačte smerom nadol (obr. 27).

Občas namažte hnací štvorhran mazivom, aby bola zabezpečená l'ahká výmena valcov.

V prípade nevhodnej polohy nožového valca sa môže vonkajší nôž zablokovať telesom prístroja. V takom prípade otočte valec o pol otáčky d'alej!

7.4 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné uviest nasledovné údaje:

• Typ prístroja
  • Výrobné číslo prístroja
  • Identifikačné číslo prístroja
  • Číslo potrebného náhradného dielu
  Aktuálne ceny a informácie nájdete na stránke www.Einhell-Service.com

Skladujte prístroj a jeho príslušenstvo na tmavom, suchom a nezamízajúcom mieste mimo dosahu detí. Optimálna teplota pre skladovanie je medzi 5 °C a 30 °C. Skladujte tento prístroj v originálnom balení.

SK

Preprava

• Prístroj vypnite a vytiahnite bezpečnostný konektor pred tým, než budete prístroj prepravovat.
• Dajte na prístroj transportné ochranné prípravky, ak sú k dispozícii.
• Chráňte prístroj pred poškodením a silnými vibráciami, ktoré vznikajú predovšetkým pri prepravovaní vo vozidlách.
• Prístroj zabezpečte proti skíznutiu a prevráteniu.

9. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabráne- nia poškodeniu pri transporte. Tento obal je vyro- bený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené prístroje nepatria do domového odpa- du. Prístroj by sa mal odovzdať k odbornej likvi- dácii na príslušnom zbernom mieste. Pokiaľ Vám nie je známe takéto zberné miesto, informujte sa prosím na miestnej samospráve.

10. Signalizácia nabíjačky

Stav signalizácie		Význam a opatrenie
Červená LED	Zelená LED
Vyp Bliká Prípravená k prevádzkeNabíjačka je zapojená na sieť a pripravená k prevádzke, akumulátor nie je v nabíjačke.
Zap Vyp Nabíjanie		Nabíjačka nabíja akumulátor v rýchlo nabíjacom režime. Príslušné doby nabíjania nájdete priamo na nabíjačke.Upozornenie! Podľa prítomného stavu nabitia akumulátora sa môžu skutočné doby nabíjania čiastočne odlišovať.
Vyp Zap Akumulátor je nabity a pripravený na použitie. (READY TO GO)Potom sa po úplnom nabití prepne do udržiavacieho nabíjania.Za týmto účelom nechajte akumulátor približne 15 minút dlhšie na nabíjačke.Opatrenie:Vyberte akumulátor z nabíjačky. Odpojte nabíjačku zo siete.
Bliká Vyp Príspôsobené nabíjanieNabíjačka sa nachádza v režime šetrného nabíjania.Pritom sa akumulátor z bezpečnostných dôvodov nabíja pomalšie a potrebuje viac času. Toto môže mať nasledovné príčiny:- Akumulátor sa veľmi dlhú dobu nenabíjal.- Teplota akumulátora neleží v ideálnom rozsahu.Opatrenie:Počkajte do ukončenia procesu nabíjania, akumulátor je možné napriek tomu d’alej nabíjať.
Bliká Bliká Chyba		Proces nabíjania už nie je možný. Akumulátor je defektný.Opatrenie:Defektný akumulátor nesmie byť nad’alej nabíjaný!Vyberte akumulátor z nabíjačky.
Zap Zap Tepelná porucha		Akumulátor je príliš horúci (napr. priame slnečné žiarenie) alebo príliš studený (pod 0 °C)Opatrenie:Vyberte akumulátor a skladujte ho 1 deň pri izbovej teplote (cca 20 °C).

11. Plán na hl'adanie chýb

Porucha Možná pričina Odstránenie poruchy
Motor sa neroz-bieha	a) Vnútorné pripojenia uvoľnenéb) Defektné blokovanie zapnutiac) Teleso vertikutátora upchanéd) Bezpečnostný konektor nie je zasunutýe) Akumulátor nie je správne za-sunutý	a) zákazníckym servisomb) zákazníckym servisomc) prípadne zmenit híbku vertikutácie, vyčistiť teleso, aby mohol nožový va-lec vol’ne bežaťd) zasunúť bezpečnostný konektor (p. 6.)e) vybrať akumulátor, znovu ho nasunúť (p. 5.)
Výkon motora sa zhoršuje	a) Príliš tvrdá pôdab) Teleso vertikutátora upchanéc) Nože silne opotrebované	a)upraviť výšku vertikutácieb) vyčistiť telesoc) vymeniť nože
Nečistá vertikutácia	a) Opotrebované nožeb) Nesprávna híbka vertikutácie	a) vymeniť nožeb) upraviť výšku vertikutácie
Motor beží, nožový valec sa netočí	a) Roztrhnutý ozubený remeň a) zákazníckym servisom

Pozor! Z dôvodu tepelnej ochrany je motor vybavený tepelným spínačom, ktorý sa pri preťažení vypne a po krátkej fáze chladnutia znovu automaticky zapne!

SK

Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad!

Podl'a Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdat do triedeného zberu a musí sa zabezpečit ich špecifické spracovanie v súlade s ochranou životného prostredia (recyklácia).

Majitel' elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riadnej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a pomocných prostriedkov bez elektronických komponentov.

Vezmite na vedomie, že pri likvidácii je potrebné odobrať akumulátory a osvetľovacie prostriedky (napr. žiarovka) z náradia.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich častí, je prípustná len s výslovným súhlasom spoločnosti Einhell Germany AG.

Technické zmeny vyhradené

SK

Servisné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékol'vek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad
Diely podliehajúce opotrebeniu* Klinový remeň, valec, akumulátor
Spotrebný materiál / spotrebné diely*
Chýbajúce diely

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.Einhell-Service.com. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledujúce otázky:

• Fungoval prístroj predtým alebo bol od začiatku chybný?
  • Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?
• Aké chybné funkcie podl'a Vás prístroj vykazuje (hlavný symptóm)?
  Popíšte túto chybnú funkciu.

Záručný list

naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne fungovať, je nám to veľmi l’úto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom servisnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebitel'ov, t.j. takých osôb, ktoré tento výrobok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu prístroja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas záručnej doby používal v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo ak bol vystavený namáhaniu rovnocennému s takýmto použitím.

3. Z našej záruky sú vylúčené:

4. Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieřové napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou a údržbou.

5. Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).

6. Škody na prístroji alebo na častiach pristroja, ktoré zodpovedajú príslušnému pracovnému, bežnému alebo inému prirodzenému opotrebeniu.

7. Doba záruky je 24 mesiacov a začina plynút od dátumu zakúpenia prístroja. Nároky na záruku sa musia uplatnit pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predlíženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékol'vek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.

8. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.Einhell-Service.com. Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia kvôli nedostatočnej možnosti identifikácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspăť opravený alebo nový prístroj.

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.

Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky podľa servisných informácií uvedených v tomto návode na obsluhu.

NL

Gevaar!
