NÁVOD NA OBSLUHU GC-PM 53 S HW-E EINHELL

Hladina akustického tlaku L_pA ..... 86,1 dB(A)

Nejistota K_ .....2,5 dB

Hladina akustického výkonu L _WA ...... 98 dB(A)

Nejistota K_WA 0,91 dB

Noste ochranu sluchu.

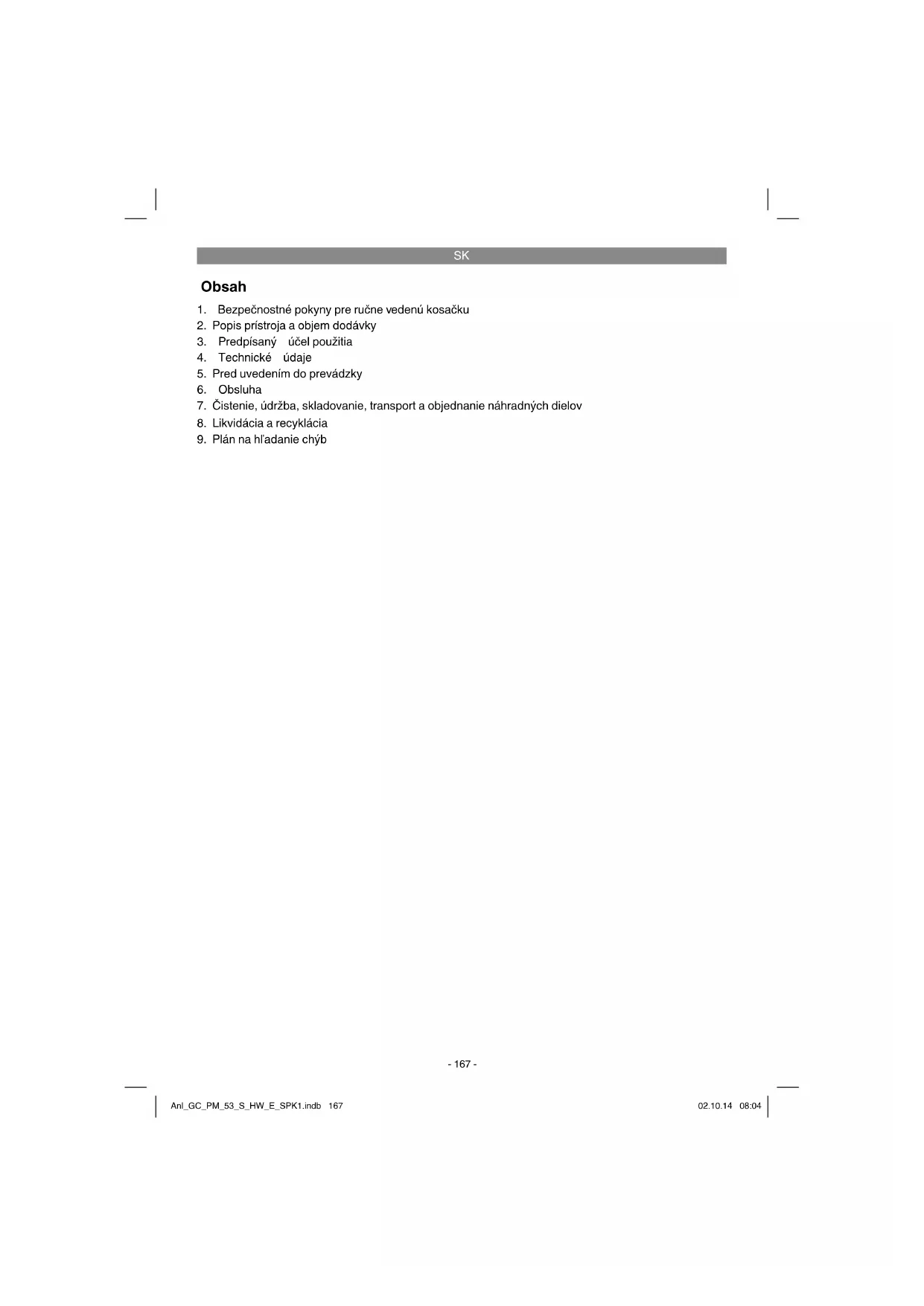

1. Bezpečnostné pokyny pre ručne vedenú kosačku
2. Popis prístroja a objem dodávky
3. Predpísaný účel použitia
4. Technické údaje
5. Pred uvedením do prevádzky
6. Obsluha
7. Čistenie, údržba, skladovanie, transport a objednanie náhradných dielov
8. Likvidácia a recyklácia
9. Plán na hľadanie chýb

SK

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.

1. Bezpečnostné pokyny pre ručne vedenú kosačku

Pokyny

1. Starostlivo si prečítajte návod na obsluhu. Oboznámte sa pomocou tohto návodu na obsluhu s nastavovaním a správnym používaním tohto prístroja.
2. V žiadnom prípade nedovol'te deťom ani iným osobám, ktoré nepoznajú tento návod na obsluhu, používať túto kosačku. Miestne predpisy môžu určovať minimálny vek pre obsluhujúcu osobu.
3. V žiadnom prípade nekoste, pokial' sa v blízkosti nachádzajú d'alšie osoby, predovšetkým deti alebo zvieratá. Myslite na to, že osoba obsluhujúca stroj alebo používatel' je zodpovedný za nehody s inými osobami alebo za škody spôsobené na ich majetku.
4. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu.

Prípravné opatrenia

1. Počas kosenia je vždy potrebné použitie pevnej obuvi a dlhých nohavíc. Nikdy nekoste naboso alebo v l'ahkých sandáloch.

2. Skontrolujte priestranstvo, na ktorom chcete stroj použiť a odstráňte z priestranstva všetky predmety, ktoré by mohli byť strojom zachytené a odvrhnuté.

3. Výstraha:

Benzín je extrémne horľavý:

• Skladujte benzín len v nádobách, ktoré sú na to určené.
• Plňte palivo vždy len vo vonkajšom prostredí a nefajčite počas procesu plnenia paliva.
• Benzín sa musí naplnit pred naštartovaním

motora. Počas prevádzky motora alebo v prípade, že je kosačka horúca, sa nesmie krytka benzínovej nádrže otvárat ani doplňat benzín.

• V prípade, že dôjde k preliatiu benzínu, sa nesmiete pokúšať štartovať motor. Na miesto toho je potrebné vyčistiť benzínom znečistenú plochu na stroji. Vyvarujte sa akémukoľvek pokusu o zapálenie, až kým sa neodparia benzínové výpary.

• Z bezpečnostných dôvodov sa musí pri poškodení vymenit benzinová nádrž a iné nádržové uzávery.

• Vymeňte defektné tlmiče výfuku.

• Pred použitím sa musí vždy vizuálne skontrolovať, či nie sú opotrebované alebo poškodené rezacie nástroje, upevňovacie čapy a celková rezacia jednotka. Z dôvodu zabránenia nevyváženosti sa smú opotrebované alebo poškodené rezacie nástroje a upevňovacie čapy vymieňať vždy len v celých súpravách.
• Pri zariadeniach s viacerými nožmi dávajte pozor, pretože pri otočení jedného noža sa môžu začat' otáčat' aj ostatné nože.

Manipulácia

1. Nenechajte bežať spaľovací motor v zat- vorených miestnostiach, v których sa môže nazbierať nebezpečný kysličník uhoľnatý.
2. Koste trávnik len pri dennom svetle alebo pri dostatočnom umelom osvetlení. Ak je to možné, vystríhajte sa použitiu prístroja na mokrej tráve.
3. Dbajte vždy na bezpečný postoj pri práci vo svahu.
4. Ved'te prístroj len pomalým krokovým tempom.
5. U strojoch na kolesách platí: Koste vždy kolmo na svah, nikdy smerom nahor alebo nadol.
6. Bud'te obzvlášť opatrní, ked' meníte smer prevzdušňovania vo svahu.
7. Nekoste na nadmerne strmých svahoch.
8. Bud'te obzvlášť opatrní, ked' obraciate kosačku alebo ked' ju približujete k seb
9. V prípade, že musíte naklopiť kosačku pri transporte cez iné plochy ako trávu a ked' ve-diete kosačku k ploche určenej na kosenie, je potrebné, aby boli zastavené rezacie nože.
10. Nepoužívajte kosačku nikdy s poškodenými ochrannými zariadeniami alebo ochranných mreží alebo bez nainštalovaných ochranných zariadení, ako sú napr. nárazníkové plechy a/alebo zachytávacie ústrojenstvo na trávu.

SK

1. Nemeňte nastavenie regulácie motora a ani ho nepretáčajte.
2. Uvol'inite motorovú brzdu predtým, než bude- te štartovať motor.
3. Naštartujte motor opatrne podľa pokynov výrobcu. Dbajte na dostatočný odstup vašich nôh od rezacích nožov.
4. Pri štarte alebo zapínaní motora nesmie byť kosačka naklonená, iba ak by to bolo potrebné, musí byť kosačka pri tomto procese nadvihnutá. V takomto prípade nakloňte prístroj iba do takej miery, ako je nevyhnutne potrebné, a dvihnite iba tú stranu prístroja, ktorá smeruje preč od obsluhujúcej osoby.
5. Motor neštartujte, ak stojíte pred vyhadzovacím kanálom.
6. Nikdy neprikladajte ruky ani nohy k alebo pod rotujúce časti prístroja. Vždy sa zdržiavajte mimo vyhadzovacieho otvoru prístroja.
7. Nikdy nedvíhajte ani neprenášajte kosačku s bežiacim motorom.
8. Vytiahnite kl'účik zapal'ovania ako aj koncovku zapal'ovacej sviečky:
9. pred tým, než budete uvolňovať zablokovanie alebo odstraňovať upchatie vyhadzovacieho kanálu.
10. pred tým, než budete kosačku kontrolovať, čistit alebo vykonávať na prístroji iné práce.
11. ak bol zasiahnutý cudzí predmet.
    Vyhl'adajte poškodenie na kosačke a vyko- najte potrebnú opravu pred tým, než opátov- ne naštartujete a začnete znovu s kosačkou pracovať. Ked' kosačka začne nezvyčajne silno vibrovať, je potrebná okamžitá kontrola.
12. ked' sa vzdialíte od kosačky.
13. Vypnite motor a presvedčte sa, či sa rezací nôž ako aj všetky pohyblivé časti úplne zastavili.
14. predtým, než dotankujete.
15. Pri odstavení motora sa musí plynová páčka prestaviť do pozície „Stop“. Benzínový ventil sa musí zatvorit (pokiaľ je k dispozícii).
16. Prevádzkovanie prístroja s príliš vysokou rýchlostou môže viest k zvýšeniu rizika nehody.
17. Bud'te opatrní pri nastavovacích prácach na stroji a zabráňte prípadnému zaseknutiu prstov medzi pohybujúcim sa rezacím nástrojom a pevnými dielmi prístroja.

1. Postarajte sa o to, aby boli všetky matice, čapy a skrutky pevne dotiahnuté a prístroj v bezpečnom stave pre prácu.
2. Nikdy neskladujte kosačku s benzínom v nádrži vo vnútri budovy, v ktorej by mohli prípadne príst benzínové výpary do kontaktu s otvoreným ohňom alebo iskrami.
3. Pred uložením kosačky v uzatvorených priestoroch je potrebné nechať motor dostatočne vychladnúť.
4. Aby sa zabránilo nebezpečenstvu vzniku požiaru, je potrebné udržiavať motor, výfuk a oblast' okolo palivovej nádrže čisté od trávy, lístia alebo vystupujúcej mastnoty (oleja).
5. Pravidelne kontrolujte zachytávacie ústrojenstvo na trávu, či nie je opotrebované alebo nestratilo svoju funkčnosť.
6. Z bezpečnostných dôvodov vymieňajte opotrebované alebo poškodené súčiastky.
7. Ak sa musí vyprázdnit palivová nádrž, mala by sa vyprázdnovať vo vonkajšom prostredí pomocou benzínovej odsávacej pumpy (možné zakúpiť v špecializovaných obchodoch).

• Pri nabíjaní batérie bezpodmienečne používajte ochranné okuliare a rukavice! Kvôli žieravej kyseline hrozí nebezpečenstvo poranenia!
• Pri nabíjaní batérie sa nesmie nosit' oblečenie zo syntetických látok, aby sa zabránilo tvorbe iskier z elektrostatického výboja.
  VÝSTRAHA! Explozívne plyny - musí sa zabrániť plameňom a iskrám.
• Táto nabíjačka obsahuje diely, ako napr. vypinač a poistka, ktoré by mohlí pripadne vytvorit elektricky obluk a iskry. Bezpodmienečne dbajte na dobré vetranie v garáži alebo miestnosti!
• Nabíjačka je vhodná len pre bezúdržbové 12 V batérie.
• Nenabíjate batérie, ktoré nie sú „znovu nabíjatel'né“, rovnako ani poškodené batérie.
  • Dbajte na pokyny výrobcu batérie.
• Pred zapojením resp. odpojením batérie sa musí prístroj oddelit' od elektrickej siete.
• Pozor! Zabrániť výskytu ohňa a iskier.
• Pri nabíjaní sa uvoľňuje expložívny výbušný plyn.
• Prístroj uchovávať len v suchých miestnostiach.
  • Opatrne! Kyselina batérie je žieravá.
  • Kvapky, ktoré zasiahli pokožku a oblečenie,

SK

ihned' umyte mydlovým lúhom. V prípade vstreknutia kyseliny do oka je potrebné ho ihned' vypláchnut' vodou (15 min.) a vyhl'adat' lekára.

• Nenabíjajte batérie, ktoré nie sú schopné opätovného nabíjania.
• Dbajte na údaje a upozornenia výrobcu batérie o nabíjaní batérie.
• Nenabíjajte viaceré batérie súčasne.
• Elektrický sietový kábel a nabíjacie vedenia musia byť vždy v bezchybnom stave.
• Nedovol'te prístupu de'om k batérii a nabíjačke.
• Pozor! Pri silnom plynovom zápachu hrozí akútne nebezpečenstvo výbuchu. Prístroj nevypínajte. Batériu neodpájajte zo sie-te. Okamžite riadne vyvetrajte miestnosť. Nechajte skontrolovať batériu v zákazníkcom servise.
  • Nepoužívajte kábel na iné účely.
• Nenoste nabíjačku zavesenú za kábel a nepoužívajte ho aby ste ním vytiahli zástrčku zo zásuvky. Chráně elektrický kábel pred teplom, olejom a ostrými hranami.
• Pravidelne kontrolujte prípadné poškodenia Vášho prístroja.
• Defektné alebo poškodené súčiastky musia byť odborne opravené alebo vymenené v zákazníckom servise, pokial' nie je v návode na obsluhu uvedené inak.
  • Dodržiavajte hodnotu sieťového napätia.
• Udržujte pripojenia čisté a chránětě ich pred koróziou.
• Pred akýmikoľvek čistiacimi a údržbovými prácami sa musí prístroj oddeliť od elektrickej siete.
• Pri pripojení a nabíjaní batérie musíte nosit ochranné rukavice odolné voči kyselinám a ochranné okuliare.
• Pozor! Neprekračujte dobu nabíjania. Po ukončení nabíjania vytiahnite sieťovú elektrickú zástrčku zo zásuvky a oddel’te nabíjačku od batérie.

1. Vždy dbajte na to, aby boli batérie založené so správnou polaritou (+ a –), tak ako je uvedené na batérii.
2. Batérie neskratujte.
3. Nenabíjajte batérie, ktoré nie sú znovu nabíjatel'né.
4. Batériu nesmiete nadmerne nabit!
5. Batérie nezohrievajte!

6. Nesmiete priamo na batérii zvárat alebo letovat!

7. Batérie nerozkladajte!

8. Batérie nedeformujte!
9. Batérie nevhadzujte do ohňa!
10. Batérie uchovávajte dostatočne mimo dosahu detí.
11. Pri výmene batérie nenechávajte deti bez do- zoru!
12. Neuchovávajte batérie v blízkosti ohňa, pecí alebo iných tepelných zdrojov. Nevystavuje batériu priamemu slnečnému žiareniu. Nepoužívajte ju ani ju neuskladňujte vo vozidlách v horúcom počasí.
13. Nepoužité batérie držte v dostatočnej vzdialenosti od kovových predmetov. Mohlo by to viest' k skratu batérie a tým poškodeniu, prepáleniu alebo dokonca k nebezpečenstvu požiaru.
14. Pokial' prístroj dlhší čas nepoužívate, batériu z prístroja vyberte!
15. Vytečené batérie NIKDY nechytajte bez príslušných ochranných prostriedkov. Ak sa vytečená tekutina dostane do kontaktu s pokožkou, musíte pokožku v tejto oblasti okamžite opláchnut pod tečúcou vodou. V každom prípade zabráňte, aby došlo ku kontaktu očí a úst s tekutinou. V takomto prípade okamžite vyhl'adajte lekársku pomoc.
16. Kontakty batérie ako aj protil'ahlé kontakty v zariadení pred založením vyčistite.

Tento prístroj nie je určený na to, aby ho mohli používať osoby (vrátane detí) s obmedzenými fyzickými, zmyslovými alebo psychickými schopnosťami alebo osoby s nedostatočnými skúsenosťami a/alebo nedostatočnými vedomosťami, také používanie je možné len v tom prípade, ak budú pod dozorom osoby zodpovednej za ich bezpečnosť alebo ak boli zaškolené na používanie prístroja. Deti by mali byť pod dozorom, aby bolo možné zabezpečit, že sa nebudú s prístrojom hrať.

Likvidácia

Batérie: Likvidovať výlučne len prostredníctvom autoservisov, špeciálnych zberných miest alebo zberov zvláštneho odpadu. Informujte sa na miestnej samospráve.

VÝSTRAHA

Aj napriek tomu, že budete tento prístroj obsluhovať podľa predpisov, budú existovať zvyškové riziká. V súvislosti s konštrukciou a vyhotovením tohto prístroja môže dôjsť k výskytu týchto nebezpečenstiev:

1. Poškodenie sluchu, pokial' sa nenosí žiadna vhodná ochrana sluchu.
2. Poškodenie zdravia, ktoré sú následkom vibrácie rúk a ramien, pokial' sa prístroj bude používať dlhšiu dobu alebo sa nevedie a neudržuje správnym spôsobom.

Nebezpečenstvo!

Prečítajte si všetky bezpečnostné predpisy a pokyny. Nedostatky pri dodržovaní bezpečnostných predpisov a pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo t'ážké poranenia. Všetky bezpečnostné predpisy a pokyny si odložte pre budúce použitie.

Vysvetlenie výstražného štítku na prístroji (pozri obr. 21)

1) Prečítať návod na obsluhu.
2) Pozor! Nebezpečenstvo v dôsledku vyskočených častí. Dodržiavať bezpečnostný odstup.
3) Nekoste na nadmerne strmých svahoch. Svahy so sklonom vyšším ako 15 stupňov nesmů byť z bezpečnostných dôvodov kose-né pomocou tejto kosačky. Pozor! Ostré nože - Pred všetkými údržbovými prácami, pred ošetrovaním, čistením a nastavovaním prestavbovými vyp-nite motor a vytiahnite koncovku zapaľovacej sviečky.
4) Výstraha pred reznými poraneniami. Pozor, rotujúce nože.
5) Bud'te opatrní pri nastavovacích prácach na stroji a zabráňte prípadnému zaseknutiu prstov medzi pohybujúcim sa rezacím nástrojom a pevnými dielmi prístroja.
6) Skontrolujte priestranstvo, na ktorom chcete stroj použiť a odstráňte z priestranstva všetky predmety ako kamene, hračky, palice a dróty, ktoré by mohli byť strojom zachytené a odvrhnuté. V žiadnom prípade nekoste, pokiaľ sa v blízkosti nachádzajú d’alšie osoby, predovšetkým deti alebo zvieratá. Upozorníte deti a iné cudzie osoby, aby sa počas prevádzky zdržiavali mimo dosahu kosačky. Myslite na to, že osoba obsluhujúca stroj alebo používatel’ je zodpovedný za nehody s inými osobami alebo za

škody spôsobené na ich majetku.

7) Štartovacia/zastavovacia páčka motora (l=motor zap; 0=motor vyp)
8) Páčka jazdy (spojková páčka)

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1-20)

Prosím, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich častí sa prosím obrátte najneskór do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na obchod, v ktorom ste prístroj zakúpili. Prosím, dbajte pritom na záručnú tabul'ku uvedenú v servisných informáciách na konci návodu.

- Otvorte balenie a opatrne vyberte prístroj von z balenia.

• Odstráňte obalový materiál ako aj obalové/transportné poistky (pokiaľ sú obsiahnuté).
• Skontrolujte,či obsah dodávky kompletný.
• Skontrolujte,či nedošlo k poškodeniu prístroja a príslušenstva transportom.
• Pokiaľ možno, uschovajte si obal až do konca záručnej doby.

Nebezpečenstvo!

Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrat' s plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!

• Benzínová kosačka

• 2x klúčik zapal'ovania

- Batéria

• 2x káblový viazač

3. Predpísaný účel použitia

Prístroj smie byt' použitý len na ten účel, na ktorý bol určený. Akékol'vek iné odlišné použitie sa považuje za nesplňajúce účel použitia. Za škody alebo zranenia akéhokol'vek druhu spôsobené nesprávnym používaním ručí používatel' / obslu-hujúca osoba, nie však výrobca.

Benzínová kosačka trávnika je určená pre súkromné používanie v domácej záhrade a rekreačných záhradách.

Za kosačky trávnika pre súkromné použitie v domácich a rekreačných záhradách sa považujú také kosačky, ktorých ročné použitie spravidla neprekračuje 50 hodín a ktoré sa používajú na ošetrovanie trávnatých plôch alebo trávnikov, nie však na verejných priestranstvách, v parkoch, na športoviskách ani v poľnohospodárstve a lesnom

hospodárstve.

Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používat’ v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

Dodržiavanie návodu na obsluhu pripojenú výrobcom k tomuto prístroju je predpokladom pre správne použitie kosačky trávnika. Návod na obsluhu obsahuje zároveň podmienky pre prevádzku, ošetrovanie a údržbu prístroja.

Pozor! Kvôli telesnému ohrozeniu obsluhujúcej osoby sa kosačka nesmie použiť na nasledujúce práce: na zastrihovanie krovín, živých plotov a kríkov, na rezanie a drvenie pergolových porastov alebo na kosenie trávnika na strešných porastoch alebo balkónových kvetináčoch, na čistenie (odsávanie) chodníkov a ani ako drvička na drvenie vetiev a konárov stromov a zo živého plota. Ďalej nesmie byť kosačka používaná ako motorová plečka a ani na vyrovnávanie nerovností pôdy, ako napr. krtincov.

Z bezpečnostných dôvodov nesmie byt' kosačka používaná ako hnací agregát pre iné pracovné nástroje alebo akékoľvek nástrojové sady.

4. Technické údaje

Typ motora: .....jednovalcový štvortaktový motor .....173 ccm/2,7 kW

Pracovné otáčky n0: ......2800 ± 100 min-1

Palivo: Benzín

Zapaľovacia sviečka: ...... F7RTC

Nastavenie výšky rezu: .... centrálne (25-75 mm)

Šírka rezu: 525 mm

Hmotnost': 42,5 kg

Nabíjačka

Siet'ové napätie: .... 100-240 V \~ 5060 Hz

Nominálne výstupné napätie: .....12 V d.c.

Nominálny výstupný prúd .....1 A

Hladina akustického výkonu L _WA ...... 98 dB (A)

Nepresnost' K _WA 0,91 dB

Používajte ochranu sluchu.

Pôsobenie hluku môže spôsobit' poškodenie sluchu.

Emisná hodnota vibrácie a _b=4,549 m/s^2

Faktor neistoty K = 1,5 m/s ^2

5. Pred uvedením do prevádzky

5.1 Zloženie komponentov

Pri zakúpení sú v objeme dodávky niektoré diely demontované. Skladanie je jednoduché, v prípa-de že sa dodržiavajú nasledujúce pokyny.

Pozor! Pri skladaní a za účelom údržbových prác potrebujete nasledujúce dodatočné nástroje, ktoré nie sú súčasťou dodávky:

• plochá olejová zachytávacia vaňa (na výmenu oleja)
  • odmerka 1 liter (vhodná pre olej / benzín)
  • kanister na benzín
• lievik (vhodný pre vloženie do plniaceho hrdla nádrže)
• bežné utierky (pre utieranie zvyškov oleja / benzínu; znečistené utierky odstránit' na čerpacích staniciach)
• benzínové odsávacie čerpadlo (ume- lohmotné vyhotovenie, možné zakúpit' v špecializovaných obchodoch)
• olejová kanvica s ručnou pumpou (možné zakúpit' v špecializovaných obchodoch)
  • motorový olej

Montáž

1. Posuvné držadlo (obr. 3a/pol. 3) na obidvoch stranách pevne priskrutkovat pomocou skrutky (obr. 3a/pol. 12b) a hviezdicovej matice (obr. 3a/pol. 11). Podľa požadovanej výšky rukoväte vyberte jeden z otvorov určených na upevnenie. Pozor! Na obidvoch stranách sa musí nastavit rovnaká výška! Dbajte pritom na to, aby lanové vedenia, ktoré sa upevňujú neskôr, nestáli v ceste.
2. Upevnite horné posuvné držadlo na spodné posuvné držadlo tak, ako je znázornené na obrázku 3b pomocou hviezdicových matíc (pol. 11) a skrutiek (pol. 12a).
3. Zavesit' držiak štartovacieho lanka (obr. 3c/ pol. 9) na príslušný hák tak, ako to je zobrazené na obr. 3c.
4. Lankové vedenia zafixovat' pomocou priložených káblových svoriek (obr. 3d/pol. 10) na posuvnom držadle.
5. Jednou rukou nadvihnút' vyhadzovaciu klapku (pol. 5a) a zavesit' vrece na zachytávanie trávy (pol. 4a) tak, ako to je zobrazené na obr. 4a.

Výstraha! Pred montázou batérie by mala po- verená osoba odložit' kovové náramky, náram- kové hodinky, prstene a podobne. Ak by sa tieto predmety dostali do kontaktu s pólami batérie alebo káblami vodiacimi elektrický prúd, môže to viest' k popáleninám.

Výstraha! Pred každým uvedením do prevádzky skontrolujte izolácie káblov a zástrčku. V prípade poškodenia izolácie prístroj nesmie byt' uvedený do prevádzky.

Výstraha! Opravy vykonávajte iba v odbornom servise alebo u výrobcu.

Odstráňte kryt batérie (pol. 18) tak, ako to je zobrazené na obr. 13.

Pozor! Počas prevádzky batériu neodpájajte z elektrickej siete, môže to poškodit' nabíjaciu elektroniku.

5.3 Výmena poistky (obr. 17)

Vymeňte poškodenú poistku (pol. 19) tak, ako je znázornené na obr. 17.

5.4 Nabíjanie batérie cez elektrickú siet'

Batéria sa počas prevádzky nabíja cez generátor z elektrickej siete zariadenia.

5.5 Nabíjanie batérie pomocou nabíjačky (obr. 18-20)

Ak sa batéria vybije, je možné ju nabit' pomocou nabíjačky (súčast' dodávky) cez elektrickú siet' v domácnosti.

Po zapojení batérie na nabíjačku môžete zapojiť nabíjačku do zásuvky s napätím 100-240 V\~50/60 Hz. Zapojenie do zásuvky s iným sieťovým napätím je neprípustné.

Červená kontrolka na nabíjačke ukazuje, že sa batéria nabíja. Po 5-7 hodinách sa batéria úplne nabije. Zobrazí sa to zelenou kontrolkou na nabíjačke. Prosím, nenabíjajte batériu dlhšie ako 12 hodín, môže to poškodit' batériu.

Doba nabíjania závisí od stavu nabitia batérie. V prípade prázdnej batérie sa môže približná doba nabíjania vypočítat' pomocou tohto vzorca:

doba nabíjania/h =

V prípade normálne vybitej batérie tečie vysoký začiatočný prúd približne vo výške nominálneho prúdu. S pribúdajúcou dobou nabíjania klesá nabíjací prúd.

5.6 Nastavenie výšky rezu

Pozor! Nastavovanie výšky kosenia sa smie vykonávat' len v prípade, že je vypnutý motor a vytiahnutá koncovka zapal'ovacej sviečky.

Pred tým, než začnete s kosením, skontrolujte, či nie sú rezacie ústrojenstvá tupé a nie sú poškodené upevnovacie prostriedky. Tupé a / alebo poškodené rezacie ústrojenstvo je potrebné vymenit', aby nedošlo ku vzniku nevyváženosti. Pri tejto kontrole je potrebné vypnút' motor a odpojit' koncovuku zapaľovacej sviečky. Nastavenie výšky rezu sa uskutočnuje centrálné pomocou páčky na nastavovanie výšky rezu (obr. 7/pol. 8). Môžu byt' nastavené rózne výšky rezu. Stlačte páčku na nastavovanie výšky rezu a potiahnite ju do požadovanej polohy. Nechajte zapadnút' nastavovaciu páčku výšky rezu.

6. Obsluha

Pozor!

Motor sa dodáva bez prevádzkových lá- tok. Pred uvedením do prevádzky preto bezpodmienečne naplňte olej a benzín.

Po dlhšej odstávke batériu pred spustením do prevádzky plne nabite (ods. 5.5).

Aby sa zabránilo nechcenému štartu kosačky, musí byť kosačka vybavená motorovou brzdou (obr. 5a/pol. 1a), ktorá sa musí slačit' pred štartovaním kosačky. Po uvoľnení štartovacej/zastavovacej páčky motora sa musí táto páčka vrátit' do východiskovej polohy a motor sa automaticky zastaví.

Štart pomocou E-štartéra

Ak sa štartuje zahriaty motor, nie je potrebné stláčat' palivové čerpadlo (pumpu).

SK

Postavte sa za motorovú kosačku. Jednou rukou držte štartovaciu/zastavovaciu páčku motora (obr. 5b) zatiahnutú. Naštartujte motor otočením klůčika zapal’ovania v zámku zapal’ovania (obr. 1/ pol. 22). Ked’ motor naštartuje, otočte okamžite klůčikom zapal’ovania spăt do východiskovej polohy. Opätovné stlačenie klůčika zapal’ovania počas behu motora vedie k poškodeniu štartovacieho systému.

Presvedčite sa o tom, že je kábel zapaľovania správne zapojený na zapaľovacích sviečkach. Stlačte palivové čerpadlo (pumpu) (obr. 6/pol. 2) 3 krát.

Teplý štart:

Ak sa štartuje zahriaty motor, nie je potrebné stláčat palivové čerpadlo (pumpu).

Postavte sa za motorovú kosačku. Jednou rukou držte štartovaciu/zastavovaciu páčku motora (obr. 5b) zatiahnutú. Naštartujte motor reverzným štartérom (obr. 1/pol. 9) K tomu potiahnuť rukováť cca 10-15 cm (kým nepocítite odpor), potom silno zatiahnuť trhnutím. Ak motor nenaštartuje, znovu zatiahnuť za rukováť.

Pozor!

Lankové vedenie nenechať vymrštiť späť. Pozor: Pri chladnom počasí môže byť potrebné, zopakovať proces štartovania aj niekoľko krát. Pred tým, než začnete s kosením trávy, mali by ste tento proces niekoľkokrát zopakovať, aby ste sa presvedčili o tom, že všetko správne funguje. Vždy, keď budete musieľ vykonať akékoľvek nastavovacie práce alebo opravy na Vašej kosačke, počkajte, kým sa nezastavi otáčanie noža. Pred všetkými nastavovacími, údržbovými prácami a opravami vypnite motor.

Pokyny:

1. Motorová brzda (obr. 5a/pol. 1a): Použite štartovaciu/zastavovaciu páčku motora, aby ste odstavili motor. Ked' pustíte štartovaciu/ zastavovaciu páčku motora, automaticky sa zastaví motor a rezací nôž. Počas kosenia držte páčku v pracovnej polohe (obr. 5b). Pred samotným kosením by ste mali niekol'kokrát skontrolovať funkciu páčky štart/ stop. Ubezpečte sa, že je chod lanka l'ahký.
2. Páka jazdy/spojková páka (obr. 5a/pol. 1b): Po jej stlačení (obr. 5c) sa spojka pre jazdný pohon zatvorí a kosačka s rozbehnutým motorom sa pohne vpred. Páčku jazdy musíte

pustit včas, ak chcete zastaviť rozbehnutú kosačku. Pred prvým kosením si vyskúšajte rozbeh a zastavenie, až kým sa neoboznámite s jazdnými vlastnosťami.

1. Výstražné upozornenie: Rezný nôž rotuje, ked' sa naštartuje motor.
   Dôležité: Pred štartom motora viackrát pohnite motorovou brzdou, aby ste skontrovali, či správne funguje zastavovacie lanko.
   Dodržiavajte: Motor je dimenzovaný na rýchlosť rezania pre trávu a vyhadzovanie trávy do zachytávacieho vreca a na dlhú životnosť motora.
2. Skontrolujte stav oleja.
3. Na plnenie benzínu používajte lievik a odmerku. Ubezpečte sa, že je použitý benzín čistý.

1. Presvedčite sa o tom, že je kábel zapal'ovania správne zapojený na zapal'ovacích sviečkach.
2. Postavte sa za motorovú kosačku. Jedna ruka musí byť na štartovacej/zastavovacej páčke motora. Druhá ruka musí byť na štartovacej rukoväti.
3. Naštartovať motor pomocou reverzného štartéra (obr. 1/pol. 9). K tomu potiahnuť rukováť cca 10-15 cm (kým nepocítite odpor), potom silno zatiahnuť trhnutím. Ak motor nenaštartuje, znovu zatiahnuť za rukováť. Pozor! Lankové vedenie nenechať vymrštiť spát.
   Pozor: Pri chladnom počasí môže byť potrebné, zopakovať proces štartovania aj niekol’ko krát.

Mulčovanie (obr. 4b)

Pri mulčovaní sa rezaný materiál rozdrobí v uzatvorenom telese kosačky a znovu sa rozmiestni na trávniku. Odpadá tak zberanie trávy a jej likvidácia.

Pozor: Mulčovanie je možné len v prípade relativne krátkeho trávnika. Optimálne výsledky dosiahnete len v prípade použitia mulčovacieho noža (možné zakúpiť ako príslušenstvo).

Aby ste mohli využit funkciu mulčovania, dajte dole zachytávacie vrece a nasuňte mulčovací adaptér (pol. 4c) do vyhadzovacieho otvoru a zat-vorte vyhadzovaciu klapku.

SK

Postranné vyhadzovanie (obr. 4c)

Aby sa dalo používať postranné vyhadzovanie, mal by byť namontovaný mulčovací adaptér. Zaveste postranný vyhadzovací adaptér (pol. 4b) tak, ako to je zobrazené na obrázku 4c.

6.1 Pred kosením

Dôležité pokyny:

1. Oblečte si vhodné oblečenie. Noste pri práci s prístrojom pevnú obuv, nenoste žiadne sandále ani tenisky.
2. Skontrolujte rezací nôž. Nôž, ktorý je ohnutý alebo iným spôsobom poškodený, sa musí vymení za nový originálny nôž.
3. Naplňte benzínovú nádrž vo vonkajšom prostredí. Použite plniaci lievik a odmerku. Utrite prípadný pretečený benzín.
4. Prečítajte si a dodržiavajte návod na obsluhu ako aj pokyny ohľadne motoru a prídavných prístrojov. Uschovajte návod tak, aby bol prístupný aj pre d’alších používatel’ov prístroja.
5. Výfukové plyny sú škodlivé. Motor štartujte len vo vonkajšom prostredí.
6. Ubezpečte sa, že sú všetky bezpečnostné zariadenia prítomné a správne fungujú.
7. Prístroj by mal byť obsluhovaný len jednou osobou, ktorá je takejto obsluhy schopná.
8. Kosenie mokrej trávy môže byť nebezpečné. Trávu koste pokial' to je možné v suchom sta- ve.
9. Upozornite iné osoby alebo deti, aby sa zdržiavali v dostatočnej vzdialenosti od kosačky.
10. Nikdy nekoste pri zlých podmienkach viditel'nosti.
11. Zdvihnite voľne ležiace predmety pred kosením z trávy.

6.2 Pokyny pre správne kosenie

Pozor! V žiadnom prípade neotvárajte vyhadzovaciu klapku počas vyprázdňovania zachytávacieho ústrojenstva a pokial' motor beží. Rotujúci nôž môže viest' k zraneniam.

Vyhadzovaciu klapku a zachytávacie vrece na trávu vždy starostlivo upevnite. Pri odstraňovaní je potrebné vypnúť motor.

Bezpečnostný odstup medzi krytom noža a obsluhujúcou osobou determinovaný vodiacim držadlom sa musí vždy dodržiavať. Pri kosení a zmene smeru pohybu na svahoch a plochách

Svahy so sklonom vyšším ako 15 stupňov nesmú byť z bezpečnostných dôvodov kosené pomocou tejto kosačky.

Koste vždy len pomocou ostrých, bezchybných nožov, aby sa nepoškodzovali steblá trávy a aby tak trávnik nezožltol.

Pre dosiahnutie čistého obrazu kosenia trávnika je potrebné viest' kosačku, pokial' to je možné, v čo najrovnejších dráhach. Pritom by sa mali tieto dráhy prekrývať vždy niekol'kými centimetrami, aby neostali nepokosené pásy.

Udržujte spodnú stranu krytu kosačky vždy čistú a zbavujte ju od zvyškov trávy po kosení. Zvyšky trávy sťažujú proces naštartovania a ovplyvňujú kvalitu kosenia a vyhadzovania trávy. Na svahoch sa musia dráhy kosenia viest priečne voči svahu. Zošmyknutiu sa kosačky je možné predíst šikmým postavením smerom nahor. Zvol'te si výšku rezu v závislosti od skutočnej dĺžky trávy. Uskutočnite viaceré postupy kosenia, aby sa na jedenkrát skosilo maximálne 4 cm trávnika.

Pred tým, než budete vykonávať akékoľvek kontroly nožov, je potrebné vypnúť motor. Nez-abudnite na to, že sa nôž po vypnutí motora ešte niekoľko sekúnd krúti. V žiadnom prípade sa nepokúšajte nôž zastaviť. Pravidelne kontrolujte, či je nôž riadne upevnený, v dobrom stave a dobre naostrený. Pokial’ tomu tak nie je, tak ho nabráuste alebo vymeňte. Ak narazí nôž, ktorý je v pohybe, na nejaký predmet, vypnite kosačku a počkajte, kým sa nôž úplne nezastaví. Skontrolujte potom stav noža a nožového uloženia. Ak je poškodený, je potrebná jeho výmena.

Pokyny pre kosenie:

1. Dávajte pozor na pevné predmety. Kosačka by sa mohla poškodit alebo by mohlo dôjst k zraneniam.
2. Horúci motor, výfuk alebo pohon môže spôsobit popálenie. Nedotýkat sa!
3. Pri svahoch alebo strmo klesajúcom teréne

SK

kosit' opatrne.

1. Chýbajúce denné svetlo alebo nedostatočné umelé osvetlenie sú dôvodom pre prerušenie kosenia.
2. Skontrolujte kosačku, nôž a ostatné diely, ked narazíte na cudzie teleso alebo ked' prístroj nadmerne vibruje.
3. Nerobte žiadne zmeny nastavenia ani opravy bez toho aby ste odstavili motor. Vytiahnite koncovku kábla zapal'ovacej sviečky.
4. Na ceste alebo v jej blízkosti dbajte na cestnú premávku. Smerujte vyhadzovanie trávy preč od cesty.
5. Vystríhajte sa miestam, kde kolesá už nemajú kontakt alebo kde je kosenie nebezpečné. Pred pohybom spät sa presvedčite o tom, že za Vami nie sú malé deti.
6. V hustej, vysokej tráve nastavte najvyšší stupeň kosenia a koste pomalšie. Pred odstránením trávy alebo iného upchatia odstavte motor a uvoľnite zapaľovací kábel.
7. Nikdy neodstraňujte diely, ktoré slúžia ako bezpečnostné zariadenia.
8. Nikdy nenapíňajte benzín do motora, ktorý je ešte horúci alebo beží.

6.4 Vyprázdňovanie vreca na zachytávanie trávy

V prípade, že počas kosenia trávnika začnú ostávať za kosačkou zvyšky trávy, musí sa vyprázdnit zachytávacie vrece.

Pozor! Pred odobratím zachytávacieho vreca je potrebné vypnút motor a počkať do úplného zastavenia rezacieho ústrojenstva.

Pri vyberaní zachytávacieho vreca nadvihnite jednou rukou vyhadzovaciu klapku a druhou rukou vyberte zachytávacie vrece za nosnú rukovát (obr. 4a).

V súlade s bezpečnostnými predpismi zapadne vyhadzovacia klapka pri vybraní zachytávacieho vreca a uzatvorí zadný vyhadzovací otvor. V prípa-de, že pritom ostanů na otvore visieť zvyšky trávy, je potrebné z dôvodu l'ahkého štartu motora, kosačku potiahnuť približne o 1 m smerom späť.

Zvyšky kosenej trávy v kryte kosačky ako aj na pracovnom nástroji neodstraňujte rukou alebo no-hami, ale používajte pre ich odstránenie vhodné pomôcky, ako napr. kefu alebo metličku.

Na zaručenie dobrého zbierania sa musí zachytá- vacie vrece a predovšetkým vzduchová mriežka vyčistiť zvnútra po každom použití.

Zachytávacie vrece zavesovať len vtedy, ak je motor vypnutý a rezacie ústrojenstvo nie je v pohybe.

Vyhadzovaciu klapku dvihnite jednou rukou a druhou rukou držte zachytávacie vrece na rukováti a zaveste ho pohybom zhora nadol.

6.5 Po kosení

1. Motor nechat vždy najskôr dostatočne vychladnút pred tým, než sa kosačka odstaví v uzatvorenej miestnosti.
2. Odstráňte trávu, lístie, mastnotu a olej pred uskladnením. Na kosačku neukladajte žiadne iné predmety.
3. Skontrolujte pred opätovným použitím všetky skrutky a matice. Uvol'nené skrutky sa musia pevne dotiahnut'.
4. Pred opätovným použitím vyprázdnite vrece na zachytávanie trávy.
5. Uvol'nite koncovku zapal'ovacej sviečky, aby ste zabránili nedovolenému používaniu.
6. Dbajte na to, aby nestála kosačka v blízkosti zdroja nebezpečenstva. Plynový výpary by mohli viest k explózii.
7. Pri opravách smú byť používané len originálne diely a také diely, ktoré sú schválené výrobcom (pozri adresu na záručnom liste).
8. Pri dlhšom nepoužívaní kosačky vyprázdnit benzínovú nádrž pomocou benzínovej odsávacej pumpy.
9. Poučte deti, že nesmú používať kosačku. Nie je to žiadna hračka.
10. Nikdy neskladujte benzín v blízkosti zdroja iskrenia. Používajte vždy certifi kovaný benzínový kanister. Zabráňte deťom prístup k benzínu.
11. Naolejujte a udržiavajte prístroj.
12. Ako sa vypína motor: Aby sa vypol motor, pustite štartovaciu/ zastavovaciu páčku motora (obr. 5a/pol. 1a). Vytiahnite koncovku zapaľovacej sviečky zo zapaľovacej sviečky, aby ste tak zabrá- nili naštartovaniu motora. Skontrolujte pred opätovným naštartovanim lankové vedenie motorovej brzdy. Skontrolujte, či je lankové vedenie správne namontované. Prehnuté ale- bo poškodené brzdné lanko sa musí vymeníť.

SK

7. Čistenie, údržba, skladovanie, transport a objednanie náhradných dielov

Pozor:

Ak motor beží, nikdy nepracujte na dieloch zapaľovacieho ústrojenstva, ktoré vedů elektrický prúd, a ani sa ich nedotýkajte. Pred všetkými údržbovými prácami a ošetrovaním odpojte koncovku zapaľovacej sviečky. Nikdy nevykonávajte žiadne práce na bežiacom prístroji. Práce, ktoré nie sú popísané v tomto návode na obsluhu, by mali byť vykonané len v autorizovanom servise.

7.1 Čistenie

Po každom použití by sa mala kosačka dôkladne vyčistíť. Obzvlášť je potrebné vyčistíť spodnú stranu a uloženie noža. Za týmto účelom preklopte kosačku na l'avú stranu (oproti hrdla na plnenie oleja).

Upozornenie: Pred preklopením kosačky na stranu úplne vyprázdnite palivovú nádrž pomocou benzínovej odsávacej pumpy. Kosačka nesmie byť preklopená viac ako o 90 stupňov. Najľahšie sa odstraňuje nečistota a tráva ihned' po kosení. Vyschnuté zvyšky trávy a nečistoty môžu mať za následok obmedzenie účinnosti kosenia. Skontrolujte preto, či je vyhadzovací kanál na trávu volný od zvyškov trávy a prípadne odstráňte vyskytu-júce sa zvyšky. Nečistite kosačku nikdy pomocou prúdu vody ani vysokotlakovým čističom. Dbajte na to, aby sa do vnútra prístroja nedostala voda. Nesmú sa používať agresívne čistiace prostriedky ako odstraňovač vodného kameňa alebo čistiaci benzín.

7.2 Údržba

Intervaly údržby odoberte prosím z priloženej benzínovej servisnej knižky.

Pozor: Znečistený údržbový materiál a prevádzkové látky odovzdať v zbernom mieste určenom pre tento druh odpadu.

Z bezpečnostných dôvodov odporúčame nechat nôž brusiť, vyvažovať a montovať len v autorizovanom servise. Aby sa dosiahol optimálny pracovný výsledok, odporúča sa, aby sa nôž jeden krát ročne skontroloval.

Výmena noža (obr. 8)

Pri výmene rezacieho ústrojenstva smú byť používané len originálne náhradné diely. Označenie noža sa musí zhodovať s číslom uvedeným v zozname náhradných dielov. Nikdy nemontujte iný nôž.

Poškodený nôž

Ak by sa napriek vynaloženej opatrnosti dostal nôž do kontaktu s prekážkou, ihneď vypnite motor a vytiahnite koncovku zapaľovacej sviečky. Kosačku naklopte na stranu a skontrolujte prípadné poškodenie noža. Poškodené alebo ohnuté nože musia byť vymenené. Nikdy sa nepokúšajte vyrovnávať ohnutý nôž. Nikdy nepracujte s ohnutým alebo silne opotrebeným nožom, ktorý spôsobuje vibrácie a môže mať za následok d’alšie poškodenie kosačky. Pozor: Pri práci s poškodeným nožom existuje nebezpečenstvo poranenia.

Brúsenie noža

Ostrie noža môže byť naostrené kovovým pilníkom. Aby sa zabránilo nevyváženosti, malo by byť brúšenie vykonané len v autorizovanom servise.

7.2.3 Kontrola stavu oleja

Pozor: Motor nikdy nepouživajte bez oleja alebo s nedostatočným množstvom oleja. Môže to spôsobitťažké poškodenia motora.

Kontrola stavu hladiny oleja:

Kosačku postavte na tvrdú, rovnú plochu. Olejovú mierku (obr. 9a/pol. 7a) odskrutkujte ľavotočivým otáčaním a mierku utrite. Mierku zasuňte znovu až na doraz do plniaceho hrdla, neskrutkovat. Mierku vytiahnite von a vo vodorovnej polohe odčítajte stav hladiny oleja. Hladina oleja sa musí nachádzať medzi značkami min a max na olejovej mierke (obr. 9b).

SK

Výmena oleja

Výmena motorového oleja by sa mala uskutočnit pri izbovej teplote.

Odstráňte nôž a kryt klinového remeňa tak, ako je to znázornené na obr. 8 a 9c.

• Umiestnite plochú olejovú zachytávaciu vaňu pod kosačku.
• Otvorit skrutku na plnenie oleja (obr. 9a/pol. 7a).
• Otvorte olejovú vypúšťaciu skrutku (obr. 9d/pol. 7b). Teplý motorový olej vypúšťajte do zachytávacej nádoby.
• Po vypustení starého oleja znovu zatvorit' olejovú vypúšťaciu skrutku.
• Naplnit motorový olej až po hornú značku olejovej mierky.
• Pozor! Na skontrolovanie stavu oleja neskrutkovať olejovú mierku, ale ju len zasunúť na doraz po závit.
  Starý olej musí byť odstránený podľa platných predpisov.

7.2.4 Ošetrovanie a nastavenie lankových vedení

Lankové vedenia sa musia pravidelne olejovať a kontrolovať ich l'ahký chod.

Znečistené vzduchové filtre znižujú výkon motora kvôli nedostatočnému prívodu vzduchu do karburátora. Pri veľmi prašnom vzduchu sa musí vzduchový filter kontrolovať častejšie.

Pozor: Vzduchový filter nikdy nečistite benzínom ani horľavými rozpúšťadlami. Vzduchový filter čistite len stlačeným vzduchom alebo vyklepaním.

Čistite zapal'ovaciu sviečku pomocou medenej drôtenej kefy.

• Odoberte koncovku zapal'ovacej sviečky (obr. 11/pol. 24) otočným pohybom.
• Odoberte zapaľovaciu sviečku pomocou sviečkového klúča.
• Opätovná montáž sa uskutoční v opačnom poradí.

7.2.7 Kontrola klinového remeňa

Na skontrolovanie klinového remeňa (obr. 12/pol. 7c) odstráňte nôž a kryt klinového remeňa tak, ako je to znázornené na obr. 8 a 9c.

7.2.8 Oprava

Po oprave alebo údržbe sa presvedčite o tom, že sú všetky bezpečnostné zariadenia namontované a že sa nachádzajú v bezchybnom stave.

Diely s ohrozením poranenia skladovat mimo dosahu iných osôb a detí.

Pozor: Podl'a zákona o ručení za výrobky neručíme za škody, ktoré sú spôsobené neodbornou opravou alebo ak sa pri náhradných dieloch nepoužili originálne diely alebo diely, ktoré sú našou spoločnosťou schválené. Rovnako neručíme za škody spôsobené neodbornými opravami. Objednajte si opravu v zákazníckom servise alebo u autorizovaného odborníka. Rovnako to platí pre diely príslušenstva.

7.2.9 Prevádzkové doby

Pre prevádzkové doby prosím dodržiavajte zákonné predpisy, ktoré sa môžu lokálne odlišovať.

7.2.10 Údržba a starostlivost' o batériu

• Dbajte na to, aby bola Vaša batéria vždy pevne zabudovaná.
• Musí byť zaručené bezchybné zapojenie na sieťové rozvody elektrického zariadenia.
• Batériu udržiavať v čistom a suchom stave.

7.3 Príprava pre uskladnenie kosačky

Výstražné upozornenie: Neodstraňujte benzín v uzatvorených miestnostiach, v blízkosti ohňa ani počas fajčenia. Benzínové výpary by mohli spôsobit explózie alebo požiar.

1. Vyprázdnite benzínovú nádrž vhodnou benzínovou odsávacou pumpou.
2. Naštartujte motor a nechajte motor bežať tak dlho, aby sa úplne spotreboval zvyškový ben-zín.
3. Po každej sezóne urobte výmenu oleja. Za týmto účelom odstráňte starý motorový olej zo zahriateho motora a doplňte nový olej.
4. Odoberte zapaľovaciu sviečku z hlavy valca. Naplňte olejovou kanvou cca 20 ml oleja do valca. Pomaly potiahnite štartovaciu rukováť, tak aby mohol roznesený olej chránit vnútro valca. Zapaľovaciu sviečku znovu naskrutkujte.
5. Vyčistite chladiace rebrá valca a teleso prístroja.
6. Vyčistite celý prístroj, aby ste tak ochránili lakovaný povrch.
7. Prístroj skladujte v dobre vetranej miestnosti alebo mieste.

SK

1. Vyberte batériu, pokial' budete kosačku uskladňovať dlhšie ako 3 mesiace.

Pokyny pre skladovanie batérie si prosím pozrite v bezpečnostných pokynoch batérie (bod 3).

7.4 Príprava kosačky pre transport

1. Vyprázdnite benzínovú nádrž (pozri bod 7.3/1).
2. Nechajte motor bežať tak dlho, aby sa úplne spotreboval zvyškový benzín.
3. Vyprázdnite motorový olej z teplého motora.
4. Odoberte koncovku zapal'ovacej sviečky.
5. Vyčistite chladiace rebrá valca a teleso prístroja.
6. Zveste štartovacie lanko z háku (obr. 3c). Uvoľnite hviezdicové matice a sklopte horné posuvné držadlo smerom dole. Dbajte pritom na to, aby sa pri sklápaní nezalomili lankové vedenia.
7. Namotajte niekol'ko vrstiev kartónu medzi horné a spodné posuvné držadlo a motor, aby ste tak zabránili odieraniu.

7.5 Spotrebný materiál, opotrebovávaný materiál a náhradné diely

Náhradné diely, spotrebné a opotrebovávané materiály ako napr. motorový olej, klinový remeň, zapaľovacia sviečka, vložka vzduchového filtra, benzinový fi liter, batérie alebo nože nespadajú do záruky na prístroj.

7.6 Objednávanie náhradných dielov

Pri objednávaní náhradných dielov je potrebné uviest nasledovné údaje:

• Typ prístroja
  • Výrobné číslo prístroja
  • Identifikačné číslo prístroja
  • Číslo potrebného náhradného dielu
  Aktuálne ceny a informácie nájdete na stránke www.isc-gmbh.info

8. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené súčiastky odovzdajte na vhodnú likvidáciu špeciálneho odpadu. Informujte sa v odbornej predajni alebo na miestnych úradoch!

9. Plán na hl'adanie chýb

Výstražné upozornenie: Najskôr vypnite motor a vytiahnite koncovku zapaľovacej sviečky pred vykonávaním inšpekcie alebo nastavovania.

Výstražné upozornenie: Ak po nastavovaní alebo oprave motor bežal niekol'ko minút, myslite na to, že sú výfuk a iné diely horúce. Preto sa ich nedotýkajte, aby ste zabránili popáleniu.

Porucha Možná príčina Odstránenie poruchy
Nepokojný chod, silné vibrovanie prístroja	- volné skrutky- uvolnené uloženie noža- nôž nevyvážený	- skontrolovať skrutky- skontrolovať upevnenie noža- nahradiť nôž
Motor nebeží - štartovacia/zastavovacia páčka motora nie je stlačená- zapaľovacia sviečka defektná- palivová nádrž prázdna	- stlačit štartovaciu/zastavovaciu páčku motora- obnovit zapaľovaciu sviečku- doplnit’ palivo
Motor beží nepokojne	- vzduchový filter znečistený- zapaľovacia sviečka znečistená	- vyčistiť vzduchový filter- vyčistiť zapaľovaciu sviečku
Trávnik žltne, rez je nerovnomerný	- nôž je neostrý- príliš nízka výška rezu	- nôž naostrit’- nastaviť správnu výšku
Vyhadzovanie trávy je nečisté	- príliš malá výška rezu- opotrebovaný nôž- upchaté zachytávacie vrece	- správne nastaviť- nôž vymeniť- zachytávacie vrece vyprázdnit’
Batéria sa nenabíja -	poškodený kontakt zástrčkového spoja na batériu- batéria je poškodená- poškodená poistka (pol. 19) 5A	- vyčistiť kontakty- nechat’ batériu skontrolovať odborníkovi, prípadne vymeniť- skontrolovať funkčnosť prístroja s inou batériou, vymeniť poistku
Štartér sa neotáča -	batéria prázdna- batéria nie je pripojená- nie sú pripojené zásuvkové spoje	- nabiť batériu- zapojiť batériu- skontrolovať zásuvkové spoje

SK

Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad!

Podl'a Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdat do triedeného zberu a musi sa zabezpečit ich špecifické spracovanie v súlade s ochranou životného prostredia (recyklácia).

Recyklačná alternativa k výzve na spätné zaslanie výrobku:

Majitel' elektrického prístroja je alternativne namiesto spätnej zásielky povinný spolupracovať pri riadnej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý pristroj môže byť za týmto účelom taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a pomocných prostriedkov bez elektronických komponentov.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich častí, je prípustná len s výslovným súhlasom spoločnosti iSC GmbH.

Technické zmeny vyhradené

SK

Servisné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziat zo záručného listu. Sú Vám k dispozícii pre akékol'vek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad
Diely podliehajúce opotrebeniu*	Sviečka, vzduchový filter, benzínový filter, klinový remeň, batéria
Spotrebný materiál / spotrebné diely* Nože
Chýbajúce diely

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.isc-gmbh.info. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledujúce otázky:

• Fungoval prístroj predtým alebo bol od začiatku chybný?
• Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?
- Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?
Popíšte túto chybnú funkciu.

SK

Záručný list

naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne fungovať, je nám to veľmi l’úto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom servisnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky upravujú dodatočné záručné plnenie. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na prístroji, ktoré sú preukázatel'ne spôsobené chybami materiálu alebo výrobnými chybami, a podľa nášho uváženia je obmedzené na odstránenie týchto nedostatkov na prístroji resp. výmenu prístroja.
   Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas záručnej doby použival v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo ak bol vystavený namáhaniu rovnocennému s takýmto použitím.

3. Z našej záruky sú vylúčené:

- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sietové napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivostou a údržbou.

- Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie nepřípustných pracovných nástrojov alebo príslušenstva), vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom). - Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému alebo inému prirodzenému opotrebeniu.

1. Doba záruky je 24 mesiacov a začina plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia uplatnit pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predlženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékol'vek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.

2. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.isc-gmbh.info. Ak spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspát opravený alebo nový prístroj.

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.

Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky podľa servisných informácií uvedených v tomto návode na obsluhu.
