| Tipo di prodotto | Scarificatore e aeratore per prato senza fili |
| Marca | Einhell |
| Modello | GESC 3635 Li |
| Larghezza di lavoro | 35 cm |
| Peso | 9,9 kg |
| Alimentazione | Batteria Li-Ion 36 V (Power X-Change, non inclusa) |
| Velocità di rotazione a vuoto | 3 300 giri/min |
| Numero di coltelli | 16 |
| Numero di denti (aeratore) | 24 |
| Regolazione della profondità | +3 / -3 / -6 / -9 mm |
| Livello di pressione acustica | 81 dB(A) |
| Livello di potenza acustica garantito | 94 dB(A) |
| Vibrazioni (max.) | 5,6 m/s² |
| Tipo di protezione | IPX1 |
| Funzioni principali | Scarificazione e aerazione (cilindro aeratore opzionale) |
| Manutenzione | Pulire dopo ogni utilizzo, oliare le parti mobili, conservare in luogo asciutto |
| Sicurezza | Blocco avviamento, spina di contatto di sicurezza, protezione termica motore |
| Ricambi principali | Cilindro coltelli rif. 34.059.62, cilindro aeratore rif. 34.059.61, cesto raccoglitore rif. 34.059.60 |
| Informazioni generali | Uso privato, fornito senza batteria né caricabatterie, compatibile Power X-Change |
Domande frequenti - GESC 3635 Li EINHELL
Domande degli utenti su GESC 3635 Li EINHELL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Tosaerba elettrico in formato PDF gratuitamente! Trova il tuo manuale GESC 3635 Li - EINHELL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GESC 3635 Li del marchio EINHELL.
MANUALE UTENTE GESC 3635 Li EINHELL
Nell'usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l'uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparecchio ad altre persone, consegnate queste istruzioni per l'uso/le avvertenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.
1. Avvertenze sulla sicurezza
Le relative avvertenze di sicurezza si trovano nell'opuscolo allegato.
Avvertimento!
Leggete tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le caratteristiche tecniche che accompagnano il presente elettroutensile. Il mancato rispetto delle seguenti istruzioni può causare scosse elettriche, incendi e/o gravi lesioni.
Conservate tutte le avvertenze di sicurezza e le istruzioni per eventuali necessità future.
Spiegazione della targhetta di avvertenze sull'apparecchio (vedi Fig. 28)
A = Attenzione! Leggete le istruzioni per l'uso prima della messa in esercizio
B = Tenete lontane altre persone
C = Attenzione, denti affi lati. Tenete lontani piedi e dita. Togliete la chiave di sicurezza prima di eseguire operazioni di manutenzione, regolazione e pulizia. I denti continuano a ruotare anche dopo aver spento il motore.
D = Portate occhiali protettivi e otoprotettori
E = Livello di potenza acustico garantito
F = Utilizzate solo batterie con lo stesso stato di carica

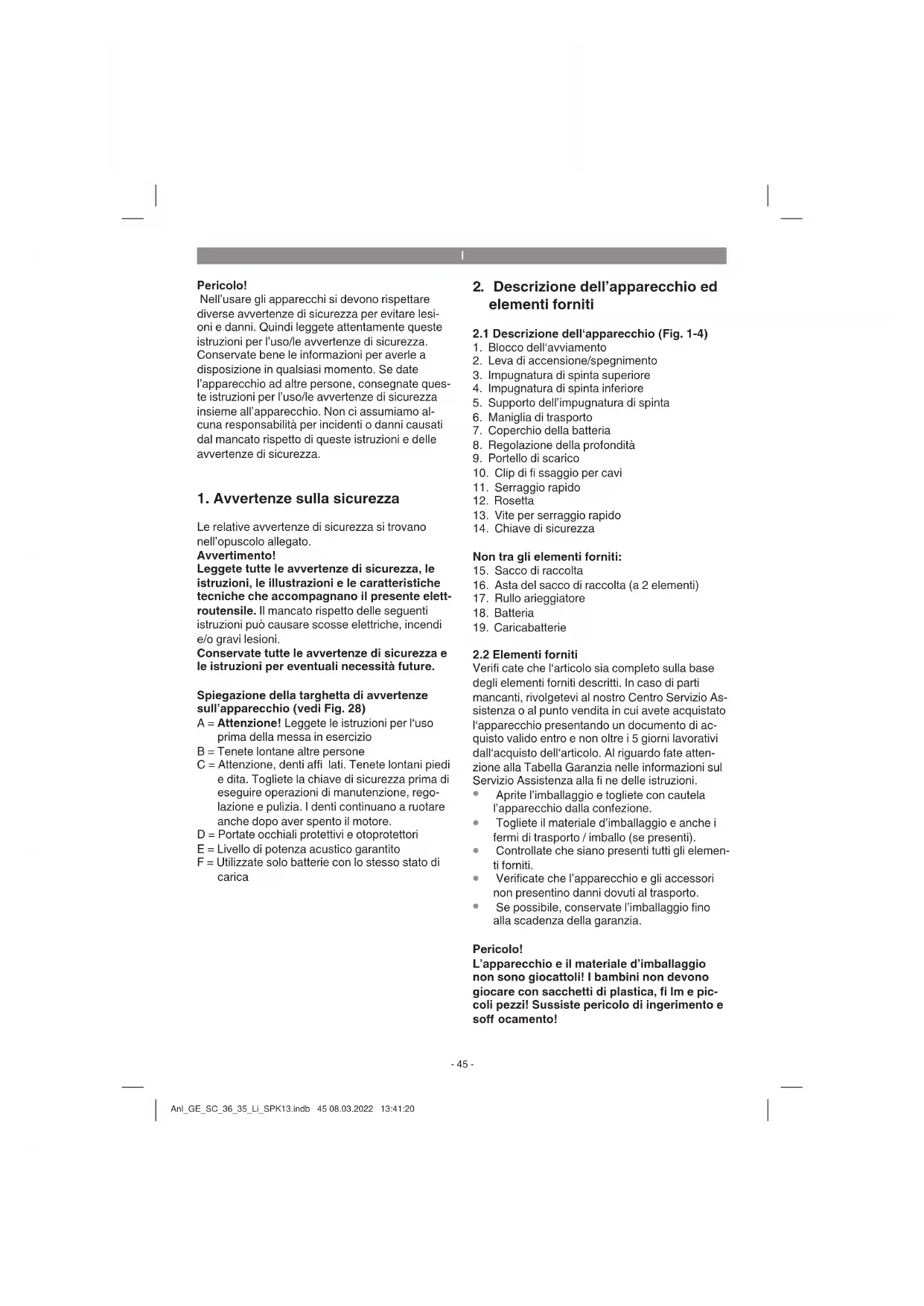

2. Descrizione dell'apparecchio ed elementi forniti
2.1 Descrizione dell'apparecchio (Fig. 1-4)
- Blocco dell'avviamento
- Leva di accensione/spegnimento
- Impugnatura di spinta superiore
- Impugnatura di spinta inferiore
- Supporto dell'impugnatura di spinta
- Maniglia di trasporto
- Coperchio della batteria
- Regolazione della profondità
- Portello di scarico
- Clip di fi ssaggio per cavi
- Serraggio rapido
- Rosetta
- Vite per serraggio rapido
- Chiave di sicurezza
Non tra gli elementi forniti:
- Sacco di raccolta
- Asta del sacco di raccolta (a 2 elementi)
- Rullo arieggiatore
- Batteria
- Caricabatterie
2.2 Elementi forniti
Verifi cate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l'apparecchio presentando un documento di acquisto valido entro e non oltre i 5 giorni lavorativi dall'acquisto dell'articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni.
- Aprite l'imballaggio e togliete con cautela l'apparecchio dalla confezione.
- Togliete il materiale d'imballaggio e anche i fermi di trasporto / imballo (se presenti).
- Controllate che siano presenti tutti gli elementi forniti.
- Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
Se possibile, conservate l'imballaggio fino alla scadenza della garanzia.
Pericolo!
L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!
• Scarificatore / arieggiatore a batteria
• Istruzioni per l'uso originali
• Avvertenze di sicurezza
3. Utilizzo proprio
L'apparecchio, nella dotazione di base come scarifi catore, è adatto all'uso privato nei giardini di piccole dimensioni. Con il rullo dello scarifi catore vengono strappati dal suolo muschio ed erbacce insieme alle radici e il suolo viene smosso. In questo modo il manto erboso può assorbire meglio le sostanze nutritive e viene pulito. Consigliamo di scarifi care l'erba in primavera (aprile) e in autunno (ottobre).
Con il rullo arieggiatore l'apparecchio può essere trasformato in un arieggiatore con poche operazioni. Con il rullo dell'arieggiatore viene raschiata la superfi cie del prato, in questo modo l'acqua può defl uire più facilmente e viene facilitato l'assorbimento dell'ossigeno. Arieggiate a seconda del bisogno durante tutto il periodo di crescita.
L'apparecchio è adatto all'uso privato nei giardini di piccole dimensioni.
Sono considerati scarifi catori per l'uso privato in giardini di piccole dimensioni quegli attrezzi che di regola non sono usati per oltre 10 ore l'anno e che sono utilizzati principalmente per la cura di superfi ci erbose, ma non in giardini e parchi pubblici, in impianti sportivi o in attività agricole o forestali.
Il rispetto delle istruzioni per l'uso fornite dal produttore è una condizione per l'uso corretto dell'apparecchio. Le istruzioni per l'uso contengono anche condizioni per l'esercizio, la manutenzione e la riparazione.
Visti i rischi per l'utilizzatore, l'apparecchio non deve venire usato come trituratore per sminuzzare rami tagliati da alberi ed arbusti. L'apparecchio non deve inoltre venire usato come motozappa e per livellare irregolarità del suolo, come per es. i mucchi di terra sollevati dalle talpe.
Per motivi di sicurezza lo scarifi catore non deve venire usato come azionamento per altri apparecchi o set di utensili di qualsiasi tipo, a meno che ciò non sia espressamente permesso dal costruttore.
Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.
4. Caratteristiche tecniche
Numero di giri al minimo: 3300/min
Grado di protezione: ....III
Tensione: 36 V DC
Larghezza di lavoro: 35 cm
Numero delle lame: 16
Numero dei denti: 24
Regolazione della profondità: . +3 / -3 / -6 / -9 mm
Livello di pressione acustica L_dA : ..... 81 dB(A)
Incertezza K 3 dB
Livello di potenza acustica L_WA : ..... 92,2 dB(A)
Livello di potenza acustica garantito L_WA ..... 94 dB(A)
Incertezza K: 2,03 dB
Vibrazioni sul manico max.: 5,6 m/§
Incertezza K 2,2 m/s²
Tipo di protezione: IPX1
Peso....9,9kg
Pericolo!
Rumore e vibrazioni
I valori del rumore e delle vibrazioni sono stati rilevati secondo le norme EN ISO 3744, EN ISO 11201, ISO 11094 e EN ISO 20643.
Attenzione!
L'apparecchio viene fornito senza rullo arieggiatore e sacco di raccolta. L'apparecchio deve essere utilizzato solo con gli accessori originali. Per ulteriori informazioni sull'ordinazione degli accessori opzionali si veda il capitolo 7.4 "Ordinazione dei pezzi di ricambio" alla fi ne delle istruzioni.
Attenzione!
L'apparecchio viene fornito senza batterie e senza caricabatterie e deve essere utilizzato solo con le batterie agli ioni di litio della serie Power X-Change!
Le batterie agli ioni di litio della serie Power X-Change devono essere ricaricate solo con il caricabatterie Power X.
Limitate al minimo lo sviluppo di rumore e le vibrazioni!
- Utilizzate soltanto apparecchi in perfetto stato.
- Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.
- Adattate il vostro modo di lavorare all'apparecchio.
• Non sovraccaricate l'apparecchio.
• Fate eventualmente controllare l'apparecchio. - Spegnete l'apparecchio se non lo utilizzate.
- Indossate i guanti.
Attenzione!
Rischi residui
Anche se questo elettroutensile viene utilizzato secondo le norme, continuano a sussistere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:
- Danni all'udito nel caso in cui non vengano indossate cuffi e antirumore adeguate.
- Danni alla salute derivanti da vibrazioni mano-braccio se l'apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.
Attenzione! Questo apparecchio sviluppa un campo elettromagnetico durante l'esercizio. In determinate circostanze questo campo può danneggiare dispositivi medici impiantati attivi o passivi. Per ridurre il rischio di lesioni gravi o mortali, consigliamo alle persone con dispositivi medici impiantati di consultare il proprio medico e il produttore del dispositivo prima di utilizzare l'apparecchio.
5. Prima della messa in esercizio
Attenzione!
L'apparecchio viene fornito senza rullo arieggiatore e sacco di raccolta. L'apparecchio deve essere utilizzato solo con gli accessori originali. Per ulteriori informazioni sull'ordinazione degli accessori opzionali si veda il capitolo 7.4 "Ordinazione dei pezzi di ricambio" alla fi ne delle istruzioni.
Attenzione!
L'apparecchio viene fornito senza batterie e senza caricabatterie e deve essere utilizzato solo con le batterie agli ioni di litio della serie Power X-Change!
Le batterie agli ioni di litio della serie Power X-Change devono essere ricaricate solo con il caricabatterie Power X.
Avvertimento!
Staccate sempre la chiave di sicurezza prima di eseguire regolazioni, operazioni di riparazione, manutenzione o pulizia sull'apparecchio.
Lo scarifi catore viene fornito smontato. Prima di usare lo scarifi catore si deve montare l'impugnatura di spinta completa.
Seguite passo a passo le istruzioni per l'uso e orientatevi alle fi gure per facilitare l'assemblaggio.
Montaggio dei supporti del manico (vedi Fig. 5 e 6)
- Togliete il serraggio rapido (Fig. 5/Pos. 11) e la rosetta (Fig. 5/Pos. 12)
- Spingete il supporto del manico (Fig. 5/Pos. 5) sulla vite di fissaggio. Fate attenzione che la bombatura del tubo (Fig. 6/Pos. A) sia sul lato esterno.
• Quindi fissate di nuovo la rosetta e serratela con il serraggio rapido.
Su entrambi i supporti del manico deve essere regolato lo stesso angolo di inclinazione!
Montaggio del manico inferiore (vedi Fig. 7)
- Il manico inferiore (Fig. 7/Pos. 4) deve essere spinto sul supporto del manico.
- Avvitate i tubi l'uno con l'altro con le viti in dotazione (Fig. 7/Pos. 13), le rosette (Fig. 7/Pos. 12) e il serraggio rapido (Fig. 7/Pos. 11).
Montaggio del manico superiore (vedi da Fig. 8 a Fig. 10)
- Nel manico superiore (Fig. 8/Pos. 3) si trovano 2 fori uno sotto l'altro che permettono di adeguare ulteriormente l'altezza del manico stesso.
- Posizionate il manico superiore (Fig. 8/Pos. 3) in modo tale che i fori del manico superiore coincidano con i fori del manico inferiore.
- Avvitate i tubi l'uno con l'altro con le viti in dotazione (Fig. 8/Pos. 13), le rosette (Fig. 8/Pos. 12) e il serraggio rapido (Fig. 8/Pos. 11).
- Fissate il cavo di alimentazione ai tubi delle impugnature mediante i portacavo (Fig. 9/Pos. 10) acclusi in modo che rimanga possibile aprire e chiudere il portello di scarico (Fig. 10/Pos. 10).
Fate attenzione che il portello di scarico si possa aprire e chiudere facilmente!
Montaggio del cestello di raccolta (vedi Fig. 11-14)
- Spingete entrambe le parti del telaio una verso l'altra (Fig. 11).
- Tirate il cestello di raccolta sul telaio in metallo (Fig. 12)
- Tirate le linguette di gomma sul telaio in metallo (Fig. 13)
- Per agganciare il cestello di raccolta allo scarificatore dovete sollevare con una mano il portello di scarico (Fig. 14/Pos. 9) e tenere il cestello di raccolta con l'altra mano sull'impugnatura ed agganciarlo dall'alto (Fig. 14).
Pericolo!
Per agganciare il cestello di raccolta il motore deve essere spento ed il cilindro con le lame non deve ruotare!
Regolazione dell'altezza dell'impugnatura (vedi Fig. 15)
Svitate il serraggio rapido su entrambe i lati dello scarifi catore (Fig. 15/Pos. 11).
L'altezza dell'impugnatura può essere impostata durante il lavoro sulla posizione 1 o 2 (Fig. 15). Serrate di nuovo saldamente il serraggio rapido. Su entrambi i lati deve essere regolato lo stesso angolo di inclinazione.
Impostazione della profondità di scarifi catura (vedi Fig. 16)
La profondità di scarifi catura viene impostata tramite il meccanismo di regolazione. A questo scopo portate la leva nella direzione della freccia (vedi. Fig. 16) nella posizione desiderata (+3/-3/-6/-9). Fate attenzione che la leva scatti in posizione in modo corretto!
+3 = Posizione di marcia / o di trasporto +3 mm
-3 = Profondità di scarifi cazione -3 mm
-6 = Profondità di scarifi cazione -6 mm
-9 = Profondità di scarifi cazione -9 mm
Ricarica della batteria (Fig. 17/19)
L'apparecchio viene fornito senza batterie e senza caricabatterie!
- Estraete la batteria dall'apparecchio. Per fare ciò premete il tasto di arresto laterale.
-
Controllate che la tensione di rete indicata sulla targhetta corrisponda alla tensione di rete a disposizione. Inserite la spina di alimentazione del caricabatterie (19) nella presa di corrente. Il LED verde inizia a lampeggiare.
-
Inserite la batteria (18) nel caricabatterie (19).
- Al punto „Indicatori caricabatterie“ trovate una tabella con i signifi cati degli indicatori LED sul caricabatterie.
Durante la ricarica la batteria si può riscaldare un po'. Ma ciò è del tutto normale.
Se la ricarica della batteria non fosse possibile, verifi cate
- che sia presente tensione di rete sulla presa di corrente;
- che ci sia un perfetto contatto dei contatti di ricarica.
Se continuasse a non essere possibile ricaricare la batteria, portate
ilcaricabatterie
• e la batteria
al nostro servizio di assistenza clienti.
Per un invio corretto contattate il nostro servizio di assistenza clienti o il punto vendita dove avete acquistato l'apparecchio.
Nel caso di invio o smaltimento di batterie ovvero di apparecchi a batteria metteteli in sacchetti di plastica separati per evitare cortocircuiti e incendi!
Per ottenere una lunga durata della batteria si deve provvedere a una puntuale ricarica. Ciò è comunque necessario quando ci si accorge della diminuzione delle prestazioni dell'apparecchio. Non fate scaricare mai completamente la batteria. Questo potrebbe danneggiarla!
Montaggio della batteria (Fig. 18-19)
Aprite il coperchio della batteria (Fig. 18 / Pos. 7). Poi inserite nelle sedi le due batterie come indicato in Fig. 19 fi no a quando scattano in posizione in modo chiaramente udibile.
Avvertenza!
Utilizzate solo batterie con lo stesso livello di carica, non combinate mai una batteria completamente carica con una carica per metà. Ricaricate sempre le due batterie contemporaneamente. La batteria con lo stato di carica inferiore determina la durata di esercizio dell'apparecchio. Prima dell'esercizio le due batterie devono essere sempre ricaricate completamente. Rimettete il coperchio delle batterie richiudendolo e controlando che scatti correttamente in posizione.
Indicazione di carica della batteria (Fig. 20) Premete l'interruttore per l'indicazione di carica della batteria (Fig. 20/Pos. A). L'indicazione di carica della batteria (Fig. 20/Pos. B) segnala lo stato di carica per mezzo di 3 spie LED.
Tutti e 3 i LED sono illuminati: La batteria è completamente carica.
1 LED o 2 LED sono illuminati: La batteria dispone di una suffi ciente carica residua.
1 LED lampeggia: La batteria è scarica, ricaricatela.
Tutti i LED lampeggiano: La temperatura della batteria è scesa al di sotto del valore minimo. Togliete la batteria dall'apparecchio e lasciatela un giorno a temperatura ambiente. Se l'errore si presenta di nuovo, la batteria si è scaricata completamente ed è difettosa. Togliete la batteria dall'apparecchio. Una batteria difettosa non deve più venire usata ovvero ricaricata.
6. Uso
Attenzione! Lo scarifi catore è dotato di una chiave di sicurezza per evitare che venga utilizzato da persone non autorizzate. Inserite la chiave di sicurezza subito prima di mettere in esercizio lo scarifi catore (Fig. 21 / Pos. 14) e toglietela a ogni interruzione o conclusione del lavoro.
Per evitare un'accensione inavvertita dello scarifi catore, il manico (Fig. 22/Pos. 3) è dotato di un blocco dell'avviamento (Fig. 22/Pos. 1) che deve essere premuto prima di poter attivare la leva di commutazione (Fig. 22/Pos 2). Il tempo di avvio dell'apparecchio può durare alcuni secondi. Mollando la leva di commutazione lo scarifi catore si spegne. Eseguite questa operazione più volte per assicurarvi che l'apparecchio funzioni correttamente. Ziehen Sie immer den Sicherheitsstecker bevor Sie Einstellungen, Reparatur-, Wartungs- oder Reinigungsarbeiten am Gerät vornehmen. Accertatevi che il cilindro dei coltelli non giri.
Pericolo! Non aprite mai il portello di scarico mentre il motore è ancora acceso. Il cilindro rotante con le
lame può causare lesioni. Fissate sempre bene il portello di scarico. Medi- ante la molla di trazione esso ritorna nella posizi- one “chiusa”.
Deve venire sempre mantenuta la distanza di sicurezza, data dall'impugnatura di guida, tra il rivestimento esterno e l'utilizzatore. Nello scarifi care il manto erboso e cambiare il senso di direzione su pendio si deve essere particolarmente attenti. Accertatevi di essere in posizione sicura, portate scarpe con suole antisdrucciolevoli e pantaloni lunghi. Scarifi cate sempre in senso trasversale rispetto al pendio.
Per motivi di sicurezza non usate lo scarifi catore per pendii con un'inclinazione superiore ai 15 gradi.
Siate particolarmente attenti muovendovi all'indietro e tirando lo scarifi catore, pericolo di inciampare!
Avvertenze per lavorare in modo corretto Nel lavorare si consiglia di ripassare i margini della fascia già eseguita, quindi con una sovrapposizione.
Per ottenere un taglio preciso si deve muovere l'apparecchio in fasce possibilmente diritte. Le corsie formate eseguendo l'operazione si devono quindi sovrapporre sempre di alcuni centimetri al fi ne di evitare strisce di prato non lavorate. Nel caso in cui utilizziate il sacco di raccolta opzionale, esso deve essere svuotato non appena rimangono resti di erba sul prato durante l'operazione di scarifi catura.
Pericolo! Prima di togliere il cestello di raccolta spegnete il motore e attendete fi no a che il rullo non si sia fermato.
Per sganciare il cestello di raccolta sollevate con una mano il portello di scarico e togliete il cestello di raccolta con l'altra mano!
La frequenza con la quale si deve lavorare il mano erboso dipende fondamentalmente dalla crescita dell'erba e dalla durezza del terreno. Tenete pulita la parte inferiore dell'apparecchio e togliete assolutamente i depositi di terra e erba. I depositi di erba rendono più diffi cile l'operazione di avvio e infl uiscono negativamente sulla qualità. Sui pendii le corsie devono essere trasversali rispetto alla pendenza. Prima di eseguire qualsiasi controllo del rullo bisogna spegnere il motore.
Pericolo!
Dopo lo spegnimento del motore il rullo continua a muoversi per qualche secondo. Non cercate mai di fermarlo. Se il rullo in movimento va a battere contro un oggetto, fermate l'apparecchio e attendete fi no a quando il rullo sia completamente fermo. Controllate quindi lo stato del rullo. Se è danneggiato deve venire sostituito (vedi 7.3).
Avvertenze per arieggiare correttamente con il rullo arieggiatore opzionale.
Nell'arieggiare il modo di lavorare dello scarifi catore è identico.
Osservate quindi le istruzioni di lavoro e le avver- tenze di sicurezza di cui sopra.
7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio
Pericolo!
Staccate sempre la chiave di sicurezza prima di eseguire regolazioni, operazioni di riparazione, manutenzione o pulizia sull'apparecchio. Vergewissern Sie sich, dass sich die Messerwalze nicht dreht.
7.1 Pulizia
- Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.
- Consigliamo di pulire l'apparecchio subito dopo averlo usato.
- Pulite l'apparecchio regolarmente con un panno asciutto ed un po' di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
7.2 Manutenzione
- Un cilindro con le lame consumato o dann-eggiato deve venire sostituito da un specialista autorizzato (vedi indirizzo sul certificato di garanzia).
-
Fate in modo che gli elementi di fissaggio (viti, bulloni ecc.) siano sempre avvitati saldamente in modo da poter lavorare con lo scarificatore in maniera sicura.
-
Conservate lo scarificatore in un luogo asciutto.
- Per una lunga durata, tutte le parti a vite, le ruote e gli assi devono venire puliti ed infine oliati.
- La cura regolare dello scarificatore non soltanto lo conserva a lungo in buono stato e ben efficiente, ma contribuisce anche a scarificarare il prato in modo più semplice ed accurato.
- Alla fine della stagione eseguite un controllo generale dello scarificatore e togliete tutti i depositi e le incrostazioni. All'inizio della stagione controllatene assolutamente le condizioni. In caso di riparazioni rivolgetevi al nostro servizio assistenza clienti (vedi indirizzo sul certificato di garanzia).
Per la conservazione di poco ingombro l'impugnatura dispone di una posizione P (Fig. 15). Per giungere in questa posizione, è necessario Hexagontare il serraggio rapido di ca. 3 giri, dato che per la posizione di parcheggio è necessario un serraggio più elevato. In questa posizione, lo scarifi catore può essere messo in un angolo (Fig. 23) occupando così poco spazio. Riportando l'impugnatura nella posizione di lavoro ricordatevi di serrare di nuovo di 3 giri il serraggio rapido.
7.3 Cambio del rullo (vedi Fig. 24-27)
Indossate assolutamente guanti da lavoro!
Usate solamente rulli originali dato che altrimenti in determinate circostanze non sono garantiti il funzionamento e la sicurezza.
Per cambiare il rullo scarifi catore ovvero il rullo arieggiatore procedete nel modo seguente: Spingete indietro il bloccaggio del rullo. Sollevate il rullo su questa estremità e tiratelo fuori in direzione della freccia (Fig. 25 + 26). Spingete ora il rullo in direzione opposta sull'attacco quadrato dell'azionamento. Poi spingete verso il basso il fi ssaggio del rullo (Fig. 27).
Ingrassate di tanto in tanto l'attacco quadrato dell'azionamento per assicurare un cambio facile dei rulli.
In una posizione sfavorevole del cilindro a lame, la lama esterna può venire bloccata dall'involucro. In tal caso ruotate il rullo di un altro mezzo giro!
7.4 Ordinazione di pezzi di ricambio:
Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:
• modello dell'apparecchio
• numero dell'articolo dell'apparecchio
- numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato.
Per i prezzi e le informazioni attuali si veda www.Einhell-Service.com
Cilindro a lame di ricambio n. art.: 34.059.62 Rullo arieggiatore di ricambio n. art.: 34.059.61 Sacco di raccolta opzionale n. art.: 34.059.60
8. Magazzinaggio e trasporto
Magazzinaggio
Conservate l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l'apparecchio nell'imballaggio originale.
Trasporto
- Prima di trasportare l'apparecchio disinseritelo e staccatelo dall'alimentazione di corrente.
Se presenti, applicate i dispositivi di sicurezza per il trasporto. - Proteggete l'apparecchio da danni e forti vibrazioni che si presentano in particolare in caso di trasporto in veicoli.
• Assicurate l'apparecchio in modo che non scivoli e non si ribalti.
9. Smaltimento e riciclaggio
L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L'apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l'apparecchio va consegnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all'amministrazione comunale.
10. Indicatori caricabatterie
| Stato indicatori | Signifi cato e interventi | |
| LED rosso | LED verde | |
| Spento Lampeggia | Pronto | all'esercizioIl caricabatterie è collegato alla rete e pronto per l'uso, la batteria non è nel caricabatterie. |
| Acceso Spento | Ricarica | Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i relativi tempi di ricarica si veda direttamente sul caricabatterie.Avvertenza! In base alla carica residua della batteria i tempi di ricarica eff ettivi possono variare leggermente da quelli indicati. |
| Spento Acceso | La batteria | è ricaricata e pronta per l'uso. (READY TO GO)Poi l'apparecchio passa alla ricarica lenta fino a completare il processo.A tale scopo lasciate la batteria collegata al caricabatterie per altri 15 min.Intervento:Togliete la batteria dal caricabatterie. Staccate il caricabatterie dalla rete. |
| Lampeggia | Spento Regolatore di carica | Il caricabatterie si trova nella modalità di ricarica lenta.In questo modo la batteria viene ricaricata più lentamente per motivi di sicurezza e la ricarica richiede più tempo. Ciò può essere dovuto ai seguenti motivi:- La batteria non è stata ricaricata per molto tempo.- La temperatura della batteria non si trova nel range ideale.Intervento:Attendete la fine della ricarica, si può comunque continuare a ricaricare la batteria. |
| Lampeggia | Lampeggia | AnomaliaLa ricarica non è più possibile. La batteria è difettosa.Intervento:Una batteria difettosa non deve più venire ricaricata.Togliete la batteria dal caricabatterie. |
| Acceso Acceso | Anomalia | termicaLa batteria è troppo calda (per es. esposizione diretta al sole) o troppo fredda (al di sotto dei 0^ )Intervento:Togliete la batteria e tenetela per un giorno a temperatura ambiente (ca. 20^ ). |
11. Tabella per l'eliminazione delle anomalie
| Anomalia Possibili cause Eliminazione | ||
| Il motore non si avvia | a)CollegamentiinterniHexagontatib) Blocco dell'avviamento difettosoc) Scocca dello scarifi catore ost-ruitad) Chiave di sicurezza non inseritae) Batteria non inserita corretta-mente | a)Daun'offi cina del servizio assistenza clientib) Da un'offi cina del servizio assistenza clientic) Modifi cate eventualmente la profon-dità di scarifi catura; pulite la scocca affi nché il cilindro con i coltelli giriliberamented) Inserite la chiave di sicurezza (vedi 6.)e) Togliete e rimettete la batteria (vedi 5.) |
| La potenza del mo-tore diminuisce | a)Suolotroppodurob) Scocca ostruitac) Rullo molto consumato | a) Correggete la profondità di lavorob) Pulite la scoccac) Sostituite il rullo |
| Scarifi catura impre-cisa | a)Rulloconsumatob) Profondità di lavoro sbagliata | a) Sostituite il rullob) Correggere la profondità di lavoro |
| Il motore è in moto, il rullo non gira | a) Rottura della cinghia dentata | a) Da un'officina del servizio assistenza clienti |
Importante! Il motore è dotato di interruttore termico di sicurezza, il quale, in caso di surris-caldamento, farà spegnere la macchina e si riaccenderà in automatico dopo un breve periodo di raff reddamento.
Solo per paesi membri dell'UE
Non smaltite gli elettroutensili nei rifi uti domestici!
Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.
Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell'apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.
In caso di smaltimento fate attenzione che batterie e dispositivi di illuminazione (ad es. lampadine) vengano rimossi dall'apparecchio.
La ristampa o l'ulteriore riproduzione, anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della Einhell Germany AG.
Con riserva di apportare modifi che tecniche
Informazioni sul Servizio Assistenza
In tutti i Paesi indicati nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.
Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.
| Categoria Esempio | |
| Parti soggette ad usura * Cinghia trapeziodale, Rullo, Batteria | |
| Materiale di consumo/parti di consumo * | |
| Parti mancanti | |
* non necessariamente compreso tra gli elementi forniti!
In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in ogni caso alle seguenti domande:
• L'apparecchio ha già funzionato una volta o era difettoso fin dall'inizio?
• Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
- A vostro parere che cosa non funziona nell'apparecchio (sintomo principale)?
Descrivete che cosa non funziona.
Certifi cato di garanzia
Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l'apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:
-
Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone fisiche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
-
La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è limitata, a nostra discrezione, all'eliminazione di questi difetti dell'apparecchio o alla sostituzione dell'apparecchio stesso.
Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti.
- Sono esclusi dalla nostra garanzia:
- Danni all'apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, dalla mancata osservanza delle istruzioni per l'uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.
- Danni all'apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell'apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all'impiego della forza o a infl ussi esterni (come per es. danni causati da caduta).
- Danni all'apparecchio o a parti di esso da ricondurre a un'usura comune, dovuta all'uso o di altro tipo naturale.
-
Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l'apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.
-
Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l'apparecchio è difettoso tramite sito internet: www.Einhell-Service.com. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell'acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d'identificazione sono esclusi dalla prestazione di garanzia perché non possono essere classificati in modo corrispondente. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un apparecchio nuovo.
Naturalmente effettuiamo a pagamento anche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del nostro Centro Assistenza.
Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.
