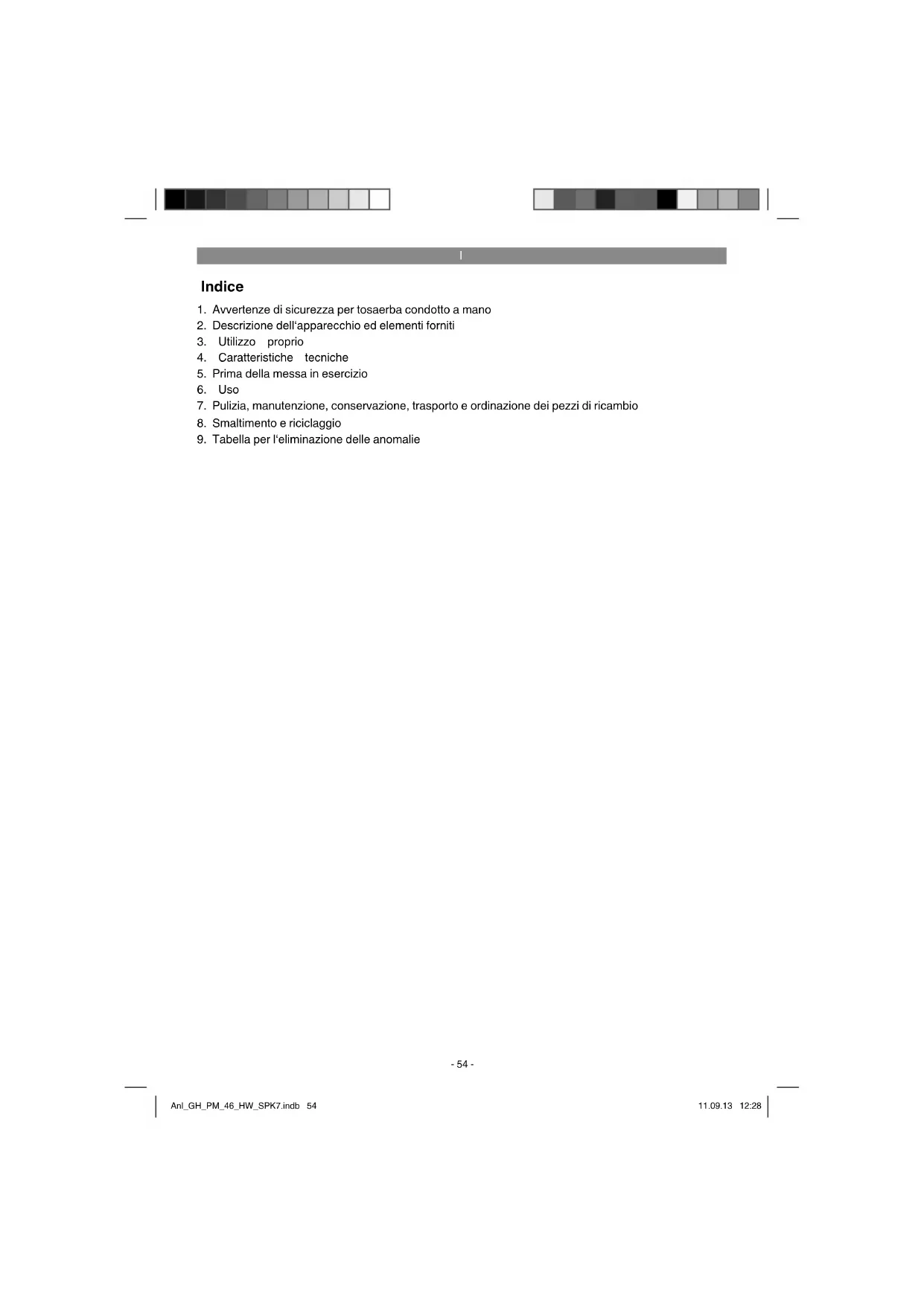

MANUALE UTENTE GH-PM 46 HW EINHELL

1. Avvertenze di sicurezza per tosaerba condotto a mano

2. Descrizione dell‘apparecchio ed elementi forniti

4. Caratteristiche tecniche

5. Prima della messa in esercizio

7. Pulizia, manutenzione, conservazione, trasporto e ordinazione dei pezzi di ricambio

8. Smaltimento e riciclaggio

9. Tabella per l‘eliminazione delle anomalie

Avvertimento - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito. Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e polveri scara- ventate fuori dall’apparecchio possono causare la perdita della vista. Anl_GH_PM_46_HW_SPK7.indb 55Anl_GH_PM_46_HW_SPK7.indb 55 11.09.13 12:2811.09.13 12:28I

Attenzione! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze di sicurezza per

tosaerba condotto a mano Avvertenze

1. Leggete attentamente le istruzioni per l‘uso.

Informatevi bene sulle regolazioni e sull‘uso appropriato dell’apparecchio.

2. Non permettete mai di usare il tosaerba

a bambini o ad altre persone che non co- noscono le istruzioni per l‘uso. L‘età minima dell‘utilizzatore può essere defi nita da norme locali.

3. Non tagliate mai l‘erba se nelle vicinanze ci

sono delle persone, in particolare bambini, o animali. Tenete presente che l’utilizzatore è responsabile degli incidenti con altre persone o con cose di loro proprietà.

4. Se date l‘apparecchio ad altre persone con-

segnate loro queste istruzioni per l‘uso insie- me all‘apparecchio. Operazioni preliminari

1. Mentre si taglia l’erba si devono portare

sempre scarpe chiuse e pesanti e pantaloni lunghi. Non tagliate l‘erba a piedi scalzi o con sandali leggeri.

2. Controllate il terreno sul quale viene impiega-

to l’attrezzo e togliete tutti gli oggetti che pos- sono rimanere impigliati o venir scaraventati via.

La benzina è altamente infi ammabile - Conservate la benzina solo negli appositi contenitori. - Riempite il serbatoio solo all‘aperto e non fumate durante questa operazione. - Riempite il serbatoio di benzina prima di ac- cendere il motore. Non aprite il tappo del ser- batoio, né mettete benzina quando il motore è acceso o l‘apparecchio è caldo. - Se la benzina è traboccata non provate assolutamente ad accendere il motore. Ma allontanate invece l‘apparecchio dalla zona sporca di benzina. Evitate qualsiasi tentativo di accendere il motore fi no a che i vapori della benzina non si siano dileguati. - Per motivi di sicurezza in caso di danneggia- mento è necessario sostituire il tappo della benzina o di altri serbatoi.

4. Sostituite i silenziatori danneggiati

5. Prima di ogni utilizzo bisogna sempre ese-

guire un controllo visivo per accertarsi che le lame, i bulloni di bloccaggio e tutta l‘unità di taglio non siano consumati o danneggiati. Per evitare uno sbilanciamento la lama e i bulloni di bloccaggio consumati o danneggiati devo- no essere sostituiti solo in set.

6. Per gli apparecchi con più lame tenete pre-

sente che girando una lama possono iniziare a girare anche le altre. Maneggiamento

1. Non lasciate il motore a combustione acceso

in luoghi chiusi: si potrebbero formare perico- lose concentrazioni di anidride carbonica.

2. Tagliate l‘erba solo alla luce del giorno o con

una buona illuminazione artifi ciale. Se pos- sibile evitate l‘uso dell‘apparecchio sull‘erba bagnata.

3. Sui pendii accertatevi sempre di essere in

5. Nel caso di apparecchi su ruote: su un pendio

tagliate l’erba in senso trasversale rispetto al pendio stesso, non verso l’alto e verso il bas- so.

6. Prestate particolare attenzione quando cam-

biate direzione su un pendio.

7. Non tagliate l‘erba su pendii molto ripidi.

8. Siate particolarmente attenti quando cambia-

te il senso di marcia o tirate il tosaerba verso di voi.

9. Arrestate la lama quando dovete inclinare

il tosaerba, su superfi ci diverse dal tappeto erboso e quando questo deve essere portato da e verso la superfi cie da tosare.

10. Non utilizzate mai il tosaerba se i dispositivi

o le griglie di protezione sono danneggiati o senza tali dispositivi, per esempio defl ettori in lamiera e/o dispositivi per raccogliere l‘erba.

11. Non modifi cate la regolazione standard del

motore o non fatelo andare fuori giri.

12. Allentate il freno del motore prima di avviare

13. Avviate il motore con prudenza secondo le

istruzioni del costruttore. Mantenete sempre una distanza suffi ciente tra i piedi e la lama.

14. Quando si accende il motore non bisogna

inclinare il tosaerba, a meno che esso non debba venire sollevato durante l‘operazione. In tal caso inclinatelo solamente il minimo in- dispensabile e sollevate solo la parte opposta all‘utilizzatore.

15. Non avviate il motore se vi trovate davanti al

16. Non mettete mai le mani o i piedi vicino o sot-

to le parti rotanti. Tenetevi sempre a distanza dall‘apertura di scarico.

17. Non sollevate o trasportate mai un tosaerba

con il motore acceso.

18. Togliete la chiave dell‘accensione e il connet-

tore della candela di accensione nei seguenti casi: - Prima di allentare eventuali blocchi o di to- gliere le ostruzioni dal canale di scarico. - Prima di controllare o pulire il tosaerba o pri- ma di eseguire dei lavori sull‘apparecchio. - Dopo aver toccato un corpo estraneo. Con- trollate che non ci siano danni sul tosaerba ed eff ettuate le riparazioni necessarie prima di azionarlo di nuovo e riprendere a lavorare. Nel caso in cui il tosaerba incominci a vibrare forte ed in maniera insolita è necessario pro- cedere ad un controllo immediato. - Quando vi allontanate dal tosaerba.

19. Spegnete il motore e assicuratevi che la lama

e tutte le parti mobili si siano fermate comple- tamente: - prima di mettere benzina.

20. Quando spegnete il motore, portate la leva

dell‘acceleratore in posizione “Stop”. Chiude- te il rubinetto della benzina (se presente).

21. L‘uso dell‘apparecchio a velocità eccessiva

può aumentare il pericolo di infortuni.

22. Siate prudenti durante le operazioni di rego-

lazione, badate che le dita non rimangano incastrate tra gli utensili da taglio mobili e i componenti fi ssi dell‘apparecchio. Manutenzione e conservazione

1. Controllate che tutti i dadi, i bulloni e le viti

siano ben serrati e che l‘apparecchio sia sempre in uno stato tale da permetterne il funzionamento sicuro.

2. Non tenete mai l‘apparecchio con benzina nel

serbatoio all‘interno di un edifi cio dove i vapo- ri della benzina potrebbero venire a contatto con fi amme libere o scintille.

3. Lasciate raff reddare il motore prima di riporre

il tosaerba in un luogo chiuso.

4. Per evitare incendi, tenete sempre il motore,

lo scappamento e l‘area intorno al serbatoio del carburante liberi da erba, foglie o grasso fuoriuscito (olio).

5. Controllate regolarmente che il dispositivo di

raccolta non presenti segni di usura o di perd- ita della funzionalità.

6. Per motivi di sicurezza è necessario sostituire

i pezzi consumati o danneggiati.

7. In caso fosse necessario svuotare il serba-

toio, l‘operazione va compiuta all‘aria aperta con una pompa di aspirazione della benzina (disponibile nei centri del fai-da-te). Avvertimento! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future. Spiegazione della targhetta di avvertenze sull’apparecchio (vedi Fig. 12)

1) Leggere le istruzioni per l‘uso

2) Attenzione! Pericolo a causa di parti scagliate

all‘ingiro. Tenete la distanza di sicurezza

3) Attenzione! Prima di affi lare le lame, prima di

tutte le operazioni di manutenzione, riparazio- ne, pulizia e regolazione spegnete il motore e togliete il connettore della candela

4) Prima della messa in esercizio riempire di olio

5) Attenzione! Portate le cuffi e antirumore e gli

6) Leva di avvio/ arresto motore (I = motore ac-

ceso; 0 = motore spento)

7) Fate attenzione alle lesioni da taglio. Attenzio-

2. Descrizione dell‘apparecchio ed

2.1 Descrizione dell‘apparecchio (Fig. 1/2)

1a. Leva di avvio/arresto motore (freno motore)

2. Leva dell’acceleratore

3. Archetto di spinta superiore e inferiore

4a. Sacco di raccolta 5a. Portello di scarico 5b. Copertura della cinghia trapezoidale

6. Tappo di riempimento del serbatoio

7a. Tappo a vite di riempimento olio 7b. Tappo a vite di scarico olio

8. Regolazione dell’altezza di taglio

13. Chiave per candela di accensione

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto o al centro fai-da-te competente più vicino. Al riguardo fate attenzione alla Tabella Garanzia nelle disposizioni di garanzia alla fi ne delle istruzioni.

Aprite l‘imballaggio e togliete con cautela l‘apparecchio dalla confezione.

Togliete il materiale d‘imballaggio e anche i fermi di trasporto / imballaggio (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l‘imballaggio fino alla scadenza della garanzia. Attenzione L‘apparecchio e il materiale d‘imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Archetto di spinta superiore e inferiore

Cestello di raccolta

Chiave per candela di accensione

Libretto di manutenzione sul tema benzina

Istruzioni per l’uso originali

L‘apparecchio deve essere usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è conforme. L‘utilizzatore/l‘operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Il tosaerba a benzina è adatto all‘uso privato nei giardini di piccole dimensioni. Sono considerati tosaerba per l‘uso privato in gi- ardini di piccole dimensioni quegli apparecchi che di regola non sono usati per oltre 50 ore l‘anno e che sono utilizzati principalmente per la cura di superfi ci erbose, ma non in giardini e parchi pubblici, in impianti sportivi e in attività agricole o forestali. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego professionale, artigianale o industriale. Non riconosciamo alcuna garanzia se l‘apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti. Il rispetto delle istruzioni per l‘uso fornite dal produttore è una condizione per l‘uso corretto del tosaerba. Le istruzioni per l‘uso contengono anche condizioni per l‘esercizio, la manutenzione e la riparazione. Attenzione! Visti i rischi per l‘utilizzatore il tosa- erba non deve venire usato per i seguenti lavori: regolare cespugli, siepi ed arbusti, per tagliare e sminuzzare piante rampicanti o superfi ci erbose su terrazze pensili o in vasi sui balconi, per pulire (aspirare) vialetti e come trituratore per sminuz- zare foglie e rami tagliati da alberi ed arbusti. Il tosaerba non deve inoltre venire usato come motozappa né per livellare irregolarità del suolo, come per es. i mucchi di terra sollevati dalle talpe. Per motivi di sicurezza il tosaerba non deve venire usato come gruppo motore per altri utensili o set di utensili di qualsiasi tipo. Anl_GH_PM_46_HW_SPK7.indb 58Anl_GH_PM_46_HW_SPK7.indb 58 11.09.13 12:2811.09.13 12:28I

4. Caratteristiche tecniche

..............................................5 dB Indossate cuffi e antirumore. L‘eff etto del rumore può causare la perdita dell‘udito. Valore emissione vibrazioni a

Incertezza K = 1,6 m/s

5. Prima della messa in esercizio

5.1 Assemblaggio dei componenti

Alcune parti sono smontate quando vengono for- nite. L‘assemblaggio è facile quando si osservano le seguenti avvertenze Attenzione! Per l‘assemblaggio e per lavori di manutenzione avete bisogno anche dei seguenti utensili non compresi negli elementi forniti:

una bacinella di raccolta dell‘olio piatta (per il cambio dell‘olio)

un misurino da 1 litro (resistente all‘olio / alla benzina)

una tanica di benzina

un imbuto (adatto per il bocchettone di riem- pimento del serbatoio)

degli stracci (per togliere i resti di olio/benzi- na; smaltimento alla stazione di servizio)

una pompa di aspirazione benzina (in plasti- ca, disponibile nei centri del fai-da-te)

un oliatore con pompa a mano (disponibile nei centri del fai-da-te)

olio del motore Montaggio

1. Serrate l’archetto di spinta (Fig. 3a/Pos.3) con

una vite (Fig. 3a/Pos. 12) e un dado a stella (Fig. 3a/Pos. 11) su entrambi i lati. Sceglie- te uno dei fori per il fi ssaggio a seconda dell‘altezza dell‘impugnatura desiderata. At- tenzione! Impostate la stessa altezza su ent- rambi i lati! Fate attenzione che i cavi fl essibili che vengono fi ssati più tardi non disturbino.

2. Fissate l’archetto di spinta superiore

all’archetto di spinta inferiore con le viti a stel- la (Pos. 11), come indicato nella Fig. 3b.

3. Appendete l’impugnatura della fune di avvio

5. Sollevate il portello di scarico con una mano

(Fig. 4a/Pos. 5a) e aggangiate il sacco di rac- colta erba (Fig. 4a/Pos. 4a) come illustrato in Fig. 4a.

5.2 Impostazione dell’altezza di taglio

Attenzione! La regolazione dell’altezza di taglio deve venire eseguita solamente a mo- tore spento e con connettore della candela staccato.

Prima di iniziare a tagliare l’erba, verificate che le lame siano affilate e che i loro disposi- tivi di fissaggio non siano danneggiati. Sos- tituite eventualmente le lame consumate e/o danneggiate in set completo per evitare degli squilibri. Durante questa verifica spegnete il motore e togliete il connettore della candela.

La regolazione dell’altezza di taglio avviene in modo centrale con la relativa leva (Fig. 7/Pos. 8). Si possono impostare diverse altezze di taglio.

Azionate la leva di regolazione e portatela nella posizione desiderata. Fate scattare in posizione la leva. Anl_GH_PM_46_HW_SPK7.indb 59Anl_GH_PM_46_HW_SPK7.indb 59 11.09.13 12:2811.09.13 12:28I

Attenzione! Il motore viene fornito senza mezzi di eser- cizio. Prima della messa in esercizio si deve assolutamente riempire di olio e benzina. Per evitare un avvio involontario del tosaerba, questo è dotato di un freno motore (Fig. 5a/Pos. 1a) che deve essere azionato prima di avviare il tosaerba. La leva di avvio/arresto motore, se viene mollata, deve ritornare nella posizione di partenza e il motore si spegne automaticamente. Portate la leva dell’acceleratore (Fig. 6) in posizi- one . Tirate la leva di avvio/arresto motore (Fig. 5b) e tirate con forza la fune di avvio. Prima di iniziare a tagliare l’erba dovreste esegui- re alcune volte questo procedimento per essere sicuri che tutto funzioni correttamente. Ogni volta che dovete eseguire operazioni di regolazione e/o di riparazione al tosaerba, aspettate fi no a quan- do la lama non si muova più. Prima di ogni operazione di impostazione, manu- tenzione e riparazione spegnete il motore. Avvertenze

1. Freno motore (Fig. 5a/ Pos. 1a): usate la

leva di avvio/arresto motore per spegnere il motore. Se mollate la leva di avvio/arresto motore, il motore e la lama si arrestano auto- maticamente. Per tagliare l‘erba tenete la leva in posizione di lavoro (Fig. 5b). Prima di inizi- are eff ettivamente a tagliare l‘erba dovreste controllare più volte la leva di avvio/arresto. Accertatevi che la fune fl essibile si muova facilmente.I

2. Avvertenza: la lama inizia a ruotare quando

il motore viene avviato. Importante: prima di avviare il motore muovete più volte il freno motore per controllare che la fune di arresto funzioni correttamente. Nota bene: il motore è dimensionato per una velocità a passo d‘uomo per l‘erba e per lo scarico dell‘erba nel sacco di raccolta e per una lunga durata.

3. Controllate il livello dell‘olio.

4. Per rabboccare la benzina utilizzate un imbu-

to e un recipiente graduato. Accertatevi che la benzina sia pulita. Avvertimento: usate sempre solo una tanica di sicurezza per la benzina. Non fumate mentre riempite con la benzina. Spegnete il motore prima di mettere la benzina e lasciatelo raff reddare al- cuni minuti.

5. Accertatevi che il cavo di accensione sia col-

legato alla candela.

6. Mettetevi dietro al tosaerba. Una mano deve

trovarsi sulla leva di avvio/arresto del motore. L‘altra deve essere sull‘impugnatura dello starter.

7. Avviate il motore con l‘avviatore autoavvol-

gente (Fig. 1/Pos. 9). A tal fi ne tirate fuori l‘impugnatura di circa 10-15 cm (fi no a quan- do potete sentire una certa resistenza) e poi tirate di colpo con forza. Se il motore non dovesse essersi avviato, tirate di nuovo aff er- rando l‘impugnatura. Attenzione! Non permettete che il cavo fl es- sibile si riavvolga in modo incontrollato. Attenzione: se fa freddo può essere ne- cessario ripetere più volte l‘operazione di accensione.

6.1 Prima di tagliare l‘erba

Avvertenze importanti

1. Indossate gli indumenti adatti. Portate scarpe

chiuse, non portate sandali o scarpe da ten- nis.

2. Controllate la lama. Una lama deformata o

altrimenti danneggiata deve venire sostituita con una lama originale.

3. Riempite il serbatoio di benzina all‘aperto.

Utilizzate un imbuto e un recipiente graduato. Asciugate con un panno la benzina trabocca- ta.

4. Leggete e osservate le istruzioni per l‘uso e

anche le avvertenze relative al motore e agli attrezzi complementari. Conservate le istruzi- oni in modo che siano accessibili anche agli altri utilizzatori dell‘apparecchio.

5. I gas di scarico sono pericolosi. Avviate il mo-

tore solo all‘aperto.

6. Accertatevi che tutti i dispositivi di sicurezza

siano montati e ben funzionanti.

7. L‘apparecchio deve venire usato solo da una

persona che sia in grado di farlo.

8. Il taglio dell‘erba bagnata può essere perico-

loso. Tagliate l‘erba solo quando è il più possi- bile asciutta.

9. Fate in modo che altre persone o bambini

10. Tagliate l‘erba solamente in condizioni di suf-

fi ciente visibilità.

11. Togliete gli oggetti che si trovano nella zona

dove volete tagliare l‘erba.

6.2 Avvertenze per tagliare l‘erba in modo

corretto Attenzione! Non aprite mai il portello di scarico quando viene svuotato il dispositivo di raccolta ed il motore è ancora in moto. La lama rotante può causare lesioni. Fissate sempre bene il portello di scarico e il sac- co di raccolta dell‘erba. Disinserite il motore prima di toglierli. Mantenete sempre la distanza di sicurezza data dal manico di guida tra la custodia della lama e l‘utilizzatore. Si deve prestare particolare atten- zione nel tagliare l‘erba e nel cambiare il senso di direzione su scarpate e pendii. Accertatevi di essere in posizione sicura, portate scarpe con suole antisdrucciolevoli e pantaloni lunghi. Tagli- ate l‘erba sempre in senso trasversale rispetto al pendio. Per motivi di sicurezza non usate il tosaerba su pendii con un‘inclinazione superiore ai 15 gradi. Siate particolarmente attenti muovendovi all‘indietro e tirando il tosaerba. Pericolo di inci- ampare!

Lavorate solamente con lame affi late ed in perfet- to stato in modo che gli steli d‘erba non si sfi lacci- no ed il prato non ingiallisca. Per ottenere un buon taglio si deve muovere il tosaerba in strisce possibilmente dritte. Le corsie così formate si devono quindi sovrapporre semp- re di alcuni centimetri al fi ne di evitare strisce di erba non tagliata. Tenete pulita la parte inferiore della carcassa del tosaerba e togliete assolutamente i depositi di erba. I depositi rendono più diffi cile l‘operazione di avvio e infl uiscono negativamente sulla qualità del taglio e sullo scarico dell‘erba. Sui pendii le strisce formate dal taglio devono es- sere trasversali rispetto al pendio. Per evitare che il tosaerba scivoli lateralmente basta inclinarlo verso l‘alto. Scegliete l‘altezza di taglio a secon- da della lunghezza eff ettiva del manto erboso. Eseguite diverse passate in modo che ogni volta vengano tagliati al massimo 4 cm. Prima di eseguire qualsiasi controllo della lama bisogna spegnere il motore. Tenete presente che la lama continua a ruotare per alcuni secondi dopo aver disinserito il motore. Non cercate mai di fermare la lama. Controllate regolarmente che la lama sia ben fi ssata, in buono stato e ben affi - lata. In caso contrario affi latela e sostituitela. Se la lama in movimento va a battere con un oggetto, fermate il tosaerba e attendete fi no a quando la lama sia completamente ferma. Controllate quindi lo stato della lama e del portalama. Se sono dan- neggiati devono essere sostituiti. Avvertenze per tagliare l‘erba

1. Fate attenzione ad oggetti solidi. Potrebbero

danneggiare il tosaerba o causare lesioni.

2. Se il motore, lo scappamento o l‘azionamento

sono caldi possono causare ustioni. Non toc- cate!

3. Tagliate l‘erba con cautela in caso di pendii o

di terreni in forte pendenza.

4. Se la luce diurna o quella artifi ciale non sono

suffi cienti si deve smettere di tagliare l‘erba.

5. Controllate il tosaerba, la lama e le altre parti

se avete incontrato un corpo estraneo o se l‘apparecchio vibra più del normale.

6. Non modifi cate le impostazioni e non ese-

guite riparazioni senza avere prima spento il motore. Staccate il connettore del cavo di accensione.

7. In strada o nelle vicinanze di una strada fate

attenzione al traffi co. Fate in modo che l‘erba tagliata non fi nisca in strada.

8. Evitate i punti nei quali le ruote non facciano

più presa o il lavoro non sia sicuro. Prima di muovervi all‘indietro accertatevi che non ci siano bambini piccoli alle vostre spalle.

9. Se l‘erba è folta ed alta, impostate il massimo

livello di taglio e tagliate l‘erba più lentamen- te. Prima di togliere l‘erba o altre ostruzioni, spegnete il motore e staccate il cavo di ac- censione.

10. Non togliete mai le parti che servono per la

11. Non riempite mai di benzina se il motore è

6.4 Svuotare il sacco di raccolta dell‘erba

Non appena rimangono dei resti di erba sul prato mentre si sta tagliando, si deve svuotare il sacco di raccolta. Attenzione! Prima di togliere il sac- co di raccolta spegnete il motore e attendete che la lama si sia fermata. Per togliere il sacco di raccolta sollevate con una mano il portello di scarico e con l‘altra estraete il sacco dalla maniglia (Fig. 4a). Secondo le norme di sicurezza il portello di scari- co si chiude quando viene sganciato il sacco di raccolta, chiudendo anche l‘apertura posteriore di scarico. Se nell‘apertura rimangono resti di erba, si consiglia di arretrare di ca. 1m il tosaerba per riavviare il motore più facilmente. Non togliete resti di erba tagliata dalla carcassa e dall‘utensile con le mani o con i piedi, ma con mezzi adatti, come per es. una spazzola o uno scopino. Per garantire che l‘erba venga raccolta bene, sia il sacco di raccolta, ma soprattutto la grata dell‘aria devono venire puliti dopo l‘uso. Agganciate il sacco di raccolta solo a motore dis- inserito e con l‘utensile fermo. Sollevate con una mano il portello di scarico e con l‘altra agganciate dall‘alto il sacco di raccolta, tenendolo per l‘impugnatura.

6.5 Dopo avere tagliato l‘erba

1. Lasciate sempre raff reddare il motore prima

di mettere il tosaerba in un locale chiuso.

2. Prima di metterlo via togliete sempre erba,

foglie, lubrifi cante e olio. Non depositate altri oggetti sul tosaerba.

3. Prima di usarlo di nuovo controllate tutte le

viti e tutti i dadi. Le viti allentate devono venire serrate bene.

4. Svuotate il sacco di raccolta dell‘erba prima

5. Staccate il connettore della candela per evita-

re l‘uso da parte di persone non autorizzate.

6. Fate attenzione che il tosaerba non venga

tenuto vicino ad una sorgente di pericoli. Le esalazioni di gas possono provocare esplosi- oni.

7. Per le riparazioni si devono usare solamente

pezzi originali o autorizzati dal costruttore (vedi indirizzo del documento di garanzia).

8. Svuotate il serbatoio della benzina con una

pompa di aspirazione in caso di inattività pro- lungata.

9. Istruite i bambini a non usare il tosaerba. Non

10. Non tenete mai la benzina vicino ad una sor-

gente di calore. Usate sempre una tanica om- ologata. Tenete la benzina fuori della portata dei bambini.

11. Lubrifi cate e tenete con cura l‘apparecchio.

12. Come spegnere il motore

Per spegnere il motore mollate la leva di avvio/arresto del motore (Fig. 5a/Pos. 1a). Staccate il connettore della candela di accen- sione per evitare che il motore si avvii. Prima di riaccendere il motore controllate il cavo fl essibile del freno motore. Controllate che il cavo fl essibile sia montato correttamente. Se il cavo di arresto è piegato o danneggiato deve venire sostituito.

7. Pulizia, manutenzione,

conservazione, trasporto e ordinazione dei pezzi di ricambio Attenzione Non lavorate mai a motore acceso su parti sot- to tensione dell‘impianto di accensione e non toccatele. Prima di eseguire operazioni di manu- tenzione e di cura togliete il connettore della can- dela. Non eseguite mai lavori con l‘apparecchio acceso. I lavori che non vengono descritti in queste istruzioni per l‘uso devono essere eseguiti esclusivamente da un‘offi cina specializzata e autorizzata.

Dopo l‘uso il tosaerba deve essere sempre pulito a fondo. In particolare la parte inferiore e la sede della lama. A questo scopo inclinare il tosaerba sul lato sinistro (opposto al bocchettone di riempi- mento dell‘olio). Avvertenza: prima di inclinare di lato il tosaerba svuotate completamente il serbatoio del carbu- rante con una pompa di aspirazione. Il tosaerba non deve essere inclinato oltre i 90 gradi. È più facile togliere lo sporco e l‘erba subito dopo aver tagliato l‘erba. Resti d‘erba essiccati e sporco possono pregiudicare l‘esercizio del tosaerba. Controllate che non ci siano resti di erba nel canale di scarico e, se necessario, eliminateli. Non pulite mai il tosaerba con un getto d‘acqua o un‘idropulitrice. Fate attenzione che non possa penetrare dell‘acqua all‘interno dell‘apparecchio. Non devono essere utilizzati detergenti aggres- Anl_GH_PM_46_HW_SPK7.indb 62Anl_GH_PM_46_HW_SPK7.indb 62 11.09.13 12:2811.09.13 12:28I

sivi, come detergenti a freddo o benzina per smacchiare.

Gli intervalli di manutenzione sono dispo- nibili nel libretto di manutenzione sul tema benzina allegato. Attenzione: consegnate ad un apposito punto di raccolta il materiale di manutenzione e di eser- cizio

7.2.1 Assali e mozzi delle ruote

Dovrebbero venire ingrassati una volta per sta- gione. A questo scopo togliete i coprimozzo con un cac- ciavite e allentate le viti di bloccaggio delle ruote.

Per motivi di sicurezza fate affi lare, bilanciare e montare la lama esclusivamente da un‘offi cina specializzata. Per ottenere un risultato di lavoro ottimale consigliamo di far controllare la lama una volta l‘anno. Sostituzione della lama (Fig. 8) Per la sostituzione della lama si devono utilizzare solo ricambi originali. Il codice delle lame deve corrispondere con il numero indicato nell‘elenco dei pezzi di ricambio. Non montate mai una lama diversa. Lame danneggiate Se malgrado tutte le precauzioni prese la lama entra in contatto con un ostacolo, spegnete subito il motore e togliete il connettore della candela. Inclinate il tosaerba sul lato e controllate che la lama non sia danneggiata. Lame danneggiate o deformate devono essere sostituite. Non raddriz- zate mai una lama deformata. Non lavorate mai con una lama deformata o fortemente consumata; ciò può causare delle vibrazioni e provocare ulte- riori danni al tosaerba. Attenzione: lavorando con una lama danneggiata sussiste il pericolo di lesioni. Affi latura delle lame Le lame possono venire affi late con una lima metallica. Per evitare degli squilibri, l‘affi latura dovrebbe essere eseguita esclusivamente da un‘offi cina specializzata.

7.2.3 Controllo del livello dell‘olio

Attenzione: non usate mai il motore senza olio o con olio insuffi ciente. Ciò può causare gravi danni al motore. Controllo del livello dell‘olio Appoggiate il tosaerba su una superfi cie piana e liscia. Svitate l‘astina dell‘olio (Fig. 9a/Pos. 7a) ruotandola verso sinistra e pulite l‘astina di mi- sura. Reinserite l‘astina fi no alla battuta nel boc- chettone di riempimento, non avvitatela. Estraete l‘astina e leggete il livello dell‘olio in posizione orizzontale. Il livello dell‘olio deve trovarsi tra min. e max. dell‘astina di misurazione (Fig. 9b). Cambio dell‘olio Il cambio dell‘olio del motore dovrebbe essere eseguito a temperatura ambiente.

Posizionate una bacinella piatta di raccolta dell‘olio sotto il tosaerba.

Svitate il tappo a vite di scarico dell‘olio (Fig. 9c/Pos. 7b). Scaricate l‘olio caldo del motore in un recipiente di raccolta.

Dopo lo scarico del vecchio olio richiudete il tappo a vite.

Rabboccate l‘olio per motore fino alla tacca superiore dell‘astina dell‘olio.

Attenzione! Per il controllo del livello dell‘olio non avvitate l‘astina di misura, ma inseritela solo fino al filetto.

L‘olio vecchio deve essere smaltito in base alle norme vigenti.

7.2.4 Cura e regolazione dei cavi fl essibili

Lubrifi cate spesso i cavi fl essibili e controllate che si muovano facilmente.

7.2.5 Manutenzione del fi ltro dell‘aria (Fig. 10)

I fi ltri dell‘aria sporchi riducono la potenza del mo- tore a causa di un apporto insuffi ciente di aria al carburatore. In caso di aria molto polverosa il fi ltro dell‘aria deve essere controllato più spesso. Attenzione: non pulite mai il fi ltro dell‘aria con benzina o solventi infi ammabili. Pulite il fi ltro dell‘aria soltanto con aria compressa o dando dei leggeri colpi sul fi ltro. Anl_GH_PM_46_HW_SPK7.indb 63Anl_GH_PM_46_HW_SPK7.indb 63 11.09.13 12:2811.09.13 12:28I

7.2.6 Manutenzione della candela

Pulite la candela con una spazzola a setole di rame.

Sfilate il connettore della candela (Fig. 11/ Pos. 14) con un movimento rotatorio.

Togliete la candela di accensione con la chi- ave apposita.

L‘assemblaggio avviene nell‘ordine inverso.

Accertatevi dopo la riparazione o la manutenzio- ne che tutte le parti di tecnica di sicurezza siano montate e in perfetto stato. Conservate i pezzi che possono causare lesioni lontani dalla portata di altre persone e di bambini. Attenzione: secondo la Legge relativa alla re- sponsabilità per i prodotti non rispondiamo per danni causati da una riparazione impropria o se non si usano i pezzi di ricambio originali o pezzi da noi autorizzati. Non rispondiamo nemmeno per danni causati in seguito a riparazioni improprie. Incaricate il servizio assistenza o un tecnico auto- rizzato. Lo stesso vale anche per gli accessori.

7.2.8 Tempi di esercizio

Per i tempi di esercizio rispettate le disposizioni di legge vigenti che possono variare a seconda del luogo.

7.3 Preparazione in caso di inattività del to-

saerba Avvertenza: non svuotate la benzina in locali chiusi o nelle vicinanze di fi amme vive o mentre fumate. I vapori del gas possono causare esplosi- oni e incendi.

1. Svuotate il serbatoio della benzina con una

pompa di aspirazione.

2. Avviate il motore e fatelo funzionare fi no a

quando si sia consumata la benzina restante.

3. Fate il cambio dell‘olio dopo ogni stagione. A

tale scopo scaricate dal motore caldo l‘olio esausto e riempitelo di olio nuovo.

4. Togliete la candela di accensione dalla testa

del cilindro. Versate ca. 20 ml di olio con un oliatore nel cilindro. Tirate lentamente l‘impugnatura dello starter in modo che l‘olio protegga l‘interno del cilindro. Riavvitate la candela.

5. Pulite le alette di raff reddamento del cilindro e

6. Pulite tutto l‘apparecchio in modo da proteg-

7. Tenete l‘apparecchio in un ambiente o in un

7.4 Preparazione del tosaerba per il trasporto

1. Svuotate il serbatoio della benzina (vedi pun-

2. Fate funzionare il motore fi no a quando si sia

consumata la benzina restante.

3. Svuotate l‘olio del motore dal motore ancora

4. Togliete il connettore dalla candela di accen-

5. Pulite le alette di raff reddamento del cilindro e

6. Sganciate la fune di avvio dal gancio (Fig. 3c).

Svitate i dadi a stella e piegate verso il basso l‘archetto di spinta superiore. Nel ribaltare l‘archetto di spinta fate attenzione che i cavi fl essibili non vengano piegati.

7. Inserite alcuni strati di cartone fra il manico

inferiore ed il motore per evitare che sfreghino l‘uno contro l‘altro.

7.5 Materiale di consumo, materiale soggetto

ad usura e pezzi di ricambio I pezzi di ricambio, i materiali di consumo e soggetti ad usura, come ad es. olio del motore, cinghia trapezoidale, candele di accensione, cartuccia del fi ltro dell‘aria, fi ltro della benzina, batterie o lame non rientrano nella garanzia dell‘apparecchio.

7.6 Ordinazione di pezzi di ricambio

In caso di ordinazione di pezzi di ricambio è ne- cessario indicare quanto segue

Numero di articolo dell‘apparecchio

Numero di identificazione dell‘apparecchio

8. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di rifi uti speciali. Per in- formazioni rivolgetevi a un negozio specializzato o all‘amministrazione comunale! Anl_GH_PM_46_HW_SPK7.indb 65Anl_GH_PM_46_HW_SPK7.indb 65 11.09.13 12:2811.09.13 12:28I

9. Tabella per l‘eliminazione delle anomalie

Avvertenza: prima spegnete il motore e staccate il connettore della candela di accensione e poi esegu- ite le operazioni di ispezione o le regolazioni. Avvertenza: se dopo una regolazione o riparazione il motore ha funzionato per alcuni minuti, ricordatevi che lo scappamento e altre parti sono molto calde. Quindi non toccatele per evitare delle ustioni. Anomalie Possibile causa Eliminazione Movimento irrego- lare, forti vibrazioni dell‘apparecchio - Viti allentate - Serraggio della lama allentato - Lama squilibrata - Controllate le viti - Controllate il serraggio della lama - Sostituite la lama Il motore non fun- ziona - Leva di avvio/arresto motore non premuta - Posizione sbagliata della leva dell‘acceleratore - Candela difettosa - Serbatoio del carburante vuoto - Premere leva di avvio/arresto moto-

- Controllate l‘impostazione - Sostituite la candela di accensione - Riempite di carburante Il motore funziona in modo irregolare - Filtro dell‘aria sporco - Candela sporca - Pulite il fi ltro dell‘aria - Pulite la candela Il prato diventa gial- lo, taglio irregolare - Lama non affi lata - Altezza del taglio insuffi ciente - Numero di giri del motore insuffi ci- ente - Affi late la lama - Regolate l‘altezza corretta - Portate la leva su max. Scarico dell‘erba eseguito male - Numero di giri del motore insuffi ci- ente - Altezza del taglio insuffi ciente - Lama consumata - Sacco di raccolta ostruito - Portate la leva dell‘acceleratore su max. - Eseguite la regolazione corretta - Sostituite la lama - Svuotate il sacco di raccolta Anl_GH_PM_46_HW_SPK7.indb 66Anl_GH_PM_46_HW_SPK7.indb 66 11.09.13 12:2811.09.13 12:28I

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_GH_PM_46_HW_SPK7.indb 67Anl_GH_PM_46_HW_SPK7.indb 67 11.09.13 12:2811.09.13 12:28I

Disposizioni di garanzia La ditta iSC GmbH, ovvero il centro fai-da-te competente, garantisce l‘eliminazione di difetti ovvero la sostituzione dell‘apparecchio in conformità con la tabella seguente, senza che ciò infl uisca sui diritti di garanzia previsti dalla legge. Categoria Esempio Prestazione di garanzia Difetti di materiale o fabbrica- zione 24 mesi Parti soggette ad usura * Filtro dell‘aria, cavi fl essibili, cestello di raccolta, ruote in gomma, frizione 6 mesi Materiale di consumo/ parti di consumo * Lame Garanzia solo in caso di difetto immediato (24h dopo acquisto/ data documento di acquisto) Parti mancanti 5 giorni lavorativi

• non necessariamente compreso tra gli elementi forniti! Relativamente a parti soggette ad usura, materiale di consumo e parti mancanti, la ditta iSC GmbH, ov- vero il centro fai-da-te responsabile, garantisce un‘eliminazione dei difetti ovvero una fornitura sostitutiva solo se il difetto viene comunicato entro 24h (materiale di consumo), 5 giorni lavorativi (parti mancanti) o 6 mesi (parti soggette ad usura) dall‘acquisto e se la data di acquisto viene documentata tramite il documento di acquisto. In caso di difetti del materiale o di fabbricazione vi preghiamo in caso di garanzia di presentare l‘apparecchio con il certifi cato di garanzia accluso, compilato in tutte le sue parti. In questo caso è im- portante che riportiate una precisa descrizione del difetto. A tal fi ne rispondete alle seguenti domande.

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_GH_PM_46_HW_SPK7.indb 68Anl_GH_PM_46_HW_SPK7.indb 68 11.09.13 12:2811.09.13 12:28I

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l’apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all’indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del servizio assistenza sotto indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non

tocca i vostri diritti al ricorso di garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o

di produzione ed è limitata all’eliminazione di queste anomalie o alla sostituzione dell’apparecchio. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Un contratto di garanzia non viene concluso quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia sono escluse inoltre le prestazioni di risarcimento per danni dovuti al trasporto o danni causati dalla mancata osservanza delle istruzioni per il montaggio o per installazione non corretta, dalla mancata osservanza delle istruzioni per l’uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall’uso improprio o illecito (come per es. sovraccarico dell’apparecchio o utilizzo di utensili o accessori non consentiti), dalla mancata osservanza delle norme di sicurezza e di manutenzione, dalla penetrazione di corpi estranei nell’apparecchio (come per es. sabbia, pietre o polvere), dall’impiego della forza o dall’infl usso esterno (come per es. danni dovuti a caduta) e dall’usura normale e dovuta all’impiego. Ciò vale particolarmente per batterie, per esse concedia- mo tuttavia 12 mesi di garanzia. Il diritti di garanzia decadono quando sono già eff ettuati interventi sull’apparecchio.

3. Il periodo di garanzia è 2 anni e inizia alla data d’acquisto dell’apparecchio. I diritti di garanzia devo-

no essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell’apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l’apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo vale anche nel caso si ricorra ad un servizio sul posto.

4. Per la rivendicazione dei vostri diritti di garanzia inviate l’apparecchio difettoso franco di porto

all’indirizzo sotto indicato. Allegate lo scontrino di cassa in originale o un’altra prova d’acquisto che riporti la data. Conservate bene perciò lo scontrino di cassa come prova! Indicate il motivo di recla- mo nel modo più dettagliato possibile. Se il difetto dell’apparecchio rientra nella nostra prestazione di garanzia, ricevete l’apparecchio riparato o un apparecchio nuovo a stretto giro di posta. Naturalmente eff ettuiamo a pagamento anche riparazioni sull’apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l’apparecchio all’indirizzo del servizio assistenza. Per parti mancanti, di consumo e soggette ad usura rimandiamo alle limitazioni di questa garanzia se- condo le Disposizioni di garanzia di queste istruzioni per l‘uso. Anl_GH_PM_46_HW_SPK7.indb 69Anl_GH_PM_46_HW_SPK7.indb 69 11.09.13 12:2811.09.13 12:28DK/N
