BEDIENUNGSANLEITUNG GH-PM 46 HW EINHELL

GH-PM 46 HW Art.-Nr.: 34.044.80 I.-Nr.: 11013

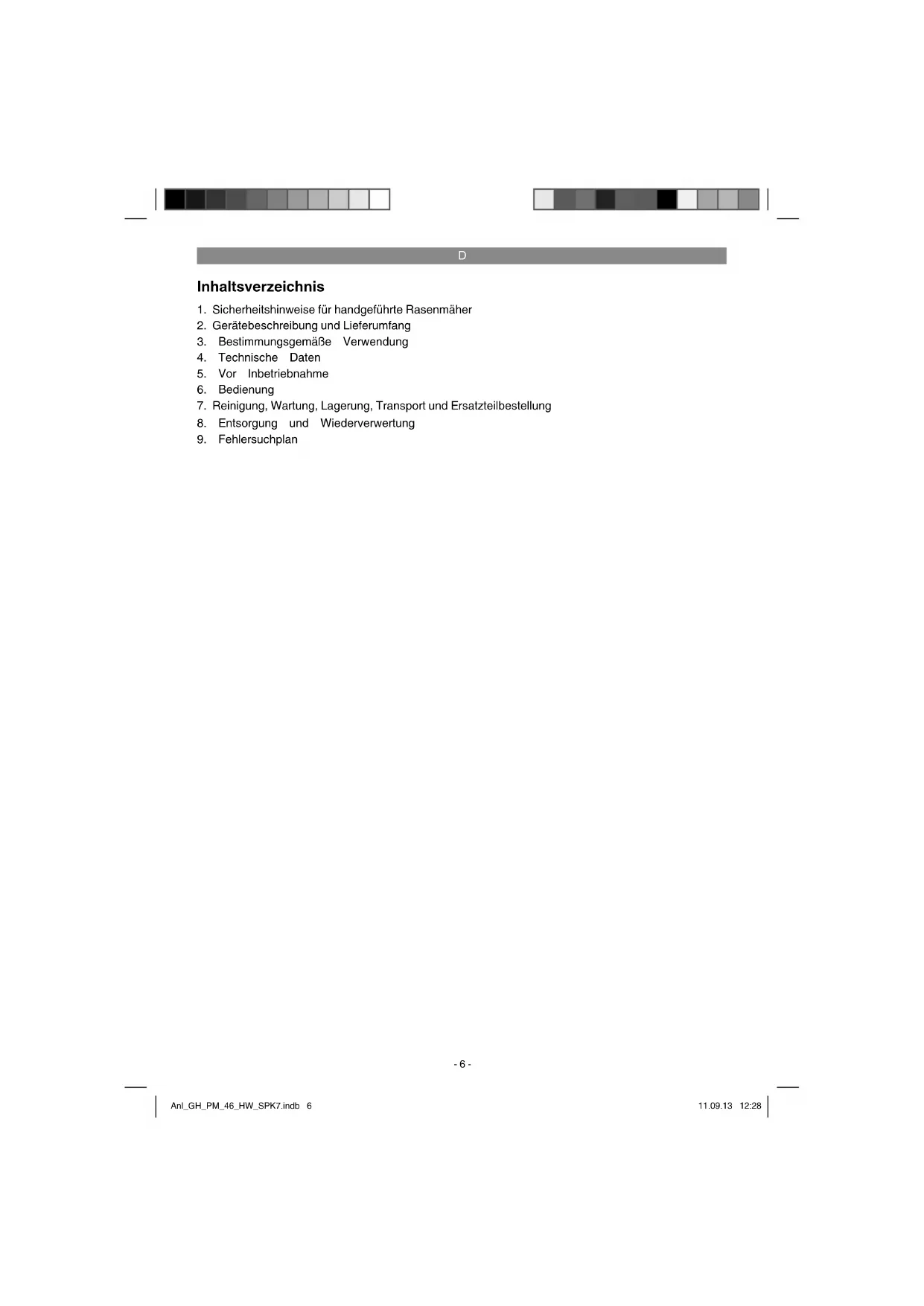

1. Sicherheitshinweise für handgeführte Rasenmäher

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäße Verwendung

5. Vor Inbetriebnahme

7. Reinigung, Wartung, Lagerung, Transport und Ersatzteilbestellung

8. Entsorgung und Wiederverwertung

Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraus- tretende Splitter, Späne und Stäube können Sichtverlust bewirken. Anl_GH_PM_46_HW_SPK7.indb 7Anl_GH_PM_46_HW_SPK7.indb 7 11.09.13 12:2811.09.13 12:28D

Achtung! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Originalbetriebsanleitung / Sicherheits- hinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Originalbetriebsanleitung / Sicherheitshinweise bitte mit aus. Wir überneh- men keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise für

handgeführte Rasenmäher Hinweise

1. Lesen Sie die Gebrauchsanweisung sorgfäl-

tig. Machen Sie sich mit den Einstellungen und dem richtigen Gebrauch der Maschine vertraut.

2. Erlauben Sie niemals Kindern oder anderen

Personen, die die Gebrauchsanweisung nicht kennen, den Rasenmäher zu benutzen. Örtli- che Bestimmungen können das Mindestalter des Benutzers festlegen.

3. Mähen Sie niemals während andere Perso-

nen, insbesondere Kinder oder Tiere, in der Nähe sind. Denken Sie daran, dass der Ma- schinenführer oder der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

4. Falls Sie das Gerät an andere Personen

übergeben sollten, händigen Sie diese Bedie- nungsanleitung bitte mit aus. Vorbereitende Maßnahmen

1. Während des Mähens sind immer festes

Schuhwerk und lange Hosen zu tragen. Mä- hen Sie nicht barfuß oder in leichten Sanda- len.

2. Überprüfen Sie das Gelände, auf dem die

Maschine eingesetzt wird und entfernen Sie alle Gegenstände, die erfasst und wegge- schleudert werden können.

Benzin ist hochgradig entfl ammbar: - Bewahren Sie Benzin nur in den dafür vor- gesehenen Behältern auf. - Tanken Sie nur im Freien und rauchen Sie nicht während des Einfüllvorganges. - Benzin ist vor dem Starten des Motors ein- zufüllen. Während der Motor läuft oder bei heißem Mäher darf der Tankverschluss nicht geöff net, oder Benzin nachgefüllt werden. - Falls Benzin übergelaufen ist, darf kein Versuch unternommen werden, den Motor zu starten. Statt dessen ist die Maschine von der benzinverschmutzten Fläche zu entfernen. Jeglicher Zündversuch ist zu vermeiden bis sich die Benzindämpfe verfl üchtigt haben. - Aus Sicherheitsgründen sind Benzintank und andere Tankverschlüsse bei Beschädi- gung auszutauschen.

4. Ersetzen Sie defekte Schalldämpfer

5. Vor dem Gebrauch ist immer durch Sicht-

kontrolle zu prüfen, ob die Schneidwerkzeu- ge, Befestigungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen abgenutzte oder beschädigte Schneidwerk- zeuge und Befestigungsbolzen nur satzweise ausgetauscht werden.

6. Bei Geräten mit mehreren Messern beachten

Sie, dass durch das Drehen eines Messers andere Messer zu drehen beginnen können. Handhabung

1. Lassen Sie den Verbrennungsmotor nicht in

geschlossenen Räumen laufen, in denen sich gefährliches Kohlenmonoxid sammeln kann.

2. Mähen Sie nur bei Tageslicht oder bei guter

künstlicher Beleuchtung. Wenn möglich, ist der Einsatz des Gerätes bei nassem Gras zu vermeiden.

3. Achten Sie immer auf einen guten Stand an

4. Führen Sie die Maschine nur im Schritttempo.

5. Bei Maschinen auf Rädern gilt: Mähen Sie

quer zum Hang niemals auf- oder abwärts.

6. Seien Sie besonders vorsichtig, wenn Sie die

Fahrtrichtung am Hang ändern.

7. Mähen Sie nicht an übermäßig steilen Hän-

8. Seien Sie besonders vorsichtig, wenn Sie

den Rasenmäher umkehren oder ihn zu sich heranziehen.

9. Halten Sie das Schneidmesser an, wenn der

Rasenmäher angekippt werden muss, bei ei- nem Transport über andere Flächen als Gras und wenn der Rasenmäher von und zu der zu mähenden Fläche bewegt wird.

10. Benutzen Sie den Rasenmäher niemals mit

beschädigten Schutzeinrichtungen oder Schutzgittern oder ohne angebaute Schutz- einrichtungen z.B. Prallbleche und/oder Gras- Anl_GH_PM_46_HW_SPK7.indb 8Anl_GH_PM_46_HW_SPK7.indb 8 11.09.13 12:2811.09.13 12:28D

11. Ändern Sie nicht die Regeleinstellungen des

Motors oder überdrehen Sie ihn nicht.

12. Lösen Sie die Motorbremse, bevor Sie den

13. Starten Sie den Motor mit Vorsicht, entspre-

chend den Herstelleranweisungen. Achten Sie auf ausreichenden Abstand der Füße zu dem Schneidmesser.

14. Beim Starten oder Anlassen des Motors darf

der Rasenmäher nicht gekippt werden, es sei denn, der Rasenmäher muss bei dem Vorgang angehoben werden. In diesem Fall kippen Sie ihn nur so weit, wie es unbedingt erforderlich ist, und heben Sie nur die vom Benutzer abgewandte Seite hoch.

15. Starten Sie den Motor nicht, wenn Sie vor

dem Auswurfkanal stehen.

16. Führen Sie niemals Hände oder Füße an

oder unter sich drehende Teile. Halten Sie sich immer entfernt von der Auswurföff nung.

17. Heben Sie oder tragen Sie niemals einen Ra-

senmäher mit laufendem Motor.

18. Ziehen Sie den Zündschlüssel sowie Zünd-

kerzenstecker ab: - bevor Sie Blockierungen lösen oder Ver- stopfungen im Auswurfkanal beseitigen. - bevor Sie den Rasenmäher überprüfen, rei- nigen oder Arbeiten an ihm durchführen. - wenn ein Fremdkörper getroff en wurde. Suchen Sie nach Beschädigungen am Ra- senmäher und führen Sie die erforderlichen Reparaturen durch bevor Sie erneut starten und mit dem Rasenmäher arbeiten. Falls der Rasenmäher anfängt ungewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erfor- derlich. - wenn Sie sich vom Rasenmäher entfernen

19. Stellen Sie den Motor ab und vergewissern

Sie sich, dass das Schneidmesser, sowie alle beweglichen Teile zum Stillstand gekommen sind. - bevor Sie nachtanken.

20. Beim Abstellen des Motors ist der Gashebel

auf Position “Stop” zu stellen. Der Benzinhahn ist zu schließen (falls vorhanden).

21. Ein Betreiben der Maschine mit übermäßiger

Geschwindigkeit kann die Unfallgefahr erhö- hen.

22. Seien Sie vorsichtig bei Einstellarbeiten an

der Maschine und vermeiden Sie ein Ein- klemmen von Fingern zwischen dem sich bewegenden Schneidwerkzeug und starren Geräteteilen. Wartung und Lagerung

1. Sorgen Sie dafür dass alle Muttern, Bolzen

und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.

2. Bewahren Sie den Rasenmäher niemals mit

Benzin im Tank innerhalb eines Gebäudes auf, in dem möglicherweise Benzindämpfe mit off enem Feuer oder Funken in Berührung kommen können.

3. Lassen Sie den Motor abkühlen, bevor Sie

den Rasenmäher in geschlossenen Räumen abstellen.

4. Um Brandgefahr zu vermeiden, halten Sie

Motor, Auspuff und den Bereich um den Kraftstoff tank frei von Gras, Blättern oder austretendem Fett (Öl).

5. Prüfen Sie regelmäßig die Grasfangeinrich-

tung auf Verschleiß oder Verlust der Funkti- onsfähigkeit.

6. Ersetzen Sie aus Sicherheitsgründen abge-

nutzte oder beschädigte Teile.

7. Falls der Kraftstoff tank zu entleeren ist, sollte

dies im Freien, mit einer Benzin-Absaugpum- pe (in Baumärkten erhältlich) erfolgen. WARNUNG Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Erklärung des Hinweisschildes auf dem Ge- rät (siehe Bild 12)

1) Bedienungsanleitung lesen

2) Achtung! Gefahr durch herausgeschleuderte

Teile. Sicherheitsabstand einhalten

3) Achtung! Vor scharfen Messern - Vor allen

Wartungs-, Instandsetzungs-, Reinigungs- und Einstellarbeiten den Motor abstellen und Zündkerzenstecker abziehen

4) Vor Inbetriebnahme Öl und Treibstoff einfül-

5) Vorsicht! Gehörschutz und Schutzbrille tra-

7) Warnung vor Schnittverletzungen. Achtung

2. Gerätebeschreibung und

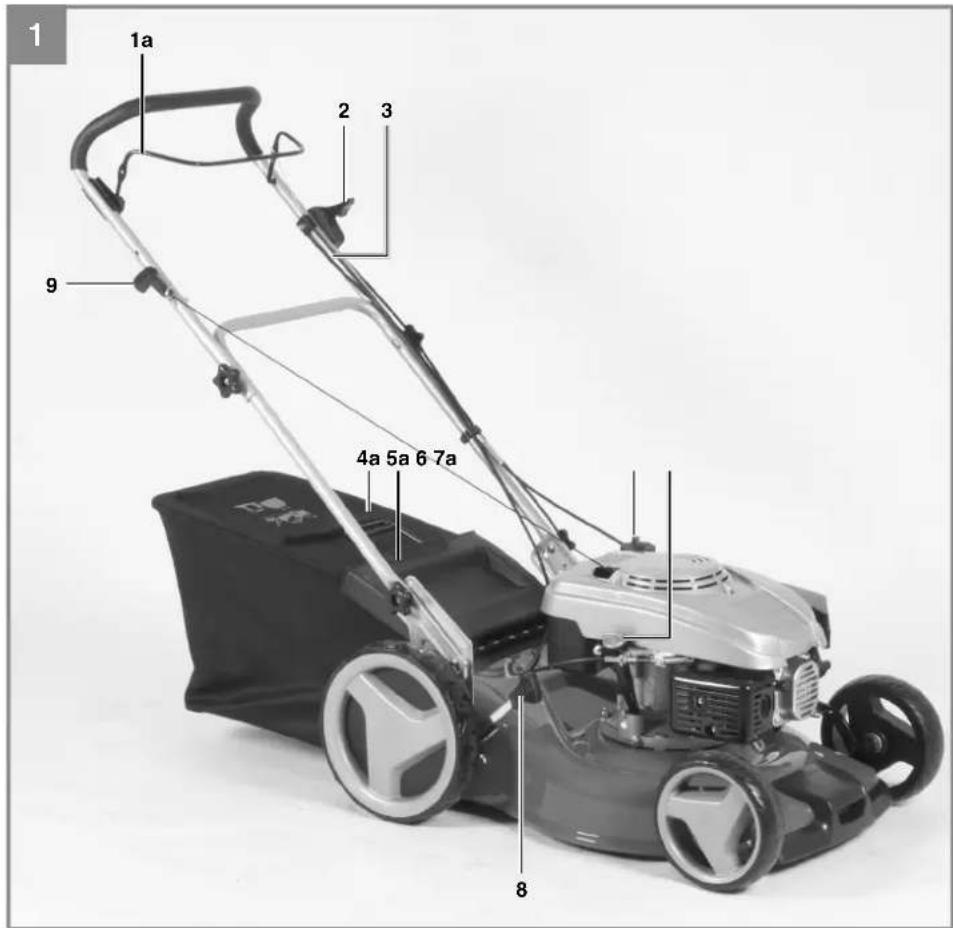

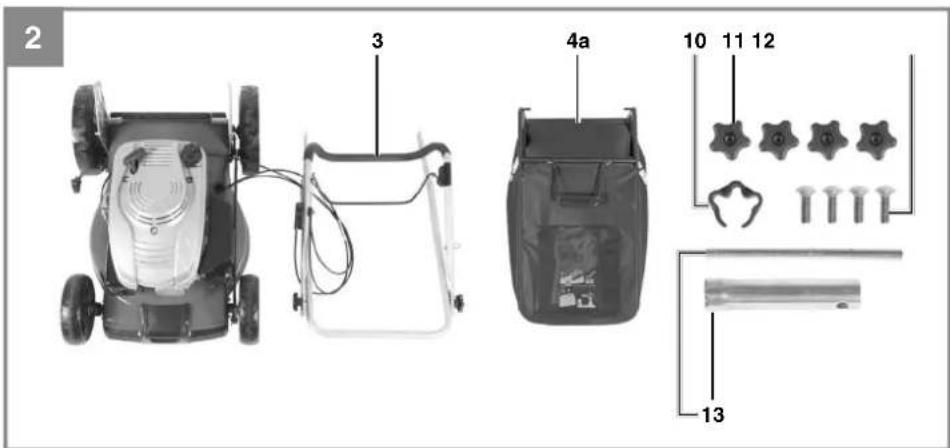

2.1 Gerätebeschreibung (Bild 1/2)

3. oberer und unterer Schubbügel

4a. Fangsack 5a. Auswurfklappe 5b. Keilriemenabdeckung

7a. Öleinfüllschraube 7b. Ölablassschraube

8. Schnitthöheneinstellung

Bitte überprüfen Sie die Vollständigkeit des Arti- kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti- kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an den nächstgelege- nen zuständigen Baumarkt. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Garan- tiebestimmungen am Ende der Anleitung.

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Achtung Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr!

oberer und unterer Schubbügel

Originalbetriebsanleitung

3. Bestimmungsgemäße

Verwendung Das Gerät darf nur nach seiner Bestimmung ver- wendet werden. Jede weitere darüber hinausge- hende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verlet- zungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Der Benzin Rasenmäher ist für die private Benut- zung im Haus- und Hobbygarten geeignet. Als Rasenmäher für den privaten Haus- und Hobbygarten werden solche angesehen, deren jährliche Benutzung in der Regel 50 Stunden nicht übersteigen und die vorwiegend für die Pfl ege von Gras- oder Rasenfl ächen verwendet werden, nicht jedoch in öff entlichen Anlagen, Parks, Sportstätten sowie nicht in der Land- und Forstwirtschaft. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Die Einhaltung der vom Hersteller beigefügten Gebrauchsanweisung ist Voraussetzung für den ordnungsgemäßen Gebrauch des Rasenmä- hers. Die Gebrauchsanweisung enthält auch die Betriebs-, Wartungs- und Instandhaltungsbedin- gungen. Achtung! Wegen körperlicher Gefährdung des Benutzers darf der Rasenmäher nicht zu folgen- den Arbeiten eingesetzt werden: zum Trimmen von Büschen, Hecken und Sträuchern, zum Schneiden und Zerkleinern von Rankgewäch- sen oder Rasen auf Dachbepfl anzungen oder Anl_GH_PM_46_HW_SPK7.indb 10Anl_GH_PM_46_HW_SPK7.indb 10 11.09.13 12:2811.09.13 12:28D

in Balkonkästen, zum Reinigen (Absaugen) von Gehwegen und als Häcksler zum Zerkleinern von Baum- und Heckenabschnitten. Ferner darf der Rasenmäher nicht als Motorhacke verwendet werden zum Einebnen von Bodenerhebungen, wie z.B. Maulwurfshügel. Aus Sicherheitsgründen darf der Rasenmäher nicht als Antriebsaggregat für andere Arbeits- werkzeuge und Werkzeugsätze jeglicher Art ver- wendet werden.

Motortyp: ........ Einzylinder-Viertaktmotor 139 ccm Arbeitsdrehzahl n

........................................... 5 dB Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust be- wirken. Schwingungsemissionswert a

Unsicherheit K = 1,6 m/s

5. Vor Inbetriebnahme

5.1 Zusammenbau der Komponenten

Bei der Lieferung sind einige Teile demontiert. Der Zusammenbau ist einfach, wenn die folgenden Hinweise beachtet werden Achtung! Beim Zusammenbau und für War- tungsarbeiten benötigen Sie folgendes zusätz- liches Werkzeug, das nicht im Lieferumfang enthalten ist:

eine Ölauffangwanne flach (für Ölwechsel)

einen Messbecher 1 Liter (Öl / Benzinfest)

einen Benzinkanister

einen Trichter (passend zum Benzineinfüll- stutzen des Tanks)

Haushaltswischtücher (zum Abwischen von Öl / Benzinresten; Entsorgung an der Tank- stelle)

eine Benzin Absaugpumpe (Plastikausfüh- rung, in Baumärkten erhältlich)

eine Ölkanne mit Handpumpe (in Baumärk- ten erhältlich)

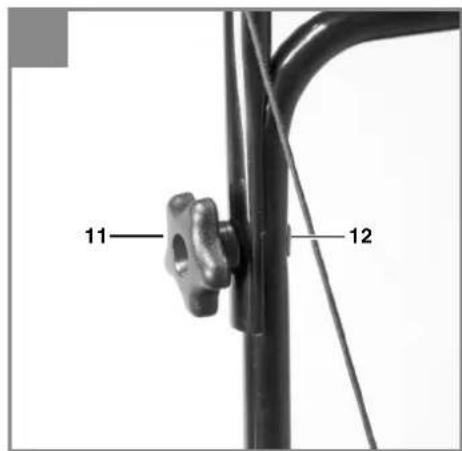

1. Schubbügel (Abb. 3a / Pos. 3) mit je einer

Schraube (Abb. 3a / Pos. 12) und einer Stern- mutter (Abb. 3a / Pos. 11) an beiden Seiten festschrauben. Entsprechend der gewünsch- ten Griff höhe eines der Löcher für die Befesti- gung auswählen. Achtung! Auf beiden Seiten die gleiche Höhe einstellen! Achten Sie dabei darauf, dass die Seilzüge, die später befestigt werden, nicht im Weg sind.

2. Fixieren Sie den oberen Schubbügel am

unteren Schubbügel, wie in Abbildung 3b ge- zeigt mit den Sternschrauben (Pos. 11).

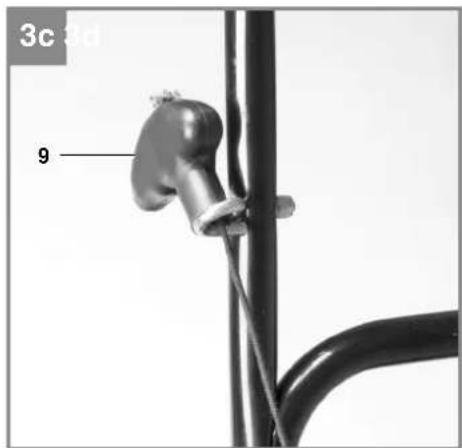

3. Den Griff des Startseilzuges (Abb. 3c/Pos. 9)

am dafür vorgesehenen Haken wie in Abb. 3c gezeigt einhängen.

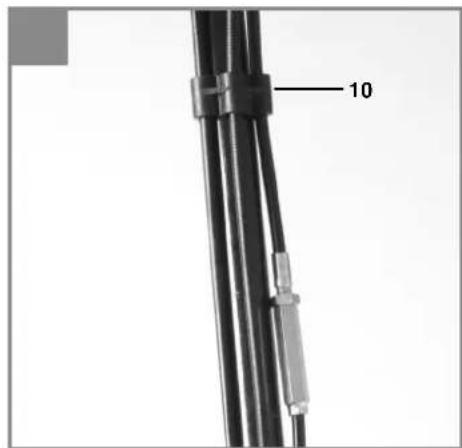

4. Die Seilzüge mit den beiliegenden Kabelclips

(Abb. 3d/Pos. 10) am Schubbügel fi xieren.

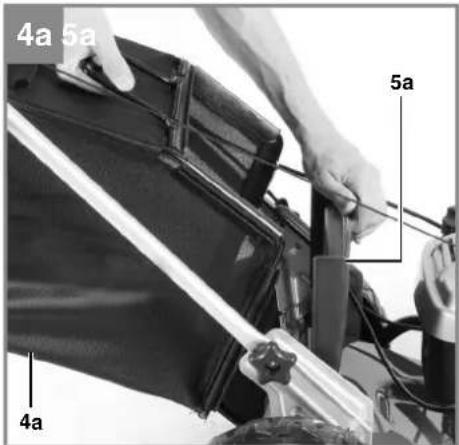

5. Auswurfklappe (Abb. 4a/Pos. 5a) mit einer

Hand anheben und den Grasfangsack (Abb. 4a/Pos. 4a) wie in Abb. 4a gezeigt einhängen Anl_GH_PM_46_HW_SPK7.indb 11Anl_GH_PM_46_HW_SPK7.indb 11 11.09.13 12:2811.09.13 12:28D

5.2 Einstellen der Schnitthöhe

Achtung! Das Verstellen der Schnitthöhe darf nur bei abgestelltem Motor und abge- zogenem Zündkerzenstecker vorgenommen werden.

Bevor Sie zu Mähen beginnen, prüfen Sie, ob die Schneidwerkzeuge nicht stumpf und Ihre Befestigungsmittel nicht beschädigt sind. Ersetzen Sie stumpfe und/oder beschädigte Schneidwerkzeuge gegebenenfalls im gan- zen Satz, um keine Unwucht zu erzeugen. Bei dieser Prüfung den Motor abstellen und den Zündkerzenstecker abziehen.

Die Einstellung der Schnitthöhe erfolgt zentral mit dem Schnitthöhenverstellhebel (Abb. 7/ Pos. 8). Es können verschiedene Schnitthö- hen eingestellt werden.

Betätigen Sie den Einstellhebel und ziehen Sie diesen in die gewünschte Position. Las- sen Sie den Hebel einrasten.

Achtung! Der Motor wird ohne Betriebsstoff e ausgelie- fert. Vor Inbetriebnahme daher unbedingt Öl und Benzin einfüllen. Um ein ungewolltes Starten des Rasenmähers zu vermeiden, ist dieser mit einer Motorbremse aus- gestattet (Abb. 5a/Pos. 1a), welche betätigt wer- den muss, bevor der Rasenmäher gestartet wird. Beim Loslassen des Motorstart-/Motorstophebels muss dieser in die Ausgangsposition zurückkeh- ren und der Motor wird automatisch abgestellt. Stellen Sie den Gasregler (Abb. 6) in die Position . Ziehen Sie den Motor Start- /Stophebel (Abb. 5b) und ziehen Sie kräftig am Startseilzug. Bevor Sie mit dem Rasenmähen beginnen, soll- ten Sie diesen Vorgang einige Male durchführen, um sicher zu gehen, daß alles korrekt funktioniert. Jedesmal wenn Sie irgendwelche Einstell- und/ oder Reparaturarbeiten an Ihrem Rasenmäher vor-nehmen müssen, warten Sie, bis sich das Messer nicht mehr dreht. Stellen Sie vor jeder Einstell-, Wartungs- und Re- paraturarbeit den Motor ab. Hinweise:

1. Motorbremse (Abb. 5a/Pos. 1a): Verwenden

Sie den Motorstart-/Motorstophebel, um den Motor abzustellen. Wenn sie den Motorstart-/ Motorstophebel loslassen, stoppen Motor und Schneidemesser automatisch. Zum Mähen halten Sie den Hebel in Arbeitsstel- lung (Abb. 5b). Vor dem eigentlichen Mähen, sollten Sie den Start-/Stophebel mehrmals überprüfen. Vergewissern Sie sich, dass das Zugseil leicht gängig ist.

2. Warnhinweis: Das Schneidemesser rotiert,

wenn der Motor gestartet wird. Wichtig: Vor dem Starten des Motors bewe- gen Sie die Motorbremse mehrmals, um zu Prüfen, ob das Stopseil auch gut funktioniert. Beachte: Der Motor ist auf die Schnittge- schwindigkeit für Gras, und Grasauswurf in den Fangsack und für eine lange Motorle- benszeit ausgelegt

3. Überprüfen Sie den Ölstand.

4. Verwenden Sie zum Auff üllen von Benzin

einen Trichter und Maßbehälter. Vergewissern Sie sich, dass das Benzin sauber ist. Warnung: Verwenden Sie immer nur einen Si- cherheitsbenzinkanister. Rauchen Sie nicht beim Einfüllen von Benzin. Schalten Sie den Motor vor dem Einfüllen von Benzin ab und lassen Sie den Motor einige Minuten abkühlen.

5. Vergewissern Sie sich, dass das Zündkabel

an der Zündkerze angeschlossen ist.

6. Stehen Sie hinter dem Motormäher. Eine

Hand soll am Motorstart-/Motorstophebel sein. Die andere Hand soll am Startergriff sein.

7. Den Motor mit dem Reversierstarter (Abb.1/

Pos. 9) starten. Hierfür den Griff ca. 10-15 cm (bis ein Widerstand spürbar ist) herauszie- hen, dann kräftig mit einem Ruck anziehen. Sollte der Motor nicht gestartet haben, noch- mals am Griff anziehen. Achtung! Den Seilzug nicht zurückschleu- dern lassen. Achtung: Bei kühlem Wetter kann es erfor- derlich sein, den Anlassvorgang mehrmals zu wiederholen. Anl_GH_PM_46_HW_SPK7.indb 12Anl_GH_PM_46_HW_SPK7.indb 12 11.09.13 12:2811.09.13 12:28D

1. Ziehen Sie sich richtig an. Tragen Sie festes

Schuhwerk und keine Sandalen oder Tennis- schuhe.

2. Überprüfen Sie das Schneidemesser. Ein

Messer, das verbogen oder sonst wie be- schädigt ist, muss gegen ein Originalmesser ausgetauscht werden.

3. Füllen Sie den Benzintank im Freien auf.

Benutzen sie einen Einfülltrichter und einen Meßbehälter. Wischen Sie übergelaufenes Benzin weg.

4. Lesen und beachten Sie die Betriebsanlei-

tung und auch die Hinweise bezüglich des Motors und der Zusatzgeräte. Heben Sie die Anleitung auch für die anderen Benutzer des Gerätes zugänglich auf.

5. Auspuff gase sind gefährlich. Lassen Sie den

Motor nur im Freien an.

6. Vergewissern Sie sich, dass alle Sicherheits-

einrichtungen vorhanden sind und auch gut funktionieren.

7. Das Gerät sollte nur von einer Person bedient

werden, die auch dazu geeignet ist.

8. Das Mähen von nassem Gras kann gefährlich

sein. Mähen Sie Gras möglichst trocken.

9. Weisen Sie andere Personen oder Kinder an,

sich vom Mäher entfernt aufzuhalten.

10. Mähen Sie niemals bei schlechten Sichtver-

11. Heben Sie herumliegende, lose Gegenstände

vor dem Mähen vom Boden auf.

6.2 Hinweise zum richtigen Mähen

Achtung! Öff nen Sie die Auswurfklappe nie, wenn die Fangeinrichtung entleert wird und der Motor noch läuft. Das umlaufende Messer kann zu Verletzungen führen. Befestigen Sie die Ausfwurfklappe und den Gras- fangsack immer sorgfältig. Beim Entfernen vorher den Motor ausschalten. Der durch die Führungsholme gegebene Sicher- heitsabstand zwischen Messergehäuse und Benutzer ist stets einzuhalten. Beim Mähen und Fahrtrichtungsänderungen an Böschungen und Hängen ist besondere Vorsicht geboten. Achten Sie auf einen sicheren Stand, tragen Sie Schuhe mit rutschfesten, griffi gen Sohlen und lange Ho- sen. Mähen Sie immer quer zum Hang. Hänge über 15 Grad Schräge dürfen mit dem Ra- senmäher aus Sicherheitsgründen nicht gemäht werden. Üben Sie besondere Vorsicht beim Rückwärts- bewegen und beim Ziehen des Rasenmähers. Stolpergefahr!

Nur mit scharfen, einwandfreien Messern schnei- den, damit die Grashalme nicht ausfransen und der Rasen nicht gelb wird. Zur Erzielung eines sauberen Schnittbildes den Rasenmäher in möglichst geraden Bahnen füh- ren. Dabei sollten sich diese Bahnen immer um einige Zentimeter überlappen, damit keine Strei- fen stehen bleiben. Die Unterseite des Mähergehäuses sauber halten und Grasablagerungen unbedingt entfernen. Ab- lagerungen erschweren den Startvorgang, beein- trächtigen die Schnittqualität und den Grasauswurf. An Hängen ist die Schneidbahn quer zum Hang zu legen. Ein Abgleiten des Rasenmähers lässt sich durch Schrägstellung nach oben verhindern. Wählen Sie die Schnitthöhe, je nach der tatsächli- chen Rasenlänge. Führen Sie mehrere Durchgän- ge aus, so dass maximal 4cm Rasen auf einmal abgetragen wird. Bevor irgendeine Kontrolle des Messers durch- geführt wird, Motor abstellen. Denken Sie daran, dass das Messer nach dem Ausschalten des Motors sich noch einige Sekunden weiterdreht. Versuchen Sie nie, das Messer zu stoppen. Prüfen Sie regelmäßig, ob das Messer richtig befestigt, in gutem Zustand und gut geschliff en ist. Schleifen oder ersetzen Sie es, falls dies nicht der Fall sein sollte. Falls das in Bewegung be- fi ndliche Messer auf einen Gegenstand schlägt, den Rasenmäher anhalten und warten bis das Messer vollkommen still steht. Kontrollieren Sie anschließend den Zustand des Messers und des Messerhalters. Falls dieses beschädigt ist muss es ausgewechselt werden. Anl_GH_PM_46_HW_SPK7.indb 13Anl_GH_PM_46_HW_SPK7.indb 13 11.09.13 12:2811.09.13 12:28D

1. Achten Sie auf feste Gegenstände. Der Ra-

senmäher könnte beschädigt werden oder es könnten Verletzungen entstehen.

2. Ein heißer Motor, Auspuff oder Antrieb kann

Verbrennungen verursachen. Nicht berühren!

3. Bei Hängen oder steil abfallendem Gelände

4. Fehlendes Tageslicht oder nicht ausreichen-

de künstliche Beleuchtung sind ein Grund, um das Mähen einzustellen.

5. Überprüfen Sie den Mäher, das Messer und

die anderen Teile, wenn Sie in einen Fremd- körper gefahren sind oder wenn das Gerät stärker als normal vibriert.

6. Machen Sie keine Einstellungsänderungen

oder Reparaturen ohne den Motor vorher ab- zustellen. Ziehen Sie den Zündkabelstecker.

7. Auf oder in der Nähe einer Straße achten Sie

auf den Straßenverkehr. Halten Sie den Gras- auswurf von der Straße fern.

8. Vermeiden Sie Stellen, wo die Räder nicht

mehr greifen oder das Mähen unsicher ist. Vor einer Rückwärtsbewegung vergewissern Sie sich, ob nicht kleine Kinder hinter Ihnen sind.

9. In dichtem, hohem Gras stellen Sie die

höchste Schnittstufe ein und mähen Sie langsamer. Vor dem Entfernen von Gras oder sonstigen Verstopfungen, stellen Sie den Mo- tor ab und lösen Sie das Zündkabel.

10. Entfernen Sie niemals Teile, die der Sicher-

11. Füllen sie niemals Benzin in den Motor, der

noch heiß ist oder läuft.

6.4 Entleeren des Grasfangsackes

Sobald während des Mähens Grasreste liegen bleiben, muss der Fangsack entleert werden. Achtung! Vor dem Abnehmen des Fangsa- ckes den Motor abstellen und den Stillstand des Schneidwerkzeugs abwarten. Zum Abnehmen des Fangsackes mit einer Hand die Auswurfklappe anheben, mit der anderen Hand den Fangsack am Tragegriff herausneh- men (Abb. 4a). Der Sicherheitsvorschrift entsprechend fällt die Auswurfklappe beim Aushängen des Fangsackes zu und verschließt die hintere Auswurföff nung. Bleiben dabei Grasreste in der Öff nung hängen, so ist es für ein leichteres Starten des Motors zweckmäßig, den Rasenmäher um etwa 1m zu- rückzuziehen. Schnittgutreste im Mähergehäuse und am Arbeitswerkzeug nicht von Hand oder mit den Füßen entfernen, sondern mit geeigneten Hilfs- mitteln, z.B. Bürste oder Handbesen. Zur Gewährleistung eines guten Aufsammelns müssen der Fangsack und besonders das Luft- gitter von innen nach der Benutzung gereinigt werden. Fangsack nur bei abgeschaltetem Motor und still- stehendem Schneidwerkzeug einhängen. Auswurfklappe mit einer Hand anheben und mit der anderen Hand den Fangsack am Handgriff halten und von oben einhängen.

1. Den Motor immer zuerst abkühlen lassen, be-

vor man den Rasenmäher in einem geschlos- senen Raum abstellt.

2. Entfernen Sie Gras, Laub, Schmiere und Öl

vor dem Einlagern. Keine anderen Gegen- stände auf dem Mäher ablagern.

3. Kontrollieren Sie vor erneutem Gebrauch alle

Schrauben und Muttern. Gelockerte Schrau- ben sind fest zu ziehen.

4. Entleeren Sie den Grasfangsack vor dem er-

5. Lösen Sie den Zündkerzenstecker, um uner-

laubten Gebrauch zu verhindern.

6. Achten Sie darauf, dass der Mäher nicht

neben einer Gefahrenquelle abgestellt wird. Gasschwaden können zu Explosionen führen.

7. Es dürfen nur Originalteile oder solche vom

Hersteller genehmigte Teile bei Reparaturen verwendet werden (siehe Adresse der Garan- tieurkunde).

8. Bei längerem Nichtgebrauch des Mähers,

den Benzintank mit einer Benzinabsaugpum- pe entleeren.

9. Kinder anweisen den Mäher nicht zu benüt-

zen. Er ist kein Spielzeug.

10. Niemals Benzin in der Nähe einer Funken-

quelle aufbewahren. Verwenden Sie immer einen geprüften Kanister. Halten Sie Benzin von Kindern fern.

11. Ölen und warten Sie das Gerät

12. Wie man den Motor abstellt:

Um den Motor abzustellen, lassen Sie den Motorstart-/Motorstophebel los (Abb. 5a/Pos. 1a). Ziehen Sie den Zündkerzenste- cker von der Zündkerze ab, um zu vermeiden, dass der Motor startet. Überprüfen Sie vor dem erneuten anlassen den Seilzug der Mo- Anl_GH_PM_46_HW_SPK7.indb 14Anl_GH_PM_46_HW_SPK7.indb 14 11.09.13 12:2811.09.13 12:28D

torbremse. Kontrollieren Sie, ob der Seilzug richtig montiert ist. Ein geknicktes oder be- schädigtes Abstellseil muss ausgewechselt werden.

7. Reinigung, Wartung,

Lagerung, Transport und Ersatzteilbestellung Achtung: Arbeiten Sie nie bei laufendem Motor an strom- führenden Teilen der Zündanlage oder berüh- ren diese. Ziehen Sie vor allen Wartungs- und Pfl egearbeiten den Zündkerzenstecker von der Zündkerze ab. Führen Sie niemals irgendwelche Arbeiten am laufenden Gerät durch. Arbeiten die in dieser Bedienungsanleitung nicht beschrieben werden, sollten nur bei einer autorisierten Fach- werkstatt durchgeführt werden.

Nach jedem Gebrauch sollte der Mäher gründlich gereinigt werden. Besonders die Unterseite und die Messeraufnahme. Dazu kippen Sie den Ra- senmäher auf die linke Seite (gegenüber Ölein- füllstutzen) Hinweis: Bevor Sie den Rasenmäher auf die Sei- te kippen, entleeren Sie den Kraftstoff tank mit ei- ner Benzinabsaugpumpe vollständig. Der Rasen- mäher darf nicht über 90 Grad gekippt werden. Am leichtesten entfernen Sie Schmutz und Gras gleich nach dem Mähen. Angetrocknete Gras- reste und Schmutz können zu einer Beeinträch- tigung des Mähbetriebes führen. Kontrollieren Sie, ob der Grasauswurfkanal frei von Grasresten ist und entfernen diese bei Bedarf. Reinigen Sie den Mäher niemals mit einem Wasserstrahl oder Hochdruckreiniger. Achten Sie darauf, dass kein Wasser ins Geräteinnere gelangen kann. Ag- gressive Reinigungsmittel wie Kaltreiniger oder Waschbenzin dürfen nicht verwendet werden.

Wartungsintervalle entnehmen Sie bitte dem beiliegendem Serviceheft Benzin. Achtung: Verschmutztes Wartungsmaterial und Betriebsstoff e in einer dafür vorgesehenen Sam- melstelle abgeben

7.2.1 Radachsen und Radnaben

Sollten einmal pro Saison leicht eingefettet wer- den. Dazu nehmen Sie die Radkappen mit einem Schraubendreher ab und lösen die Befestigungs- schrauben der Räder.

Lassen Sie ihr Messer aus Sicherheitsgründen nur von einer autorisierten Fachwerkstatt schär- fen, auswuchten und montieren. Um ein optima- les Arbeitsergebnis zu erzielen, wird empfohlen das Messer einmal im Jahr überprüfen zu lassen. Wechseln des Messers (Abb. 8) Beim Wechseln des Schneidwerkzeuges dürfen nur Original-Ersatzteile verwendet werden. Die Kennzeichnung des Messers muss mit der in der Ersatzteilliste angegebenen Nummer überein- stimmen. Niemals ein anderes Messer einbauen. Beschädigte Messer Sollte das Messer trotz aller Vorsicht mit einem Hindernis in Berührung gekommen sein, sofort Motor abstellen und Zündkerzenstecker abzie- hen. Mäher seitlich kippen und Messer auf Beschädi- gung überprüfen. Beschädigte oder verbogene Messer müssen ausgewechselt werden. Niemals ein verbogenes Messer wieder geradebiegen. Niemals mit einem verbogenen oder stark abge- nutzten Messer arbeiten, dies verursacht Vibratio- nen und kann weitere Beschädigungen am Mäher zur Folge haben. Achtung: Beim Arbeiten mit einem beschädigten Messer besteht Verletzungsgefahr. Messer nachschleifen Die Messerschneiden können mit einer Metall- feile nachgeschärft werden. Um eine Unwucht zu vermeiden, sollte das Schleifen nur von einer au- torisierten Fachwerkstatt durchgeführt werden. Anl_GH_PM_46_HW_SPK7.indb 15Anl_GH_PM_46_HW_SPK7.indb 15 11.09.13 12:2811.09.13 12:28D

Achtung: Motor niemals ohne oder mit zu wenig Öl betreiben. Dies kann schwere Schäden am Motor verursachen. Kontrolle des Ölstandes: Rasenmäher auf eine ebene, gerade Fläche stellen. Den Ölmessstab (Abb. 9a/Pos. 7a) durch Linksdrehung abschrauben und Messstab ab- wischen. Messstab wieder bis zum Anschlag in den Einfüllstutzen stecken, nicht zuschrauben. Messstab herausziehen und in waagrechter Stel- lung den Ölstand ablesen. Der Ölstand muss sich zwischen min. und max. des Ölmessstabes (Abb. 9b) befi nden. Ölwechsel Der Motorölwechsel sollte bei Raumtemperatur durchgeführt werden.

Platzieren sie eine flache Ölauffangwanne unter dem Rasenmäher.

Öffnen Sie die Ölablassschraube (Abb.9c/ Pos. 7b). Warmes Motoröl in einen Auffang- behälter ablassen.

Nach Auslaufen des Altöls Ölablassschraube wieder schließen.

Motoröl bis zur oberen Markierung des Öl- messstabes einfüllen.

Achtung! Ölmessstab zum Prüfen des Ölstan- des nicht einschrauben, sondern nur bis zum Gewinde einstecken.

Das Altöl muss gemäß den geltenden Be- stimmungen entsorgt werden.

7.2.4 Pfl ege und Einstellung der Seilzüge

Die Seilzüge öfters einölen und auf Leichtgängig- keit überprüfen.

7.2.5 Wartung des Luftfi lters (Abb. 10)

Verschmutzte Luftfi lter verringern die Motorleis- tung durch zu geringe Luftzufuhr zum Vergaser. Bei sehr staubiger Luft ist der Luftfi lter öfters zu überprüfen. Achtung: Luftfi lter nie mit Benzin oder brenn- baren Lösungsmitteln reinigen. Luftfi lter nur mit Druckluft oder durch Ausklopfen reinigen.

7.2.6 Wartung der Zündkerze

Reinigen Sie die Zündkerze mit einer Kupfer- drahtbürste.

Ziehen Sie den Zündkerzenstecker (Abb.11/ Pos. 14) mit einer Drehbewegung ab.

Entfernen Sie die Zündkerze mit einem Zündkerzenschlüssel.

Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Nach Reparatur oder Wartung vergewissern, ob alle sicherheitstechnischen Teile angebracht und in einwandfreiem Zustand sind. Verletzungsgefährdende Teile von anderen Per- sonen und Kindern unzugänglich aufbewahren. Achtung: Laut Produkthaftungsgesetz haften wir nicht für Schäden die durch unsachgemäße Re- paratur verursacht werden, oder wenn bei Ersatz- teilen nicht Originalteile oder von uns freigege- bene Teile verwendet werden. Ebenso haften wir nicht für Schäden von unsachgemäßen Repara- turen. Beauftragen Sie einen Kundendienst oder einen autorisierten Fachmann. Entsprechendes gilt auch für Zubehörteile.

7.2.8 Betriebszeiten

Für die Betriebszeiten beachten Sie bitte die gel- tenden gesetzlichen Bestimmungen, die örtlich unterschiedlich sein können. Anl_GH_PM_46_HW_SPK7.indb 16Anl_GH_PM_46_HW_SPK7.indb 16 11.09.13 12:2811.09.13 12:28D

7.3 Vorbereitung für das Einlagern des Ra-

senmähers Warnhinweis: Entfernen Sie das Benzin nicht in geschlossenen Räumen, in der Nähe von Feuer oder beim Rauchen. Gasdämpfe können Explosi- onen oder Feuer verursachen.

1. Entleeren Sie den Benzintank mit einer Ben-

2. Starten Sie den Motor und lassen Sie den

Motor solange laufen bis das restliche Benzin verbraucht ist .

3. Machen Sie nach jeder Saison einen Ölwech-

sel. Dazu entfernen Sie das alte Motoröl vom warmen Motor und füllen neues nach.

4. Entfernen Sie die Zündkerze vom Zylinder-

kopf. Füllen Sie mit einer Ölkanne ca. 20 ml Öl in den Zylinder. Ziehen Sie den Startergriff langsam, so dass das Öl den Zylinder innen schützt. Schrauben Sie die Zündkerze wieder ein.

5. Reinigen Sie die Kühlrippen des Zylinders

6. Reinigen Sie das ganze Gerät, um die Lack-

7. Bewahren Sie das Gerät an einem gutgelüfte-

ten Platz oder Ort auf.

7.4 Vorbereitung des Rasenmähers für den

1. Entleeren Sie den Benzintank (siehe Punkt

2. Lassen Sie den Motor solange laufen bis das

restliche Benzin verbraucht ist.

3. Entleeren Sie das Motoröl vom warmen Mo-

4. Entfernen Sie den Zündkerzenstecker von

5. Reinigen Sie die Kühlrippen des Zylinders

6. Hängen Sie den Startseilzug am Haken

(Abb. 3c) aus. Lösen Sie die Sternmuttern und klappen den oberen Schubbügel nach unten. Beachten Sie dabei, dass beim Um- klappen die Seilzüge nicht geknickt werden.

7. Wickeln Sie einige Lagen Wellpappe zwi-

schen oberen und unteren Schubbügel und Motor, um ein Scheuern zu vermeiden.

7.5 Verbrauchsmaterial, Verschleißmaterial

und Ersatzteile Ersatzteile, Verbrauchs- und Verschleißmateriali- en wie z.B. Motoröl, Keilriemen, Zündkerzen, Luft- fi ltereinsatz, Benzinfi lter, Batterien oder Messer fallen nicht unter die Garantie des Gerätes.

7.6 Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden:

Artikelnummer des Gerätes

Ident- Nummer des Gerätes

Ersatzteil- Nummer des erforderlichen Er- satzteils Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info

Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Führen Sie defekte Bau- teile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach! Anl_GH_PM_46_HW_SPK7.indb 17Anl_GH_PM_46_HW_SPK7.indb 17 11.09.13 12:2811.09.13 12:28D

Warnhinweis: Zuerst den Motor abschalten und den Zündkerzenstecker abziehen, bevor Inspektionen oder Justierungen vorgenommen werden. Warnhinweis: Wenn nach einer Justierung oder Reparatur der Motor einige Minuten gelaufen ist, den- ken Sie daran, dass der Auspuff und andere Teile heiß sind. Also nicht berühren, um Verbrennungen zu vermeiden. Störung Mögliche Ursache Behebung Unruhiger Lauf, starkes vibrieren des Gerätes - Schrauben lose - Messerbefestigung lose - Messer unwuchtig - Schrauben prüfen - Messerbefestigung prüfen - Messer ersetzen Motor läuft nicht - Motorstart-/Motorstophebel nicht gedrückt - Gashebel falsche Stellung - Zündkerze defekt - Kraftstoff tank leer - Motorstart-/Motorstophebel drücken - Einstellung prüfen - Zündkerze erneuern - Kraftstoff einfüllen Motor läuft unruhig - Luftfi lter verschmutzt - Zündkerze verschmutzt - Luftfi lter reinigen - Zündkerze reinigen Rasen wird gelb, Schnitt unregel- mäßig - Messer ist unscharf - Schnitthöhe zu gering - Motordrehzahl zu gering - Messer schärfen - richtige Höhe einstellen - Hebel auf max. stellen Grasauswurf ist un- sauber - Motordrehzahl zu gering - Schnitthöhe zu niedrig - Messer abgenutzt - Fangsack verstopft - Gashebel auf max. stellen - richtig einstellen - Messer austauschen - Fangsack ausleeren Anl_GH_PM_46_HW_SPK7.indb 18Anl_GH_PM_46_HW_SPK7.indb 18 11.09.13 12:2811.09.13 12:28D

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig. Technische Änderungen vorbehalten Anl_GH_PM_46_HW_SPK7.indb 19Anl_GH_PM_46_HW_SPK7.indb 19 11.09.13 12:2811.09.13 12:28D

Garantiebestimmungen Die Fa. iSC GmbH bzw. der zuständige Baumarkt garantiert die Behebung von Mängeln bzw. den Gerä- teaustausch entsprechend der unten stehenden Übersicht, wobei die gesetzlichen Gewährleistungsan- sprüche unberührt bleiben. Kategorie Beispiel Garantieleistung Mängel an Material oder Kons- truktion 24 Monate Verschleißteile* Luftfi lter, Bowdenzüge, Fang- korb, Bereifung, Fahrkupplung 6 Monate Verbrauchsmaterial/ Verbrauchsteile* Messer Garantie nur bei Sofortdefekt (24h nach Kauf / Kaufbelegda- tum) Fehlteile 5 Arbeitstage

• nicht zwingend im Lieferumfang enthalten! Bezüglich Verschleißteilen, Verbrauchsmaterial und Fehlteilen garantiert die Fa. iSC GmbH bzw. der zuständige Baumarkt eine Mängelbehebung bzw. eine Nachlieferung nur, wenn der Mangel innerhalb von 24h (Verbrauchsmaterial), 5 Arbeitstagen (Fehlteilen) oder 6 Monaten (Verschleißteile) nach Kauf angezeigt und das Kaufdatum durch Kaufbeleg nachgewiesen wird. Bei Mängeln an Material oder Konstruktion, bitten wir Sie im Garantiefall das Gerät zusammen mit bei- liegender Gerätekarte einzureichen und diese vollständig auszufüllen. Wichtig ist hierbei eine genaue Fehlerbeschreibung anzugeben. Beantworten Sie hierfür folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion. Anl_GH_PM_46_HW_SPK7.indb 20Anl_GH_PM_46_HW_SPK7.indb 20 11.09.13 12:2811.09.13 12:28D

Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die untenangegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean- sprüchen gilt folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleis-

tungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungs-

fehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerä- tes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerb- lichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbe- achtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), miss- bräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwen- dung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäßen, üblichen Verschleiß ausgeschlossen. Dies gilt insbesondere für Akkus, auf die wir dennoch eine Garantiezeit von 12 Monaten gewähren. Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriff e vorgenommen wurden.

3. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche

sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga- rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort- Services.

4. Für die Geltendmachung Ihres Garantieanspruches übersenden Sie bitte das defekte Gerät porto-

frei an die unten angegebene Adresse. Fügen Sie den Verkaufsbeleg im Original oder einen sonsti- gen datierten Kaufnachweis bei. Bitte bewahren Sie deshalb den Kassenbon als Nachweis gut auf! Beschreiben Sie uns bitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück. Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service- adresse. Für Verschleiß-/Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge- mäß den Garantiebestimmungen dieser Bedienungsanleitung. iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) Telefon: +49 [0] 180 5 120 509 · Telefax +49 [0] 180 5 835 830 (Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min) Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres Gespräch ins dt. Festnetz an. E-Mail: [e-mail] · Internet: www.isc-gmbh.info Anl_GH_PM_46_HW_SPK7.indb 21Anl_GH_PM_46_HW_SPK7.indb 21 11.09.13 12:2811.09.13 12:28D

Service Hotline: [phone] · www.isc-gmbh.info · Mo-Fr 8:00-18:00 Uhr (Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min; Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres Gespräch ins dt. Festnetz an.)

Straße / Nr.: PLZ: Ort: Retouren-Nr. iSC: Telefon: Mobil: Welcher Fehler ist aufgetreten (genaue Angabe): Art.-Nr.: I.-Nr.:

Sehr geehrte Kundin, sehr geehrter Kunde, bitte beschreiben Sie uns die von Ihnen festgestellte Fehlfunktion Ihres Gerätes als Grund Ihrer Beanstandung möglichst genau. Dadurch können wir für Sie Ihre Reklamation schneller bearbeiten und Ihnen schneller helfen. Eine zu ungenaue Beschreibung mit Begriff en wie „Gerät funktioniert nicht“ oder „Gerät defekt“ verzögert hingegen die Bearbeitung erheblich. Garantie JA NEIN Kaufbeleg-Nr. / Datum:

Service Hotline kontaktieren oder bei iSC-Webadresse anmelden - es wird Ihnen eine Retourennummer zugeteilt l Ihre Anschrift eintragen Fehlerbeschreibung und Art.-Nr. und I.-Nr. angeben l Garantiefall JA/NEIN ankreuzen sowie Kaufbeleg-Nr. und Datum angeben und eine Kopie des Kaufbeleges beilegen Anl_GH_PM_46_HW_SPK7.indb 22Anl_GH_PM_46_HW_SPK7.indb 22 11.09.13 12:2811.09.13 12:28GB

4. Technische gegevens

4. Technische gegevens

den bediend die ertoe geschikt is.
