BEDIENUNGSANLEITUNG GE-EM 1233 M EINHELL

Art.-Nr.: 34.001.92 I.-Nr.: 11013

Art.-Nr.: 34.001.93 I.-Nr.: 11013

-2-

D

Inhaltsverzeichnis

1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäß Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Austausch der Netzanschlussleitung
8. Reinigung, Wartung und Ersatzteilbestellung
9. Entsorgung und Wiederverwertung
10. Lagerung
11. Fehlersuchplan

D

Warning - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lessen

Dieses Gerätarf nicht von Kindern benutzt werden. Kinder sollenn beaufsichtigt werden, damit sie nicht mit dem Gerätspielen. Reinigung und Wartungarf nicht von Kindern durchgefuhrt werden. Das Gerätarf nicht von Personen mit verminderten physischen, sensorischen oder geistigen Fähigkeiten oder Personen mit unzureichen dem Wissen oder Erfahrung benutzt werden, außer sie werden von einer fur sie verantwortlichen Person beaufsichtigt oder angeleitet.

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eineähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

D

Achtung!

Beim Benutzen von Geräten,müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch.Bewahren Sie die se gut auf, damit Ihnen die Informationen jederzeit zur Verflugung stehen.Falls Sie das Gerät an andere Personen übergeben sollenen,händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus.Wir übernehmen keine Haftung fur Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fnden Sie im beiliegenden Heftchen!

Warnung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

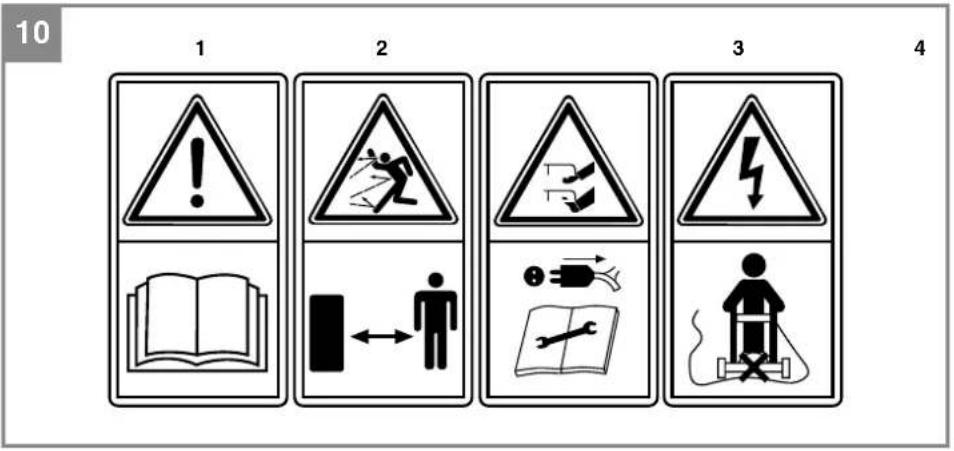

Erklärung des Hinweissschildes auf dem Gerät (siehe Bild 10)

1= Vor Inbetriebnahme Gebrauchsanweisung lessen!
2= Dritte aus dem Gefahrenbereich fernhalten!
3= Vorsicht! - Scharfe Schneidmesser - Netzsteckerziehen vor Instandhaltungsarbeiten oder bei Beschädigungen der Anschlussleitung! Schneidmesser drehen sich nach dem Ausschalten des Motors weiter!
4= Achtung, Anschlusskabel von den Schneiedewerkzeugen fernhalten!

2. Gerätebeschreibung und Lieferumfang

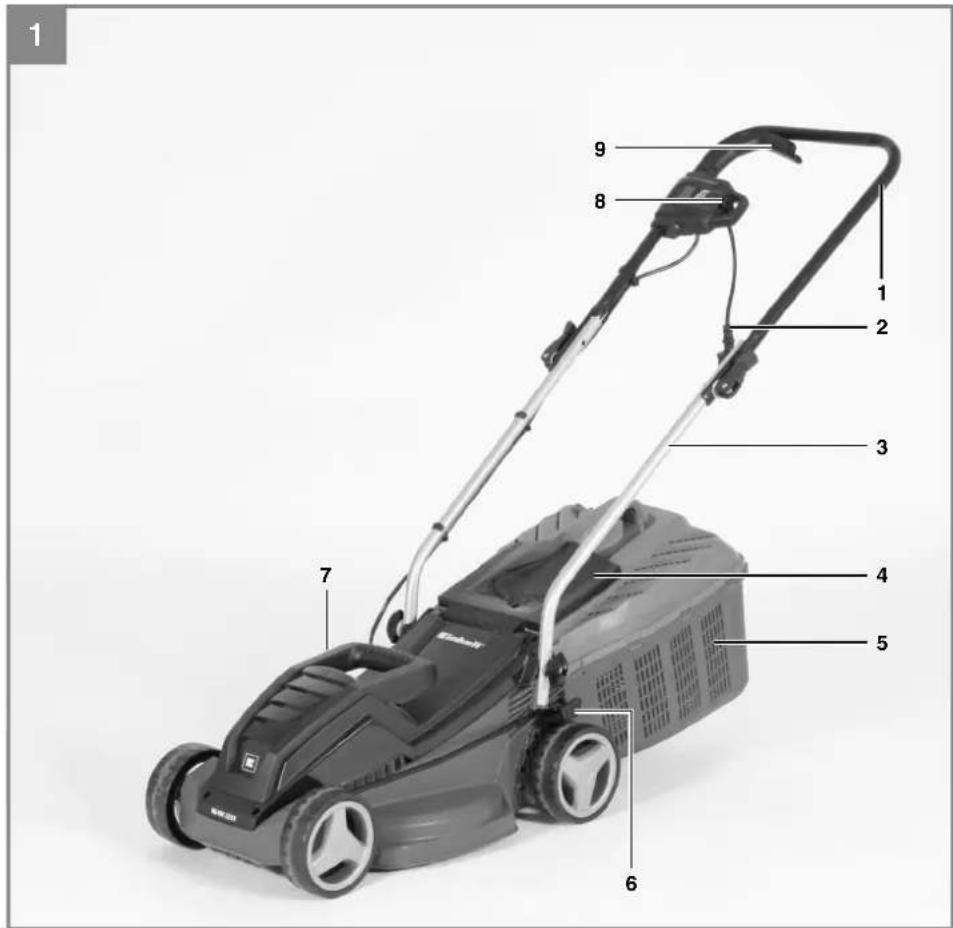

2.1 Gerätebeschreibung (Bild 1/2)

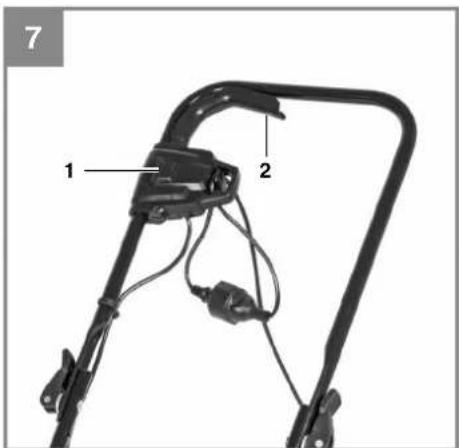

1. Oberer Schubbugel
   2.Netzkabel
2. Unterer Schubbugel
3. Auswurfklappe
4. Grasfangkorb

5. Zentrale Schnittthohenverstellung

6. Tragegriff

7. Kabelzugentlastung
8. Ein-/Ausschalter
9. 2 Muttern für oberen Schubbügel mit Schnell-spannfunktion
   11.4 Unterlegscheiben
10. 2 Befestigungsschrauben für oberen Schubbügel
11. 3 Kabelbefestigungsklammern
12. Fangkorb, oberes Gehauseteil
13. Fangkorb, unteres Gehäusteil
14. Fangkorbgriff
15. Fangkorbeinleger
16. Füllstandsanzeige
17. Mulchkeil
18. 2 Muttern für unteren Schubbügel

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlheiten wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an den nachstgelegen- nenzuständigen Baumarkt. Bittie beachten Sie hierzu die Gewährleistungstabelle in den Garantiemalestimmingen am Ende der Anleitung.

• Offnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochigkeit bis zum Ablauf der Garantiezeit auf.

Achtung!

Gerat und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dufen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

Elektro-Rasenmacher
Grasfangkorb
Mulchkeil (nicht bei 34.001.92 enthalten)
Originalbetriebsanleitung
- Sicherheitschinweise

D

3. Bestimmungsgemäß Verwendung

Der Rasenmacher ist für die private Benutzung im Haus- und Hobbygarten geeignet.

Als Rasenmáher für den privaten Haus- und Hobbygarten werden solche angesehen, deren jährliche Benutzung in der Regel 50 Stunden nicht übersteigen und die vorwiegend für die Pflege von Gras oder Rasenflächen verwendet werden, nicht jeder in öffentlichen Anlagen, Parks, Sportstätten sowie nicht in der Land- und Forstwirtschaft.

Achtung! Wegen körperlicher Gefährdung des Benutzers darf der Rasenmaher nicht eingesetzt werden zum Trimmen von Buschen, Hecken und Strauchern, zum Schneiden und Zerkleinern von Rankgewächsen oder Rasen auf Dachbepfl anzungen oder in Balkonkästen und zum Reinigen (Absaugen) von Gehwegen und als Häcksler zum Zerkleinern von Baum- und Heckenabschnitten. Ferner darf der Rasenmaher nicht verwendet werden als Motorhackle und zum Einebnen von Bodenerhebungen, wie z.B. Maulwurfshugel.

Aus Sicherheitsgründen darf der Rasenmahr nicht verwendet werden als Antriebsaggregat für andere Arbeitswerkzeuge und Werkzeugsätze jeglicher Art, es sei dann, diese sind vom Hersteller ausrücklich zugelassen.

Die Maschine scarf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervogerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzspannung: 220-240 V ~ 50Hz
Leistungsaufnahme: 1250 W
Motordrehzahl: 3300 min¹
Schnittbreite: 33 cm
Schnitthohenverstellung: 20-60 mm; 5-stufig
Gransfangkorbolumen: 30 Liter
SchaldruckpegelL_PA: 74,6 dB(A)
L_PA am Bedienerplatz: 82,5 dB(A)
Unsicherheit K_PA: 3 dB(A)
Schalleistungspegel L_WA: 96 dB(A)
Unsicherheit K_WA: 3 dB(A)
Vibration am Holm a_h: ≤ 2,5 m/s²
Unsicherheit K: 1,5 m/s²
Schutzklasse: II / [2]
Gewicht: 11,5 kg

Gerausch und Vibration

Die Gerausch- und Vibrationswerte wurden entsprechend den Normen EN ISO 3744:1995, EN ISO 11201:1995 und EN ISO 20643:2005 ermittelt.

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte.
• Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
• Tragen Sie Handschuhe.
• Beschranken Sie die Einsatzzeit

Restrisiken

Auch wenn Sie这点 Elektrowerkzeug vorschrittsmäßig bedieten, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung这点 Elektrowerkzeuges auftreten:

1. Lungschäden, falls keine geeignete Staub-ohnehmte sake goten wird.
2. Gehorschaden, falls kin geeigneter Gehorschutz getragen wird.

D

Warning!

Dieses Gerat erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringn, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Gerat bedient wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschlieben, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

Der Rasenmáher ist bei Auslieferung demontiert. Der komplette Schubbügel und der Fangkorb müssen vor dem Gebrauch des Rasenmáhers montiert werden. Folgen Sie der Gebrauchsanweisung Schritt für Schritt und orientieren Sie sich an den Bildern, damit der Zusammenbau einzahf für Sie wird.

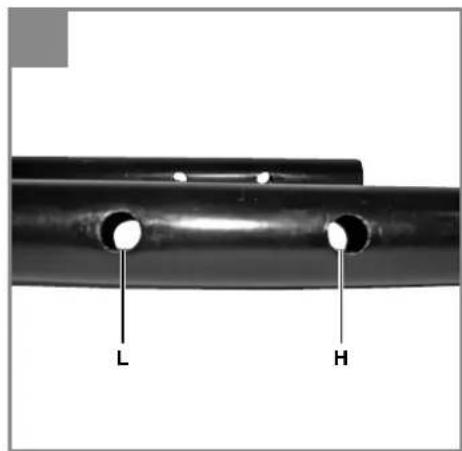

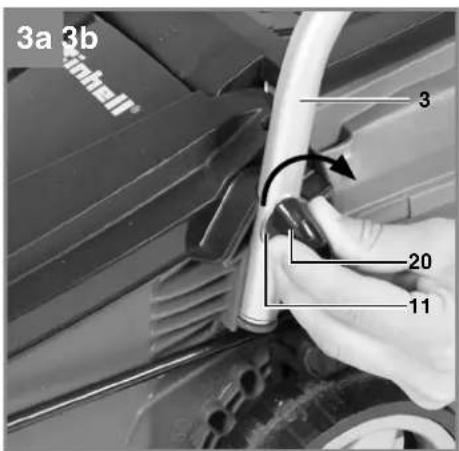

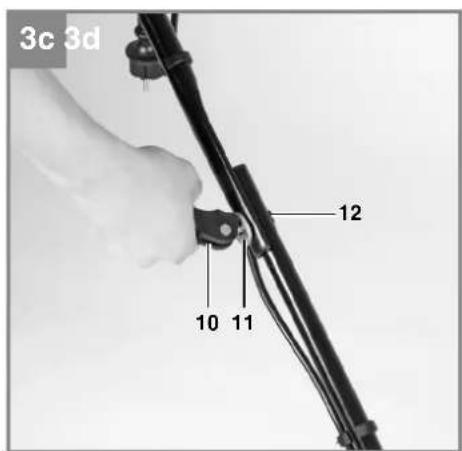

Montage des Schubbugels (Bild 3a bis 3d)

Nehmen Sie einen unteren Schubbugel (Bild 2/Pos.3) und befestigen diesen mit der Mutter (Bild 2/Pos.20) wie in Bild 3a gezeigt. Auf der anderen Seite gehen Sie analog vor. Bei der Montage des oberen Schubbugels konnen Sie durch Auswahl des Befestigungsloches (Bild 3b) die Höhe des Schubbugels bestimmen. Befestigen Sie den oberen Schubbugel entwerder durch die Licher L fur eine niedrige Position oder H fur eine hohe Position. Dazu den oberen Schubbugel mit dem unteren Schubbugel verschrauben wie in Bild. 3c gezeugt. Anschiebend mit den Kabelhaltern (Bild 2/Pos.13) die Motorleitung am Schubbugel befestigen (Bild 3d/Pos. A).

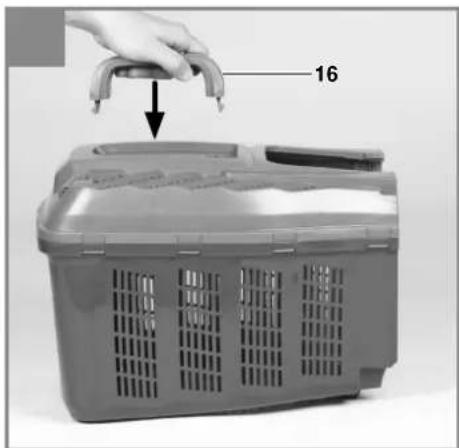

Montage des Fangkorbes (Bild 4a bis 4d)

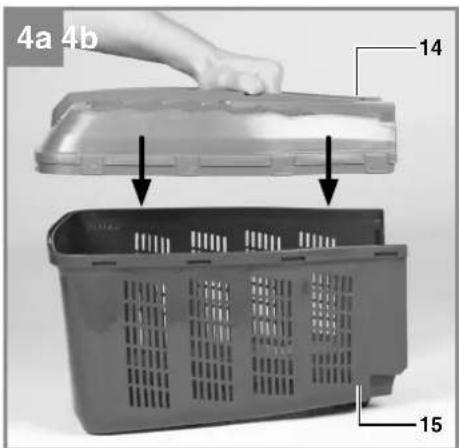

Steen Sie das unter- und das obere Fangkorbgehauseteil (Bild 4a/Pos.14,15) zusammen. Achten Sie darauf, dass rundherum alle Plastiknasen korrekt einrasten. Als nachstes drücken Sie den Fangkorbgriff (Bild 4b/Pos.16) in die Öffnungen am Fangkorb. Kontrollieren Sie den festen und korrekten Sitz des Griff es.

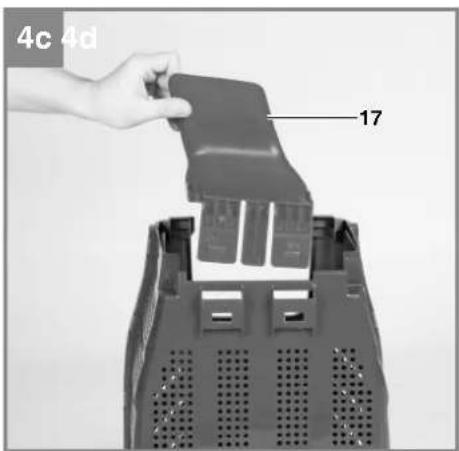

AnschlieBend drucken Sie den Einleger (Bild 2/

Pos. 17) in den Fangkorb wie in Bild 4c gezegt. Zum Einhängen des Fangkorbes muss der Motor abgeschelt werden und das Schneidemesser damit sich nicht drehen. Der Fangkorb wird am Rasenmacher an den beiden Haken (Bild 4d) eingehängt. Off nen Sie dazu mit einer Hand die Auswurfklappe (Bild 4d/Pos. 4) und hängen Sie mit der anderen Hand den Fangkorb ein. Die Auswurfklappe wird von einer Feder gegen den Fangkorb gezogen.

Füllstandanzeige Fangeinrichtung

Die Fangeinrichtung verfügt über eine Füllstandanzeige (Abb. 2/Pos. 18). Diese wird durch den Luftstrom, den der Mahar im Betrieb erzeugt geöffn net. Fällt die Klappe während des Mahens zu, ist die Fangeinrichtung voll und sollte geleert werden. Für eine einwandfrei Funktion der Füllstandanzeige mussen die LÖcher unter der Klappe immer sauber und durchlässig sein.

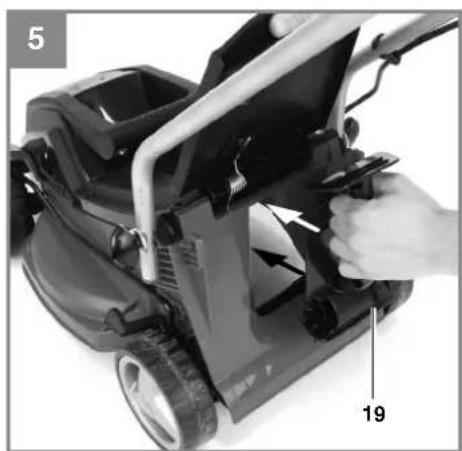

Verwendung des Mulchadapters

(Bild 5, nicht bei 34.001.92 enthalten):

Beim Mulchen wird das Schnittgut im geschlossen Mährergehause zerkleinert und auf dem Rasen wieder verteil. Eine Grasaufnahme und Entsorgung entfällt.

Achtung: Mulchen ist nur bei relativ kurzem Rasaen möglich.

Achtung!

Das Einsetzen des Mulchkeils dart nur bei still-gesetztem Motor und abgezogenem Netzstecker vorgenommen werden.

Um die Mulchfunktion zu nutzen, hangen Sie den Fangkorb aus und schieben Sie den Mulchadapter (Bild 5/Pos. 19) in die Auswurföffnung und schlieBen Sie die Auswurfklappe.

Verstellung der Schnithhöhe

Achtung!

Das Verstellen der Schnitthöhe finden nur bei abgeschalltem Motor und abgezogenem Netzkabel vorgenommen werden.

Bevor Sie zu Mahren beginnen, prufen Sie, ob das Schneidwerkzeug nicht stumpf und ihre Befestigungmittel nicht beschädigt sind. Ersetzen Sie stumpfe und /oder beschädigte Schneidwerkzeug, um keine Unwucht zu erzeugen. Bei dieser Prüfung den Motor abstellen und den Netzsteckerziehen.

D

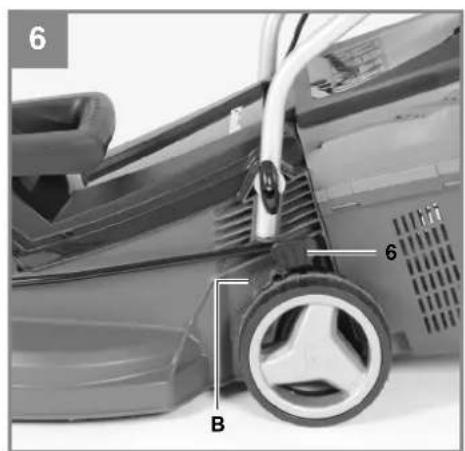

Die Verstellung der Schnitthöhe muss wie folgt durchgefuhrt werden (siehe Bild 6):

1. Den Hebel (6) nach außen ziehen.
2. Den Hebel (6) auf die gewünschte Schnitthöhe stellen.
3. Den Hebel (6) loslassen und dessen sicheren Sitz in der Arretierung kontrollieren.

Abesen der Schnitthöhe

Die Schnitthöhe ist von 20-60 mm in 5 Stufen einzu-stehen und kann an der Skala (Bild 6/B) abgelesen werden.

Stromanschluss

Der Rasenmacher kann an jeder Lichtsteckdose mit 230 Volt Wechselstrom angeschlossen werden. Es ist jedoch nur eine Schuko-Steckdose zulässig, zu denen Absicherung ein Leitungs-Schutzschalter für 16A vorzusehen ist. Außer dem muss ein Fehlerstromschaftschafter (RCD) mit max. 30 mA vorgeschaltet sein!

Geräteanschlussleitung

Verwenden Sieitteur Gerateanschlussleitungen, welche nicht beschadigt sind. Die Gerateanschlussleitung darft nicht beliebig lang sein (max. 50m) ,da sonst die Leistung des Elektromotors vermindert wird.Die Gerateanschlussleitung muss einen Querschnitt von 3x1,5mm haben.An Gerateanschlussleitungen von Rasenmahern entstehen besonder hauig g Isolationsschaden.

Ursachen hierfür sind u.a.:

Schnittstellen durch Überfahren der Leitung.
Quetschstellen, wenn die Geräteanschlussleitung unter Turen und Fenster geführt wird.
Risse durch Alterung der Isolation.
- Knickstellen durch unsachgemäß Befestigung oder Führung der Geräteanschlussleistung.

Die Geräteanschlussleitungen müssen mindestens vom Typ H05RN-F und 3-adrig sein. Ein Aufdruck der Typenbezeichnung auf der Geräteanschlussleitung ist vorgeschreiben. Kaufen Sie nur Geräteanschlussleitungen mit Kennzeichnung! Die Stecker und Kupplungsdosen an Geräteanschlussleitungen müssen aus Gummi bestehen und spritzwassergeschützt sein. Die Geräteanschlussleitungen können nicht beliebig lang sein. Längere Geräteanschlussleitungen erfordern großere Leiterquerschnitte. Geräteanschlussleitungen und Verbindungsleitungen müssen regelmäß auf Schäden geprüft werden. Achten Sie darauf, dass die Leitungen bei der Prüfung

abgeschaltet sind. Wickeln Sie die Geräteanschlussleitung ganz ab. Überprüfen Sie auch die Geräteanschlussleitungseinführungen, an Steckern und Kupplungsdosen, auf Knickstellen.

6. Bedienung

Verbinden Sie den Netzstecker (Bild 1/Pos. 2) mit einem Verlängerungskabel. Das Verlängerungskabel muss wie in Bild 7 dargestellt mit der Kabelzugentlastung gesichert werden.

Achtung!

Um ein ungewoltes Einsatzen zu verhindern, ist der Rasenmaher mit einer Einsatzspere (Bild 7/Pos.1) ausgestattet, die gedrückt werden muss, bevor der Ein-/Ausschalter (Bild 7/Pos.2) aktiviert werden kann. Wir der Ein-/Ausschalter losgelassen, wird der Rasenmaher ausgeschaltet. Führer Sie diesen Vorgang eine Male durch, damit Sie sich sind, dass ihr Gerät korrekt Funktioniert. Bevor Sie Reparatur oder Wartungsarbeiten am Gerät vorneh-men, müssen Sie sich vergewisern, dass sich das Messer nicht dreht und das Gerät vom Netz getrennt ist.

Achtung! Off nen Sie die Auswurfklappe nie, wenn die Fangeinrichtung entleert wird und der Motor noch lauft. Umlaufendes Messer kann zu Verletzungen führen.

Befestigen Sie die Auswurfklappe bzw. den Grasfangkorb immer sorgfällig. Beim Entfernen vorher den Motor ausschalten.

Der durch die Führungsholme gegebene Sicherheitsabstand zwischen Messergehause und Benutzer ist stets einzuhalten. Beim Mähen und Fahrtrichtungsänderungen an Boschungen und Hängen ist besondere Vorsicht geboten. Achten Sie auf einen sicheren Stand, tragen Sie Schuhe mit rutschfesten, griffigen Sohlen und lange Hoosen.

Mahren Sie immer quer zum Hang. Hange über 15 Grad Schräge durfen mit dem Rasenmaher aus Sicherheitsgrunden nicht gemaht werden.

Üben Sie besondere Vorsicht beim Rückwartsbewegen und beim Ziehen des Rasenmachers. Stolpergebn!

D

Hinweise zum richtigen Mähen

Beim Mähen wird eine überlappende Arbeitsweise empfohlen.

Nur mit scharfen, einwandfrei den Messern schneiden, damit die Grashalte nicht ausfransen und der Rasen nicht gelb wird.

Zur Erzielung eines sauberen Schnittbildes den Rasenmacher in möglichst geraden Bahnen führen. Dabei sollen den diese Bahnen immer um einige Zentimeter überlappen, damit keine Streiifen stehen bleiben.

Wie oft gemaht werden soll, hangt grundsatzlich von der Wachstumsgeschwindigkeit des Rasens ab. In der Hauptwachstumszeit (Mai - Juni) zweimal in der Woche, sonst einmal in der Woche. Schnitthöhe soll zwischen 4 - 6cm liegen und 4 - 5cm solte das Wachstum bis zum nachsten Schnitt betragen. Ist der Rasen einmal etwas länger geworden, so sollenn Sie hinterher nicht den Fehler machen,ihn sofort auf die normale Höhe zurückzuschreiben. Dies schadet dem Rasen. Schneiden Sie dann nie mehr als die Häfte der Grashöhe zurück.

Die Unterseite des Mährergehauses sauber halten und Grasablagerungen unbedingt entfernen. Ablagerungen erschweren den Startvorgang, beeinträchtigen die Schnittqualität und den Grassuwurf.

An Hängen ist die Schneidbahn quer zum Hang zu legen. Ein Abgleiten des Rasenmabers lassst sich durch Schragstellung nach oben verhindern.

Wahlen Sie die Schnitthöhe, je nach der tatsächlichen Rasenlänge. Führn Sie mehrere Durchgang aus, so dass maximal 4cm Rasen auf einmal abgetragen werden.

Bevor irgendwelche Kontrollen des Messers durchgefuhrt werden, Motor abstellen. Denken Sie daran, dass sich das Messer nach dem Ausschalten des Motors noch eineugekunden weiterdreht. Versuchen Sie nie, das Messer zu stoppen. Prufen Sie regelmäßig, ob das Messer richtig befestigt, in gutem Zustand und gut geschliff en ist. Im entgegengesetzten Fall, schleifen, oder ersetzen. Falls das in Bewegung befi ndliche Messer auf einen Gegenstand schlągt, den Rassenmacher anhalten und warten bis das Messer vollkommen still steht. Kontrollieren Sie anschlie-Bend den Zustand des Messers und des Messer-halters. Falls diese beschädigt sind müssen sie ausgewechselt werden.

Legen Sie die verwendete Geräteanschlussleitung schleifenormig vor der verwendeten Steckdose auf die Erde. Mahen Sie von der Steckdose bzw. vom Kabel weg und achten Sie darauf, dass die Geräteanschlussleitung immer im gemähten Rasen liegt, damit die Geräteanschlussleitung nicht vom Rasenmaher überfahren wird.

Sobald während des Mahens Grasreste liegen bleiben, muss der Fangkorb entleert werden. Achtung! Vor dem Abnehmer des Fangkorbes den Motor abstellen und den Stillstand des Schneidwerkzeugs abwarten.

Zum Abnehmer des Fangkorbes mit einer Hand die Auswurfklappe anheben, mit der anderen Hand den Fangkorb am Tragegriff Herausnahmen. Der Sicherheitsvorschrift entsprechend faltt die Auswurfklappe beim Aushängen des Fangkorbs zu und verschliebt die hintere Auswurföff nung. Bleiben damit Grasreste in der Off nung hangen, so ist es für ein leichteres Starten des Motors zweckmäßig, den Rasenmaher um etwa 1m zurückzuziehen.

Schnittgutreste im Mährergehause und am Arbeitswerkzeug nicht von Hand oder mit den Füßen entfern, sondern mit geeigneten Hilfsmitteln, z.B. Bürste oder Handbesen.

Zur Gewährleistung eines gute Aufsammeln mussen der Fangkorb und entsprechendes Netz von innen nach der Benutzung gereinigt werden.

Fangkorb nur bei abgeschalteten Motor und stillstehendem Schneidwerkzeug einhängen.

Auswurfklappe mit einer Hand anheben und mit der anderen Hand den Fangkorb am Handgriff halten und von oben einhängen.

7. Austausch der Netzanschlussleitung

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich quali zierte Person ersetzt werden, um Gefährdun-gen zu vermeiden.

D

8. Reinigung, Wartung und Ersatzteilbestellung

Ziehen Sie vor allen Reinigungsrarbeiten den Netzstecker.

8.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehause so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
  Reinigen Sie das Gerät regelmäß mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese konnten die Kunststoffeile des Gerätes angreiben. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

8.2 Kohlebürsten

Bei übermäßiger Funkenbildung setzen Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen. Achting! Die Kohlebürsten führen nur von einer Elektrofachkraft ausgewechselt werden.

8.3 Wartung

Abgenutzte oder beschädigte Messer, Messerträger und Bolzen sind satzweise vom autorisierten Fachmann zu ersetzen, um die Auswuchung aufrecht zu erhalten.
Der Rasenmahrarf nicht mit flieBendem Wasser,insbesondere unter Hochdruck, gereinigt werden.Sorgen Sie davon,dass alle Befestigungselemente (Schrauben,Muttern usw.) stets fest angezogen sind so dass Sie mit demMachersicherarbeitenkonnen.
- Überprüfen Sie die Grasfangeinrichtung früiger auf Verschleiberscheinungen.
- Ersetzen Sie verschlissene oder beschädigte Teile.
Lagern Sie ihren Rasenmacher in einem trockenen Raum.
- Für eine lange Lebensdauer sollen alle Schraubteile sowie die Räder und Achsen gereinigt und anschließend geölten.
Die regelmäßige Pflege des Rasenmahers sichert nicht nur lange Zeit seine Haltbarkeit und Leistungsfähigkeit, sondernträgt auch zu einem sorgfälligen und einfachen Mähen

Ihres Rasens bei. Säubern Sie den Rasenmaher möglichst mit Bürsten oder Lappen. Verwenden Sie keine Lösungsmittel oder Wasser, um den Schmutz zu beseitigen.

Das am stärksten dem Verschleib ausgesetzte Bauteil ist das Messer. Prüfen Sie regelmäßigen den Zustand des Messers sowie die Befestigung desselben. Ist das Messer abgenutzt, muss es sofort ausgewechsel oder geschlossen werden. Sollen übermäßig Vibrationen des Rasenmahers auftreten, bedeutet dies, dass das Messer nicht richtig ausgewucht ist oder durch Stöbe verfortmurd. In thisem Fall muss es repariert oder ausgewechselt werden.
- Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

8.4 Auswechseln des Messers

Aus Sicherheitsgründen empfehlen wir, den Aus-tausch der Messer von einem autorisierten Fachmann vornehmen zu halten. Achtung! Arbeits-Handschuhe tragien! Verwendten Sie nur Original Messer, da andernfalls Funktionen und Sicherheit unter Umständen nicht gewährleistet sind.

Zum Wechseln des Messers gehen Sie wie folgt vor:

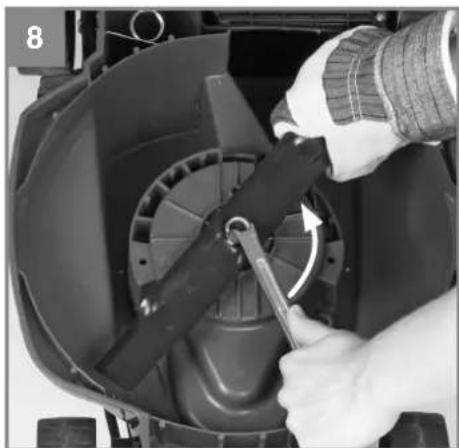

1. Losen Sie die Befestigungsschraube (siehe Bild 8).
2. Nehmen Sie das Messer ab und ersetzen es gegen ein Neues.
3. Beim Einbau des neuen Messers achten Sie 死 bitte auf die Einbaurrichtung des Messers. Die Windfl ügel des Messers müssen in den Motorraum ragen (siehe Bild 8). Die Aufnahmedome müssen mit den Stanzungen im Messer übereinstimmen (siehe Bild 9).
4. AnschlieBendziehen Sie mit dem Universal-schlussel die Befestigungsschraube wieder fest. Das Anzugsmoment solte ca. 25 Nm betragen.

Zum Saisonende führen Sie eine allgemeine Kontrolle des Rasenmachers durch und entfernene alnge gesammelten Rückstände.Vor jedem Saisonstart den Zustand des Messers unbedingt uberprüfen. Wenden Sie sich bei Reparaturen an unsere Kundendienstelle. Verwenden Sie nur Original Ersatzteile.

D

8.5 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden;

Typ des Gerätes
Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Info fienden Sie unter www.isc-gmbh.info

Ersatzmesser Art.-Nr.: 34.054.60

9. Entsorgung und Wiederverwertung

Das Gerat befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerat und dessen Zubehor bestehen aus verschieten Materialien, wie z.B. Metall und Kunststoff e. Führten Sie defekte Bauteile der Sondermullentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30^ . Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

D

11. Fehlersuchplan

Fehler Mögliche Ursache Beseitigung
Motor lauft nicht an	a) Kondensator defektb) Kein Strom im Steckerc) Kabel defektd) Schalter Stecker Kombinationdefekte) Anschlüsse am Motor oder Kon-densator gelöstf) Gerät steht im hohen Grasg) Mahergehäuse verstopft	a) Durch Kundendienstwerkstattb) Leitung und Sicherung überprüfenc) überprüfend) durch Kundendienstwerkstatte) durch Kundendienstwerkstattf) Auf niedrigem Gras oder bereits gemähten Flächen starten;Eventuell Schnitthöhe änderng) Gehäuse reinigen, damit das Messer frei lauft
Motorleistunglätbach	a) Zu hohes oder zu feuchtes Grasb) Mahergehäuse verstopftc) Messer stark abgenutzt	a) Schnitthöhekorrigierenb) Gehäuse reinigenc) Messer auswechseln
UnsaubererSchnitta)	Messerabgenutztb) Falsche Schnitthöhe	a) Messerauswechselnoder nachschleifenb) Schnitthöhe korrigieren

D

Nur fur EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-gerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeauff ordierung: Der Eigentümer des Elektrogerätes ist alternatively anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhlrt. Nicht betroften sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen Ohnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien besteht.

Kategorie Beispiel
Verschleibsteile*Keilriemen,Kohlebürsten
Verbrauchsmaterial/Verbrauchsteile*Messer
Fehlsteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät ihrer Meinung nach auf (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Solute这点 Gerät dessnoch einmal nicht einwandfrei Funktionieren, bedauern wir thish und bitten Sie, sich an unseren Servicdienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch über die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die diesen Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Si, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder berufflichen Einsatz konstruiert werden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schaden durch Herunterfallen) entstandens sind.

6. Schäden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlssen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.isc-gmbh.info. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmoglichkeit ausgeschlssen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-riertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Für Verschleib-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info weitere Aktionen durchführren. Hier einige Beispiele:

Ersatzteile bestellen
Aktuelle Preisauskünfte
Verfugbarkeiten der Ersatzteile
- Servicestellen Vorort für Benzingeräte
Defekte Geräte anmelden
- Garantieverlängerungen (nur bei bestimmen Geräten)
Bestellverfolgung

Wir freuun uns auf ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 • Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-qmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

GB

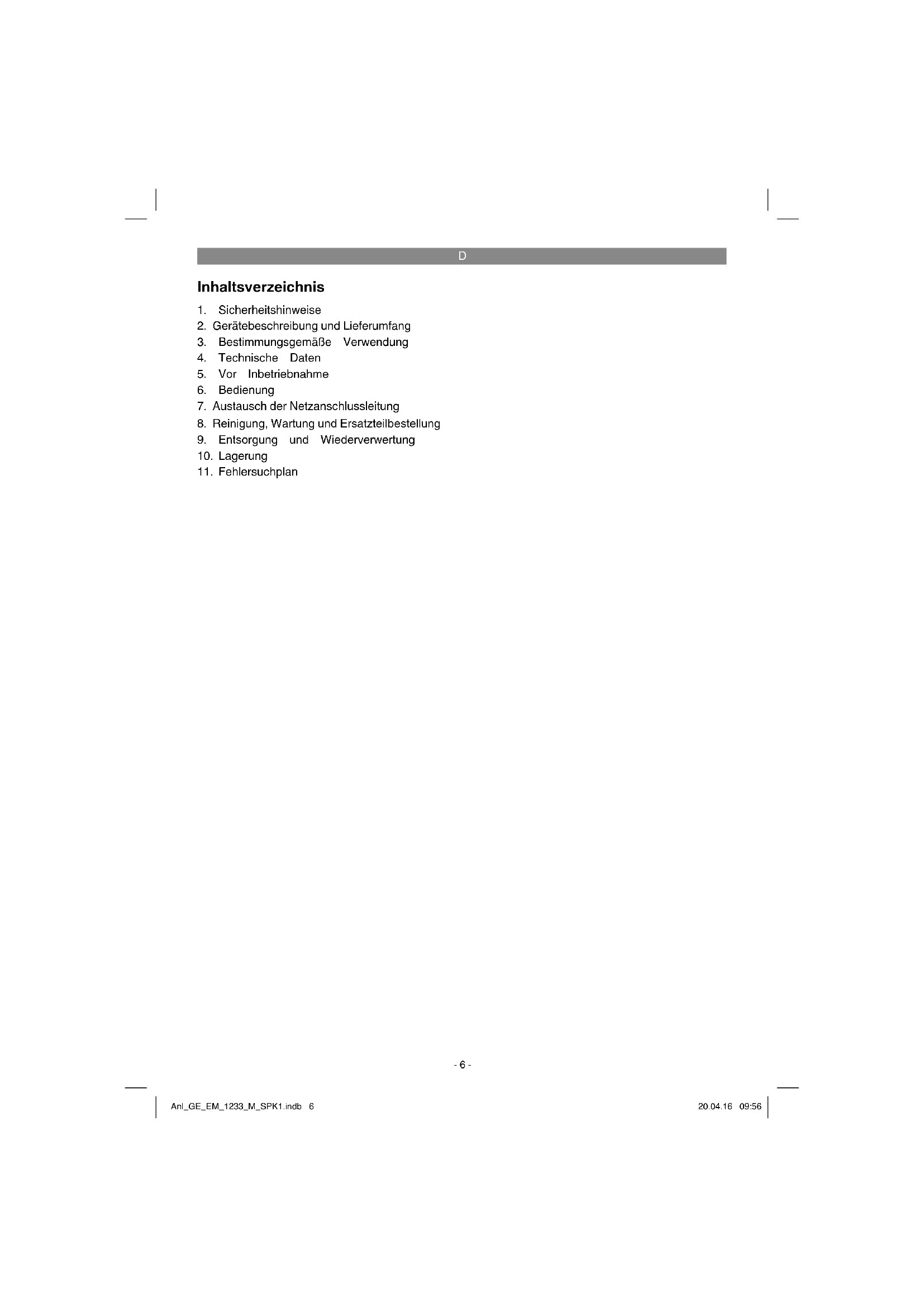

Table of contents

Kniven udskiftes pa folgende MADE:

Beskriv venligst fejlfunktionen.

DK/N

Garantibevis

Kære kunde!

7. Byta ut nätkabeln

Endast for EU-länder

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Konformitätserklarung

D erkiart folgende Konformitat gemäß EU-Richtlinie und Normen für Anteil

Elektro-Rasenmacher GE-EM 1233/GE-EM 1233 M (Einhell)

□87/404/EC_2009/105/EC

2005/32/EC_2009/125/EC

2006/95/EC

2006/28/EC

2004/108/EC

2004/22/EC

1999/5/EC

□97/23/EC

Landau/Isar, den 23.04.2013
