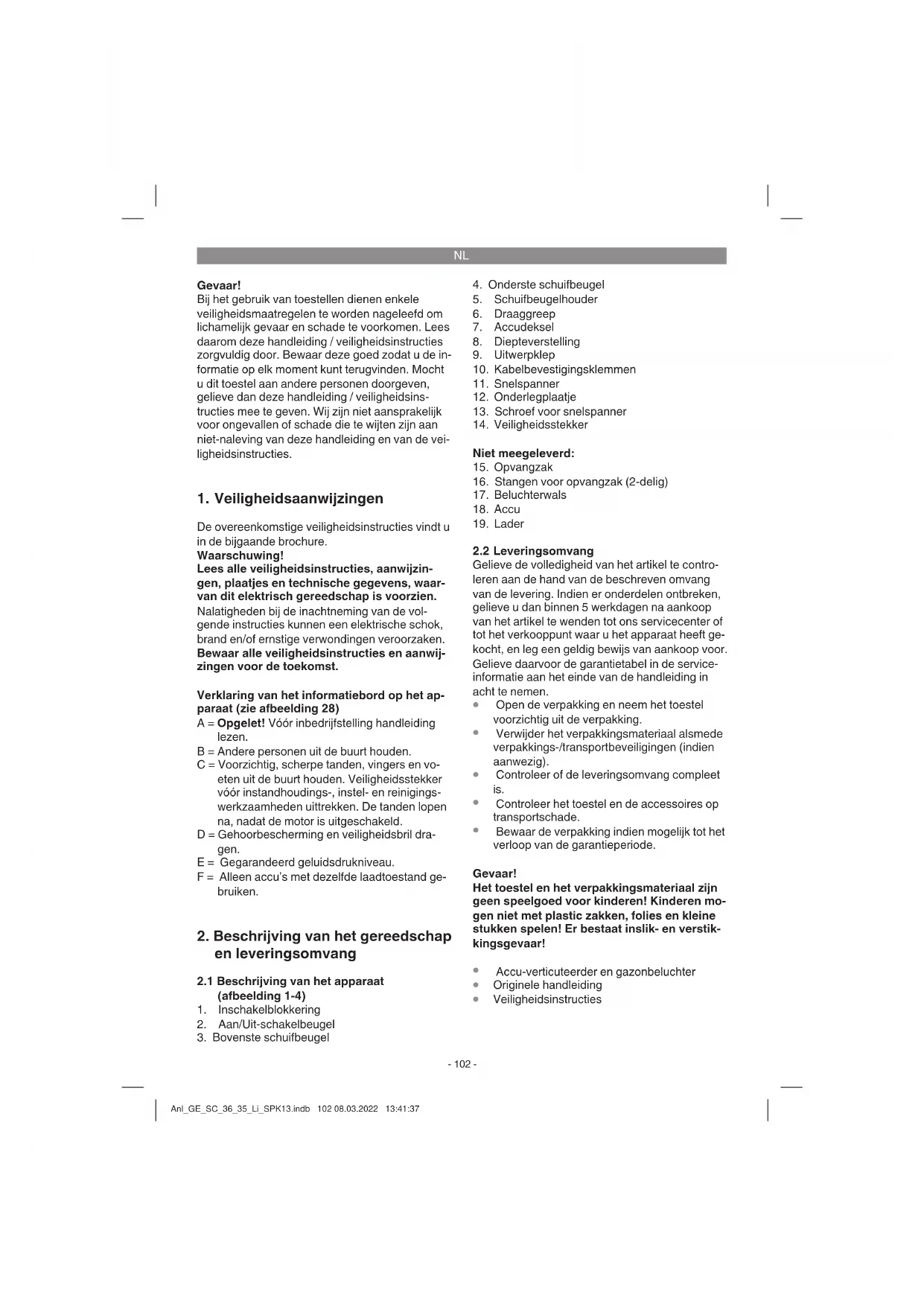

GEBRUIKSAANWIJZING GESC 3635 Li EINHELL

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure. Waarschuwing! Lees alle veiligheidsinstructies, aanwijzin- gen, plaatjes en technische gegevens, waar- van dit elektrisch gereedschap is voorzien. Nalatigheden bij de inachtneming van de vol- gende instructies kunnen een elektrische schok, brand en/of ernstige verwondingen veroorzaken. Bewaar alle veiligheidsinstructies en aanwij- zingen voor de toekomst. Verklaring van het informatiebord op het ap- paraat (zie afbeelding 28) A = Opgelet! Vóór inbedrijfstelling handleiding lezen. B = Andere personen uit de buurt houden. C = Voorzichtig, scherpe tanden, vingers en vo- eten uit de buurt houden. Veiligheidsstekker vóór instandhoudings-, instel- en reinigings- werkzaamheden uittrekken. De tanden lopen na, nadat de motor is uitgeschakeld. D = Gehoorbescherming en veiligheidsbril dra- gen. E = Gegarandeerd geluidsdrukniveau. F = Alleen accu’s met dezelfde laadtoestand ge- bruiken.

2. Beschrijving van het gereedschap

2.1 Beschrijving van het apparaat

2. Aan/Uit-schakelbeugel

3. Bovenste schuifbeugel

4. Onderste schuifbeugel

5. Schuifbeugelhouder

13. Schroef voor snelspanner

16. Stangen voor opvangzak (2-delig)

Gelieve de volledigheid van het artikel te contro- leren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge- kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service- informatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

Accu-verticuteerder en gazonbeluchter

Het apparaat is in zijn basisuitrusting geschikt als verticuteerder voor particulier gebruik in de huis- en hobbytuin. Met de verticuteerwals wordt mos en onkruid samen met de wortels uit de grond getrokken en de grond losgewerkt. Daardoor kan het gazon de voedingsstoff en beter opnemen en wordt het schoongemaakt. Wij raden aan om het gazon in de lente (april) en herfst (oktober) te verticuteren. Met de beluchterwals kan het apparaat in een handomdraai worden omgebouwd tot een ga- zonbeluchter. Met de verluchtingswals wordt het gazonoppervlak aangekrast. Daardoor kan water beter afvloeien en wordt de zuurstofopname vergemakkelijkt. Verlucht naargelang de behoefte tijdens de hele groeiperiode. De verticuteerder is geschikt voor particulier ge- bruik in de huis- en hobbytuin. Als verticuteerders voor de particuliere huis- en hobbytuin worden diegene beschouwd die doorg- aans niet langer dan 10 uur jaarlijks overwegend worden gebruikt voor het verzorgen van gras- en gazonvlakten, maar niet in openbare plant- soenen, sportpleinen en ook niet in de land- en bosbouw. Het behoorlijk gebruik van de verticuteerder houdt in dat de bijgaande gebruiksaanwijzing van de fabrikant in acht wordt genomen. De gebruik- saanwijzing bevat ook de bedrijfsomstandighe- den en onderhoudsvoorwaarden. Teneinde de gebruiker niet bloot te stellen aan het gevaar voor lichamelijk letsel, mag de ver- ticuteerder niet gebruikt worden als hakselaar voor het klein snijden van snoeisels van takken of heggen. De verticuteerder mag evenmin worden gebruikt als motorhakfrees en ook niet voor het gelijkmaken van bodemverheffi ngen, zoals b.v. molshopen. Om veiligheidsredenen mag de verticuteerder niet worden gebruikt als aandrijfaggregaat voor andere werkgereedschappen en gereedschaps- sets van welke soort dan ook, tenzij die door de fabrikant uitdrukkelijk toegestaan zijn. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwon- dingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze gereedschappen overe- enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge- reedschap in ambachtelijke of industriële bedrij- ven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

Beschermklasse: .........................................IPX1 Gewicht ......................................................9,9 kg Gevaar! Geluid en trilling De geluids- en trilwaarden werden gemeten overeenkomstig de normen EN ISO 3744, EN ISO 11201, ISO 11094 en EN ISO 20643. Opgelet! Het apparaat wordt geleverd zonder beluchter- wals en opvangzak. Het apparaat mag alleen met het originele toebehoren worden ingezet. Meer informatie over de bestelling van het optionele toebehoren vindt u aan het einde van de handlei- ding onder ‘7.4 Bestelling van onderdelen’. Opgelet! Het apparaat wordt geleverd zonder accu´s en zonder lader, en mag alleen worden ingezet met de Li-Ion accu´s van de Power X-Change serie! Anl_GE_SC_36_35_Li_SPK13.indb 103 08.03.2022 13:41:37NL

De Li-Ion accu´s van de Power X-Change serie mogen alleen met de Power X-Charger worden geladen. Beperk de geluidsontwikkeling en vibratie tot een minimum!

Gebruik enkel intacte toestellen.

Onderhoud en reinig het toestel regelmatig.

Pas uw manier van werken aan het toestel aan.

Overbelast het toestel niet.

Laat het toestel indien nodig nazien.

Schakel het toestel uit als het niet wordt ge- bruikt.

Draag handschoenen. Voorzichtig! Restrisico’s Er blijven altijd restrisico’s over ook al wordt dit elektrisch gereedschap naar behoren be- diend. Volgende gevaren kunnen zich voordo- en in verband met de bouwwijze en uitvoe- ring van dit elektrisch gereedschap:

1. Gehoorschade indien geen gepaste gehoor-

beschermer wordt gedragen.

2. Schade aan de gezondheid die voortvloeit

uit hand-arm-trillingen indien het toestel lang zonder onderbreking wordt gebruikt of niet naar behoren wordt gehanteerd en onder- houden. Voorzichtig! Dit toestel verwekt tijdens het bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden nadelige gevolgen hebben voor actieve of passieve medische im- plantaten. Om het risico van ernstige of dodelijke letsels te verminderen raden wij personen met medische implantaten aan hun arts en de fabri- kant van het medische implantaat te consulteren voordat het toestel wordt bediend.

5. Vóór inbedrijfstelling

Opgelet! Het apparaat wordt geleverd zonder beluchter- wals en opvangzak. Het apparaat mag alleen met het originele toebehoren worden ingezet. Meer informatie over de bestelling van het optionele toebehoren vindt u aan het einde van de handlei- ding onder ‘7.4 Bestelling van onderdelen’. Opgelet! Het apparaat wordt geleverd zonder accu´s en zonder lader, en mag alleen worden ingezet met de Li-Ion accu´s van de Power X-Change serie! De Li-Ion accu´s van de Power X-Change serie mogen alleen met de Power X-Charger worden geladen. Waarschuwing! Trek altijd de veiligheidsstekker uit het stopcon- tact, voordat u instellingen, reparatie-, onder- houds- of reinigingswerkzaamheden uitvoert aan het apparaat. De verticuteerder is bij levering gedemonteerd. De complete schuifbeugel moet vóór het gebruik van de verticuteerder worden gemonteerd. Volg de gebruiksaanwijzing stap voor stap en raadpleeg de illustraties voor een gemakkelijke assemblage. Montage van de schuifbeugelhouders (zie fi g. 5 en 6)

Verwijder de snelspanhefbomen (fig. 5, pos.

Schuifbeugelhouder (fig. 5, pos. 5) de be- vestigingsschroef op schuiven. Let erop dat de welving van de buis (fig. 6, pos. A) aan de buitenkant is.

Breng dan de sluitring terug aan en draai hem met de snelspanhefboom vast. Bij de beide schuifbeugelhouders moet dezelfde hellingshoek worden ingesteld! Montage van de onderste schuifbeugel (zie fi g. 7)

De onderste schuifbeugel (fig. 7, pos. 4) moet over de schuifbeugelhouders worden gescho- ven.

De buizen met elkaar verbinden m.b.v. de bijgaande schroeven (fig. 7, pos. 13), de slu- itringen (fig. 7, pos. 12) en de snelspanhefbo- men (fig. 7, pos. 11). Montage van de bovenste schuifbeugel (zie fi g. 8 tot fi g. 10)

In de bovenste schuifbeugel (fig. 8, pos. 3) zitten onder elkaar 2 gaten, die een extra aanpassing van de hoogte mogelijk maken.

Bovenste schuifbeugel (fig. 8, pos. 3) positio- neren zodat de gaten van de bovenste schu- ifbeugel overeenstemmen met de gaten van de onderste schuifbeugel.

Met de bijgaande kabelhouders (fig. 9, pos.

10) de netkabel op de buizen van de schu-

ifbeugels vastmaken zodat het openen en sluiten van de uitwerpklep verzekerd is (fig. 10, pos. 10). Let er goed op dat de uitwerpklep steeds gemak- kelijk kan worden geopend en gesloten! Montage van de opvangkorf (zie fi g. 11-14)

De beide stukken van het stangenstelsel in- eenschuiven (fig. 11).

De opvangkorf over het metalen stangenstel- sel trekken (fig. 12).

De rubberlassen over het metalen stangens- telsel omslaan (fig. 13).

Teneinde de opvangkorf op de verticuteer- der vast te haken heft u de uitlaatklep (fig. 14, pos. 9) met een hand op en pakt u de opvangzak met de andere hand aan de hand- greep vast om hem van boven vast te haken (fig. 14). Gevaar! Bij het vasthaken van de opvangkorf moet de motor afgezet zijn en mag de messenwals niet draaien! Instelling van de steelhoogte (zie fi g. 15) Zet aan weerskanten van de verticuteerder de snelspanhefbomen (fi g. 15, pos. 11) los. De steelhoogte mag tijdens de werkzaamheden op positie 1 of 2 (fi g. 15) worden afgesteld. Haal de snelspanhefbomen terug aan. Aan weerskanten moet dezelfde hellingshoek worden ingesteld. Afstellen van de verticuteerdiepte (zie fi g. 16) De verticuteerdiepte wordt afgesteld via het ver- stelmechanisme. Te dien einde de hefboom in pi- jlrichting trekken( zie fi g. 16) en naar de gewenste stand (+3/-3/-6/-9) brengen. Zorg ervoor dat de hefboom naar behoren vastklikt! +3 = rij- / of transportstand +3 mm -3 = verticuteerdiepte -3 mm -6 = verticuteerdiepte -6 mm -9 = verticuteerdiepte -9 mm Laden van de accu (fi g. 17/19) Het apparaat wordt geleverd zonder accu´s en zonder lader!

1. Accupack uit het apparaat nemen. Daarvoor

de zijdelingse grendelknop indrukken.

2. Vergelijk of de netspanning vermeld op het

typeplaatje overeenstemt met de beschikbare netspanning. Steek de netstekker van de lader (19) in het stopcontact. De groene LED begint te knipperen.

3. Steek de accu (18) op de lader (19).

4. Onder punt „Indicatie lader“ vindt u een tabel

met de betekenissen van de LED-indicatie aan de lader. Tijdens het laden kan de accu wat warm worden. Dit is echter normaal. Mocht het laden van de accupack niet mogelijk zijn, controleer dan

of aan het stopcontact de netspanning voor- handen is

of een foutloos contact aan de laadcontacten voorhanden is. Indien het laden van het accupack nog altijd niet mogelijk is, breng dan

en de accupack naar onze klantenservice. Voor een deskundige verzending verzoeken wij u contact op te nemen met onze klan- tendienst of het verkooppunt waar u het ap- paraat heeft aangekocht. Zorg er bij de verzending of verwerking van accu’s resp. het accu apparaat voor dat deze afzonderlijk worden verpakt in plastic zakken, om kortsluitingen en brand te vermijden! In het belang van een lange levensduur van de accupack is het raadzaam om op tijd voor het herladen van de accupack te zorgen. Dit is in elk geval noodzakelijk, wanneer u vaststelt dat het vermogen van het apparaat afneemt. Ontlaad de accupack nooit helemaal. Dat leidt tot een defect van de accupack! Montage van de accu (fi g. 18-19) Montage van de accu (afbeelding 18-19) Open het accudeksel (afbeelding 18, pos. 7). Steek dan de beide accu’s zoals getoond in afbeelding 19 in de adapters, tot deze hoorbaar vastklikken. Aanwijzing! Gebruik alleen accu´s met dezelfde vulstand, combineer nooit volle en halfvolle accu´s met el- Anl_GE_SC_36_35_Li_SPK13.indb 105 08.03.2022 13:41:38NL

kaar. Laad beide accu´s altijd tegelijkertijd op. De accu met de zwakkere laadtoestand bepaalt de looptijd van het apparaat. Vóór bedrijf moeten altijd beide accu´s vol worden geladen. Sluit het accudeksel door het dicht te klappen en let erop dat het goed inklikt. Accu-capaciteitsindicatie (fi g. 20) Druk op de schakelaar voor accu-capaciteitsindi- catie (fi g. 20, pos. A). De accu-capaciteitsindicatie (fi g. 20, pos. B) signaleert de laadtoestand van de accu aan de hand van 3 LEDs. Alle 3 LEDs branden: De accu is vol geladen. 2 of 1 LED(s) branden: De accu beschikt over voldoende restlading. 1 LED knippert: De accu is leeg, laad de accu op. Alle LEDs knipperen: De temperatuur van de accu is te laag. Verwijder de accu van het apparaat en laat de accu één dag liggen bij ruimtetemperatuur. Als de fout opnieuw optreedt, dan werd hij diep ontladen en is hij defect. Neem de accu van het apparaat. Een defecte accu mag niet meer gebruikt resp. gela- den worden.

Voorzichtig! De verticuteerder is voorzien van een veiligheids- schakeling om onbevoegd gebruik te voorkomen. Onmiddellijk vóór inbedrijfstelling van de verti- cuteerder de veiligheidsstekker (fi g. 21, pos. 14) insteken en bij elke onderbreking of beëindiging van het werk de veiligheidsstekker weer verwij- deren. Om te verhinderen dat de verticuteerder ongewild wordt ingeschakeld is de schuifbeugel (fi g. 22, pos. 3) uitgerust met een inschakelblokkering (fi g. 22, pos. 1), die moet worden ingedrukt, voordat de schakelhendel (fi g. 22, pos. 2) kan worden ingedrukt. De starttijd van het apparaat kan enke- le seconden bedragen. Als u de schakelhendel loslaat, dan wordt de verticuteerder meteen uit- geschakeld. Voer deze procedure meermaals uit om er zeker van te zijn dat uw apparaat correct werkt. Trek altijd de veiligheidsstekker uit het stop- contact, voordat u instellingen, reparatie-, onder- houds- of reinigingswerkzaamheden uitvoert aan het apparaat. Vergewis u ervan dat de meswals niet draait. Gevaar! Open de uitlaatklep nooit terwijl de motor nog draait. Draaiende messenwals kan leiden tot lichamelijk gevaar. Maak de uitlaatklep steeds zorgvuldig vast. De klep wordt door de trekveer teruggeklapt naar de “DICHT” positie! De door de geleidestelen gegeven veiligheid- safstand tussen het koetswerk en de gebruiker dient steeds in acht te worden genomen. Tijdens het verticuteren en veranderen van rijrichting op bermen en hellingen dient u bijzonder voorzichtig te werk te gaan. Let op een veilige stand, draag schoenen met slipvaste zolen en een lange bro- ek. Verticuteer steeds dwars over de helling. Hellingen van meer dan 15° mogen om veilig- heidsredenen niet worden geverticuteerd. Wees bijzonder voorzichtig bij het achteruit be- wegen en trekken van de verticuteerder, struikel- gevaar! Instructies omtrent het juist verluchten van- het gazon Voor het verticuteren is een overlappende werk- wijze aan te bevelen. Om een proper verticuteerpatroon te bereiken leidt u de verticuteerder in zo recht mogelijke banen. De banen moeten elkaar overlappen met enkele centimeters zodat er geen stroken blijven staan. Mocht u de optioneel verkrijgbare vangzak ge- bruiken, dan moet deze worden leeggemaakt zodra er tijdens het verticuteren grasresten blijven liggen. Gevaar! Vóór het afnemen van de opvangzak de motor stopzetten en wachten tot de mes- senwals tot stilstand is gekomen. Om de opvangzak los te haken tilt u de uitlaatklep met een hand op terwijl u met de andere hand de opvangzak wegneemt! Hoe vaak moet worden geverticuteerd hangt in principe af van de groei van het gras en van de hardheid van de grond. De onderkant van het huis van de verticuteerder schoon houden en afzetsels van gras en aarde Anl_GE_SC_36_35_Li_SPK13.indb 106 08.03.2022 13:41:38NL

zeker verwijderen. Afzetsels maken het starten moeilijker en doen afbreuk aan de verticuteerk- waliteit. Op hellingen moet de verticuteerbaan steeds dwars over de helling verlopen. Gevaar! De messenwals blijft na het afzetten van de motor nog enkele seconden draaien. Voordat u controles van welke aard ook aan de messenwals uitvoert zeker de motor afzetten. Denk eraan dat de messenwals na het uitschake- len van de motor nog enkele seconden blijft draai- en. Probeer nooit de messenwals te stoppen. Indien de draaiende messenwals een voorwerp raakt, de verticuteerder uitschakelen en wachten tot de messenwals helemaal stilstaat. Controleer vervolgens de toestand van de messenwals. Indi- en die beschadigd is, moet hij vervangen worden (zie 7.3). Aanwijzingen voor het juiste beluchten met de optioneel verkrijgbare beluchterwals. Bij het beluchten is de werkwijze identiek aan die van het verticuteren. Neem daarom de bovenstaande werk- en veilig- heidsinstructies in acht.

7. Reiniging, onderhoud en

bestellen van wisselstukken Gevaar! Trek altijd de veiligheidsstekker uit het stopcon- tact, voordat u instellingen, reparatie-, onder- houds- of reinigingswerkzaamheden uitvoert aan het apparaat. Vergewis u ervan dat de meswals niet draait.

Hou de veiligheidsinrichtingen, de ventila- tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.

Het is aan te bevelen het toestel direct na elk gebruik te reinigen.

Reinig het toestel regelmatig met een vochti- ge doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kun- nen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendrin- gen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.

Een versleten of beschadigde messenwals moet door een geautoriseerde vakman worden vervangen (zie adres op de garantie- kaart).

Zorg ervoor dat alle bevestigingselementen (schroeven, moeren enz.) steeds goed vast aangehaald zijn zodat u veilig met de verticu- teerder kan werken.

Berg uw verticuteerder in een droge ruimte op.

Voor een lange levensduur is het aan te beve- len alle te schroeven onderdelen alsook de wielen en assen schoon te maken en vervol- gens te oliën.

Door het gereedschap regelmatig te onder- houden zal het niet alleen lang meegaan en goed werken, maar zal het u ook in staat stellen uw gazon zorgvuldig en gemakkelijk te bewerken.

Aan het einde van het seizoen voert u een algemene controle van de verticuteerder uit en verwijdert u al het vuil en alle grasresten. Telkens vóór begin van het seizoen dient u beslist de toestand van de verticuteerder te controleren. Wend u bij herstellingen tot onze serviceplaats (zie adres op de garantiekaart). Voor een plaats besparende opberging heeft de schuifbeugel een P-stand (fi g. 15). Om naar deze positie te geraken moeten de snelspanhefbomen met ca. 3 volle slagen worden losgezet omdat voor de parkeerstand een verhoogde arretering is voorzien. In deze stand kan de verticuteerder plaats besparend in een hoek worden geschoven (fi g. 23). Als u later de verticuteerder terug naar zijn werkstand brengt, niet vergeten de snelspan- hefboom weer met 3 volle slagen aan te halen!

7.3 Verwisselen van wals (zie fi g. 24-27)

Absoluut handschoenen dragen! Gebruik alleen originele walsen, omdat anders de functies en veiligheid onder bepaalde omstandig- heden niet zijn gegarandeerd. Anl_GE_SC_36_35_Li_SPK13.indb 107 08.03.2022 13:41:38NL

Om de verticuteerwals resp. de beluchterwals te vervangen gaat u als volgt te werk: Schuif de vergrendeling van de wals naar achter. Til de wals aan dit uiteinde op en trek hem in de richting van de pijl eruit (afbeelding 25 + 26). Schuif de nieuwe wals in omgekeerde volgorde weer op het aandrijfvierkant. Druk vervolgens de fi xering van de wals (afbeelding 27) naar be- neden. Smeer het aandrijfvierkant af en toe met vet om de walsen gemakkelijk te kunnen wisselen. Bij ongunstige stand van de meswals kan het buitenste mes door de behuizing worden geb- lokkeerd. Draai in dit geval de wals een halve omdraaiing verder!

7.4 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.Einhell-Service.com Reserve meswals art.-nr.: 34.059.62 Reserve beluchterwals art.-nr.: 34.059.61 Optionele opvangkorf art.-nr.: 34.059.60

8. Opslag en transport

Opslag Bewaar het apparaat en het toebehoren op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opslag- temperatuur ligt tussen 5° C en 30° C. Bewaar het apparaat in de originele verpakking. Transport

Schakel het apparaat uit en isoleer het van de stroomtoevoer, voordat u het transporteert.

Breng, indien voorhanden, transportbeveili- gingen aan.

Bescherm het apparaat tegen schade en sterke trillingen, die met name optreden bij het transport in voertuigen.

Beveilig het apparaat tegen wegglijden en kantelen.

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo- erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren. Anl_GE_SC_36_35_Li_SPK13.indb 108 08.03.2022 13:41:39NL

Indicatiestatus Betekenis en maatregel Rode LED Groene LED Uit Knippert Operationaliteit De lader is aangesloten aan het net en operationeel; de accu zit niet in de lader. Aan Uit Laden De lader laadt de accu in de snelle laadmodus. De laadduur vindt u direct aan de lader. Aanwijzing! Al naargelang de acculading kan de laadduur iets afwijken van de vermelde tijden. Uit Aan De accu is opgeladen en operationeel. (READY TO GO) Daarna wordt tot aan de volledige lading omgeschakeld op een buff erla- ding. Laat de accu hiervoor ongeveer 15 min. langer in de lader zitten. Maatregel: Neem de accu uit de lader. Isoleer de lader van het net. Knippert Uit Aanpassingslading De lader bevindt zich in de modus behoedzame lading. Hierbij wordt de accu om veiligheidsredenen langzamer geladen, hetgeen meer tijd vergt. Dit kan de volgende oorzaken hebben: - De accu werd zeer lange tijd niet meer geladen. - De accutemperatuur ligt niet in het ideale bereik. Maatregel: Wacht tot het laadproces is afgesloten, de accu kan niettemin verder wor- den geladen. Knippert Knippert Fout Laadproces is niet meer mogelijk. De accu is defect. Maatregel: Een defecte accu mag niet meer worden opgeladen. Neem de accu uit de lader. Aan Aan Temperatuurstoring De accu is te warm (bijv. direct instralend zonlicht) of te koud (onder 0 °C). Maatregel: Neem de accu de lader uit en bewaar hem 1 dag bij kamertemperatuur (ca. 20 °C). Anl_GE_SC_36_35_Li_SPK13.indb 109 08.03.2022 13:41:39NL

Fout Mogelijke oorzaken Verhelpen Motor start niet a) Interne aansluitingen losgeko- men b) Inschakelblokkering defect c) Behuizing van de verticuteerder verstopt d) Veiligheidsstekker niet ingesto- ken e) Accu niet correct ingestoken a) Door de klantenservicewerkplaats b) Door de klantenservicewerkplaats c) Eventueel diepte van de verticuteer- der veranderen; behuizing reinigen, opdat de meswals vrij loopt d) Veiligheidsstekker insteken (z. 6.) e) Accu verwijderen, opnieuw insteken (z. 5.) Motorvermogen vermindert a) Grond de hard b) Huis van de verticuteerder ver- stopt geraakt c) Messen fl ink versleten a) Van verticuteerdiepte veranderen b) Huis reinigen c) Messenwals vervangen Gazon niet proper verlucht a) Messen versleten b) Verkeerde verticuteerdiepte a) Messenwals vervangen b) Verticuteerdiepte corrigeren Motor draait, mes- senkooi draait niet a) Tandriem gebroken a) Door de klantenservicewerkplaats Belangrijk! Om de motor te beschermen is deze voorzien van een thermische beveiliging. Deze schakelt de motor uit bij overbelasting en schakelt automatisch de motor weer in na een korte afkoelperiode. Anl_GE_SC_36_35_Li_SPK13.indb 110 08.03.2022 13:41:39NL

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Zorg er bij de verwerking voor dat accu’s en lichtmiddelen (bijv. gloeilampen) uit het apparaat worden genomen. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge- deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG. Technische wijzigingen voorbehouden Anl_GE_SC_36_35_Li_SPK13.indb 111 08.03.2022 13:41:39NL

Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking. U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Categorie Voorbeeld Slijtstukken* V-snaar, Wals, Accu Verbruiksmateriaal/verbruiksstukken* Ontbrekende onderdelen

• niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze. Anl_GE_SC_36_35_Li_SPK13.indb 112 08.03.2022 13:41:40NL

Garantiebewijs Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service- dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die

dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge- noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat

van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan- ging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com- mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging. - Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over- belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen- dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen). - Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast- stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder:

www.Einhell-Service.com. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het ni- euwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug. Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver- helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op. Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding. Anl_GE_SC_36_35_Li_SPK13.indb 113 08.03.2022 13:41:40E
