GESC 3635 Li - Sähköruohonleikkuri EINHELL - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton viiltoilmastin ja ilmastin
Merkki	Einhell
Malli	GESC 3635 Li
Työleveys	35 cm
Paino	9,9 kg
Virtalähde	Li-Ion 36 V -akku (Power X-Change, ei sisälly)
Tyhjäkäyntinopeus	3 300 kierr./min
Terien lukumäärä	16
Hampaiden määrä (ilmastin)	24
Syvyyden säätö	+3 / -3 / -6 / -9 mm
Äänenpainetaso	81 dB(A)
Taattu äänitehotaso	94 dB(A)
Tärinä (maks.)	5,6 m/s²
Suojausluokka	IPX1
Päätoiminnot	Viiltoilmastus ja ilmastus (ilmastintela valinnainen)
Huolto	Puhdista jokaisen käytön jälkeen, öljyä liikkuvat osat, säilytä kuivassa
Turvallisuus	Käynnistyslukko, turvakoskettimen pistoke, moottorin lämpösuojaus
Tärkeimmät varaosat	Terätela osanro 34.059.62, ilmastintela osanro 34.059.61, keräyskori osanro 34.059.60
Yleistä	Yksityiskäyttö, toimitetaan ilman akkua ja laturia, yhteensopiva Power X-Change -järjestelmän kanssa

Usein kysytyt kysymykset - GESC 3635 Li EINHELL

Miten viiltoilmastuksen syvyyttä säädetään?

Vedä säätövipu nuolen suuntaan ja aseta se haluttuun asentoon: +3 (kuljetus), -3, -6 tai -9 mm. Varmista, että vipu napsahtaa kunnolla paikalleen.

Millaista akkua tulee käyttää?

Käytä yksinomaan 36 V:n Power X-Change -sarjan Li-Ion-akkuja. Älä koskaan yhdistä täyttä akkua osittain tyhjentynyttä.

Miten ohjaustanko asennetaan?

Asenna ensin ohjaustangon tuki, sitten alempi ohjaustanko ja lopuksi ylempi ohjaustanko. Kiinnitä putket ruuveilla, aluslevyillä ja pikakiinnityksillä. Käytä kaapelikiinnikkeitä verkkokaapelin kiinnittämiseen.

Miten tela vaihdetaan?

Käytä käsineitä. Työnnä telan lukitusta taaksepäin, nosta tela ylös ja irrota se. Aseta uusi tela nelikulmaiselle käyttöakselille ja laske kiinnitys. Voitele käyttölaitetta ajoittain.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista, onko turvakoskettimen pistoke paikallaan, onko akku kunnolla kiinnitetty ja ettei kotelo ole tukossa. Puhdista tarvittaessa. Katso virheiden etsintäkaaviota käyttöohjeesta.

Miten laite puhdistetaan?

Irrota turvakoskettimen pistoke. Puhdista kostealla liinalla ja vähän saippuaa. Älä käytä voimakkaita puhdistusaineita. Estä veden pääsy sisälle.

Mitä lisävarusteita on saatavilla?

Keräyspussi (osanro 34.059.60), ilmastintela (osanro 34.059.61) ja varaosaterätela (osanro 34.059.62) ovat lisävarusteina.

Miten laite säilytetään?

Säilytä laite pimeässä, kuivassa, pakkasenkestävässä paikassa, lasten ulottumattomissa. Ihanteellinen lämpötila on 5 °C – 30 °C. Taita ohjaustanko P-asentoon kompaktia säilytystä varten.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Käytä kuulo- ja silmäsuojaimia. Pidä ihmiset etäällä. Irrota turvapistoke ennen huoltoa. Älä koske pyörivään telaan. Käytä vain samanlaisia akkuja.

Miten akku ladataan?

Käytä Power X -laturia. Kytke se verkkovirtaan, aseta akku paikalleen. Vihreä LED vilkkuu latauksen aikana ja palaa tasaisena, kun lataus on valmis. Älä lataa, jos akku on liian kuuma tai kylmä.

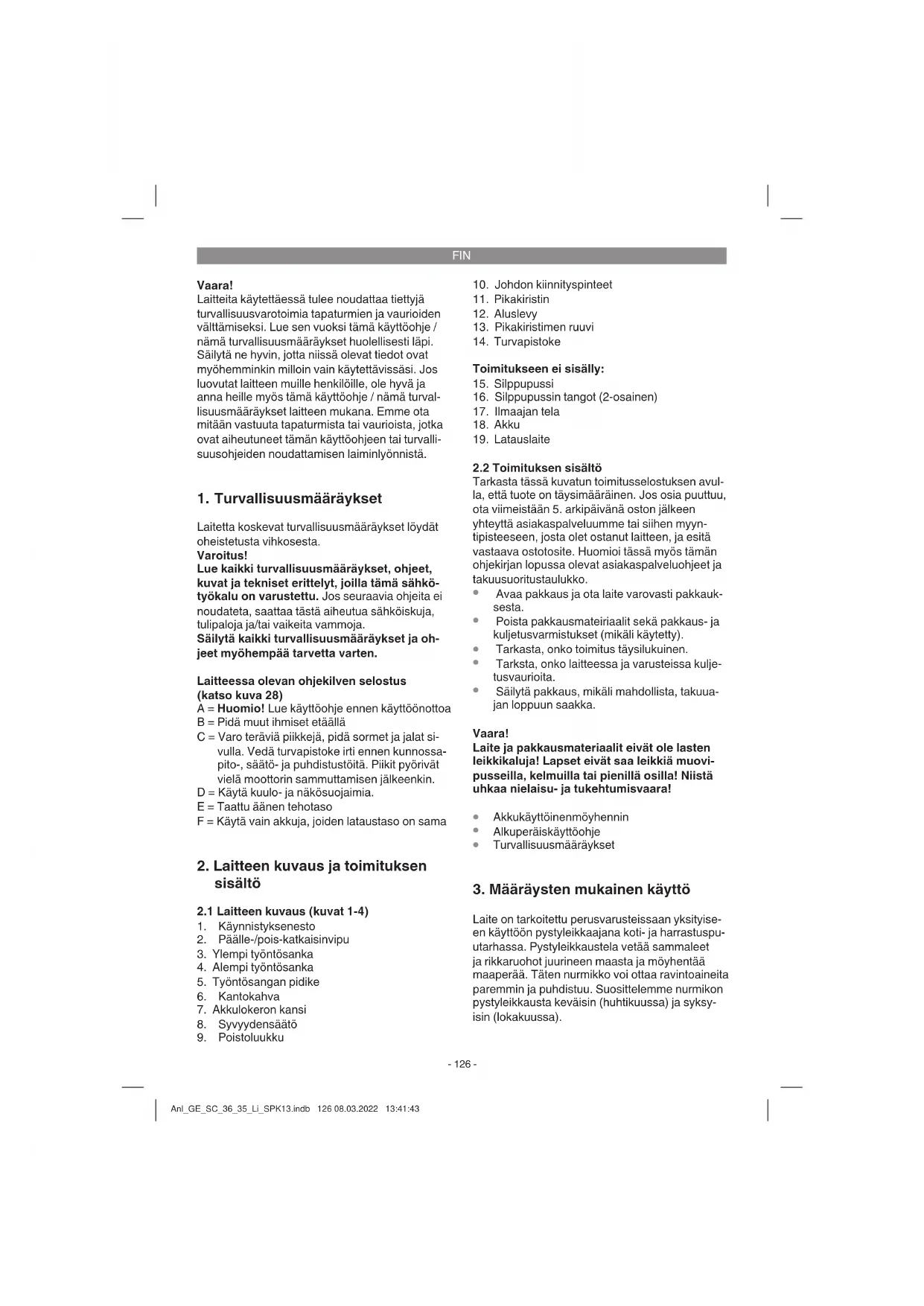

KÄYTTÖOHJE GESC 3635 Li EINHELL

Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turvallisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvallisuusohjeiden noudattamisen laiminlyönnistä.

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät oheistetusta vihkosesta.

Varoitus!

Lue kaikki turvallisuusmääräykset, ohjeet, kuvat ja tekniset erittelyt, joilla tämä sähkötyökalu on varustettu. Jos seuraavia ohjeita ei noudateta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja.

Säilytä kaikki turvallisuusmääräykset ja ohjeet myöhempää tarvetta varten.

Laitteessa olevan ohjekilven selostus (katso kuva 28)

A = Huomio! Lue käyttöohje ennen käyttöönottoa B = Pidä muut ihmiset etäällä

C = Varo teräviä piikkejä, pidä sormet ja jalat si-vulla. Vedä turvapistoke irti ennen kunnossa-pito-, säätö- ja puhdistustöitä. Piikit pyörivät vielä moottorin sammuttamisen jälkeenkin.

D = Käytä kuulo- ja näkösuojaimia.

E = Taattu äänen tehotaso

F = Käytä vain akkuja, joiden lataustaso on sama

2. Laitteen kuvaus ja toimituksen sisältö

2.1 Laitteen kuvaus (kuvat 1-4)

1. Käynnistyksenesto
2. Päälle-/pois-katkaisinvipu
3. Ylempi työntösanka
4. Alempi työntösanka
5. Työntösangan pidike
6. Kantokahva
7. Akkulokeron kansi
8. Syvyydensäätö

9. Poistoluukku

10. Johdon kiinnityspinteet

11. Pikakiristin

12. Aluslevy
13. Pikakiristimen ruuvi
14. Turvapistoke

Toimitukseen ei sisälly:

1. Silppupussi
2. Silppupussin tangot (2-osainen)
3. Ilmaajan tela
4. Akku
5. Latauslaite

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avulla, että tuote on täysimääräinen. Jos osia puuttuu, ota viimeistään 5. arkipäivänä oston jälkeen yhteyttä asiakaspalveluumme tai siihen myyntipisteseen, josta olet ostanut laitteen, ja esitä vastaava ostotosite. Huomioi tässä myös tämän ohjekirjan lopussa olevat asiakaspalveluohjeet ja takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauksesta.
- Poista pakkausmateiriaalit sekä pakkaus- ja kuljetusvarmistukset (mikäli käytetty).
• Tarkasta, onko toimitus täysilukuinen.
- Tarksta, onko laitteessa ja varusteissa kuljetusvaurioita.
- Säilytä pakkaus, mikäli mahdollista, takuua-jan loppuun saakka.

Vaara!

Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisu- ja tukehtumisvaara!

• Akkukäyttöinenmöyhennin
- Alkuperäiskäyttöohje
• Turvallisuusmääräykset

3. Määräysten mukainen käyttö

Laite on tarkoitettu perusvarusteissaan yksityiseen käyttöön pystyleikkaajana koti- ja harrastuspuutarhassa. Pystyleikkaustela vetää sammaleet ja rikkaruohot juurineen maasta ja möyhentää maaperää. Täten nurmikko voi ottaa ravintoaineita paremmin ja puhdistuu. Suosittelemme nurmikon pystyleikkausta keväisin (huhtikuussa) ja syksyisin (lokakuussa).

FIN

Ilmaajatelan avulla laitteen voi muuntaa muutamalla otteella ruohikon ilmaajaksi. Ilmaamistelalla raaputetaan nurmikon pintaa, jolloin vesi virtaa paremmin pois ja hapenotto helpottuu. Ilmaa nurmikkoa aina tarpeen mukaan koko kasvukauden aikana.

Yksityiseen koti- ja puutarhakäyttöön kuuluviksi katsotaan sellaiset pystyleikkaajat, joiden vuosittainen käyttötuntimäärä ei yleensä ylitä 10 tuntia ja joita käytetään etusijassa ruoho- ja nurmikkoalueiden hoitoon, mutta ei yleisillä puisto- tai torialueilla, urheilukentillä tai maa- ja metsätaloudessa.

Valmistajan oheistaman käyttöohjeen noudattaminen on pystyleikkaajan määräysten mukaisen käytön edellytys. Käyttöohjeesta löytyvät myös käyttö-, huolto- ja kunnossapitoehdot.

Varoitus! Käyttäjää uhkaavan tapaturmanvaaran vuoksi pystyleikkaajaa ei saa käyttää oksien ja pensasaitojen leikkausjätteiden silppuamiseen. Pystyleikkaajaa ei myöskään saa käyttää moottorikuokkana tai maankohoumien tasoittamiseen, kuten esim. myyränkasojen levittämiseen.

Pystyleikkaajan käyttö minkäänlaisten muiden työkalujen tai työkalujen käyttölaitteena on turvallisuussyistä kielletty, paitsi jos valmistaja on nimenomaisesti sallinut tämän.

Laitetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän yllittävä käyttö katsotaan määräysten vastaiseksi. Laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja on vastuussa kaikista tästä aiheutuvista vahingoista tai loukkaantumisista.

Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsityöläis- tai teollisuustarkoituksiin. Emme hyväksy mitään takuuvaateita, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai näihin verrattavissa olevissa toimissa.

4. Tekniset tiedot

VJoutokäyntikierrosluku: 3300/min

Suojaluokka: ....III

Jännite: 36 V tasavirta

Työleveys: 35 cm

Terien lukumäärä: 16 kpl

Koukkujen lukumäärä: 24 kpl

Syvyydensäätö: +3 / -3 / -6 / -9 mm

Äänen painetaso L _pA : 81 dB(A)

Mittausepätarkkuus K 3 dB

Äänen tehotaso L _WA : 92,2 dB(A)

Äänen taattu tehotaso L _WA 94 dB(A)

Mittausepätarkkuus K: 2,03 dB

Tärinä varressa enint.: 5,6 m/š

Mittausepätarkkuus K 2,2 m/s²

Suojalaji: IPX1

Paino....9,9kg

Vaara!

Melu ja tärinä

Melun- ja tärinänpäästöt on mitattu standardien EN ISO 3744, EN ISO 11201, ISO 11094 ja EN ISO 20643 mukaisesti.

Huomio!

Laite toimitetaan ilman ilmaajantelaa ja silppupus- sia. Laitetta saa käyttää ainoastaan alkuperäisten varusteiden kanssa. Tarkempia tietoja valinnaisvarusteiden tilaamisesta löydät käyttöohjeen lopus- sa olevasta kohdasta „7.4 Varaosatilaukset“.

Huomio!

Laite toimitetaan ilman akkuja ja ilman lataus- laitetta, ja sitä saa käyttää ainoastaan Power X- Change -sarjan litiumi-ioniakkujen kera!

Power X-Change -sarjan litiumi-ioniakut saa ladata vain Power X-Charger -latauslaitteella.

Rajoita melunpäästöt ja tärinä mahdollisimman vähäisiksi!

• Käytä ainoastaan moitteettomia laitteita.
  • Huolla ja puhdista laite säännöllisesti.
• Sovita työskentelytapasi laitteen mukaiseksi.
• Älä ylikuormita laitetta.
  • Tarkastuta laite aina tarvittaessa.
• Sammuta laite, kun sitä ei käytetä.
• Käytä suojakäsineitä.

FIN

Huomio!

Jäämäriskit

Silloinkin, kun käytät tätä sähkötyökalua määräysten mukaisesti, jää jäljelle aina tietty jäämäriski. Tämän sähkötyökalun raken-teesta ja mallista riippuen saattaa esiintyä seuraavia vaaroja:

1. kuulovaurioita, ellei käytetä soveliaita kuulosuojaimia.
2. terveydellisiä haittoja, jotka aiheutuvat kädenkäsivarren tärinästä, jos laitetta käytetään pitemmän aikaa tai sitä ei käsitellä ja huolleta määräysten mukaisesti.

Varo! Tämä laite kehittää käytön aikana sähkömagneettisen kentän. Tämä kenttä saattaa tietyissä olosuhteissa vaikuttaa aktiivisiin tai passiivisiin lääkinnällisiin siirrännäisiin. Vakavien tai kuolemaan johtavien vammojen välttämiseksi suosittelemme, että henkilöt, joilla on lääkinnällisiä siirrännäisiä, kysyvät neuvoa lääkäriltään tai lääkinnällisen siirrännäisen valmistajalta, ennen kuin he käyttävät laitetta.

5. Ennen käyttöönottoa

Huomio!

Laite toimitetaan ilman ilmaajantelaa ja silppupus- sia. Laitetta saa käyttää ainoastaan alkuperäisten varusteiden kanssa. Tarkempia tietoja valinnaisvar- rusteiden tilaamisesta löydät käyttöohjeen lopus- sa olevasta kohdasta „7.4 Varaosatilaukset“.

Huomio!

Laite toimitetaan ilman akkuja ja ilman lataus- laitetta, ja sitä saa käyttää ainoastaan Power X- Change -sarjan litiumi-ioniakkujen kera!

Power X-Change -sarjan litiumi-ioniakut saa ladata vain Power X-Charger -latauslaitteella.

Varoitus!

Irrota aina turvapistoke ennen kuin teet laittee-seen säätöjä, korjaus-, huolto- tai puhdistustöitä.

Möyhennin toimitetaan purettuna osiin. Koko työntökaari tulee koota ja asentaa paikalleen ennen möyhentimen käyttöä.

Noudata käyttöohjetta kohta kohdalta ja katso ku-via, jotta kokoaminen sujuu helpommin.

Työntösangan pidikkeiden asennus (katso kuvia 5 ja 6)

• Ota pikakiinnitinvipu (kuva 5 / kohta 11) ja välilevy (kuva 5 / kohta 12) pois
• Työnnä työntösangan pidike (kuva 5/nro 5) kiinnitysruuvin päälle. Huomaa, että putken kaareuman (kuva 6 / kohta A) tulee olla ulkosivulla.
• Pane sitten välilevy takaisin paikalleen ja kiri-stä se pikakiinnitinvivulla.
  Molempiin työntösangan pidikkeisiin tulee säätää sama kallistuskulma!

Alemman työntösangan asennus (katso kuva 7)

• Alempi työntösanka (kuva 7/kohta 4) täytyy työntää työntösangan pidikkeen päälle.
• Liitä putket toisiinsa mukana toimitetuilla ruuveilla (kuva 7/nro 13), välilevyillä (kuva 7/nro 12) ja pikakiinnittimillä (kuva 7/nro 11).

Ylemmän työntösangan asennus (katso kuvia 8 - 10)

• Ylemmässä työntösangassa (kuva 8/kohta 3) on allekkain 2 reikää, joiden avulla on lisäksi sovittaa työntösangan korkeutta sopivammaksi.
• Aseta ylempi työntösanka (kuva 8/kohta 3) paikalleen niin, että ylemmän työntösangan reiät ovat kohdakkain alemman työntösangan reikien kanssa.
• Liitä putket toisiinsa mukana toimitetuilla ruuveilla (kuva 8/nro 13), välilevyillä (kuva 8/nro 12) ja pikakiinnittimillä (kuva 8/nro 11).
• Kiinnitä johto mukana toimitetuilla johdonpidikkeillä (kuva 9/nro 10) työntösangan putkiin niin, että poistoluukun aukeaminen ja sulkeutuminen on taattu (kuva 10 / kohta 10).
  Huolehdi siitä, että poistoluukku voidaan avata ja sulkea helposti!

Silppukorin (valinnaisvaruste) asennus (katso kuvia 11 – 14)

• Työnnä molemmat kehikon osat yhteen (kuva 11)
• Vedä silppukori metallikehikon päälle (kuva 12)
• Vedä kumiliuskat metallikehikon päälle (kuva 13)
• Ripusta silppukori pystyleikkaajaan siten, että nostat yhdellä kädellä poistoluukun (kuva 14 / nro 9) ylös, tartut toisella kädellä kahvasta silppupussiin ja ripustat sen ylhäältä paikalleen (kuva 14)

FIN

Vaara!

Silppukoria paikalleen ripustettaessa tulee moottorin olla sammutettu eikä terätela saa pyöriä.

Työntövarren korkeuden säätö (katso kuvaa 15)

Avaa pystyleikkaajan molemmilla sivuilla olevat pikakiinnitysvivut (kuva 15 / nro 11).

Työntövarren korkeuden saa säätää työn ajaksi asentoon 1 tai 2 (kuva 15). Vedä pikakiinnitysvipu jälleen tiukkaan. Molemmille puolille tulee säätää sama kallistuskulma.

Pystyleikkaussyvyyden säätö (katso kuvaa 16)

Pystyleikkaussyvyys säädetään säätömekanismin avulla. Vedä tätä varten vipua nuolen suuntaan (katso kuva 16) ja aseta se haluttuun asentoon (+3/-3/-6/-9). Tarkasta, että vipu napsahtaa oikein kiinni!

+3 = Ajo- / tai kuljetusasento +3
-3 = Pystyleikkaussyvyys -3 mm
-6 = Pystyleikkaussyvyys -6 mm
-9 = Pystyleikkaussyvyys -9 mm

Akun lataaminen (kuva 17/19)

Laite toimitetaan ilman akkuja ja ilman latauslaitetta!

1. Ota akkusarja laitteesta pois. Paina tätä varten lukituspainiketta (kuva 19/kohta C).
2. Tarkasta, että tyyppikilvessä annettu verkkojännite vastaa käytettävissä olevaa verkkojännitettä. Työnnä latauslaitteen (19) verkkopistoke pistorasiaan. Vihreä LED alkaa vilkkua.
3. Työnnä akku (18) latauslaitteeseen (19).
4. Kohdasta „Latauslaitteen näyttö“ löydät tau-lukon, josta selviävät latauslaitteen valodiodi-näytön merkitykset.
   Latauksen aikana akku saattaa lämmetä hieman. Tämä on kuitenkin normaalia.

Jos akkusarjan lataaminen ei onnistu, ole hyvä ja tarkasta,

• onko pistorasiassa verkkojännite
- ovatko latauskontaktit moitteettomasti yhteydessä latauslaitteeseen.

Jos akkusarjan lataaminen ei vieläkään onnistu, ole hyvä ja lähetä

- latauslaite

• sekä akkusarja

tekniseen asiakaspalveluumme.

Pyydämme ottamaan yhteyttä asiakaspalveluumme tai myyntipisteseen, josta laite on ostettu, saadaksesi ohjeet asianmukaista lähettämistä varten.

Huolehdi akkujen tai akkukäyttöisen laitteen lähettämisessä ja hävittämisessä siitä, että ne on pakattu erikseen muovipusseihin, jotta vältetään oikosulut ja tulipalo!

Jotta akkusarjan elinikä olisi mahdollisimman pitkä, tulee se aina ladata riittävän ajoissa. Tämä on joka tapauksessa tarpeen, kun huomaat laitteen tehon heikkenevän. Älä koskaan anna akkusarjan tyhjentyä täysin. Tästä seuraa akkusarjan vahingoittuminen!

Akun asennus (kuvat 18-19)

Avaa akkulokeron kansi (kuva 18 / nro 7) Työnnä sitten molemmat akut kantoihin kuten kuvassa 19 näytetään, kunnes akut napsahtavat kuultavasti paikalleen.

Viite!

Käytä ainoastaan akkuja, joiden lataustaso on sama, älä koskaan yhdistele puolityhjiä akkuja täysien akkujen kanssa. Lataa molemmat akut aina samanaikaisesti.

Akku, jonka lataustaso on alhaisempi, määrää laitteen käyttöajan keston. Ennen käyttöä molemmant akut tulee ladata täyteen.

Sulje akkulokeron kansi painamalla se kiinni ja huolehdi siitä, että se lukittuu kunnolla kiinni.

Akun tehonnäyttö (kuva 20)

Paina akun tehonnäytön katkaisinta (A). Akun tehonnäyttö (B) ilmoittaa akun lataustilan 3 LED:in avulla.

Kaikki 3 LED:iä palavat:

Akku on ladattu täyteen.

2 tai 1 LED(:iä) palaa:

Akussa on vielä riittävästi tehoa.

1 LED vilkkuu:

Akku on tyhjä, lataa akku uudelleen.

Kaikki LED:it vilkkuvat:

Akun lämpötila on liian alhainen. Ota akku pois laitteesta ja anna akun olla päivän verran huoneenlämmössä. Jos virhe esiintyy jälleen, niin akku on tyhjentynyt aivan täysin ja vahingoittunut. Ota akku pois laitteesta. Viallista akkua ei saa enää käyttää tai ladata.

FIN

6. Käyttö

Varo!

Pystyleikkaaja on varustettu turvakytkennällä luvattoman käytön estämiseksi. Työnnä turvapistoke (kuva 21 / nro 14) paikalleen välittömästi ennen pystyleikkaajan käyttöä ja ota turvapistoke pois jokaisen keskeytyksen ajaksi tai kun työ on suoritettu loppuun.

Pystyleikkaajan tahattoman käynnistämisen estämiseksi työntösankaan (kuva 22/nro 3) on asennettu käynnistyksenesto (kuva 22/nro 1), jota tulee painaa, ennen kuin kytkinvipua (kuva 22/nro 2) voidaan painaa. Laitteen käynnistysaika voi kestää muutaman sekunnin. Jos kytkinvipu päästetään irti, niin pystyleikkaaja sammuu. Toista tämä menettely muutaman kerran, jotta voit olla varma laitteesi moitteettomasta toiminnasta. Irrota aina turvapistoke ennen kuin teet laitteeseen säätöjä, korjaus-, huolto- tai puhdistustöitä. Varmista, ettei terätela pyöri enää.

Vaara!

Älä koskaan avaa poistoluukkua moottorin vielä käydessä. Pyörivä terätela saattaa aiheuttaa tapaturmia. Kiinnitä poistoluukku aina huolellisesti paikalleen. Se palautuu takaisin „kiinni“-asentoon vetojousen avulla! Ohjaustankojen määrittämä käyttäjän ja laitteen rungon välinen turvaetäisyys tulee aina säilyttää. Erityisen varovaisesti tulee toimia penkereillä ja rinteillä tapahtuvan pystyleikkauksen ja kulkusuunnan muutosten aikana. Huolehdi pitävästä asennosta, käytä luistamattomin, pitävin anturoin varustettuja jalkineita ja pitkälahkeisia housuja. Kuljeta pystyleikkaajaa aina rinteen poikkisuuntaan. Turvallisuussyistä ei pystyleikkaajaa saa käyttää rinteillä, joiden kaltevuus on yli 15°.

Ole erityisen varovainen liikuttaessasi pystyleikkaajaa taaksepäin tai vetäessäsi sitä, kompastumisvaara!

Ohjeita pystyleikkaajan oikeaa käyttöä varten

Suosittelemme pystyleikkauksen suorittamista osaksi päällekkäin asettuvin työvaihein.

Kuljeta pystyleikkaajaa mahdollisimman suoria ratoja pitkin, jotta syntyy siisti pystyleikkauskuva. Tällöin tulee näiden ratojen mennä aina muutaman senttimetrin verran päällekkäin, niin ettei jää käsittelemättömiä kaistaleita.

Mikäli käytät valinnaisvarusteena saatavaa silppupussia, niin se tulee tyhjentää aina heti kun pystyleikkauksen aikana ruohonjätteitä jää pinnalle.

Vaara! Ennen silppupussin poistamista tulee moottori sammuttaa ja odottaa, kunnes terä- tela on pysähtynyt!

Ota silppupussi pois siten, että nostat poistoluuk- kua yhdellä kädellä ja otat toisella kädellä silppu- pussin pois!

Pystyleikkaustiheys määräytyy periaatteellisesti ruohon kasvunopeuden ja maaperän kovuuden mukaan. Pidä pystyleikkaajan rungon alapuoli puhtaana ja poista multa- ja ruohokertymät ehdottomasti heti. Likakertymät vaikeuttavat käynnistystä ja vaikuttavat huonontavasti pystyleikkaustulokseen. Rinteissä tulee pystyleikkausreitti valita rinteen poikkisuuntaan. Sammuta moottori, ennen kuin teet mitään terätelan tarkastuksia.

Vaara!

Terätela pyörii moottorin sammuttamisen jälkeenkin vielä muutaman sekunnin ajan. Älä koskaan yritä pysäyttää terätelaa. Mikäli liikkuva terätela iskeytyy johonkin esineeseen, sammuta pystyleikkaaja ja odota, kunnes terätela on pysähtynyt kokonaan. Tarkasta sitten terätelan kunto. Jos se on vahingoittunut, se tulee vaihtaa uuteen (katso kohtaa 7.3).

Ohjeita oikeaan ilmaamiseen valinnaisvarus--teena saatavalla ilmaamistelalla.

Ilmaamisen työtapa on sama kuin pystyleikkauksessa.

Noudata siksi edellä annettuja työ- ja turvallisuusohjeita.

7. Puhdistus, huolto ja varaosatilaus

Vaara!

Irrota aina turvapistoke ennen kuin teet laittee-seen säätöjä, korjaus-, huolto- tai puhdistustöitä. Varmista, ettei terätela pyöri enää.

7.1 Puhdistus

• Pidä turvalaitteet, ilmaraot ja moottorin runko niin puhtaina pölystä ja liasta kuin suinkin mahdollista. Pyyhi laite puhtaalla rievulla tai puhalla lika pois paineilmalla käyttäen alhais-ta paineasetusta.
• Suosittelemme laitteen puhdistamista aina heti käytön jälkeen.
• Puhdista laite säännöllisin väliajoin kostealla rievulla käyttäen hieman saippuaa. Älä käytä puhdistusaineita tai liuotteita; ne saattavat

FIN

syövyttää laitteen muoviosia. Huolehdi siitä, ettei laitteen sisälle pääse vettä.

- Poista suojakupuun kertyneet jätteet harjalla.

7.2 Huolto

• Anna valtuutetun ammattihenkilön vaihtaa kulunut tai vahingoittunut terätela uuteen (katso osoite takuutodistuksesta).
• Huolehdi siitä, että kaikki kiinnitysvälineet (ruuvit, mutterit jne.) on aina kiristetty tiukkaan, niin että voit käyttää pystyleikkaajaa turvallisesti.
  Säilytä pystyleikkaaja kuivassa tilassa.
• Laitteen keston pidentämiseksi tulisi kaikki ruuviliitokset sekä pyörät ja akselit puhdistaa ja sitten öljytä.
• Pystyleikkaajan säännöllinen hoito takaa sen kestävyyden ja tehokkuuden, sekä lisäksi parantaa ja helpottaa nurmikkosi pystyleikkausta huomattavasti.
• Kasvukauden päätyttyä tee pystyleikkaajaasi yleistarkastus ja poista kaikki siihen kertyneet lianjätteet. Tarkasta pystyleikkaajan kunto ehdottomasti ennen joka kasvukauden alkua. Korjauksia tarvitessasi ota yhteyttä tekniseen asiakaspalveluumme (katso osoite takuutodistuksesta).

Vähemmän tilaa vievän säilytyksen vuoksi työntökaressa on P-asento (kuva 15). Tähän asentoon päästäksesi täytyy löysentää pikakiinnitysvipuja n. 3 kierroksen verran, koska pysäköintiasennossa lukitus on kireämmällä. Tässä asennossa voit työntää pystyleikkaajan nurkkaan niin, että se vie vähemmän tilaa (kuva 23).

Huolehdi palauttaessasi säätöä työasentoon siitä, että pikakiinnitysvipua kirstetään jälleen 3 kierrosta enemmän!

7.3 Telan vaihtaminen (katso kuvat 24-27)

Käytä ehdottomasti käsineitä!

Käytä ainoastaan alkuperäistä telaa, koska muussa tapauksessa laitteen toiminta ja turvallisuus saattavat heikentyä.

Vaihda möyhennystela tai ilmaajan tela seuraa- vasti:

Työnnä telan lukitus taakse.

Nosta telan tätä päätä ja vedä tela pois nuolen suuntaan (kuvat 25 + 26). Työnnä uusi tela päinvas-taiseen suuntaan jälleen voimansiirron nelikulmatapille. Paina sitten telan kiinnitys (kuva 27) alas.

Rasvaa voimansiirron nelikulmatappi aika ajoin, jotta telan vaihto on aina helppoa.

Jos terätela on epäsuotuisassa asennossa, niin ulompi terä saattaa olla lukkiutuneena kotelon taakse. Käännä tässä tapauksessa telaa puoli kierrosta eteenpäin!

7.4 Varaosatilaus:

Varaosia tilattaessa tulee antaa seuraavat tiedot:

- laitteen tyyppi

• laitteen tuotenumero
• laitteen tunnusnumero
• tarvittavan varaosan varaosanumero

Aktuellit hinnat ja muita tietoja löydät verkkosivustosta www.Einhell-Service.com

Varaterätelan tuotenro: 34.059.62

Varailmaajatelan tuotenro: 34.059.61

Valinnainen silppukori tuotenro: 34.059.60

8. Varastointi ja kuljetus

Varastointi

Säilytä laite ja sen varusteet valolta, kosteudelta ja pakkaselta suojatussa tilassa poissa lasten ulottuvilta. Paras säilytyslämpötila on 5 °C:n ja 30 °C:n välillä. Säilytä laite alkuperäispakkauksessaan.

Kuljetus

• Sammuta laite ja irrota turvapistoke ennen laitteen kuljettamista.
• Asenna kuljetuslaitteet, mikäli sellaiset kuulu-vat laitteeseen.
• Suojaa laitetta vaurioilta ja voimakkaalta tä- rinältä, jota esiintyy erityisesti ajoneuvoissa kuljetettaessa.
  • Varmista, ettei laite liiku paikaltaan tai kaadu.

9. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta vältetään kuljetusvauriot. Tämä pakkaus on raaka-ainetta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-ainekiertoon. Laite ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metallista ja muoveista. Toimita vialliset rakenneosat erikoisjätteiden hävitykseen. Tiedustele ohjeita alan ammattiliikkeestä tai kunnanhallitukselta!

FIN

10. Latauslaitteen näyttö

Näytön tila		Merkitys ja toimenpiteet
Punainen LED	Vihreä LED
Pois Vilkkuu	Käyttövalmiustila	Latauslaite on liitetty sähköverkoon ja valmis käyttöön, latauslaitteessa ei ole akkua
Palaa Pois	Lataaminen	Latauslaite lataa akun pikalatauksella. Vastaavat latausajat löytyvät suoraan latauslaitteesta.Viite! Todelliset latausajat voivat poiketa hieman annetuista latausajoista.Ne ovat riipüuvaiset akun jäljelläolevasta lataustehosta.
Pois Palaa	Akku on ladattu ja valmis käyttöön. (READY TO GO)Sen jälkeen latauslaite kytkeytyy hellävaraiselle lataukselle, kunnes akku on ladattu aivan täyteen.Jätä tätä varten akku vielä noin 15 minuutin ajaksi latauslaitteeseen.Toimenpide:Ota akku pois latauslaitteesta. Irrota latauslaite sähköverkosta.
Vilkkuu Pois	Sovitettu lataaminen	Latauslaite on siirtynyt hellävaraiseen lataustilaan.Tällöin akkua ladataan turvallisuussyistä hitaammin ja sen lataaminen ke-stää pitempään. Mahdollisia syitä ovat:-Akkua ei ole ladattu hyvin pitkään aikaan.-Akun lämpötila ei ole ihannealueella.Toimenpide:Odota, kunnes lataaminen on päättynyt, akkua voidaan tästä huolimatta ladata edelleen.
Vilkkuu Vilkkuu	Häiriö	Lataaminen ei ole mahdollista. Akussa on vika.Toimenpide:Viallista akkua ei saa enää ladata.Ota akku pois latauslaitteesta.
Palaa Palaa	Lämpötilahäiriö	Akku on liian kuuma (esim. suorassa auringonpaisteessa) tai liian kylmä (alle 0^ )Toimenpide:Ota akku pois ja säilytä sitä 1 päivän ajan huoneenlämmössä ( n. 20^ ).

FIN

11. Vianhakukaavio

Häiriö Mahdollinen syy Poisto
Moottori ei käynnisty	a) sisäiset liitännät irronneetb) käynnistyksenestossa vikac) pystyleikkaajan kotelo tukkiutunutd) turvapistoke ei ole paikallaane) akku ei ole oikein paikallaan	a)huoltokorjaamokorjaab) huoltokorjaamo korjaac) muuta tarvittaessa pystyleikkaussy-vyyttä, puhdista kotelo, jotta terätela pyörii vapaastid) pane turvapistoke paikalleen (ks. 6.)e) ota akku pois, pane uudelleen paikal-leen
Moottorin teho heikkenee	a) liian kova maaperäb) pystyleikkaajan kotelo tukkiutunutc) terä kulunut loppuun	a)korjaapystyleikkaussyvyysb) puhdista koteloc) vaihda terä uuteen
Epäsiisti työtulos a)	terät ovat kuluneet loppuunb) väärä pystyleikkaussyvyys	a) vaihda tela uuteenb) korjaa pystyleikkaussyvyys
Moottori käy, teräte-la ei pyöri	a) hammashihna revennyt a) huoltokorjaamo korjaa

Huomio! Moottorin suojaamiseksi se on varustettu lämpökatkaisimella, joka sammuttaa moot- torin ylikuormituksen sattuessa ja käynnistää sen automaattisesti uudelleen lyhyen jäähdy- tystauon jälkeen!

FIN

Koskee ainoastaan EU-maita

Älä heitä sähkötyökaluja kotitalousjätteisiin!

Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansalliseksi laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystävälliseen kierrätykseen.

Kierrätysvaihtoehto takaisinlähetykselle:

Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apuvälineitä, joissa ei ole sähköosia.

Pyydämme huolehtimaan hävitettäessä siitä, että akut ja valaisuvälineet (esim. hehkulamppu) otetaan laitteesta pois.

Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopointi tai muu monistaminen on sallittu ainoastaan Einhell Germany AG:n nimenomaisella luvalla.

Oikeus teknisiin muutoksiin pidätetään

FIN

Asiakaspalvelutiedot

Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kumppaneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalvelut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.

Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina.

Laji Esimerkki
Kuluvat osat* Kiilahihna, tela, akku
Käyttömateriaali / käyttöosat*
Puuttuvat osat

* ei välttämättä kuulu toimitukseen!

Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www.Einhell-Service.com. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysymyksiin:

• Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?
  Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?
• Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)?
  Kuvaa tätä toimintavirhettä.

FIN

Takuutodistus

Arvoisa asiakas,

tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakaspalvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Selvitämme asian mielellämme myös puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittämistä koskevat seuraavat määräykset:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä tuotetta sen enempää pienteollisessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritus-vaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uu-della.

Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsityöläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrattavissa oleva rasitus.

1. Antamamme takuu ei kata näitä vaurioita:

- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asiantuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä väärään verkkojännitteeseen tai virtalajiiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta. - laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä (esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käytöstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot). - laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta tai muuten tavallisesta kulumisesta.

1. Takuuajan kesto on 24 kuukautta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää ennen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uudelleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

2. Viallista laitetta koskevat takuuvateet tulee esittää osoitteella: www.Einhell-Service.com. Pidä uuden laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai typpikilpeä meille lähetettyjen laitteiden osalta takuuvateet on suljettu pois, koska mahdollisuudet laitteen tunnistamiseen puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite viipymättä.

Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite teknisen asiakaspalvelumme osoitteeseen.

Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viitttaamme tämän takuun rajoituksiin, jotka on selostettu tämän käyttöohjeen asiakaspalvelutiedoissa.

SLO

Nevarnost!

Lükake völli lukustus taha.

Teravölli ebasobiva asendi korral vöib välimine tera korpusel blokeeruda. Sel juhul keerake völli poole pöörde vörra edasi!

7.4 Varuosade tellimine
