GP-CM 36/41 Li - Sähköruohonleikkuri EINHELL - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton ruohonleikkuri
Merkki	Einhell
Malli	GP-CM 36/41 Li
Jännite	36 V DC (2 × 18 V Power X-Change)
Leikkuuleveys	41 cm
Leikkuukorkeus	25–75 mm, säädettävä 6-portaisesti
Keräyssäiliön tilavuus	50 litraa
Moottorin pyörimisnopeus	3400 kierr/min
Paino	16,4 kg
Äänenpainetaso L_PA	82,2 dB(A)
Tärinä ohjaustangossa	3,432 m/s² (K=1,5 m/s²)
Suojausluokka	IPX1
Leikkuujärjestelmä	Pyörivä terä
Virransyöttö	Li-Ion-akku (ei sisälly)
Leikkuukorkeuden säätö	Keskitetty, 6 asentoa
Täyttötason ilmaisin	Kyllä, keräyssäiliössä
Ohjaustanko	Taitettava, korkeussäädettävä 3-portaisesti
Kuljetuskahva	Kyllä
Turvallisuus	Käynnistyslukko, automaattinen pysäytys vivun vapautuessa
Huolto	Manuaalinen puhdistus, älä käytä juoksevaa vettä
Kulutusosat	Terä (viite 34.054.54), akut, hiiliharjat
Takuu	24 kuukautta

Usein kysytyt kysymykset - GP-CM 36/41 Li EINHELL

Mitä akkua käytetään GP-CM 36/41 Li -ruohonleikkurissa?

Leikkuri toimii kahdella Li-Ion-akulla Power X-Change-sarjasta (kumpikin 18 V). Niitä ei toimiteta. Käytä yksinomaan Power X-Change -akkuja ja lataa ne Power-X-laturilla.

Miten leikkuukorkeus säädetään?

Pysäytä moottori ja irrota turvatulppa. Paina säätövipu ulospäin, aseta se haluttuun korkeuteen (25–75 mm 6 portaa), ja vapauta se lukitaksesi.

Miten ohjaustanko asennetaan?

Kiinnitä ohjaustanko säätöhammastukseen pikakiristysruuveilla. Taivuta pikakiristysvipuja säätääksesi kallistuksen 3 tasolla. Varmista, että molemmat puolet ovat samassa asennossa.

Miten tiedän, onko keräyssäiliö täynnä?

Säiliössä on täyttötason ilmaisin (kuva 9). Käytön aikana luukku on auki ilmavirran takia. Jos se sulkeutuu, säiliö on täynnä ja se on tyhjennettävä.

Mitä tehdä, jos leikkuri ei käynnisty?

Tarkista kosketintulppa, akkujen lataustila ja ohjaustangon ja kiinnityksen väliset koskettimet (kuva 3). Varmista, ettei terä ole jumissa ja että kotelo on puhdas. Katso virheidenetsintäsuunnitelma käyttöohjeesta.

Miten leikkuri puhdistetaan?

Irrota turvatulppa ja akut. Puhdista kostealla liinalla ja pienellä määrällä saippuaa. Älä koskaan käytä juoksevaa vettä tai painepesuria. Harjaa alapuoli ja kotelo.

Milloin terä vaihdetaan?

Vaihda terä, jos se on tylsistynyt, vaurioitunut tai jos leikkuri tärisee epänormaalisti. Käytä alkuperäistä terää (viite 34.054.54). Kiristysmomentin tulee olla noin 25 Nm.

Mikä on keräyssäiliön tilavuus?

Keräyssäiliön tilavuus on 50 litraa.

Voiko leikkuria käyttää rinteissä?

Kyllä, mutta leikkaa aina kohtisuoraan rinteeseen nähden, älä koskaan rinteen suuntaisesti. Rinne ei saa ylittää 15° turvallisuussyistä.

Miten akkujen käyttöaikaa optimoidaan?

Käytä kahta samalla lataustasolla olevaa akkua, leikkaa korkeammalla leikkuukorkeudella, vähennä nopeutta ja leikkaa useammin. Vältä tiheitä käynnistyksiä. Jos käyttöaika on riittämätön, valitse suuremman kapasiteetin (Ah) akut.

KÄYTTÖOHJE GP-CM 36/41 Li EINHELL

FIN Alkuperäiskayttoohje Akkukaytöinen ruohonleikkuri

13

Laitteita kaytettäessä tulee noudattaa tiettyjā turvallisuusvarotoimia tapaturmien ja vaurioiden valttamiseksi. Lue sen vuoksi tämä kaytöohje /amma turvallusuismääraykset huolellisesti lapi. Sälytä ne hyvin, jotta niissä olevat tiedot ovat myochemminkin milloin vain kaytettavissasi. Jos luovutat laitteen muilne henkilöille, ole hyva ja anna heille myos tämä kaytöohje /amma turvallusuismääraykset laitteen mukana. Emme ota mitaan vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän kaytöohjeen tai turvallisuusohjeiden noudattamisen laiminlyonnista.

Käytetyjen merkkien selitys (katso kuva 17)

1. "Varoitus - Tapaturmavaaran vahentamiseksi lue kayttoohje"
2. Pysy etaall!
3. Varo! - Teravat leikkurit - Vedā turvapistoke pois ennen kunnossapitotoimia. Leikkurīntār ā pyōrivāt vielā moottorin sammuttamisen jälkeenkin!
4. Suojaa Iaitetta sateelta ja kosteudelta
5. Taattu aen tenhotaso

1. Turvallisuusmaaaykset

Laitetta koskevat turvallisuusmaaraykset loydat oheistetusta vihkosesta.

Varoitus!

Lue kaikki turvallisuusmaaraykset, oheje, kuvat ja tekniset erittelyt, joilla tama sahkotyokalu on varustetu. Jo seuraavia ohejita e i noudata, saattaa tasti aiheutua sahkokuja, tulipalocha ja/tai vaikita vammoja.

Sälytä kaikki turvallisuusmaäräykset ja ohejt myohempää tarvetta varten.

Lapset eivat saa käyttaa tata laitetta. Lapset eivat saa suorittaa puhdistus- tai huoltotoimia. Tata laitetta saavat henkilöt, joiden fyysiset, aistiperäiset tai henkiset kyvyt ovat rajoitetut tai joilla eie tarvittavaa kokemusta ja tiétoutta, käyttaa ainoastaan valvotuina taiJos heita on opastetu kayttamän laitetta turvallisesti ja he ymmartavat sen käytostä aiheutuvat vaarat. Lapset eivat saa leikkiä laitteella.

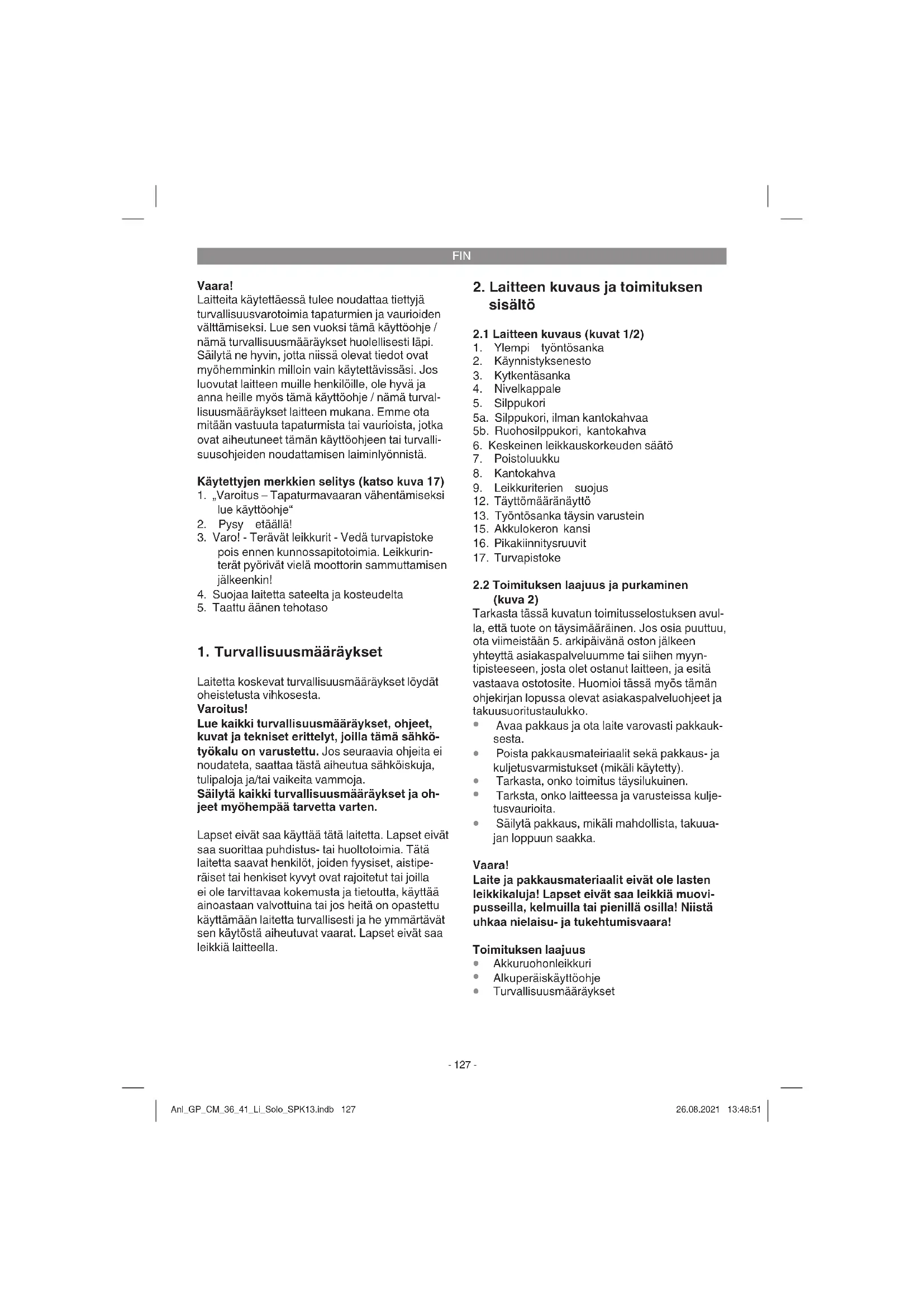

2. Laitteen kuvaus ja toimituksen sisälto

2.1 Laitteen kuvaus (kuvat 1/2)

1. Ylempi tyontosanka
2. Kaynnistyksenesto
3. Kytkentasanka
4. Nivelkappale
5. Silppukori
   5a. Silppukori, ilman kantokahvaa
   5b. Ruohosilppukori, kantokahva
6. Keskeinen leikkuskorkeuden saatö
7. Poistoluukku
8. Kantokahva
9. Leikkuriterien suojus
10. Täytömaaränytto
11. Tyontosanka taksin varustein
12. Akkulokeron kansi
13. Pikakiinnitysruuvit
14. Turvapistoke

2.2 Toimituksen laajuus ja purkaminen (kuva 2)

Tarkasta tassau kuvatun toimitusselostuksen avulla, etta tuote on taysimarairen. Jos osia puuttuu, ota vilmestaan 5. arkipalvana oston jalkeen yhteytta asiakaspalvelumme tai sihen myntytipisteeseen, josta olet ostanut laitteen, ja esita vastaava ostotosite. Huomioi tassmyos taman ohjekirjan lopussa olevat asiakaspalveluohjeet ja takuusuoritustaulukko.

• Avaa pakkaus ja ota laite varovasti pakkauke sesta.
• Poista pakkaismateiriaalit seksa pakkaus- ja kuljetusvarmistukset (mikali kaytety).
  Tarkasta, onko toimitus taysilukuinen.
  Tarksta, onko laitteessa ja varusteissa kuljetusvaurioita.
  Säilytä pakkaus, mikäi mahdollista, takuaajan loppuun saakka.

Vaara!

Laite ja pakkausmaterialiaalit eivat ole lasten leikkikaluja! Lapset eivat saa leikkä muovipusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisu- ja tukehtumisvaara!

Toimituksen laajuus

• Akkuruohonleikkuri
  Alkuperäiskayttoohje
  Turvallisuusmaaraykset

FIN

3. Määräysten mukainen käytö

Ruohonleikkuri on tarkoitettyisen kayttoon kot- ja harrastuspuutarhassa.

Yksityseen koti- ja puutarhakayttoon kuuluviksi katsotaan sellaiset ruohonleikkurit, joiden vuosittainen kayttotuntimaaar e yienss yilta 50 tuntia ja joita kaytetaan etusijassa ruho- ja nurmikoalueiden hoitoon, mutta e iyleisillpuisto-tai torialueilla, urheilukentilla tai maa- ja metsataloudessa.

Huomio! Kayttajän ruumillisen vaarannuksen vuoksi ruohonleikkuria e saa kayttä pensaikkojen, pensasaitoen ja koristepensaiden leikkaamiseen katloistutusteni tai parvekekukkalaatikoiden ronsykasvien tai ruohon leikkaamiseen tai pientamiseen, jalkakaytavien puhdistamseen (roskien imuun) tai silppurina puiden tai pensasaitoen leikkausjatteiden pientamiseen. Ruohonleikkuria e myoskään saa kayttä moottorikuokkana tai maankohoumien tasoittamseen, kuten esim. myränkasoen levittamseen.

Turvallisuussyistruohonleikkuria eiaa kayttta minkaanlaisten muiden tyokalujen tai tyokalujen kayttolaitteena, paitsi jos valmistaja on nimenomaisesti sallnut taman.

Konetta saa kayttä ainoastaan sille märättyn tarkoitukseen. Kaikkinainen tämän yllittä kaytö ei ole märäysten mukiaista. Kaikista tasti aiheutuvista vahingoista tai loukkaantumisista on vastuusa laitteen omistaja/kayttäja eika suinkaan sen valmistaja.

Ole hyvá ja ota huomion, etta laitteamme ei ole suunniteit lu yalmistetu kaytettaväksi pienteolliusus- tai teollisuustarkoituksiin. Emme siksi ota mitaan vastuuta vauroiaosta, jos laitetta kaytetaan pienteolliusu-, käsityolais- tai teollusuystöpaikoilla tai naihin verrattavissa olevisa toimissa.

4. Tekniset tiedot

Jannite 36Vtasavirta

Moottorin kierrosluku: 3400 min

Suojalaji: IPX1

Suojaluokka: III

Paino: 16,4kg

Leikkausleveys: 41 cm

Silppukorin tilavuus: 50 litraa

Mittasepatarkkuus K. 3dB(A)

Mitattu aen tehotaso LwA: 94,0dB(A)

Mittasepatarkkuu K. 2,01 dB(A)

Taattuaaen tehotaso LvA: 96dB(A)

Tärina varressa a: 3,432 m/s²

Mittasepatakkuus K: 1,5 m/s

Leikkauskorkeuden saat: .25-75 mm; 6 asentoa

Huomio!

Laite toimitetaan ilman akkuja ja latauslaitetta ja sitaaaayttaa ainoastaan Power X-Change -sarjan litiumi-ioniakkujen kera!

Power X-Change -sarjan litiumi-ioniakut saa lada-ta vain Power X-Charger -latauslaitteella.

Melunpäästöt ja tärinaarvot on mitattu standarden EN ISO 3744:1995, EN ISO 11201:1996 ja EN ISO 20643:2008 mukaisesti.

Rajoita melunpäästöt ja tärinä mahdollisimman vahäisiki!

Käytä ainoastaan moitteettomia laitteita.
Huolla ja puhdista laite saannollisesti.
Sovita työskentelytapasi laiteen mukaiseksi.
Alayikuormita laitetta.
Tarkastuta laite aina tarvittaessa.
- Sammuta laite, kun sitä ei käytetä.
Käytäsuojakäsiniteita.

Jäämäriskit

Silloinkin, kun käytät tatā sähkötyokalua maäräysten mukaisesti, jää jäljelle joitain riskejä. Tämän sähkötyokalun rakenteesta ja mallista riippuen saattaa esiinty seuraavia vaaroja:

1. keuhkovauroiota, ellei kayteta sopivaa poly-suojanaamaria.
2. kuulovauroiota, ellei kayteta soveliaita kuulosuojaimia.

Varoitus!

Tämlaite kehittaa kayton aikana sahkomagneettisen kentan. Täm kentta saattaatiyiss olosuheissa vaikuttaa aktiiviin tai passiivisin laakinnallisiin siirrannaisin. Vakavien tai kuolemaan johtaven vammojen valttamiseksi suosittelemme, etta henkilot, joilla on laakinnallisi siirrannaisia, kysvat neuvoa laakäriltaan tai laakinnallisen siirrannaisen valmistajalta, ennen kuin he kayttavat laitetta.

FIN

5. Ennen kayttoönottoa

Ruohonleikkuri toimitetaan vain osittain koottuna. Tyontokaari ja silppusakki tulee koota ja asentaen ennren ruohonleikkurin kayttöa. Noudata kayttöohjetta askel askeelela tja kokoa laite kuten kuvissa on naytetyt.

Viite! Tarvittavat asennusosat (ruuvit, johdon-pitimet jne.) tai toimintaosat (esim. pistokkeet, avaimet jne.) saattavat ola pakattuna pakkauksen tukiosin tai itse laitteseen.

Varren saadon oikeanpuoleisessa hammadukssessa on 3 kontaktia (kuva 3/kohta D), samoin oikeanpuoleisessa tyontosangassa (kuva 3/kohta E). Kontakteja tarvitaan moottorin ja kytkentavivun sahkolilitaan.

Jotta välteetaan kontaktikatkot ji niistä aiheutuvat
moottorin sammumiset
ruhonleikkuun aikana, tulee huolehtia siita, etta
varren saadössa ja tyontösangassa
olevat koskettimet ovat tiukasti yhdessa. Tarvitta
essa käannä oikealla sivulla olevaa
pikakinnitysvipua hiam myotapäivaan kokoon
taittamisen jälkeen.

Työntösangan asennus

Käytä pikakiinnityruuveja (kuva 2/nro 16), kun kiinniät työntösangan (kuva 2/nro 13) varren saadön hammadukseen. Kierra tarvittaessa kutakin pikakiinnityruuvi kierteissän taaksepän niin pitkalle, että pikalitinvipu (kuva 4/nro 16a) voidaan sitten vijla kaantaa taakse.

Käntämälä molemmat pikaliitinvut (kuva 5/ nro 16a) auki voit saatäkoko varren kallistuskulman 3-vaiheisesti (kuva 5). Vain namalokme asentoa ovat mahdollisia. Huolehdi siita,ettaat to tehdän molemmin puolin samaan asentoen. Tyontosanka kiinnitty jalleen paikalleen kaantamälä molemmat pikaliitinvut jalleen kiinn.

Käntämllä molemmat ylemmat pikaliittimet (kuva 6/ nro 16a) auki voit saataa ylemman tyontosangan kallistuskulman 3-vaireisesti (kuva 6a). Huolehdi siita, etta saat to tehd aan molemmin puolin samaan asentoon. Tyontosanka kiinnittyu paikalleen kaantamllä molemmat pikaliittimet jalleen kiinn.

Silppukorin asennus

Paina lopuksi kantokahva (kuva 7/nro 5b) silppurin kotelon ylaoaan. Tarkkaile asentaessasi, etta kotelon osat napshtavat kuultavasti yhteen.

Silppukoria paikalleen ripustettaessa tulee mootorin olla sammutetu eikä leikkaustera saa pyörä. Nosta poistoluukkua (kuva 8/nro 7) yhdellä källella. Pida toisella källella silppukoria kahvasta ja ripusta se ylhaälta paikalleen.

Silpunkeräyslaitteen taytömaärnan nayttö

Silppukori on varustetu tayttomärän naytolla (kuva 9/nro 12). Ruohonleikkurin kayton aikana syntyvä ilmavirta aava nayttolapän. Jos lappä sulkeutu leikkaamisen aikana, niin silppukori on taynnä ja se tayty tyhjentaa. Pida lapan alapuoellø olevat reiat ainpuhtaina ja lapäisevinä, jotta tayttomärän nayttö voi toimia moitteettomasti.

Leikkuukorkeuden saatohuomio!

Leikkuukorkeuden saadön saa tehdä vain kun moottori on pysaytety ja turvapistoke vedetty pois.

Leikkuukorkeuden saatö tulee suorittaa seuraa-vasti (katso kuva 11):

1. Paina vipu (7) ulospain.
2. Säädävipu (7) haluttuun leikkukorkeuteen.
3. Päästa vipu (7) irti ja tarkasta, etta se on lukitunut tukevasti paikalleen.

Leikkuukorkeuden lukeminen

Leikkuukorkeuden voi saataa 6 eri asemaan 25 ja 75mm valillaa sen voi lukea steikosta.

Ennen kuin aloitat ruohonleikkuun, tarkasta, onko tera tylstynyt tai sen kiinnityslaitteet vahingoittuneet. Vailha tylsat ja/tai vahingoittuneet leikkausvalineet uusiin, jotta niista ei aiheudu epatasapainottumista. Sammuta mootori tata tarkastusta varten ja irrota verkkopisteke.

Akun lataaminen (kuva 12)

1. Ota akkusarja laitteesta pois. Tata varten paina lukituspainiketta (kuva 13/kohta C).
2. Tarkasta, etta typpikilvessä annettu verkkojänne vastaa kaytettavissä olevaa verkkojänitetta. Tyonnà latauslaiteen verkkopistoke pistorasiaan. Vihrea LED alkaa vilkua.
3. Työnnä akku tai akut latauslaitteseen.
4. Kohdasta, Latauslaitteen nayttö' lyydat taulukon, josta selviavat latauslaiteen LED-nayton merkityket.

Latauksen aikana akku saattaa lammetä hieman.
Tämä on kuitenkin normalaia.

FIN

Jos akkusarjan lataaminen ei onnistu, ole hyva ja tarkasta,

onko pistorasiassa verkkojannite
- ovatko latauskontaktit moitteettomasti yhtey-dessä latauslaitteseen.

Jos akkusarjan lataaminen ei vielakään onnistu, pyydämme toimittamaan

latauslaitteen
- sekäakkusarjan

tekniseen asiakspalvelumme.

Pyydämme ottamaan yhteyttä asiakspalveluumme tai myntypisteeseen, josta laite on ostetu, saadaksesi ohjeet asianmukaista lahettämista varten.

Huolehdi akkujen tai akkukaytöisen laitteen lahettämisessa ja havittamisessaa sita,ettane on pakatu erikseen muovipusseihin, jotta valtetaan oikosulut ja tulipalo!

Jotta alkusarjan elinikä olisi mahdollisimman pitka, tuee se aina ladata riittavan ajoissa. Tämä on joka tapaukssaa tarpeen, kun huomaat laitteen tehon heikkenevän. Alä koskaan anna alkusarjan tyhjentyä taysin. Tastā seuraa alkusarjan vahingoittuminen!

Akun tehonnäytö (kuva 13)

Paina akun tehonnytön katkaisinta (kohta A).

Akun tehonnäytö (kohta B) ilmoittaa akun la-taustilan 3 LED:in avulla.

Kaikki 3 LED:ä palavat:

Akku on ladattu tayteen.

2 tai 1 LED(iä) palaa:

Akussa on vielä riittävasti tehoa.

1 LED vilkkuu:

Akku on tyhjä, lataa akku uudelleen.

Kaikki LED:it vilkuvat:

Akun lamptola on lian alhainen. Ota akku pois laitteesta ja anna akun olla paivan verran huoneenlammossa. Jos virhe esiintyy jalleen, niin akku on tyhjentnyt aivan taysin ja vahingoittunut. Ota akku pois laitteesta. Vialista akka ei saa ena kayttaa tai ladata.

Akun asennus (kuva 14)

Avaa akkulokeron kansi. Tyonna sitten molemmat akut kantoihin, kuten kuvassa 14 naytetaan.

Viite!

Käytä vain akkuja, joiden lataustaso on sama, ala koskaan yhdistele täyteenladattuja ja puolityhjä akkuja keskenään. Lataa molemmat akut aina samanaikaisesti.

Se akku,jonka lataustaso on alhaisempi, mä-rittaa laitteen käyttoajan. Ennen käyttoa taytyy molemmat akut ladata tayteen. Sulje akkulokeron kansi kaantamalla kansi kiinni.

6. Kaytto

Varo!

Ruohonleikkuri on varustetu turvakytkennä luvattoman kayton estamiseksi. Pane turvapistoke (kuva 15/kohta 17) paikalleen valitomasti ennen ruohonleikkurin kaytöönotto ja ota se jäleen pois aina kun keskeytat tai lopetat tyosi.

Huomio!

Tahattoman kayninstymisen ehkaisemiseksi on ruhonleikkuri varustetu kaynystyksenestolla (kuva 1/nro 2), jota tulee painaa, ennen kuin voit painaa katkaisinsankaa (kuva 1/nro 3). Jos katkaisinsanka paastetaan irti, niin ruhonleikkuri sammu. Kayninstyaika saattaa kestaa mutaman sekunnin. Toista tam menetely mututan kerran, jotta voit olla varma laitteesi moitteptomasta toiminassa. Ennen kuin suoritat laitteelle korjaus-tai huoltotoimia, tulee sinun varmistaa, etta tera ei pyori ja etta turvapistoke on irrotetu.

Varoitus! Alä koskaan avaa poistoluukkua silppukoria tyhjentaessä, jos moottori käy vii. La. Pyorivä terä saattaa aiheuttaa tapaturmia. Kiinnitä poistoluukku ja silppukori aina huolellisi paikalleen. Sammuta moottori, ennen kuin otat ne pois.

Ohjaustankojen märittäm käytäjan ja terarun-gon valinen turvaëisys tulea aina saïyttä. Erityisen varovaisesti tulee toimia penkereillä ja rinteillä tapahtuvan leikkuun ja kulkusuunnan muutosten aikana. Huolehdi pitavästa asennosta, käytä luistamattomin, pitävin anturoin varustettuja jalkineita ja pitkalahkeisia housuja.

Leikkaa ruho aina rinteen poikkisuuntaan. Turvallisuussyistä ei ruohonleikkuria saa kayttä rinteillä, joiden kaltevuus on yli 15^

FIN

Ole erityisen varovainen likuttaessasi ruhonleikkuria taaksepain tai vetäessasi sitä. Kompastumisvaara!

Ohjeita oikeaa leikkuuta varten

Suosittelemme leikkaamista limittain asettuvin tyovaihein.

Leikkaa vain teravilla, hyväkuntoisilla terillä, jotta ruohonkorret eivat rispaannu ja ruho kellastu. Kuljeta ruohonleikkuria mahdollisimman suoria ratoja pitkin, jotta syntyy siistleilekkukuva. Tällöin tuleen naiden ratojen mennä aina mutaman senttimetr verran päälekkäin, niin ettei jää käsittelemattömi kaistaleita.

Akun käyttojan kesto, ja siten yhdfella akkulatauksella mahdollinen pinta-alateho neliometreinä, on suurimmaksi osaksi riippuvainen nurmikon ominaisuksista (esim. theys, kosteus, pituus, leikkauskorkeus...) sekä leikkausnopeudesta (askeltihydesta). Pinta-alatehon yksilollseen sovittamisen suositellaan ruohon leikkaamista useammin, suuremmalla leikkauskorkeudella ja solveliaa nopeudella. Laitteen usein toistuva käynnysts ja sammutus leikkuun aikana vahentää myos pinta-alatehoa. Mikäli akun kestoika (pinta-alateho) ei ylläolevista toimista huolimatta ole tydyttäva, niin apua voidaan saada akista, joiden kapasiteetti (Ah) on suurempi.

Se, miten usein ruho taytyy leikata, rippuu periaatteellisesti sen kasvunopeudesta. Paakasyuikana (touko-kesakuussa) kahdesti vikkossa, muuten kerran vikkossa. Leikkauskorkeuden tulee olla 4 - 6 cm ja kasvun seuraavaan leikkuuseen mennessa 4 - 5 cm. Jos ruho on paassyt kasvamaan pitemmaksi, ala tee sita virhetta, etta leikkaat sen hi tevalliseen korkeuteen. Se vahingoittaa ruhoa. Alä koskaan leikkaa pois enempää kuin puolet ruhon korkeudesta.

Pida leikkurin rungon alapuoli puhtaana ja poista ruohokertymat ehdottomasti heti. Kertymat vaieuttavat kaynnistamsta, honontavat leikkuluataja hairitsevat ruohosilpun poistumista. Rinteissa leikkuuradat tulee valita rintoen poikkisuntaan. Ruohonleikkurin alasluistamisen voia estaa liukuttamalla sita viostosti ylospain. Valitse leikkauskorkeus aina ruohon pituuden mukaan. Leikkaa ruoho useammassa vaiheessa, niin etta ruho lyhene Korkeintaan 4 cm kerrallaan.

Sammuta moottori, ennen kuin tarkastat terän kunnon. Ota huomioon, etta terä pyörii edelleen vië μuutaman sekunnin ajan moottorin sam-

muttamisen jäikeenkin. Äla koskaan yritä pysayttä terä. Tarkasta saannollisin valiajoin, onko terä tukevasti kiinn, hyvässä kunnossa ja hyvin teroitettu. Jos nain ei ole, teroita se tai vailda tilalle uusi. Mikäli liikkuva terä iskeytyj ohokonnin esineeseen, sammuta ruohonleikkuri ja odota, kunnes terä on pysahtymyt kokonaan. Tarkasta sitten terän ja teränpidikkeen kunto. Jos ne ovat vahingoittuneet, tätyt ne vaihtaa uuteen.

Kun leikkaamisen aikana maahan jäa ruohonjäteita, taytyt sillpukori tyhjentaa. Huomio! Ennen silppukorin pisottamista tulee moottori sammuttaa ja odottaa, kunnes leikkuritera on pysahtynyt.

Ota silppukori pois siten, etta nostat poistoluukka yhdella kadella ja otat silppukorin toisella kadella kantokahvasta pitaen pois. Turvallisu maarayksen mukaisesti poistoluukku putoa kiinn, kun silppukori otetaan pois, ja sulkee nain takana olevan poistoaukon. Jos aukoon jä taliöin rippumaan ruhonjattei, on moottorin helppomman kaynnistymisen vuksi suositeltavaa vetäruhonleikkuria n. 1 m taaksepän.

Alä poista leikkausjätteita leikkurin rungosta tai tyokalista kasin tai jaloin, vaan aina sopivia apuvalineita kayttaen, esim. harjalla tai kasiharjalla.

Jotta silpun keraäminen onnistuu hyvin, taytyt sillppukori puhdistaa sisälta kayton jälkeen.

Ripusta silppukori paikalleen vain kun moottori on sammutetu ja tera pysahdyksissä.

Nosta poistoluukkua yhddella kaddella, pitele silppukoria toisella kaddella kahvasta ja ripusta se yhlalta paikalleen.

7. Puhdistus, huolto ja varaosatilaus

Vaara!

Vedä ennen kaikkia puhistustöitä turvapistoke irti (kuva 15). Vedä akut pois.

7.1 Puhdistus

• Pida suojalaitteet, ilmaraot ja moottorin kotelo niin puhtaina polysta ja liasta kuin suinki mahdollista. Pyyhi laite puhtaalla rievulla tai puhala se puhtaaksi vahapaineisella paineilmalla.
• Ruohonleikkuria ei saa puhdistaa juoksevallā vedellä, eikā varsinkaan painepesurilla.
  Suosittelemme laitteen puhdistamista heti joka kayton jalkeen.

FIN

• Puhdista laite saannollisin valiaijoin kayttäen kosteaariepua ja vahan saippuaa. Ala kayta sellaisia puhdistusainita tai liuotteita, jotka saattavat syovyttaa laitteen muoviosia. Huolehidi siita, ettei laitteen sisapuolelle paase vetta.
• Puhdista ruohonleikkuri harjalla tai rievulla, mikali mahdollista.

7.2 Huolto

Valtuutetun ammattiasentajan tulee vaihtaa kuluneet tai vahingoittuneet erat, teranktimet ja terapultit sarjoittain uusiin, jotta keskipakovoomien tasaus pysyy ennallaan.
Huolehdi siita, etta kaikki kiinritysvalineet (ruuvit, mutterit jne.) on aina kiristetty tiukkaan, niin etta voit kaytttaa ruohonleikkuria turvallisesti.
Tarkasta usein, onko silpunkeräyslaitteessa nakyviä kulemia.
Vaihda kuluneet tai vahingoittuneet osat uusiin.
Laitteen keston pidentamiseksi tulisi kaikkiruuvilitokset sekä pyorät ja akselit puhdistaa ja sitten oljytä.
- Ruohonleikkurin saannollinen hoito takaa sen kestavydyen ja tehokkuuden, sekä lisaksi parantaa ja helpttaa nurmikkosi leikkaamista huomattavasti.
Eniten kulumiselle altistuva osa on leikkukuterä. Tarkasta terän kunto ja kiinnityssaannollisin valiajoin. Jos terā on kulunut, se tāytyy vaithaa heti uuteen tai teroiittaa. Josruohonleikkurissa ilmenene kayton aikana liialista tärinā, niin se tarkoittaa, etta teräe ioletasapainotetu oikein tai etta se on vaantnyt toytaisyn vuoksi. Tassa tapauksessa se tāytyy korjatai tai vaihtaa uuteen.
Laitteen sisallä ei ole muita huoltoa tarvitsevia osia.

7.3 Terän vaihto

Turvallisuussyistä suosittelemme, etta annat teran vaithamisen valtuutetun ammattihenkilon suoritettavaksi. Varo! Kayta tyokasineit! Kayta ainoastaan alkuperista teraa, koska muussa tapauksss laitteen toimintaa ja turvallisuutta ei enaaa voi taata.

Vaihda tera seuraavasti:

1. Irrota kiinnitsruuvi SW13 (katso kuva 16/1).
2. Ota terä pois ja pane uusi terä sen tilalle.
3. Uutta teraa asentaessasi ole hyva ja huolehdi teran oikeasta asennussuunnasta. Teran tuulisiivekkeitten tulee ulottua moottorintilaan

saakka (katso kuva 16). Kiinnitintappien tulee sopia terassä oleviin stanssausreikiin.

1. Sen jälkeen kiristä kinnitysruvi jälleen tiukkaan yleisavaimella (katso kuva 16/2). Kiristysmomentin tulisi olla n. 25 Nm.

Kasvukaufen paatytya tee ruohonleikkuriisi yleistarkastus ja poista kaikksi sihien kertyneet lianjatteet. Tarkasta teran kunto ehottomasti ennen joka kasvukaufen alkua. Kaanny korjausten vu-oksiteknisen asiakaspalvelumme puoleen. Kayta ainoastaan alkuperaisi varaosia.

7.4 Varaosatilaus:

Varaosia tilatessasi anna seuraavat tiedot:

Laitteentyppi
Laitteentuotenumero
Laitteentunnusnummer
- Tarvittavan varaosan varaosanumero.

Ajankohtaiset hinnat ja muut tiedot loydat osoitesta www.Einhell-Service.com

Varaosatera tuotenumoero: 34.054.54

8. Varastointi ja kuljetus

Vedä akut pois laitteesta.

Varastointi

Säilytä laite ja sen varusteet valolta, kosteudelta ja pakkaselta suojatussa tilassa poissa lasten ulottuvilta. Paras säilytyslampötila on 5^:n ja 30^:n valillä. Säilytä laite alkuperäispakkaukssaaan.

Kuljetus

• Sammuta laite ja erota se virransyötosta ennen kuin kuljetat sitä.
  Käytä kuljetussuojuksia, jos sellaiset on.
• Suojaa laitetta vauroilta ja voimakkaalta tärinälta, jota esiintyy erityisesti sitä ajoneuvoissa kuljetettaessa.
• Varmista, ettei laite voi siirtyä paikaltaan tai kaatua.

FIN

9. Kaytostäpoisto ja uusiokäytto

Laite on pakattu kuljetuspakkaukseen, jotta välte
tän kuljetusvauriot. Tämä pakkaus on raaka-ai
netta ja sitä voi siksi käytä uudelleen tai sen vo
toimittaa kierrätyksen kautta takaisin raaka-aine
kiertoon. Laite ja sen varusteet on valmistetu er
materiaaleista, kuten esim. metallista ja muoveista. Vialiset laitteet eivat kuulu kotalousjatteisen. Laite tulee toimitta asianmukaiseen keräyspisteesen ammatitaitoista havittamista varten. Jos
et tiedä, missa on tällainen keräyspiste, tiedustele
asiaa kuntasi hallinnosta.

FIN

10. Latauslaitteen naytto

Näytö n tila		Merkitys ja toimenpiteet
Punainen LED	Vihreä LED
Pois Vilkkuu	Käytövalmiustila	Latauslaite on liitetty sähköverkkoon ja valmis käytöön, latauslaitteessa ei ole akkua
Palaa Pois	Lataaminen	Latauslaite lataa akun pikalatauksella. Vastaavat latausajat löttyväät suora-an latauslaitteesta. Viite! Todelliset latausajat voivat poiketa hieman annetuista latausjoista. Ne ovat riipūuvaiset akun jäljelläolevasta lataustehostaa.
Pois Palaa	Akuon lodattu ja valmis käytöön. Sen jälkeen latauslaitte kytkeytyy hellävaraiselle lataukselle, kunnes akku on ladattu aivan täyteen. Jätä tätä varten akku vielä noin 15 minuutin ajaksi latauslaitteeseen. Toimenpide: Ota akku pois latauslaitteesta. Irrota latauslaite sähköverkosta.
Vilkkuu Pois	Sovitettu lataaminen	Latauslaite on siirtynt yhlävaraiseen lataustilaan. Tällöin akku ladataan turvallisuussyistä hitaammin ja sen lataaminen ke-stää pitempään. Mahdollisia syitä ovat: -Akkua ei ole ladattu hyvin pitkäään aikaan. -Akun lampötila ei ole ihannalueella. Toimenpide: Odota, kunnes lataaminen on päättynyt, akkua voidaan tastä huolimatta ladata edelleen.
Vilkkuu Vilkkuu	Häiriö	Lataaminen ei ole mahdollista. Akussa on vika. Toimenpide: Vialista akku ei saa enää ladata. Ota akku pois latauslaitteesta.
Palaa Palaa	Lampötilahäiriö	Akku on liian kuuma (esim. suorassa auringonpaisteessa) tai liian kylmä (alle 0°C) Toimenpide: Ota akku pois ja säilytä sitä 1 päävään ajan huoneenlammössä (n. 20°C).

FIN

11. Vianhakukaavio

Häiriö Mahdollinen syy Poisto
Moottori ei käynni-sty tai pätkii (löysä kosketin)	a) moottorin liitännät irrotetty	a) Anna asiakaspalvelun tarkastaa toiminta
	b) laite seisoo korkeassa ruohossa	b) käynnistä matalassa ruohossa tai leikatulla pinnalla; muuta tarvittaesa sa leikkauskorkeutta
	c) leikkurin kotelo tukkiutunut	c) puhdista kotelo, jotta terä pyörii steettä
	d) turvapistoketta ei ole pantu paikal-leen	d) työnnä turvapistoke paikalleen (katso 6.)
	e) akkua ei ole pantu oikein paikalleen	e) ota akku pois ja pane se uudelleen paikalleen (katso 5.)
	f) riittämätön tai puuttuva varren ja varren kiinnityksen välinen yhteys (kuva 3/osio 5).	f) avaa varren liitäntä, tarkasta, että kontaktit eivät ole likaantuneet ja puhdista ne varovasti harjalla. Ki-ristä varren osien liitäntä tiukkaan (katso osio 5).
Moottorin teho heik-kenee	a) liian korkea tai kosteaa ruoho	a) korjaa leikkauskorkeus
	b) leikkurin kotelo tukkiutunut	b) puhdista kotelo
	c) terä kulunut loppuun	c) vaihda terä uuteen
	d) akun teho heikkenee	d) tarkasta akun teho ja lataa akku tarvittaessa (katso 5.)
Epäsiesti leikkaus a)	terät ovat kuluneet loppuun	a) vaihda terä uuteen tai teroita se
	b) väärä leikkauskorkeus	b) korjaa leikkauskorkeus

Viite! Moottorin suojaamiseksi se on varustetu lampokatkaisimella, joka sammuttaa moottorin ylikuormituksen sattuessa ja käynistäa sen automaattisesti uudelleen lyhyen jäahdytystaun jälkeen!

FIN

Koskee ainoastaan EU-maita

Ala heita sahkotyokaluja kotitalousjatteisin!

Euroopan direktiivin 2012/19/EY loppuunkaytetyista sahkö- ja elektronisista laitteista ja sen kansalliseksi laiksi muuntamisen mukaan tulee kaytety Sahkötyokalut koota erikseen ja toimittaa ne ympäristöystävällisen kierratykseen.

Kierratysvaihtoehto takaisinlahetykselle:

Sähkölaiteen omistaja on velvoitettu laitteen palauttamisen vailtoehtona vaikuttamaan sihen, ettā hänen luovuttamansa omaisus havitetäan asianmukaisesti. Loppun kaytetylaite voidaan tata varten luovuttaa myös keräyspisteeseen, joka suorittaa sen kaytostapoiston kansallisten kierratystalous- ja jätehuoltolakien tarkoittamalla ravalla. Tämä ei koske kaytetyihin laitteisiin litettyjä lisavarusteita ja apuvalineita, joissa ei ole sahköosia.

Tuotedokumentaation ja tuotteen mukana toimitetujen papereiden osittainenkin kopointi tai muu monistaminen on sallittu ainoastaan Einhell Germany AG:n nimenomaisella luvalla.

Oikeus teknisin muutokiin pidatetaa

FIN

Asiakaspalvelutiedot

Meillà on kaikissa takuutodistukssessa mainituisa maissa pateviä asiakaspalvelusta huolehtivia kumppaneita, joiden yhteystiedot lóydát takuutodistuksesta. Heidan kauttaan voit saada kaiki asiakaspalvelut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien kayttomateriaialien toimitukset.

Huomaa, etta seuraaviin taman tuotteen osin kohdistuu kaytosta johtuvaa, luonnollista kulumista, ja etta seuraavia osa tarvitaan kayttomateriaaleina.

Laji Esimerkki
Kuluvat osat* Hiiliharjat, Akku
Käytömaterialiaali / käytöosat* Terät
Puuttuvat osat

^* ei välttämattä kuulu toimitukseen!

Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www.Einhell-Service.com. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysmyksiin:

• Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta liahtien viallinen?
  Havaitsko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?
  Mikaimielestasi on laitteessa vikana (paaasialinen vika)?

Kuvaa tata toimintavirhettä.

FIN

Takuutodistus

Arvoisa asiakas,

tuotteemme lapikayvát erittäin tiukan laadunvalvontatarkastuksen. Mikäi tämä laite e kuitenkaan toimi moitteettomasti, valitammena tapahtunutta suuresti ja pyydämme sinua kaantymän tekisen asiakaspalvumme puolen kayttäen tassä takuukortissa annettua osoitetta. Selvitämme asian mielellämme myosu puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittamistä koskevat seuraavat maäraykset:

1. Nama takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkiloitä, jotka eivat kayta tata tuotetta sen enempaa pienteollissesa kuin muussakaan itsenaisessa ammatinharjoituksessa. Namatakuuehdot sataelevat taydentavia takuusuorituksa, jotka allamainittu valmistaja lupaa uusien laitteidensa ostajille lakimaraisen takunu lisaki. Ne eivat vaikuta lacimaraaisin takusuoritusvaateisiisi millaan ravall. Takuumme on sinulle maksuton.
2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen puatteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheista, ja se on rajattu valintamme mukaan ainoastaan näden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uulla.

Ole hyva ja ota huomioon, etta laitteamme ei ole suunniteltu kaytettavaksi pienteollisuus-, kasi-tyolais- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoikana kaytetty pienteollisuus-, kasiyolais- tai teollusuustyopaikoilla tai sihen on kohdistunut naihin verrattavissa oleva rasitus.

1. Antamamme takuu ei kata naita vaurioita:
2. laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jattamisetä tai asiantuntemattomasta asennuksesta, kāytöhjeen noudattamatta jattamisesa (kuten esim. liitanta vaärään verkkojännitteeen tai virtalajin) tai huolto- ja turvallisuismäräysten laiminlyönnistä tai laitteen altistamista epanormailele ymparistöolosuhteille tai puatteellisesta hoidosta ja huollosta. - laitteessa esiintyneet vauriot, jotka aiheutuvat märäysten vastaisesta tai virheellisestä kāytostä (esim. laitteen yikuorumitus tai hyväksymättömen liitostyökalujen tai varusteiden kāytö), vieraden esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai poly, kuljetusvauroit), väkivoiman kāytostä taiulkopoulisista tekjoistä (esim. putoamisesa aiheutuneet vahingot).
3. laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytösta johtuvasta, tavanomaisesta tai muuten ravallisesta kulumisesta.
4. Takuuajan kesto on 24 kuukautta ja se alkaa laitteen ostopäivastä. Takuuvaateet tulee esittä enn nen takuuajan paattymista kahden vikon kuluessa siita, kun olet havainnut vian. Takuuvaateiden esittäminen takuuajan paatytyä ei ole mahdollista. Laitteen korjau tas viahto ei johda takuuajan pitememiseen tai laitteen tai siihen mahdolliseti asennettju varaoosien takuuajan alkamiseen uudelleen alusta. Tämä koskee myos paikan paallä suoritettuja palveluja.
5. Vialista laitetta koskevat takuvaateet tulee esittä osoitteella: www.Einhell-Service.com. Pidä uuden laitteesi ostotosite tai muu ostonaytö valmiina. Ilman vastaavia tositteita tai typpikilpea meile lahetyten laitteiden osalta takuvaateet on suljetu pois, koska mahdollisuudet laitteen tunnistamisen puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite viypymättä.

Tietsti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivat kuulu tai eivat enaa kuulu takumme piirin. Laheta tata varten laite teknisen asiakaspalvelumme oositteseen.

Kuluvien osien, käytöosien ja puuttuvien osien suhteen viittaamme tämän takun rajoituksiin, jotka on selostetu tämän käytöohjeen asiakaspalveltiedoissa.

SLO

Nevarnost!
