GP-CM 36/41 Li - Mașină de tuns iarba electrică EINHELL - Manual de utilizare gratuit
Găsiți gratuit manualul dispozitivului GP-CM 36/41 Li EINHELL în format PDF.
| Tip produs | Mașină de tuns iarba fără fir |
| Marcă | Einhell |
| Model | GP-CM 36/41 Li |
| Tensiune | 36 V c.c. (2× 18 V Power X-Change) |
| Lățime de tăiere | 41 cm |
| Înălțime de tăiere | 25–75 mm, reglabilă pe 6 trepte |
| Volum coș de colectare | 50 litri |
| Viteză de rotație a motorului | 3400 rpm |
| Greutate | 16,4 kg |
| Nivel de presiune acustică L_PA | 82,2 dB(A) |
| Vibrație pe ghidon | 3,432 m/s² (K=1,5 m/s²) |
| Tip protecție | IPX1 |
| Sistem de tăiere | Lamă rotativă |
| Alimentare | Baterie Li-Ion (nu este inclusă) |
| Reglarea înălțimii de tăiere | Central, 6 poziții |
| Indicator nivel de umplere | Da, pe coșul de colectare |
| Ghidon | Pliabil, reglabil în înălțime pe 3 niveluri |
| Mâner de transport | Da |
| Siguranță | Blocare pornire, oprire automată la eliberarea manetei |
| Întreținere | Curățare manuală, nu folosiți apă curentă |
| Piese de uzură | Lamă (ref. 34.054.54), baterii, perii cărbune |
| Garanție | 24 luni |
Întrebări frecvente - GP-CM 36/41 Li EINHELL
Întrebările utilizatorilor despre GP-CM 36/41 Li EINHELL
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Mașină de tuns iarba electrică în format PDF gratuit! Găsiți manualul dvs. GP-CM 36/41 Li - EINHELL și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. GP-CM 36/41 Li mărcii EINHELL.

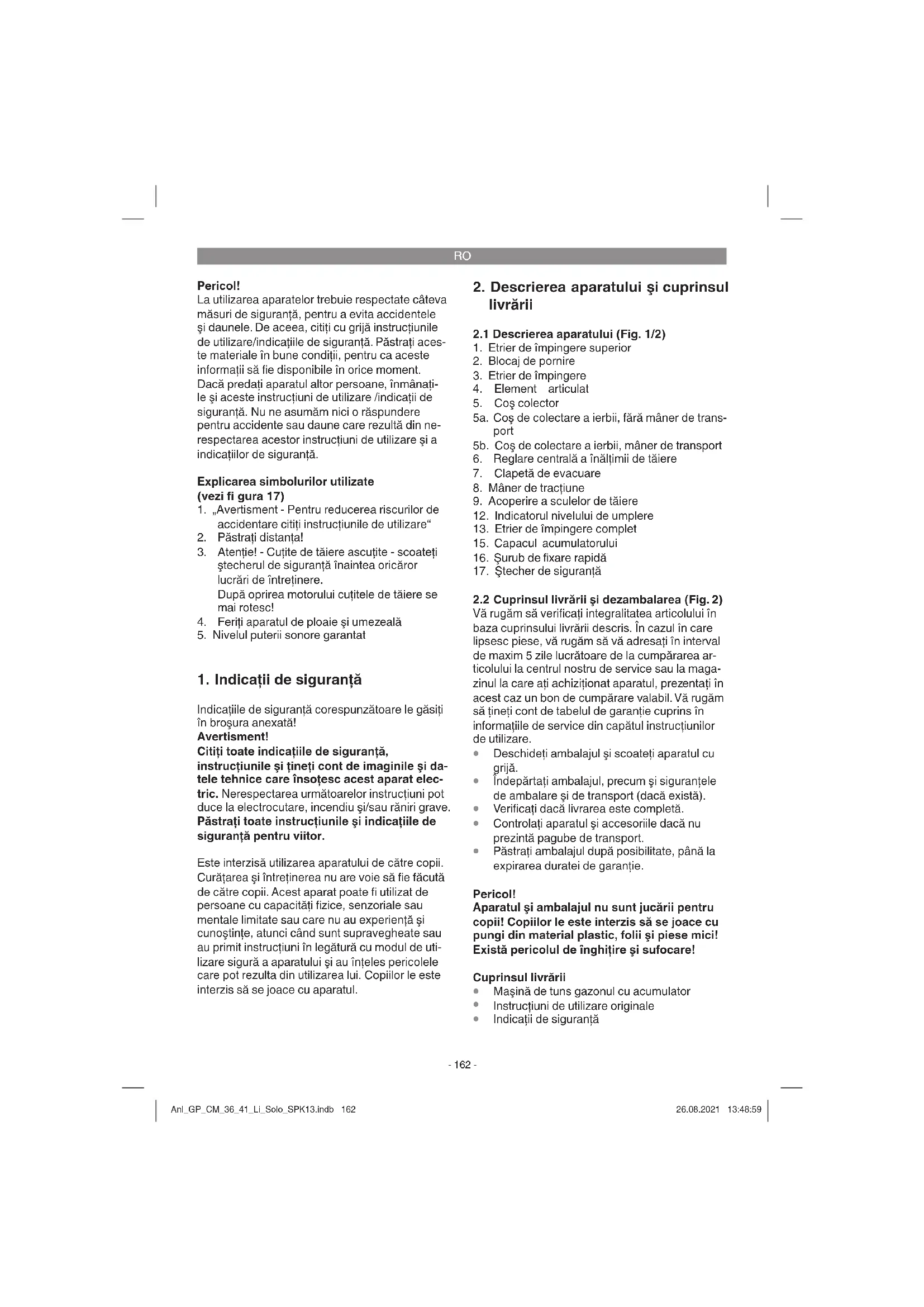

MANUAL DE UTILIZARE GP-CM 36/41 Li EINHELL
RO Instruetiuni deutilizare originale Maşina de tuns gazonul cu accumulator
Explicarea symbolurilor utilize (vezi fi gura 17)
- "Avertisment - Pentru reducerea riscurilor de accidentare cititi instruktunile de Utilizare"
- Păstrăti distanta!
- Atentie! - Cutite de taiere ascutite - scoatei stecherul de siguranjia inainteea oricaror lucrari de intrejinere. Dupa opriea motorului cutitele de taiere semai rotesc!
- Feriti aparatul de ploai si umezeală
- Nivelul puteri sonore garantat
Pasta toate instruetionile si indicatiile de siguranta pentru viitor.
Este interzisăutilizarea aparatului de câtre copii. Curătareași intreținerea nu are voie sa fie făcută de câtre copii. Acest aparat poate fi適用at de persone cu capacități fizice, senzorialae sau mentale limitate pau care nu au experientăși cunostinte, atunci cand sunt supravegheate pau au primit instrucțuni in legatură cu modul de utilizare sigură a aparatuluiși au fînteles pericolele care pot rezulta din utilizarea lui. Copilor le este interzisăse joace cu aparatul.
2. Descrierea aparatului si cuprinsul livrarii
2.1 Descrierea aparatului (Fig. 1/2)
- Etrier de impingere superior
- Blocaj de pornire
- Etrier de impingere
- Element articulat
- Cos colector
5a. Cos de colectare a ierbii, fara maner de transport
5b. Cos de colectare a ierbii, maner de transport - Reglare centrală a inaltimii de tăiere
- Clapeta de evacuare
- Maner de tractiune
- Acoperire a sculelor de taiere
- Indicatorul nivelului de umplere
- Etrier de impingere complet
- Capacul acumulatorului
- Surub de fixare rapida
- Stecher de siguranta
2.2 Cuprinsul livrarii sidezambalarea (Fig. 2)
Vä rugam sa verificati intégralitatea articolului in baza cuprinsului livrarii descriis. In cazul in care lipsesc pièse, vă rugam sa va adresati in interval de maxim 5 zile lucratoare de la cumpárarea articolului la centrul nostru de service sau la magazinul la care ati achizitionat aparatul, prezentati in acest caz un bon de cumpárare valabil. Vä rugam sa tini ti cont de tabelul de garantie cuprins in informatiile de service din capatul instructiunilor de utilizes.
- Deschideti ambalajul si scoateti aparatul cu grijă.
- Indepartati ambalajul, precum si sigurantele de ambalare si de transport (daca exista).
Verificati dacă livrarea este completă. - Controlati aparatul si accesoriile dacă nu prezintă pagube de transport.
- Păstrați ambalajul după posibilitate, până la expirarea duratei de garantie.
Pericol!
Aparatul 日 ambalajul nu sunt jucarii pentru copii! Copilor le este interzis sa se joace cu pungi din material plastic, folii si PIEse mici! Exista pericolul de inghitire si sufocare!
Cuprinsul livrãrii
- Masiǎ de tuns gazonul cu accumulator
Instructiuni de'utilizare originale - Indicati di siguranta
RO
3. Utilizarea conform scopului
Masa de tuns gazonul este destinatautilizarii private in grdina casei sau la activitateile de hobby.
Maşinile de tuns gazonul pentru gratăina casei Şi activitateile de hobby sunt acele aparate a caror utiliser nu depășește in mod normal 50 de ore de fonctionare anual Şi care sunt utilizes cu precadere pentru ingrijërea ierbişi suprafetelor de gazon, nu pentru spatiu verzi publice, parcuri, terenuri de sport, in agricultura sau silvicultura.
Atentie! Din cauza riscurilor de vāṭāmare corporalā a utilizatorului, masina de tuns gazonul nu se va utilizes pentru tunderea boschetiilor, gardurilor vii, tāierea sī märuntīrea vegetatiei luxuriante sau a gazonului de pe acoperisuri sue in lāditele de pe balcon sī curātarea (aspirarea) trovarelor sī la tocarea bucătilor de lemn din pomi sau a gardului viu. Masina de tuns gazonul nu se va folosi ca sapā electricà pentru nivelarea ridicaturilor de teren, de ex. muşuroaielor de càrtita.
Din motive de siguranta masina de tuns gazonul nu se va folosi ca.agregat de antrenare pentru alte unelte de lucru si seturi de unelte de orice tip, in afara cazurilor in care acest lucru este permis in mod expres de catre producator.
Aparatul poate fi utilizat numai in conformitate cu scopul pentru care a fost creat. Orice utilizare care depaseste acest domeniu este considerata neconforma. Pentru eventuale de nae sau accidente de orice tip rezultate ca urmare a utilizarii neconforme a aparatului raspunde utiliser/ operatorul si nu producatorul.
Vá rugam sá tineti de asemenea cont de faptul că aparatele noastre nu sunt construite pentru utilizare en scopuri meştesugăreiţi pau industriale. Nu ne asumam nico raspundere pentru eventualele probleme survenite ca urmare a utilizarii aparatului in intreprinderi lucrative, meştesugăreiţi pau industriale precumși in alte activitate similare.
4. Date tehnice
Tensiune 36 V d.c.
Turajie motor: 3400 min-1
Clasã de protecție: . III
Greutate: 16,4 kg
Lătinea de tăiere: 41 cm
Volumul cosului de colectare a ierbii: 50 litri
Nivelul presiunii sonore L_p .. 82,2 dB(A)
Nesiguranta Ka 3 dB(A)
Nivelul puteri sonore masurat L_WA ..94,0 dB(A)
Nesiguranta Kwa: 2,01 dB(A)
Nivelul puteri sonore garantat: Lw: 96 dB(A)
Aparatul este livrat fara accumulatori si aparat de incarcat,utilizarea sa este permisa numai cu accumulatorii Li-lon din seria Power X-Change!
Incarcarea accumulatororil Li-Ion din seria Power X-Change estepersisamuai cu incacatori Power X-Charger.
Valorile de zgomot si vibratie au fost evaluate conform normelor EN ISO 3744:1995, EN ISO 11201:1996 si EN ISO 20643:2008.
Limitati zgomotul si vibrantiile la un nivel minim.
Utilizati numai aparate in stare ireprosabila. Intretineti si curatati aparatul cu regularitate.
Adaptati modul dvs. de lucru aparatului.
Nusuprasolicitati aparatul.
Dacă este nécessar, lasaţi aparatul să fie verificat.
Decuplatei aparatul, atunci cand acesta nu esteutilizat.
Puratai mnuug!
Atentie!
Riscuri reziduale
Riscurile reziduale nu pot fi eliminate complet, chiar dacà manipulati această sculă electrică in mod regularentar. Urmatoarele pericole pot apàrea,dependente de tipul constructiv si executia acesti scule electrice:
- Afeciuni pulmonare, in cazul in care nu se poartà masca de protectie impotrivà prafului adecvatà.
- Afeciuni auditive, in cazul in care nu se poartă protectie antifonica corespunzatoare.
RO
Avertisment!
Acest aparat genereazain timpul functionarii un camp electromagnetic. In anumite conditi, acest camp poate influenta implanturi medicale active sau pasive.Pentru reducerea pericolului unorvatamarigrave sau chiarmortale,recomandam personelcru implanturi medicale,sa consulte medicul si producatorul implantului medical, inainte deutilizarea aparatului.
5. Inainte de punerea in functiune
Masina de tuns gazonul este montata partial la livre. Etrierul de impingere si cosul colector trebuie montate inainte de utilizesa masinii de tuns gazonul. Urmati instruunile de utilizese pas cu pas si orientati-va la asamblare dupa figura.
Indicatie! Piese de montaj necessities (suruburi, ghidaje pentru cabluri etc.) sau parti fonctionale (de ex. stecher, chei etc.) se pot afla in interiorul ambalajului.
La angrenajul din partea dreapta a reglajului barii de ghidare se gasesc 3 contacte (Fig. 3/Poz. D), la fel si la etriulr de impingere din partea dreapta (Fig. 3/Poz. E). Contactele servesc la realizarea legaturii eletrice intre motor si etriulr de conectare.
Pentru a evita un contact slabit si astfel o intrerupere de fonctionare a motorului, contactele la reglaul barii de ghidare si etierul de impingere trebuie sa fie apasate bine unul pe celalalt. Daca este necessar, rotiti dupa inchidere maneta dispositivului de prindere rapida din partea dreapta putin in sens orar.
Montarea etrierului de impingere
Fixati etriul de impingere cu suruburile de fixare rapida (Fig. 2/Poz. 16) la dintii reglajului barii de ghidare. Daca este necessities, rotiti surubul de fixare rapida inapoia, astfel incat maneta disposizitului de prindere rapida (Fig. 4/Poz. 16a) sa se mai poata rabata inapoia.
Prin deschiderea celor doua manete ale disposititvului de prindere rapida (Fig. 5/Poz. 16a) poate fi reglata inclinarea intregii bari de ghidare in 3 trepte (Fig. 5). Sunt disponibile doar trei potiti. Tineti cont, ca pe ambele parti sa fie reglata aceeasi potiie. Etriulr de impingere se fixeaz din nou prin inchiderea celor doua manete ale disposititvului de prindere rapida.
Prin deschiderea celor doua manete ale dispositivului de prindere rapida superioare (Fig. 6/Poz. 16a) puteti regla inclinarea etriului de impingere superior in 3 trepte (Fig. 6a).Tineti cont, ca pe ambele parti sa fie reglata aceeaasi poztie. Etrierul de impingere se fixeazain nou prin inchiderea celor doua manete ale dispositivului de prindere rapida.
Montarea cosului colector
La urma apasati manerul de transport (Fig. 7/Poz. 5b) pe carcasa superioara a cosului colector. La montarea partilor componente ale carcasei, tineti cont de blocarea cu zgomot a acestora. Pentru suspendarea cosului colector, motorul trebuie deconnectat si cutitul taietor nu are voie sa reoteasca. Cu o mana ridicata clapeta de evacuare (Fig8/Poz. 7). Cu cealaltamana prindei cosul colector de maner si agatati-1 de sus.
Indicatorul nivelului de umplere al disposizitivului colector
Dispositivul colector dispune de un indicator al nivelului de umplere (Fig. 9/Poz. 12). Acesta este deschis prin curentul de aer provocat de masina de tuns gazonul in stare de fonctionare. Atunci candlapeta se inhichve in timpul cosirii, dispositivul de colectare este plin si trebuie deci golit. Pentru o fonctionare ireprosabila a indicatorului nivelului de umplere orificile aflate sub clapetă trebuie sá fie intotdeauna curate sibiere.
Modificarea inaltimii de taiere Atentie!
Reglarea inaltimii de taiere se efectueazn numai cu aparatul oprit si stecherul de siguranta scos.
Reglarea inaltimii de taiere trebuie executata dupa cum urmeaz (vezi figura 11):
- Impingeti maneta (7) in afara.
- Fixa ti maneta (7) la inaltimea de taiere dorita.
- Eliberati maneta (7).si verificati poziţia sigură a acesteia in blocaj.
Citirea inaltimii de taiere
Inaltimea de taiere poate fi reglata intre 25-75 mm in 6 trepte si poate fi citita pe scală.
Inainte de a incepe s acosi, verificati dacascula taietoare nu este tocita si daca elementelede fixare nu sunt deteriorate. Inlocuti sculestei taietoare tocite si/sau deterioratepentru a nu genera un escentric. La aceastavarificare opriti motorul si scoatei stecherul de siguranta.
RO
Incarcareacumulatorului (Fig.12)
- Scoatei sachetul de accumulator di naparat. Pentru aceasta apasati tasta de blocare (Fig. 13/Poz.C).
- Comparati dacă tensiunea de retea indicata pe placuţa indicatoro corespunde cu tensiunea existență in retea. Introduciți stecherul de retea al aparatului de incârcat in przy. LED-ul verde incepe sa lumineze intermitent.
- Introduci acumulatorul/acumulatorii in aparatul de incarcat.
- La punctul, Afisajul aparatului de incarcatgasi un tabel cu semnicatifile afisajului LEDurilor pe aparatul de incarcat.
In timpul procesului de incarcare accumulatorol se poate incalzi punit. Acest lucru este insa normal.
Dacă nu este posibila incârcaea pachetului de accumulatori va rugam sa verificati,
- dacă există tensiune la priză
- dacă există un contact perfect la contactele de inccarcare.
Dacà totusi nu este posibila incarcarea sachetului de accumulatorati, va rugam sa trimiteti
- aparatul de incarcat
si cachetul de accumulatori
la service-ul nostru pentru clienti.
In scopul unei expedieri corespunzatoare, va rugam sa contacta servicediul nostru pentru clienti Sau magazinul la care a i achizitionat aparatul.
Tineti cont la expedierea sau eliminarea accumulatorilor resp. a aparatelor cu accumulator, ca acesteaa sa fi e ambalate separat in pungi din material plastic, pentru a evita un scurtcircuit sau incendiu!
In interesul unei durate indelungate deutilizare a pachetului de accumulatorati trebuie sa asigurati incarcarea la timp a pachetului de accumulatorati. Acest lucru este necessar in orice caz atunci candidatati ca puterea aparatului scade.Nudescarci niciodata complet cachetul de accumulatorati.Acest lucru duce la defectarea pachetului de accumulatorati!
Afiṣarea capacitāti acumulatorului (Fig. 13)
Apasati comutatorul pentru afisarea capacitatei accumulatorului (Poz. A). Afisarea capacitati accumulatorului (Poz. B) va semnalizează nivelul de incârcare al accumulatorului in baza a 3 LED-uri.
Toate 3 LED-urile lumineaza:
Accumulatorul estecompletincarcat.
Se aprind 2 LED-uri tau numai unul:
Accumulatorul mai are rezeve suficiente.
1 LED clipeste:
Accumulatorul estegol,incarcai acumulatorul.
Toate LED-urile clipesc:
Temperatura accumulatorului este prea scăzută.
Indepartati accumulatorul din aparatul de incârcat
si lasati-I o zi la temperature camerei. In cazul
in care defechiunea persistă, accumulatorul este
descârcat profund si este defect. Indepartati accumulatorul din aparatul de incârcat. Incârcarea si
utilizarea unui accumulator defect este interzisa.
Montarea accumulatorului (Fig. 14)
Deschideti capacul accumulatorului. Apoi introduci cei doi accumulatori in lacas, aça cum este aratat in fi gura 14.
Indicatie!
Folosi numai accumulatori cu acelaşi nivel de umplere, nu combinati niciodata accumulatori plini cu unii incarați pe jumătate. Incarați intotdeauna amandoi accumulatorii concomitant. Durata de fonctionare a aparatului este determinata de accumulatorul cu nivalul mai scăzut de incârcare. Inaînte de Utilizare trebuie incarați complet amandoi accumulatorii. Inchideti capacul accumulatorului.
6. Utilizarea
Atentie!
Masa de tuns gazonul este dotata cu un cuplej de siguranta pentru a impiedica utilizesarea neautorizata. Cuplati stecherul de siguranta (Fig. 15/Poz. 17) numai inainte de punerea in functiune a masinii de tuns gazonul si indepartatl-din nou la fi ecare intrerupere sau la terminarela lucrului.
Atentie!
Pentru a evita pornirea nedorită, masina de tuns gazonul este echipata cu un blocaj de pornire (Fig. 1/Poz. 2), care trebuie actionat inainte de a putea apasa etriul de connectare (Fig. 1/Poz. 3). Daca etriul de connectare este eliberat, masina de tuns gazonul este deconectata. Timpul de pornire poate dura cateva secunde. Effectuanti acest procedeu de cateva ori, pentru a va asigura ca
RO
aparatul functionează corect. Inainte de a efec-tua lucrări de reparatiu sai intreinere la aparat, trebuie sa va asigurati că lama nu se rosteș sî stecherul de siguranta este deconectat.
Avertisment! Nu descideti niciodata clapeta de evacuare atunci cand dispositivul colector este golit si motorul functionează inca. Lama in miscare poate duce la'accidente.
Fixati intotdeauna cu grijaj clapeta de evacuare respectiv cosul colector pentru iarba. Laindepartarea acestua, deconecta in prealabil motorul.
Distanta de siguranta data de barele de ghidaj intrcarcasa cujitului si utilizator trebuie respectata intotdeauna. La coseire si la modificarea directie de coseire la taluzuri si pante este necessarou o atentie sporita. Aveti grija sa adoptati o poziţie sigura, purtai incaltilamnte cu tali aderente, rezistenta alunecare si pantaloni lungi.
Cositi intotdeauna perpendicular pe panta. Din motive de siguranta, pantele de peste 15 grade nu pot fi cosite cu masina de tuns gazonul.
Fi ti extrem de precauti la mersul inapoi si la tractarea masinii de tuns gazonul.Pericol de impieDICARE!
Indicatiipentru cosirea corecta
La cosire se recomanda un mod de lucru suprapus.
Cositi numai cucutite ascutite, impecabile, care nu rup iarba si nu duc la ingalbenirea peluzei. Pentru obtinerea unui aspect curat al taieturi conduceti masina de tuns gazonul pe benzi CAT mai drept. Pentru aceasta trebuie sa suprapuneti benzile cu cativa centimetri, pentru a nu ramane dungi necosite.
Durata de fonctionare a accumulatorului, si suprafata in metri patrai care poate fi cosita cu o incarcare a accumulatorului, este dependenta in mare parte de starea gazonului (de ex. densitate, umiditate, lungime, inaltime de taiere etc.) si de viteza de cosire. Pentru adaptarea individuala a suprafetei de cosire, se recomanda cosirea mai freventa, la inaltime de taiere mai mare si cu viteza adecvata. Suprafata de cosire este redusa si de pornerea si oprirea deasa a aparatului in tampul procesului de cosire. Daca durata de fonctionare (suprafata cosita) totusi nu este satisfacatoare, in ciuda masurilor de mai sus, puteti remedia acest lucru prin utilizarea unui acu
mulator de capacitate mai mare (Ah)
Càt de des trebuie cosit, depinde in principiu de viteza de crestere a gazonului. In perioada principalà de crestere (mai - iunie) de douà ori pe saptamàna, in rest o data pe saptamàna. Inaltimea de taiere trebuie sa se situeze intre 4 - 6 cm si cresterea panà la urmatoarea cosire trebuie sa fie de 4 - 5 cm. Dacà gazonul este mai inalt, nu trebuie sa faceti greseala de a il taia imediat la inaltimea normală. Acest lucru dăunează peluzei. Nu taiati niciodata mai mult de jumatate din inaltimea ierbii.
Partea inferioar a carcasei motocisoarei trebuie mentinutau curata si indepartati neaparat depunerile de iarba. Depunerile ingreuneaza pornirea, affeteazacalitatea taierii si evacuarea ierbii.
Pe pante, banda de tãiere trebuie positiOnataa perpendicular pe panta. O alunecare a masinii de tuns gazonul poate fi evitata prin posizionarea oblica in sus. Selectati naltimea de tãiere in functie de lungimea efectiva a peluzei. Efetuati mai multe treceri, astfel incat la o trcere s fi tãiati maxim 4 cm de iarba.
Inainte de a efectua orice control al cutitului, opriti motorul. Retinei faptul ca dupa oprirea motorului cutitul se mai roste che cateva secunde. Nu incercati niciodata sa opriti cutitul. Verificati periodic dac la lam este fixata corect, in stare buna si dac a este ascutita. In caz contrar ascutiti su inlocuiti lam. In cazul in care cutitul aflat in miscare se loveste de un abiect, opriti masina de tuns gazonul si asteptati pana cand cutitul se opreste definitiv. Controlati apoit sarea cutitulsi si a suportului acestiuia.Daca acesteaa sunt deteriorate, ele trebuie schimbate.
De indata ce in timpul cosiri pe gazon raman resturi de iarba, cosul de colectare trebuie golit. Atentie! Inainte de demontarea sacului colector opriti motorul si asteptati sse opreasca scula taietoare. Deconectati stecherul de siguranita.
Pentru demontarea cosului colector ridicati cu o mană clapeta de evacuire, iar cu cealaltă scoateti cosul colector prinzându-l de maner. In conformitate cu prevederile de siguranta, clapeta de evacuire se inchide la scoaterea sacului colectorși incide deschiderea de evacuire din spate. Dacă in descichere mai rămân resturi de iarba, pentru oPornire usoară a motorului se
RO
recomanda trabegerea inapoia ma sinii de tuns gazonul cu circa 1 m.
Resturile de material tāiat din carcasa masinii de tuns gazonul si de pe scula de lucru nu trebuie indepartate cu mana sau cu picioarele, ci cu mijoace adevate, de exemplu perie sau matura.
Pentru garantarea unei colectarici corecte, cosul colector trebuie curatat in interior dupautilizare.
Agatati cosul colector numai cu motorul oprit, stecherul de siguranta scos si sculele de taiere oprite.
Ridicati clapeta de evacuare cu o mana si cu cealaltata mana prindeti sacul colector de maner si agatati-I de sus.
7. Curățarea, intreținerea și comanda pieseler de schimb
Pericol!
Scoatei stecherul de sigurania inauntea tuturor lucrilaro de curare (Fig. 15). Scoatei accumulatorii.
7.1 Curatarea
Pastrati cat mai curat posibil dispositivele de protectie, fantele de aerisire si carcasa motorului. Stergeti aparatul cu o cappa curata sau curatai-l cu aer comprat la o presiune mica.
- Masina de tuns gazonul nu se va curata cu jet de apà, in nici un caz sub presiune.
- Recomandam curatarea aparatului imediat dupa ficare/utilizare.
Curatai aparatul cu regularitate cu o lavet a umeda. Nu folositi detergenti sau solventi pentru curatare; acestia ar putea ataca partile din material plastic ale aparatului. Fiti atenti sà nu intre apa in interiori aparatului electric.
Curatai maşa de tuns gazonul pe CAT posibil cu perii tau carne.
7.2 Intretinerea
Cutitele uzate sau deteriorate, suportul cutitului si bolurile trebuie schimbate in set de catre un specialist autorizat pentru a mentine centrarea.
- Asigurat-vacataoate elementele de fixare (suruburi, piulite etc.) sunt stranse bine astfel incat sa puteti lucra sigur cu masina de tuns
gazonul.
Verificati mai des dispositivul de colectare a ierbii, astfel incat acesta sa nu prezinte semne de uzură.
Inlocuiti componentele uzate sau deteriorate.
Pentru o durata de fonctionare indelungatatoate piesele de insurubat precum rotile si axurile trebuie curata se apoinse.
- Ingrijirea regulata a masinii de tuns gazonul nu asigura numai durata lunga de viata si deficienta ei de lucru, ci si cosirea acurata si facilà a qazonului dvs.
- Piesa expusă cel mai sare uzurii este culitul. Verificanti cu regularitate starea culitului precumși poziția fixă a acestuia. Dacă culitul este uzat acesta trebuie imediat schimbat sau reascutț. Atunci cand apart vibratiș exagerate, inseamnă că culitul este descentrat sau de-format din cauza loviturilor. In acest caz culitul trebuie reparat sau inlocuit.
In interiorul aparatului nu se gasec把这些 care necessities ntrretinere curenta.
7.3 Schimbarea cutitului
Din motive de securitate, recomandam ca schim-bareae cutitelor sae faca de catre un specialist autorizat. Atentie! Deconectati stecherul de siguranta! Purtati manusi de protectie! Folosiit numalcutite originale, in caz contrar in anumite condiiti nu poate fi garantata functionarea si siguranta aparatului.
Pentru schimbarea cujtului procedati dupa cum urmeaz:
- Desfaceti surubul de fixare SW13 (vezi figura 16/1).
- Demontati cutitul si inlocuiti-l cu unul nou.
- La montarea cutitului nou, tineti cont de poziţia de montaj corectă a acestuia. Aripile cutitului trebuie sa fie indreptate spre camera motorului (vezi figura 16). Šṭifturile de prelua-reetrebuie sa corespundă cu gaurile dincuti.
- Dupa aceea strangei din nou suruburile de fixare cu cheia universal (vezi figura 16/2). Momentul de strangere trebuie sa fie de cca. 25 Nm.
La sfarsitul sezonului efectuati o verificare generala a masini di tuns gazonul si indepartati resturile adunate. Inainte de fi ecare inceput de sezon verificati obligatoriu starea culitului. In caz de reparati adresati-va atelierului nostru de service autorizat pentru clienti. Folosi numai piese de schimb originale.
RO
7.4 Comanda pieselor de schimb:
La comanda pieselor de schimb trebuie comunicate urmatoarele informatii;
Tipulaparatului
- Numarul articolului aparatului
- Numarul de identificare al aparatului
- Numărul de piesă de schimb al piessei de schimb necesare
Informati s i preturi actuale gasi la adresa
www.Einhell-Service.com
Nr. art. cuit deschimb: 34.054.54
8. Depozitarea i transportul
Scoatei acumulatorii.
Depozitarea
Depozitate aparatul si accesoriile acestuia la loc intunecos, uscat si ferit de inghe, precum si inaccesibil copilor. Temperatura de depositare optima este intre 5^ si 30^ . Pastrati aparatul in ambalajul original.
Transportul
- Deconectati aparatul si scoatei stecherul de siguranta inainte de a transporte aparatul.
Montati dispositivele de protectie pentru transport, in cazul in care exista. - Feriti aparatul impotriva deteriorarilor si vibratiilor puternice, in special in timpul transportului in autovehicule.
- Asigurati aparatul impotrivalaunecarii si rasturnarii.
9. Eliminarea 日 reciclarea
Aparatul se aflà intr-un ambalaj pentru a impiedicca pagubele de transport. Acest ambalaj este o materie primăși este astfel refolosibil sau poate fi readus in circuitul de revalorificare a materilor prime. Aparatulși piesele sale auxiliare sunt construite din diferite materiale, cum ar fi de exemplu metal sau material plastic. Aparatele electrice nu se vor arunca la gunoiul menjer. Pentru salubrizarea corespunzatoare, aparut se va preda la un centru de colectare. Dacă nu aveți cunostintă unde se află un centru de colectare, informati-vă in acest sens la administratia comunală.
RO
10. Afisajul aparatului de incarcat
| Starea afi Şajului | Semi-nicatuța șmărata de remediere | |
| LED-ul roșu | LED-ul verde | |
| stins intermitent | Stare de functițonareAparatul de în ocărcat este conectat la rețea ș pregătț de functițonare, acumulatorul nu este în aparatul de în ocărcat | |
| aprins stins | ÎncărcareAparatul de în ocărcat în ocărcă acumulatorul în regim de în ocărcare rapidă. Timpii de în ocărcare corespunțători iii găsiti direct pe aparatul de în ocărcat. Indicatie! în functie de nivalul de în ocărcare al accumulatoruluiui timpii de în ocărcare efectivi pot fi difereriți de timpii de în ocărcarementioni. | |
| stins | aprins | Accumulatorul este în ocărcat și poate fi pus în folosință.După aceea se comută într-o înocărcare de proteție pânăăiocărcarea completă.Pentru aceasta lasați accumulatorulcu cca. 15 minute mai mult pe aparatul de în ocărcat.Măsură de remediere:Îndepărăți accumulatorul din aparatul de în ocărcat. Deconectați aparatul de în ocărcat de la rețea. |
| intermitent stins | Încărcare | adaptataAparatul de în ocărcat se găsește în regimul de în ocărcare de proteție.In incest regim,din motive de siguranta, accumulatorul este în ocărcat mai în-cet și necessities mai mult timp. Acest lucru poate avea următoarele Cause:- Accumulatorul nu a mai fost în ocărcat timp foarte indelungat.- Temperatura accumulatoruluiui nu se găsește în intervalul ideal.Măsură de remediere:Aşteptați până cănd procesul de în ocărcare este încheiat, apoia accumulator- torul poate fi în ocărcat în continuare. |
| intermitent intermitent | DefeciuneNu mai este posibilă înocărcarea accumulatorului. Accumulatorul este defect.Măsură de remediere:Încărcarea unui accumulator defect este interzisă.Îndepărăți accumulatorul din aparatul de în ocărcat. | |
| aprins aprins | Deteriorare datorata temperaturiiAccumulatorul este prea fierbinte (de ex. la radiție solară directă) sau prea rece (sub 0° C)Măsură de remediere:Îndepărăți accumulatorul din aparatul de în ocărcat și păstrați-l o zi la tempe- ratura înperii (cca. 20°C). | |
RO
11. Plan de cautare a erorilor
| Defecţune Cauză posibilă Remediere | |
| Motorul nu pornește sau functionează intrerupt (contact slăbit). | a) Racordurile la motor sunt desprinceb) Aparatul stă în iarba întătc) Carcasa maşinii de tuns gazonul înfundata)d) Ştecherul de siguranta nu este cuplate) Accumulatorul nu este montat corectf) Contact insufficient pau lipsă de contactÎntre bara de ghidare și fixarea bărîi de ghidare (Fig. 3 / Sectiunea 5). |
| Slăbește puterea motorului | a)larbă prea întăță pau prea uredab) Carcasa cositoarei înfundatcd) Cuțitul este foarte uzatd) Slăbește capacitatea acumulatoruluiui |
| Tăietură neregulătă | a) Cuțitul este uzatb) Înăltime de tăiore greșită |
Indicatie! Pentru a proteja motorul, ejecta este prevazut cu un intrerupator termic care decupleaza la suprasolicitare si dupa o scurta perioada de racire cupleaza automat din nou!
RO
Numaipentutärie ale UE
Nu aruncai aparatele electrice la gunoiul menajer!
Conform directei europene 2012/19/CE cu privire la aparatele electrice si electronice vechi si punerea in aplicare in legislatia nationala, aparatele electrice uzate trebuie colectate separat si supuse unui ciclc de reciclare ecologic.
Alternativá de reciclare la apelul de trimitere inapo:
Alternative returnarii, proprietarul aparatului electric esto obligat sa particie la o valorificare corecta a acestua, in cazul renuntarii asupra proprietati aparatului. Aparatul vechi poate fi predat in aes sens unui centru de colectare, care executa o indepartare conform legilor nationale referitoare la reciclare si deseuri. Nu sunt afectate accesoriile atasate aparatelor vechi si materiale auxiliare fara componente electrice.
Retipärrea sau orice altea multiplicare a documentatiei si documentelor insojtoare ale produselor, chiar si partial, este permisa numai cu acordul in mod expres a firmei Einhell Germany AG.
Ne rezervam dreptul pentru modificari de ordin tehnic
RO
Informati de service
In toate tarel mentionate in certificatul de garantie dispunem de parteneri de service competenti, datele de contact ale acestora le puteti gasi in certificatul de garantie. Acesti parteneri va stau la dispositie pentru toate problemele referitoare la service, piese de schimb si de uzura sau aprovizionarea cu materiale de consum.
Se va tine cont de faptul cà la acest produs, urmatoarele PIEse sunt supuse unei uzuri naturale sau da-torateutilizarii respc. ca aceste piese sunt necesare ca materiale de consum.
| Categoriè exemplu | |
| Piese de uzură* Perii de carbune, Accumulator | |
| Material de consum/ Piese de consum* Lamă | |
| Piese lipsă |
- nu este cuprins in livrare in mod obligatoriu!
In caz de deteriorar Sau defecte, va rugam sa anunatati acest lucru pe pagina de internet www.Einhell-Service.com. Va rugam sa tinei cont de descrierea exacta a defectiunii si raspundeti in orice caz la urmatoarele intrebari:
A functionat aparatul o data sau a fost de la inceput defect?
- Ati remarcat ceva inainte de defectarea aparatului (simpptom inainte de defectare)?
- Ce fel de defectiune prezintă aparatul după pârea dumneavoastră (simptom principal)? Descrieti această defeciune.
RO
Certificat de garantie
- Aceste instructiuni de garantie se adreseaza exclusive consumatorlor, deci personelor fizice, care nu doresc sa utilizeze acest produs in cadrul unor activiti lucrative pau pentru activitate profesionale independente. Aceste instructiuni de garantie reglementeazaa prestatiile de garantie suplementare, pe care producatorul jos numit le promite cumparatori si'a cmpararea unui aparat nou, supplementar garantiei legale. Pretentiile dumnevoastr de garantie legale nu sunt atinse de aceastagarantie. Prestatia noastr de garantie este gratuita pentru dumnevoastr.
- Prestatia de garantie se exinde in exclusivitate asupra defectelor la aparatul nou achizitionat de dumneavoastra de la producatorul jos numit, care provin din erori de material sau de fabricatie si se limiteazaza, in functie de decidzia noastra, la remedierea acestor defecte sau la schimbarea aparatului. Va rugam sata netei de asemenea cont de faptul c a aparatele noastre nu sunt construite pentru utilizare in scopuri lucrative, mezesugaresti soc professionale. Din acest motiv nu se va incheia un contract de garantie, atunci cand aparatul this folosit in perioada de garantie in intreprinderi lucrative, mezesugaresti Sau industriiale precum si pentru activitatei similare.
-
Exclude de la garantie sunt urmatoarele:
-
Deteriorari datorate neluari in considerare a instrutiunilor de montare, a instrutiunilor de utilizare sau instalari necompetente (cum ar fi de exemplu racordarea la o tensiune de reea gresita sa la un curent gresit), neluari in considerare a prescriptiuller referitoare la lucarile de intreinere si siguranta, expunerea aparatului la conditi di mediu anormale saungrijire si intreinere insufficienta. - Deteriorai ale aparatului, cauzate de utilizarea abuziva sau imprioe (cum ar fi suprasolicitarea aparatului safosirea uneltelor atasabale sau auxiliarilor neadmis), intrarea corporuril straine in aparat (cum ar fi nisip, pietre sau praf, deteriorari din timpul transportului), recurgerea la violentaa sua influente straine (cum ar fi de exemplu deteriorari datorita caderii).
-
Deterioräi ale aparatului sae ale unor parti ale acestua, care se explică prin uzură normală, conformă Utilizarii sae alta uzură naturală.
-
Durata de garantie este de 24 luni si incepe din ziua cumpararii aparatului. Pretentile de garantie se vor revendica in interval de doua saptamani de la data aparitiei defectului. Este excluda revendica rea pretentiei de garantie dupa expirarea duratei de garantie. Repararea sau schimbarea aparatului nu duce nici la prelungirea duratei de garantie si nici nu se va fixo o durata de garantie noua pentru prestata efectuată la acest aparat pau pentru o piesă schimbata la acesta. Acest lucru este valabile si in cazul unui service la fata locului.
- Pentru revendicarea pretentilor de garantie, va rugam sa anunatai aparatul defect la: www.Einhell-Service.com. Va rugam sa avei pregatit bonul de cumparare sa uta dovada de cumparare a aparatului dvs. nou. Aparate trimise fara dovada corespunzatoare sa fara placuta de identificare sunt exclude de la prestaia de garantie datorita posibilitatilor insufficiente de alocare. Daca defectul aparatului este cuprins in presta'ille noastre de garantie, veeti primi imediat inapoi aparatul reparat sau un aparat nou.
Bineinteles cã remediam cu placere contra cost sì defe cate la aparate care nu sunt Sau nu mai sunt cuprinse in prestatièile de garantè. Pentru aceasta trimitei va rugam aparatul la adresa noastră service:
La piesele de uzura, de consumsi piesele lipsa va informam in mod expres, ca trebuie avute in vedere restrictiile garantiei mentionate in informatiile de service ale acestor instrutiuni de utilizare.
GR
Kivδuvoc!
Kata tn xpon twv oukeuw npetie, npoc
afouyn tpaunamow, va mpoovtai kai
va laubavovta opoueva mtpa aoaaleiac.
AiaBaoTe yia to loyo auto npooektikac Tc
Odbnyiec xphnc / YnoideiEic aoaaleiac.
DuaTe tic kala yia va exte tic nnpoopioec
mavta om diaheon oac. Eav napadwoete tn
ouakeun oe alaa atoua, dwoote maqci kai autec
tic Odbnyiec xphnc / YnoideiEc aoaalaeiac. Dv
avaaouabavoume kaiia euvyn ia atuxmuata
n BlaBce nov opeilovtai oe mtnpnoan autwv
twv Odbnyew xphnc kai twv YnoideiEewv
oopaaleiac.
Eenyioic yia ta xpoaipoiooueva oBoa (baeE 17
- Pnoeioonoion - Ta nV eAaTwn Tou Kivduov TpaumaiuWv va diaaoseTe Tc Odyies xphons
- Na kpatate anoTaon!
- Ppoooh! - KoPepa maXaipia - TpaBnEto aocpaaleic npv ano epyaiec enokuehc. Ta maxiaipia ouvexiouva nepiotpeovatai lyo akounetar mny antevepeytonon tou kwntnpa!
- Na npooateuEte Tn ouokevn ano Bpoxn Ka uypaaia
- Eyyunmev n oAaun aKouotnlc loooc
1.Yno8eiEic aoeaiaac
Oa bpeite Tc avaloyes uno8eEic aocfaeaia c 0To enouvantroevo 1 1 apio! PoeisdoiOni
AiaBaTe oLeTc unOBeEeic a0aAeiac, Tc odnyie, tic anekovioeic kai ta texvika xapaktnpOtiKa autnc ts nEeKtpiNc oukeuHc. 2e npittwn npalaeivewkata tvnpnTw uOteEewv a0aaleiac mIoepi va npokAne iNkptoanEia, npkayia ka/ noBapoi Tpaumatouol.
ΦuaéTe yia eAovtki xphon oAeTic YnodieEiEc aphiAeias kai ts odnyieC.
H ouokeun va un xpnoiotoieit a nio tiaia. enptepetai o kaabapiooc kai n ouvtnpnan va ekteauovtai antoiaia. Autn no ouokeun
muopei va xpoanoioine i ano atoua ie
Tepiopiouevc owatikec, aoentkic n
tvueuatake ic avokntec n ie eaaen neipac
kai ywosev, efoov enntpouvtai ano atoio apodio yia tnv aoaafaleia n evav laabav odnyies
Yia nV aofoaH xphon mTc oukeunc kalivai ev yywoei twv kivduwv. Ta naia dev enitpenetai va naizouv u Tn oukeun.
