GP-CM 36/41 Li - Električna kosilnica EINHELL - Brezplačna navodila za uporabo

Vrsta izdelka	Brezžična kosilnica
Znamka	Einhell
Model	GP-CM 36/41 Li
Napetost	36 V DC (2× 18 V Power X-Change)
Širina reza	41 cm
Višina reza	25–75 mm, nastavljiva na 6 stopenj
Prostornina košare za travo	50 litrov
Hitrost motorja	3400 obr/min
Teža	16,4 kg
Raven zvočnega tlaka L_PA	82,2 dB(A)
Vibracije na ročaju	3,432 m/s² (K=1,5 m/s²)
Vrsta zaščite	IPX1
Sistem rezanja	Rotacijski nož
Napajanje	Li-Ion baterija (ni priložena)
Nastavitev višine reza	Centralna, 6 položajev
Indikator napolnjenosti	Da, na košari za travo
Ročaj	Zložljiv, nastavljiv po višini na 3 stopnje
Ročaj za prenašanje	Da
Varnost	Zaklepanje zagona, samodejni izklop ob sprostitvi ročice
Vzdrževanje	Ročno čiščenje, ne uporabljajte tekoče vode
Potrošni deli	Nož (ref. 34.054.54), baterije, oglene ščetke
Garancija	24 mesecev

Pogosto zastavljena vprašanja - GP-CM 36/41 Li EINHELL

Katero baterijo uporabiti s kosilnico GP-CM 36/41 Li?

Kosilnica deluje z dvema Li-Ion akumulatorjema iz serije Power X-Change (vsak 18 V). Nista priložena. Uporabljajte izključno baterije Power X-Change in jih polnite s polnilnikom Power-X.

Kako nastaviti višino reza?

Ustavite motor in izvlecite varnostni vtič. Potisnite nastavitveno ročico navzven, jo postavite na želeno višino (25–75 mm na 6 stopenj), nato jo spustite, da se zaklene.

Kako sestaviti ročaj?

Pritrdite ročaj na zobnik nastavitve s pomočjo hitrih vijakov. Zložite hitre spone, da nastavite nagib na 3 stopnje. Prepričajte se, da sta obe strani v istem položaju.

Kako vem, ali je košara za travo polna?

Košara je opremljena z indikatorjem napolnjenosti (slika 9). Med delovanjem je loputa odprta zaradi zračnega toka. Če se zapre, je košara polna in jo je treba izprazniti.

Kaj storiti, če kosilnica ne zažene?

Preverite kontaktni vtič, stanje napolnjenosti baterij in kontakte med ročajem in pritrditvijo (slika 3). Prepričajte se, da nož ni blokiran in da je ohišje čisto. Oglejte si načrt iskanja napak v navodilih.

Kako očistiti kosilnico?

Izvlecite varnostni vtič in odstranite baterije. Očistite z vlažno krpo in malo mila. Nikoli ne uporabljajte tekoče vode ali visokotlačnega čistilnika. S ščetko očistite spodnji del in ohišje.

Kdaj zamenjati nož?

Nož zamenjajte, če je top, poškodovan ali če kosilnica nenormalno vibrira. Uporabite originalni nož (ref. 34.054.54). Navor privijanja naj bo približno 25 Nm.

Kakšna je prostornina košare?

Košara ima prostornino 50 litrov.

Ali lahko kosilnico uporabljam na pobočjih?

Da, vendar vedno kosite pravokotno na pobočje, nikoli v smeri pobočja. Pobočje ne sme presegati 15° iz varnostnih razlogov.

Kako optimizirati avtonomijo baterij?

Uporabite dve bateriji enake stopnje napolnjenosti, kosite na višji višini reza, zmanjšajte hitrost in kosite pogosteje. Izogibajte se pogostim zagonom. Če je avtonomija premajhna, izberite baterije z večjo kapaciteto (Ah).

NAVODILA ZA UPORABO GP-CM 36/41 Li EINHELL

Vsechny LED blikaji:

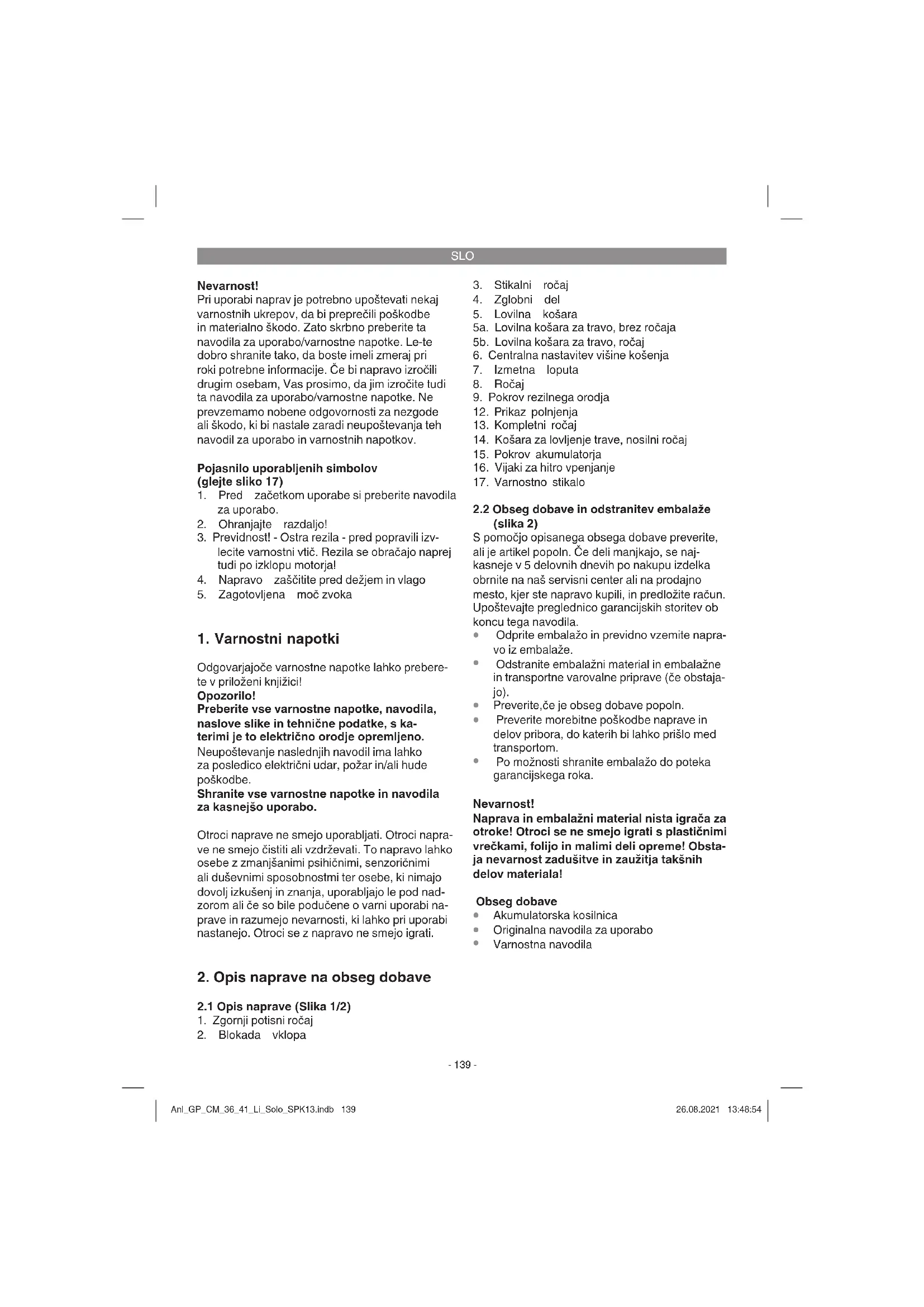

Pri uporabi naprav je potrebno uposteovati nekaj varnostnih ukrepov, da bi prepreci ili poskodbe in materialno skodo. Zato skrbno preberite ta navodila za uporabo/varostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Ce bi napravo izrocii drugim osebam, Vas prosimo, da jim izrocite tudi ta navodila za uporabo/varostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali skodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

Pojasnilo uporabljenih simbolov (gleje sliko 17)

1. Pred začetkom uporabe si preberite navodila za uporabo.
2. Ohranjaje razdaljo!
3. Previdnost! - Ostra rezila - pred popravili izv-lecite varnostni vtic. Rezila se obračajo naprej tudi po izklopu motorja!
4. Napravo zašcitite preddezjem in vlago
5. Zagotovljena moz zvoka

1. Varnostni napotki

Odgovarjajoche varnostne napotke lahko prebere- te v prilozeni knjižici!

Oporzorilo!

Preberite vse varnostne napotke, navodila, naslove slike in tehnicne podatke, ka-terimi je to elektrico orodje opremljeno.

Neuostojevante naslednjih navodil ima lahko za posledico elektrici udar, pozar in/ali hude poskodbe.

Shranite vse varnostne napotide in navodila za kasnejso uporabo.

Otroci naprave ne smejo uporabljati. Otroci naprave ne smejo cistiti ali vzdrrzevati. To napravo lahko osebe z zmanjananimi psihicnimi, senzoricnimi ali duševnimi sposobnostmi ter osebe, ki nimajo dovolj izkušenj inznaja, uporabljo le pod nadzorom ali āe so bile pudocene o varni uporabi naprave in razumejo nevarnosti, ki lahko pri uporabi nastanejo. Otroci se z napravo ne smejo igrati.

2. Opis naprave na obseg dobave

2.1 Opis naprave (Sika 1/2)

1. Zgornji potisni ročaj

2. Blokada vklopa

3. Stikalni ročaj

4. Zglobni del
5. Lovilna kosara
   5a. Lovilna kosara za travro, brez rocaja
   5b. Lovilna kosara za travro, rocaj
6. Centralna nastavitev vise nosenja
7. Izmetna Ioputa
8. Rocaj
9. Pokrov rezilega orodja
10. Prikaz polnjenja
11. Kompletni ročaj
12. Kosara za lovljenje trave, nosilni rocaj
13. Pokrov akumulatorja
14. Vijaki za hitro vpenjanje
15. Varnostno stikalo

2.2 Obseg dobave in odstranitev embalaze (sika 2)

S pomocjo opisanega obsega dobave preverite, ali je articel popoln. Ce deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka obrnite na naš servisi center ali na prodajno mesto, kjer ste napravo kopil, in predložte račun. Upostevajte preglednico garancijskih storitev ob koncu tega navodila.

• Odpritembalaio in previdno vzemite napravoyiz embalaze.
• Odstranite embalazni material in embalazne in transporte varoalne priprave (ce obstajajo).
  Preverite,ce je obseg dobave popoln.
  Preverite morebitne poskodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.
• Po możnosti shranite embalazzo do potekā garancijskega roka.

Nearnost!

Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastićnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadusitve in zaužitja takšinh delov materiala!

Obseg dobave

Akumulatorska kosilnica
Originalna navodila za uporabo
Varnostna navodila

SLO

3. Predpisana namenska uporaba

Kosilnica je primerna samo za zasebno uporabona domačem vrtu inljubiteljskem vrticku.

Kosilnice za zasebno uporabo na domaem vrtu in Ijubiteljskem vrticku so kosilnice, ki se jih praviloma ne uporabla jevekot 50 ur na leto in se uporabla za nego trate in travnathi povrsin, ne pa za uporabo na javnih povrsinha, v parkih, na sportnih igriscih ali v kmetijstvu in gozdarstvu.

Pozor! Zaradi moznosti telesnih poskodb kosilnice ni dovoljeno uporabljati za obrezovanje grmov in zivih mej, za rezanje in drobljenje vzpenjavk ali travne na stresnih nasaditvah ali v balkonskikh loncih in za cischenje (odsesovanje) poti ali kot drobilnik za sesekljane odrezanih vej ali zivih mej. Kosilnice prav takno dovoljeno uporabljati za ravnanje neravnih tal, npr. za odstranjevanje krtin.

Zaradi varnosti kosilnice ni dovoljeno uporabljati kot pogonski.agregat za drugo delovno orodje in delovne nastavke kakrsnekoli vrste, razen ce to izdelovace izrecno dovoli.

Ta stroj se lahko uporablja le v skladu z njeg-ovo namembnostjo. Vsaka druga uporaba steje kot nenamenska nedovoljena uporaba. Za kakrsnekoli poskodbe ali skodo, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravlaje in ne proizvajalec.

Prosimo, da upostevate, da naše naprave nisobile konstruirane za namene uporabe v obtrnistvu ali industriji. Ne prevzemamo nobene odgovornosti, Če je bila naprava uporabljana v obtrnistvu ali industriji ter v podobnih dejavnostih.

4. Tehnicni podatki

Napetost. .36V d.c. Stevilo vrtljaje motorja: 3.400 min

Naprava je dobavljena brez akumulatorjev in polnilnika; uporabljate jo lahko samo z litij-ionskimi akumulatorskimi baterijami serije Power-X-Change!

Litij-ionske akumulatorske baterije serije Power-X-Change je izključno dovoljeno poliniti polnilnikom Power-X-Charger.

Vrednosti hrupa in vibracij so billu ugotovljeni v skladu s standardi EN ISO 3744:1995, EN ISO 11201:1996 in EN ISO 20643:2008.

Omejite hrupnost in vibracije na minimum!

• Uporabljajte samo brezhibne naprave.
  Redno vzdrujte in cistite napravo.
  Vasnacin dela prilagodite napravi.
• Ne preobremenjuite naprave.
• Po potrebi dajte napravo v preverjanje.
  Izkliučite napravo, ko je ne uporabljate.
• Uporabljafterokavice.

Ostala tveganja

Tudi ce delate s tem elektricnim orodjem po predpisih, zmeraj obstaja nekaj ostalih tveganj. Nastopijo lahko sledece nevar-nosti v zvezi s konstrukcijo in izvedbo tega elektricnega orodja:

1. Poškodbe pljuč, Če ne uporabljate primerne protiprašne zašcitne maske.
2. Poškodbe sluha, Če ne uporabljate primerne zašcite za ušesa.

Opozorilo!

Ta pripomoček proizvaja med delovanjem elektromagnetno polje. To polje lahko v nekaterih okolisčinah vlpla na aktivne ali pasivne medicinske vsadke. Za zmanjsanje nevarnosti resnih ali celo smrtnih poskodb priporocamo, da se osebe z medicinskimi vsadki pred uporabo pripomočka posvetujeo s svojim zdravnikom in izdelovalcem medicinskega vsadka.

SLO

5. Pred uporabo

Kosilnica je ob dobavi delno montirana. Pred uporabo kosilnice je treba montirati potisni rocaj in lovilino kosaro. Korak za korakom upostevajte navodilo za uporabo in se pri sestavi ravnajte po slikah.

Napotec! Potrebne montažne dele (vjake, kabelske vode itd.) ali funkcijske dele (npr. vtice, kljuce itd.) so lahko v kalupih ovojnine ali na napravi.

Na desnem ozobcenju nastavitev precnika so 3
kontakti (sika 3),kot tudn adesnem potisnem
rocaju.Kontakti so namenjeni elektrici n povezavi
motorja in stikalnegra rocaja.

Da med košnjo preprečite zrahljan kontakt in s tem prekinitev delovanja motorja, morate kontakte na nastavitvah prečk in potisem roćaju pritisniti močno enega na drugega. Po potrebi roćico za hitro vpenjanje na desni strani nekoliko povlecite v desno, ko jo zaprete.

Montaža potisnegarocaja

Pritrdite vijake za nitro vpenjanje (slika 2/pol. 16) s potisnim rocajem (slika 4/pol. 13) na ozobcenju nastavitve precnika. Po potrebi obrnite zadevni vijak za nitro vpenjanje na navoju toliko nazaj, da bo mogoce rocaj za nitro vpenjanje (slika 4/pol. 16a) se vedno zoLziti nazaj.

Z odpiranjem obey rocajev za hitro vpenjanje (slika 5/pol. 16a) lahk o tristopenjsko nastavite nagib celotnega precnika (slika 5). Mozni so izkljucono ti trije polozaji. Pazite, da sta obe strani nastavljeni na enak poLOzaj. Ko zaprete oba rocaja za hitro vpenjanje, se potisni rocaj spel pritrdi.

S preklopom obeh zgoraj nameschenih vzvodov zahitro sprostitev (slika 6/pol. 16a) lahko 3-stopenjsko nastavljate naklon zornjega potisnegalaoka (slika 6a). Pazite, da sta obe strani nastavljeni na enak položaj. S tem, ko zaprete oba rocaja zahitro vpenjanje, je potisni rocaj spot fiksiran.

Montaža lovilne kosare

Rocaj za prenašanje (sika 7, pol. 5b) potisnite na zgornji del ohišja lovilne kosare. Pri montaži pazite, da se deli ohišja slišno zaskocijo. Za vpetje lovilne kosare morate motor izklopiti, rezila pa se vec sne smejo vtreti. Izmetno loputo (sika 8/pol.7) dvignite z eno roko. Z drugo roko drzite lovilnokosaro na rocaju in jo od zgoraj obesite.

Prikaz stanja polnosti lovilne naprave

Lovilna naprava imaprakash polnosti (sl. 9/pol. 12). Ta se odpre z zračnim tokom, ki ga proizvaja kosilnica med delovanjem. Če se loputa med kosnjogo zapre, je lovilna vreča polna, zato jo izpraznite. Za brezhibno delovanje prikaza polnesti morajo biti luknjne spodnje loputevedno Čiste in prehodne.

Nastavitev visine kosenja

Pozor!

Visino kosenja lahko nastavljate le ob izklopljeni naprvi in izvlecenem varnostem vticu.

Visino kosnje nastavite kot sledi (glejte sliko 11):

1. Rocico (7) potisnite navzven.
2. Rocico (7) nastavite na zeeleno visino kosnje.
3. Spustite rocico (7) in preverite, ali je dobrozasidrana v aretirnem mehanizmu.

Odčitavanje visine kosnje

Visino kosnje laho nastavite med 25 in 75mm v 6 stopnjah, kar laho ocditate na skali.

Preden začnete kositi preverite, ali so rezila topo in ali so pritridtveni priropomovi poškodovani. Topa in/ali poškodovana rezila zamenjate, da ne pride do neuravnoteženi. Pri tem preverjanju ustavite motor in izvlecite varnostni vtič.

Ce poljenje akumulatorskega vložka ni mogoce, preverite

ali je vticnica pod napetostjo.
ali je Kontakt na polnilnih kontaktih brezhiben.

Če polnjenje akumulatorskega vložka še vedno ni mogоće, posljite

napajalnik
in baterijski vlozek

SLO

nasi sluzbi za stranke.

Zaprivilno posiljanse se obrnite na naosluzbo za stranke ali prodajno mesto, kjer ste napravo kopili.

Pri posiljanju ali odstranjevanju morate akumulatorje oz. akumulatorske naprave posamico zapakirati v plasticne vrecke, da ne prihaja do katkih stikov in pozara!

V interesu dolge ziviljenjske dobe baterijskega vlozka poskrbite za pravoasca no poljenje baterijskega vlozka. To je potrebno v vsakem praticu, oe opazite, da mo naprave pesa. Baterijskega vlozka nikoli ne izpraznite popolnama. S tem poskodujete baterijski vlozek!

Prikaz kapacitee akumulatorja (slika 13)

Pritisnite na stikalo za prikaz kapacitete akumulatorja (poz. A). Prikaz kapacitete akumulatorja (poz. B) signalizira stanje napoljenosti akumulatorja s 3 luckami LED.

Vse 3 LED-lucke svetijo:

Akumulator je do konca napolnjen.

Akumulator je še zadostno napoljen.

1 lucka LED utripa:

Akumulator je prazen in ga napolnite.

Vse LED-lučke utripajo:

Temperatura akumulatorja ni dosezena. Akumulator odstranite od naprave in ga pustite en dan na sobni temperaturi. Ce se napaka ponovno pojavi, je bil akumulator globinski izpraznjen in je okvarjen. Akumulator odstranite od naprave. Okvarjenega akumulatorja ne smete vec uporabljati ali polniti.

Montaža akumulatorja (sika 17)

Odpritekpokrovakumulatorja.Natooba akumulatorjnataknite na sprejeme,kot prikazuje sl.17.

Napolek!

Uporabljaje le enako napolnjene akumulatorje, nikoli ne kombinirajte polnih in delno izpraznjenih akumulatorjev. Oba akumulatorja vedno socasno polnite.

Manj poln akumulator dolovičas, kolikor bo naprava delovala. Pred uporabo morata biti oba akumulatorja vedno do konca polna. Pokrov akumulatorja zaprite takto, da ga zaprete.

6. Uporaba

Pozor!

Kosilnica je opremljena z varnostnim izklopom, ki prepreci nepooblasceno uporabo. Tik pred zagonom kosilnice vstavite varostni vtic (slika 15/02.17) in ga ob prekinitvi ali koncu dela ponovno odstranite.

Pozor!

Za preprecitev nenamermega vklopajekosilnica opremljena z blokado vklopaj (slika 1/pol.2),ki jo morate stisniti, preden lahko aktivrate stikalni rocaj (slika 1/pol.3).Ce stikalni rocaj izpustite, se kosilnica izklopi.Cas zaetka je lahko nekaj sekund.Ta postopeknekajkrat izvedite,dasta boste povsem prepricani,da vaša naprava pravilno deluje.Pred povrili ali vzdhrzevalnimi deli na napravi se morate prepričati, da se nož ne obrača in da je varnostni vtic izvlečen.

Opozorilo! Ne odprite izmetne lopause, ko praznite lovilno napravo in ko motor se tece. Rotirajoce rezilo lahko povzroci poskodbe. Izmetno loputo oz. lovilno kosaro za travno vedno skrbno pritrdite. Pri odstranjevanju najprejugasnite motor.

Vedno upostevajte varnostno razdaljo, ki je podana z vodilnimi preckami, med ohišjem rezil in uporabnikom. Pri košnji in spreminjanju smeri voznje ob grmičju in na strminah bodite posebej previdni. Pazite na stabilnost in nositeČevlje s protizdrnsim, oprijemljivim podplatom in dolge hlac.

Vedno kosite prečno na strmino. Strmine z več kot 15^ naklona zaradi varnosti s kosilnico ne smete kositi.

Posebno previdni bodite pri premikanju nazaj in ko kosilnico vlecte. Nearnost, da se spotaknete!

Napotki za pravilno kosnjo

Pri kosnji priporocamo prekrivajoc nacin dela. Kosite le z ostrimi, brezhibnimi rezili, da se travne bilke ne razcefrajo in trata ne postane rumena. Ci strez kosnej dosezete tako, da kosilnico vodite v kar najbolj ravnih vrstah. Pri tem se morajo vrste vedno za ekaj centimetrov prekrivati, da ne ostanejo nepokosene proge.

Cas uporabe akumulatorja in stem povrsina, ki jo lahko obdelate z enim polnjenjem akumulatorja v kvadratnih metrih, je povecini odvisna od

SLO

obstojecih lastosti trate (npr. gostota, vlaga, dolzina, visina reza ...) in hitrosti kosnej (tempa). Za individualno preragoditev povrsinske zmogljivosti priporocamo, da trato kosite pogosto in z veçjo visino reza ter primerno hitrostjo. Pogostovklaplanje in izklaplanje naprave med kosnjoprav tako zmanjsa obseg obdelave. Čeças delovanja akumulatorja (povrsina, ki jo lahko obdela-te) kljub ukrepom ni zadovoljiva, lahko uporabite akumulator z veçjo zmogljivostjo (Ah). Kolikokrat je treba kositi je pravloma odvisno odhitrosti rasti trate. V glavnisezoni rasti (maj - junij) je treba kositi dvakrat, sicer enkrat na teden. Visina kosnej maj bo prviloma 4 - 6 cm in znaša 4 - 5 cm do naslednji kosnej. Če je trata bolj zrasla, ne naredite napake, da jo takojPokosite na občajno visino. To tratí škodi. Nikoli nePokosite veckot polovice visine trate.

Spodnja stran ohiška kosilnice naj bo vedno Čista; obvezno odstranite sprijeto travo. Sprijeta umazanja oteži postopek zagona, vpliva na kakovost kosnej in izmet trave.

Na strminah kosite prečno na pobocje. Zdrs kosilnice laho preprečite tako, da jo postavite poševno navzgor.

Izberite visino kosnje glede na dejansko dolzino trate. Pokosite ve prog, takao naenkatPokosit nejvec 4 cm trate.

Preden začnete preverjati rezila, ustavite motor.
Ne pozabite, da se reziló še nekaj ācasa obráča,
ko motor izklopite. Rezila ne poskusajte ustaviti.
Redno preverjajte, ali je reziló pravilno pritrijeno,
v dobrem stanju in nabrušeno. V nasprotnem
primero ga nabrusite ali zamenjate. Če reziló, ki
se giba, tole ob predmet, ustavite kosilino in
pocakajte, da se reziló povsem ustavi. Nato pre-
verite stanje rezila in držala rezila. Poškodovane
dele zamenjate.

Takoj, ko ostanejo med kosnjo na trati ostanki trave, morate izprazniti lovilno kosaro. Pozor! Preden snamete lovilno kosaro, ustavite motor in pocakajte, da se rezilno orodje ustavi.

Za odstranitev lovilne kosare primate izmetno loputo z eno roko, z drugo roko pa lovilno kosaro smemite iz nosilnega rocaja. V skladu z varnostnim predpisom se izmetna loputa pri odstranitvi lovilne kosare zapre in zapre zadnjo izmetno odprtino. Če OSTANEV o odprtini ostanki trave, je za lažji zagon motorja smiselno, da kosilnico po

tegnete za priblizn0 1 m nazaj.

Ostankov odrezane trave v ohišju in na delovnem orodju ne odstranite z roko ali nogo, temvec uporabite primerne pripomočke, njr. šćetko ali metlo.

Zagotavlianje dobrega podiranja morate lovilno kosaro pred uporabo oistite od znotraj navzven.

Lovilno kosaro vpinite sam pri izklopljenem motorju in ustavlenem rezalmem orodju.

Izmetno Iloputo dvignite z eno roko in jo z drugoro roko drzite na rocaj ter vpnite od zgoraj.

7. Cišcenje, vzdřěvanje in narocanje nadomestnih delov

Nearnost!

Pred vsemi cistilnimi deli izvolecite varnostni vtic (sika 15). Odstranite akumulatorje.

7.1 Ciscenje

• Zašoitno opremo, zračne reze in ohišje motorjva vzdřžujte kar se le da v stanju brez pri-sotnosti prahu in umazanje. Napravo obrisite s suho krpo ali s komprimiranim zarkom pod nizkim pritiskom.
• Kosilnice ne smete izpirati s tekoco vodo, zlasti ne pod visokim tlakom.
• Priporočamo, da napravo očistite neposredno po vsakem končanem delu.
  Rednočistite napravo z vlažno krpo in ekaj milnice. Ne uporabljaje nobenih cistilinih ali razredcinih sredstev; le-ta lahko poškodujejo plasticne dele naprave. Pazite na to, da ne pride voda v notranjost naprave.
  Kosilnico po moznosti cristite s krtaco ali krpo.

7.2 Vzdhrzevanje

• Obrabljena ali poškodovana rezila, nosilce rezil in zatiče maj v kompletu zamenja pooblasčeni strokovnjak, da se ochrani centri-ranje.
  Poskrbite, da so vedno cvrsto pritegnjeni vsi prisrdilni elementi (vjaki, matice itd.), da lahko s kosilnico vedno varno delate.
  Pogosto preverjaje, ali kaze naprava za prestrezanje trave znake obrjenosti.
• Obrabljene ali poskodovane dele zamenjaje.
• Za dolgo zivljensko dobo morate vse vijačne dele, kolesa in osi cistiti in nato naolji.

SLO

Redno vzdrrzevanje kosilnice ne zagotavlja Same dolge rabe in zmogljivosti, temvec tudi temeljito in preprosto kosnjo trate.
Del, ki je najbolj izpostavljen obrabi, je rezilo. Redno preverjaje rezilo in njegovo pritrditev. Ce je rezilo obrajeno, ga takoj zamenjaje ali nabrusite. Ce opazite prekomerne vibracije kosilnice, to pomeni, da rezilo ni pravilino centrirano ali da je zaradi udarcev deformirano. V tem primeru ga popravite ali zamenjaite.
V notranjosti naprave ni nobenih delov, ki bi jih bilo potrebno vzdrrzevati.

7.3 Zamenjava rezila

Zaradi varnosti priporočamo, da rezilo zamenja pooblašćeni strokovnjak. Pozor! Nosite delovne rokavice! Uporabljaje samo originalna rezila, są sicer delovanje in varnost v dolocenih okolisćinah nista zagotovljena.

Za menjavo rezila ravnajte takto:

1. Odpustite pritrdilne vijake (glejte sliko 16/1).
2. Snemite rezilo in ga zamenjaje z novim.
3. Pri vgradnji novega rezila pazite na smer vgradnje rezila. Krilca rezila morajo stleti v prostor za motor (glejtse silko 16). Sprejemni stožci se morajo ujemati z izseki v rezilu.
4. Nato spet pritegnite pritrdiline vijake (glejte sliko 16/2). Pritezni moment naj znaša prbl. 25 Nm.

Ob koncu sezone izvedite sploso kontrolo kosilnice in odstranite vso nakopienco umazanijo. Pred vsakim zaetkom sezone obvezno preverite stanje rezila. Ce morate kosilnico popraviti, se obrnite na nas servis. Uporabiteramento originalne nadomestne dele.

7.4 Narocanje nadomestnih delov:

Pri narocanju nadomestnih delov je potrebno na-vesti naslednje navedbe:

Tipnaprave
Art. stevilko naprave
- Ident- stevilko naprave

Stevilka potrebega nadomestnegada dela Aktualne cene in informacije najdete na splletni strani www.Einhell-Service.com

St. articla za nadomestna rezila: 34.054.54

8. Skladiščenje in transport

Odstranite akumulatorje.

Skladischenje

Napravo in opremo shranjujte v temnem in suhem prostoru, kjer ne zamrzije in v kateregna nimajo dostopa otroci. Optimalna skladisčna temperature je med 5^ in 30^ . Orodje shranjujte v originalni embalazi.

Transport

Pred transportom napravo izklopite in jo locite od napajanza z energia.
- Po potrebi namestite zašcitne naprave za transport.
- Napravozascitite pred poskodbami in mocnimi tresljaji, ki nastajao zlasti pri prevozu v vozilih.
- Napravo zavarujte, da ne bo zdrsnila ali se prekucnila.

9. Odstranjevanje in ponovna uporaba

Naprava se nahaja v embalazi, da ne bi prislo do poskodb med transportom. Ta embalaza je surovi na in s tem ponovno uporabna ali pa jo je mozno reciklrati. Naprava in njen pribor sta izdelana iz razlichnih materialov kot npr. kovine in plastika. Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odlozite na ustreznem zbirališcu, da bo pravilno odstranjena. Če ne poz-nate primernih zbirališc, se pozanimaje pri svoji obcinski upravi.

SLO

10. Prikaz polnilnika

Prikaz stanja		Pomen in ukrepl
RdečaLED-dioda	ZelenaLED-dioda
Izklop Utripa	Pripravljeno	na uporaboPolnilnik je priključen na omrežje in pripravljen na uporabo, akumulator ni v polnilniku
Vklop Izklop	Poljenje	Polnilnik polni akumulator v načinu hitrega polnenja. Časi polnenja so navedeni na polnilniku.Oporzorilo! Dejanski Časi polnenja se lahko nekoliko razlikujejo od na- vedeniš Časov polnenja glede na obstojće stestanje polnosti.
Izklop Vklop	Akumulator je poln in pripravljen na uporabo.Nato se preklopi v blago poljenje, dokler ni povsem poln.Akumulator pustite v polnilniku prbljižno 15 minut dlje.Ukrep:Akumulator odstranite iz polnilika. Polnilnik ločite od omrežja.
Utripa Izklop	Prilagodilno	poljenjePolnilnik je v načinu pazljivega polnenja.Akumulator se pri tem zaradi varnosti počasneje polni in potrebujе več Časa. Vzroki so lahko naslednji:- Akumulatorja zelo dolgo niste polnili.- Temperatura akumulatorja ni v idealnem območju.Ukrep:Počakajte do konca postopka polnenja, akumulator lahko kljub temu pol- nite naprej.
Utripa Utripa	Napaka	Postopek polnenja ni mogoc. Akumulator je okvarjen.Ukrep:Okvarjenega akumulatorja več ne smete polniti.Akumulator odstranite iz polnilika.
Vklop Vklop	Motnja temperature	Akumulator je prevrč (npr. neposredni sončni Žarki) ali prehladen (pod 0°C).Ukrep:Akumulator odstranite in ga za 1 dan shranite pri sobni temperaturi (pribl. 20 °C).

SLO

11. Načrt iskanja napak

Napaka Možni vzroki Ukrep
Motor ne dela ali se ustavi (zrahljan kontakt)	a) zrahljani priključki na motorju b) naprava je v visoki travi c) ohišje kosilnice je zamašeno d)Varnostnivtč ni vtaknjen e) Akumulator ni pravilno vtaknjen f) Stik med prečko in prisdritvivo prečke ni zadosten ali ga ni (sika 3/pogla-vje 5.)	a) Preverijo naj v servisi delavnici b) postavite na nizko travo aliŽe pokošeno površino; po potrebi sp-remenite višino košnje c) očistete ohišje, da rezilo prosto steče d) Vklopite varnostni vtč (gleje 6.) e) Odstranite akumulator in ga na novo vtaknite (gleje 5.) f) Odprite spoj prečke, preverite stike in jih s šćetko previdno očistete. Dobro pritegnite spoj prečke (gleje 5.)
Moč motorja popušča	a) previsoka ali vlăžna trava b) ohišje kosilnice je zamašeno c) rezilo je močno obrabljeno d)Moč akumulatorja popušča	a)popravitevišinokošnje b) očistete ohišje c) zamenjaje rezilo d) Preverite moč akumulatorja in po potrebi akumulator napolnite (gleje 5.)
Nečistreza)ízraljeninovi	oži b) napačna višina košnje	a) zamenjaje ali nabrusite rezilo b) popravite višino košnje

Opomba! Zaradi zaščite je motor opremljen s termostatskim stikalom, ki motor ob preobremenitvi izklopi, nato pa ga po katki fazi hlajenja ponovno vklopi!

SLO

Samo za dezele EU

Elektricega orodja ne mecite med gospodinjske oypadke!

V skladu z evropsko smernico 2012/19/EG o starih elektrichin in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate loceno zbirati izrabljena elektrichna orodja in jih predati v okoljsko varno ponovno predelavo.

Reciklažna alternatively za poziv za vracanje:
Lastnik elektricne naprave je alternativno zavezan, da namesto vracanja sodeluje pri pri strokovno ustreznem reciklaranju v primuru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvizemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšinih odpadkov. To se ne nanaša na starim napravam prilozene deli pribora in opreme brez elektrichnih kom- ponent.

Ponatis ali kakrsnokoli razmnozevanje dokumentacije in spremlajocih papirjev o proizvodu, tudi po izvleckih, je dovoljenoazo izrecnim soglasjem Einhell Germany AG.

Pridrzana pravica do tehnicih spremb

SLO

Servisneinformacije

V vseh drzavah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servinisimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrnimi deli ali oskrba s potrosnimi materiali.

Upostevajte, da so nikateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.

Kategorija Primer
Obrabni deli* Ogljene šćetke, Akumulator
Obrabni material/ obrn dieli* Rezilo
Manjkajovi deli

• ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.Einhell-Service.com. Napako kar najbolj natancno opisi in v vsakem primuru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprašanja:

• Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?
• Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?
  Kaj na napravi po vašem mnenju ne dela (glavni znak)?

Opišite to napacno delovanje.

SLO

Garancijska listina

Spostovani uporabnik,

za naše izdelke izvajamo strogo končno kontrlo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno sluzbo na naslovu, ki je navenen na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po Telefonu na naveneni stevilki servisne sluzbe. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji so namenjeni izkljucno porabniku, tj. fizichim osebam, ki tega izdelka ne bodo uporabljale za svjo obr ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne garancijske storitve, ki jih spodaj nadevieni proizvajalec zagotavlja svojim kupcem novih naprav dodatno k zakonskemu jamstvu. Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.
2. Garancijske storitve se nanašajo izklučno na pomanjkljivosti na novih napravah zgoraj navedene-ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.

Prosimo, upostevajte, da naše naprave niso bile zasnovane za uporabo vPoklicu, obrti ali zaPoklicno uporabo. Garancijska pogodba takne ne nastane, Če napravo v garancijskem odobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali Če je bila izpostavljena obretenitvam, ki so temu enakovredna.

1. Iz garancije so izvzeti:

2. Skoda na naprvi, ki je nastala zaradi neuostoovanja navodil za monta lo ali zaradi nestrokovne instalacije, neuostoovanja navodil za uporabo (kot npr. s prikrjucitvivo na napacno omreznopapetost ali vrsto toka), neuostoovanja navodil za vzdbrzevanje in varnostnih dolocil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdbrzevanja.

3. Skoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi prebremite naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih).

4. Skode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. obicajne ali drugacne obrabe.

5. Garancijsko obdobjeTRAJa 24 mesecev in se zaene z datumom nakupa naprave. Garancijske zahtevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskh zahevkov po poteku garancijskega obdobja je izkljuceno. Popravilo ali menjava naprave ne podaljsha garancijskega obdobja, niti ne predstavlja zaetka novega garancijskega obdobja za storitve, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velj tudi pri servisih na kraju samem.

6. Za uveljavljanje vašega garancijiskega zahtevka okvarjeno naprvo prijavite na: www.Einhell-Service.com. Prijavite račun ali drugo dokazilo o vašem nakupu nove naprve. Naprave, poslane brez ustreznega dokazila ali tipske tablice, so izkljucene iz garancijskih storitevt, są jih ni možno uvrstiti. Če je okvara zajeta v nasih garancijskih storitvah, boste takoj prejeli popravljeno ali novo naprvo.

Seveda bomo proti placilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo ali ne sodijo vec. Napravo nam posljite na spodaj navenen naslov servisa.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s servisimi informacijami, opisanimi v teh navodilih za uporabo.

H

Veszély!
