Produkttyp	Sladdlös gräsklippare
Märke	Einhell
Modell	GP-CM 36/41 Li
Spänning	36 V DC (2× 18 V Power X-Change)
Klippbredd	41 cm
Klipphöjd	25–75 mm, justerbar i 6 steg
Uppsamlingskorgens volym	50 liter
Motorvarvtal	3400 varv/min
Vikt	16,4 kg
Ljudtrycksnivå L_PA	82,2 dB(A)
Vibration på styret	3,432 m/s² (K=1,5 m/s²)
Skyddstyp	IPX1
Klippsystem	Rotationskniv
Strömförsörjning	Li-Ion-batteri (ingår ej)
Klipphöjdsinställning	Central, 6 lägen
Fyllnadsindikator	Ja, på uppsamlingskorgen
Styre	Fällbart, höjdjusterbart i 3 nivåer
Transporthandtag	Ja
Säkerhet	Startsäkerhet, automatisk stopp vid släppt spak
Underhåll	Manuell rengöring, använd inte rinnande vatten
Slitdelar	Kniv (ref. 34.054.54), batterier, kolborstar
Garanti	24 månader

Vanliga frågor - GP-CM 36/41 Li EINHELL

Vilket batteri ska användas med gräsklipparen GP-CM 36/41 Li?

Gräsklipparen fungerar med två Li-Ion-ackumulatorer från serien Power X-Change (18 V vardera). De medföljer inte. Använd endast Power X-Change-batterier och ladda dem med en Power-X-laddare.

Hur justerar jag klipphöjden?

Stäng av motorn och ta bort säkerhetskontakten. Tryck justeringsspaken utåt, ställ in önskad höjd (25–75 mm i 6 steg) och släpp för att låsa.

Hur monterar jag styret?

Fäst styret vid justeringens tandning med snabbdragskruvarna. Fäll snabbdragsspakarna för att justera lutningen i 3 nivåer. Se till att båda sidorna är i samma position.

Hur vet jag om uppsamlingskorgen är full?

Korgen är utrustad med en fyllnadsindikator (fig. 9). Under drift öppnas luckan av luftströmmen. Om den stängs är korgen full och måste tömmas.

Vad gör jag om gräsklipparen inte startar?

Kontrollera kontakten, batteriernas laddningsstatus och kontakterna mellan styret och fästet (fig. 3). Se till att kniven inte är blockerad och att höljet är rent. Se felsökningsschemat i bruksanvisningen.

Hur rengör jag gräsklipparen?

Ta bort säkerhetskontakten och batterierna. Rengör med en fuktig trasa och lite tvål. Använd aldrig rinnande vatten eller högtryckstvätt. Borsta undersidan och höljet.

När ska kniven bytas?

Byt kniv om den är slö, skadad eller om gräsklipparen vibrerar onormalt. Använd originalkniv (ref. 34.054.54). Åtdragningsmomentet ska vara cirka 25 Nm.

Vad är kapaciteten på uppsamlingskorgen?

Uppsamlingskorgen har en kapacitet på 50 liter.

Kan gräsklipparen användas i sluttningar?

Ja, men klipp alltid vinkelrätt mot lutningen, aldrig i lutningens riktning. Lutningen får inte överstiga 15° av säkerhetsskäl.

Hur optimerar jag batteritiden?

Använd två batterier med samma laddningsnivå, klipp med högre klipphöjd, minska hastigheten och klipp oftare. Undvik frekventa starter. Om batteritiden är otillräcklig, välj batterier med högre kapacitet (Ah).

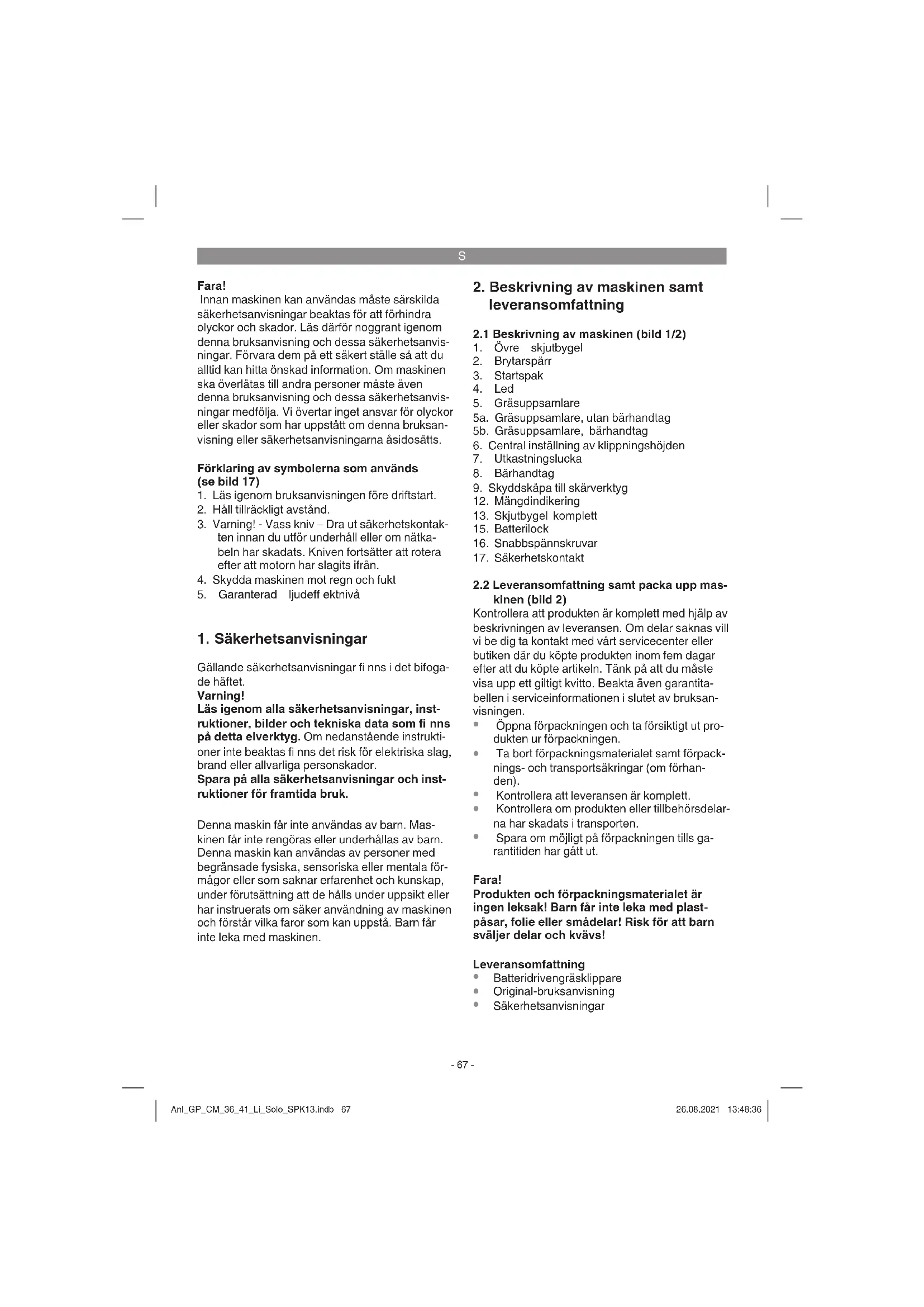

BRUKSANVISNING GP-CM 36/41 Li EINHELL

Innan maskinen kan anvandas maste sarskilda sakerhetsanvisningar beaktas for att forhindra olyckor och skador. Las darrfor noggrant igenomenna brauksanvising och dessa sakerhetsanvis- ngar.Forvara dem paett sakert stalle saatt du alltid kan hitta onskad information.Om maskinen sha overlatas till andra personer maste avenenna brauksanvising och dessa sakerhetsanvis- ngar medfolja.Vi overtar inget ansvar for olyckor erler skador som har uppstatt omenna bruksanvising ell sakerhetsanvisingarna asidosatts.

Förklaring av symbolerna som används (se bild 17)

1. Lásigenom bruksanvisningen fore driftstart.
2. Hall tillrackligt avstand.
3. Varning! - Vass kniv - Dra ut sakerhetskontak- ten innan du utfor underhall erer om natkabeln har skadats. Kniven fortssatter att rotera after att motorn har slagits ifran.
4. Skydda maskinen mot regn och fukt
5. Garanterad ljudeff ektniva

1. Sakerhetsanvisiningar

Läsigenom alla sakerhetsanvisningar, instruktioner, Bilder och teknska data som fi nns på detta elverktyg. Om nedanstænde instruktioner inte beaktas fi nns det risk for elektriska slag, brand erler allvariga personskador.

Spara på alla sakerhetsanvisningar och instruk tioner for framtida bruk.

Denna maskin fär inte användas av barn. Maskinen fär inte rengöras eller underhällas av barn. Denna maskin kan användas av personer med begränsade fysiska, sensoriska eller mentala formågor eller som saknar erfarenhet och kunskap, under Förutsättning att de hälls under uppsikt eller har instruerats om saker användning av maskinen och forstär vilka faror som kan uppsta. Barn fär inte leka med maskinen.

2. Beskrivning av maskinen somt leveransomfattning

2.1 Beskrivning av maskinen (bild 1/2)

1.Övre skjutbygel
2. Brytarsparr
3. Startspak
4. Led
5. Grasuppsamlare
5a. Grasuppsamlare,utanbarhandtag
5b. Grasuppsamlare, barhandtag
6. Centralinstallingavklippningschjden
7. Utkastningslucka
8. Barhandtag
9. Skyddskapa till skärverktyg
12. Mangdindikering
13. Skutbygel kompletti
15. Batterilock
16. Snabbspannskruvar
17. Sakerhetskontakt

2.2 Leveransomfattning samt packa upp maskinen (bild 2)

Kontrollera att Produkten ar komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vart servicecenter aller butiken dar du köpteprodukten inom fem dagar after att du köpte articeln. Tänk på att du maste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av braksanvisingen.

• Oppna forpackningen och ta forsiktigt utprodukten ur forpackningen.
  Ta bort forpackningsmaterialiet samt forpacknings- och transportsakringar (om forhan-den).
• Kontrollera att leveransen ar komplet.
• Kontrollera om Produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om möjigt på forpackningen tills garantitiden har gatt ut.

Fara!

Produkten och forpackningsmaterialiet ar ingen leksak! Barn far inte leka med plastpasar, folie uller smadelar! Risk for att barn svaler delar och kvavs!

Leveransomfattning

• Batteridrivengrasklippare
  Original-bruksanvising
  Sakerhetsanvisiningar

S

3.Ändamalsenlig användning

Gräsklipparen ar lamplig for privat bruk i hemma-eller koloniträgdārdar.

Sádana gräsklippare som ar avsedda for privata hemma- och koloniträdgár dar defi nieras som utrustning vars árliga användning i regel inte overstiger 50 timmar och som till overvögande del används till gräsvard, dock ej till allmanna gronytor, parker, sportanläggninger erller till lant- och skogsbruk.

Obs! Págrund av olycksrisken fár gräsklipparen inte användas till att trimma buskar och häckar, till att skāra eller fi nördela klätterväxter, till gräsklippning pá tak uller i balkonglador, till rengöring (rensugning) av gängar aller som kompostkvarn För fi nördelning av kvistar ochGRENAR fràd och häckar. Dessutom fár gräsklipparen inte användas som motorhacka samt for att plana ut ojämmheter i marken, tex mullvadshogar.

Av sakerhetsskal fár grasklipparen inte anvandasom drivaggregat for andarabetsverktyg ochverktygssatser, sávida detta inte uttryckligen har tillàtitis av tilverkaren.

Maskinen far endast anvandas till sitt avsedda andamal. Anvandingar som stracker sig utover detta anvandningsomrade ar ej andamalsenliga. For materialskador erer personskador som resultar av sadan anvanding ansvarar anvandaren/ operatoren sjlv. Tillverkaren patar sig inget ansvar.

Tänk pà att varaprodukter endast fár användas till ándamälsenigt syfte och inte har konstruerats for ykrésmássig, hantverksmássig eller industriell användning. Vi ger dārfor ingen garanti omprodukten ská användas inom ykrésmássiga, hantverksmássiga eller industriella verksamheter ulliknande aktivitet.

4. Tekniska data

Spänning 36 V DC
Motorvarvital 3400 min-1
Kapslingsklass. IPX1
Skyddsklass. III
Vikt. 16,4kg
Klippbredd 41 cm

Gräsupssamlarens volym 50 liter
Ljudtrycksniva LpA 82,2 dB(A)
Osakerhet KpA 3 dB(A)
Uppmatt ljudeff ektniva IWA 94,0 dB(A)
Osakerhet KWA 2,01 dB(A)
Garanterad ljudeff ektniva IWA 96 dB(A)
Vibration vid stangen a, 3,432 m/s²
Osakerhet K 1,5 m/s²
Inställning av klippningshöjd ...25-75 mm; 6 lagen

Obs!

Maskinen levereras utan batterier och utan laddare. Tank pa att maskinen endast farnvandas med Li-jon-batteri fr an serien Power X-Change!

Li-jon-batterierna i serien Power X-Change farr endast laddas med Power X-laddaren.

Buller- och vibrationsvarden har bestamts enligt EN ISO 3744:1995, EN ISO 11201:1996 e EN ISO 20643:2008.

Begransa upppomsten av buller och vibration till ett minimum!

• Använd endast intakta maskiner.
• Underhäll och rengör maskinen regelbundet.
• Anpassa ditt arbetssätt till maskinen.
• Overbelasta inte maskinen.
• Lämna in maskinen for översyn vid behov.
• Slå ifrän maskinen om den inte används.
• Barhandscar.

Kvarstaende risker

Kvarstaende risker foreligger alltid aven om detta elverktyg anvands enigt foreskrift. Foljande risker kan uppst a grund av elverktygets konstruktion och utforande:

1. Lungskador om ingen lamplig dammi Itermask anvands.
2. Horselskador om inget lampligt horselskydd anvands.

Varning!

Denna maskin genererar ett elektramagnetiskt falt under drift. Under vissa omständigheter kan detta falt paverka aktiva erller passiva medicinska implantat. For att reducera risken for allvarliga aller dollygapa persorskador, rekommender vi att personer med medicinska implantat kontaktar sin lakare och tillverkaren av det medicinska implantatet innan maskinen anvands.

5. Färe användning

Gräsklipparen levereras i delvis demonerat skick.
Innan gräsklipparen fār användas skjutbygeln och gratuppsamlaren moneras. Följ braupsanvis-
ningen steg for steg och orientera dig after bilderna nār du monterar samman maskinen.

Mark Nödvändiga monteringsdilar (skruvar, kabelklammor osv) eller funkientsdilar (tex stickkontakter, nycklar) kan fi nnas i forpackningens formdilar erler pa maskinen.

Vid hoger kuggar for installingn av stangen finns 3 kontakter (bild 3/pos. D), liksom vid hoger skutbygel (bild 3/pos. E). Kontakterna anvands til elektriskanluting mellan motor och skutbygel.

For att undvika glappkontakt medan du klipper gräset, vilket kan innebärä att motorn stannar, mäste kontakterna vid inställningen av stangen och skjutbygeln tryckas fast mot varandra. Vid behov kan du även vrida snabbspännpaken pa höger sida en aning i medsols riktning after att den har fällts in.

Montera bygelfastet

Fäst skutbygeln (bild 2/pos. 13) vid kuggarna for justeringen av stangen med snabbspännskruvarna (bild 2/pos. 16). Vid behov kan motsvarande snabbspännskruv på ggangan vridas tillbaka sä pass mycket att snabbspännspaken (bild 4/pos. 16a) direfter kan fällas bakat.

Om de bada snabbspannspakarna (bild 5/pos. 16a) fälls upp kan lutningen av den kompletta stängen stallas in pää ett av tre lagen (bild 5). Endast dessa tre lagen ar möjiga. Se till att sama lage har ställts in pa bada sidor. När de bada snabbspannspakarna fälls nedigen har skjutby-geln fi xeratsigen.

Om de bada snabbspannspakarna (bild 6/pos. 16a) fälls upp, kan den övre skjutbygels lutning ställas in pa att av tre lagen (bild 6a). Se till att sama lage har ställts in pa bada sider. När de bada snabbspannspakarna fälls nedigen har skjutbygeln fi xeratsigen.

Montera grasuppsamlaren

Tryck till sist fast barhandtaget (bild 7 / pos. 5b)
pa den övre käpdelen av grayscaleamlaren. När du monterar samman这部分 delar sku du höradydligt hur de snapper saman. Slå infrán motom och kontrollera att kniven inte langre roterar innan du hanger in grayscaleamlaren. Lyft på utkast-

ningsluckan (bild 8/pos. 7) med den ena handen. Hali i grasuppsamlarens handtag med den andra handen och hang in upipfran.

Mängdindikering på gräsuppsamlaren

Grasuppsamlaren ar forsedd med en mangdindikering (bild 9/pos. 12). Denna oppnas av luftfl odet som genereras av grasklipparen under drift. Om luckan stangs till medan du klipper, har grasuppsamlaren fyllts och maste direfter tomas. For att mangdindikeringen ska fungera pa avsett vis maste oppningarna under luckan alltid vara rena och kunna slappa igenom luft.

Stalla in klippningshofden

Obs!

Klippningshöjden fär endast ställas in om motom har slagits ifran och sakerhetskkontakten har dragits ut.

Ställ in klippningshöjden på följande satt (se bild 11):

1. Tryck reglaget (7) utat.
2. Ställ reglaget (7) på avsedd klippningshöjd.
3. Slapp reglaget (7) och kontrollera att det har snappt fast sakert i sparren.

Lasa av klippningshofjorden

Klippningshöjden som kan ställas in på sex olika lagen mellan 25 och 75 mm kan lasas av på skalan.

Innan du bōrjar klippa, kontrollera att skáverkty-get inte ár trubbigt och att moneringsmaterialet inte har skadats. Byt ut trubbiga och/eller skada-de knivar sà att ingen obalans uppstár. Sla ifran motorn och dra ut sakerhetskontakten innan du gör dessa kontroller.

Ladda batteriet (bild 12)

1. Dra ut batteriet ur maskinen. Tryck in sparrknappen (bild 13/pos. C).
2. Kontrolera att natspanninger som anges pa markskyten stammer overens med natspanninger i vagguttaget. Anslut laddarens stickkontakt till vagguttaget. Den grona lysdioden borjar blinka.
3. Satt batteriet aller batterierna pa laddaren.
4. Under punkten, Lampor på laddaren" fi nns en tabell som forklarar vad de olya lysioderna på laddaren betyder.

Medan batteriet laddas varms det en aning. Detta ar dock normalt.

S

Om batteriet inte kan laddas maste du kontrollera

att natspanning finns i vagguttaget
att det finns fullgod kontakt vid laddningskontakterna

Om batteriet fortfarande inte kan laddas maste du lamna in

laddarenoch
batteriet

till var kundtjanstavdelning.

For en professionll returning vill vi be dig att kontakta var kundtjanst ell butiken dar du kope productsen.

När du returnerar eller avfallshanterar batter- rier eller batteridrivnaprodukter, maste du se till att dessa forpackas separat i plastpäsar for att undvika kortslutninger erller brand!

For att batteriets livslängd skà blå lang som möjigt ská batteriet alltid laddas i god tid. Detta ar alltid nödvändigt om du marker att maskinens prestanda börjar forsvagas. Se till att batteriet aldrig laddas ur helt. Detta leder till att batteriet forstör!

Kapacitetsindikering for batteriet (bild 13)

Tryck pa knappen (pos. A) for kapacitetsindikering for batteriet. Kapacitetsindikeringen (pos. B) visar batteriets laddningsniva med tre lysdioder.

Alla tre lysdioder ar tanda

Batteriet ar fulladdat.

2 aller 1 lysdioder ar tanda

Batteriet har tillracklig restkapacitet.

1 lysdiod blinkar

Batteriet ar tomt och maste laddas.

Alla lysdioder blinkar

Batteriets temperatur har underskridits. Dra av batteriet fran maskinen och lat det svalna i rumstemperatur i en dag. Om felet forfarande indikeras har batteriet djupurladdats och ar darmed defekt. Dra av batteriet fran maskinen. Du farr inte langre anvanda eller forsoka ladda ett defekt batteri.

Montera batteriet (bild 14)

Öppna batterilocket. Satt sedan in de bada batterierna enligt beskrivningen i bild 14.

Mark

Använd alltid batterier med samma laddningsnivá, och kombinera aldrig laddade och halvfulla batterier. Ladda alltid báda batterier samtidigt. Batteriet med den lagre laddningsniván avgör maskinens drifttid. Ladda báda batterier kompletteninnan maskinen tas i drift. Stäng batterilocket genom att stanga locket.

6. Anvanda

Obs!

Gräsklipparen ar utrustad med en sakerhetsfunk tion som skarforhindra obehoriga att anvanda maskinen. Strax innan grasklipparen skanavandas maste sakerhetskontakten (bild 15/pos. 17) skjutas in ioppningen.Varje gang du avbryter erabet, ellerm od ku klippt fardigt, skasakerhetskontakten dras utigen.

Obs!

For att forhindra att grasklipparen startar oavsiktligt, grasklipparen utrustad med en brytarsparr (bild 1/pos. 2) som maste tryckas in innan bygeln (bild 1/pos. 3) kan tryckas in. Grasklipparen slas ifran om du slapper bygeln. Starttiden kan uppgà till nagra sekunder. Slä till och ifrān maskinen pa detta satt et par gänger for att kontrolera attin din maskin fungerar ratt. Innan du utfor reparation aller underhäll pa maskinen, maste du kontrolera att kniven inte roterar och att sakerhetskontakten har dragits ut.

Varning! Oppna aldrig utkastningsluckan for att tomma grasuppsamlaren medan motorn fortfarande ar igang. Den roterande kniven kan fororsaka persorskador.

Fäst alltid utkastningsluckan resp. gräsuppsam-laren noggrant. Slå alltid ifrän motorn innan du tar bort gräsuppsamlaren.

Beakta alltid avstandet mellan knivkapan och dig själv som bestäms av styrstängerna. Var särskilt forsiktig nar du klipper och andrar korriktning pa sluttningar och slänter. Se till att du alltid stär sta-digt, bär skor med halkfria och profi lerade sulor samt langa byxor.

Använd alltid gräsklipparen i rät vinkel mot lutninen, gå alltsä inte uppför erller nedfor slänten. Av sakerhetsskal fär du inte anvenda gräsklipparen på slänter om lutningen overstiger 15 grader.

S

Var särskilt fösiktig när du gär bakkänges och när du drar gräsklipparen. Risk for att du snavar!

Instruktioner for korrekt grasklippning

Vi rekommenderar att du kör overlappende banor med gräsklipparen.

Klipp alltid med en vass och intakt kniv sa att grasstran inte fransas ut, vilket annars kan leda till att grasmattan gulnar.

For att du sca fa en fi n skärningsbild pa grasmatan maste du gä i sä raka banor som möjt. Setill att banorna dar du har klippt overlappar varandra med ett par centimeter sa att inga remsor stär kvar.

Användningstiden für batteriet, och därmed ytpreststandan i kvadratmeter, ar till största del beröende av foreliggande egenskaper i grasmattan (t tex täthet, fukt, langd, klippningshöjd) och klippningshestigheten (stegtempo). For en individuell anpassning av ytpreststandan rekommenderar vi att grasmattan klips oft a med hög klippningshöjd och med lampligt tempo. Om maskinen oft a slä ifrän och till under klippningen leder detta till reducerad ytprestanda. Om du inte ar nöjd med batteriets användningsid (ytprestanda) trots dessa atgärder, kan batterier med högre kapacitet (Ah) vara en lamplig Lösning.

Hur ofta du maste anvanda grasklipparen ar alltid beroende av hur snabbit graset vaxter. Under den huvudsakliga vaxttiden (maj - Juni) två ganger i veckan, annars en gang i veckan. Ställ in klipphöden pa 4 - 6 cm, sa att graset kan växa 4 - 5 cm mellan klippningarma. Om graset har blivit en aning högre, bor du inte góra misstaget att genast klippa ned det till normal höjd. Detta skadar grasmattan. Klipp aldrig bort mer'an halften av grasets Höjd.

Häll gräsklipparens undersida ren och ta alltid bort gräs som har fastnat. Avlagringar gör det svärare att starta maskinen, och paverkar dessutom klippningskvaliteten och utkastningen.

Använd gräsklipparen i rät vinkel på sluttningar. Du kan undvika att glida med gräsklipparen om du häller den snett uppat. Väjl klippningshöjd beroende på aktuell grashöjd. Gå fl erä gänger med gräsklipparen sa att maximalt 4 cmɜrss klipps av varje gang.

Slå alltid ifrán motom innan du kontrollerar kniven. Tänk på att kniven fortvarsäter att rotera ettpar sekunder after att du har slagit ifrán motom.

Förðk aldrig att stoppa kniven. Kontrolera med jämna mellanrum att kniven sitter fast ordentigt, ár i fullgott skick samt tillräckligt vass. Om detta inte skullevara fallet maste den silpas erller bytas ut. Om den roterande kniven slár emot ett foremal maste du slá irfrán gräsklipparen och vanta tills kniven har stannat helt. Kontrolera därefter knivens och knivfastets skick. Om dessa har skadats maste de bytas ut.

Om du ser att grästrester ligger kvar pa grasmattan after att du klippt, ar detta ett tecken pa attgrasuppsamlaren maste tommas.Obs! Sla ifran motorn och vanta tills kniven har stannat helt innan du tar av grasuppsamlaren.

For att ta av grasuppsamlaren maste du lyfta upp utkastningsluckan med den ena handen, och med den andra handen lyfta av grasuppsamlaren med handtaget. Enligt beskrivningen i sakerhetsforeskriffterna kommer utkastningsluckan att slagenar grasuppsamlaren tas av sa att den bakre utkastningsoppningen direfter ar stangd. Om grasrester hanger kvar i oppningen ar det lampligt att kora tillbaka grasklipparen med ungefjar 1 m sa att det skag lalettare att starta maskinen.

Om avlagringar av gammalt gras fi nns kvar i grasklipparens kappa och pa arbetsverktyget, fardetta inte tas bort med handen erer med fotterna. Anvand lampliga hjalpmedel, tex en handborste.

For att garantera att graset samlas upp pa avsett vis, sca grasuppsamlaren rengoras fran insidan after anvandningen.

Hangendast ingrasuppsamlarenommotorn har slagitsifranochknivenhar stannat.

Lyt fup utkastningsluckan med den ena handen, hall fast grasuppsamlarens handtag med den andra handen och hang direfter in fran ovensidan.

7. Rengöring, Underhäll och reservdelsbeställning

Fara!

Dra alltid ut sakerhetskontakten om maskinen skarengoras (bild 15). Dra av batterierna.

7.1 Rengora maskinen

Häll skyddsanordningarma,ventilationsöpp- ningarna och motorkapan i sa damm- och

S

smutsfritt skick som möjigt. Torka av maskinen med en ren duk aller blas av den medtryckluft med svagt tryck.
- Rengör inte grasklipparen under rinnende vatten, särskilt under högtryck.
- Vi rekommenderar att du rengör maskinen efter varie användningsstilläte.
Rengör maskinen med jämna mellanrum med en fuktigduk och en aning sapa. Anvand inga rengörings-ller losningsmedel.Dessa kan skada maskinens plastdelar.Se till att ingavatskor frangcr in i maskinens inre.
- Rengör om möjlig gräsklipparen endast med en borste eller en trasa.

7.2 Underhäll

Slitna aller skadade knivar, knivfosten och bultar maste bytas ut satsvis av en behorig fackman for att garantera att balansen bi-behalls.
Se till att alla faskdon (skruvar, muttrar osv) alltid ar fast atdragna sa att du kan anvanda grasklipparen utan risk for skador.
- Kontrollera ofta om gräsuppsamlaren År slitten.
- Byt ut slitna eller skadade delar.
For att garantera lang livslängd skaa skruvdelar samt hjul och axlar rengoras och darefter oljas in.
- Om du vardar din grasklippare i regelbundna intervaller forbattras inte endast ultrustningens livslangd och prestanda, utan det blir dessutom lättare att använda grasklipparen och resultatet blir bättre.
- Gräsklipparens kniv ar den del som slits mest. Kontrollera knivens skick i regelbundna intervaller som att den sitter fast ordentlich. Om kniven ar sliten måste den genast bytas ut eller slipas. Om du marker av kraftiga vibrationer i grasklipparen, betyder detta att kniven ar felaktigt balanserad eller har deformerats av stötar. I södana fall måste kniven repareras eller bytas ut.
I sticksågens inre finns inga delar som kraver unterhäll.

7.3 Byta ut kniven

Av sakerhetsskal rekommenderar vi att du later en behörig fackman byta ut kniven. Obs! Bär arbetshandskar! Använd endast originalknivar eftersom det anns fi nns risk for att vissa Funktion inte fungerar och att sakerheten inte kan garanteras.

Byt ut kniven pa foljande satt:
1. Lossa pa fästskruven SW13 (se bild 16/1).
2. Ta av kniven och byt ut den mot en ny.
3. Se till att monteringsriktningen stammer nár du monterar in dennya kniven. Knivens vingar maste skjuta in motorrummet (se bild 16). Fäststiften maste stämma overens med de stansade oppningarna i kniven.
4. Dra darefter at fästskruven med universaltyckeln (se bild 16/2). Åtdragningsmomentet bör vara ca 25 Nm.

Kontrolera gräsklipparens allmanna skick vid sasongens slut och ta bort alla rester som har fastnat. Kontrolera tvunget grasklipparens skick innan du tar den i drift for forsta gangen after vinteruppehallet. Kontaktva var kundtjänst om reparacion kravs. Anvand endast originalresvdelar.

7.4 Reservdelsbestalling

Lamna foljande uppgifter vid beställning av reservdilar:

• Masktyp
• Maskinensartikel-nr.
• Maskinensident-nr.
  Reservdelsnummer for erforderlig reservdel Aktuella priser och ytterligare information fi nns paa www.Einhell-Service.com

Reservkniv art.-nr.: 34.054.54

8. Forvaring och transport

Dra av batteriet.

Förvaring

Forvara maskinen och dess tillbehör på en mörk, torr och frostfri plats samt otillgangligt for barn. Den bösta forvaringstemperaturen ar mellan 5 och 30^ . Förvara maskinen i originalforpackningen.

Transport

• Innan maskinen fär Transporteras skden slås ifrän och skiljas at frän elnätet.
  Montera transportskydd om forhanden.
• Skydda maskinen mot skador och kraftiga vibrationer som särskilt kan uppsta vid transport i fordon.
  Fixera maskinen sa att den inte kan glida ell er valta.

S

9. Skrotting och Återvinning

Produkten ligger i en forpackning som fungerar som skydd mot transportskador. Denna forpack- ning bestar av olica material som kan atervinnas. Lamna in forpackningen till att insamlingsstalle for atervinning. Produktien och dess tillbehor bestar av olica material som tex metaller och plaster. Defekta producerkter far inte kastas i hushallssoporna. Lamna inprodukten till att insamlingsstalle i din kommun for professionell avfallshantering. Hör after med din kommun om du inte vet var narmsta insamlingsstalle fi nns.

10. Lampor pa Iaddaren

Indikeringstatus		Betydelse och Åtgärder
Rödlysdiod	Grönlysdiod
Frân Blinkar	Driftberedd	Laddaren ar ansluten till elnätet och driftberedd, inget batteri i laddaren.
Till Frân Laddning		Laddaren snabbladdar batteriet. De olika laddningsstiderna anges på lad-daren.Märk! Beroende på befintlig laddningsnivà i batteriet kan de verkliga ladd-ningstiderna till viss del avvika frän angivna laddningstider.
Frân Till Batteriet har laddats och ar klart für användning.Därefter kopplas laddaren om till skonladdning tills batteriet har laddats helt.Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min.Atgård:Ta ut batteriet ur laddaren. Koppla loss laddaren frân elnätet.
Blinkar Frân	Anpassningsladdning	Laddaren har ställts in på ett läge für skonsam laddning.Av sökerhetsskäl laddas batteriet upp längsammare och behöver mer tid.Detta kan ha följande orsaker:- Batteriet har inte laddats under mycket lang tid.- Batteriets temperatur ar inte i idealområdet.Atgård:Vänta till batteriet har laddats, batteriet kan ändå laddas vidare.
Blinkar Blinkar Störning		Batteriet kan inte langre laddas. Batteriet ar defekt.Atgård:Ett defekt batteri fär inte langre laddas.Ta ut batteriet ur laddaren.
Till Till Temperaturstörning		Batteriet ar für varmt (t ex direkt solstrålning) eller for kallt (under 0°C)Åtgård:Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C).

11. Felsökning

Störning Möjlga orsaker Åtgärder
Motorn startar inteEller stannar underdrift (glappkontakt)	a) Ansluttingarna vid motorn har loss-natb) Maskinen stär i alltför högt gräs c) Gräsklipparens kapa ar tilltäpptd) Säkerhetskontakten har inte satsi e) Batteriet har inte satsi rättf) Otilräcklig erller ingen kontakt mel-lan stäng och stängfaste (bild 3 / avsnitt 5.)	a) Låt kundtjänst kontrollera.b) Starta på lågt gräs eller på ytor somredan klippts; Ändra ev. på klipphöjdenc) Rengör kapan sä att kniven kan rotera frittd) Sätt i säkerhetskontakten (se 6.)e) Ta ut batteriet och sätt sedan i detigen (se 5.)f) Oppna stängkopplingen, kontrolleraom kontakterna ar smutsiga och rengör försiktigt med en borste. Draät stängkopplingen fast (se 5.)
Motornsprestandaavtar	a) För högt ellere fuktigt gräsb) Gräsklipparens kapa ar tilltäpptc) Kniven ar nedslitend) Batterietiskapacetet avtar	a)Korrigeraklippningshöjenb) Rengör kapanc) Byt ut knivend) Kontrolera batteriets kapacitet, lad-da upp batteriet vid behov (se 5.)
Dåligklippningskva-litet	a)Knivenårslitenb) Fel klipphöjd	a) Byt ut erller slipa knivenb) Korrigera klipphöjen

Obs! Motorn skyddas av en termobrytare som slar ifran vid overbelastning och som automatiskt kopplas in pa nytt afteren kort avkylningspaus!

S

Kasta inte elverktyg i hushaillssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av aller innehaller elektriska aller elektroniskaprodukter och dess tillampnning i den nationella lagstiftningen, maste forbrukade elverktyg källsorteras och lämnas in for miljövänlig atervinning.

Atervinnings-alternativ till begaran om atersandning: Som ett alternatively till returning ar agaren av elustrustningen skydig att bidraga till andamalsenlig avfallshantering for det fall att urustrinstungen sca skrotas. After att den forbrukade urustrinstungen har lamnats in till en avfallsstation kan den omhandertas i enlighet med gallande nationella lagstiftning om atervinning och avfallshantering. Detta galler inte for tilbehorsdeler och hjalpmedel utan elektriska komponenter vars syfte har varit att komplettera den forbrukade urustrinstungen.

Eftertryck eller annan duplicering av dokumention och medfoljande underlag forprodukterna, även utdrag, ár endast tillatet med uttryckligt tillstand frän Einhell Germany AG.

Med forbehall for tekniska andringar.

S

Serviceinformation

I alla lander som namns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Vara partners star garna til tjänst for alla slags servicearben sasom reparatio ontillhandahallande av reservdeler, slitagedelar och forbrukningsmaterial.

Kom ihag att foljande delar i denna produkt ar utsatta fort bruksmassigt och naturligt slitage som att foljande delar kravs som forbrkningsmaterial.

Kategori Exempel
Slitagedelar* Kolborstar, Batteri
Förbrukningsmaterial/förbrukningsdeler* Knivar
Delar som saknas

• ingár inte tvunget i leveransomfatthingen!

Vid brister aller störningar kan du animäla detta på webbplatsen www.Einhell-Service.com. Ge en detailjerad beskrivning av felet som har uppstätt och besvara alltid foljande frägor:

Fungerade Produkten Forst aller var den defekt fran borjan?
- Märkte du av nagonting innanprodukten slutade att fungera (symptomer fere defekt)?
Enligt din asikt, vilken Funktion ar felaktig i Produkten (huvudsymptom)?

våraprodukter genomgår en strängkvalitetskontroll. Om denna produkt mot formodan inte fungerpar rätt satt, beklagar vi detta och ber dig att kontakta var serviceavdelning under adressen som anges pa garantikortet. Vi stär även gärna till tjänst på Telefon under servicenumret som anges nedan. Följande punkter gäller for att du ska kunna góra ansprák på garantin:

1. Dessa garantivillkor vander sig enbart till konsumenter, dvs. naturlga personer som inte har for avsikt att anvandaenna produit i kommersielt syfte er inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstende tilverkare erbjuder kopare av nyaprodukter. Dessa tjänster ar en komplettering till den lagstadgade garantin. Garantiansprak som regleras enigt lag paverkas inte avenna garantii. Vara garantitjänster ar gratis for dig.
2. Garantitjänsterna omfattar endast sadana brister som bevisligen kan harledas till material-ller tillverkningsfel. Produktien som du har kopt sca vara ny och harstamma fran nedanstende tillverkare. Vi avgor om sadana brister i produits ske atgards erer om Produkten skya bytas ut. Tank pa att vara produktor endast far anvandas til andamalsenigt syfte och inte har konstruerats for kommersiell, hantverkmassig erer ykesmasig varndning. Ett garantiavtal sluts darrfor ej om produitinom garantitiden har anvants inom ykesmassga, hantverkmassiga erer industriella verksamheter erher utsatts for liknande pakenning.

3. Garantin omfattar inte:

4. Skador på Produkten som kan harledas till att monteringsanvisingen missaktats eller på grund av felaktig installation, asidosattBruksanvising (tex anslutning till felaktig natspanningller stromart), missaktade underhalls- och sakerhetsbestammelser, omprodukten utsatts for onormala miljofaktorer ullbristfällig skotsel och underhall.

5. Skador på produkten som kan harledas till missbruk erer ej andamalsenlig anvandning (tex overbelastning av produkten eller anvanding av ej godkanda insatsverktyg erer tillbehör), främmande partiklar som har trängt in i produkten (tex sand, sten erller damm, transportskador), yttre våld erler yttre paverkan (tex skador after att produkten fallit ned).

6. Skador på Produkten eller delar avprodukten som kan harledas till bruksmüssigt, normalt eller for övrigt naturligt slitage.

7. Garantitiden uppgar till 24 manader och galler fran datumet närprodukten koptes. Medan garantiti- den fortfarande galler sha ansprak pa garanti stallas inom tva vecor after att defekten faststalldes. Det ar inte mojgt att stalla ansprak pa garanti aftert att garantitiden har lopt ut. Garantitiden forlangs inte nar Produkten repareras ell erbyts ut, dessutom medfor sadana arbeten inte at en ny garantitid boorjar galla for produit eer for ev. reservdeler som har monterats in. Detta galler aven vid hembesok.

8. Anmal den defekta Produkten pa foljande webbplats for att gora ansprak pa garantin: www.Einhell-Service.com. Se till att du har sparat pa kvittot ell ertt annat kopebevis som pavisar att du har koptenna produkt i nytt skick. Produktor som sands in utan kopebevis erler utan markskylt tacks inte av vara garantitjänster eftersom de inte kan identifieras. Om defekten i produkten tacks av vara garantitjänster, fär du genast en reparerad ell erny produit av oss.

Givetvis kan vi även, mot debitering, atgärda skador som antingen inte tacks av garantin aller som har uppstatt after garantitidens slut. Skicka in Produkten till nedanstænde serviceadress.

För slitage- och föbrkningsdeler som für delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges ienna bruksanvising.

CZ

Nebezpeci!

Pri pouzivani pistroju musi byt doprozova urcitia bezpecnostni opatreni,aby se zabrano zranenim a skodam.Precite si proto peclive tento navod k obslze/bepezcnostniPokyny. Dobre si ho/ je ulozte, abyste meli tyto informace kdykoliv po ruce. Pokud predate pistroj jinym osobam, predeje s nim prosim i tento navod k obsslze/bepezcnostniPokyny.Nepreibame zdne ruceni za skodya urazy vznikle v dusledku nedodrozovani tohoto navodu k obsslze a bezpecnostnichPokynu.

Vysvetleni pouzitych symbolu (viz obr.17)
