Produkttype	Trådløs plæneklipper
Mærke	Einhell
Model	GP-CM 36/41 Li
Spænding	36 V DC (2× 18 V Power X-Change)
Klippebredde	41 cm
Klippehøjde	25-75 mm, justerbar i 6 trin
Opsamlingskurvens volumen	50 liter
Motorens omdrejningshastighed	3400 omdr./min.
Vægt	16,4 kg
Lydeffektniveau L_PA	82,2 dB(A)
Vibration på styret	3,432 m/s² (K=1,5 m/s²)
Beskyttelsesklasse	IPX1
Klipsystem	Roterende kniv
Strømforsyning	Li-Ion batteri (medfølger ikke)
Justerbar klippehøjde	Central, 6 positioner
Fyldningsindikator	Ja, på opsamlingskurven
Styr	Sammenklappeligt, justerbart i højden på 3 niveauer
Transportgreb	Ja
Sikkerhed	Startspærre, automatisk stop ved frigivelse af håndtag
Vedligeholdelse	Manuel rengøring, brug ikke rindende vand
Sliddele	Kniv (ref. 34.054.54), batterier, kulbørster
Garanti	24 måneder

Ofte stillede spørgsmål - GP-CM 36/41 Li EINHELL

Hvilket batteri skal bruges til plæneklipperen GP-CM 36/41 Li?

Plæneklipperen fungerer med to Li-Ion-akkumulatorer fra Power X-Change-serien (18 V hver). De medfølger ikke. Brug udelukkende Power X-Change-batterier og oplad dem med en Power-X-oplader.

Hvordan justerer jeg klippehøjden?

Stop motoren og fjern sikkerhedsstikket. Tryk justeringshåndtaget udad, sæt det i den ønskede højde (25-75 mm i 6 trin), slip det derefter for at låse det.

Hvordan monterer jeg styret?

Fastgør styret ved justeringens tandhjul ved hjælp af hurtigspændingsskruerne. Fold hurtigspændingshåndtagene ned for at justere hældningen i 3 niveauer. Sørg for, at begge sider er i samme position.

Hvordan ved jeg, om opsamlingskurven er fuld?

Kurven er udstyret med en fyldningsindikator (fig. 9). Under drift åbnes klappen af luftstrømmen. Hvis den lukker, er kurven fuld og skal tømmes.

Hvad gør jeg, hvis plæneklipperen ikke starter?

Kontroller stikforbindelsen, batteriernes ladetilstand og kontakterne mellem styret og fastgørelsen (fig. 3). Sørg for, at kniven ikke er blokeret, og at huset er rent. Se fejlfindingsplanen i manualen.

Hvordan rengør jeg plæneklipperen?

Fjern sikkerhedsstikket og batterierne. Rengør med en fugtig klud og lidt sæbe. Brug aldrig rindende vand eller højtryksrenser. Børst undersiden og huset.

Hvornår skal kniven udskiftes?

Udskift kniven, hvis den er sløv, beskadiget, eller hvis plæneklipperen vibrerer unormalt. Brug en original kniv (ref. 34.054.54). Tilspændingsmomentet skal være ca. 25 Nm.

Hvad er kapaciteten af opsamlingskurven?

Opsamlingskurven har en kapacitet på 50 liter.

Kan plæneklipperen bruges på skråninger?

Ja, men klip altid vinkelret på skråningen, aldrig i skråningens retning. Skråningen må ikke overstige 15° af sikkerhedsmæssige årsager.

Hvordan optimerer jeg batteriernes levetid?

Brug to batterier med samme ladeniveau, klip i en højere klippehøjde, reducer hastigheden og klip oftere. Undgå hyppige starter. Hvis levetiden er utilstrækkelig, skal du vælge batterier med større kapacitet (Ah).

BRUGSANVISNING GP-CM 36/41 Li EINHELL

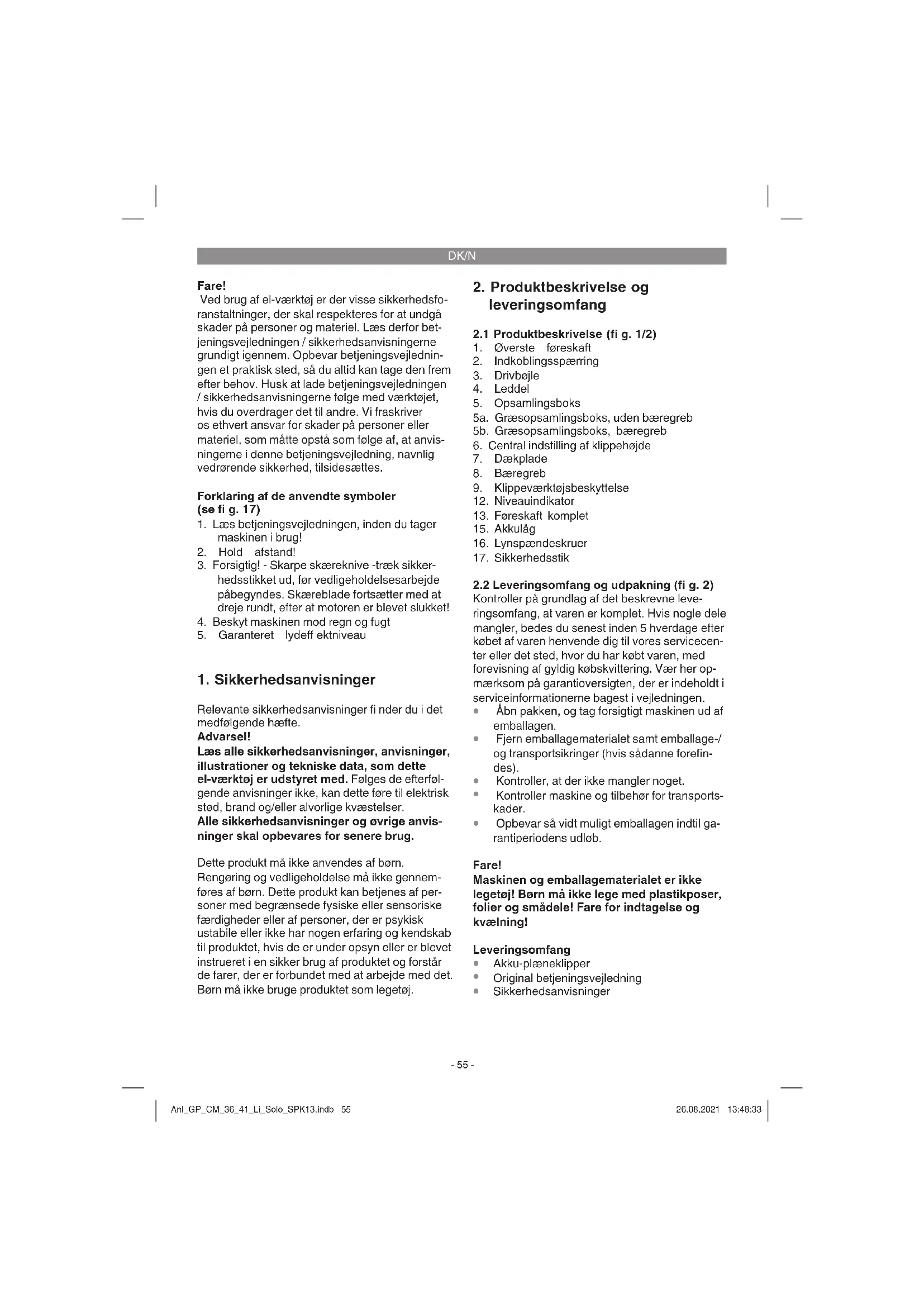

DK/ Original betjeningsvejledning N Akku-graeslamaskine

Ved brug af el-vaerktoj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgaskader pa personer og materiel. Laes derfor betjeningsvejledningen / sikkerhedsanvisingerne grundigt igennem. Opbevar betjeningsvejledningen et practisk sted, sa du altid kan tage den fremfter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisingerne folge med varktojet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader pa personer ellateriel, som matte opsta som folge af, at anvisingerne i donne betjeningsvejledning, navlig vedrorende sikkerhed, tilidesaettes.

Forklaring af de anvendte symboler (se fi g. 17)

1. Laes betjeningsvejledningen, inden du tager maskinen i brug!
2. Hold afstand!
3. Forsigtig! - Skarpe skareknive -traek sikkerhedsstikket ud, for vedligeholdelsesarbejde pabegyndes. Skareblade fortsætter med at dreje rundt, after at motoren er blevet slukket!
4. Beskyt maskinen mod regn og fugt
5. Garanteret lydeff ektniveau

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfolgende haefte.

Advarsell!

Laes alle sikkerhedsanvisninger, anvisninger, ilustrationer og tekniske data, som dette el-varktoj er udstyret med. Folges de afterfol-gende anvisninger ici, kan dette fore til elektrisk stod, brand og/eller alvorlige kvastelser.

Alle sikkerhedsanvisninger og øvrige anvisninger skal opbevarres for senere brug.

Dette produit ma ikke anvendes af børn.
Rengöring og vedligeholdelse ma ikke gennemføres af børn. Dette produit kan betjenes af personer med begrænsede fysiske eller sensoriske færdigheder uller af personer, der er psykiskustabile uller ikke har nogen erfaring og kendskaptil produktet, hvisd er under opsyn uller er blevet instruérét i en sikker brug af Produktet og forstár de farer, der er forbundet med at arbejde med det. Børmå ikke bruge produit som legetoj.

2. Produktbeskrivelse og leveringsomfang

2.1 Produktbeskrivelse (fi g. 1/2)

1. Overste foreskaft
2. Indkoblingsspaerring
3. Drivbajle
4. Leddel
5. Opsamlingsboks
   5a. Græsopsamlingsboks,.uden bæregreb
   5b. Græsopsamlingsboks, baeregreb
6. Central indstilling af klippehjde
7. Daekplade
8. Baeregreb
9. Klippeveerktjbsbeskyt telse
10. Niveauindikator
11. Foreskaft komplet
12. Akkulag
13. Lynspændeskruer
14. Sikkerhedsstik

2.2 Leveringsomfang og udpakning (fi g. 2)

Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 haverdage after kobet af varen henvende dig til vores servicecenter aller det sted, hvor du har kobt varen, med forevisning af gyldig kobskvittering. Vaer her opmaerk som på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

• Abn pakken, og tag forsigtigt maskinen ud af emballagen.
  Fjern emballagematerialet samt emballage-og transportsikringer (hvis sadanne forefindes).
• Kontroller, at der/DD: mangler noget.
• Kontroller maskine og tilbehør for transportskader.
  Opbevar sá védt muligt emballagen indtil garantiperiodens udlab.

Fare!

Maskinen og emballagematerialiet er ikke legetoj! Børn på不经le lege med plastikposer, folier og smådele! Fare for indtagelse og kvænlning!

Leveringsomfang

• Akku-plaeneklipper
  Original betjeningsvejledning
  Sikkerhedsanvisninger

DK/N

3. Formalsbestemt anvendelse

Græsslåmaskinen er beregnet til brug i private haver.

En græsslåmaskine anses som hjælpemiddel til privat havebrug, hvis det árlige antal brugstimer som hovedregel ikke overstiger 50 timer, og hvis anvendelsesformålet hovedsageligigt omfatter pleje af græs eller plænearealer, dog违法犯罪 anlaeg, parker og på sportspladser. Desuden falder skovbrug utden for rammerne af "privat havebrug".

Vigtigt! Grasslamaskinen ma ikke anvendes til trimming af buske eller hække, til klipning og fi ndeling af slyngplanter eller klipning af græs på tagbeplantninger erler i altankasser erler til friblæsning (udsugning) af gangsterller som hakkemaskine til gre- og hækkemateriale, da dette vil vare til stor fare for brugen. Endvidere ma grasslamaskinen ikke anvende som motorfær ser erler til planering af jordhævninger, som feks. mulvarpeskud.

Af sikkerhedsgrunde ma graesslamaskinen不信 benytttes som drivaggregat for andet arbejdsvaerktoj aller varktojssaat, medmindre producenten har givet sin udtrykkelige tilladelse.

Saven ma kun anvendes i overensstemmelse med dens tilakenke formal. Enhver,anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det vaere sig pa personer eller materiel, som matte opsta som folge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret baeres alene af brugeren/ejeren.

Bemærk, at voreprodukter违法犯罪.

4. Tekniske data

Spending 36 V d.c.

Motoromdrejingnalst: 3400 min-1

Beskyttelsesgrad: IPX1

Usikkerhed K: 3 dB(A)

Malt lydefeft ektniveau L_Ma .. 94,0 dB(A)

Usikkerhed K_WA 2,01 dB(A)

Garanteret lydeff ektniveau 96 dB(A)

Vibration paforestang a: 3,432 m/s²

Usikkerhed K: 1,5 m/8

Indstilling af klippehjde: 25-75 mm; 6 trin

Paspa!

Maskinen leveres.uden akkumulatorbatterier og.uden ladeaggregat og ma kun bruges sammen med Li-lon akkumulatorbatterierne fra Power X-Change seriien!

Li-Ion akkumulatorbatteriene fra Power X-Change seriemaku kun lades med Power X-Charger.

Stoj- og vibrationstal er malt i henhold til standarderne EN ISO 3744; 1995, EN ISO 11201: 1996 og EN ISO 20643:2008 beregnet.

Stojudvikling og vibration skal begrænses til et minimum!

• Brug kun intakte og ubeskadigede maskiner.
  Vedligehold og rengør maskinen med jævne mellelemrum.
• Tilpas arbejdsmåden after maskinen.
  Overbelast称之maskinen.
  Lad i givet fald maskinen underkaste et aftersyn.
  Sluk maskinen, när den/DDne benyttes.
  Baehandsker.

Tilbageveerende risici

Selv om du betjener el-varktojet forskriftsmessigt, vil der stadigvek vare en vis risiko atage hjoide for.Falgende farer kan opsta, alt after el-varktojets type og konstruktionsmade:

1. Lungeskader, hvis du/DDke bærer stovmaske.
2. Horeskader, hvis du/DDke baeR hevearn.

Advarsel!

Maskinen frembringer et elektromagnetisk felt under driften. Dette felt kan under visse omstændigheder indvirke på aktive eller passive medicinske implantater. For at reducere faren for alvorligellerodeligekvæstelser anbefalervi, at personer med medicinske implantater konsulterer deres læge og produ

DK/N

centen af implantatet, inden maskinen tages i drug.

5. Inden ibrugtagning

Plaeneklipperen er delmonteret ved leveringen. Foreskaftet og opsamlingsboksen skal moneres komplet, inden plaeneklipperen tages i brug. Laes og overhold betjeningsvejledningen trin for trin og kig pa billederne under samlingen.

Bemerk! Nodvendige monteringsdele (skruer, kabelforinger osv.)ller functionsdele (f.eks.stik, nogler osv.) kan befinde sig i emballagens formdele ellp pruktet.

Pá den hjre fortanding til ferestangsindstillingen fi ndes der 3 kontakter (billede 3/pos. D), det samme er tilfaeldet pa det hjre foreskaft (billede 3/ pos.E).

Kontakterne sikrer den elektriske forbindelse for motor og drivbjoile.

Kontakterne på forestangsjustering og foreskaft trykkes fast mod hinanden for at undga en Ios kontakt og dermed en standsnig af motoren under klippearbejdet. Drej after behov lynspendearmen, der fi ndes pa den hore side, et lille stykke til hore after iklapningen.

Montering af foreskaftet

Brug lynspændeskruerne (fi g. 2/pos. 16) til at fast-gore foreskaftet (fi g. 2/pos. 13) på fortandingen til forestangsindstillingen. Drej after behov den pageldende lynspændeskrue på gevindet sa meget tilbage, at lynspændearmen (fi g. 4/pos. 16a) herefter kan klappes bagud.

Klappes de to hurtigspandeearme (fi g. 5/pos. 16a) op, kan haeldningen for hele forestangen indstilles i 3 trin (fi g. 5). Kun disse tre positioner er mulige. Kontroller, at begge sider er indstillet i den samme position. Klappes de to hurtigspandeearme i, fastgore's foreskaftet etigen.

Klappes de to overste hurtigspendearme op (fi g. 6/pos. 16a), kan haelndingen for det overste indstilles i 3 trin (fi g. 6a). Kontroller, at begge sider er indstillet i den samme position. Klappes de to hurtigspendearme i, fastgores foreskaftet igen.

Montering af opsamlingsboksen

Tryk til sidst baeregrebet (fi g. 7/pos. 5b) fast pa den overste boksdel til opsamlingsbksen. Vaer opmaerkoms pa, at der skal hores et tydeligt klik,

när boksdelene falder i hak. Motoren skal vere slukket, og skarebladet ma违法犯罪e rundt, nar opsamlingsboksen sættes pa. Lødt dækpladen (fi g. 8/pos. 7) med den ene hand. Hold fast i opsamlingsboksens handgreb med den,anden hand og saet den i oppefra.

Niveauindicator opsamlingsboks

Opsamlingsboksen udstyret med en niveaindikator (fig. 9/pos. 12). Denne abnes af luftstrommen, som maskinen frembringer under drift.

Falter klappen i under arbejdet, er opsamleren fuld og skal tommes. For at niveauindikatoren kan fungerer fejlrit skal hullerne under klappen holdes rene og gennemtraengelige.

Indstilling af klippehojde

Vigtigt!

Maskinen skal vare slukket, og sikkerhedsstikket trukket ud, narr klippehojden indstilles.

Indstilling af klippehjde foretagesalesdedes (se fiq.11):

1. Trykarmen (7) udad.
2. Stil handtaget (7) pa den onskede slahjde.
3. Slip armen (7) og kontroller, at den sidder sik-kert i lasningen.

Afl aesning af klippehojde

Klippehojden kan indstilles i 6 trin fra 25-75 mm og kan afl aeses pa skalaen.

Inden du begynder at sla græs, skal du kontrollere, at skæreveerktjoet ikke er stumpt, og at alle fastgøringsanordninger er intakte. Stumpt og/eller beskadiget skæreveerktjo skal skiftes ud, sa der ikke opstár uligevægt. Kontrollen foregår med motoren slukket og sikkerhedsstikket trukket ud.

Opladning af akkumulatorbatteri (fi g. 12)

1. Tag akkupack'en ud af holderen på produitet: Tryk på stoptasten (fi g. 13/pos. C).
2. Kontroller, at netspændingen, som star anfort pa mærkepladen, svarer til den forhandenvaerde netspænding. Saet stikket til lade-aggregatet i stikkontakten. Den grøne LED-lysdiode begynder at blinke.
3. Saet akkumulatorbatteriet aller akkumulator-batterierne pa ladeaggregatet.
4. Under punkt, Visninger på ladeaggregat fi ndes en oversigt over LED-visningernes betydning.

Under opladningen kan akkuen blive varm. Dette er welt normalt.

DK/N

Hvis det ikke er muligt at oplade akkupack'en, skal du kontrollere,

om der er netspanding i stikkontakten
om forbindelsen til ladekontakterne er i orden.

Hvis det stadigvæk ikke er muligt at oplade akkupack'en, bedes du indsende.

• ladeaggregatet
  samtakkupack'en

til vores kundeservice.

Kontakt vores kundeservice aller den forre-. ning, hvor du har kobt produktet, hvis du har.
brug for at vide, hvordan Produktet sendes korrekt.

Ved forsendelse og bortskaff else af akkumulatorbatterier og akkumaskine skal disse indpakkes saerskilt i en plastikpose, for at undgå kortslutning og brand!

Sorg for at genoplaste akkupack'en i god tid for at sikre en lang levetid. Genopladning skal under alle omstaendigheder ske, nar du kan konstatere, at maskinens ydelse er aftagende. Undgå, at akkupack'en afl ades helt. Det vil odelaegge akkupack'en!

Akkumulatorbatteri-kapacitetsindikator (fi g. 13)

Tryk paskontakten til akkumulatorbatteri-kapacitetsindikator (pos.A). Akkumulatorbatteri-kapacitetsindikatoren (pos.B) indikerer akkumulatorbatterietisladetilstand ved hjaelp af 3 LED-lamper.

Alle 3 LED'er lyser:

Akkuen er fuldt opladet.

2 ether 1 LED(er) lyser

Akkubatteriet rader over tilstrækkelig restkapacitet.

1 LED blinker:

Akkubatteriet er afl adt; oplad akkubatteriet.

Akkumulatorbatteriets temperatur er underskre- det. Fjern alkumulatorbatteriet fra produktet og lad alkumulatorbatteriet hvle en dag ved stuetemateratur. Fremkommer feijlen igen, er alkumulatorbatteriet meget afl adet og defekt. Fjern alkumulatorbatteriet fra produktet. Et defekt alkumulatorbatteri ma ikke længere bruges og oplades.

Montering af akkumulatorbatteriet (fi g. 14)

Abn for lagetil akkumulatorbatteriet. Sæt herefter de to akkumulatorbatterier i holderne, som vist pa fi g.14.

Bemaerk!

Benyt kun akkumulatorbatteri med samme
pafydningsniveau, kombiner aldrig fulde og halvulde akkumulatorbatteri med hinanden. Oplad altid begge akkumulatorbatteri pa samme tid. Akkumulatorbatteriet med svag ladetilstand

Grasslamakinen er udstyret med en sikkerhedasbryder for at forhindre ubefojet brug. Saat sikkerhedsstikket (fi g. 15/pos. 17) i, umiddelbart for grasslamakinen tages i brug, og fjern sikkerhedsstikket igen, hver gang maskinen afbrydes eller när arbejdet er fardigt.

Paspa!

For at undgå at plaeneklipperen taender ved en fejtagelse, er den udstyret med en indkoblingspærring (fi g. 1/pos. 2), som skal trykkes ind, inden man kan trykke pa drivbojlen (fi g. 1/pos. 3). Slippes drivbojlen, slukker plaeneklipperen. Starttiden kan vare et par sekunder. Udfor的各项 handling nogle gange for at sikre, at maskinen fungerer korrekt. Kontroller, at kniven ikke roterer, og at sikkerhedsstikket er trukket ud, inden du forretager reparations-ller vedligeholdsesarbeje på maskinen.

Advarsel! Abn违法犯罪, när opsam-leren tommes, mens motoren körer. Det roterende skæreblad kan forårsage svære kvæstelser.

Fastgør altid dækpladen eller opsamlingsboksen omhyggeligt. Husk at slukke motoren, inden du tager dem af.

Den sikkerhedsafstand mellem brugeren og skarehuset, som naturligt gives af foreskaftet, skal altid overholds. Vær saerlig forsigtig ved retningsskift pa skrænter og skræninger. Sørg for at stå godt fast på underlaget, brug sko med skrid-faste saler smit lange bukser.

DK/N

Skränende overflader skal altidbearbejdes pa tværs. Skranende overflader med en hældning, som overstiger 15 grader, ma af sikkerhedsgrunde Ike bearbejdes med graesslamaskinen.Ved baglæns korsel og nár graesslamaskinen trækkes, skal der udvises særlig forsigtighed. Pas pa icike at falde!

Korrekt arbejdsmade

Det anbefales at lade banerne.overlappe hinanden, nár du slár graes.

Skarebladene skal vaere skarpe og fuldstendig intakte, sa graesstrane inte ke trevler og plaenen bliver gul.

For at opná et rent klippemønster skal graesslåmaskinen fores i lige baner. Banerne skal overlappe hinanden nogle centimeter for at undgæ ubearbejdede striber.

Akkumulatorbatteriets driftstid, dvs. det areal i kvadratmeter (fl adekapacitet), som kan klares med en akkuladning, afhaenger i stor grad af graesets tilstand (f.eks. tathed, fugtighed, lengde, klippehjoje...) og klippehastigheden (klippetempo). Det anbefales at sla gresset noget oftere, med stor klippehjoje og i et passende tempo, sa fl adekapaciteten tilpasses individuelt. En hyppig taending og slukning af Produktet under slaningen forringer ligeledes fl adekapaciteten. Skulle akku-driftstiden (fl adekapacitet) ikke vare tilfredsstillende, selv o ovenstaende overholdes, kan problemet afhjaelpes med akkumulatorbatterier med en storre kapacet (Ah).

Hvor ofte graesset skal slas afhaenger af, hvor hurtigt graesset gror. I hovedviktstperioden (maj - juni) skal graesset klippes to gange om ugen, ellers en gang. Klippehjoden skal vare mellem 4 - 6cm og vaeksten bør vare 4 - 5cm , inden graesset slas neste gang. Hvis graesplaenen nar at blive leengere, ma den违法犯罪e ned til normal hoje. Det vil skade graesplaenen. I givet fald skal du hoist klippe halvdelen af laengden af.

Undersiden af maskinhuset skal holds ren; graasafejringer skal fjernes hurtigst muligt. Aflejringer vil vanskeliggore startproceduren og nedsaette kvaliteten af snittet og graesudkastet.

Pa skranende overflader skal klippebanen gpa tvers af skraningen. Stil eventuelt graesslamaskinen skr at opad, sa den ikke glider ned. Vaelg klippehjoje ud fra, hvor hojt graesset er. Klip ad flere omgange, sa du hojst klipper 4 cm pa en gang.

Sluk motoren, inden du efterser kniven. Husk, at kniven drejer videre nogle sekunder, nar motoren slukkes. Prov aldrig pa at stoppe kniven. Kontrolerer javnligt, at kniven sidder ordentlig fast, er i god stand og er velsleben. Hvis ikke, skal kniven hvh. sibles eller skiftes ud. Hvis kniven stoder mod en genstand, mens den roterer, skal maskinen stoppes; vent til kniven står helst stille. Kontrolerer herefter, om skærebladet og skarebladsholderen har taget skade. I givet fald skal de skiftes ud.

Opsamlingsboksen kal tømnes, sa snart du under arbejdet konstaterer, at græs bliver liggende på plænen.

Vigtigt! Sluk motoren, og vent til skærevaerktojet.
stär helt stille, inden du tager boksen af.

Opsamlingsboksen tages af ved at lofte op i daskpladen med den ene hand og med den,anden hand tag fat i opsamlingsboksens baeregreb og tage boksen ud. I overensstemmelse med sikkerhedsforskrifterne falder daskpladen ned og lukker den bageste udkastabning til, nar opsamlingsboksen tages af. Hvis der hænger graesrester fast i abningen, anbefales det at trække graesslasmakinen ca. 1 m tilbage, sa motoren lettere kan startes.

Græsrester i maskinhuset og pa arbejdsværktøjet ma ikke fjernes med hænder erller fødder; brug egnede hjælpemidler, f.eks. en børste ellr en lille kost.

For at sikre en god graesopsamling skal opsamlingsboksen rengores indeni after brug.

Motoren skal vare slukket og skerevaerktojt stä stille, nar opsamlingsboksen sættes pa.

Loft op i dækpladen med den ene hare, og tag fat i opsamlingsboksens greb med den anden, og saet den pa oppefra.

• Hold sa vdt muligt beskyttesesanordninger, luftsprakker og motorhuset fri for stov og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblaesning med lav ttryk.
  Græssləmaskinen må违法犯罪 med rindende vand, navnlig ikke under hojt tryk.
  Vi anbefaler, at maskinen rengores hver gang after drug.
• Rengor af og til maskinen med en fugtg klud og lidt blod sæbe. Undgå brug af rengöringseller oplosningsmiddel, da det vil kinne ødelægge maskinen kunststofdele. Pas pa, at der ikke kan trænge vand ind i maskinen indvendige dele.
  Grasslamaskinen skal savidt muligt rengores med borste erler klud.

• Slidte aller beskadigede knife, knivholdere og bolte skal udskiftes sætvis af autoriseret fagmand, sä ligevægten opretholdes.
  Sorg for, at alle befaestelseselementer (skruer, motrikker osv.) altid er spaend godt til, sa du kan arbejde sikkert med graesslamaskinen.
• Kontroller jævnligt opsamlingsboksen for tegn på slid.
• Dele, som er slidte eller beskadigede, skal skiftes ud.
  For at sikre en lang levetid skal alle skruedele samt hjul og aktler rengores og smores med olie.
  Regelmæssig vedligeholdelse af græslā-maskinen skrER nikke bare, at den holder sig i god stand og bevarer en hoJ ydeevne over lang tid; det betyder ogsa, at resultatet af græsläningen bliver bedre og arbejdet lettere at udføre.
  Kniven er den maskindel, som er mest udsat for slid. Kontroller jeevnligt knivens tilstand og fastgorelse. Er kniven slidt, skal den med det samme skiftes ud uller sibes. Hvis greesslamaskinen begynder at vibrere kraftigt, er det fordi, kniven违法犯罪 balanceret aller er blevet deform p.g.a.stod.Den skal i givet fald repareres uber skiftes ud.
  Derfindesikkeyderligerevedlgiholdseskravende delin indeimaskinen.

7.3 Udskifting af kniv

Af sikkerhedsgrunde anbefales det at lade udskiftning af skareblade foretag af autoriseret fagmand. Vigtigt! Brug arbejdshandsker! Anvend kun originale knve, da faktionsevne og sikkerhed ellers ikke er garanteret.

1. Løsn fastspændingsskruen SW13 (se fi g. 16/1).
2. Tag kniven af, og saet en ny i.
3. Vær opmaerkoms pa at montere kniven i den rigtige retning. Knivens vingefl oje skal rage ind i motorrummet (se fi g. 16). Ekspansionsdornene skal passer ind i knivens stansninger.
4. Til sidst spændes fastgorelsesskruen fastigen (se fi g. 16/2). Tilspændingsvaerdien skal vare ca. 25 Nm.

Nar saesonen er slut, skal graesslamaskinen afteres; restophobninger skal fjernes. Husk ogsa at efterse graesslamaskinen, inden den tages i drugigen forste gang i den nye saeson. I tilfaelde af behov for reparation henvises til vores kundeservice. Brug kun originale reservedele.

7.4 Reservedelsbestilling:

Ved bestilling af reservationele skal fologende oplyses:

Savens type.
Savensartikelnummer.
Savensidentifikationsnummer.
- Nummeret på denNOPDVendige resedvedel.

Aktuelle priser og øvrige oplyninger fi nder du pa internetadressen www.Einhell-Service.com

Reservekniv varenr.: 34.054.54

Træk akkumulatorbatterierne af.

Opbevaring

Maskinen og dens tilbehør skal opbevares pa et mørkt, tør og frostfrit sted utden for børns rækkevidde. Den optimale lagertemperatur ligger mellem 5^ und 30^ . Opbevar maskinen i den originale emballage.

DK/N

Transport

• Sluk for maskinen og afbryd den fra strømfor-syningen, før den transporteres.
  Anbringtransportbeskyttelsesanordninger, hvissadannefindes.
• Beskyt maskinen mod skader og kraftige vibrationer, der især kan opstå, när maskinen Transporteres i koretojer.
• Sikr maskinen, sa den haverken kan rutsje ell er vaelte.

Produkt leveres indpakket for at undgå transportskader. Emballagen bestar af ræmaterialer og kan genanvendes eller indleveres på genbrugsstation. Produktet og dets tilbehör bestar af forskelligartede materialer, feks. metal og plast. Defekte produit må ikke smides ud som almindeligt husholdningsaff ald. For at skire en fagmæssig korrekt bortskaf else skal produit indleveres på et aff aldsdepot. Hvis du ikke har kendskap til lokalt aff aldsdepot, sä kontakt dinCOMMUE.

DK/N

10. Visning på ladeaggregat

Visningsstatus		Betydning og pærkævet handling
Rød lysdi-ode	Grøn lysdi-ode
Slukket Blinker Standby-modus		Ladeaggregatet er forbundet med nettet og klar til drift, akkumulatorbatte-rit er ikke i ladeaggregatet
Tændt Slukket Opladning		Ladeaggregatet lader akkumulatorbatteriet op i hurtigladningsmodus. De pågåeldende ladetider fi ndes direkte på ladeaggregatet.Bemørk! De faktiske ladetider kan afvige noget fra de angivede ladetider affhængigt af den eksisterende akkuladning.
Slukket Tændt Akkumulatorbatteriet er opladt og klar til brug.Herefter skiftes til skånende opladning, indtil fuldstændig opladning er质地.Lad hertil akkumulatorbatteriet blive ca. 15 min.LAGERE på ladeaggregatet.Pærkævet handling:Tag akkumulatorbatteriet ud af ladeaggregatet. Afbryd ladeaggregatet fra stromforsyningsnettet.
Blinker Slukket Tilpasningsopladning		Ladeaggregatet befinder sig i Funktionen for skånsom opladning.Her oplades akkumulatorbatteriet af sikkerhedsgrunde langsommere og skal bruge mere tid. Det kan have ffolgende ársager:- Akkumulatorbatteriet er ikke blevet opladet i meget lang tid.- Akkumulatorbatteriets temperatur ligger ikke i det ideelle område.Pærkævet handling:Vent, indtil ladeprocesen er færdig, akkumulatorbatteriet kan stadigvæk oplades.
Blinker Blinker Fejl		Opladning er ikke længere mulig. Akkumulatorbatteriet er defekt.Pærkævet handling:Et defekt akkumulatorbatteri må ikke længere opladesTAG akkumulatorbatteriet ud af ladeaggregatet.
Tændt Tændt Temperaturfejl		Akkumulatorbatteriet er for varmt (f.ecs. direkte solindfald) eller for koldt(under 0° C).Pærkævet handling:Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20°C).

DK/N

11. Fejlsogningssskema

Fejl Mulige	Årsager Afhjælpning
Motor starter ikke erller standser (løskontakt)	a) Tilslutninger på motoren er lõseb) Maskinen stär i høj græsc) Klippehuset er tilstopped) Sikkherhedskontakt er/DDke sat i e) Akkubatteri er/DDke sat rigtigt if) Utilstrækkelig eller ingen kontaktmellem førestang og f forestangs-fastgorelse (fi g. 3 / afsnit 5.)	a) Få den efterset på et kundeservice-værkstedb) Start på lav't græs eller overflader, som allerede er;bearbjdede;om-juster evt. klippehøjdenc) Rengør huset, sá kniven kan bevæge sig fritd) Sæt sikkerhedskontakten i (se 6.)e) Tag akkubatteriet ud og sæt det iigen (se 5.)f) Førestangsforbindelse abnes,kontaktter kontrolleres for snavs og rengøres forsigtigt med børste.Førestangsforbindelse spændes fast (se 5.)
Motorydelse aftager	a) Græsset er for/DDetEller fugtgittb) Klippehuset er tilstoppetc) Kniv er slidtd Nedd) Akkukapacitet giver after	a) Omjuster klippehøjdenb) Rengør husetc) Udskift knivend) Kontroller akkukapaciteten og op-lad evt. akkubatteriet (se 5.)
Urent snit a) Kniv er	slidtd ndeb) Forkert klippehøjde	a) Udskift erller sibl knivenb) Omjuster klippehøjden

Bemark! Til beskyttelse af motoren er deutsche udstyret med en termoafbryder, som slar fra ved overbelastning; after en kort nedkolingsfase slar den til igen automatisk!

DK/N

Kun for EU-lande

Smid ici el-varktoj ud som almindeligt husholdningsaff ald!

I medfor af Radets direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgiving skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formalå på miljømæssig forsvarlig vis.

Ejeren af el-værktoget er - med minre delle tilbagesender maskinen - forpligtet til at bortskaffe maskinen og dens dele ifolge miljoforskritterne. Den brugte maskine kan indleveres hos en genbrugsstation - sporg evt. personalet her, ellr forhør dig hos din commune. Tilbehor og hjæpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er/DDke omfattet af ovenstaende.

Genoptryk aller anden kopiering af dokumention og ffolgedokumenter til Produkter, ogsa i uddrag, er kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG.

Ret til tekniskeændringer forbeholds

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, rader vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De stå til din radighed i forbindelse med enhver form for service som f.eks. reparation, anskaffelse af resededele og sliddele eller kob af forbrugsmaterialer.

Vær opmaerkoms pa, at folgende dele pa produit slides som folge af brug erller udsættes for naturligt slid resp. at folgende dele anses som forbrugsmaterialer.

Kategori Eksempel
Sliddele* Kontaktkul, Akku
Forbrugsmaterialie/ forbrugsdele* Kniv
Manglende del

• er seksne不同程度 vis indeholdt i leveringsomfangent!

Konstateres mangler erer fejl, bedes du melde fejlen pa internettet under www.Einhell-Service.com. Det er vigtigt at beskrive fejen sa nogagtigt som muligt og i hvert fald besvare folgende sporgsmal:

Harproduktet fungeret,ller var det defekt fra begyndelsen?
- Har du bemærket noget usaedvandligt,inden defekten opstod (symptom for defekt)?
- Hvilken feijlfunktion mener du, atprodukter berort af (hovedsymptom)?

Voreprodukter er underlagt en streng kvalitetskontrol. Hvisprodukter alligevel pa et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde bereder dig kontakte vores kundeservice pa adressen, som er anfort pa dette garantibevis. Du kan naturligvis ogsa ringe til os pa det anforte servicenummer. For indfrielse af garantikrav gælder folgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken vil bruge dette produkti forbindelse med udovelse af deres erhvervsmaessige aller andet selvastendigt arbejde. Disse garantibetingelser regulerer ekstra garantiyldeler, som nedenstaende producent lover kobe dire nye aparater som supplement til den lovfasatte garanti. Garantibestemmeler fastsat ved lov berores ikke af naervaerde garanti. Vores garantiydelse er gratis.
2. Garantiydsen dakker udelukkende mangler pa et nyt apparat fra nedenstaende producent, der skyldes materiale- eller Produktionsfejl, og vi har ret til at vaelge, om sadanne mangler afhjelpes pa produitet, ell or pomktet udskiftes. Bemerk, at vor producerk er konstrueret til erhvervsmessig, handværksmaessig erer fraglig brug. Garantien daekker saledes icke forhold, hvor prodktet er blevet brugt i erhvervsmaessige, handværksmaessige eller faglige virksomheder ell er blevet udsat for lignende belastning.

3. Garantien dækker ikke folgende:

4. Skader på produitet som folge af tilssidesættelse af montagevejledningens anvisninger erer som folge af usagkyndig installation, tilssidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding erler strømtype) aller tilssidesættelse af vedligeholdses- og sikkerhedsforskrifter erer som folge af at produitet udsaettes for ikke normale miljebetingelser erller manglende pleje og vedligeholdse.

5. Skader på produitet som folge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produitet eller brug af værktøj er tilbehør, som ikke er godkendt), indtrængen af fremmedlegemeneri produitet (f.eks. sand, sten eller stov, transportskader), brug af vold eller eksterne pävirkninger udefra (f.eks. fordi produitet tabes).

6. Skader på produitet eller dele af produitet, der skyldes almindelig brug, normalt eller andet naturligt slid.

7. Garantiperioden udgør 24 maneder at regne fra købsdatoen. Garantikrav skal gores geldende inden garantiperiodens udlob og inden for to uger, after at defekten er blevet konstateret. Garantikrav kan ikke gores geldende after garantiperiodens udlob. Reparation eller udskiftning afproduktet medfærer ikke forlaengelse af garantiperioden, helleriske for eventuelt indbyggede reservedele. Dette gelder ogsservicearbejder, der foretages pa stedet.

8. Hvis du onsker at gore brug af garantien, bedes du melde det defekte produkt til: www.Einhell-Service.com. Sorg for at have kobskvitteringen erler anden form for documentation af kobot af det nye apparat ved handen. Apparater, der sendes ind uden passende dokumentation eler uden typeskilt, er udelukket fra garantiydelsen pa grund af manglende identificering. Er defekten omfattet af garantien, vil produit omgående blve repareret og returneret, ell er du vil modtage et helt nyt.

Mod betaling udbedreri naturligvis ogsa gerne defekter pa produktet, som ikke/ikke laengere er omfátet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Hvad angar slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrakenninger i henhold til serviceinformationerne i nærverende betjeningsvejledning.

Fara!

Gallande sakerhetsanvisningar fi nns i det bifoga de häftet.

Varning!
