Produkttyp	Akku-Rasenmäher
Marke	Einhell
Modell	GP-CM 36/41 Li
Spannung	36 V DC (2× 18 V Power X-Change)
Schnittbreite	41 cm
Schnitthöhe	25–75 mm, 6-stufig verstellbar
Fangvolumen	50 Liter
Motordrehzahl	3400 U/min
Gewicht	16,4 kg
Schalldruckpegel L_PA	82,2 dB(A)
Vibration am Handgriff	3,432 m/s² (K=1,5 m/s²)
Schutzart	IPX1
Schnittsystem	Rotationsmesser
Stromversorgung	Li-Ion-Akku (nicht enthalten)
Schnitthöhenverstellung	Zentral, 6 Positionen
Füllstandsanzeige	Ja, am Fangbehälter
Führungsholm	Klappbar, höhenverstellbar auf 3 Stufen
Transportgriff	Ja
Sicherheit	Startverriegelung, automatischer Stopp bei Loslassen des Hebels
Wartung	Manuelle Reinigung, kein fließendes Wasser verwenden
Verschleißteile	Messer (Ref. 34.054.54), Akkus, Kohlebürsten
Garantie	24 Monate

Häufig gestellte Fragen - GP-CM 36/41 Li EINHELL

Welchen Akku für den Rasenmäher GP-CM 36/41 Li verwenden?

Der Rasenmäher arbeitet mit zwei Li-Ion-Akkus der Serie Power X-Change (jeweils 18 V). Diese sind nicht im Lieferumfang enthalten. Verwenden Sie ausschließlich Power X-Change-Akkus und laden Sie diese mit einem Power-X-Ladegerät.

Wie stelle ich die Schnitthöhe ein?

Stoppen Sie den Motor und ziehen Sie den Sicherheitsstecker. Drücken Sie den Einstellhebel nach außen, stellen Sie ihn auf die gewünschte Höhe (25–75 mm auf 6 Stufen) und lassen Sie ihn wieder los, um ihn zu arretieren.

Wie montiere ich den Führungsholm?

Befestigen Sie den Führungsholm an der Verzahnung der Einstellung mit den Schnellspannschrauben. Klappen Sie die Schnellspannhebel um, um die Neigung auf 3 Stufen einzustellen. Stellen Sie sicher, dass beide Seiten in derselben Position sind.

Wie erkenne ich, dass der Fangbehälter voll ist?

Der Behälter ist mit einer Füllstandsanzeige ausgestattet (Abb. 9). Im Betrieb wird die Klappe durch den Luftstrom geöffnet. Schließt sie sich, ist der Behälter voll und muss entleert werden.

Was tun, wenn der Rasenmäher nicht startet?

Überprüfen Sie den Kontaktstecker, den Ladezustand der Akkus und die Kontakte zwischen Führungsholm und Befestigung (Abb. 3). Stellen Sie sicher, dass das Messer nicht blockiert ist und dass das Gehäuse sauber ist. Konsultieren Sie den Fehlersuchplan in der Anleitung.

Wie reinige ich den Rasenmäher?

Entfernen Sie den Sicherheitsstecker und die Akkus. Reinigen Sie mit einem feuchten Tuch und etwas Seife. Verwenden Sie niemals fließendes Wasser oder einen Hochdruckreiniger. Bürsten Sie die Unterseite und das Gehäuse.

Wann muss das Messer ersetzt werden?

Ersetzen Sie das Messer, wenn es stumpf, beschädigt ist oder der Rasenmäher ungewöhnlich vibriert. Verwenden Sie ein Originalmesser (Ref. 34.054.54). Das Anzugsmoment sollte etwa 25 Nm betragen.

Welche Kapazität hat der Fangbehälter?

Der Fangbehälter hat ein Fassungsvermögen von 50 Litern.

Kann der Rasenmäher an Hängen verwendet werden?

Ja, aber mähen Sie immer quer zum Hang, nie in Hangrichtung. Der Hang darf aus Sicherheitsgründen 15° nicht überschreiten.

Wie optimiere ich die Akkulaufzeit?

Verwenden Sie zwei Akkus mit gleichem Ladezustand, mähen Sie mit einer höheren Schnitthöhe, reduzieren Sie die Geschwindigkeit und mähen Sie häufiger. Vermeiden Sie häufiges An- und Ausschalten. Bei unzureichender Laufzeit wählen Sie Akkus mit höherer Kapazität (Ah).

BEDIENUNGSANLEITUNG GP-CM 36/41 Li EINHELL

D Originalbetriebsanleitung Akku-Rasenmahr

SLO Originalna navodila za uporabo Akumulatorska kosilnica za travo

Art.-Nr.: 34.132.75 (Solo) I.-Nr.: 21021

-2-

17

1

2

3

4

5

D

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfällig durch. Bewahren Sie die sie gut auf, damit ihren die Informationen jederzeit zur Verflügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, handigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

Erklärung der verwendeten Symbole (siehe Bild 17)

1. "Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen"
2. Abstand halten!
3. Vorsicht! - Scharfe Schneidmesser - Sicherheitssteckerziehen vor Instandhaltungsarbeiten.

Schneidmesser drehen sich nach dem Ausschalten des Motors weiter!

1. Gerat vor Regen und Feuchtigkeit schützen
2. Garantieter Schalleistungspegel

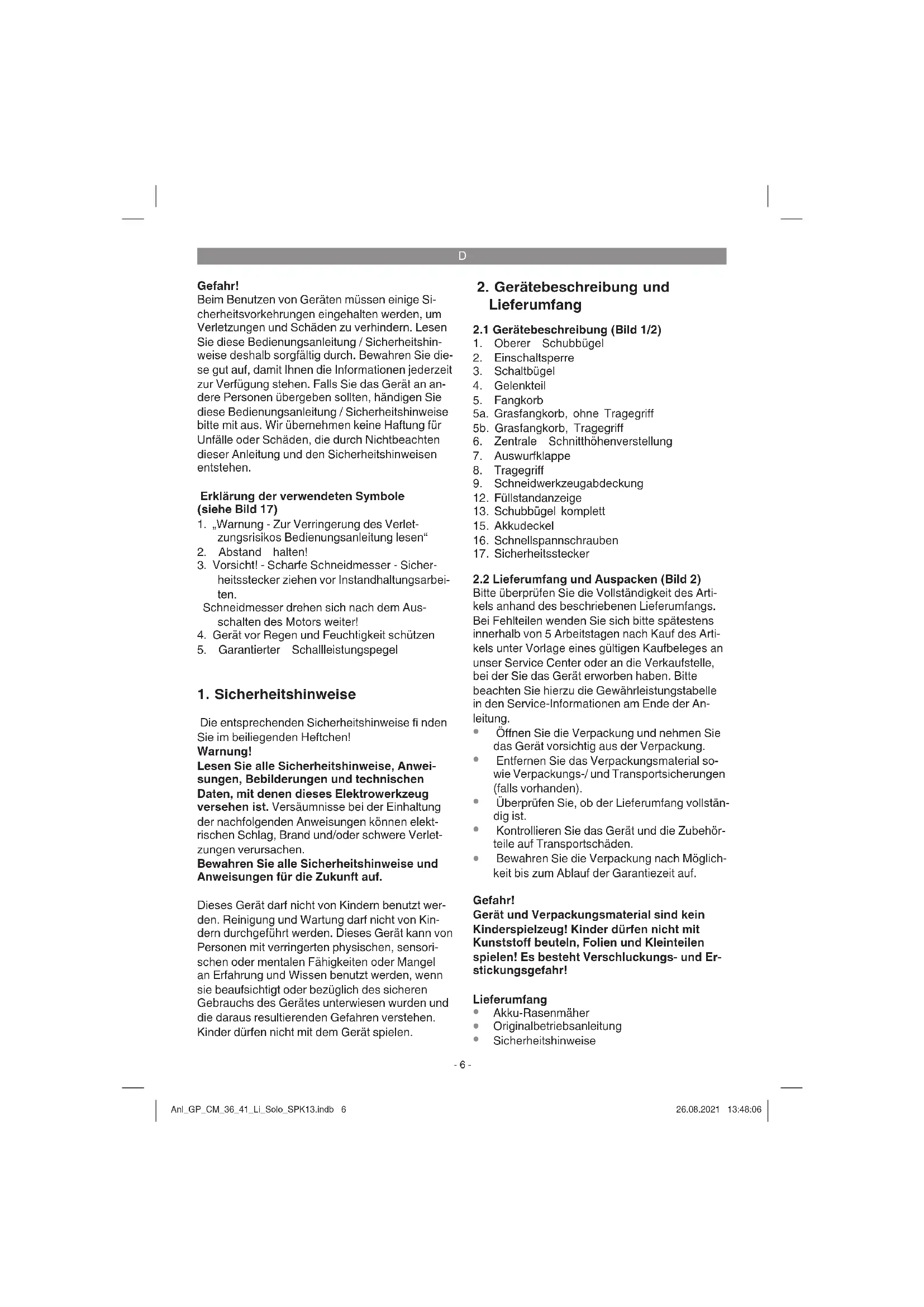

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fnden Sie im beiliegenden Heftchen!
Warning!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebildungen und technischen Daten, mit denen these Elektrowerkzeug versehen ist. Versaumnisse bei der Einhaltung der nachfolgenden Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitseinweise und Anweisungen fur die Zukunft auf.

Dieses Gerätarf nicht von Kindern benutzt werden. Reinigung und Wartungarf nicht von Kindern durchgeführt werden. Dieses Gerätkann von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerätspielen.

2. Gerätebeschreibung und Lieferumfang

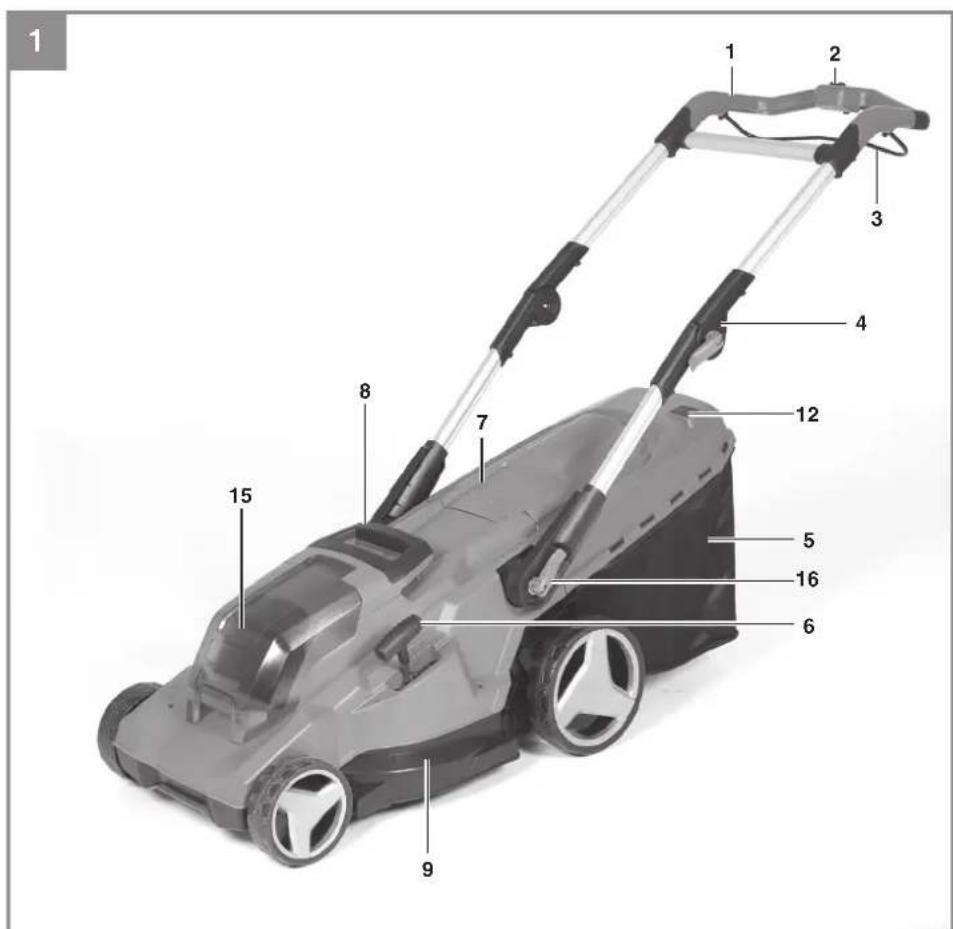

2.1 Gerätebeschreibung (Bild 1/2)

1. Oberer Schubbugel
2. Einsatzspere
3. Schaltbugel
4. Gelenkteil
5. Fangkorb
   5a. Grasfangkorb, ohne Tragegriff
   5b. Grasfangkorb, Tragegriff
6. Zentrale Schnitthohenverstellung
7. Auswurfklappe
8. Tragegriff
9. Schneidwerkzeugabdeckung
10. Füllstandanzeige
11. Schubbügel komplett
12. Akkudeckel
13. Schnellspannschrauben
14. Sicherheitsstecker

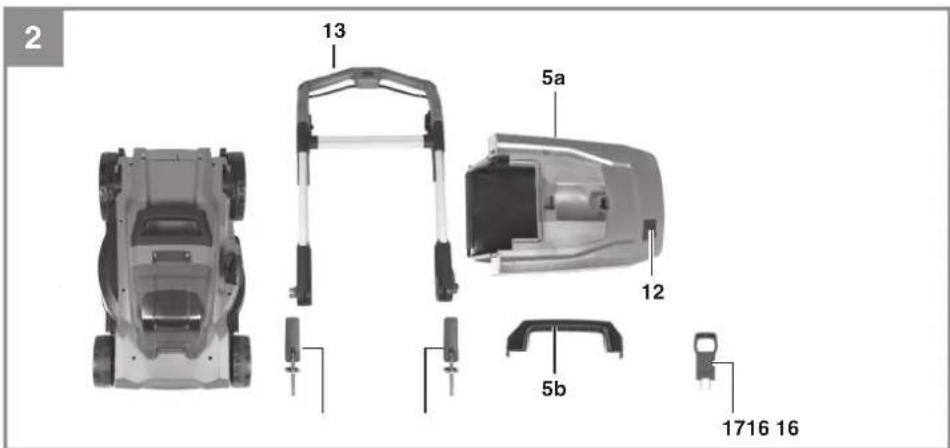

2.2 Lieferumfang und Auspacken (Bild 2)

Bitte überprüfen Sie die Vollständigkeit des Articles anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Articles unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben.itte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Offnen Sie die Verpackung undnehmen Sied das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochigkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

Lieferumfang

Akku-Rasenmacher
Originalbetriebsanleitung
- Sicherheitshinweise

D

3. Bestimmungsgemäß Verwendung

Der Rasenmacher ist für die private Benutzung im Haus- und Hobbygarten geeignet.

Als Rasenmahr fur den privaten Haus- und Hobbygarten werden solche angesehen, deren jährliche Benutzung in der Regel 50 Stunden nicht übersteigen und die vorwiegend fur die Pflege von Gras oder Rasenflächen verwendet werden, nicht jeder in öff entlichen Anlagen, Parks, Sportstätten sowie nicht in der Land- und Forstwirtschaft.

Achtung! Wegen körperlicher Gefährdung des Benutzers darf der Rasenmaher nicht eingesetzt werden zum Trimmen von Buschen, Hecken und Strauchern, zum Schneiden und Zerkleinern von Rankgewächsen oder Rasen auf Dachbepfl anzungen oder in Balkonkästen und zum Reinigen (Absaugen) von Gehwegen und als Häcksler zum Zerkleinern von Baum- und Heckenabschnitten. Ferner darf der Rasenmaher nicht verwendet werden als Motorhacke und zum Einebnen von Bodenerhebungen, wie z.B. Maulwurfshugel.

Aus Sicherheitsgründen darf der Rasenmähernicht verwendet werden als Antriebsaggregat für andere Arbeitswerkzeuge und Werkzeugsätze jeglicher Art, es sei dann, diese sind vom Hersteller ausrücklich zugelassen.

Die Maschine scarf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervogerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Spannung .36V d.c.
Motordrehzahl: .3400 min1
Schutzart: IPX1

Schutzklasse: III Gewicht: 16,4 kg Schnittbrite: .41 cm Grasfangkorbvolumen: .50 Liter Schalldruckpegel LpA .. 82,2 dB(A) Unsicherheit KpA .. 3 dB(A) Gemessener Schalleistungspegel LWA .. 94,0 dB(A) Unsicherheit KWA .. 2,01 dB(A) Garantierter Schalleistungspegel L_WA .. 96 dB(A) Vibration am Holm a.. 3,432~m / s^2 Unsicherheit K. .. 1,5 m/s2 Schnittthohenverstellung: ..25-75 mm; 6-stufig

Achtung!

Das Gerät wird ohne Akkus und ohne Ladegerät gefeliefert und damit nur mit den Li-Ion Akkus der Power X-Change Serie verwendet werden!

Die Li-Ion Akkus der Power X-Change Serie durrenur mit dem Power X-Charger geladen werden.

Die Gerausch- und Vibrationswerte wurden entsprechend den Normen EN ISO 3744:1995, EN ISO 11201: 1996 und EN ISO 20643:2008 ermittelt.

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte.
  Warten und reinigen Sie das Gerät regelmäßig.
  Passen Sie ihre Arbeitswises dem Gerat an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
  Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
  Tragen Sie Handschuhe.

Restrisiken

Auch wenn Sie these Elektrowerkzeug vorschrifsmäßig bedieten, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung these Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staub-schutzmaske getragen wird.
2. Gehorschaden, falls kin geeigneter Gehorschutz getragen wird.

D

Warning!

Dieses Gerät erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmen Umständen aktive oder passive medizinische Implantate beinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringn, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Gerät bedient wird.

5. Vor Inbetriebnahme

Der Rasenmacher ist bei Auslieferung teilmontiert. Der Schubbügel und der Fangkorb müssen vor dem Gebrauch des Rasenmachers montiert werden. Folgen Sie der Gebrauchsanweisung Schritt für Schritt und orientieren Sie sich beim Zusammenbau an den Bildern.

Hinweis! Notwendige Montageteile (Schrauben, Kabelführungen usw.) oder Funktionsteile (z.B. Stecker, Schlüssel usw.) konnen sich in den Formteilen der Verpackung oder am Gerät befni den.

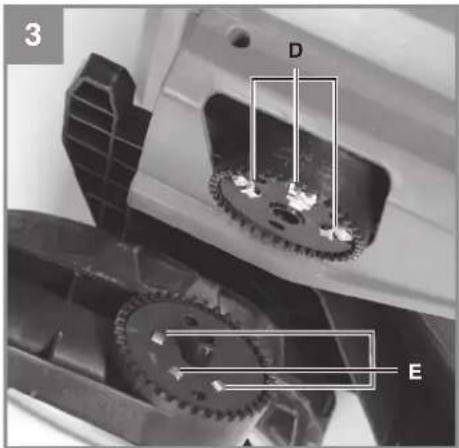

An der rechten Verzahlung der Holmverstellung befi nden sich 3 Kontakte (Bild 3/Pos. D), ebenso am rechten Schubbugel (Bild 3/Pos. E). Die Kontakte dienen zur elektrischen Verbindung von Motor und Schaltbugel.

Um während des Mahens einen Wackelkontakt und damit ein Aussetzen des Motors zu vermeiden, müssen die Kontakte an Holmverstellung und Schubbügel fest aneinanander drucken. Drehen Sie bei Bedarf den auf der rechten Seite vorhandenen Schnellspannhebel nach dem Zuklappen ein kurzes Stück im Uhrzeigersinn.

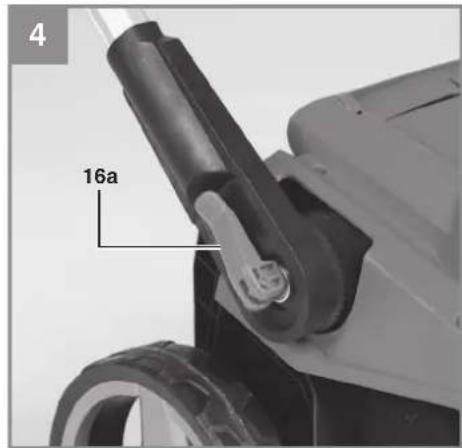

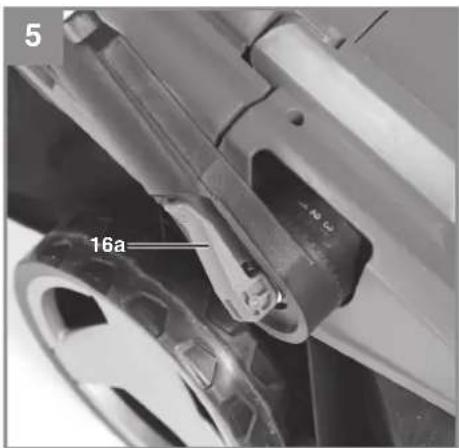

Befestigen Sie mit den Schnellspannschrauben (Bild 2/Pos. 16) den Schubbügel (Bild 2/Pos. 13) an der Verzahlung der Holmverstellung. Drehen Sie bei Bedarf die jeweilige Schnellspannschraube am Gewinde soweit zurück, dass sich der Schnellspannhelbe (Bild 4/Pos. 16a) anschließend noch nach hinten umklappen lasst. Durch Aufklappen der beiden Schnellspannhelbe (Bild 5/Pos. 16a) konnen Sie die Neigung des gesamten Holmes 3-stufig einstellen (Bild 5). Es sind ausschließlich diese drei Positionen möglich. Achten Sie darauf darauf, dass andere Seiten auf

die gleiche Position eingestellt sind. Durch Zuklappen der beiden Schnellspannhebel wird der Schubbügel wieder fi xiert.

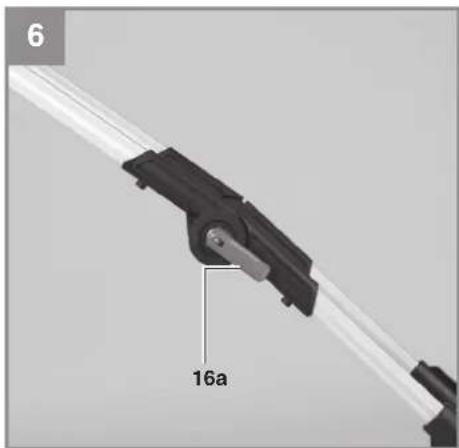

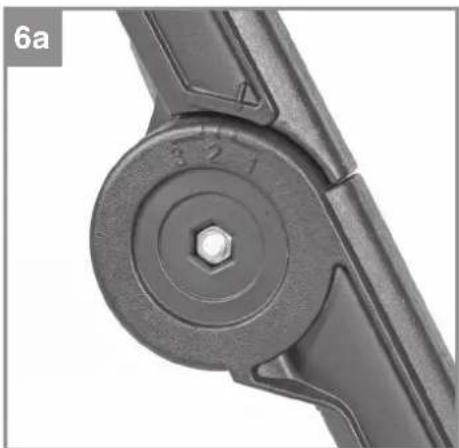

Durch Aufklappen der beiden oberen Schnellspannhebel (Abb. 6/Pos. 16a) können Sie die Neigung des oberen Schubbugels 3-stufg (Abb. 6a) einstellen. Achten Sie darauf auf, dass bye Seite auf die gleiche Position eingestellt sind. Durch Zuklappen der beiden Schnellspannhebel wird der Schubbugel weiter fi xiert.

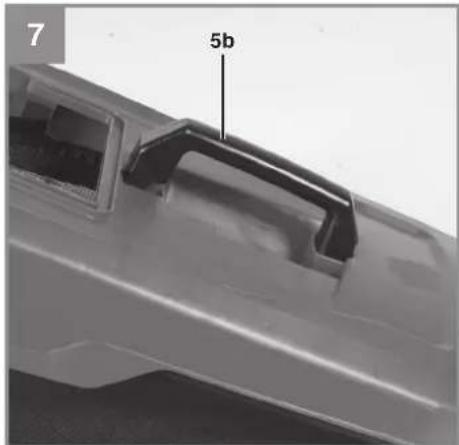

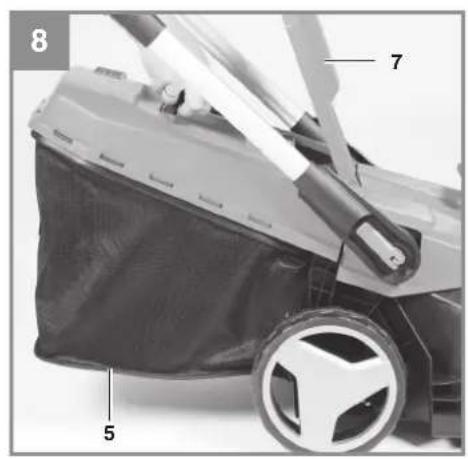

Drucken Sie den Tragegriff (Bild 7/Pos. 5b) auf das obere Gehauseteil des Fangkorbes. Achten Sie bei der Montage auf ein hörbares Einrasten der Gehauseteile unterinander. Zum Einhängen des Fangkorbes muss der Motor abgeschelt werden und das Schneidemesserarf sich nicht drehen. Auswurfklappe (Bild.8/Pos.7) mit einer Hand anheben. Mit der anderen Hand den Fangkorb am Handgriff halten und von oben einhängen.

Füllstandanzeige Fangeinrichtung

Die Fangeinrichtung verfügt über eine Füllstandanzeige (Bild 9/Pos. 12). Diese wird durch den Luftstrom den der Mahar im Betrieb erzeugt geöffn net. Fällt die Klappe während des Mahens zu, ist die Fangeinrichtung voll und sollte geleert werden. Für eine einwandfrei Funktion der Füllstandanzeige mussen die Löcher unter der Klappe immer sauber und durchlüssig sein.

Verstellung der Schnitthöhe

Achtung!

Das Verstellen der Schnitthöhe finden nur bei ausgeschaltetem Gerät und abgezogenem Sicherheitsstecker vorgenommen werden.

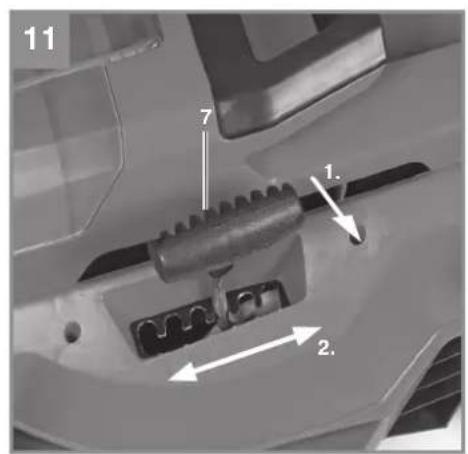

Die Verstellung der Schnitthöhe muss wie folgt durchgefuhlrt werden (siehe Bild 11):

1. Den Hebel (7) nach außen drucken.
2. Den Hebel (7) auf die gewünschte Schnitthöhe stellen.
3. Den Hebel (7) loslassen und dessen sicheren Sitz in der Arretierung kontrollieren.

Ablesen der Schnitthöhe

Die Schnitthöhe ist von 25-75 mm in 6 Stufen einzustellen und kann an der Skala abgegeben werden.

Bevor Sie zu Mahren beginnen, prufen Sie, ob das Schneidewerkzeug nicht stumpf und ihre Befes

D

tigungmittel nicht beschädigt sind. Ersetzen Sie stumpfe und /oder beschädigte Schneidewerkzeuge, um keine Unwucht zu erzeugen. Bei dieser Prüfung den Motor abstellen und den Sicherheitsstecker ziehen.

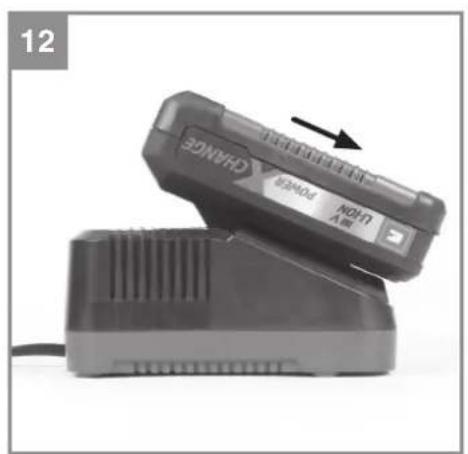

Laden des Akkus (Bild 12)

1. Akku-Pack aus dem Gerätnehmen. Dazu die Rasttaste (Bild 13/Pos. C) drücken.
2. Vergleichen, ob die auf dem Typenschild angegebene Netzpannung mit der vorhanden Netzpannung übereinstimmt. Stecken Sie den Netzstecker des Ladegerats in die Steckdose. Die grüne LED beginnt zu blinken.
3. Stecken Sie den oder die Akkus auf das La-degerat.
4. Unter Punkt „Anzeige Ladegerät" fänden Sie eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät.

Während des Ladens kann sich der Akku etwas erwarten. Dies ist jeder normal.

Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sieitte.

ob an der Steckdose die Netzspannung vorhanden ist
ob ein einwandfrei Kontokt an den Lade-kontakten vorhanden ist.

Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

dasLadegerat
und den Akku-Pack

an unseren Kundendienst zu senden.

Für einen fachgerechten Versand kontaktieren Sieitte unseren Kundendienst oder die Verkaufsstelle, bei der das Gerät erworben wurde.

Beachten Sie beim Versand oder Entsorgung von Akkus bzw. Akkugerät, dass diese einzeln in Kunststoff beutel verpackt werden, um Kurzschlüsse und Brand zu vermeiden!

Im Interesse einer langen Lebensdauer des Akku-Packs sollenn Sie für eine rechtzeitige Wiederauf-ladung des Akku-Packs sorgen. Dies ist auf jedem Fall notwendig, wenn Sie feststellen, dass die Leistung des Geräts nachlässt. Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des Akku-Packs!

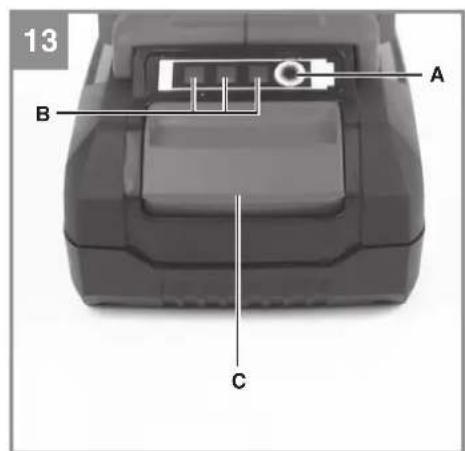

Akku-Kapazitätsanzeige (Bild 13)

Drucken Sie auf den Schalter für Akku-Kapazitätsanzeige (Pos. A). Die Akku-Kapazitätsanzeige (Pos. B) signalisiert ihren den Ladezustand des Akkus anhand von 3 LED's.

Alle 3 LED's leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED's blinken:

Die Temperatur des Akkus ist untersritten. Entfernen Sie den Akku vom Gerät und halten Sie den Akku einen Tag bei Raumtemperatur liegen. Tritt der Fehler wieder auf, so wurde der Akku tieftentlagen und ist defekt. Entfernen Sie den Akku vom Gerät. Ein defekter Akku darf nicht mehr verwendet bzw. geladen werden.

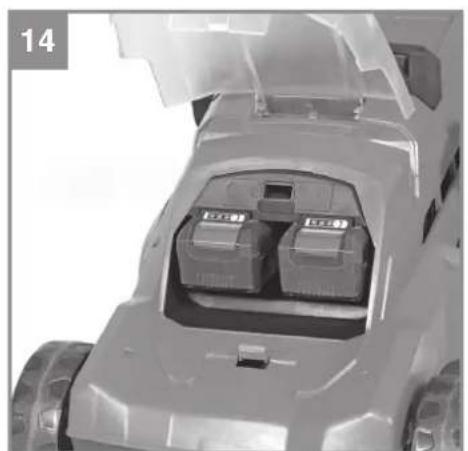

Montage des Akkus (Bild 14)

Offen Sie den Akkudeckel. Dann die beiden Akkus wie in Abb. 14 gezeigt in die Aufnahmen stecken.

Hinweis!

Verwenden Sie nur Akkus mit gleichem Füllstand, kombinieren Sie nie volle und halbvolle Akkus miteinander. Laden Sie immer bereits Akkus gleichzeitig auf.

Der Akku mit schwacherem Ladezustand bestimmte Laufzeit des Gerätes. Vor Betrieb mussen immer bereits Akkus vollgeladen werden. Schließen Sie den Akkudeckel durch Zuklappen des Deckels.

6. Bedienung

Vorsicht!

Der Rasenmacher ist mit einer Sicherheitsschaltung ausgerüstet um unbefugten Gebrauch zuverhindern. Unmittelbar vor Inbetriebnahme des Rasenmachers den Sicherheitsstecker (Abb. 15/Pos.17) einsetzen und bei jeder Unterbrechung oder Beendigung der Arbeit den Sicherheitsstecker wieder entfern.

D

Achtung!

Um ein ungewoltes Einsatzten zu verhindern, ist der Rasenmacher mit einer Einsatzspere (Bild 1/Pos.2) ausgestattet, die gedrückt werden muss, bevor der Schaltbugel (Bild 1/Pos.3) aktiviert werden kann. Wird der Schaltbugel losgelassen, wird der Rasenmacher ausgeschaltet. Die Startzeit kann eine Sekunden betragen. Führren Sie thisen Vorgang eine Male durch, damit Sie sich sind, dass ihr Gerät korrekt funktioniert. Bevor Sie Reparatur- oder Wartungsarbeiten am Gerät vornehmen, müssen Sie sich vergewissern, dass sich das Messer nicht dreht und der Sicherheitsstecker gezogen ist.

Warning! Off nen Sie die Auswurfklappe nie, wenn die Fangeinrichtung entleert wird und der Motor noch lauf. Umlaufendes Messer kann zu Verletzungen führen.

Befestigen Sie die Auswurfklappe bzw. den GrASFangkorb immer sorgfältig. Beim Entfernen vorher den Motor ausschalten.

Der durch die Führungsholme gegebene Sicherheitsabstand zwischen Messergehause und Benutzer ist stets einzuhalten. Beim Mähen und Fahrtrichtungsänderungen an Boschungen und Hängen ist besondere Vorsicht geboten. Achten Sie auf einen sicheren Stand, tragen Sie Schuhe mit rutschfesten, griffi gen Sohlen und lange Hoosen.

Mahren Sie immer quer zum Hang. Hange über 15 Grad Schräge durren mit dem Rasenmaher aus Sicherheitsgrunden nicht gemaht werden.

Üben Sie besondere Vorsicht beim Rückwartsbewegen und beim Ziehen des Rasenmabers. Stolpergebn!

Hinweise zum richtigen Mahren

Beim Mahen wird eine überlappende Arbeitsweise empfohlen.

Nur mit scharfen, einwandfreiern Messern schneiden, damit die Grashalte nicht ausfransen und der Rasen nicht gelb wird.

Zur Erzielung eines sauberen Schnittbildes den Rasenmacher in möglichst geraden Bahnen führen. Dabei sollen den diese Bahnen immer um eine Zentimeter überlappen, damit keine Streiifen stehen bleiben.

Die Akku-Laufzeit, und damit die mit einer Akkuladung mögliche Flächenleistung in Quadratmeter, ist großteils von den vorhandenen Raseneigen

schaften (z.B. Dichte, Feuchte, Länge, Schnitthöhe...) und der Mahgeschwindigkeit (Schritttempo) abhängig. Zur individuellen Anpassung der Flächenleistung wird empfohlen, den Rasen öfter, mit größerer Schnitthöhe und in angemessenem Tempo zu mAHen. Das Häufige Ein- und Ausschalten des Gerätes während des Mahvorgangs verringer die Flächenleistung ebenfalls. Soltte die Akku-Laufzeit (Flächenleistung)TOTZ obiger Maßnahmen nicht zufriedenstellend sein, so konnen Akkus mit einer größeren Kapazität (Ah) Abhilfschaffen.

Wie oft gemaht werden soll, hangt grundsatzlich von der Wachstumsgeschwindigkeit des Rasens ab. In der Hauptwachstumszeit (Mai - Juni) zweimal in der Woche, sonst einmal in der Woche. Schnitthöhe soll zwischen 4 - 6cm liegen und 4 - 5cm solte das Wachstum bis zum nachsten Schnitt betragen. Ist der Rasen einmal etwas länger geworden, so sollen den Sie hinterher nicht den Fehler machen, ihr socf auf die normale Hohe zurückzuschneiden. Dies schadet dem Rasen. Schneiden Sie dann nie mehr als die Hälfte der Grashöhe zurück.

Die Unterseite des Mährergehauses sauber halten und Grasablagerungen unbedingt entfern. Ablagerungen erschweren den Startvorgang, beeinträchtigen die Schnittqualität und den Gra-sauswurf.

An Hängen ist die Schneidbahn quer zum Hang zu legen. Ein Abgleiten des Rasenmahers lassst sich durch Schragstellung nach oben verhindern. Wahlen Sie die Schnitthöhe, je nach der tatsächlichen Rasenlänge. Führer Sie mehrere Durchgange aus, so dass maximal 4cm Rasen auf einmal abgetragen werden.

Bevor irgendwelche Kontrollen des Messers durchgefuhrt werden, Motor abstellen. Denken Sie daran, dass sich das Messer nach dem Ausschalten des Motors noch eineugekunden weiterdreht. Versuchen Sie nie, das Messer zu stoppen. Prufen Sie regelmäßig, ob das Messer richtig befestigt, in gutem Zustand und gut geschliff en ist. Im entgegengesetzten Fall, schleifen, oder ersetzen. Falls das in Bewegung befiendliche Messer auf einen Gegenstand schlągt, den Rassenmacher anhalten und warten bis das Messer vollkommen still steth. Kontrollieren Sie anschließend den Zustand des Messers und des Messerhalters. Falls diese beschädigt sind,müssen sie ausgewechselt werden.

D

Sobald während des Mahens Grasreste liegen bleiben, muss der Fangkorb entleert werden. Achting! Vor dem Abnehmer des Fangkorbes den Motor abstellen und den Stillstand des Schneidwerkzeugs abwarten. Sicherheitssteckerziehen.

Zum Abnahmen des Fangkorbes mit einer Hand die Auswurfklappe anheiten, mit der anderen Hand den Fangkorb am Tragegriff hersausnehmen. Der Sicherheitsvorschrift entsprechend fällt die Auswurfklappe beim Aushängen des Fangkorbs zu und verschiebt die hintere Auswurföff nung. Bleiben damit Grasreste in der Off nung hagen, so ist es für ein leichteres Starten des Motors zweckmäßig, den Rasenmaher um etwa 1m zurückzuziehen.

Schnittgutreste im Mährergehause und am Arbeitswerkzeug nicht von Hand oder mit den Füben entfern, sondern mit geeigneten Hilfsmitteln, z.B. Bürste oder Handbesen.

Zur Gewährleistung eines gute Aufsammelns muss der Fangkorb voninnen nach der Benutzung gereinigt werden.

Fangkorb nur bei abgeschaltetem Motor, gezogenen Sicherheitsstecker und stillstehendem Schneidwerkzeug einhängen.

Auswurfklappe mit einer Hand anheben und mit der anderen Hand den Fangkorb am Handgriff halten und von oben einhängen.

7. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

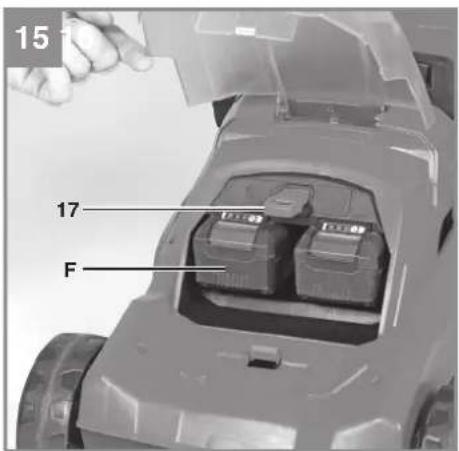

Ziehen Sie vor allen Reinigungsrarbeiten den Sicherheitsstecker (Abb. 15). Ziehen Sie die Akkus ab.

7.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehause so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

• Der Rasenmacherarf nicht mit flieBendem Wasser,insbesondere unter Hochdruck,gereinigt werden.

• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
  Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese können die Kunststoffeile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.
  Saubern Sie den Rasenmacher möglichst mit Bürsten oder Lappen.

7.2 Wartung

Abgenutzte oder beschädigte Messer, Messerträger und Bolzen sind satzweise vom autorisierten Fachmann zu ersetzen, um die Auswuchung aufrecht zu erhalten.
Sorgen Sie davon, dass alle Befestigungselemente (Schrauben, Muttern usw.) stets fest angezogen sind so dass Sie mit dem Maher sicheren arbeiten konnen.
- Überprüfen Sie die Grasfangeinrichtung früfig auf VerschleiBerscheinungen.
- Ersetzen Sie verschlissene oder beschädigte Teile.
- Für eine lange Lebensdauer sollen alle Schraubteile sowie die Räder und Achsen gereinigt und anschließend geölten werden.
Die regelmäßige Pflege des Rasenmahers sichert nicht nur lange Zeit seine Haltbarkeit und Leistungsfähigkeit, sondernträgt auch zu einem sorgfälligen und einfachen Mahen Ihres Rasens bei.
Das am stärksten dem Verschleib ausgesetzte Bauteil ist das Messer. Prüfen Sie regelmäßigen den Zustand des Messers sowie die Befestigung desselben. Ist das Messer abgenutzt, muss es sofort ausgewechselt oder geschlifen werden. Sollen übermäßig Vibrationen des Rasenmahers auftreten, bedeutet dies, dass das Messer nicht richtig ausgewucht ist oder durch Stöbe verfortt wurde. In thisem Fall muss es repariert oder ausgewechselt werden.
- Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

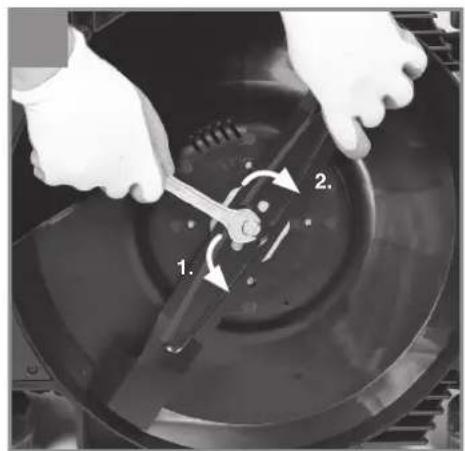

7.3 Auswechseln des Messers

Aus Sicherheitsgründen empfehlen wir, den Austausch der Messer von einem autorisierten Fachmann vornehmen zu laßen. Vorsicht! Sicherheitssteckerziehen! Arbeits-Handschuhe tragien! Verwendten Sie nur Original Messer, da andernfalls Funktionen und Sicherheit unter Umstanden nicht gewährleistet sind.

D

Zum Wechseln des Messers gehen Sie wie folgt vor:

1. Losen Sie die Befestigungsschraube SW 13 (siehe Abb. 16/1).
2. Nehmen Sie das Messer ab und ersetzen es gegen ein Neues.
3. Beim Einbau des neuen Messers achten Sie 死 bitte auf die Einbaurichtigung des Messers. Die Windfl ügel des Messers müssen in den Motorraum ragen (siehe Abb. 16). Die Auf- nahmedome müssen mit den Stanzungen im Messer übereinstimmen.
4. AnschlieBend ziehen Sie mit dem Universal-schlussel die Befestigungsschraube wieder fest (siehe Abb. 16/2). Das Anzugsmoment solte ca. 25Nm betragen.

Zum Saisonende führen Sie eine allgemeine Kontrolle des Rasenmachers durch und entfern alle angesammelten Rückstände. Vor jedem Saisonstart den Zustand des Messers unbedingt überprüfen. Wenden Sie sich bei Reparaturen an unsere Kundendienstelle. Verwenden Sie nur Original Ersatzteile.

7.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden:

Typ des Gerätes
Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisende Info fienden Sie unter www.Einhell-Service.com

Ersatzmesser Art.-Nr.: 34.054.54

8. Lagerung und Transport

Ziehen Sie die Akkus ab.

Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort. Die optimale Lager-temperatur liegt zwischen 5 °C und 30 °C. Bewahren Sie das Gerät in der Originalverpackung auf.

D

10. Anzeige Ladegerät

Anzeigestatus		Bedeutung und Maßnahme
Rote LED Grüne LED
Aus Blinkt Betriebsbereitschaft		Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät
An Aus Laden		Das Ladegerätlädt den Akku im Schnellladebetrieb. Die entsprechenden Ladezeiten fienden Sie direkt am Ladegerät. Hinweis! Je nach vorhandener Akkuladung konnen die tatsächlichen Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen und einsatzbereit.		Denach wird bis zur vollständigen Ladung auf eine Schonladung um-geschaltet. Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät. Maßnahme: Entnehmer Sie den Akku aus dem Ladegerät. Trennen Sie das Lade-gerät vom Netz.
Blinkt Aus Anpassungsladung		Das Ladegerät befni ndet sich im Modus für schonende Ladung. Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen und benötigt mehr Zeit. Dies kann folgende Ursachen haben: - Akku wurde sehr lange Zeit nicht mehr geladen. - Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und 45°C. Maßnahme: Warten Sie bis der Ladevorgang abgeschlossen ist, der Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler		Ladevorgang ist nicht mehr möglich. Der Akku ist defekt. Maßnahme: Ein defekter Akku darf nicht mehr geladen werden. Entnehmer Sie den Akku aus dem Ladegerät.
An An Temperaturstörung		Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt (unter 0° C) Maßnahme: Entnehmer Sie den Akku und bewahren Sie diesen 1 Tag bei Raumtemperatur (ca. 20°C) auf.

D

11. Fehlersuchplan

Fehler Mögliche Ursache Beseitigung
Motor lauft nicht an oder setzt aus (Wackelkontakt)	a) Anschlüsse am Motor gelöst b) Gerät steht im hohen Gras c) Mährergebnisse verstopft d) Sicherheitsstecker nicht einge- steckt e) Akku nicht korrekt eingesteckt f) Unzureichender oder kein Kontakt zwischen Holm und Holmbefesti-gung (Bild 3 / Abschnitt 5.)	a) Durch Kundendienstwerkstatt über- prüfen halten a) Auf niedrigem Gras oder bereits gemähten Flächen starten; Eventuell Schnitthöhe ändern c) Gehäuse reinigen, damit das Messer frei lauft d) Sicherheitssteckereinstecken (siehe 6.) e) Akku entfern und neu einstecken (siehe 5.) f) Holmverbindung öff den, Kontakte auf Verschmutzung prüfen und mit Bürste vorsichtig reinigen. Holmer-binding fest anziehen (siehe 5.)
Motorleistungläβt nach	a) Zu hohes oder zu feuchtes Gras b) Mährergebnisse verstopft c) Messer stark abgenutztd) Akkukapazitätlässt nach	a) Schnitthöhekorrigieren b) Gehäuse reinigen c) Messer auswechseln d) Akkukapazität prüfen und gegebenenfalls Akku laden (siehe 5.)
UnsaubererSchnitta)	Messerabgenutzt b) Falsche Schnitthöhe	a) Messerauswechseln oder nachschiefen b) Schnitthöhe korrigieren

Hinweis! Um den Motor zu schützen, ist dieser mit einem Thermoschalter ausgestattet, der bei Überlastung abschaltet und nach einer kurzen Abkuhlphase wieder automatisch einschlätte!

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rückendeauff ordierung: Der Eigentümer des Elektrogerätes ist alternatively anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhlrt. Nicht betroften sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen Ohnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibeil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien besteht.

Kategorie Beisiel
Verschleibsteile*Kohlebürsten,Akku
Verbrauchsmaterial/Verbrauchsteile*Messer
Fehlsteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät ihrer Meinung nach auf (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Solute这点 Gerät dessnoch einmal nicht einwandfrei Funktionieren, bedauern wir thish und bitten Sie, sich an unseren Serviciedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch über die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die diesen Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Si, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) besteht sind.

6. Schäden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.Einhell-Service.com. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmoglichkeit ausgeschlossen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantiumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Für Verschleib-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

Einhell Service - Eschenstraße 6 - 94405 Landau/Isar (Deutschland)

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MOGLICHMACHER,

wir haben das Ziel, alles davon zu tun, damit Sie mit Einhell all ihre Projekte möglich machen können. Aus thisem Grund ist Service bei uns geleitet Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und personlichen Ansprechpartners hat es sich der Einhell Service auf die Fahren geschrieben, Sie bei allen Fragen zu ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzmittelverfügbarkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein flachendeckendes Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind weitere unserer verfügbarbaren Services jetzt noch schneller und einfacher für Sie erreichen – rund um die Uhr, sieben Tage dieWoche.

Einhell Service

Eschenstraße 6

94405 Landau an der Isar

Telefon: [phone]

Telefax: 09951-959 1700

E-Mail: [e-mail]

Wir freuen uns auf ihren Besuch unter

GB

Danger!

Kapslingsklasse: III

Vægt: 16,4 kg

Klippebrede: 41 cm

Opsamlingsboksens volumen: 50 liter

Lydtryks niveau L282,2dB(A)

Alle LED-lamper blinker:

Kniven udskiftes pa folgende maDE:

Beskriv venligst fejlfunktionen.

DK/N

Garantibevis

Kære kunde!

Endast for EU-länder

Beskriv den felaktiga Funktionen.

Garantibevis

Basta kund,

4. Technische gegevens

Spanning 36 V DC

Motortoerental: 3400 min

Beschermklasse: .IPX1

Beschemklasse: III

Gewicht: 16,4kg

Maiaebredte: 41cm

Alle 3 LEDs branden:

De accu is vol geladen.

2 of 1 LED(s) branden:

De accu beschikt over voldoende restlading.

1 LED knippert:

De accu is leeg, laad de accu op.

Alle LEDs knipperen:

Akku-Rasenmacher* GP-CM 36/41 Li (Einhell)

2014/29/EU
2005/32/EC_2009/125/EC

EU2015/1188

2014/35/EU
□2006/28/EC
2014/30/EU
2014/32/EU
2014/53/EU
2014/68/EU
(EU)2016/426
Notified Body:
(EU)2016/425
2011/65/EU_(EU)2015/863

区2006/42/EC

Annex IV

Notified Body: Reg.No.:

2000/14/EC_2005/88/EC

Annex V

Annex VI

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Landau/Isar, den 24.08.2021

Bolley.Chen

BobbyChen/Product Management Andreas Weichselgartner/General Manager

First CE:2020

Art-No.:34.132.75

I-No.:21021
