BRUGSANVISNING GH-PM 46 S HW EINHELL

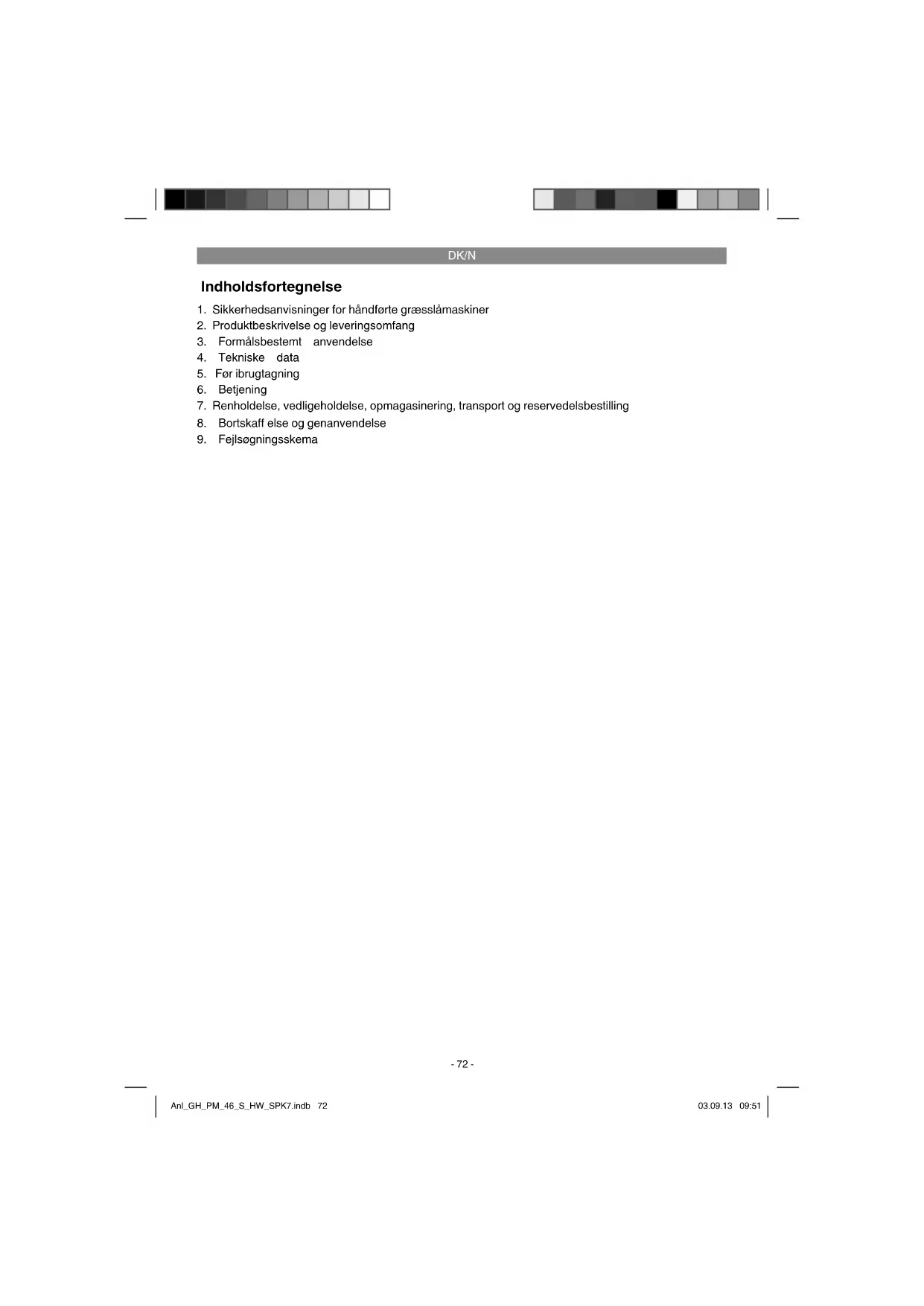

1. Sikkerhedsanvisninger for håndførte græsslåmaskiner

9. Fejlsøgningsskema

Advarsel Læs betjeningsvejledningen for at reducere risikoen for personskade Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab. Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan forårsage synstab. Anl_GH_PM_46_S_HW_SPK7.indb 73Anl_GH_PM_46_S_HW_SPK7.indb 73 03.09.13 09:5103.09.13 09:51DK/N

Vigtigt! Ved brug af el-værktøj er der visse sikkerhedsfo- ranstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor bet- jeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejlednin- gen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvis- ningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger for

håndførte græsslåmaskiner Anvisninger

1. Læs omhyggeligt betjeningsvejledningen.

Sæt dig ind i, hvordan maskinen anvendes korrekt, og indlær indstillingerne.

2. Børn og andre personer, som ikke er bekendt

med indholdet i betjeningsvejledningen, må ikke arbejde med græsslåmaskinen. Mindste- alder for brug af maskinen er muligvis fastlagt i nationale forskrifter.

3. Arbejd ikke med maskinen, hvis der er andre

personer, navnlig børn eller dyr, i nærheden. Tænk på, at brugeren eller ejeren af maskinen selv er ansvarlig for uheld med andre perso- ner eller deres ejendom.

4. Husk at lade betjeningsvejledningen følge

med produktet, hvis du overdrager det til and- re! Forberedende foranstaltninger

1. Bær altid skridsikkert fodtøj og lange bukser

under arbejdet. Arbejdet må ikke udføres bar- fodet eller iført sandaler.

2. Gå terrænet efter, hvor maskinen skal arbe-

jde, og fjern alle genstande, som ville kunne komme op i maskinen og blive slynget ud.

Benzin er særdeles brandfarligt: - Benzin skal opbevares i dertil beregnede beholdere. - Optankning skal ske udendørs - rygning for- budt under påfyldning. - Benzin skal fyldes på, inden motoren star- tes. Når motoren kører, eller når maskinen er varm, må tankdækslet ikke åbnes og benzin ikke fyldes på. - Forsøg ikke at starte motoren, hvis benzinen løber over. I stedet skal maskinen fjernes fra den benzinvædede fl ade. Forsøg ikke at tæn- de maskinen, før benzindampene er væk. - Af sikkerhedsgrunde skal benzintank og tankdæksler skiftes ud, hvis de beskadiges.

4. Defekte lyddæmpere skal skiftes ud

5. Hver gang inden maskinen tages i brug, skal

du efterse skæreværktøj, fastgøringsbolte og hele skæreenheden for tegn på nedslidning eller beskadigelse. Nedslidte eller beskadige- de skæreværktøjer og fastgøringsbolte skal skiftes ud sætvis for at undgå uligevægt.

6. Ved maskiner, der har fl ere knive, skal du

være opmærksom på, at de øvrige knive også kan begynde at dreje sig, når én kniv drejes. Håndtering af maskinen

1. Forbrændingsmotoren må ikke køre i lukkede

rum, hvor der er fare for ophobning af kulilte.

2. Arbejd kun i dagslys eller med god kunstig

belysning. Undgå så vidt muligt at arbejde med maskinen, hvis græsset er vådt.

3. Sørg for altid at have et sikkert fodfæste og en

god balance, når du arbejder på skråninger.

4. Arbejdet skal udføres i gangtempo.

5. Ved hjulbårne maskiner gælder: Kør altid på

tværs af skråninger, aldrig lige op eller ned.

6. Du skal være særlig forsigtig ved ændring af

køreretning på skråninger.

7. Arbejd ikke på skråninger, som er meget stej-

8. Vær særlig forsigtig, når du vender græsslå-

maskinen eller trækker den hen imod dig.

9. Stands skærekniven, når maskinen skal

tippes, ved transport over andre fl ader end græs, og når maskinen fl yttes fra og til arbe- jdsstedet.

10. Benyt aldrig græsslåmaskinen med beska-

digede beskyttelsesanordninger eller sikker- hedsgitre eller uden disse monteret, f.eks. prelplader eller/og græsopsamlere.

11. Motorens grundindstilling må ikke ændres;

12. Løsn motorbremsen, før du starter motoren.

13. Start motoren forsigtigt ifølge producentens

anvisninger. Hold god afstand mellem dine fødder og skærekniven.

14. Græsslåmaskinen må ikke tippes, når mo-

toren startes, med mindre det er nødvendigt at løfte den. I givet fald må den kun tippes så meget, som det er absolut nødvendigt; løft kun op i den side, der vender væk fra bruge- ren. Anl_GH_PM_46_S_HW_SPK7.indb 74Anl_GH_PM_46_S_HW_SPK7.indb 74 03.09.13 09:5103.09.13 09:51DK/N

15. Start ikke motoren, når du står foran udkast-

16. Hold hænder og fødder væk fra området om-

kring roterende dele. Hold altid god afstand til udkaståbningen.

17. Maskinen må aldrig løftes eller bæres, mens

18. Træk tændingsnøglen og tændrørshætten ud:

- inden du fjerner blokeringer eller løsner til- stopninger i udkastskakten - inden du efterser, rengør eller udfører arbej- der på maskinen - hvis et fremmedlegeme er blevet ramt skal græsslåmaskinen undersøges for skader; evt. udbedring skal foretages, inden du genopta- ger arbejdet. Hvis græsslåmaskinen begyn- der at vibrere kraftigt, skal den kontrolleres med det samme. - hvis du går væk fra maskinen

19. Sluk motoren, og vær sikker på, at skærekni-

ven og alle bevægelige dele står helt stille. - før genoptankning.

20. Ved slukning af motor stilles gasregulatoren i

position “Stop”. Benzinhanen skal lukkes (hvis sådan forefi ndes).

21. For høj maskinhastighed kan øge risikoen for

22. Vær forsigtig under indstillingsarbejder på

maskinen, og pas på ikke at få fi ngrene ind mellem det roterende skæreværktøj og stive maskindele. Vedligeholdelse og opbevaring

1. Sørg for, at alle møtrikker, bolte og skruer er

spændt godt til, og at maskinen er i god, sik- ker stand.

2. Opbevar ikke maskinen inden døre med

benzin i tanken, hvor der er risiko for, at ben- zindampe kan komme i kontakt med åben ild eller gnister.

3. Lad motoren køle af, inden du henstiller mas-

kinen i et lukket rum.

4. For at undgå brandfare skal motor, udstød-

ning og området omkring brændstoftanken holdes fri for græs, blade og udtrængende fedt (olie).

5. Kontroller med jævne mellemrum græsop-

samleren for slid eller nedsat funktionsevne.

6. Nedslidte og beskadigede dele skal udskiftes

af sikkerhedsgrunde.

7. Hvis brændstoftanken skal tømmes, skal

dette ske i det fri med en benzinpumpe (fås i byggemarkeder). Advarsel! Læs alle sikkerhedsanvisninger og øvrige an- visninger. Følges anvisningerne, navnlig sikker- hedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes. Oplysningsskiltenes betydning (se fi g. 13)

1) Læs betjeningsvejledningen

2) Vigtigt! Fare som følge af udslyngede dele.

Hold sikkerhedsafstand

3) Vigtigt! Pas på skarpe knive – Sluk motoren,

og træk tændrørshætten ud før vedligeholdel- se, renholdelse, reparation og indstillingsar- bejder

4) Påfyld olie og brændstof før ibrugtagning

5) Forsigtig! Bær høreværn og sikkerhedsbriller

7) Køregreb (koblingsgreb)

4a. Opsamlingsboks 5a. Dækplade 5b. Kileremsskærm

6. Tankpåfyldningsdæksel

7a. Oliepåfyldningsskrue 7b. Olieaftapningsskrue

8. Indstilling af klippehøjde

Kontroller på grundlag af det beskrevne leve- ringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores service- center eller nærmeste kompetente byggemarked med forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i garantibestemmelserne bagest i vej- ledningen.

Åbn pakken, og tag forsigtigt maskinen ud af emballagen.

Kontroller, at der ikke mangler noget.

Opbevar så vidt muligt emballagen indtil ga- rantiperiodens udløb. Vigtigt Produktet og emballagen er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for nedsvægelse og kvælning!

Original betjeningsvejledning

3. Formålsbestemt anvendelse

Produktet må kun anvendes i overensstemmelse med det tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, der måtte opstå som følge af, at produk- tet ikke er blevet anvendt korrekt. Dette er alene brugerens/ejerens ansvar. Den bezindrevne græsslåmaskine er beregnet til brug i private haver. En græsslåmaskine anses som hjælpemiddel til privat havebrug, hvis det årlige antal brugstimer som hovedregel ikke overstiger 50 timer, og hvis anvendelsesformålet hovedsageligt omfatter pleje af græs eller plænearealer, dog undtaget off entlige anlæg, parker og sportspladser. Desu- den falder skovbrug uden for rammerne af ”privat havebrug”. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller indus- triel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, hånd- værksmæssigt, industrielt eller lignende øjemed. Forudsætning for korrekt anvendelse af maskinen er, at indholdet i den medfølgende betjenings- vejledning fra producenten tages til følge. Betje- ningsvejledningen indeholder tillige nødvendige oplysninger om drift, vedligeholdelse og repara- tion. Vigtigt! Grundet fare for kvæstelse må maskinen ikke benyttes til følgende arbejde: Trimning af buske eller hække, klipning og fi ndeling af slyng- planter eller klipning af græs på tagbeplantninger eller i altankasser eller til friblæsning (udsugning) af gangstier eller som hakkemaskine til gren- og hækkemateriale, da dette vil være til stor fare for brugeren. Endvidere må maskinen ikke anvendes som motorfræser til planering af jordhævninger, som f.eks. muldvarpeskud. Af sikkerhedsgrunde må maskinen ikke anvendes som drivaggregat til andre arbejdsværktøjer eller værktøjssæt.

Støj og vibration Lydtryksniveau L

5.1 Samling af komponenterne

Nogle af delene leveres adskilte. De er lette at samle, hvis blot du følger nedenstående anvis- ninger. Vigtigt! Samling af dele samt vedligeholdelse kræver ekstra værktøj, som ikke er omfattet af leveringen:

Et målebæger à 1 liter (olie-/benzinfast)

En tragt (som passer til benzintankens påfyld- ningsstuds)

Viskestykker (til aftørring af olie-/benzinrester; kasseres på tankstation)

En benzinpumpe (i plastik, fås i byggemar- keder)

sider med en skrue (fi g. 3a/pos. 12) og en stjernemøtrik (fi g. 3a/pos. 11) i hver side. Vælg et hul til fastgøring i overensstemmelse med den ønskede førehøjde. Vigtigt! Højden skal være den samme i begge sider! Vær her opmærksom på, at kablerne, som fastgøres senere, ikke er i vejen.

2. Fastgør det øverste føreskaft til det nederste

føreskaft, som vist på fi g. 3b, ved hjælp af stjerneskruerne (pos. 11).

4. Fastgør kablerne til føreskaftet med de med-

følgende kabelclips (fi g. 3d/pos. 10).

5. Løft dækpladen (fi g. 4a/pos. 5a) med den ene

hånd og hægt opsamlingsposen (fi g. 4a/pos. 4a) fast som vist på fi g. 4a.

5.2 Indstilling af klippehøjde

Vigtigt! Motoren skal være slukket og tæn- drørshætten trukket ud, når klippehøjden indstilles.

Inden du begynder at slå græs, skal du kon- trollere, at skæreværktøjet ikke er stumpt, og at alle fastgøringsanordninger er intakte. Stumpt og/eller beskadiget skæreværktøj skal skiftes ud, om nødvendigt hele sættet, så der ikke opstår uligevægt. Kontrollen skal foregå med motoren slukket og tændrørshætten trukket ud.

Indstilling af klippehøjden foregår centralt med justeringsarmen (fig. 7/pos. 8). Forskelli- ge klippehøjder kan indstilles.

Aktiver indstillingsarmen og træk den i den ønskede position. Lad armen gå i indgreb.

Vigtigt! Der er ingen drivmidler på motoren ved leve- ring. Husk derfor at fylde olie og benzin på først! For at undgå utilsigtet start af maskinen er den udstyret med en motorbremse (fi g. 5a/pos. 1a), som skal aktiveres, før maskinen startes. Når mo- torstart-/motorbremsegrebet slippes, skal denne vende tilbage til udgangsposition og motoren stoppe automatisk. Stil gasregulatoren (fi g. 6) i positionen „ „, træk i motorstart-/motorstoparmen (fi g. 5b) og træk kraf- tigt i startkablet. Inden du begynder at slå græsset, skal du gen- nemgå denne procedure nogle gange for at være sikker på, at alt fungerer korrekt. Hver gang du skal udføre indstillings- og/eller reparationsarbejde på maskinen, skal du vente, indtil kniven ikke mere drejer. Sluk motoren før arbejde med indstilling, vedlige- holdelse og reparation. Anl_GH_PM_46_S_HW_SPK7.indb 77Anl_GH_PM_46_S_HW_SPK7.indb 77 03.09.13 09:5103.09.13 09:51DK/N

start-/motorstopgrebet til at slukke motoren med. Motoren og skærekniven stopper auto- matisk, når du slipper motorstart-/motorstop- grebet. Under græsslåning skal grebet holdes i arbejdsstilling (fi g. 5b). Inden det egentlige arbejde påbegyndes, skal start/stop-grebet afprøves nogle gange. Kontroller, at startkab- let går let.

2. Køregreb/koblingsgreb (fi g. 5a/pos. 1b): Når

du aktiverer det (fi g. 5c), slutter koblingen til køredrift, og maskinen begynder at køre med motoren i gang. Slip køregrebet i god tid for at stoppe den kørende græsslåmaskine. Øv dig i at starte og stoppe, så du bliver fortrolig med maskinens køreegenskaber, inden du slår græs første gang.

3. Advarsel: Skærekniven roterer, når motoren

startes. Vigtigt: Inden motoren startes, skal du bevæge motorbremsen fl ere gange for at afprøve, om stopkablet også fungerer, som det skal. Bemærk: Motoren er konciperet til skærehastighed for græs, græsudkast i op- samlingsboksen og til en lang levetid

4. Tjek oliestanden.

5. Til påfyldning af benzin anvendes en tragt og

en målebeholder. Vær sikker på, at benzinen er ren. Advarsel: Brug altid kun en sikret benzindunk. Rygning er forbudt under påfyldning af benzin. Sluk motoren, og lad den køle af nogle minutter, før du fylder benzin på.

6. Kontroller, at tændkablet er sluttet til tændrø-

7. Stå bag ved græsslåmaskinen. Den ene hånd

skal være på motorstart-/motorstopgrebet. Den anden hånd skal være på startergrebet.

8. Start motoren med reverseringsstarteren (fi g.

1/pos. 9): Træk håndtaget ca. 10-15 cm ud (indtil du mærker modstand), og træk så med et kraftigt ryk. Går motoren ikke i gang, så træk igen. Vigtigt! Pas på, at kablet ikke smælder til- bage. Vigtigt: I koldt vejr kan det være nødvendigt at gentage startproceduren fl ere gange.

Vigtige anvisninger:

1. Tag passende tøj på. Bær fast fodtøj og ingen

sandaler eller tennissko.

2. Kontroller skærekniven. En kniv, der er bøjet

eller på anden vis beskadiget, skal erstattes af en ny, original kniv.

3. Fyld benzintanken op udendørs. Benyt en

påfyldningstragt og en målebeholder. Overlø- bende benzin skal tørres af.

4. Læs og følg betjeningsvejledningen samt

anvisningerne angående motor og hjælpeen- heder. Opbevar vejledningen, så den også er tilgængelig for andre brugere af maskinen.

5. Udstødningsgasser er farlige. Start altid mo-

6. Forvis dig om, at alle sikkerhedsanordninger

forefi ndes og fungerer, som de skal.

7. Maskinen må kun betjenes af en kompetent

8. Det kan være farligt at slå græs, der er vådt.

Lad græsset være så tørt som muligt, når du slår det.

9. Instruer andre personer og børn om at holde

sig på afstand af græsslåmaskinen.

10. Slå aldrig græs ved dårlig sigt.

11. Fjern omkringliggende løse genstande, før du

går i gang med arbejdet. 6.2. Sådan klippes græsset rigtigt Vigtigt! Åbn ikke dækpladen, når opsamleren tømmes, mens motoren kører. Den roterende kniv kan forårsage svære kvæstelser. Dækpladen og opsamlingsboksen skal altid fast- gøres omhyggeligt. Husk at slukke motoren, inden du tager dem af. Den sikkerhedsafstand mellem brugeren og skærehuset, som naturligt gives af føreskaftet, skal altid overholdes. Vær særlig forsigtig ved retningsskift på skrænter og skråninger. Sørg for at stå godt fast på underlaget, brug sko med skridfaste såler samt lange bukser. Skrånende overfl ader skal altid bearbejdes på tværs. Skrånende overfl ader med en hældning, som overstiger 15 grader, må af sikkerhedsgrunde ikke bearbejdes med græsslåmaskinen. Ved baglæns kørsel og når græsslåmaskinen trækkes, skal der udvises særlig forsigtighed! Pas på ikke at falde! Anl_GH_PM_46_S_HW_SPK7.indb 78Anl_GH_PM_46_S_HW_SPK7.indb 78 03.09.13 09:5103.09.13 09:51DK/N

Skærebladene skal være skarpe og fuldstændig intakte, så græsstråene ikke trevler og plænen bliver gul. For at opnå et rent klippemønster skal græsslå- maskinen føres i lige baner. Banerne skal over- lappe hinanden nogle centimeter for at undgå ubearbejdede striber. Undersiden af maskinhuset skal holdes ren; græ- safl ejringer skal fjernes hurtigst muligt. Afl ejringer vil vanskeliggøre startproceduren og nedsætte kvaliteten af snittet og græsudkastet. På skrånende overfl ader skal klippebanen gå på tværs af skråningen. Stil eventuelt græsslåmas- kinen skråt opad, så den ikke glider ned. Vælg klippehøjde ud fra, hvor højt græsset er. Klip ad fl ere omgange, så du højst klipper 4 cm på én gang. Sluk motoren, inden du efterser kniven. Husk, at kniven drejer videre nogle sekunder, når motoren slukkes. Prøv aldrig på at stoppe kniven. Kontroller jævnligt, at kniven sidder ordentlig fast, er i god stand og er velsleben. I modsat fald skal den slibes eller skiftes ud. Hvis kniven støder mod en genstand, mens den roterer, skal maskinen stoppes; vent til kniven står helt stille. Kontroller herefter, om skærebladet og skærebladsholderen har taget skade. Har kniven taget skade, skal den skiftes ud. Vejledning til græsslåning:

1. Pas på faste genstande. Græsslåmaskinen

kan blive beskadiget, eller du kan pådrage dig kvæstelser.

2. En varm motor, udstødning el.lign. kan give

forbrændinger. Undgå berøring!

3. Vær forsigtig ved græsslåning på skråninger

eller stejlt nedadgående terræn.

4. Ved manglende dagslys eller utilstrækkelig

kunstig belysning skal arbejdet indstilles.

5. Hvis du er kørt mod en genstand, eller hvis

maskinen vibrerer kraftigere end normalt, skal maskinen, kniven og andre dele efterses.

6. Sluk altid motoren, før du ændrer indstillinger

eller udfører reparation. Træk stikket til tæn- drørskablet ud.

7. Vær opmærksom på den off entlige trafi k, hvis

du arbejder i nærheden af en vej. Græsset må ikke udkastes på vejen.

8. Undgå steder, hvor hjulene ikke kan få or-

dentligt fat eller arbejdet ikke kan foregå sik- kert. Før en tilbagegående bevægelse skal du sikre dig, at der ikke er små børn bag dig.

9. I tæt, højt græs skal du sætte indstillingen

til det højeste klippetrin og nedsætte arbe- jdshastigheden. Inden du fjerner græs eller anden tilstopning, skal motoren slukkes og tændrørskablet løsnes.

11. Fyld aldrig benzin i en motor, som kører, eller

6.4 Tømning af opsamlingsboks

Opsamlingsboksen skal tømmes, så snart du un- der arbejdet konstaterer, at græs bliver liggende på plænen. Vigtigt! Sluk motoren, og vent til skæreværktøjet står helt stille, inden du tager opsamlingsboksen af. Opsamlingsboksen tages af ved at løfte op i dæk- pladen med den ene hånd og tage fat i bæregre- bet på boksen med den anden (fi g. 4a). I overensstemmelse med sikkerhedsforskrifterne falder dækpladen ned og lukker den bageste udkaståbning til, når boksen tages af. Hvis der hænger græsrester fast i åbningen, anbefales det at trække græsslåmaskinen ca. 1 m tilbage, så motoren lettere kan startes. Græsrester i maskinhuset og på arbejdsværktøjet må ikke fjernes med hænder eller fødder; brug egnede hjælpemidler, f.eks. en børste eller en lille kost. For at sikre en god græsopsamling skal opsam- lingsboksen og især luftgitteret rengøres indeni efter brug. Motoren skal være slukket og skæreværktøjet stå stille, når opsamlingsboksen sættes på. Løft op i dækpladen med den ene hånd, og tag fat i opsamlingsboksens greb med den anden, og sæt den på oppefra.

6.5 Efter græsslåning

1. Lad altid først motoren køle af, inden du stiller

den ind i et lukket rum.

2. Fjern græs, løv, mudder og olie inden magasi-

nering. Læg ikke andre genstande oven på maskinen.

3. Tjek alle skruer og møtrikker, inden du tager

maskinen i brug igen. Løsnede skruer skal spændes fast.

4. Tøm opsamlingsboksen før brug.

5. Løsn tændrørshætten for at forhindre uved-

6. Pas på, at maskinen ikke henstilles ved siden

8. Ved længere tids driftspause skal benzintan-

ken tømmes med en benzinpumpe.

9. Gør børn opmærksom på, at de ikke må

bruge græsslåmaskinen. Maskinen er ikke legetøj.

10. Opbevar aldrig benzin i nærheden af en

glødekilde. Brug altid en typegodkendt dunk. Hold benzin væk fra børn.

11. Maskinen skal smøres og vedligeholdes

12. Sådan slukker du motoren:

For at slukke motoren slipper du motor- start-/motorstopgrebet (fi g. 5a/pos. 1a). Træk tændrørshætten ud af tændrøret, så motoren ikke kan starte. Kontroller kabeltræk- ket til motorbremsen, inden du tænder mo- toren igen. Kontroller, at kablet er monteret rigtigt. Et knækket eller beskadiget stopkabel skal skiftes ud.

7. Renholdelse, vedligeholdelse,

opmagasinering, transport og reservedelsbestilling Vigtigt: Arbejde på eller berøring af strømførende dele af tændingssystemet, mens motoren kører, er forbudt. Træk tændrørshætten ud af tændrøret, inden arbejder med vedligeholdelse og pleje påbegyndes. Arbejder på maskinen må aldrig udføres, mens maskinen er tændt. Arbejder, som ikke er beskrevet i denne betjeningsvejledning, er forbeholdt autoriseret serviceværksted.

Maskinen skal rengøres grundigt hver gang efter brug. Det gælder navnlig undersiden og knivholderen. Adgang hertil tilvejebringes ved at tippe maskinen om på den venstre side (over for oliepåfyldningsstudsen) Bemærk: Brændstoftanken skal tømmes helt med en benzinpumpe, inden maskinen tippes om på siden. Maskinen må ikke tippes mere end 90 grader. Det bedste er at fjerne snavs og græs lige efter arbejdets ophør. Indtørret græs og snavs kan nedsætte græsslåmaskinens funktionsevne. Kon- troller, om græsudkastkanalen er fri for græsres- ter; fjern eventuelle rester. Rengør aldrig maski- nen med vandstråle eller højtryksrenser. Sørg for, at der ikke kan trænge vand ind i de indvendige dele. Aggressive rengøringsmidler, såsom kold- rens og rensebenzin, må ikke anvendes.

Vedligeholdelsesintervaller fremgår af med- følgende servicehæfte ‚Benzin‘. Vigtigt: Snavset materiale, som stammer fra ved- ligeholdelsesarbejde, og drivmidler, skal indleve- res på miljødepot

7.2.1 Hjulaksler og hjulnav

Skal smøres med lidt olie en gang hver sæson. Hjulkapperne tages af med en skruetrækker, og hjulenes fastgørelsesskruer løsnes.

Af sikkerhedsgrunde skal skærpning, afbalan- cering og montering af kniven overlades til et autoriseret serviceværksted. Det anbefales at kontrollere kniven en gang om året for at opnå et optimalt resultat. Udskiftning af kniv (fi g. 8) Ved udskiftning af skæreværktøj må kun anven- des originale reservedele. Knivens mærkning skal passe med nummeret, der er anført på reserve- delslisten. Lad aldrig en anden kniv montere. Beskadigede knive Skulle det ske, at kniven kommer i kontakt med et fremmedlegeme, skal motoren straks slukkes, og tændrørshætten trækkes ud. Tip maskinen om på siden, og undersøg kniven for skader. Beska- digede eller bøjede knive skal udskiftes. En bøjet kniv må ikke rettes ud igen. Arbejd aldrig med en bøjet eller nedslidt kniv, da dette vil forårsage vibrationer og vil kunne føre til yderligere skader på maskinen. Vigtigt: Arbejd ikke med en beskadiget kniv, da det vil indebære en fare for kvæstelse. Efterslibning af kniv Knivskærene kan skærpes med en metalfi l. For at undgå uligevægt er slibning forbeholdt autoriseret serviceværksted.

den (fi g. 9a/pos. 7a) af ved at dreje den venstre om, og tør den af. Stik oliepinden helt ind i påfyld- ningsstudsen igen, uden at skrue den i. Træk oliepinden ud, hold den vandret, og afl æs olie- standen. Oliestanden skal være et sted mellem min. og max. på oliepinden (fi g. 9b). Olieskift Skift af motorolie skal ske i stuetemperatur.

Skru olieaftapningsskruen (fig. 9c / pos. 7b) ud. Lad den varme motorolie løbe ud i en op- samlingsbeholder.

Skru olieaftapningsskruen i igen, når den brugte olie er løbet ud.

Fyld motorolie i op til oliepindens øverste mærke.

Vigtigt! Oliepinden til kontrol af oliestanden må ikke skrues i, men skal blot stikkes ned til kanten af gevindet.

Den brugte olie skal bortskaffes ifølge gæl- dende miljøforskrifter.

7.2.4. Pleje og indstilling af kabler

Kablerne skal jævnligt smøres ind i olie og kont- rolleres for let gang.

7.2.5 Vedligeholdelse af luftfi lter (fi g. 10)

Et snavset luftfi lter nedsætter lufttilførslen til kar- buratoren og forringer dermed motorydelsen. Ved meget støvholdig luft skal luftfi ltret efterses med korte intervaller. Vigtigt: Luftfi ltret må ikke renses med benzin eller brændbare opløsningsmidler. Rens kun luftfi ltret med trykluft eller ved at banke det ud.

7.2.6 Vedligeholdelse af tændrør

Rens tændrøret med en kobbertrådsbørste.

Træk tændrørshætten (fig. 11/pos. 14) ud med en drejende bevægelse.

Tag tændrøret ud med en tændrørsnøgle.

Isætning sker tilsvarende i modsat rækkeføl- ge.

Efter reparation eller vedligeholdelse skal du sikre dig, at alle sikkerhedstekniske dele er påsat og i fejlfri stand. Dele, som indebærer en fare for kvæstelse, skal opbevares utilgængeligt for andre personer, navnlig børn. Vigtigt: Ifølge lov om produktansvar kan vi ikke drages til ansvar for skader, som måtte være en følge af usagkyndig reparation eller brug af uoriginale/ikke-godkendte reservedele. Vi hæfter ligeledes ikke for skader forårsaget af usagkyndig reparation. Reparationsarbejde skal overlades til kundeservice eller en autoriseret fagmand. Dette gælder også for tilbehørsdele.

Bemærk venligst lovmæssige bestemmelser, som kan variere lokalt.

7.3 Forberedelse til opmagasinering af mas-

kinen Advarsel: Udtøm ikke benzin i lukkede rum, i nærheden af ild, eller mens du ryger. Gasdampe kan forårsage eksplosioner eller brand.

2. Start motoren, og lad den køre, indtil resten af

benzinen er brugt op.

3. Skift olie efter hver sæson. Den brugte moto-

rolie fjernes fra den varme motor, og ny olie fyldes på.

4. Fjern tændrøret fra cylindertopstykket. Fyld

ca. 20 ml olie i cylinderen med en oliekan- de. Træk langsomt i startergrebet, så olien beskytter cylinderen indvendigt. Skru tændrø- ret i igen.

5. Rengør cylinderens køleribber og huset.

7.4 Klargøring af maskinen til transport

1. Tøm benzintanken (se punkt 7.3/1)

2. Lad motoren køre, indtil resten af benzinen er

3. Tøm motorolien ud af den varme motor.

4. Tag tændrørshætten ud af tændrøret.

5. Rengør cylinderens køleribber og huset.

6. Tag startkablet ud af hægten (fi g. 3c). Løsn

stjernemøtrikkerne, og klap det øverste føres- kaft ned. Pas på, at kablerne ikke foldes om.

7. For at undgå friktionsskader tages nogle lag

servedele Reservedele, forbrugs- og slidmaterialer som f.eks. motorolie, kilerem, tændrør, luftfi lterindsats, benzinfi lter, batterier og kniv er ikke omfattet af produktgarantien.

7.6 Reservedelsbestilling

Følgende bedes oplyst ved bestilling af reserve- dele:

Produktets typebetegnelse

Nummeret på den ønskede reservedel Aktuelle priser og informationer fi ndes på inter- netadressen www.isc-gmbh.info

8. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans- portskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på gen- brugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte komponenter må ikke smides ud som almindeligt husholdningsaff ald, men skal borts- kaff es særskilt ifølge miljøforskrifterne. Hvis du er i tvivl: Spørg din forhandler, eller forhør dig hos din kommune! Anl_GH_PM_46_S_HW_SPK7.indb 82Anl_GH_PM_46_S_HW_SPK7.indb 82 03.09.13 09:5103.09.13 09:51DK/N

9. Fejlsøgningsskema

Advarsel: Sluk motoren, og træk tændrørshætten ud inden eftersyn og justeringer. Advarsel: Når motoren har kørt i nogle minutter i forbindelse med justering eller reparation, så husk på, at udstødningen og andre dele kan være brandvarme. Undgå berøring for ikke at få forbrændinger. Driftsforstyrrelse Mulig årsag Afhjælpning Urolig driftsgang, maskinen ryster. - Skruer løse - Knivfastgøring løs - Kniv ude af balance - Kontroller skruer - Kontroller knivfastgøring - Udskift kniv Motoren kører ikke. - Motorstart-/motorstopgreb ikke trykket ind - Gasregulator i forkert position - Tændrør defekt - Benzintank tom - Tryk motorstart-/motorstopgreb ind - Kontroller indstilling - Sæt nyt tændrør i - Fyld benzin på Motor kører uroligt. - Luftfi lter snavset - Tændrør snavset - Rens luftfi ltret - Rens tændrøret Plænen bliver gul, snittet er ujævnt. - Kniv uskarp - Klippehøjde for lav - Motoromdrejningstal for lavt - Skærp kniven - Indstil rigtig højde - Stil regulatoren på maks. Græsudkast ikke i orden. - Motoromdrejningstal for lavt - Klippehøjde for lav - Kniv slidt ned - Opsamlingsboks tilstoppet - Stil gasregulatoren på maks. - Indstil rigtigt - Udskift kniv - Tøm opsamlingsboks Anl_GH_PM_46_S_HW_SPK7.indb 83Anl_GH_PM_46_S_HW_SPK7.indb 83 03.09.13 09:5103.09.13 09:51DK/N

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH. Ret til tekniske ændringer forbeholdes Anl_GH_PM_46_S_HW_SPK7.indb 84Anl_GH_PM_46_S_HW_SPK7.indb 84 03.09.13 09:5103.09.13 09:51DK/N

Garantibestemmelser iSC GmbH eller kompetent byggemarked garanterer afhjælpning af mangler eller vareombytning i hen- hold til nedenstående oversigt, idet lovfastsatte garantikrav ikke berøres heraf. Kategori Eksempel Garanti Mangler i materiale eller kons- truktion 24 måneder Sliddele* Luftfi lter, bowdenkabler, opsam- lingsboks, dæk, kørekobling 6 måneder Forbrugsmateriale/ forbrugsdele* Kniv Garanti kun ved omgående defekt (24 t efter køb / dato på købskvittering) Manglende dele 5 hverdage

• er ikke nødvendigvis indeholdt i leveringsomfanget! Med hensyn til sliddele, forbrugsmateriale og manglende dele garanterer Fa. iSC GmbH resp. kompe- tent byggemarked afhjælpning af mangler eller omlevering under forudsætning af, at manglen er blevet anmeldt inden for 24 t (forbrugsmateriale), 5 hverdage (manglende dele) eller 6 måneder (sliddele) efter købet, og at købsdatoen dokumenteres ved fremvisning af købskvittering. Ved mangler i materiale eller konstruktion, som er omfattet af garantien, bedes varen indsendt sammen med vedlagte produktkort i udfyldt stand. Det er vigtigt, at der anføres en nøjagtig fejlbeskrivelse. Derfor bedes følgende spørgsmål besvares:

Har produktet fungeret, eller var det defekt fra begyndelsen?

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)? Beskriv venligst fejlfunktionen. Anl_GH_PM_46_S_HW_SPK7.indb 85Anl_GH_PM_46_S_HW_SPK7.indb 85 03.09.13 09:5103.09.13 09:51DK/N

Garantibevis Kære kunde! Vore produkter er underlagt streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette og beder dig kontakte vores kundeservice på adressen, som står angi- vet på dette garantibevis. Du kan naturligvis også ringe til os på det nedenfor angivne servicenummer. For indfrielse af garantikrav gælder følgende:

1. Nærværende garanti fastsætter betingelserne for udvidede garantiydelser. Garantibestemmelser

fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen omfatter udelukkende mangler, som kan føres tilbage til materiale- eller produktions-

fejl, og begrænser sig til afhjælpning af disse resp. levering af erstatningsprodukt. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Garantiaf- tale kan derfor ikke anses for indgået, såfremt produktet anvendes i erhvervsmæssigt, håndværks- mæssigt, industrielt eller lignende øjemed. Endvidere dækker garantien ikke erstatningsydelser for transportskader, skader som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype), misbrug eller usagkyndig anvendelse (f.eks. overbelastning eller brug af værktøj eller tilbehør, som ikke er godkendt), tilsidesættelse af vedligeholdelses- og sikkerheds- forskrifter, indtrængen af fremmedlegemer i apparatet (f.eks. sand, sten eller støv), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes) samt skader, der hidrører fra almindelig slitage. Dette gælder især batterier, som vi dog alligevel yder 12 måneders garanti på. Garantien mister sin gyldighed, hvis der allerede er blevet foretaget indgreb i apparatet.

3. Garantiperioden udgør 2 år at regne fra købsdatoen. Garantikrav skal gøres gældende inden for to

uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperi- odens udløb. Reparation eller udskiftning af apparatet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.

4. For at kunne gøre garantikrav gældende skal du sende det defekte produkt portofrit til nedenståen-

de adresse. Original købskvittering eller lignende dateret dokumentation skal vedsendes. Købskvit- teringen skal gemmes som dokumentation! Beskriv venligst så nøjagtigt som muligt grunden til din reklamation. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt. Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat- tet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens begrænsninger i hen- hold til garantibestemmelserne i nærværende betjeningsvejledning. Anl_GH_PM_46_S_HW_SPK7.indb 86Anl_GH_PM_46_S_HW_SPK7.indb 86 03.09.13 09:5103.09.13 09:51S
