Produkttyp	Trådlös grässkarifierare och luftare
Märke	Einhell
Modell	GESC 3635 Li
Arbetsbredd	35 cm
Vikt	9,9 kg
Strömförsörjning	Li-Ion-batteri 36 V (Power X-Change, ingår ej)
Tomgångsvarvtal	3 300 varv/min
Antal knivar	16
Antal tänder (luftare)	24
Djupinställning	+3 / -3 / -6 / -9 mm
Ljudtrycksnivå	81 dB(A)
Garanterad ljudeffektnivå	94 dB(A)
Vibrationer (max.)	5,6 m/s²
Skyddstyp	IPX1
Huvudfunktioner	Skarifiering och luftning (luftningscylinder tillval)
Underhåll	Rengör efter varje användning, olja rörliga delar, förvara torrt
Säkerhet	Startspärr, säkerhetskontakt, motorns termoskydd
Huvudsakliga reservdelar	Knivcylinder ref. 34.059.62, luftningscylinder ref. 34.059.61, uppsamlingskorg ref. 34.059.60
Allmän information	Privat användning, levereras utan batteri och laddare, kompatibel med Power X-Change

Vanliga frågor - GESC 3635 Li EINHELL

Hur ställer man in skarifieringsdjupet?

Dra inställningsspaken i pilens riktning och placera den på önskat läge: +3 (transport), -3, -6 eller -9 mm. Se till att spaken klickar i ordentligt.

Vilken typ av batteri ska användas?

Använd endast Li-Ion-batterier från Power X-Change-serien med 36 V. Kombinera aldrig ett fulladdat batteri med ett delvis urladdat.

Hur monterar man styret?

Montera först styrfästet, sedan nedre styret och slutligen övre styret. Fäst rören med skruvar, brickor och snabbspännen. Använd kabelhållarna för att fästa nätkabeln.

Hur byter man cylindern?

Använd handskar. Tryck cylinderlåset bakåt, lyft upp cylindern och ta bort den. Sätt i den nya cylindern på fyrkantsdriften och sänk fästet. Smörj drivningen ibland.

Vad gör man om motorn inte startar?

Kontrollera att säkerhetskontakten är insatt, att batteriet är ordentligt inkopplat och att höljet inte är blockerat. Rengör vid behov. Se felökningsplanen i bruksanvisningen.

Hur rengör man apparaten?

Koppla loss säkerhetskontakten. Rengör med en fuktig trasa och lite såpa. Använd inte aggressiva produkter. Undvik att vatten tränger in i apparaten.

Vilka tillbehör finns tillgängliga?

Uppsamlinskorgen (ref. 34.059.60), luftningscylindern (ref. 34.059.61) och reservknivcylindern (ref. 34.059.62) finns som tillval.

Hur förvarar man apparaten?

Förvara apparaten på en mörk, torr, frostfri plats, utom räckhåll för barn. Idealisk temperatur är mellan 5 °C och 30 °C. Fäll ihop styret i P-läge för kompakt förvaring.

Vilka är de viktigaste säkerhetsföreskrifterna?

Använd hörselskydd och ögonskydd. Håll personer på avstånd. Koppla bort säkerhetskontakten före underhåll. Rör inte den roterande cylindern. Använd endast batterier med samma laddning.

Hur laddar man batteriet?

Använd Power X-laddaren. Anslut den till elnätet, sätt i batteriet. Grön LED blinkar under laddning och lyser konstant när laddningen är klar. Ladda inte om batteriet är för varmt eller för kallt.

BRUKSANVISNING GESC 3635 Li EINHELL

B = Hold andre personer på afstand

Skub låsen på valsen bagud.

Opsamlingsboks (valgfri) art.nr.: 34.059.60

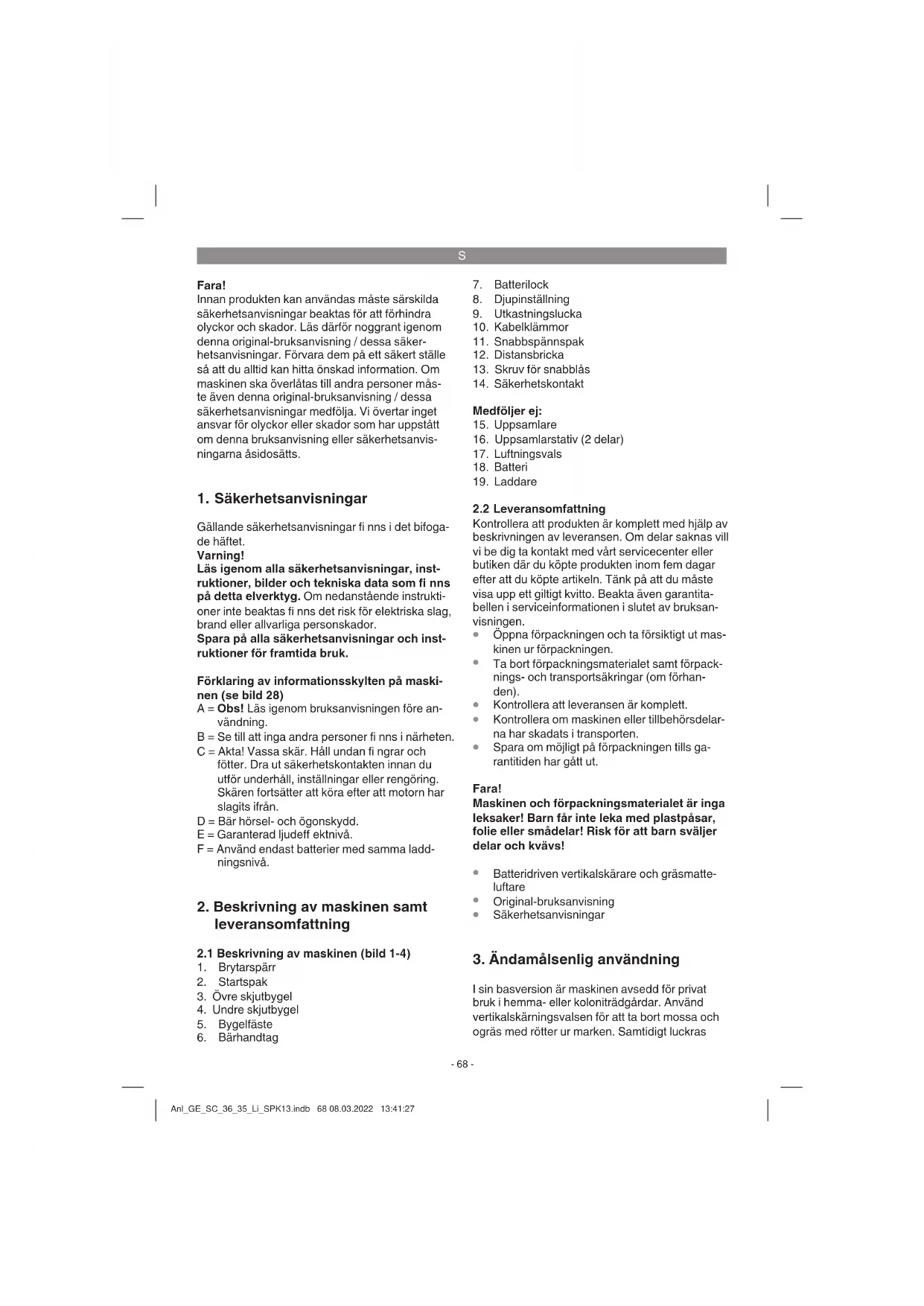

Innan produkten kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna original-bruksanvisning / dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna original-bruksanvisning / dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstätt om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

Läs igenom alla säkerhetsanvisningar, instruktioner, bilder och tekniska data som fi nns på detta elverktyg. Om nedanstående instruktioner inte beaktas fi nns det risk för elektriska slag, brand eller allvarliga personskador.

Spara på alla säkerhetsanvisningar och instruktioner för framtida bruk.

Förklaring av informationsskylten på maskinen (se bild 28)

A = Obs! Läs igenom bruksanvisningen före användning.

B = Se till att inga andra personer fi nns i närheten.

C = Akta! Vassa skär. Håll undan fi ngrar och fötter. Dra ut säkerhetskontakten innan du utför underhåll, inställningar eller rengöring. Skären fortsätter att köra efter att motorn har slagits ifrån.

D = Bär hörsel- och ögonskydd.

E = Garanterad ljudeff ektnivå.

F = Använd endast batterier med samma laddningsnivå.

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1-4)

1. Brytarspärr
2. Startspak
3. Övre skjutbygel
4. Undre skjutbygel
5. Bygelfäste

6. Bärhandtag

7. Batterilock

8. Djupinställning
9. Utkastningslucka
10. Kabelklämmor
11. Snabbspännspak
12. Distansbricka
13. Skruv för snabblås
14. Säkerhetskontakt

Medföljer ej:

1. Uppsamlare
2. Uppsamlarstativ (2 delar)
3. Luftningsvals
4. Batteri
5. Laddare

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.

• Öppna förpackningen och ta försiktigt ut maskinen ur förpackningen.
• Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om förhanden).
• Kontrollera att leveransen är komplett.
• Kontrollera om maskinen eller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på förpackningen tills garantitiden har gått ut.

Fara!

Maskinen och förpackningsmaterialet är inga leksaker! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

• Batteridriven vertikalskärare och gräsmatteluftare
  • Original-bruksanvisning
  • Säkerhetsanvisningar

3. Ändamålsenlig användning

I sin basversion är maskinen avsedd för privat bruk i hemma- eller koloniträdgårdar. Använd vertikalskärningsvalsen för att ta bort mossa och ogräs med rötter ur marken. Samtidigt luckras

S

jorden upp. Gräsmattan blir renare och kan lättare ta upp näring. Vi rekommenderar att du behandlar gräsmattan med en vertikalskärare på våren (april) och på hösten (oktober).

Med luftningsvalsen kan maskinen snabbt byggas om till en gräsmatteluftare. Luftningsvalsen används för att riva upp gräsmattans yta. Detta resulterar i att vatten lättare kan sippra ned, samtidigt som jorden lättare tar upp syre. Lufta din gräsmatta vid behov under hela växtperioden.

Vertikalskärare vars årliga användning i regel inte överstiger 10 timmar och som till övervägande del används till gräsvård, dock ej till allmänna grönytor, parker, sportanläggningar eller inom lant- och skogsbruk, defi nieras som utrustning avsedd för privata hemma- och koloniträdgårdar.

En förutsättning för ändamålsenlig användning av vertikalskäraren är att tillverkarens bruksanvisning beaktas. Bruksanvisningen innehåller även gällande drifts-, underhålls- och reparationsvillkor. Varning! Eftersom användaren kan utsättas för fara, får vertikalskäraren inte användas som kompostkvarn för sönderskärning av kvistar och grenar från träd och häckar. Dessutom får vertikalskäraren inte användas som motorhacka samt för att plana ut ojämnheter i marken, t ex mullvadshögar.

Av säkerhetsskäl får vertikalskäraren inte användas som drivaggregat för andra arbetsverktyg och verktygssatser, såvida detta inte uttryckligen har tillåtits av tillverkaren.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren övertar inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om maskinen används inom kommersiella, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

4. Tekniska data

Tomgångsvarvtal....3300/min

Skyddsklass....III

Spänning 36 V DC

Arbetsbredd 35 cm

Antal knivar 16 st.

Antal skärblad 24 st.

Djupinställning ....+3 / -3 / -6 / -9 mm

Ljudtrycksnivå L _oA 81 dB(A)

Osäkerhet K 3 dB

Ljudeff ektnivå LWA 92,2 dB(A)

Ljudeff ektnivå garanterad L _WA ...... 94 dB (A)

Osäkerhet K 2,03 dB

Max. vibration vid stängen 5,6 m/s²

Osäkerhet K 2,2 m/s²

Kapslingsklass IPX1

Vikt 9,9 kg

Fara!

Buller och vibration

Buller- och vibrationsvärden har bestämts enligt standarderna EN ISO 3744, EN ISO 11201, ISO 11094 och EN ISO 20643.

Obs!

Maskinen levereras utan luftningsvals och uppsamlare. Maskinen får endast användas med originaltillbehör. Mer information om beställning av kompletterande tillbehör fi nns i slutet av bruksanvisningen under "7.4 Reservdelsbeställningar".

Obs!

Maskinen levereras utan batterier och utan laddare. Tänk på att maskinen endast får användas med Li-jon-batterier från serien Power X-Change!

Li-jon-batterierna i serien Power X-Change får endast laddas med Power X-laddaren.

Begränsa uppkomsten av buller och vibration till ett minimum!

• Använd endast intakta maskiner.
• Underhåll och rengör maskinen regelbundet.
• Anpassa ditt arbetssätt till maskinen.
• Överbelasta inte maskinen.
• Lämna in maskinen för översyn vid behov.
- Slå ifrån maskinen om den inte längre används.
• Bär handskar.

S

Obs!

Kvarstående risker

Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Följande risker kan uppstå på grund av elverktygets konstruktion och utförande:

1. Hörselskador om inget lämpligt hörselskydd används.
2. Hälsoskador som uppstår av hand- och armvibrationer om maskinen används under längre tid eller om det inte hanteras och underhålls enligt föreskrift.

Obs! Denna maskin genererar ett elektromagnetiskt fält under drift. Under vissa omständigheter kan detta fält påverka aktiva eller passiva medicinska implantat. För att reducera risken för allvarliga eller dödliga personskador, rekommenderar vi att personer med medicinska implantat kontaktar sin läkare och tillverkaren av det medicinska implantatet innan maskinen används.

5. Innan du använder maskinen

Obs!

Maskinen levereras utan luftningsvals och uppsamlare. Maskinen får endast användas med originaltillbehör. Mer information om beställning av kompletterande tillbehör fi nns i slutet av bruksanvisningen under "7.4 Reservdelsbeställningar".

Obs!

Maskinen levereras utan batterier och utan laddare. Tänk på att maskinen endast får användas med Li-jon-batterier från serien Power X-Change!

Li-jon-batterierna i serien Power X-Change får endast laddas med Power X-laddaren.

Varning!

Dra alltid ut säkerhetskontakten innan du gör inställningar, reparationer, underhåll eller rengöring på maskinen.

Gräsmatteluftaren levereras i demonterat skick. Innan vertikalskäraren får användas ska den kompletta skjutbygeln monteras fast.

Följ bruksanvisningen steg för steg och orientera dig efter bilderna så att du gör rätt när du monterar samman maskinen.

Montera bygelfästet (se bild 5 och 6)

• Ta bort snabbspännspakarna (bild 5/pos. 11) och distansbrickan (bild 5/pos. 12).
• Skjut bygelfästet (bild 5/pos. 5) på fästskruven. Se till att rörets utbuktning (bild 6/pos. A) befinner sig på utsidan.
• Montera sedan tillbaka distansbrickan och dra fast med snabbspännspaken.

Ställ in samma lutningsvinkel på båda bygelfästen.

Montera den undre skjutbygeln (se bild 7)

• Den undre skjutbygeln (bild 7/pos. 4) måste skjutas över bygelfästet.
• Skruva samman rören med bifogade skruvar (bild 7/pos. 13), distansbrickor (bild 7/pos. 12) och snabbspännspakarna (bild 7/pos. 11).

Montera den övre skjutbygeln (se bild 8 till 10)

• I den övre skjutbygeln (bild 8/pos. 3) finns två hål för en extra höjdanpassning av skjutbygeln.
• Positionera den övre skjutbygeln (bild 8/pos. 3) så att hålen i den övre skjutbygeln stämmer överens med hålen i den undre skjutbygeln.
• Skruva samman rören med bifogade skruvar (bild 8/pos. 13), distansbrickor (bild 8/pos. 12) och snabbspännspakarna (bild 8/pos. 11).
• Fäst kabeln på rören med bifogade kabelklämmor (bild 9/pos. 10) så att utkastningsluckan kan öppnas och stängas utan svårigheter (bild 10/pos. 10).

Kontrollera att utkastningsluckan går lätt att öppna och stänga!

Montera den optionella gräsuppsamlaren (se bild 11-14)

• Skjut samman de båda stativdelarna (bild 11).
- Dra gräsuppsamlaren över metallstativet (bild 12).
- Skjut gummitungorna på metallstativet (bild 13).
- För att gräsuppsamlaren ska kunna hängas in i vertikalskäraren måste du lyfta på utkastningsluckan (bild 14/pos. 9) med den ena handen och fatta tag i gräsuppsamlarens handtag med den andra. Hång därefter in gräsuppsamlaren uppifrån (bild 14).

Fara!

Slå ifrån motorn och kontrollera att knivvalsen inte längre roterar innan du hänger in gräsuppsamlaren!

S

Ställa in stångens höjd (se bild 15)

Lossa snabbspännspakarna (bild 15/pos. 11) på vertikalskärarens båda sidor.

Stångens höjd får ställas in på läge 1 eller 2 (bild 15) under arbetets gång. Dra sedan åt snabbspännspaken på nytt. Ställ in samma lutningsvinkel på båda sidorna.

Ställa in vertikalskärningsdjupet (se bild 16)

Vertikalskärningsdjupet ställs in med inställningsreglaget. Dra i reglaget i pilens riktning (se bild 16) och ställ in på avsett läge (+3/-3/-6/-9). Se till att reglaget snäpper in rätt!

+3 = Kör- eller transportläge +3 mm
-3 = Vertikalskärningsdjup -3 mm
-6 = Vertikalskärningsdjup -6 mm
-9 = Vertikalskärningsdjup -9 mm

Ladda batteriet (bild 17/19)

Maskin levereras utan batterier och utan laddare!

1. Dra ut batteriet ur maskinen. Tryck in spärrknappen (bild 19/pos. C).
2. Kontrollera att nätpänningen som anges på märkskylten stämmer överens med nätpänningen i vägguttaget. Anslut laddarens (19) stickkontakt till vägguttaget. Den gröna lysdioden börjar blinka.
3. Sätt batteriet (18) på laddaren (19).
4. Under punkten „Lampor på laddaren“ fi nns en tabell som förklarar vad de olika lysdioderna på laddaren betyder.

Medan batteriet laddas upp värms det en aning. Detta är helt normalt.

Om batteripaketet inte kan laddas måste du kontrollera,

• att nätspänning finns i vägguttaget
- att det finns fullgod kontakt vid laddningskontakterna.

Om batteripaketet fortfarande inte kan laddas måste du lämna in,

- laddaren

• samt batteripaketet

till vår kundtjänstavdelning.

För en professionell returnering vill vi be dig att kontakta vår kundtjänst eller butiken där du köpte produkten.

När du returnerar eller avfallshanterar batterier eller batteridrivna produkter, måste du se till att dessa förpackas separat i plastpåsar

för att undvika kortslutningar eller brand!

För att batteriets livslängd ska bli så lång som möjligt ska batteriet alltid laddas i god tid. Detta är alltid nödvändigt om du märker att maskinens prestanda börjar försvagas. Se till att batteriet aldrig laddas ur helt. Detta leder till att batteriet förstörs!

Montera batteriet (bild 18-19)

Öppna batterilocket (bild 18/pos. 7). Sätt in de båda batterierna i fästena enligt beskrivningen i bild 19 tills de snäpper in hörbart.

Märk!

Använd alltid batterier med samma laddningsnivå, och kombinera aldrig laddade och halvfulla batterier. Ladda alltid båda batterier samtidigt. Batteriet med den lägre laddningsnivån avgör maskinens drifttid. Ladda båda batterier komplett innan maskinen tas i drift.

Stäng batterilocket genom att fälla ned locket. Se till att locket snäpper in rätt.

Kapacitetsindikering för batteriet (bild 20)

Tryck på knappen (bild 20/pos. A) för kapacitetsindikering för batteriet. Kapacitetsindikeringen för batteriet (bild 20/pos. B) signalerar batteriets laddningsnivå med tre lysdioder.

Alla tre lysdioder är tända

Batteriet är fulladdat.

2 eller 1 lysdioder är tända

Batteriet har tillräcklig restkapacitet.

1 lysdiod blinkar

Batteriet är tomt och måste laddas.

Alla lysdioder blinkar

Batteriets temperatur har underskridits. Dra av batteriet från maskinen och låt det svalna i rumstemperatur i en dag. Om felet fortfarande indikeras har batteriet djupurladdats och är därmed defekt. Dra av batteriet från maskinen. Du får inte längre använda eller försöka ladda ett defekt batteri.

S

6. Använda maskinen

Obs!

Vertikalskäraren är utrustad med en säkerhetsfunktion som ska förhindra obehöriga att använda maskinen. Strax innan vertikalskäraren ska användas måste säkerhetskontakten (bild 21/pos. 14) skjutas in i öppningen. Varje gång du avbryter arbetet, eller om du klippt färdigt, ska säkerhetskontakten dras ut igen.

För att förhindra att vertikalskäraren startar av misstag är den utrustad med en brytarspärr (bild 22/pos. 1) på skjutbygeln (bild 22/pos. 3) som ska tryckas in innan reglaget (bild 22/pos. 2) kan dras åt. Starttiden för maskinen kan uppgå till några sekunder. Vertikalskäraren slås ifrån om du släpper reglaget. Slå till och ifrån maskinen på detta sätt ett par gånger för att kontrollera att din maskin fungerar rätt. Dra alltid ut säkerhetskontakten innan du gör inställningar, reparationer, underhåll eller rengöring på maskinen. Kontrollera att knivvalsen inte roterar.

Fara!

Öppna aldrig utkastningsluckan medan motorn kör. Den roterande knivvalsen kan orsaka personskador. Fäst alltid utkastningsluckan noggrant. Luckan fälls tillbaka till stängt läge med en dragfjäder. Beakta alltid avständet mellan maskinens käpa och dig själv som bestäms av styrstängernas längd. Var särskilt försiktig när du använder vertikalskäraren och ändrar körriktning på sluttningar och slänter. Se till att du alltid står stadigt, bär skor med halkfria och profi lerade sulor samt långa byxor. Använd alltid maskinen i rät vinkel mot lutningen, gå alltså inte uppför eller nedför slänten. Av säkerhetsskäl får du inte använda vertikalskäraren på slänter vars lutning överstiger 15 grader.

Var särskilt försiktig när du går baklänges och när du drar vertikalskäraren. Risk för att du snavar!

Information om korrekt vertikalskärning

Vi rekommenderar att du kör överlappande banor med maskinen.

För att du ska få en fi n vertikalskärningsbild på gräsmattan måste du gå i så raka banor som möjligt. Se till att banorna där du har bearbetat marken överlappar varandra med ett par centimeter så att inga remsor står kvar.

Om du använder en optionell gräsuppsamlare måste denna tömmas om gräsrester ligger kvar på marken efter vertikalskärningen.

Fara! Slå ifrån motorn och vänta tills knivvalsen har stannat helt innan du tar av gräsuppsamlaren!

Om gräsuppsamlaren ska tas av måste du hålla upp utkastningsluckan med den ena handen och ta ut gräsuppsamlaren med den andra! Hur ofta gräsmattan behöver vertikalskäras avgörs av hur snabbt gräsmattan växer och hur pass hård jorden är. Håll vertikalskärarens undersida ren och ta alltid bort jord- och gräsrester som har fastnat. Avlagringar som har fastnat gör det svårare att starta maskinen och försämrar kvaliteten på vertikalskärningen. På sluttningar får du endast använda vertikalskära tvärs emot sluttningen. Slå alltid ifrån motorn innan du kontrollerar knivvalsen.

Fara!

Knivvalsen fortsätter att rotera ett par sekunder efter att motorn har slagits ifrån. Försök aldrig att stoppa knivvalsen. Om den roterande knivvalsen slår emot ett föremål måste du slå ifrån vertikalskäraren och vänta till knivvalsen har stannat helt. Kontrollera därefter knivvalsens skick. Byt ut knivvalsen om den har skadats (se punkt 7.3).

Information om korrekt luftning med optionell luftningsvals.

Vid luftning tillämpas samma arbetssätt som vid vertikalskärning.

Beakta därför de arbets- och säkerhetsanvisningar som anges ovan.

7. Rengöring, underhåll och reservdelsbeställning

Fara!

Dra alltid ut säkerhetskontakten innan du gör inställningar, reparationer, underhåll eller rengöring på maskinen. Kontrollera att knivvalsen inte roterar.

7.1 Rengöring

• Håll skyddsanordningarna, ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck.
• Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.
• Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan

S

skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre.

- Ta bort avlagringar på skyddskåpan med en borste.

7.2 Underhåll

• Om knivvalsen har slitits ned eller skadats ska den bytas ut av en behörig fackman (se adress i garantibeviset).
  Se till att alla fästdon (skruvar, muttrar osv) alltid är fast åtdragna så att du kan använda vertikalskäraren utan risk för skador.
  • Förvara din vertikalskärare i ett torrt utrymme.
• För att garantera lång livslängd ska alla skruvdelar samt hjul och axlar rengöras och därefter oljas in.
• Om du vårdar din vertikalskärare i regelbundna intervall förbättras inte endast dess livslängd och prestanda, utan det blir dessutom lättare att vertikalskära gräsmattan och resultatet blir bättre.
• Kontrollera vertikalskärarens allmänna skick vid säsongens slut och ta bort alla ansamlade rester. Kontrollera tvunget vertikalskärarens skick innan du tar den i drift för första gången efter vinteruppehålet. Kontakta vår kundtjänst (se adress i garantibeviset) om din maskin behöver repareras.

För platsbesparande förvaring har skjutbygeln ett P-läge (bild 15). För att bygeln ska kunna ställas i detta läge måste snabbspännspaken lossas med ca tre varv eftersom en starkare spärr krävs för parkeringsläget. I detta läge kan vertikalskäraren köras in i ett hörn där den inte tar upp mycket plats (bild 23).

När arbetsläget ställs in igen måste du se till att snabbspännspaken dras åt med tre varv igen!

7.3 Byta ut valsen (se bild 24-27)

Bär tvunget handskar!

Använd endast originalvalsar eftersom det annars fi nns risk för att vissa funktioner inte fungerar och att säkerheten inte kan garanteras.

Byt ut vertikalskärningsvalsen resp. luftningsvalsen på följande sätt:

Skjut spärren för valsen bakåt.

Lyft upp valsen vid denna ände och dra ut den i pilens riktning (bild 25+26). Skjut in den nya val- sen på drivfyrkanten. Tryck därefter ned fi xeringen av valsen (bild 27).

Smörj in drivfyrkanten då och då för att valsarna ska kunna bytas ut lätt.

Om knivvalsen står i ett ogynnsamt läge fi nns det risk för att den yttre kniven blockeras av kåpan. I detta fall ska valsen vridas vidare med ett halvt varv!

7.4 Reservdelsbeställning

Ange följande information när du beställer reservdelar:

- Produkttyp

• Produktens artikelnummer
- Produktens ID-nr.
• Reservdelsnumret för reservdelen

Aktuella priser och ytterligare information fi nns på www.Einhell-Service.com

Reservknivvals art.-nr.: 34.059.62

Reservluftningsvals art.-nr.: 34.059.61

Extra uppsamlare art.-nr.: 34.059.60

8. Förvaring och transport

Förvaring

Förvara maskinen och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5°C och 30°C. Förvara maskinen i originalförpackningen.

Transport

• Innan maskinen får transporteras ska den slås ifrån och skiljas åt från elnätet.
  • Montera transportskydd om förhanden.
• Skydda maskinen mot skador och kraftiga vibrationer som särskilt kan uppstå vid transport i fordon.
• Fixera maskinen så att den inte kan glida eller välta.

9. Skrotning och återvinning

Maskinen ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Maskinen och dess tillbehör består av olika material som t ex metaller och plaster. Lämna in defekta delar till ett godkänt insamlingsställe i din kommun. Hör efter med din kommun eller med försäljaren i din specialbutik.

10. Lampor på laddaren

Indikeringsstatus		Betydelse och åtgärder
Röd lysdiod	Grön lysdiod
Från Blinkar	Driftberedd	Laddaren är ansluten till elnätet och driftberedd, inget batteri i laddaren.
Till Från Laddning		Laddaren snabbladdar batteriet. De olika laddningstiderna anges på laddaren.Märk! Beroende på befintlig laddningsnivå i batteriet kan de verkliga laddningstiderna till viss del avvika från angivna laddningstider.
Från Till Batteriet har laddats och är klart för användning. (READY TO GO)Därefter kopplas laddaren om till skonladdning tills batteriet har laddats helt.Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min.Åtgärd:Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet.
Blinkar Från	Anpassningsladdning	Laddaren har ställts in på ett läge för skonsam laddning.Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer tid.Detta kan ha följande orsaker:- Batteriet har inte laddats under mycket lång tid.- Batteriets temperatur är inte i idealområdet.Åtgärd:Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare.
Blinkar Blinkar	Störning	Batteriet kan inte längre laddas. Batteriet är defekt.Åtgärd:Ett defekt batteri får inte längre laddas.Ta ut batteriet ur laddaren.
Till Till Temperaturstörning		Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0^ )Åtgärd:Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20^ ).

11. Felsökning

Störning Möjlig orsak Åtgärder
Motorn startar ej a) Inre anslutningar har lossnatb) Brytarspärren defektc) Vertikalskärarens kåpa tilltäpptd) Säkerhetskontakten har inte satts ie) Batteriet har inte satts i rätt	a)avkundtjänstverkstadb) av kundtjänstverkstadc) ändra ev. Vertikalskärningsdjupt; rengör käpan så att knivvalsen roterar frittd) Sätt in säkerhetskontakten(se 6.)e) Ta ut batteriet och sätt sedan i det igen (se 5.)
Motornsprestanda avtar	a) Alltför hård jordb) Vertikalskärarens kåpa tilltäpptc) Kniven är nedsliten	a)Korrigeravertikalskärningsdjupetb) Rengör käpanc) Byt ut kniven
Dåligtvertikalskärningsresultat	a) Kniven är slitenb) Felaktigt vertikalskärningsdjup	a) Byt ut knivenb) Korrigera vertikalskärningsdjupet
Motorn kör, knivval- sen roterar inte	a) Kuggremmen har gått av a) av kundtjänstverkstad

Obs! Motorn skyddas av en termobrytare som slår ifrån vid överbelastning och som automatisket kopplas in på nytt efter en kort avkylningspaus!

S

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Ätervinnings-alternativ till begäran om återsändning:

Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Tänk på att ta ut batterier och ljuskällor (t.ex. glödlampor) innan kompressorn skrotas.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG.

Med förbehåll för tekniska ändringar.

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom reparation och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.

Kategori Exempel
Slitagedelar* Kilrem, vals, batteri
Förbrukningsmaterial/förbrukningsdelar*
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

• Fungerade produkten först eller var den defekt från början?
• Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
• Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
  Beskriv den felaktiga funktionen.

Garantibevis

Bästa kund,

våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantiin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller tillverkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.
3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.

• Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned).

• Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage.

• Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.

• Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.Einhell-Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifieras. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt av oss.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.

CZ

Nebezpečí!
