HASZNÁLATI ÚTMUTATÓ RASARRO 3640 EINHELL

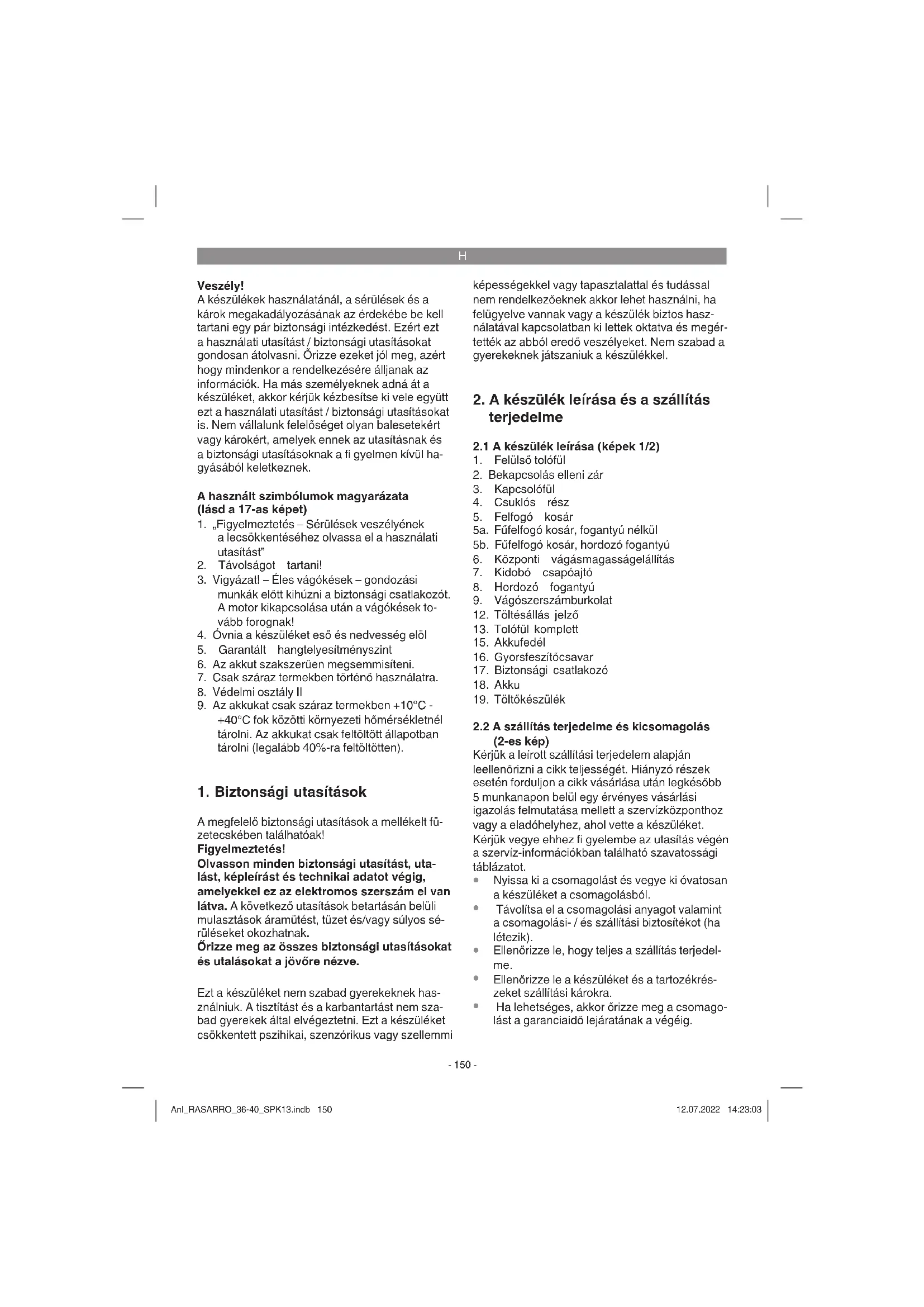

H Eredeti használati utasítás Akku-fúnyírógép
A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Örizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.
A használt szimbólumok magyarázata (lásd a 17-as képet)
- „Figyelmeztetés – Sérülések veszélyének a lecsökkentéséhez olvassa el a használati utasítást”
- Távolságot tartani!
- Vigyázat! – Éles vágókések – gondozási munkák előtt kihúzni a biztonsági csatlakozót. A motor kikapcsolása után a vágókések to-vább forognak!
- Óvnia a készüléket eső és nedvesség elöl
- Garantált hangtelyesítményszint
- Az akkut szakszerüen megsemmisíteni.
- Csak száraz termekben történő használatra.
- Védelmi osztály II
- Az akkukat csak száraz termekben +10°C - +40°C fok közötti környezeti hömérsékletnél tárolni. Az akkukat csak feltöltött állapotban tárolni (legalább 40%-ra feltöltötten).
1. Biztonsági utasítások
A megfelelő biztonsági utasítások a mellékelt füzetecskében találhatóak!
Figyelmeztetés!
Olvasson minden biztonsági utasítást, utalást, képleírást és technikai adatot végig, amelyekkel ez az elektromos szerszám el van látva. A következő utasítások betartásán belüli mulasztások áramütést, tűzet és/vagy súlyos sérüléseket okozhatnak.
Órizze meg az összes biztonsági utasításokat és utalásokat a jövőre nézve.
Ezt a készüléket nem szabad gyerekeknek használniuk. A tisztítást és a karbantartást nem szabad gyerekek által elvégeztetni. Ezt a készüléket csökkentett pszihikai, szenzórikus vagy szellemmi képességekkel vagy tapasztalattal és tudással nem rendelkezőeknek akkor lehet használni, ha felügyelve vannak vagy a készülék biztos használatával kapcsolatban ki lettek oktatva és megértették az abból eredő veszélyeket. Nem szabad a gyerekeknek játszaniuk a készülékkel.
2. A készülék leírása és a szállítás terjedelme
2.1 A készülék leírása (képek 1/2)
- Felülsö tolófül
- Bekapcsolás elleni zár
- Kapcsolófül
- Csuklós rész
- Felfogó kosár
5a. Füfelfogó kosár, fogantyú nélkül
5b. Füfelfogó kosár, hordozó fogantyú - Központi vágásmagasságelállítás
- Kidobó csapóajtó
- Hordozó fogantyú
- Vágószerszámburkolat
- Töltésállás jelző
- Tolófül komplett
- Akkufedél
- Gyorsfeszítőcsavar
- Biztonsági csatlakozó
- Akku
- Töltőkészülék
2.2 A szállítás terjedelme és kicsomagolás (2-es kép)
Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez fi gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.
- Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.
- Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).
- Ellenőrizze le, hogy teljes a szállítás terjedelme.
Ellenőrizze le a készüléket és a tartozékrészeket szállítási károkra. - Ha lehetséges, akkor örizze meg a csomagolást a garanciaidő lejáratának a végéig.
H
Veszély!
A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!
A szállítás terjedelme
- Akkus-fünyírógép
Akku (2x)
• Töltőkészülék
• Eredeti üzemeltetési útmutató
• Biztonsági utasítások
3. Rendeltetésszerűi használat
A fünyírógép, házi- és hobbykerti privát használatra alkalmas.
Olyan kerti fünyírógépeket tekintünk házi- és hobbykertinek, amelyeknek az évi használata rendszeresen nem haladja meg az 50 órát és elsősorban a fü- és pázsitfelületek ápolására vannak használva, nem pedig a nyilvános parkositott területekre, parkokra, sporthelyekre valamint a mező- és az erdőgazdaságban.
Figyelem! A kezelő testi veszélyeztetése miatt nem szabad a fünyírógépet bokrok, sövények és bozótok trimmelésére, valamint a tetői beültetéseken vagy a balkoni virágládákban levő kúszónövények és fűvek vágására és aprítására valamint a járdák tisztítására (leszívás) úgymint rotációs szárzúzóként az ágak és a sövénydarabok eldarabolásánál. Továbbá nem szabad a fünyírógépet motorkapaként használni és nem szabad használni a talajemelkedés elegyengetéséhez, mint például vakondtúrás.
Biztonsági okokból nem szabad a fünyírógépet más munkaszerszámok és bármilyen fajta egyébb szerszámkészletek meghajtó aggregátuma ként használni, kivéve ha ezek a gyártó által kifejezetten engedélyezve vannak.
A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.
Kérjük vegye fi gyellembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van használva.
4. Technikai adatok
Feszültség ....36 V d.c.
Motorfordulatszám: 3400 perc ^-1
Védelmi osztály: IPX1
Érintésvédelmi osztály: ....III
Súly: 16,4 kg
Vágásszélesség:....40cm
Füfelfogó kosár ürtartalom: ....50 liter
Hangnyomásszint L pA : 82,2 dB(A)
Bizonytalanság KpA : 3dB(A)
Mért hangteljesítményszint L WA :......92,8dB(A)
Bizonytalanság K WA :...... 1,79 dB(A)
Garantált hangtelyesítményszint L WA : ..... 95 dB(A)
Vibráció a nyélen ah : 3,432 m/s²
Bizonytalanság K: 1,5 m/s²
Vágásmagasság elállítás: ......
.... 25-75 mm; 6-fokozatban
2x Li-Ion-Akku Power X-Change
Feszültség: 18 V d.c.
Kapacitás: 4,0 Ah
A cellák száma: 10
Töltőkészülék Power X-Twincharger
Bemeneti feszültség: ......200-240 V \~ 50 Hz
Kimeneteli feszültség: 2x 18 V d. c.
Kimeneti áram: 2x 3,0 A
Érintésvédelmi osztály: ...... II/☐
A zaj és a vibrálási értékek az EN ISO 3744:1995, EN ISO 11201: 1996 és az EN ISO 20643: 2008 normáknak megfelelően lettek mérve.
Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!
Csak kifogástalan készülékeket használni.
- A készüléket rendszeresen karbantartani és megtisztítani.
- Illessze a munkamódját a készülékhez.
• Ne terhelje túl a készüléket.
• Hagyja adott esetben leellenőrizni a készü-
H
léket.
- Kapcsolja ki a készüléket, ha nem használja.
• Hordjonkesztyüket.
Fennmaradt rizikók
Akkor is ha előírás szerint kezeli ezt az elektromos szerszámot, mégis maradnak fennmaradó rizikók. Ennek az elektromos szerszámnak az építésmódjával és kivitelézésével kapcsolatban a következő veszélyek léphetnek fel:
- Tüdőkárok, ha nem visel megfelelő porvédőmaszkot.
- Halláskárosodás, ha nem visel megfelelő hallásvédöt.
5. Beüzemeltetés előtt
A fünyírogép leszálításkor részben össze van szerelve. A tolófülnek és a felfogó kosárnak már a fünyírogép használata előtt fel kell szerelve lennie. Kövesse lépésről lépésre a használati utasítást és tájékozódjon az összeszerelésnél a képeken.
Utasítás! A szükséges összeszerelési részek (csavarok, kábelvezetők stb.) vagy a működési részek (mint például dugaszok, csavarok stb.) azok a csomagolás formarészeiben vagy a készüléken magán lehetnek.
A nyélelálítás jobboldali fogazatán 3 kontaktus található (3-as kép/poz. D), úgyszintén a jobboldali tolófülön (3-as kép/poz. E). A kontaktusok a motor és a kapcsolókar elektromos csatlakozására szolgálnak.
Ahhoz hogy elkerülje a fünyírás ideje alatti kontaktushibát és az azáltali motor kihagyást, feszesen egymáshoz kell nyomni a nyélallításon és a tolófülön a kontaktusokat. Cavarja szükség esetén a jobb oldalon levő gyorsszorítású kart a behajtás után egy kicsit az óramutató forgási irányába.
A tolófül felszerelése
Erősítse fel a nyélelálítás fogazatára a gyorsfeszítőcsavarokkal (2-es kép/poz. 16) a toló-fület (2-es kép/poz. 13). Szükség esetén a meneten annyira vissza csavarni a gyorsfeszítőcsavart, hogy a gyorsfeszítőkart (4-es kép/poz. 16a) azután még hátra lehessen hajtani.
Mindkét gyorsfeszítókar (5-ös kép/poz. 16a) felhajtása által tudja az egész szárnak a döntését 3-fokozatban beállítani (5-ös kép). Kizárólagosan csak ez a három pozíció lehetséges. Ügyeljen ennél arra, hogy mind a két oldal ugyanabba a po-
zícióba legyen beállítva. Mindkét gyorsfeszítőkar behajtása által lesz a tolófül ismét rögzítve.
Mindkét felülső gyorsfeszítőkar felhajtása által (6-es ábra/poz. 16a) tudja a felső tolófül döntését 3 fokozatban (ábra 6a) beállítani. Ügyeljen ennél arra, hogy mind a két oldal ugyanabba a pozícióba legyen beállítva. Mindkét gyorsfeszítőkarnak a behajtása által lesz a tolófül ismét rögzítve.
A felfogó kosár felszerelése
Legutoljára nyomja a hordozó fogantyút (7-es kép/poz. 5b) a felfogó kosár felülső gépházrészére. Ügyeljen az összeszerelésnél a gépházrészek hallható egymásközötti bereteszelésére. A felfogó kosár beakasztásához le kell kapcsolni a motort és a vágókésnek nem szabad forognia. A kidobó csapóajtót (8-es kép/poz. 7) az egyik kézzel megemelni. A másik kézzel a felfogó kosarat a fogantyúnál fogva tartani és felülről beakasztani.
Töltésállásjelző felfogó berendezés
A felfogó berendezés egy töltésállásjelzővel ren-delkezik (9-es ábra/poz. 12). Ez a fünyírogép üze-me alatt létrehozott légáram által nyillik ki. Ha a fünyírás ideje alatt becsapódik a csapóajtó, akkor tele van a felfogó berendezés és ki kellene üríteni. A töltésállásjelző kifogástalan működéséhez a csapóajtó alatti lyukaknak mindig tisztáknak és áteresztőknek kell lenniük.
A vágási magasság elállítása
Figyelem!
A vágási magasságot csak kikapcsolt készülék és kihúzott biztonsági csatlakozó mellett szabad elvégezni.
A vágási magasság elállítását a következő képpen kell elvégezni (lásd a 11-es képet):
- Kifelé nyomni a kart (7).
- A kívánt vágási magasságra állítani a kart (7).
- Elengedni a kart (7) és leellenőrizni biztos ülését az arretálásban.
A vágási magasság leolvasása
A vágási magasság 25-töl -75 mm-ig 6 fokozatban állítható be és le lehet olvasni a skálán.
Mielött elkezdené nyírni a füvet, ellenőrizze le, hogy nem-e tompa a vágószerszám és hogy a rögzítő eszközök nem e sérültek. Cserélje ki a tompa és / vagy sérült vágószerszámokat, azért hogy ne hozzon egy kiegyensúlyozatlanságot létre. Ennél a vizsgálatnál leállitani a motort és kihúzni a biztonsági csatlakozót.
H
Az akku töltése (12-ös kép)
- Kivenni az akku-csomagot a készülékböl. Ehhez nyomni a reteszelő tasztert (13-os kép/ poz. C).
- Hasonlítsa össze, hogy a típustáblán megadott hálózati feszültség, megegyezik e a fennálló hálózati feszültséggel. Dugja a töltőkészülék hálózati csatlakozóját a dugaszoló aljzatba. A zöld LED elkezd pislogni.
- Dugja a töltőkészülékre az akkut vagy az ak- kukat.
- „A töltőkészülék kijelzése” alatti pontban egy táblázat található a töltőkészüléken levő LED jelzések jelentéseivel.
A töltés ideje alatt valamennyire felmelegedhet az akku. De ez normális.
Ha az akku-csomag töltése nem lenne lehetséges, akkor kérjük vizsgálja meg,
- hogy a hálózati aljzatban van e hálózati feszültség
- hogy a töltőkontaktusokon kifogástalan e a kontaktus.
Ha az akku-csomag töltése még mindig nem lehetséges, akkor kérjük,
• atöltőkészüléket
• és az akku-csomagot
a vevőszolgálatunkhoz beküldeni.
Egy szakszerű elküldéséhez kérjük kontaktálja a vevőszolgálatunkat vagy az eladó helyet, ahol vásárolta a készüléket.
Az akkuk ill. akkus készülékek elküldésénél vagy megsemmisítésénél vegye fi gyelembe, hogy rövidzárlat és tűz elkerüléséhez ezek külön külön legyenek műanyagtasakokban becsomagolva!
Az akku-csomag hosszú élettartamának az érdekében gondoskodnia kellene az akku-csomag időbeni újboli feltöltéséről. Ez minden esetben akkor szükséges, ha megállapítaná, hogy a készülék teljesítménye alábbhagy. Ne merítse ki sohasem teljesen az akku-csomagot. Ez az akku-csomag defektusához vezet!
Akku-kapacitás jelző (13-as kép)
Nyomja meg az akku-kapacitás jelző (poz. A) kapcsolóját. A 3 LED által szignalizálja az akku-kapacitás jelző (poz. B) az akku töltésállapotát.
Mind a 3 LED világít:
Az akku teljesen fel van töltve.
2 vagy 1 LED világít:
Az akku elegendő fennmaradt töltéssel rendelkezik.
1 LED pislog:
Üres az akku, töltse fel az akkut.
Minden LED villog:
Alul van lépve az akku hömérséklete. Távolítsa el az akkut a készülékről és hagyja az akkut egy napig szobahömér sékletnél lehülni. Ha újra fellép a hiba, akkor mélyre le lett merítve az akku és defektes. Távolítsa el az akkut a készülékről. Egy defektes akkut nem szabad többet használni ill. nem szabad többet tölteni.
A gyengébb töltésállású akku határozza meg a készülék futási idejét. Az üzem előtt mindig mind a két/minden akkunak teljesen fel kell töltve lennie. A fedél lehajtása által bezárni az akkufedelet és ügyelni a helyes bereteszelésre.
6. Kezelés
Vigyázat!
A fünyírógép egy biztonsági kapcsolóval van felszerelve, azért hogy megakadályoza a jogosulatlan használatot. Közvetlenül a fünyírógépnek az üzembevétele előtt betenni a biztonsági csatlakozót (15-as kép/poz. 17) és minden megszakítás-nál vagy a munka befejezésénél ismét eltávolítani a biztonsági csatlakozót.
Figyelem!
Hogy elkerülje az akaratlan bekapcsolást, a fünyírógép egy bekapcsolás elleni zárral van felszerelve (1-os kép/ poz. 2), amelyet meg kell nyomni, mielött a kapcsolófület (1-os kép/ poz. 3) aktiválni lehetne. Ha elengedi a kapcsolókart, akkor kikapcsolódik a fünyírógép. Az indulási idő eltarthat egy pár másodpercig. Végezze el egy párszor ezt az eljárást, azért hogy biztos legyen benne, hogy a készülék helyesen működik. Mielött javításokat vagy karbantartási munkálatokat végezne el a készüléken, meg kell bizonyosodnia arról, hogy a kés nem forog és hogy ki van húzva a biztonsági csatlakozó.
Figyelmeztetés! Ha kiüríti a felfogó berendezést és még fut a gép, akkor ne nyissa ki sohasem a kidobáló csapóajtót. A forgó kés
H
sérülésekhez vezethet.
A kidobáló csapóajtót és a füfelfogó zsákot min- dig gondosan felerősíteni. Mielőtt eltávolítaná kikapcsolni a motort.
Állandóan be kell tartani a késgépház és a kezelő között a vezetőnyelek által megadott biztonsági távolságot. Különös óvatosság ajánlatos a cserjéknéli valamint lejtőknéli füvágásnál és a menetirány változtatásnál. Ügyeljen egy biztos állásra, hordjon nem csúszós, tapadós talpú lábbelit és hosszú nadrágot.
A lejtőhöz mindig keresztbe vágni a füvet. 15 fokú dölésen felüli lejtőknél biztonsági okokból nem szabad a fünyírogéppel vágni a füvet.
Legyen különösen óvatos a hátrafelé való mozgásnál és a fünyírogép húzásánál. Megbotlás veszélye!
Utasítások a helyes fűnyráshoz
A fünyírásnál egy átfedő munkamódszer ajánlatos.
Csak éles, kifogástalan késekkel vágni, azért hogy ne rojtosodjon ki a füszár és ne sárguljon meg a pázsit.
Egy tiszta vágáskép elérése érdekében a fünyírógépet lehetőleg egyenes pályákon vezet- ni. Ennél ezeknek a pályáknak mindig egy pár centiméterre fedniük kell egymást, azért hogy ne maradjonak csíkok állva.
Az akku futási ideje, és azáltal az egy akkutöltéssel lehetséges felületteljesítmény négyzetméterben, az nagyrészben a fennálló pázsittulajdonságoktol (mint például sürűség, nedvesség, hosszúság, vágási magasság ....) és a nyírási sebességtől (lépéstempótól) függ. Az individuális felületteljesítményhez való hozzáillesztéshez ajánlatos a füvet többször, magasabb vágási magassággal és egy megfelelő sebességgel nyírni. A készüléknek a nyírási folyamat ideje alatti sürű be- és kikapcsolása úgyszintén lecsökkenti a felületteljesítményét. Ha az akku-futási ideje (felületteljesítmény) a fenti intézkedések ellenére sem lenne kielégítő, akkor egy magasabb kapacitású (Ah) akukkal segíthet ezen.
Hogy milyen sürün kell nyírni a füvet, az alapjában véve a fü növési sebbeségétöl függ. A fő növési időszakban (május-június) kétszer hetente, különben egyszer hetente. A vágási magasságnak 4 – 6 cm között kell lennie és a növésnek 4 – 5 cm között a következő vágásig. Ha egyszer hosszabbra nött volna, akkor utánna ne tegye azt a hibát, hogy azonnal visszavágja a normális magasságra. Ez káros a füre. Ne vágja akkor sohasem a fü magasságnak több mint a felét vissza.
Tartsa a fúnyírógépház alsó oldalát mindig tisz- tán és távolítsa okvetlenül el a fülerakodásokat. Lerakódások megnehezítik az indítási folyamatot, befolyások a vágási minőséget és a fűkidobálást.
Lejtőknél a vágási pályát a lejtőhöz keresztbe kell fektetni. A fünyírogépnek a lecsúszását felfelé levő ferdeállítással lehet megakadályozni. A meglevő fűhosszúság szerint választani ki a vágási magasságot. Végezzen több átmenetet el, úgyhogy egyszerre maximálisan 4 cm füvet vágjon le.
Mielött bármilyen ellenőrzést végezne el a ké- sen, leállítani a motort. Gondoljon arra, hogy a kés a motor kikapcsolása után még egy pár másodpercig utánforog. Ne próbálja meg soha- sem megállítani a kést. Ellenőrizze rendszeresen le, hogy a kés helyesen van e felerősítve, hogy jó állapotban van és jól meg van köszörülve. Ellenkező esetben, megköszörülni vagy kicse- rélni. Ha a mozgásban levő kés rácsapódik egy tárgyra, akkor kapcsolja ki a fűnyírogépet és várja meg amig a kés teljesen le nem állt. Ellenőrizze azután le a kés és a késtartó állapotát. Ha ezek meg lennének sérülve akkor ki kell öket cserélni.
A felfogó kosarat azonnal ki kell üríteni miután a fünyírás közben fümaradékok maradnak fekve. Figyelem! A felfogó kosár levétele előtt kikapcsolni a motort és megvárni a vágószerszám nyugalmi állapotát.
A felfogó kosár levételéhez az egyik kézzel me-gemelni a kidobáló csapóajtót, a másik kézzel a felfogó kosarat a hordozó fogantyúnál fogva kivenni. A biztonsági előírásnak megfelelően a felfogó kosár kiakasztása után becsapódik a kidobáló csapóajtó és bezárja a hátulsó kidobáló nyíllást. Ha ennél fúmaradékok maradnak lógva a nyillásban, akkor a motor könnyebb indításá-h-oz célszerű, a fünyírogépet körülbelül 1 m-re hátrahúzni.
Ne távolítsa el kézzel vagy lábbal a fünyírogépházban és a dolgozószerszámon levő vágási javmaradékokat, hanem használjon megfelelő segédeszközöket, mint például keféket vagy kézi seprűket.
H
A jó összegyűjtés garantálásához a használat után belülről meg kell tisztítani a felfogó kosarat.
A felfogó kosarat csak kikapcsolt motornál és nyugalmi állapotban levő vágószerszámoknál beakasztani.
Az egyik kézzel megemelni a kidobáló csapóajtót és a másik kézzel a fogantyúnál fogva tartani a felfogó kosarat és felülről beakasztani.
7. Tisztítás, karbantartás és pótalkatrészmegrendelés
Veszély!
Minden tisztítási munkálatok előtt kihúzni a biztonsági csatlakozót (15-ös ábra). Húzza le az akkukat.
7.1 Tisztítás
- Tartsa a védőberendezéseket, szellőztető réseket és a gépházat annyira por- és piszokmentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sűritett levegővel.
- A fünyírogépet nem szabad folyó vízzel, különössen nem magas nyomás alatt levővel tisztítani.
- Ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.
- A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerüljön viz a készülék belsejébe.
- Ha lehetséges, akkor a fünyírogépet egy kefével vagy egy ronggyal tisztítani meg.
7.2 Karbantartás
- Az elkopott vagy sérült késeket, késhordókat és csapszegeket készletenként kell egy feljogosított szakember által kicseréltetni, azért hogy megtartsa a kiegyensúlyozottságot.
Gondoskodjon arról, hogy minden rögzítőegység (csavarok, anyák stb.) mindig feszesen meg legyenek húzva, úgy hogy biztosan tudjon dolgozni a fűnyírogéppel. - Ellenőrizze sürübben le a füfelfogóberendezést elkopás jeleire.
- Elkopott vagy károsult részeket kicserélni.
• Egy hosszú élettartam érdekébe minden
csavarrészt valamint kereket és tengelyt meg kellene tisztítani és utánna megolajozni.
A fünyirógép rendszeres ápolása nem csak egy hosszú tartósságot és teljesítményképességet biztosít, hanem a pázsitjának a gondos és egyszerű fünyírásához is hozzájárul.
- A kopásnak legjobban kitett alkatrész a kés. Ellenőrizze rendszeresen le a kés állapotát valamint a felerősítését. Ha elkopott a kés, akkor azonnal ki kell cserélni vagy meg kell köszörülni. Ha a fünyírogép túlságos vibrálása lép fel, akkor ez annyit jelent, hogy a kés nincs helyesen kiegyensúlyozva vagy hogy ütések által deformálódott. Ebben az esetben meg kell javítani vagy ki kell cserélni.
- A készülék belsejében nem található további karbantartandó rész.
7.3 A kés kicserélése
Biztonsági okokból azt ajáljuk, hogy a kés kicserélését egy autorizált szakember által végeztesse el. Vigyázat! Hordjon munka - kesztyüket! Csak originális késeket használni, mert különben bizonyos körülmények között nincsennek garantálva a funkciók és a biztonság.
A kés kicseréléséhez a következő képpen járjon el:
- Eressze meg a rögzítőcsavart SW13 (lásd a 16/1-es ábrát).
- Vegye le a kést és cserélje ki egy újért.
- Az új kés beszerelésénél kérjük ügyeljen a kés beszerelési irányára. A kések szélszárnyainak a motorházba befelé kell nyúlniuk (lásd a 16-es ábrát). A befogadó kupoláknak meg kell egyezniük a késben található stancolatoknak.
- Ezután húzza az univerzális kulccsal ismét feszesre a rögzítőcsavart (lásd a 16/2-es ábrát). A szorítási nyomatéknak cca. 25 Nmnek kellene lennie.
A szezon végén végezzen el a fünyírógépen egy általános kontrollt és távolítsa el az összegyült maradékokat. Minden szezonstart előtt okvetlenül leellenőrizni a kés állapotát. Javítások esetén forduljon a vevőszolgáltatási helyünkhoz. Csak originális pótalkatrészeket használni
H
7.4 A pótalkatrész megrendelése:
Pótalkatrész megrendésénél a következő adatokat kellene megadni:
• A készülék típusát
• A készülék cikk-számát
• A készülék ident- számát
- A szükséges pótalkatrész pótalkatrész számát
Aktuális árak és inforációk a www.Einhell-Service.com alatt találhatóak.
Pótkés cikk-szám: 34.054.54
8. Tárolás és szállítás
Húzza le az akkukat.
Tárolás
A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hömérséklet 5 °C és 30 °C között van. Az elektromos készüléket az eredeti csomagolásban örizni meg.
Szállítás
- Mielőtt szállítaná a készüléket, kapcsolja azt ki és válassza le az áramellátásról.
- Ha léteznek, akkor szerelje fel a szállítási védőberendezéseket.
- Védje a készüléket károk és erős rezgések elöl, amelyek különösen a gépjárművekben történő szállításnál lépnek fel.
- Biztosítsa a készüléket elcsúszás és eldőlés ellen.
9. Megsemmisítés és újrahasznosítás
A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémböl és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a köz-ségi önkormányzatnál.
H
10. A töltőkészülék kijelzése
| Kijelzési státusz | Jelentés és teendők | |
| Piros LED Zöld LED | ||
| Ki Pislog Üzemkészenlét | Rá van kapcsolva a töltökészülék a hálózatra és üzemkész, az akku nincs a töltökészülékben | |
| Be Ki Töltés | A töltökészülék a gyorstöltési üzemben tölti az akkut A megfelelő töltési idők direkt a töltökészüléken találhatóak.Utasítás! A fennálló akkutöltéstöl függöen valamennyire eltérhetnek a valódi töltési idők a megadott töltési időktől. | |
| Ki Be Az akku fel van töltve és használatra kész. (READY TO GO) | ||
| Pislog Ki Alkalmazkodó töltés | ||
| Pislog Pislog Hiba | Nem lehetséges tovább a töltési folyamat. Defektes az akku.Teendő:Egy defektes akkut nem szabad többet tölteni.Távolítsa el az akkut a töltökészülékből. | |
| Be Be Hőmérsékletzavar | Túl forró az akku (például direkti napsugárzás) vagy túl hideg ( 0^ C alatt)Teendő:Vegye ki az akkut és tárolja 1 napig szobahőmérsékletnél (cca. 20^ C). | |
11. Hibakeresési terv
| Hiba Lehetséges okok elhárításuk | ||
| Nem indul meg vagy kihagy a motor (kaontaktushiba). | a) Kioldva a motoron levő csatlakozásokb) Magas füben áll a készülékc) El van dugulva a fűnyírogépházd) Nincs bedugva a biztonsági kapcsolóe) Nincs helyesen bedugva az akkuf) Elégtelen vagy nincs kontakt a nyél és a nyélrögzítés között (3-as kép / 5. fejezet). | a) Leellenőriztetni a vevőszolgálati mühely általb) Alacsony füben vagy a már lenyírt felüleleten indítani; esetleg megváltoztatni a vágási magsságotc) Megtisztítani a gépházat, azért hogy a kés szabadon fussond) Bedugni a biztonsági kapcsolót (lásd az 6.-ot)e) Eltávolítani az akkut és újból bedugni (lásd az 5.-ot)f) Kinyitni a nyél csatlakozást, leellenőrizni a kontaktusokat szennyeződésekre és óvatosan kefével megtisztítani. Feszesen meghúzni a nyél csatlakozását (lásd az 5.). |
| Alábbhagy a motor-teljesítmény | a) túl magas vagy túl nyirkos a fűb) Eldugulva a fűnyírogépházc) Túl erössen el vannak kopva a késekd) Alábbhagy az akkukapacitás | a) Korrigálni a vágásmagasságotb) Megtisztítani a gépházatc) Kicserélni a késtd) Leellenőrizni az akkukapacitást és adott esetben feltölteni az akkut (lásd az 5.-ot) |
| Nem tiszta a vágás a) | Elkopva a késb) Rossz a vágásmagasság | a) Kicserélni a kést vagy utánköszörülnib) Korrigálni a vágásmagasságot |
Utasítás! A motor védelmének érdekében, az egy hőkapcsolóval van felszerelve, mely egy túlterhelés esetén lekapcsol és egy rövid lehülési idő után autómatikusan bekapcsol!
H
Csak az EU-országoknak
Ne dobjá az elektromos szerszámokat a háztartási hulladék közé!
Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyűjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz.
Recycling-alternativák a visszaküldési felszólításhoz:
Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alternativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tartozékait és segítőeszközeit
Kérjük vegye figyelembe a megsemmisítésnél, hogy ki legyenek véve a készülékből az akkuk és a világító szerek (mint például villanykörte).
A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az Einhell Germany AG kihangsúlyozott beleegyezésével engedélyezett.
Technikai változtatások jogát fenntartva
H
Szervíz-információk
A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kéjrük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapcsolatban a rendelkezésére állnak.
Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.
| Kategória Példa | |
| Gyorsan kopó részek* Szénkefék, Akku | |
| Fogyóeszköz/ fogyórészek* Kés | |
| Hiányzó részek |
* nincs okvetlenül a szállítás terjedelmében!
Hiányok vagy hibák esetén kérjük a hibaesetet a www.Einhell-Service.com alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:
- Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?
- Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?
- Az Ön véleménye szerint mi a készülék hibás működése (főtünet)? Írja le ezt a hibás működést.
H
Garanciaokmány
Tisztelt Vevő,
termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervizszolgáltatásunkhoz amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefonon is, az alul megadott szervizszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:
-
Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy természetes személyeknek, akik nem szánják ezt a terméket sem üzemserű sem egyébb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.
-
A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárítására vagy a készülék kicserélésére.
Kérjük vegye figyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.
- A szavatosságunk alol ki vannak véve:
- olyan károk a készüléken, amelyek az összeszerelési utasítás figyelmen kívül hagyása vagy amelyek a nem szakszerű felszerelés, a használati utasítás figyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok figyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek.
- károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre.
- károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.
-
A garancia időtartama 24 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvényes.
-
A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím alatt: www.Einhell-Service.com. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizonylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehetőség miatt ki vannak zárva a garnciateljesítmény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal visszakap egy megjavított vagy egy új készüléket.
Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garancia. Ehhez kérjük a készüléket a szervízcímünkre beküldeni.
Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira.
